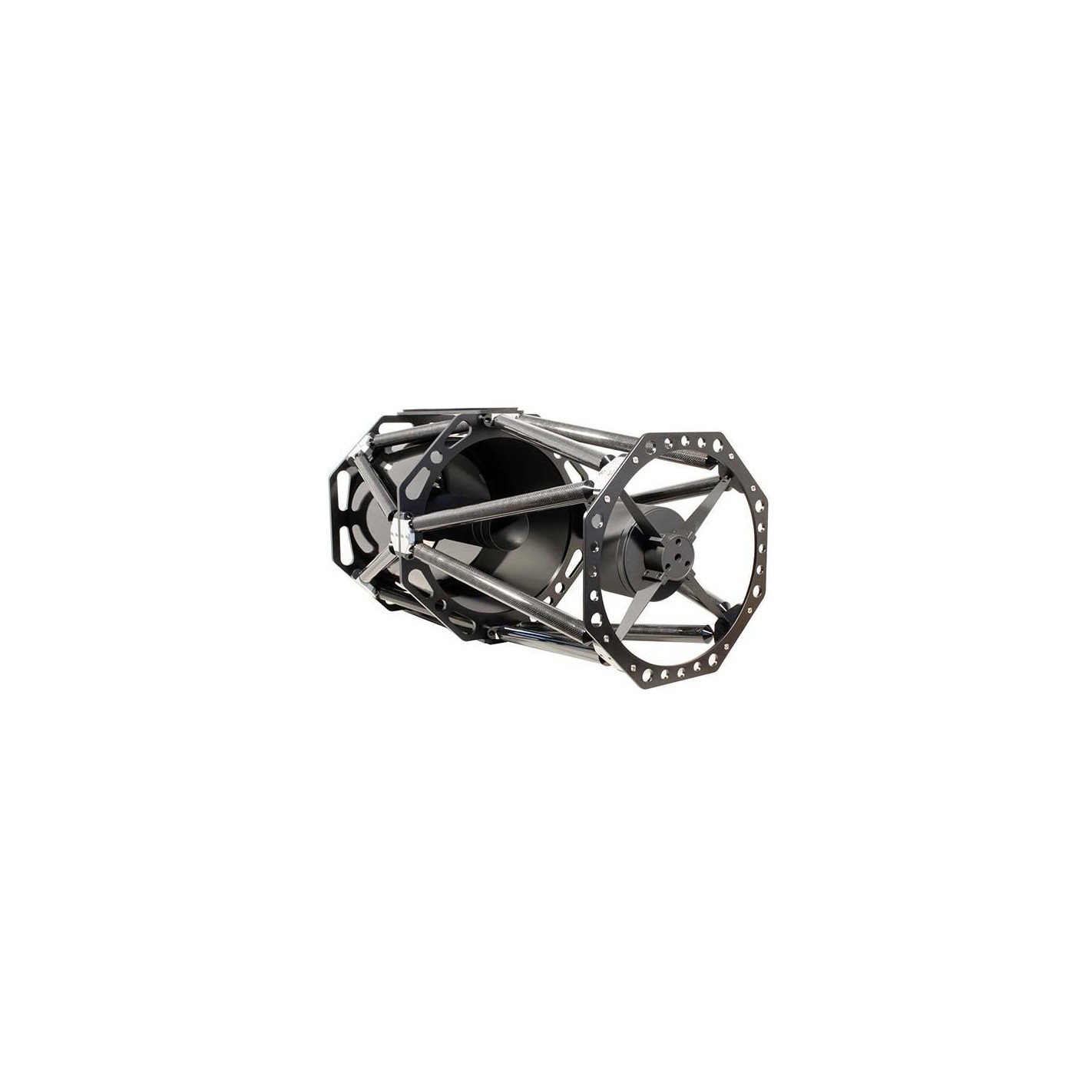

TS-Óptica 12 "f/8 RC Telescope Ritchey-Chrétien com tubo de carbono
A Teleskop-Service optimizou este RC 12" especialmente para astrofotografia. A OTA vem com treliças de carbono que têm uma expansão térmica de quase 0. O peso da OTA é de 24 kg e tem uma calha estilo rabo de pomba Losmandy em ambos os lados.

A nossa astrografia de 12" f/8" RC ilumina um diâmetro máximo de campo de aproximadamente 60 mm. Sem corrector, são possíveis 35 mm. Nesta última configuração, tem um sistema de espelho puro sem lentes. Não necessita de um filtro de corte IR e pode utilizar todo o espectro com uma câmara astronómica adequada.

As vantagens dos telescópios RC TS-Optics RC num piscar de olhos:

♦ Espelho primário e secundário hiperbólico para um campo de visão grande e totalmente iluminado.
♦ A astrofotografia é possível com sensores de câmara até 30 mm de diâmetro sem um corrector. Para sensores maiores, tais como o tamanho total da moldura, a Teleskop-Service oferece soluções correctoras prontas a usar.
♦ Revestimento dieléctrico de alta reflectividade em espelho primário e secundário para uma imagem ainda mais brilhante.
♦ Tempo de arrefecimento significativamente mais curto devido à construção aberta e ventilação do espelho primário activo.
♦ Frascos internos no tubo para um contraste ainda maior.
♦ Foco de costas altas para correctores, redutores e também binovisores.
♦ Focalizadores MONORAIL de 3" de alta qualidade com rosca fêmea M77x0,75 no tubo de extensão e conexão de rosca macho M74x0,75 e receptáculos de 2"/1,25".

Astrofotografia com o telescópio RC:
Devido ao grande campo de visão corrigido, pode, por exemplo, utilizar uma DSLR até ao formato APS-C sem corrector. O RC é, portanto, um sistema de espelho puro para astrofotografia. As imagens tornam-se ultra-agudas. Para obter imagens directamente em foco, necessitará dos tubos de extensão M117x1 fornecidos. Eles são aparafusados entre o telescópio e o focalizador, reduzindo assim o foco posterior.

O generoso foco traseiro também permite a colocação de correctores que recomendamos quando se utilizam sensores de pelo menos tamanho total da estrutura. Também pode fixar um redutor focal, aumentando assim ainda mais a velocidade do RC.

Pode ligar a câmara através de um recipiente de 2" ou aparafusá-la através da rosca fêmea M77x0,75 no tubo de extensão e da rosca macho M74x0,75 do focalizador. Os adaptadores adequados podem ser encontrados na secção de acessórios.

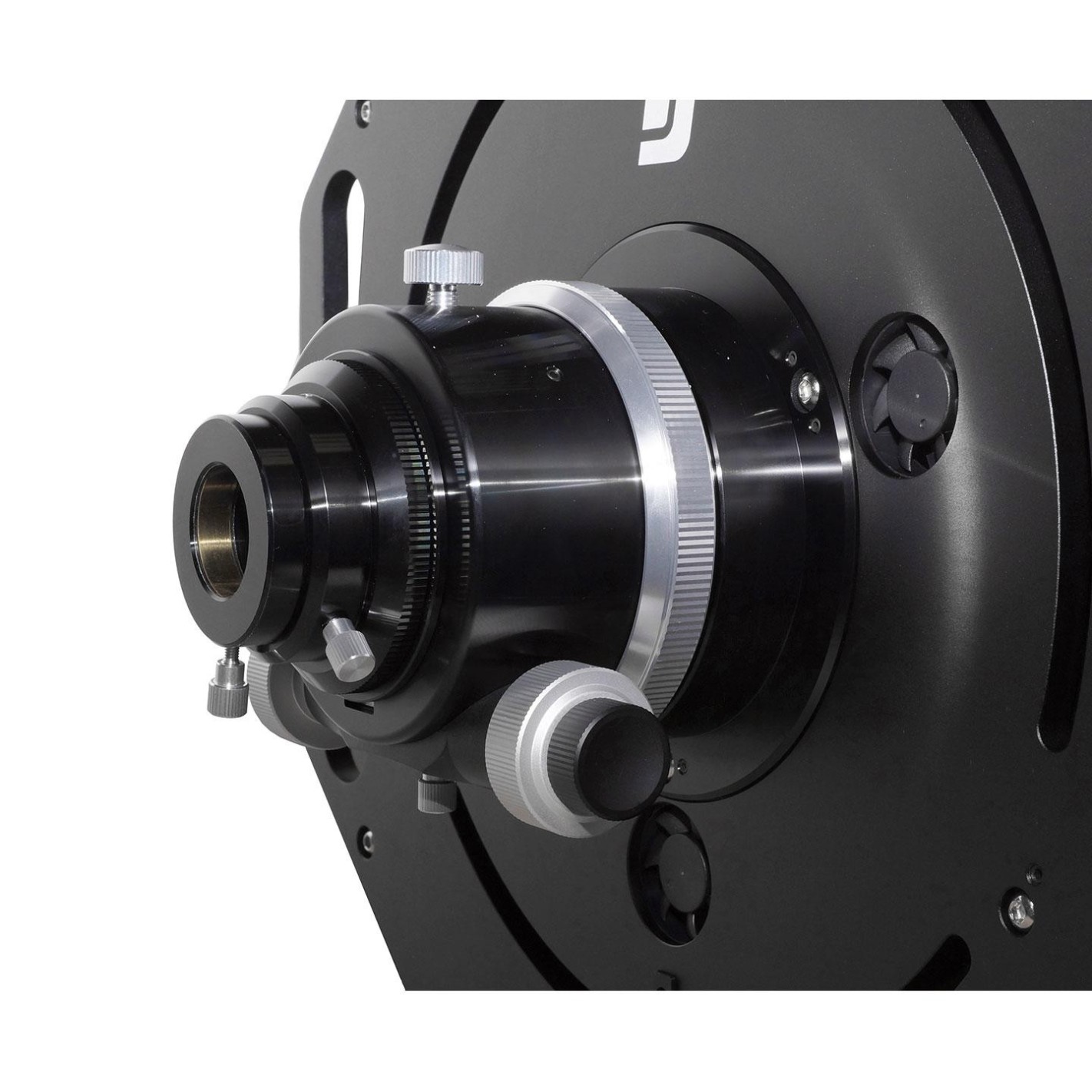

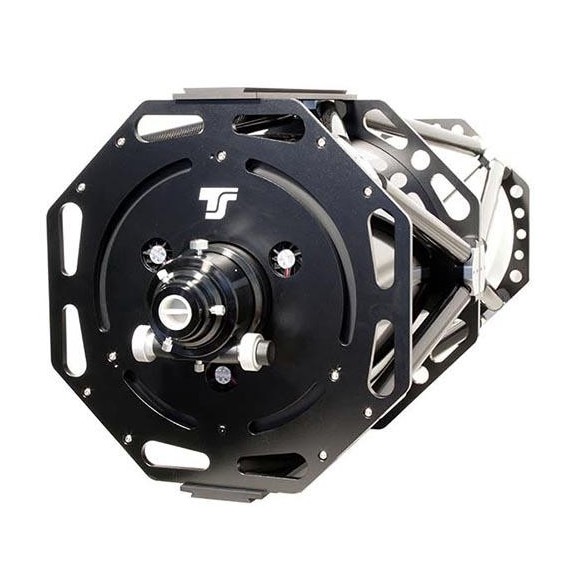

O focalizador de monocarril de 3" é um desenvolvimento adicional do desenho da Crayford. A carga não é transportada por quatro rolamentos de esferas (muitas vezes subdimensionados), mas numa via de aço inoxidável na base, o que impede a inclinação e a flexão mesmo sob cargas elevadas. Contrabalançado por um grande parafuso serrilhado que centra o tubo interior exactamente no carril, a carga é distribuída uniformemente ao longo da superfície do carril.

Detalhes técnicos do focalizador:

♦ Viagem: ca. 80 mm
♦ Abertura clara: 68 mm
♦ Orientação: por calha de aço sólida e fixa
♦ Transmissão 1:10 para focalização precisa
♦ rotação 360°
♦ Adaptação a rosca fêmea 2" M68 e (quando desaparafusada), encaixa directamente na guia fora do eixo TS 2,5"

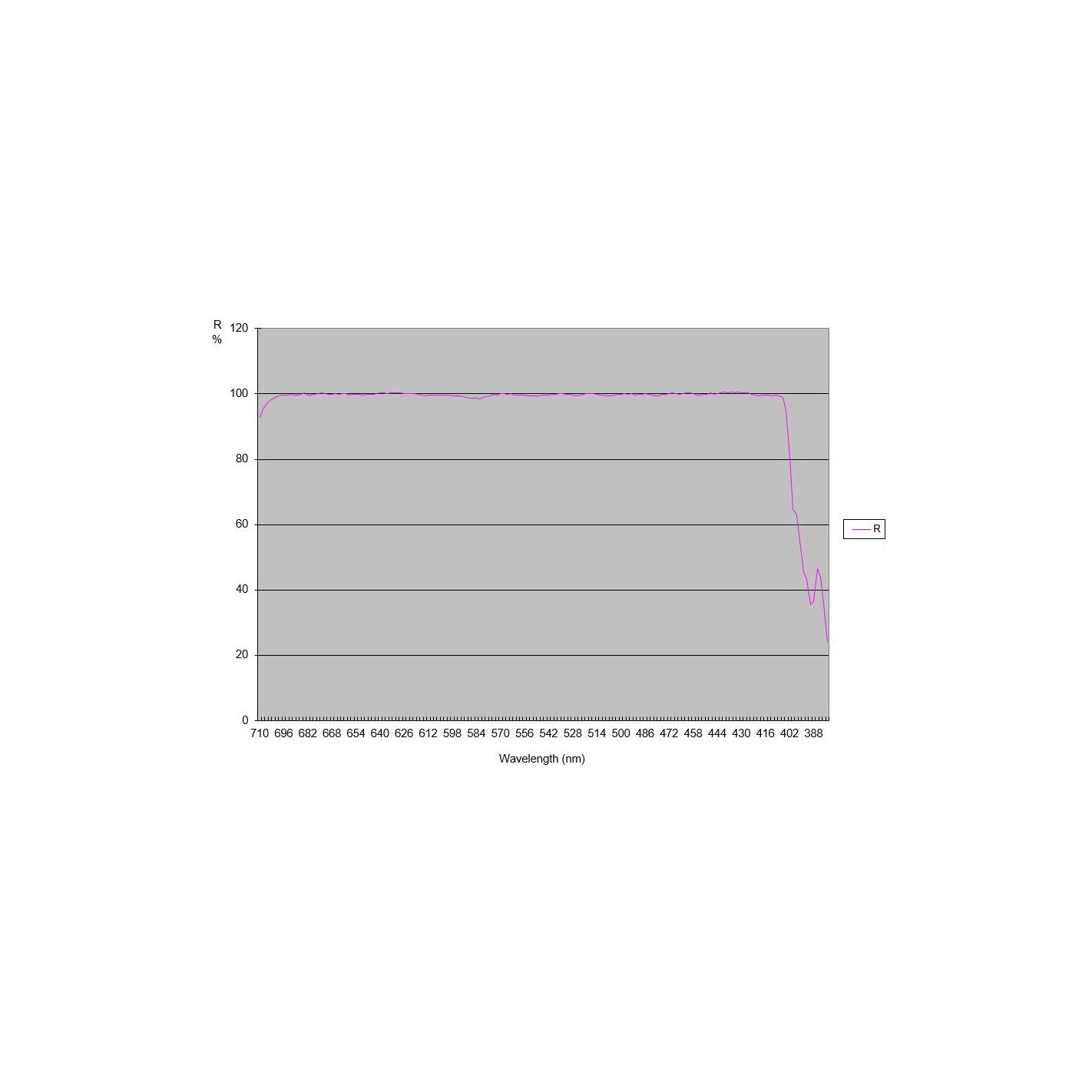

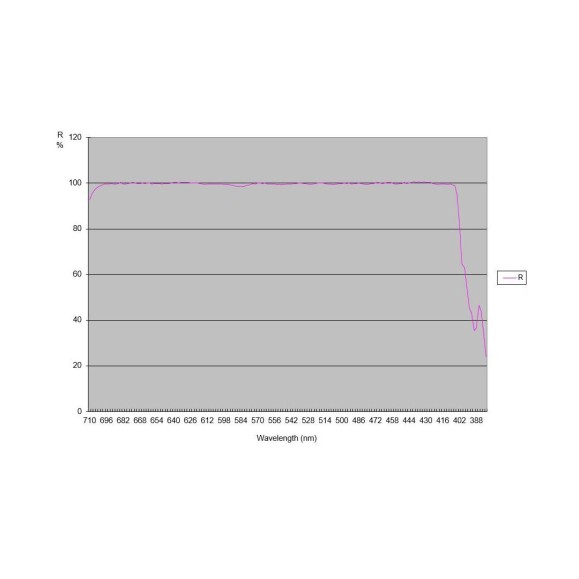

Espelho primário e secundário de vidro de quartzo com 99% de reflectividade e revestimento protector dieléctrico de quartzo:
O vidro de quartzo não altera as suas dimensões se a temperatura mudar. Quando a temperatura muda lentamente durante uma exposição, outros substratos espelhados, tais como o Pyrex, tendem a deformar o espelho e assim mudar o foco. Este problema não existe para os espelhos de vidro de quartzo. Por conseguinte, o foco é melhor mantido, o que é muito importante para exposições longas. Ambos os espelhos são revestidos com 99% de reflectividade. A imagem é obviamente mais brilhante do que a dos telescópios com apenas 90% ou 94% de revestimento reflector.

As vantagens dos telescópios RC para astrofotografia TS:
Os astrografos RC TS são verdadeiros telescópios Ritchey-Chrétien. Maksutovs e Schmidt-Cassegrains têm espelhos esféricos e precisam de correctores para tornar um grande campo utilizável. Com Schmidt-Cassegrains, é possível ver aberrações no campo, mesmo quando se trabalha visualmente. Na maioria das vezes, os Maksutov-Cassegrains são tão lentos que não são adequados para astrofotografia. Os telescópios RC têm espelhos hiperbólicos primários e secundários. São mais difíceis de fabricar, mas oferecem um campo significativamente mais aguçado com menos aberrações em todo o campo.

porque é que o telescópio RC é superior aos telescópios Schmidt-Cassegrain com correctores?
Celestron EHD ou Meade Os telescópios ACF precisam de um corrector. Além disso, estes telescópios têm uma placa Schmidt na frente que é propensa a orvalho. O RC é um sistema de reflexão pura sem lentes na trajectória da luz. Por conseguinte, pode utilizar toda a luz, mesmo na gama de infravermelhos. A imagem é mais brilhante e os tempos de exposição são encurtados. O campo de um telescópio RC é livre de coma por desenho e relativamente plano.

Nenhum problema de deslocamento com telescópios RC TS:
Os telescópios com focalização através de um espelho primário em movimento sofrem frequentemente do "problema do deslocamento". A imagem desloca-se ao focar ou até salta. Até agora, Meade e Celestron têm o problema sob controlo, mas o efeito é perceptível. Os telescópios RC TS não têm este problema, uma vez que o seu espelho principal está fixado. A focalização é feita por um focalizador de alta qualidade. Uma vantagem adicional é a distância óptima entre o espelho primário e o secundário. Isto dá-lhe a garantia da melhor imagem possível. Se o espelho primário se mover em relação ao espelho secundário, praticamente nunca terá a distância ideal.

Características gerais:

O TS 12 "f / 8 Ritchey-Chrétien astrograph é um telescópio de sonho para astrofotografia.
♦ Abertura 12"/ 304 mm

distância focal 2432 mm

♦ Relação focal f / 8

espelho primário e secundário hiperbólico para uma nitidez muito elevada no eixo óptico e um campo grande e bem recortado para astrofotografia

espelhos feitos de sílica fundida para uma posição de focagem estável

99% de revestimento dieléctrico de alta reflectividade no espelho primário e secundário para uma imagem ainda mais brilhante

arrefecimento mais rápido devido à construção aberta e ventilação do espelho primário

são fornecidas duas varetas de cauda de pombo estilo Losmandy, ideais para acessórios tais como miras telescópicas ou uma montagem de câmara piggyback

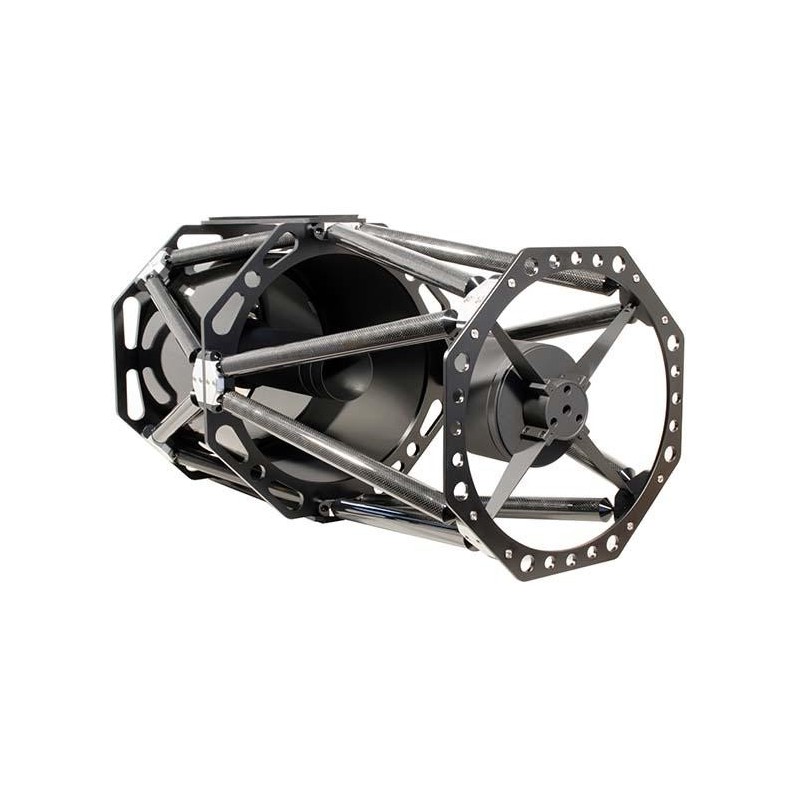

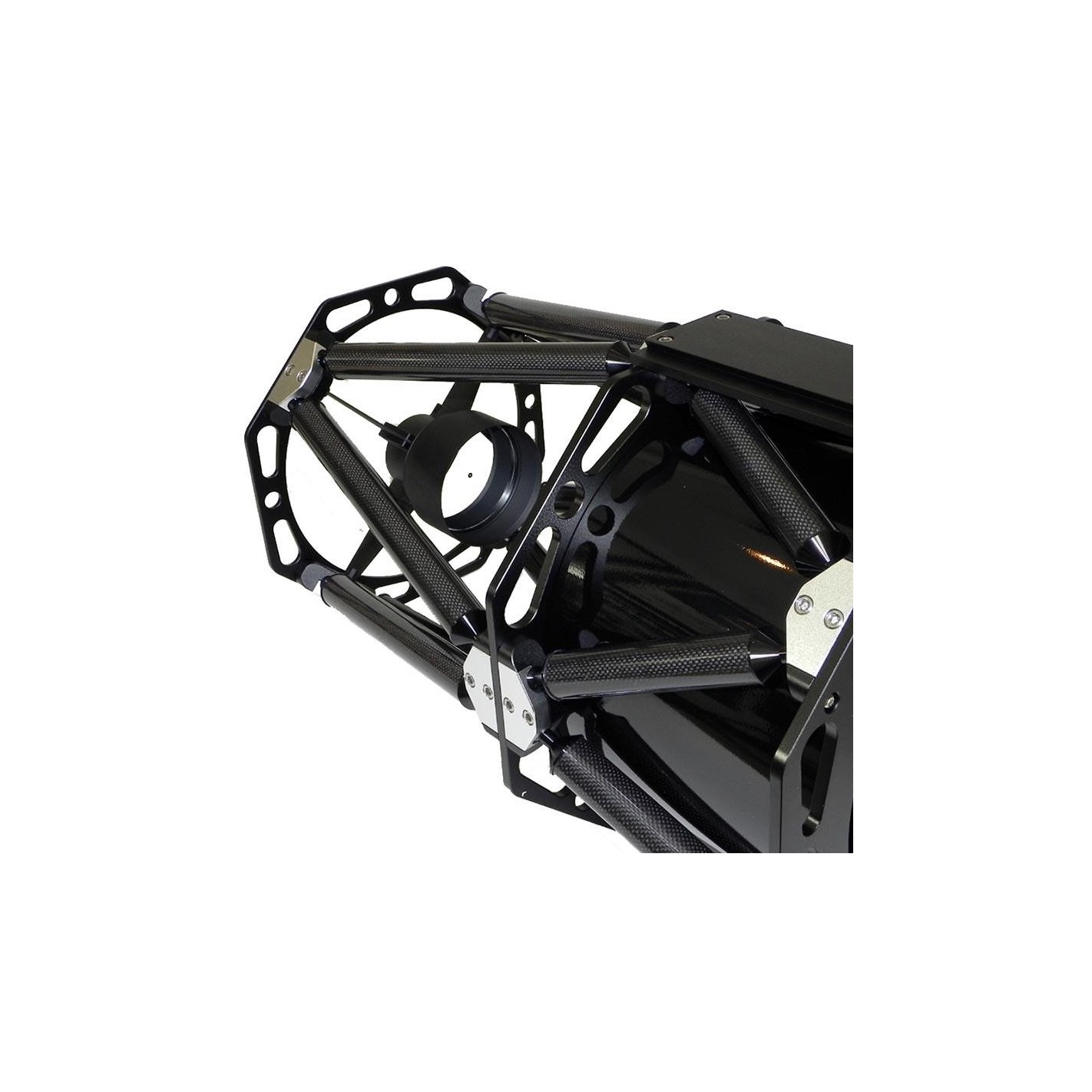

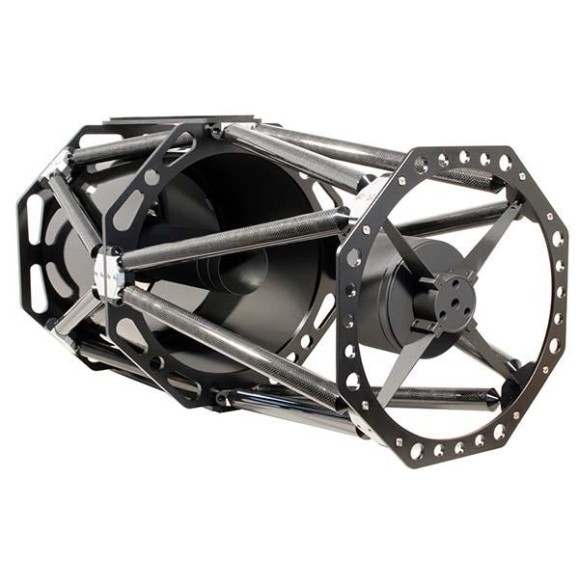

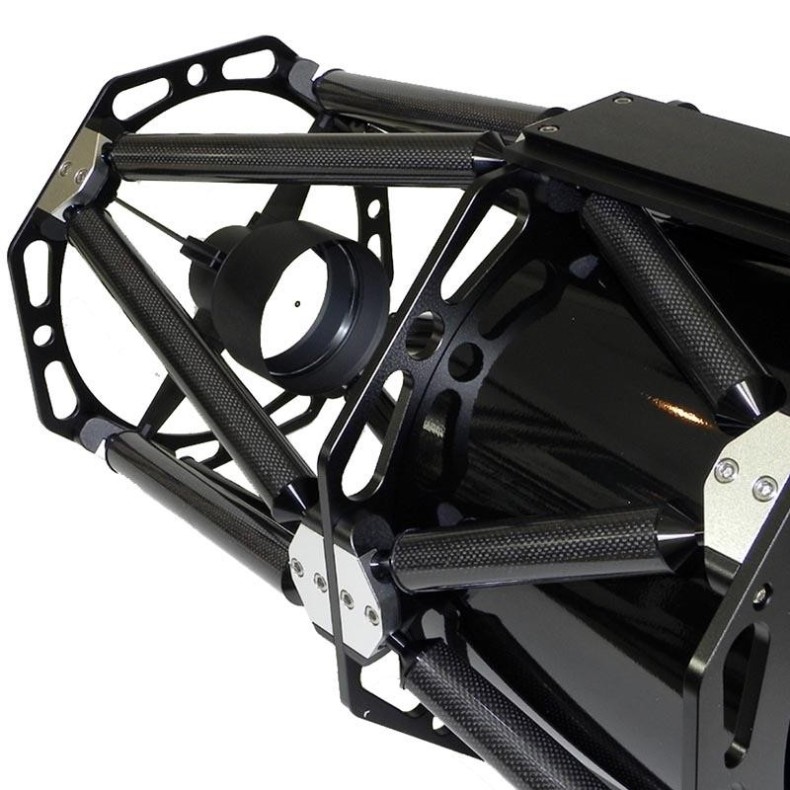

tubo de malha de carbono: mais rigidez e melhor estabilidade de focalização para astrofotografia

focalizador MONORAIL de 3" com rosca fêmea M77x0,75 no tubo de extensão e conexão de rosca macho M74x0,75 e adaptador de redução de 2"/1,25"

são fornecidos tubos de extensão para o focalizador (2x 25 mm, 1x 50 mm) (imagem à esquerda)

os correctores RC para sensores maiores estão opcionalmente disponíveis

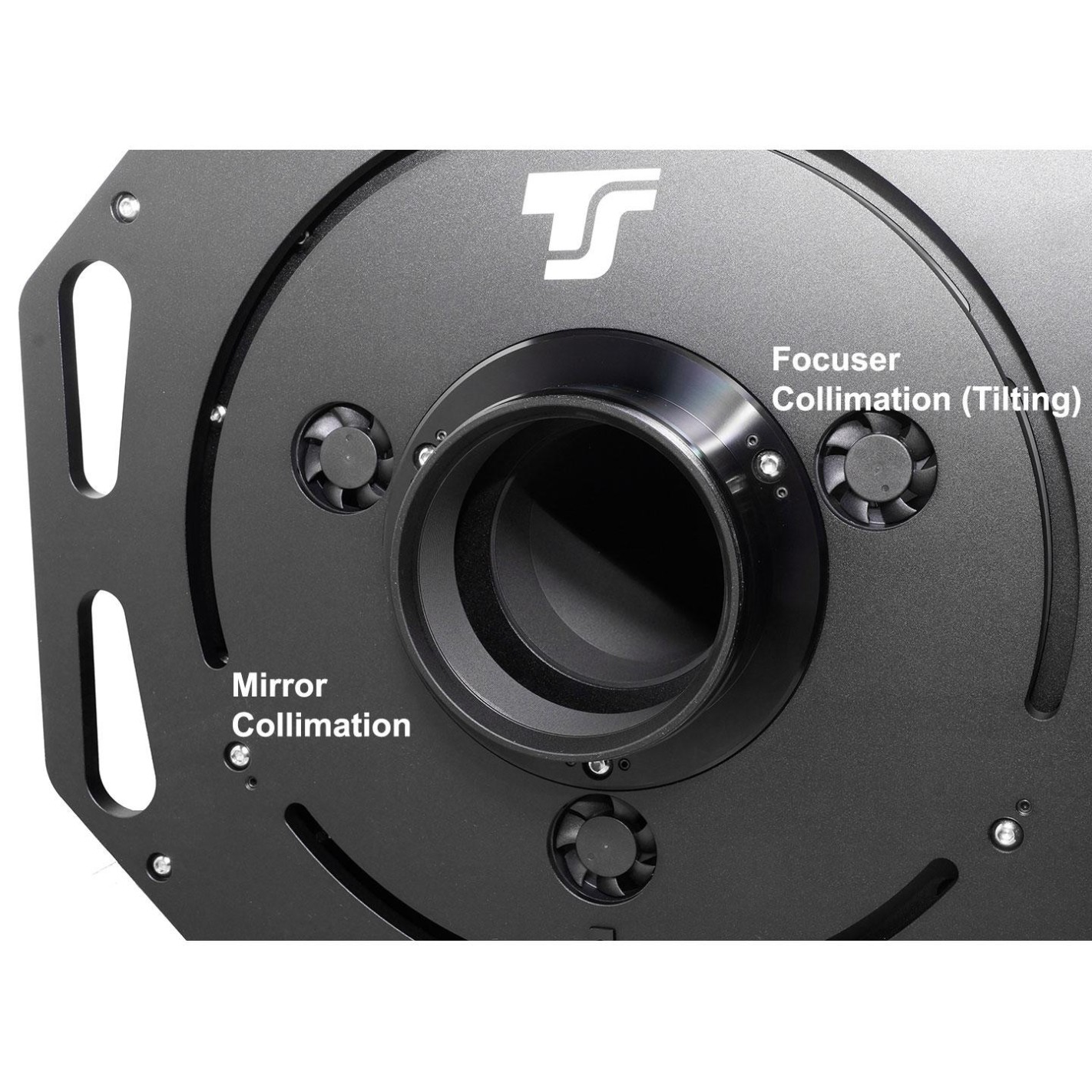

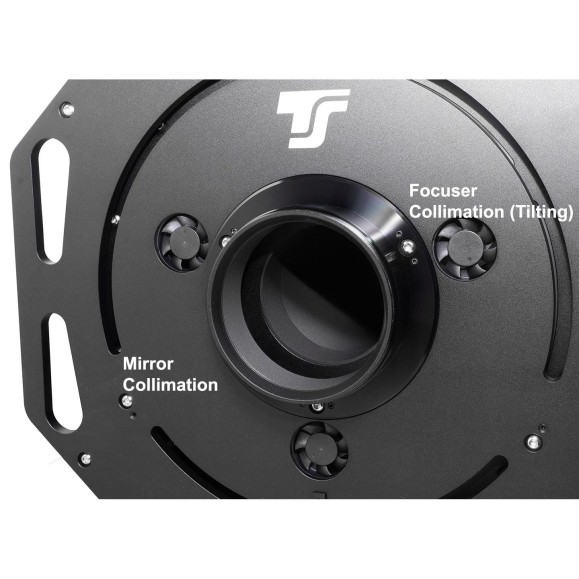

♦ Novo! O espelho primário e o conector M117 para o focalizador são desacoplados um do outro. O focalizador pode ser ajustado (inclinado) independentemente do espelho primário.

Especificações técnicas:

• Desenho óptico: RC verdadeiro com espelho primário e secundário hiperbólico.
• Abertura: 12"/ 304 mm
• Comprimento focal: 2432 mm
• Relação focal: f / 8
• Material do espelho: espelhos primários e secundários de quartzo de baixa expansão térmica
• Reflectividade: 99% de reflectividade, revestimentos espelhados dieléctricos não embaciados
• Foco posterior: 285 mm da rosca M117 na parte posterior do tubo - 179 mm da conexão do focalizador de 2
• Resolução: 0.38
• Tubo: Tubo blindado de carbono com 2 rabos de pomba - Nível Losmandy
• Peso do tubo: 24 kg
• Diâmetro do tubo: ca. 485 milímetros
• Comprimento do tubo: 850 mm sem focalizador
• Focalizador: Focalizador monocarril de 3" M-LRN com microtransmissão e capacidade de carga de 5 kg.
• Ligação lateral do ocular: 2" e 1,25"
• Roscas adicionais: rosca fêmea M77x0,75 no tubo de extensão e rosca macho M74x0,75 no tubo de extensão
