Kit de sonda para balão estratosférico de grandes dimensões com câmara espacial, cartão micro SD de 64 GB e datalogger

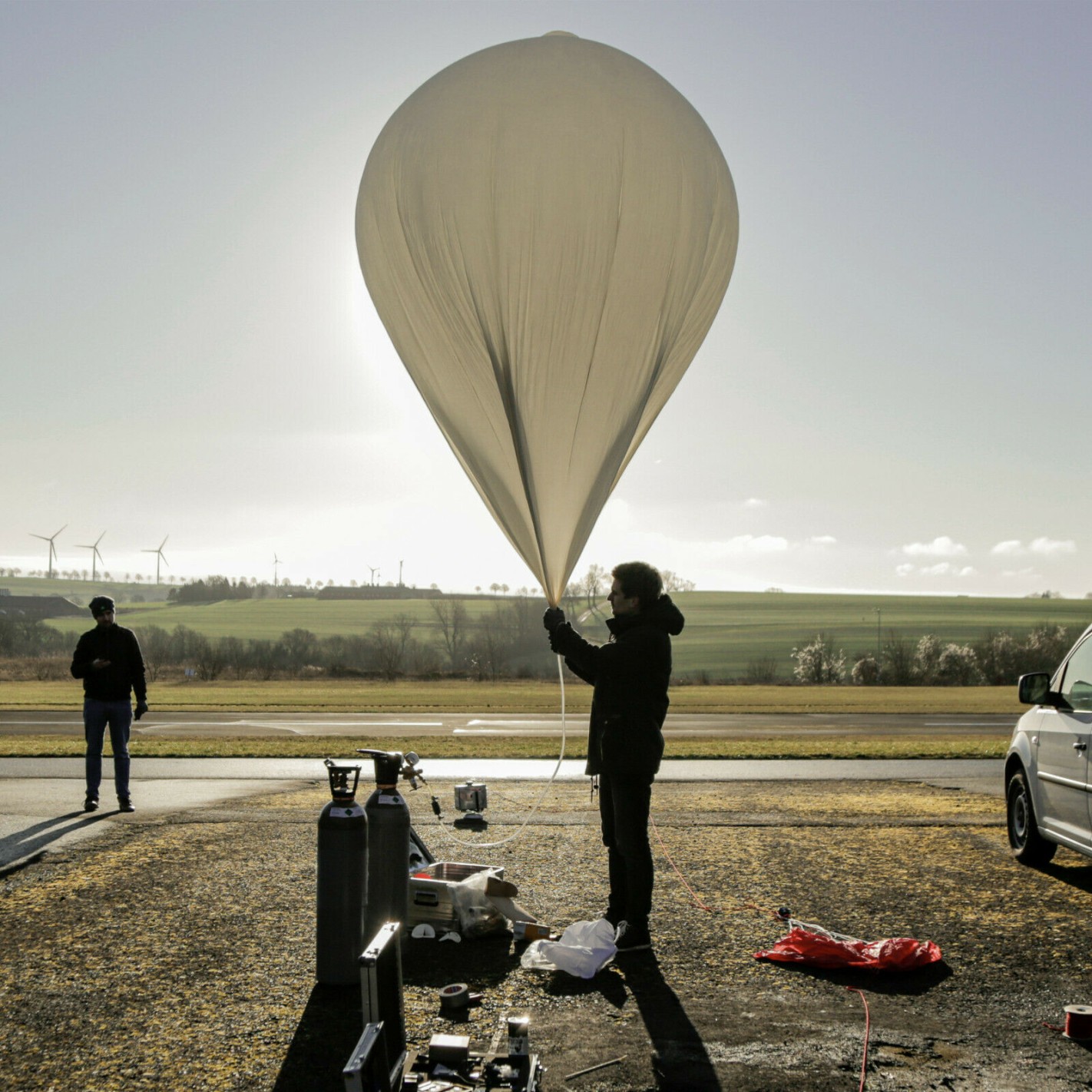

O conjunto inclui tudo o que é necessário para lançar com êxito um balão estratosférico.
A sonda leve de poliestireno oferece espaço suficiente para enviar várias câmaras para a estratosfera e protege o equipamento de temperaturas extremas. A construção robusta protege a tecnologia durante a aterragem e as "asas" fixadas nas laterais reduzem o movimento de rotação, o que resulta em gravações mais nítidas. As luvas protegem a delicada "pele" do balão durante a insuflação. Também está incluído um localizador GPS para uma localização fiável, bem como um balão meteorológico e um para-quedas. Com a ajuda da corda, o para-quedas, o balão e a sonda da câmara podem ser fixados de forma segura.
A resistência à rutura da corda é de 230 N, conforme exigido por lei. A bateria adicional também funciona em temperaturas extremas até -40°C, assegurando que a câmara pode gravar durante todo o voo.
A abordagem provou o seu valor, uma vez que até agora todos os nossos voos foram efectuados com estes materiais e todos correram de acordo com o planeado. Para completar o kit, e com base na nossa experiência acumulada, criámos um manual do balão meteorológico. Neste manual de quase 100 páginas, incluído gratuitamente e acompanhado de numerosas imagens, explicamos de A a Z as etapas a seguir num projeto estratosférico. Ter o kit e o manual é estar perfeitamente preparado para levar a cabo a sua própria missão, uma vez que este lhe mostra em pormenor como realizar com êxito um voo estratosférico.

A única coisa que falta é o cartão SIM e o hélio. O hélio pode ser adquirido nos distribuidores de gás e em algumas lojas de bricolage ou de ferragens. Se tiver dúvidas sobre a quantidade de hélio necessária, não hesite em contactar os nossos técnicos da Telescopiomania.

Características gerais:

• Pacote completo sem preocupações: balão meteorológico, localizador GPS, câmara, etc.
• Instruções detalhadas passo a passo com numerosas imagens e vídeos
• Dicas e truques para obter autorização de voo e seguro
• Efetuar gravações de vídeo impressionantes a partir dos confins do espaço
• Equipamento fiável para ambientes estratosféricos extremos
• A mais alta qualidade: oferecemos apenas equipamento testado durante anos
• Está em conformidade com todos os regulamentos das autoridades aeronáuticas (regulamentos SERA)

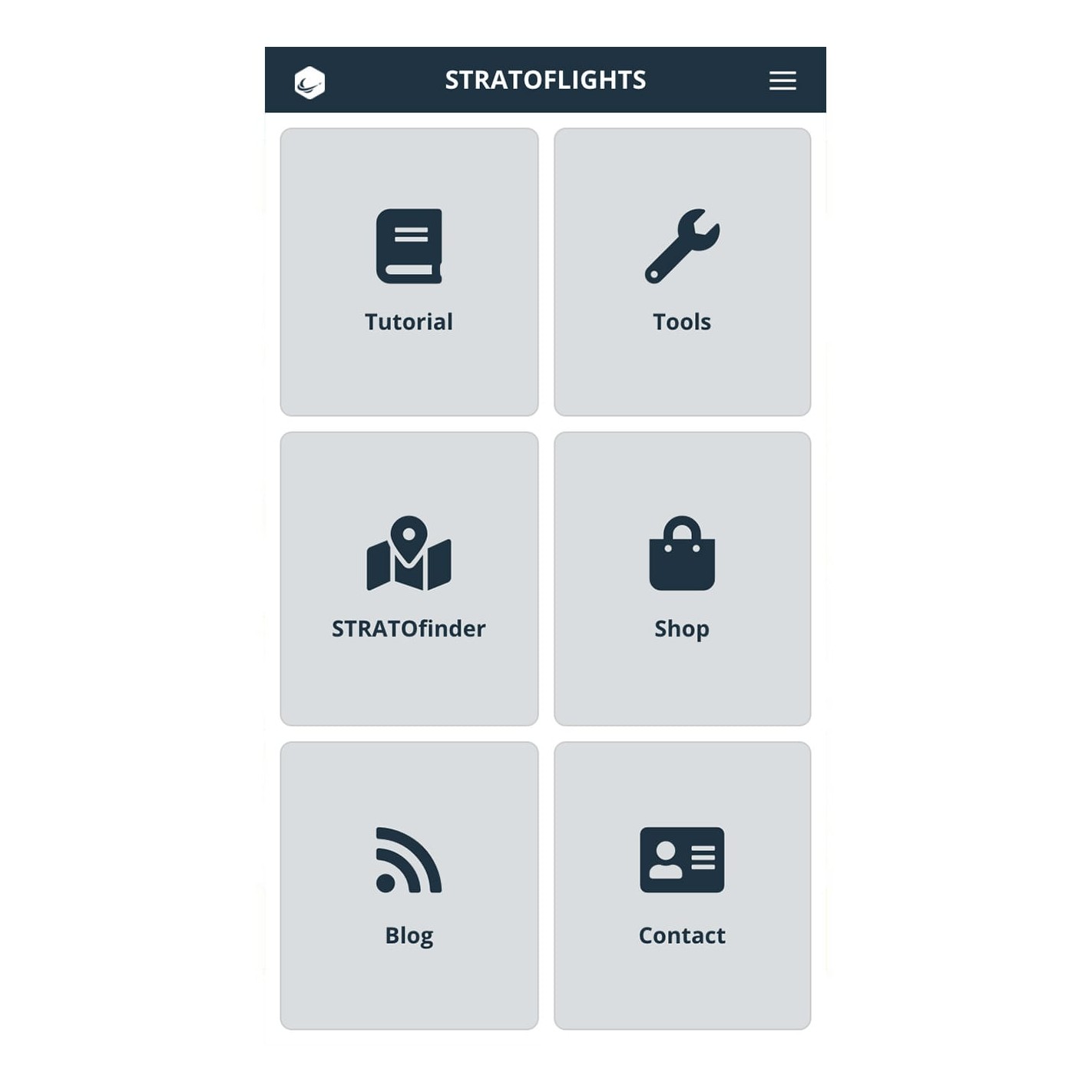

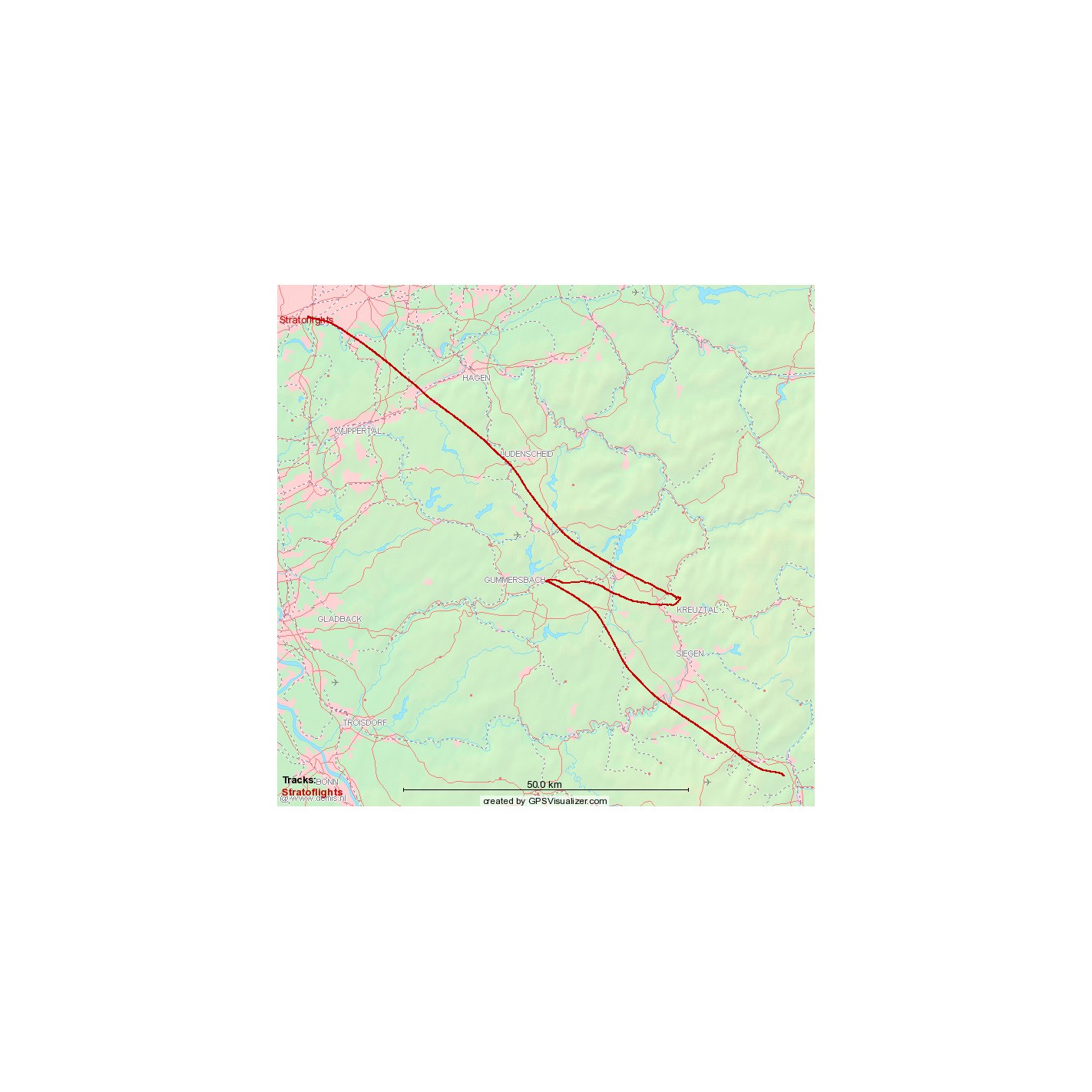

• Inclui ferramentas úteis: calculadora de hélio, previsão da trajetória de voo, avaliação do registador de dados, registo na autoridade aeronáutica
• Reutilizável: Com exceção do balão meteorológico rebentado, tudo pode ser utilizado para outros voos.
• Quer se trate de um projeto escolar, de um voo de investigação ou de um projeto de passatempo privado: o nosso conjunto completo de balões meteorológicos pode ser configurado individualmente.

Dados técnicos

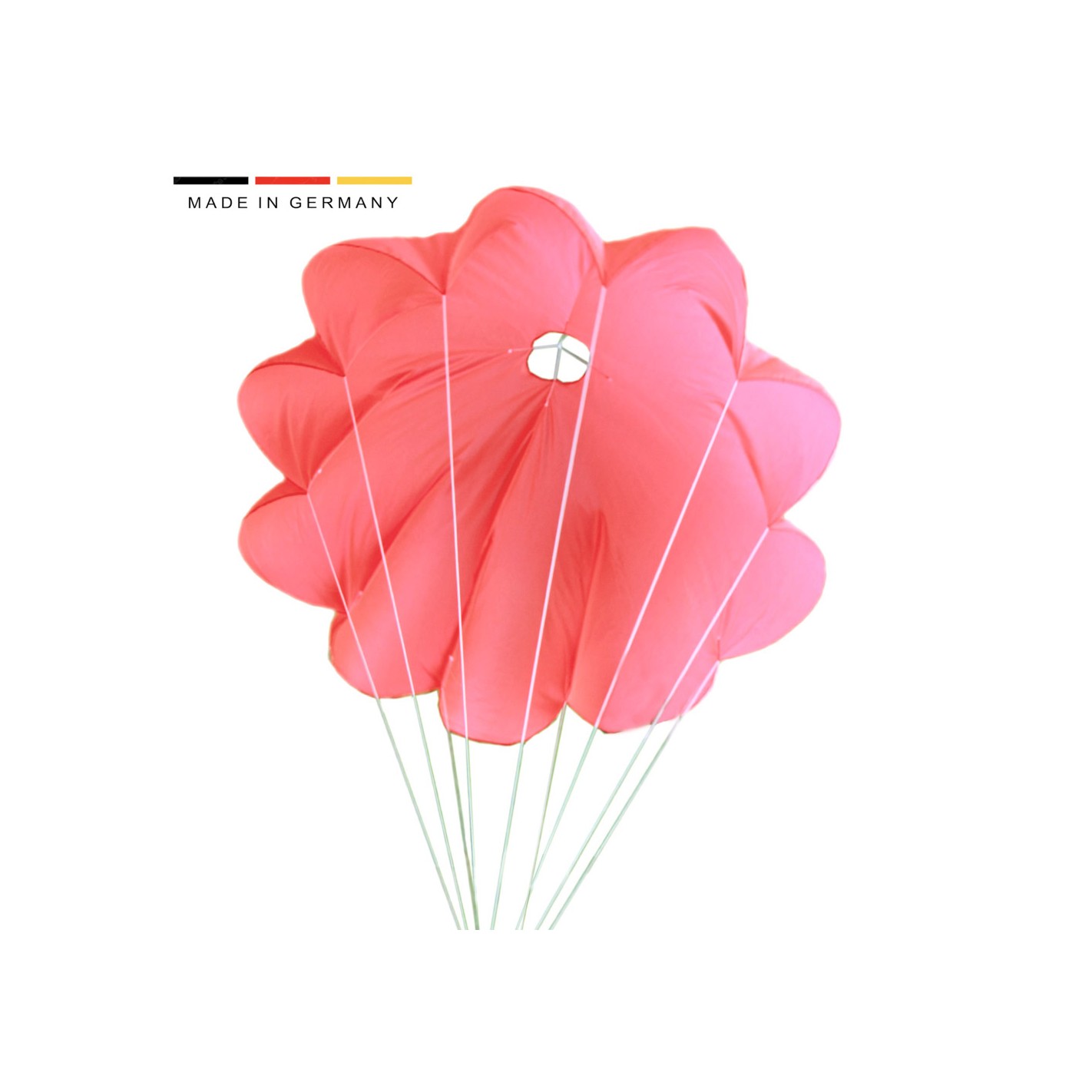

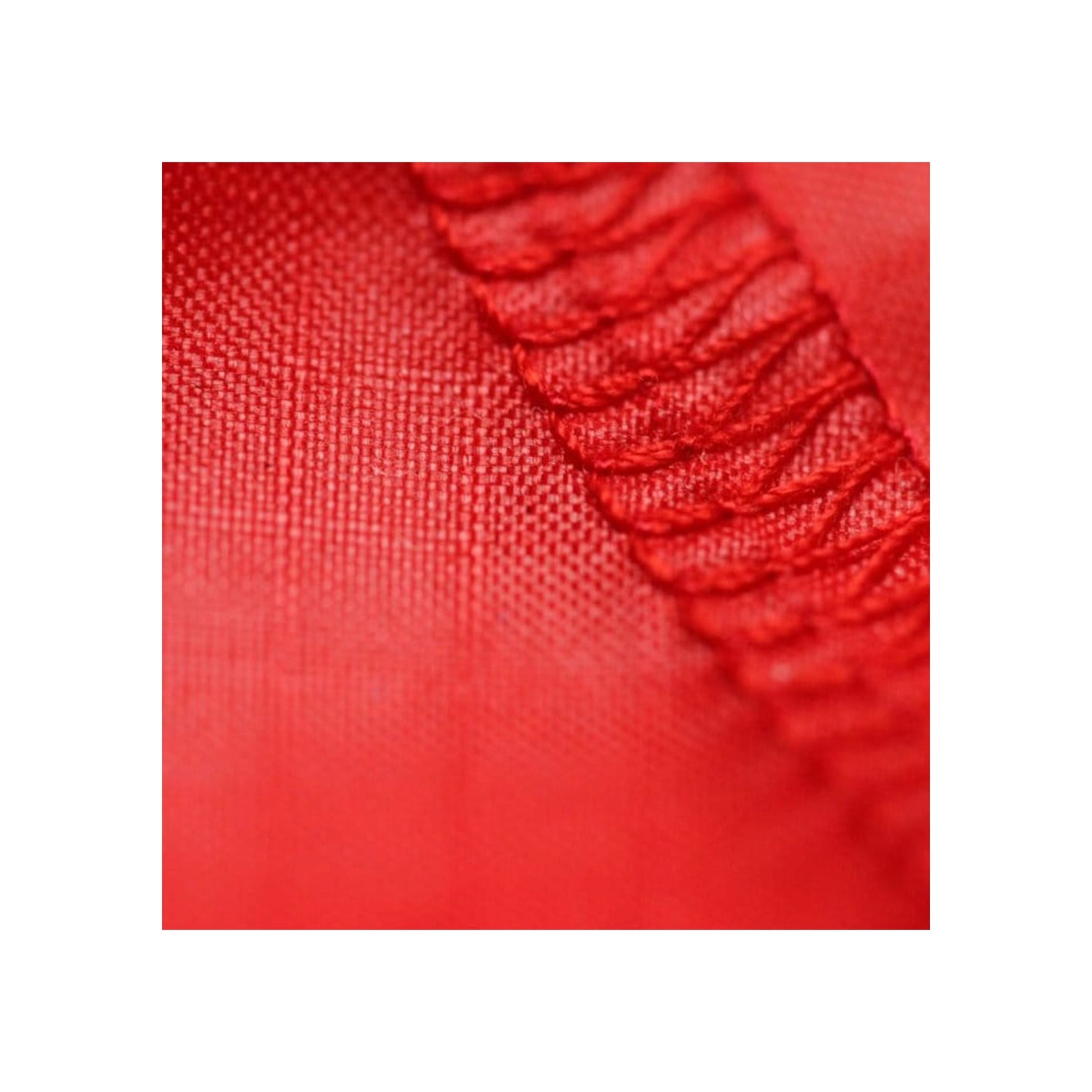

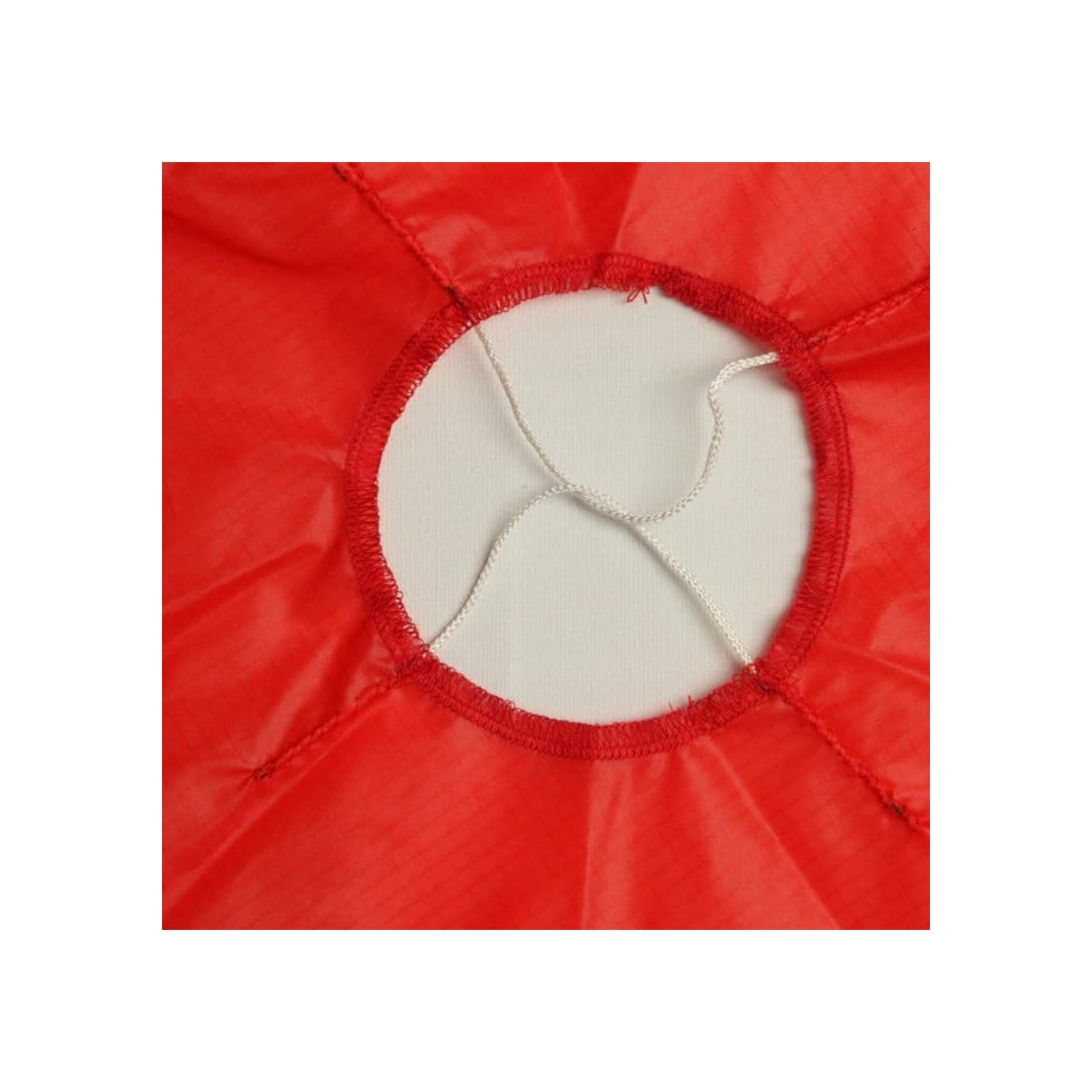

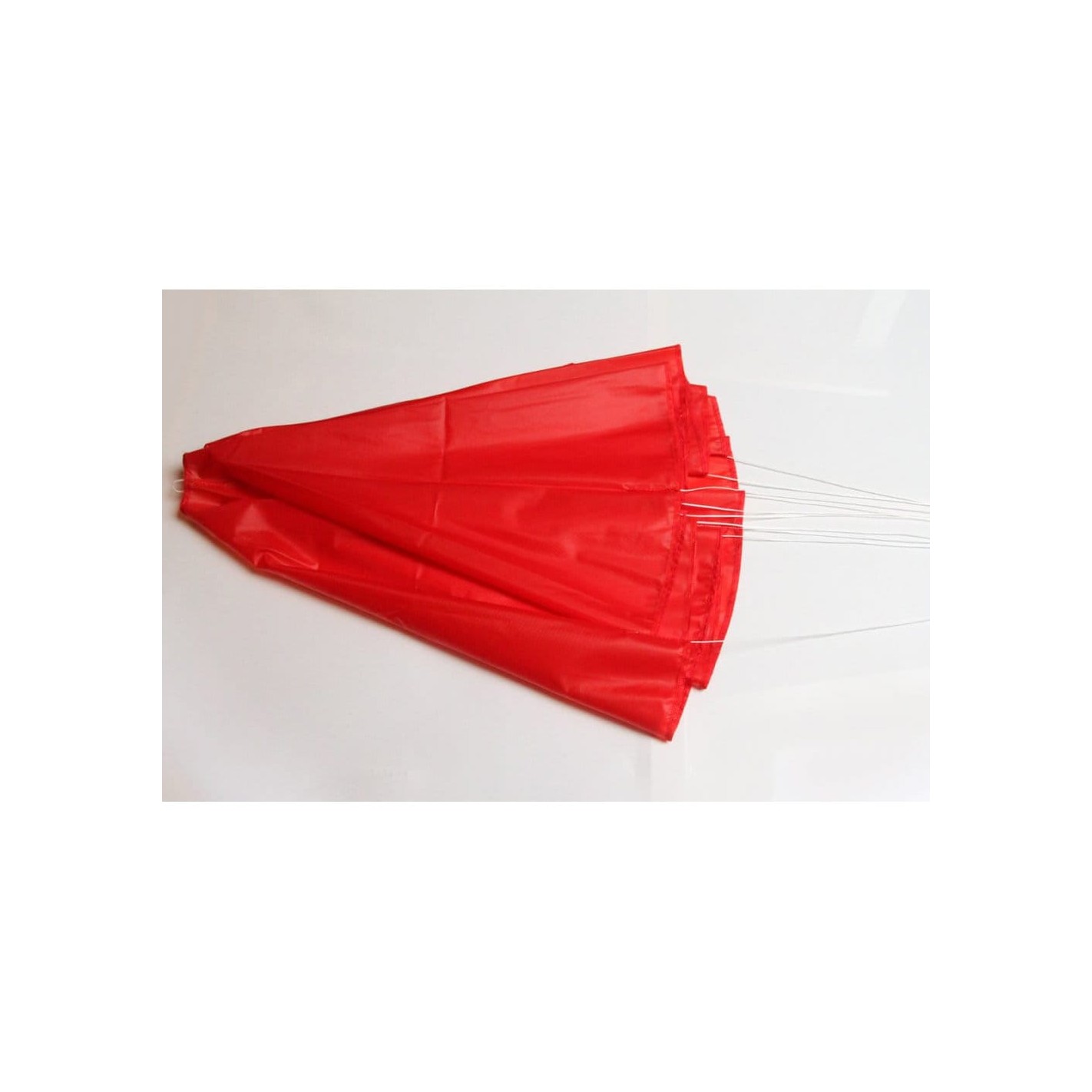

Para-quedas 2500 Diâmetro: 130 cm Peso: 80 g Carga útil: 800 g a 1500 g

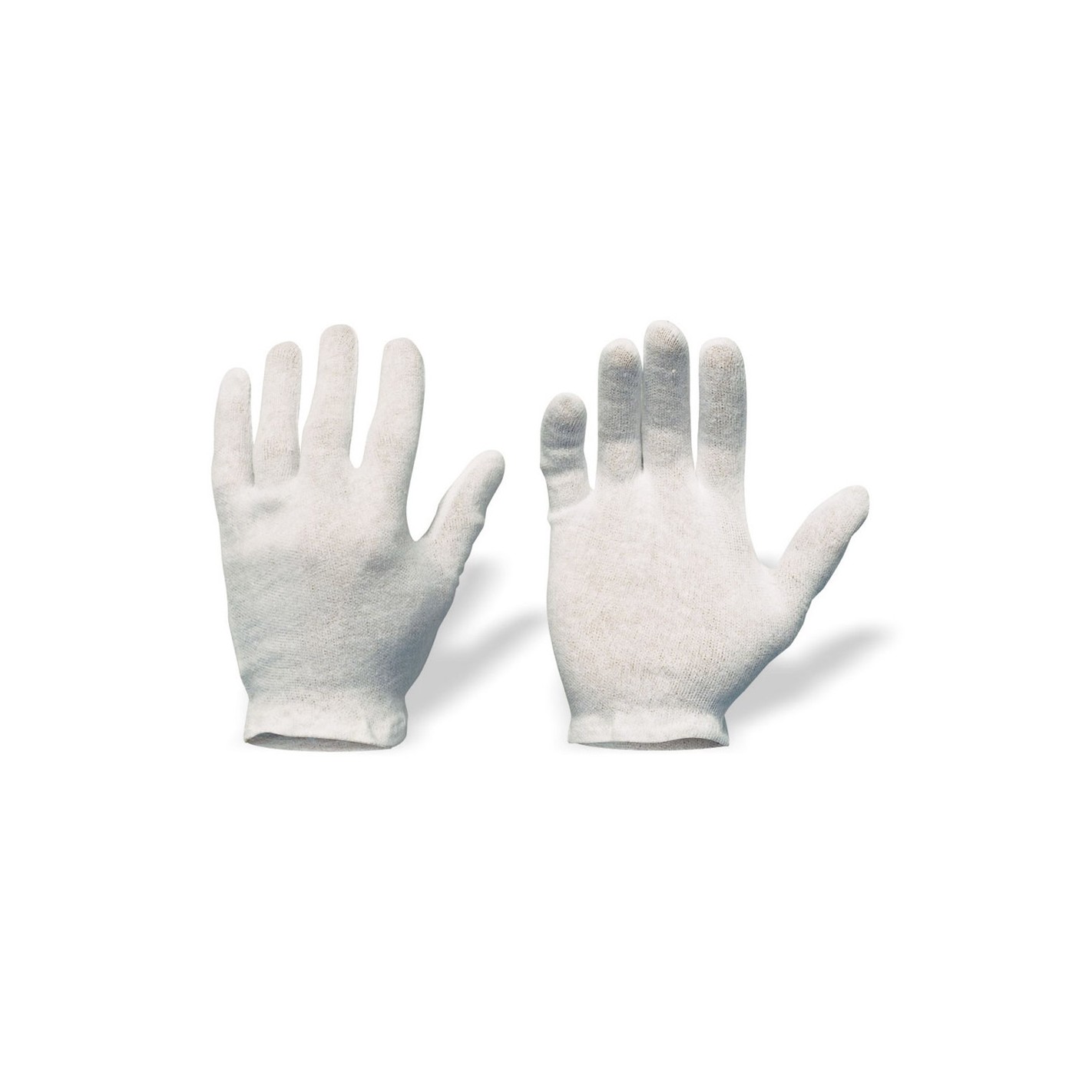

Luvas (1 par) Composição: Algodão

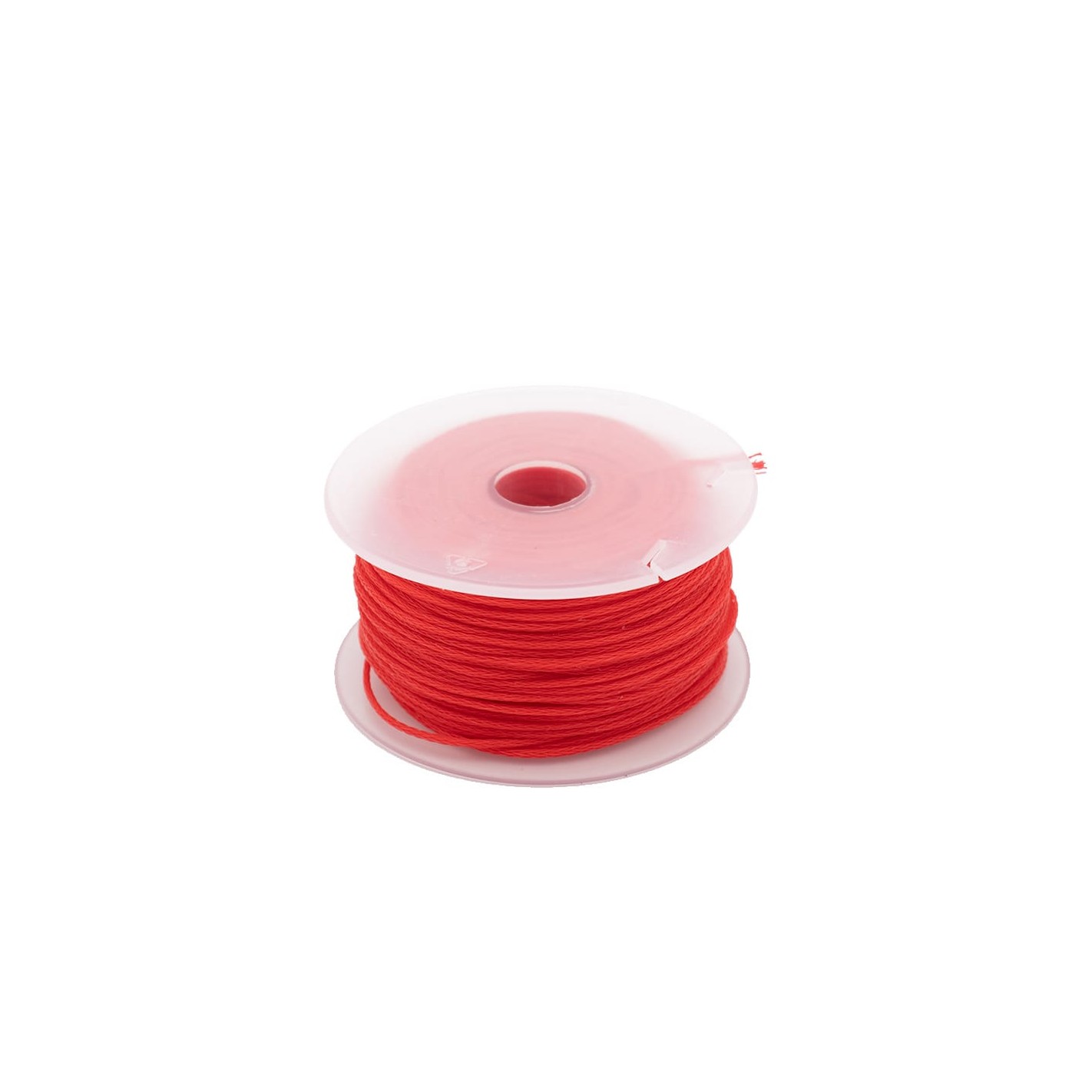

Corda Corda de polietileno Diâmetro: 1 mm Comprimento: 50 m Peso: 30 g Resistência à rutura: aprox. 180 N

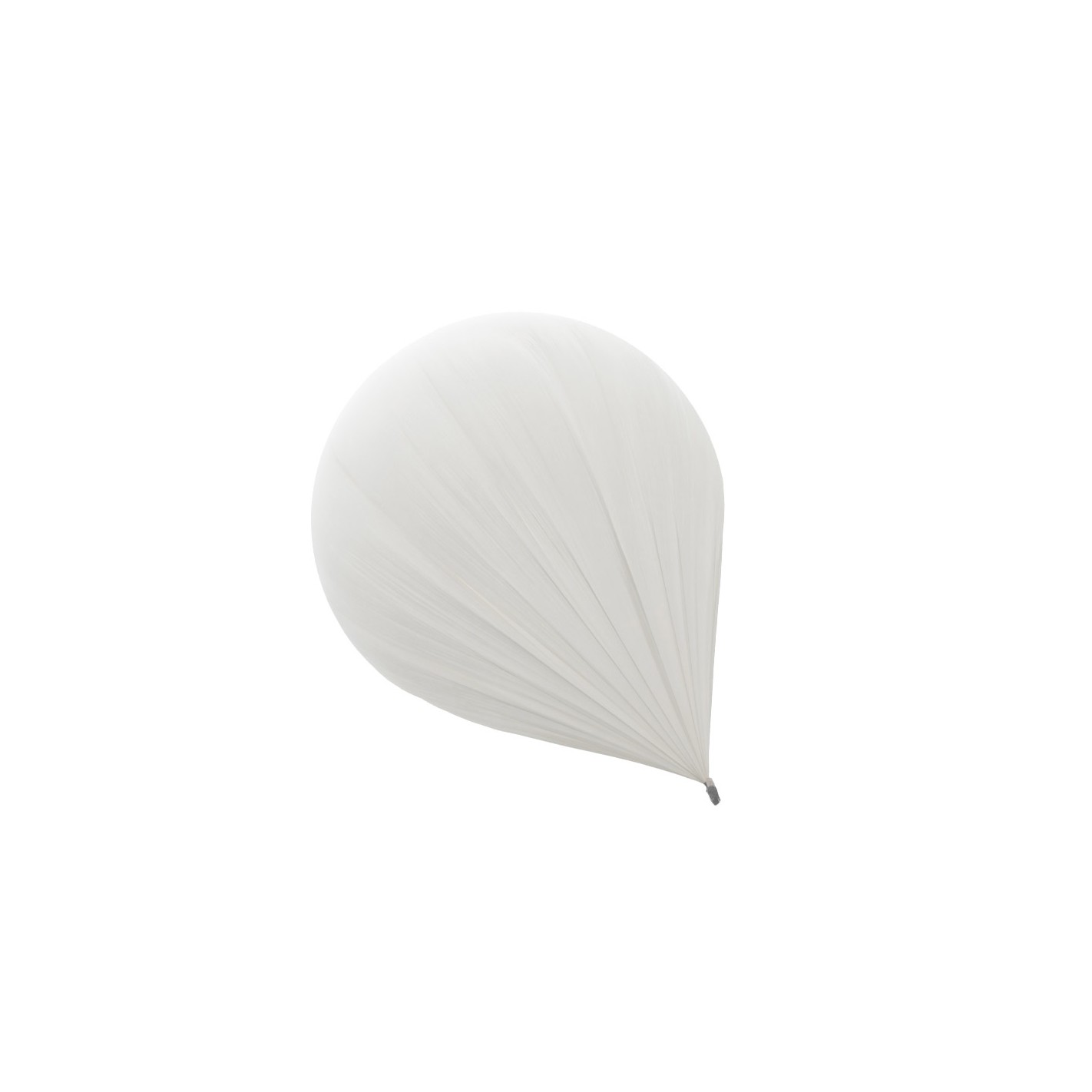

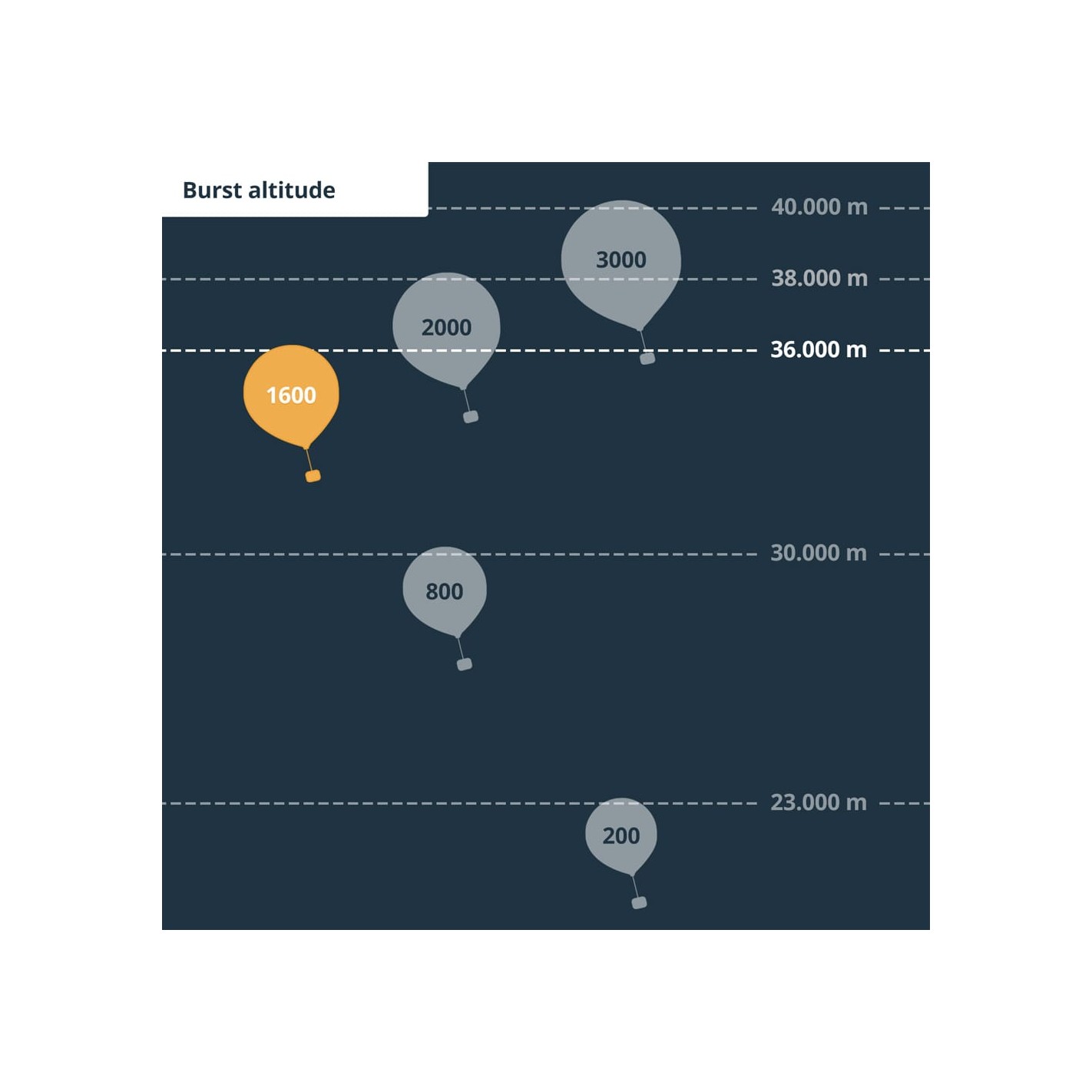

Balão 1600 Diâmetro: 1,9 m - 2,1 m Peso: aprox. 1.600 g Carga útil: até 1.600 g Velocidade de subida: 5-7 m/s Altura máxima: 36.000 m Quantidade de enchimento com 1.600 g de carga útil: aprox. 4,4 m³ Armazenamento: À temperatura ambiente sem luz solar direta

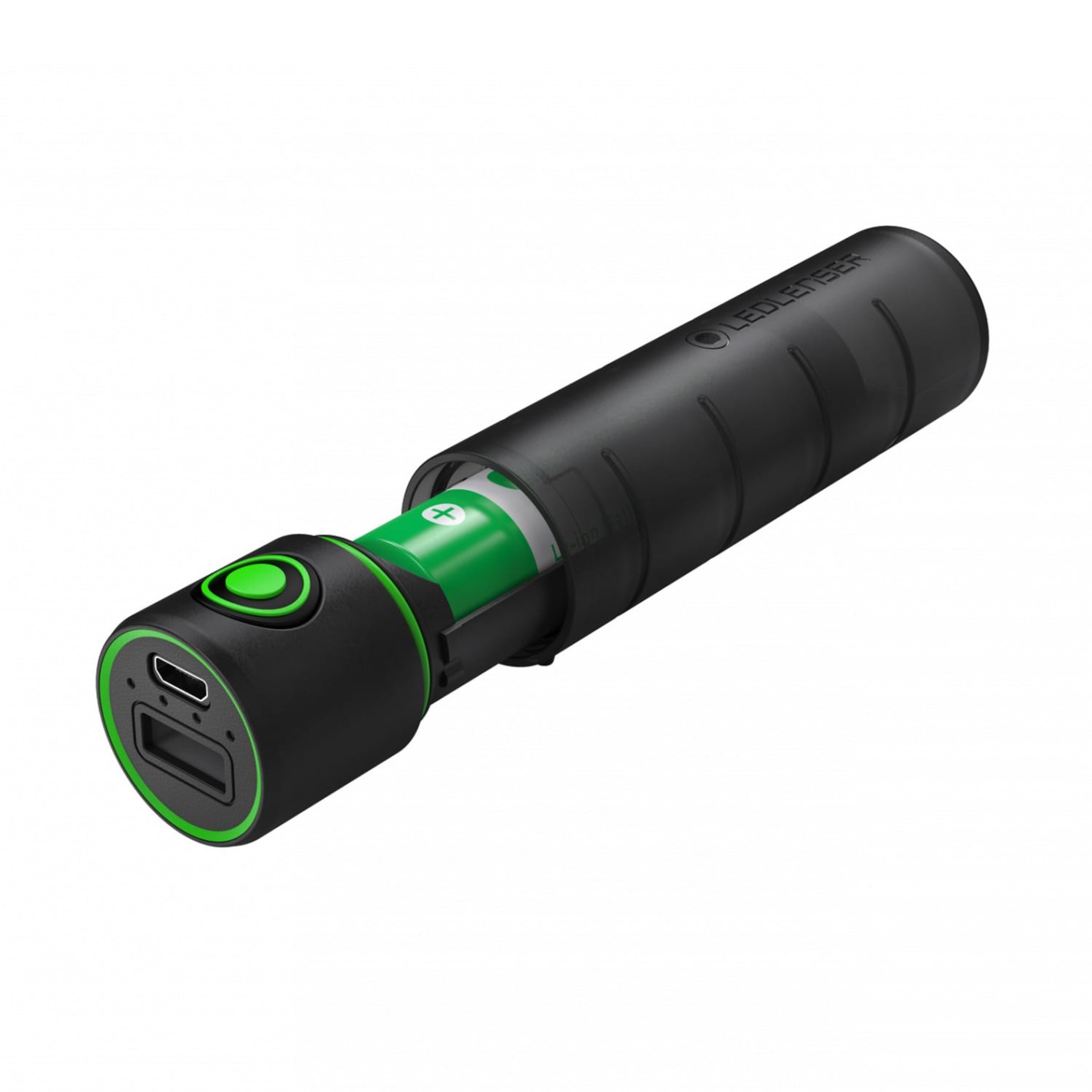

Unidade de carregamento adicional Ligação: USB Dimensões: 109 x 27 x 27 x 27 mm Peso: 88g Tempo de carregamento: 240 min. Capacidade: 3400 mAh (12,34 Wh) Tipo de bateria: 18650 3,6V Proteção contra água e poeira IP65 Botão On/Off disponível

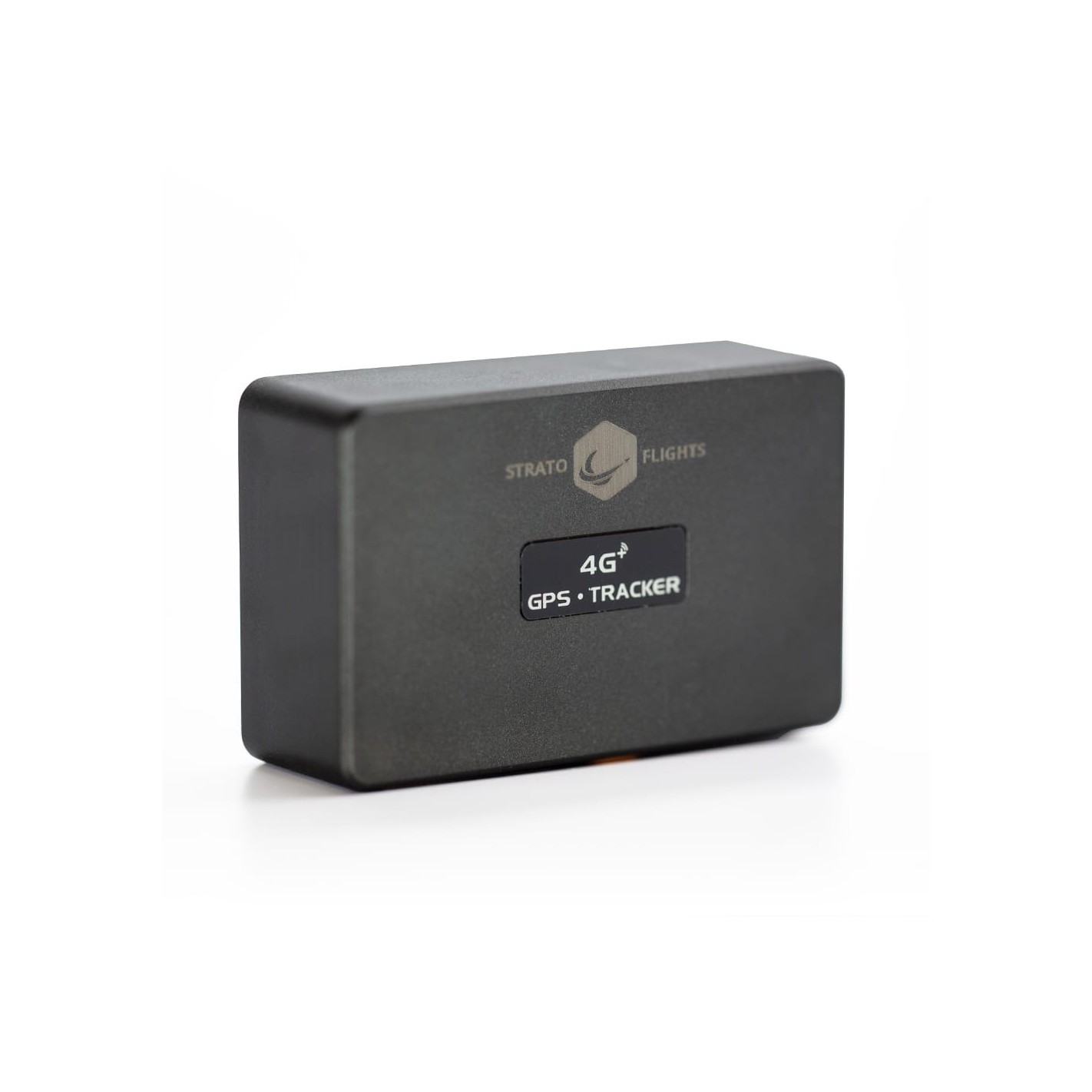

STRATOfinder GPS tracker Peso: 130g Dimensões: 77 x 25 x 25 x 48mm Potência da bateria: 3.8V 3,400mAh Li-ion Tempo de espera: Dependendo do nível de utilização: 24-72 horas Precisão GPS: 5 metros

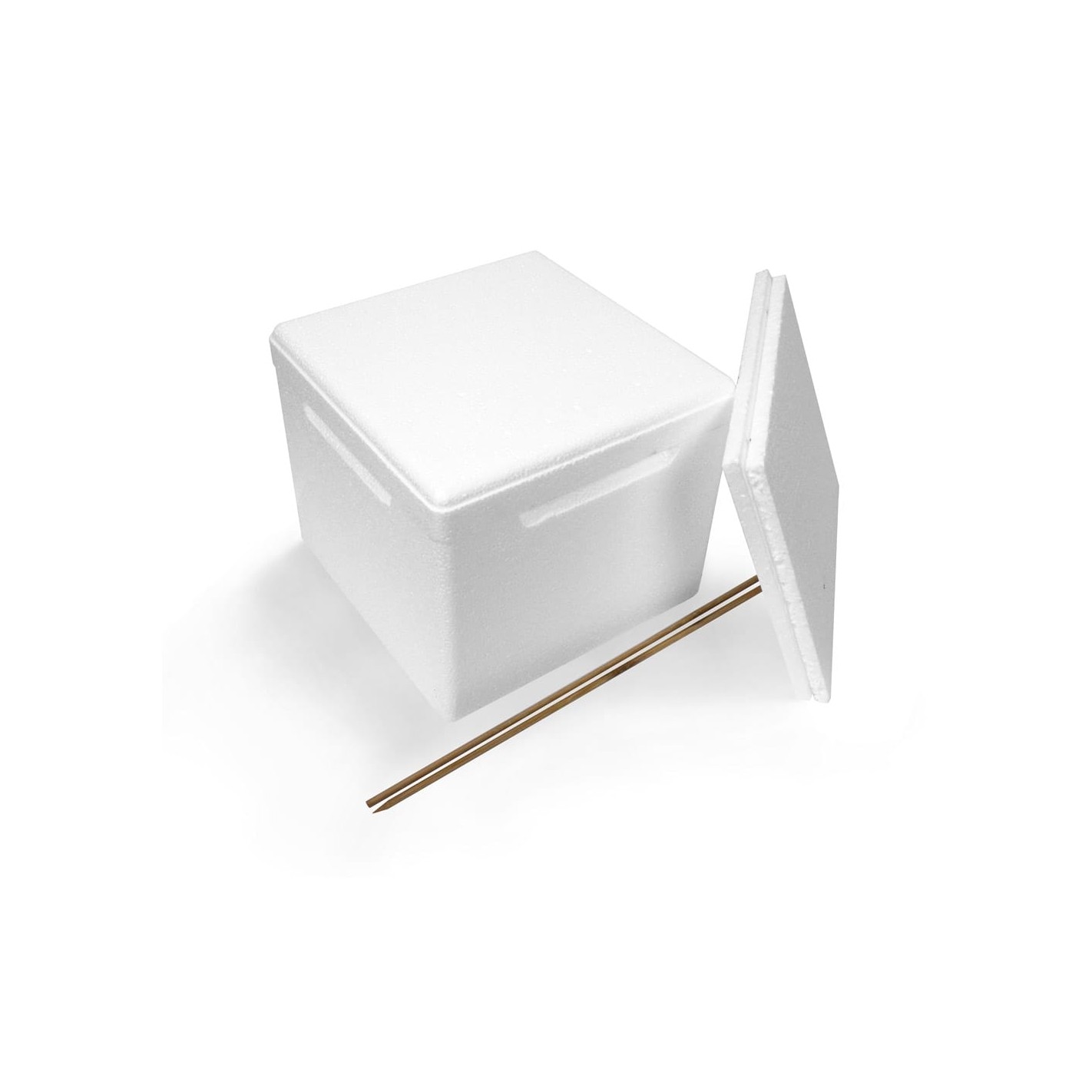

Sonda de poliestireno Cor: branco Dimensões internas: 16 cm x 16 cm x 13 cm (comprimento x largura x altura) Dimensões externas: 22 cm x 22 cm x 18 cm (comprimento x largura x altura) Espessura da parede: aprox. 3 cm Volume: 3,3 litros Composição:

EPS (poliestireno) Peso: aprox. 200 g 2 asas laterais: 25 cm x 20 cm (comprimento x altura)

Fita adesiva Tesa Tamanho: 25 m x 50 mm Cor: branco

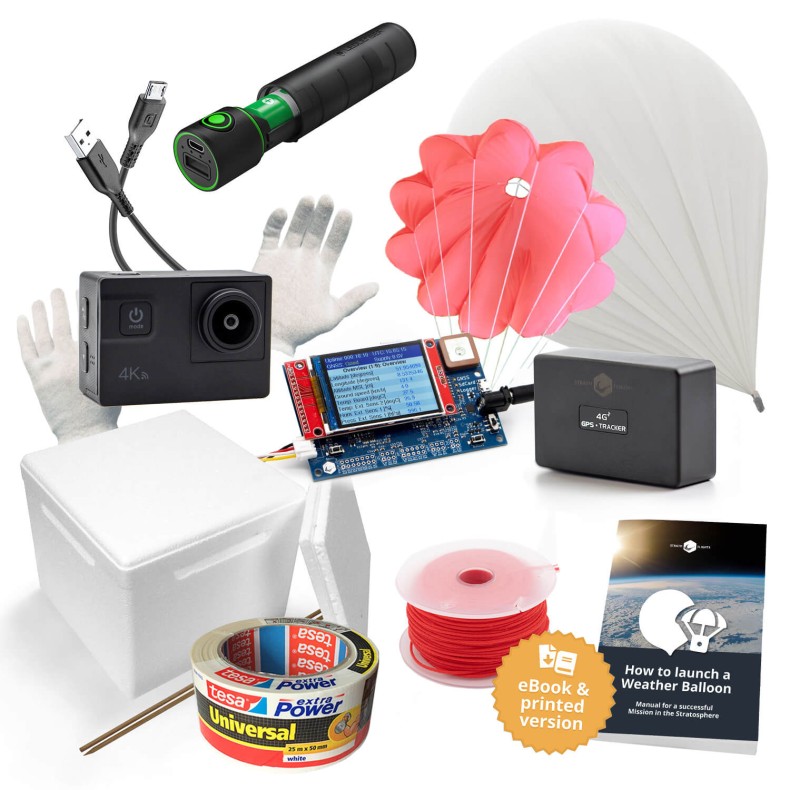

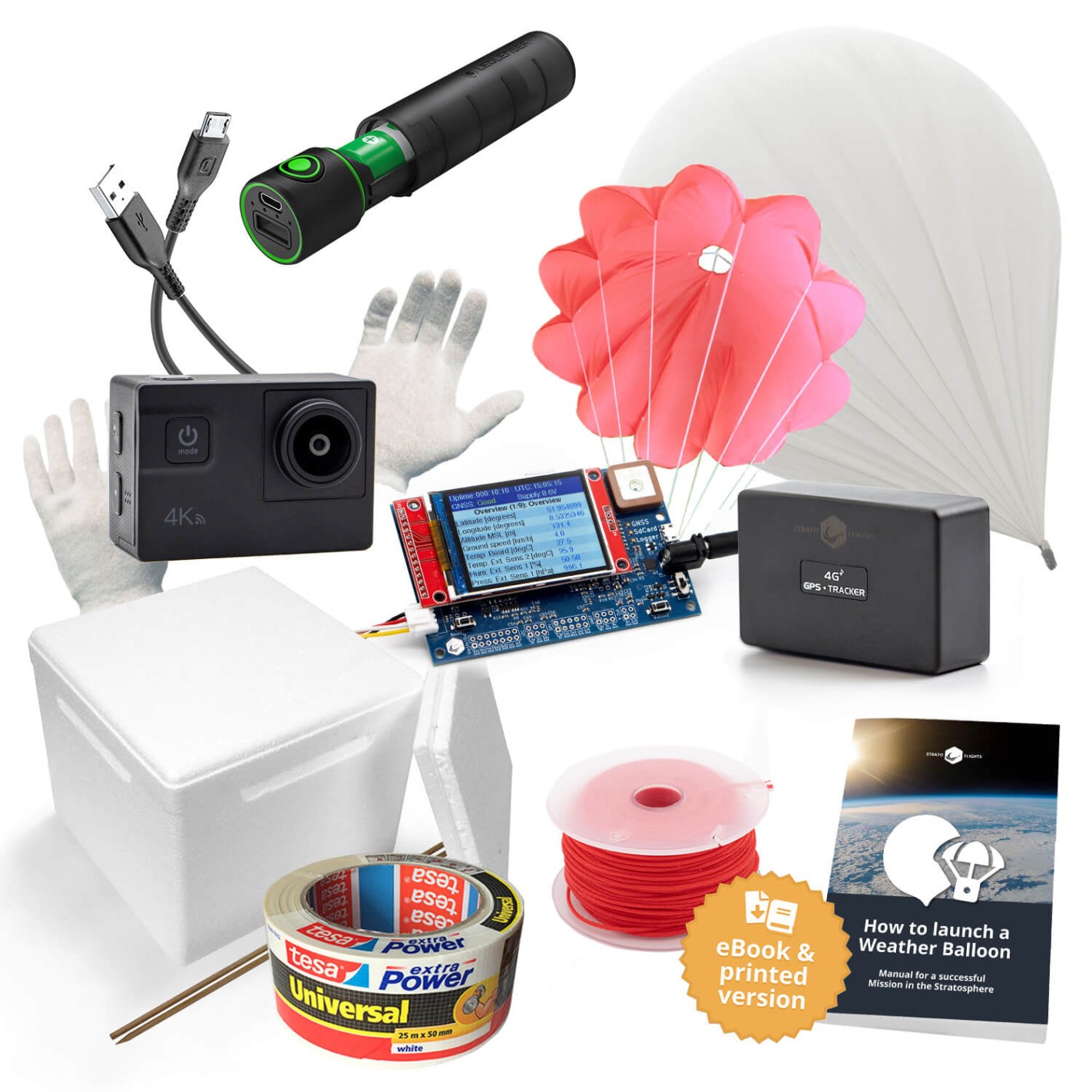

O que está incluído neste kit?

• Como lançar um balão meteorológico (eBook)
• Balão 1600
• Para-quedas 2500
• Localizador GPS STRATOfinder
• Corda
• Unidade de carga útil adicional
• Sonda de poliestireno
• Luvas, 2 pares
• Fita Tesa
• Space Cam com cartão SD de 64 GB

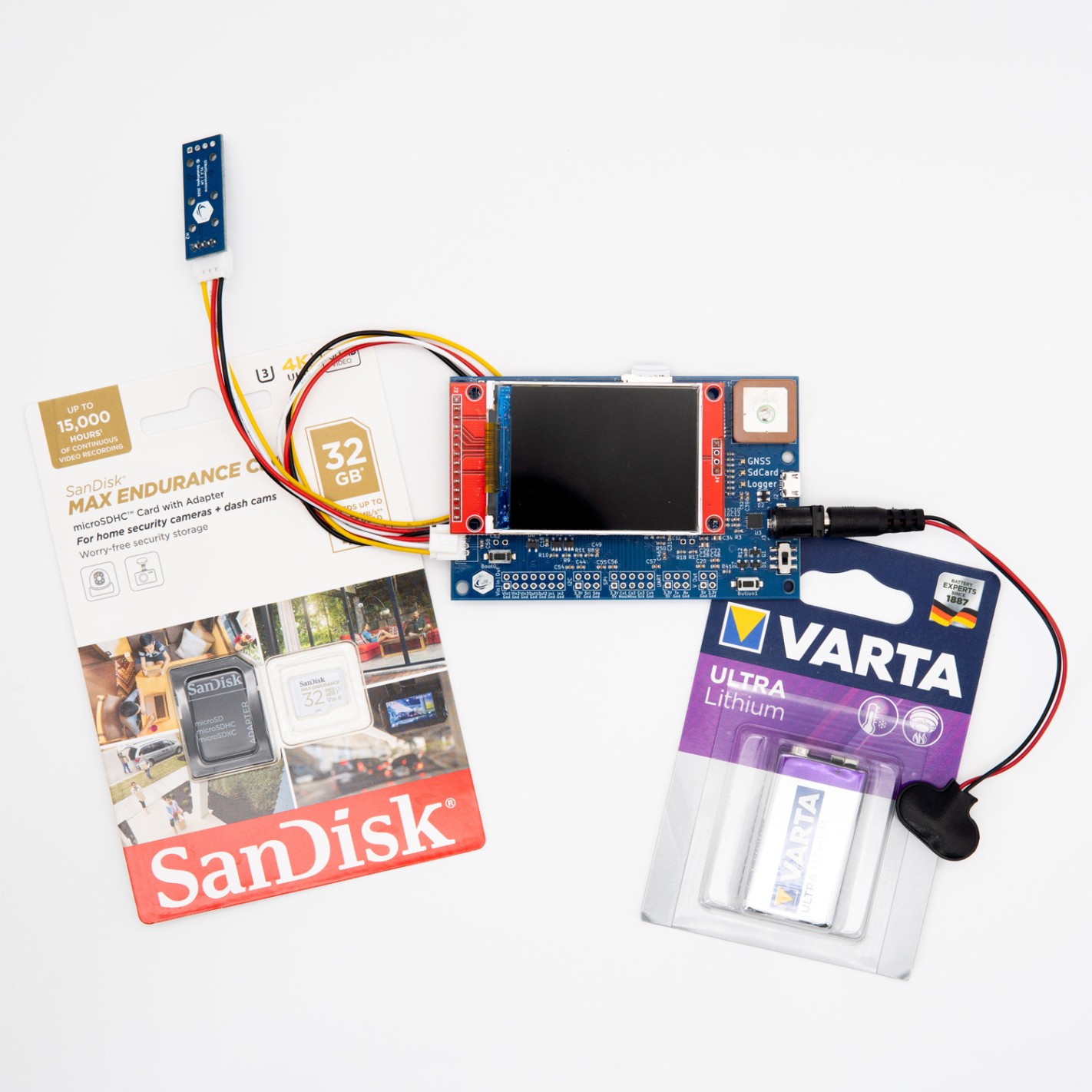

• Datalogger STRATO4 com bateria de 9V, cartão SD e estojo de proteção

NOTA: ESTE KIT INCLUI A CÂMARA SPACE CAM E INCLUI TAMBÉM O DATALOGGER COM BATERIA E CAIXA DE PROTECÇÃO.

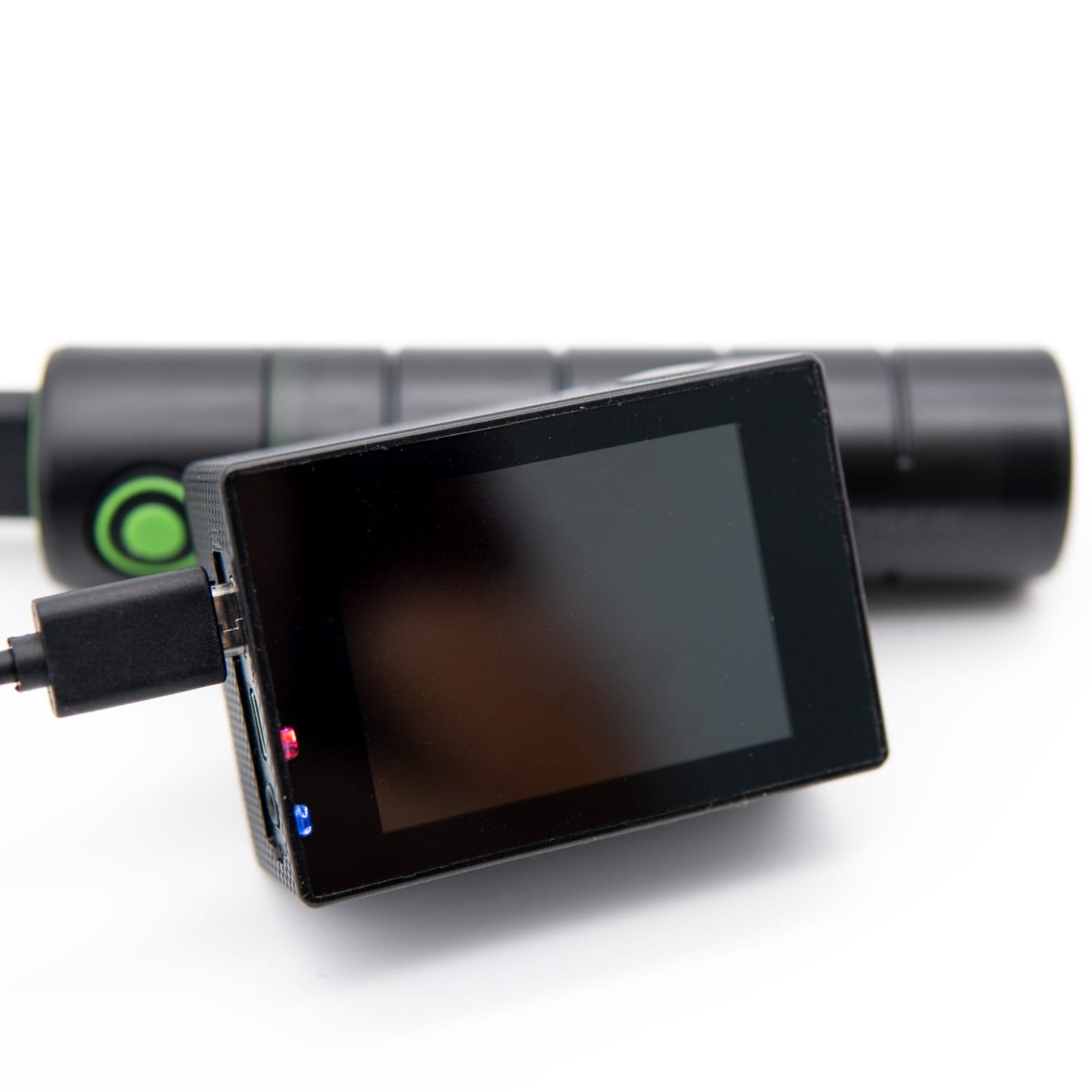

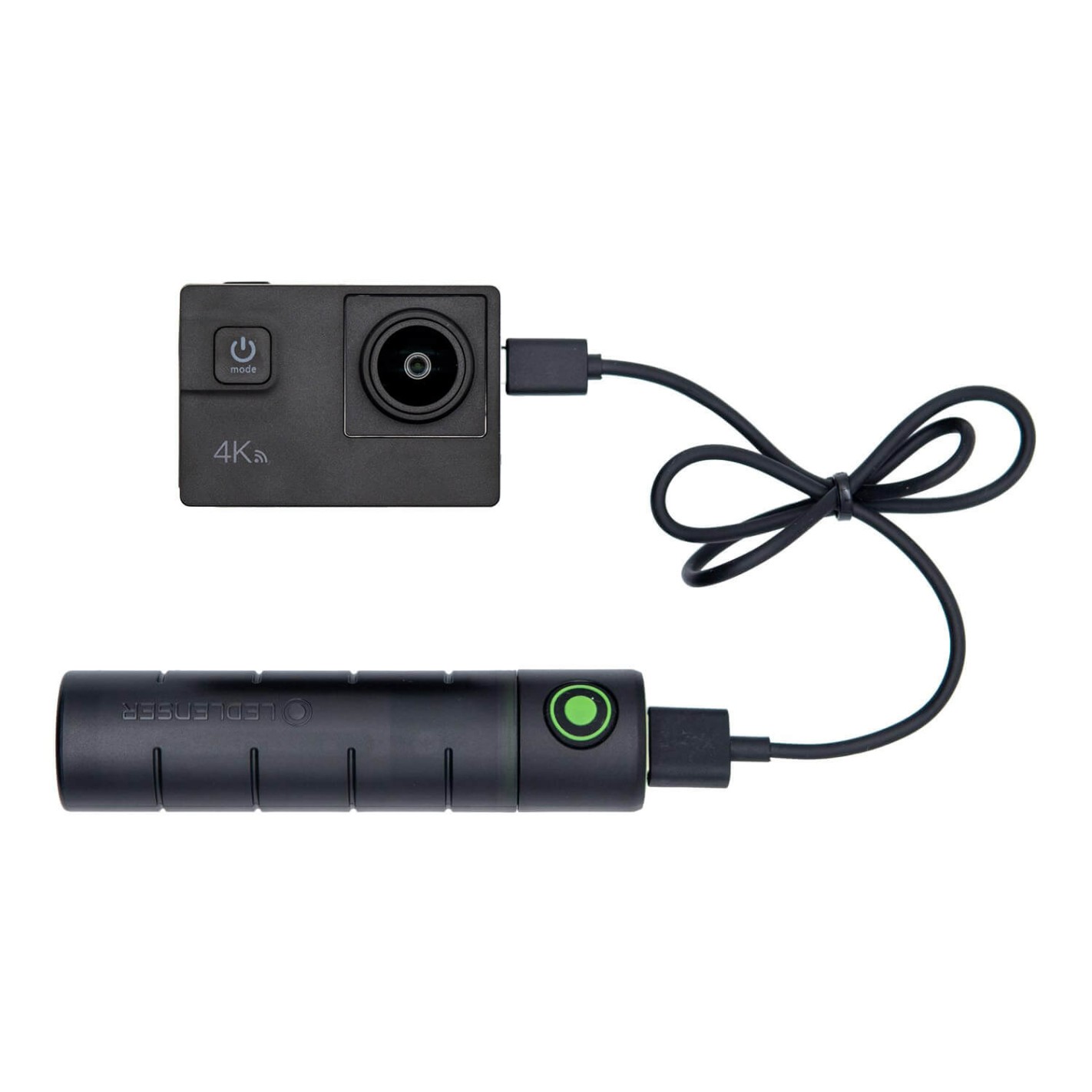

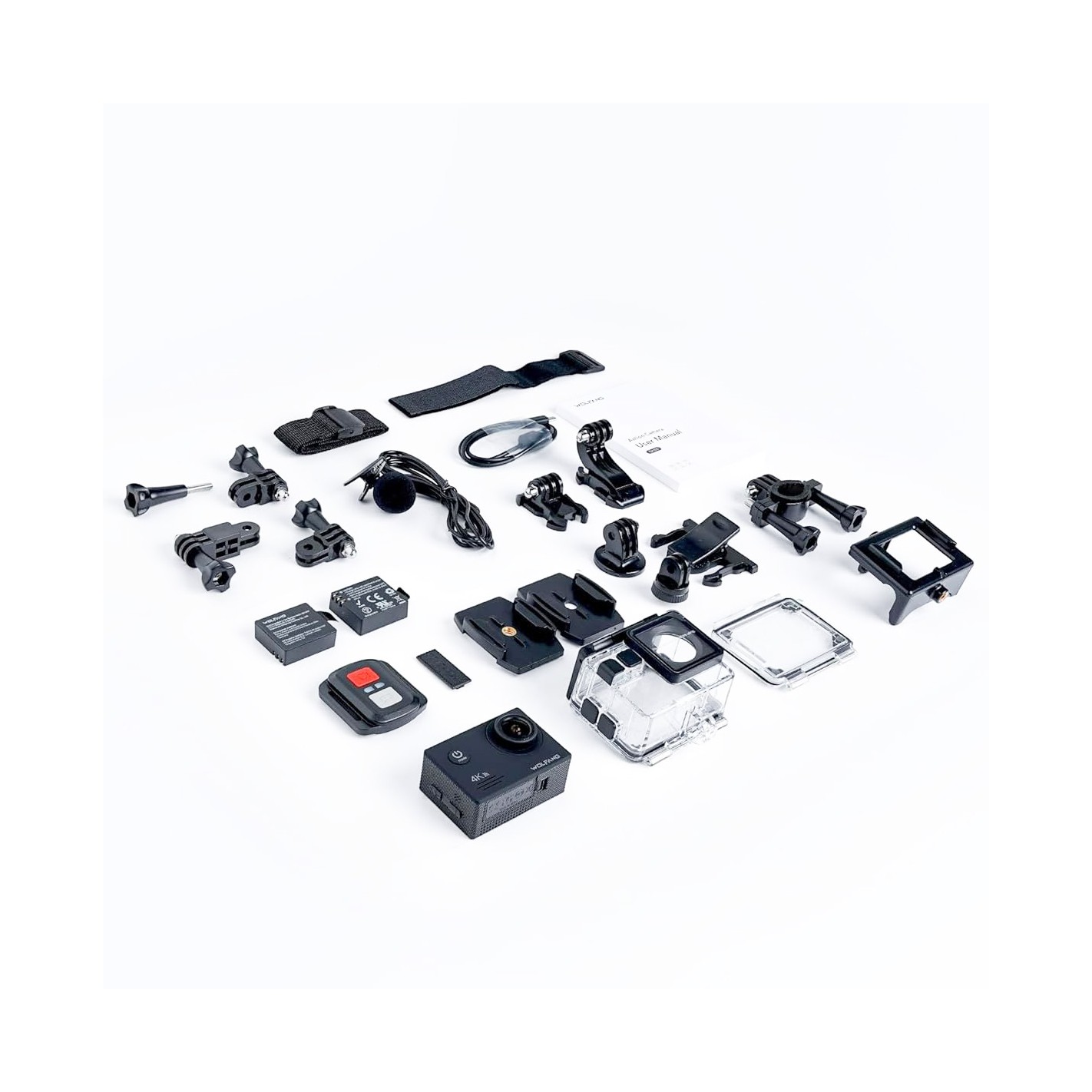

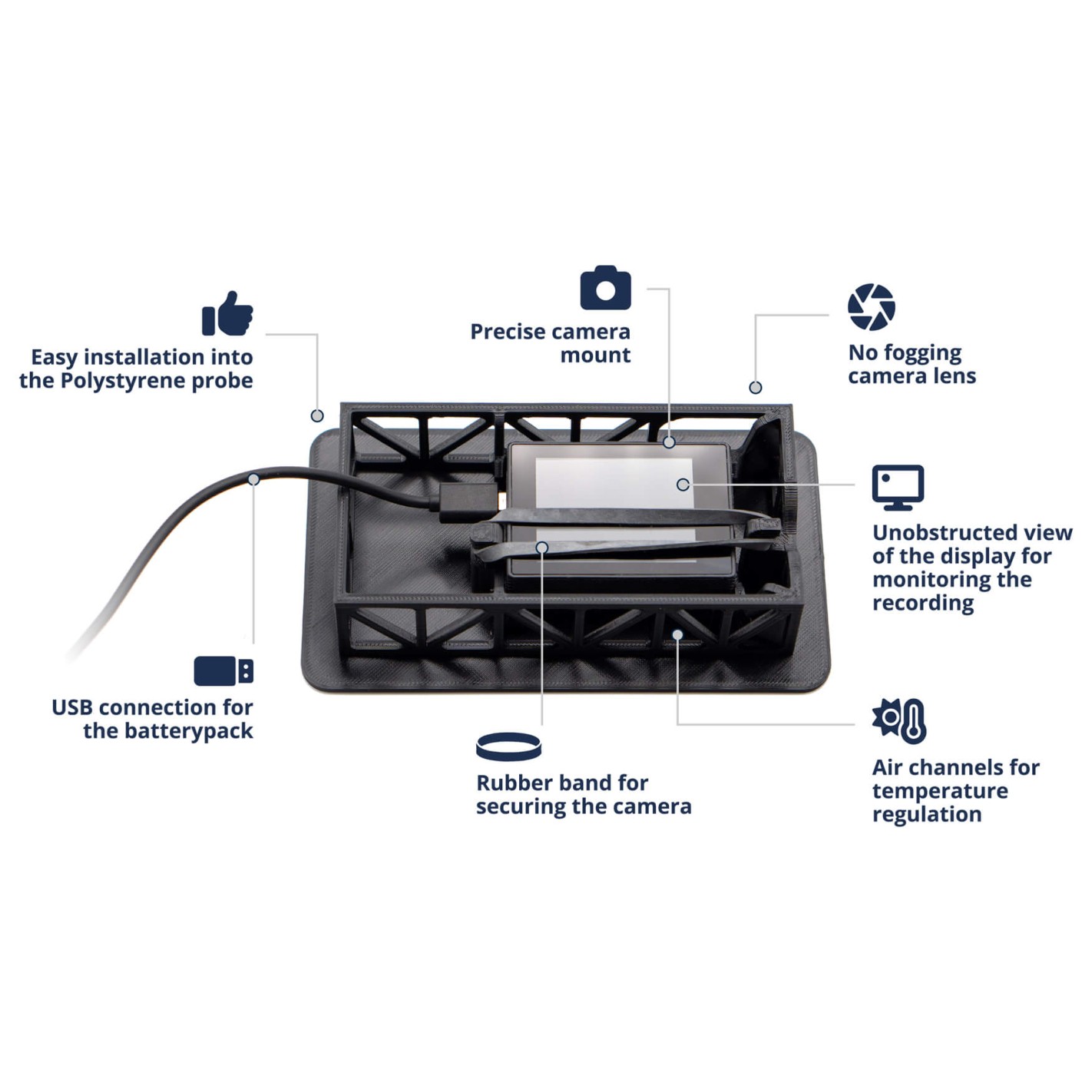

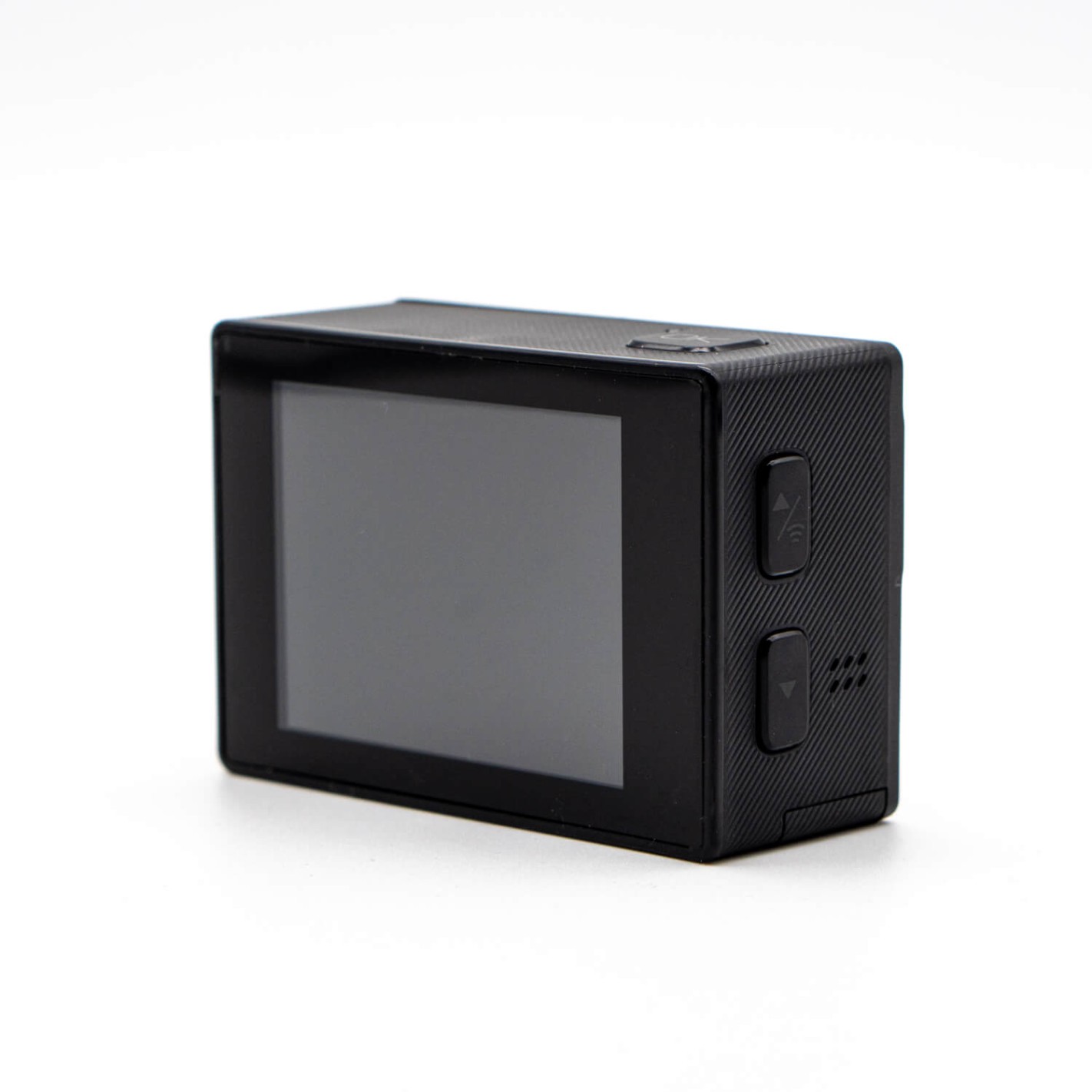

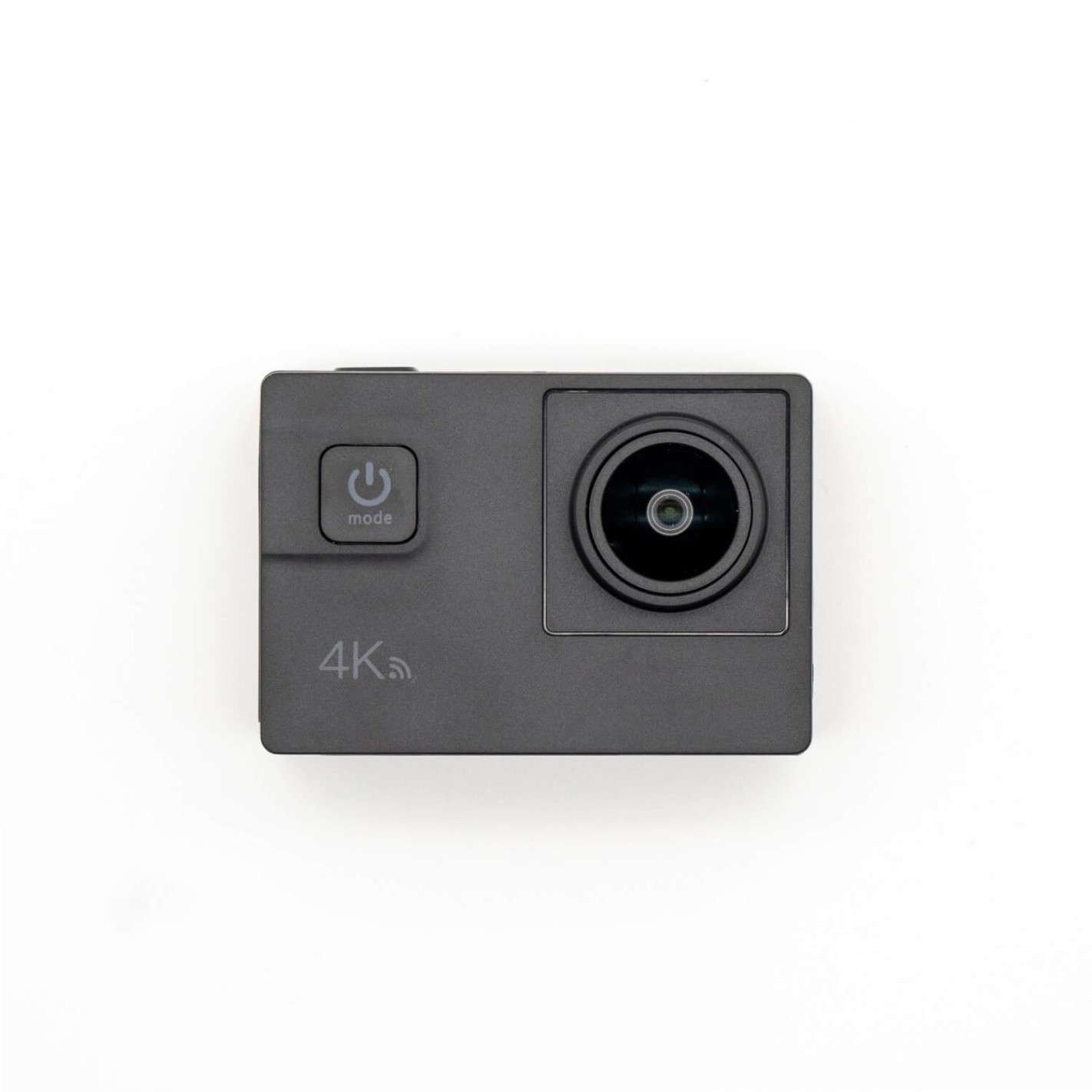

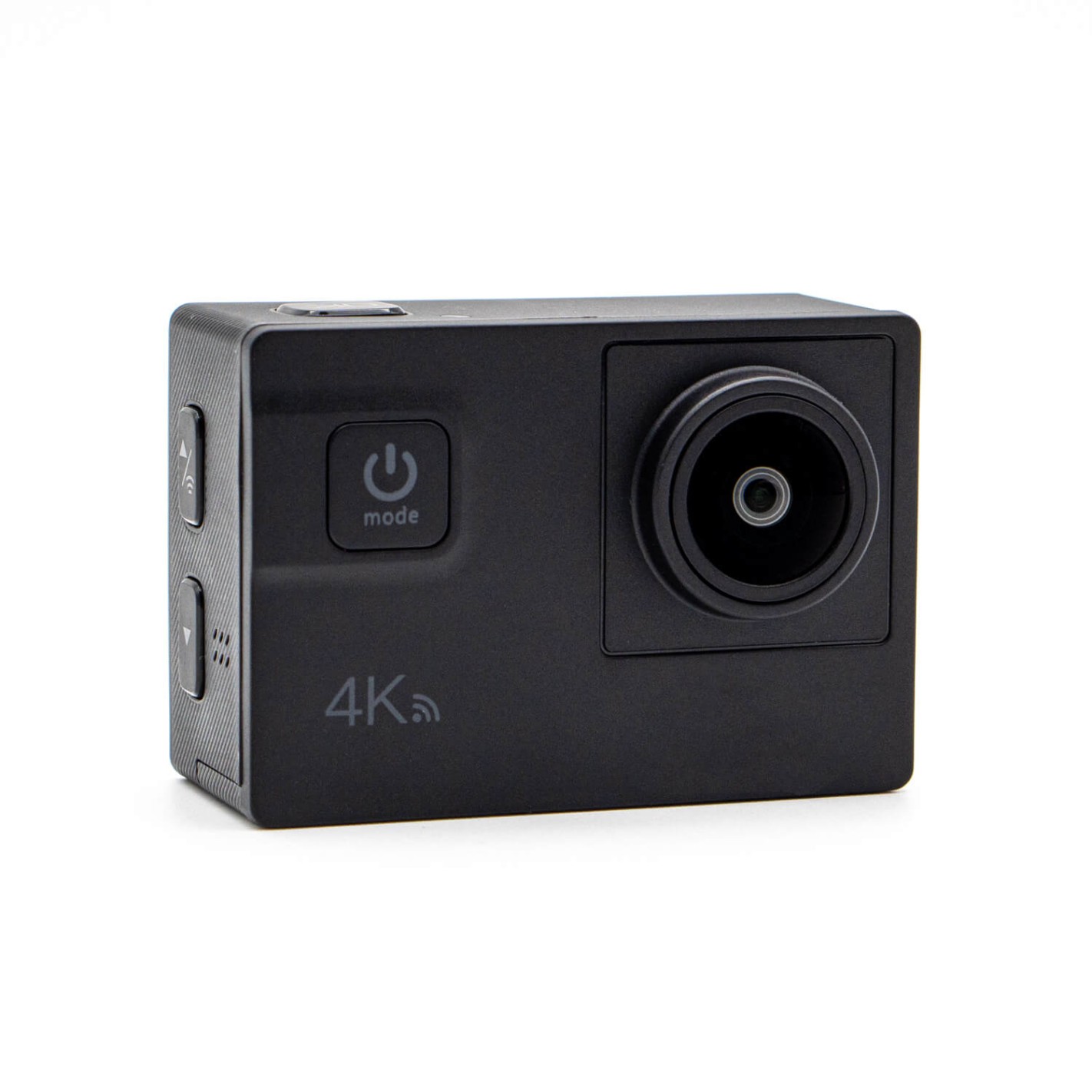

Descrição da SPACE CAM com cartão SD de 64 GB.

A nova Space Cam, com o seu sensor de imagem significativamente maior, proporciona imagens perfeitas e fiáveis da estratosfera. As gravações de vídeo 4K nítidas a 60 fotogramas por segundo proporcionam imagens incríveis de altitudes até 40 000 metros, permitindo-lhe captar e compilar vídeos de alta resolução do preto do espaço e do azul do nosso planeta em imagens espectaculares. Ao gravar a 60 fotogramas por segundo, a possibilidade de trepidação durante o voo pode ser significativamente reduzida graças ao estabilizador de imagem, resultando em imagens mais suaves. As condições extremas da estratosfera testam as câmaras de ação até ao limite: Em comparação com fabricantes conhecidos, a Space Cam é uma "Space Cam" extremamente robusta e fiável a um preço justo, amplamente testada pela Stratoflights em numerosos voos de teste no ambiente inóspito da estratosfera. Devido às temperaturas extremas, a bateria interna, como qualquer outra câmara de ação, não dura o tempo suficiente para captar toda a missão estratosférica: para fornecer energia de bateria suficiente a temperaturas até -65°C para filmar até mesmo a aterragem da sonda, é definitivamente necessária uma bateria adicional capaz de suportar estas condições. Além disso, o ecrã da câmara de ação é muito útil para verificar o campo de visão após a instalação na sonda estratosférica para captar as melhores imagens do espaço. Utilizando várias câmaras, podem também ser captadas perspectivas como o rebentamento do balão, uma vista do horizonte ou uma vista direta para baixo. Para ser protegida contra o deslizamento no interior da sonda de esferovite a velocidades de vento até 200 km/h, a Space Cam pode ser facilmente instalada e fixada de forma segura na caixa de proteção feita à medida em apenas alguns passos, garantindo a proteção contra o sobreaquecimento através dos canais de ar integrados e dissipando o calor para o interior da sonda de esferovite.

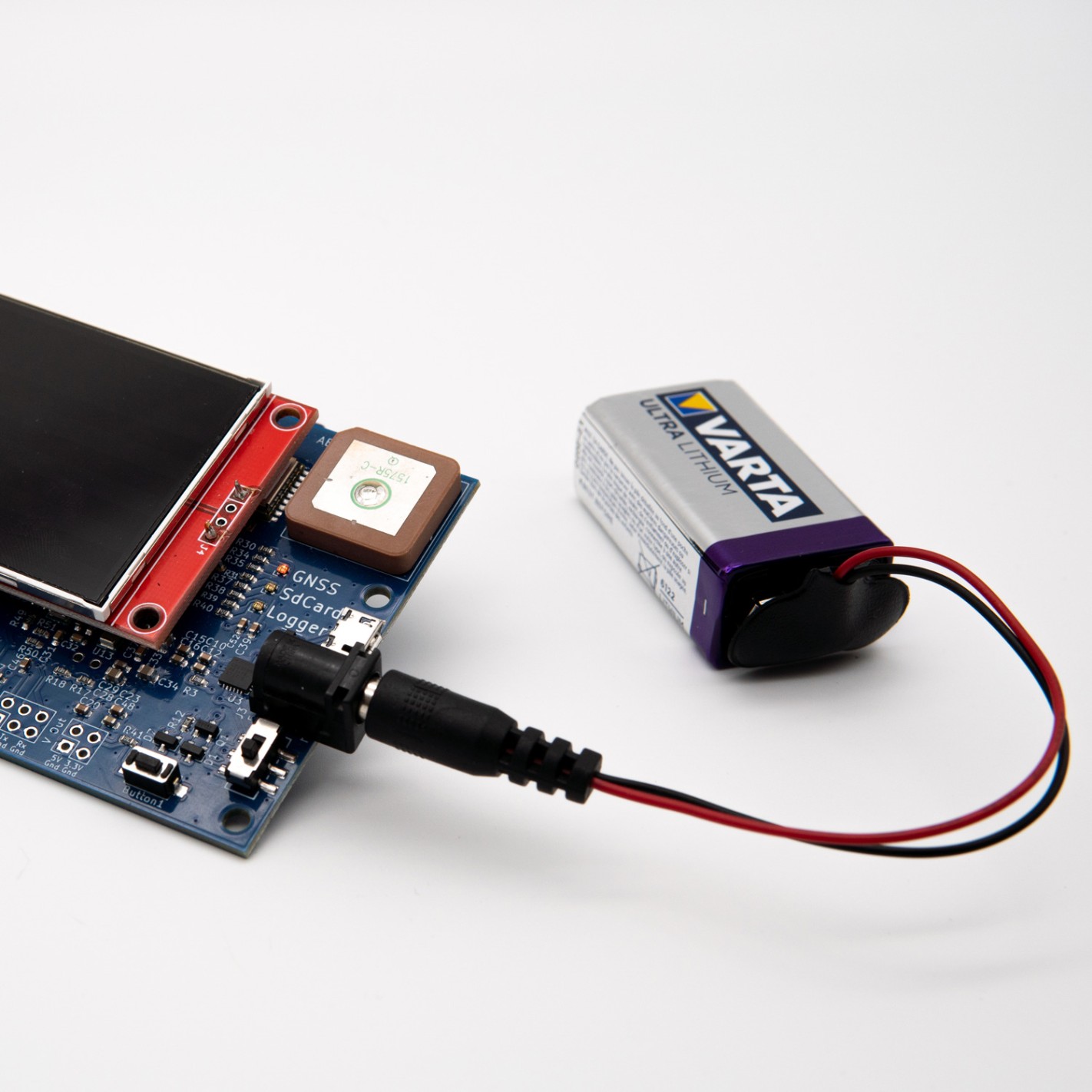

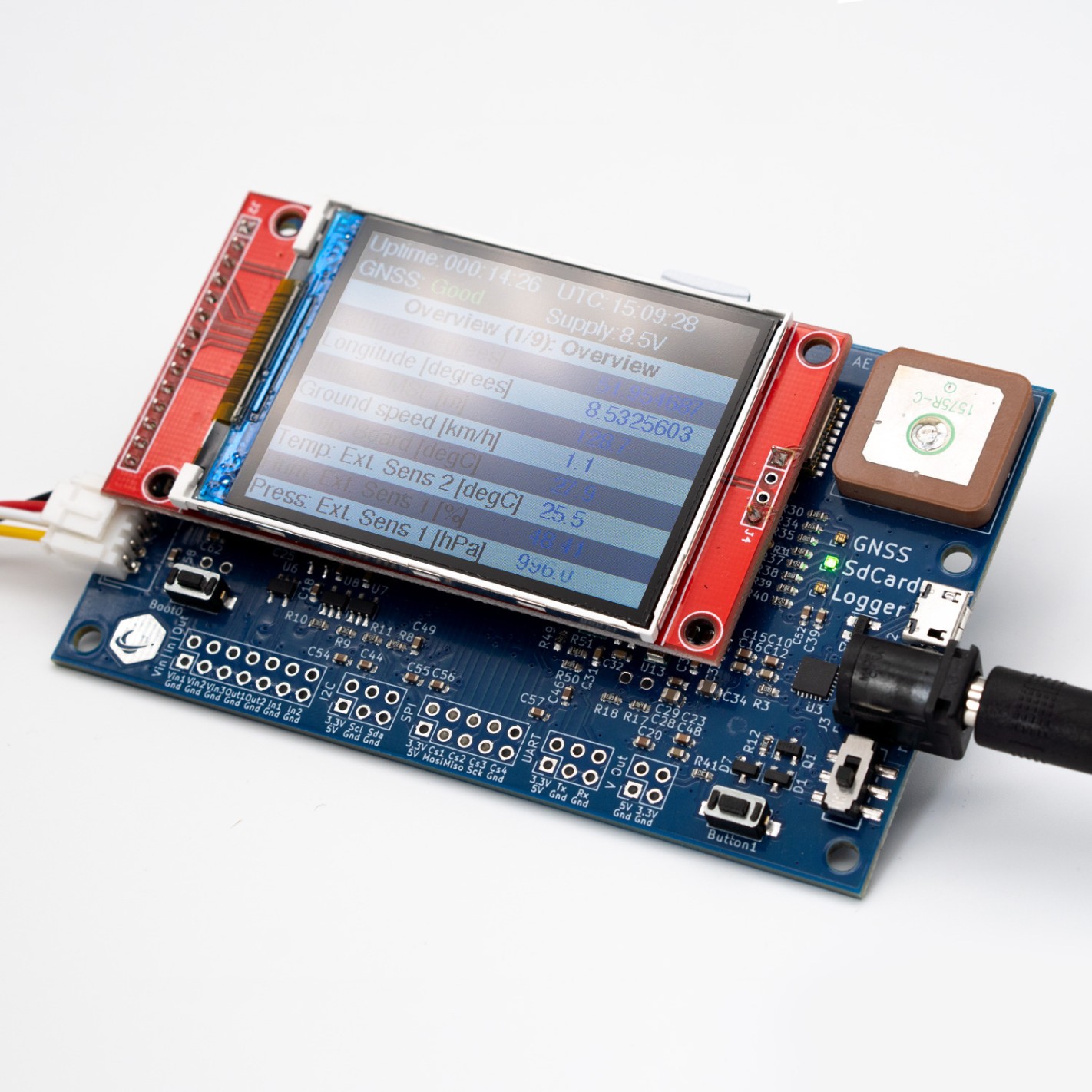

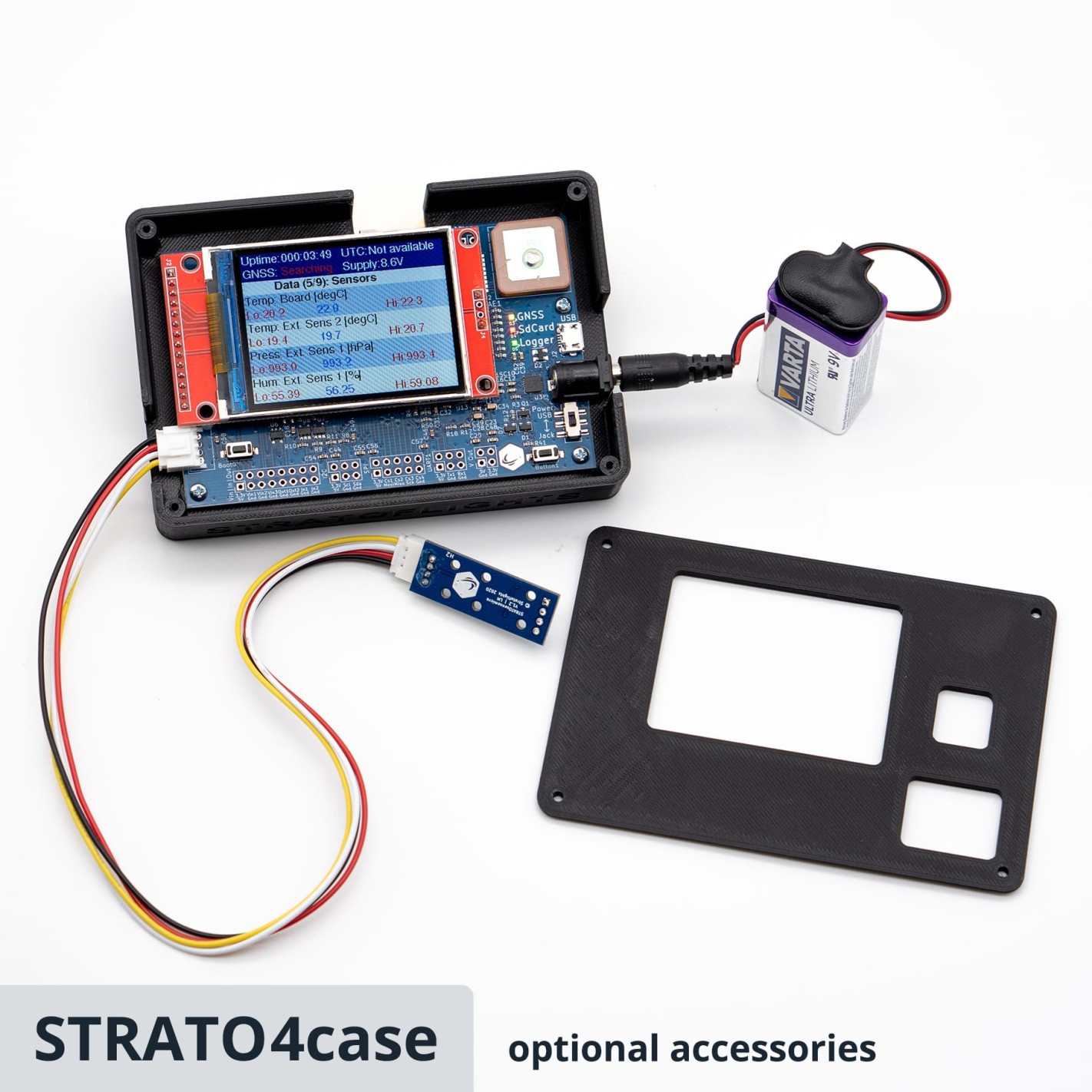

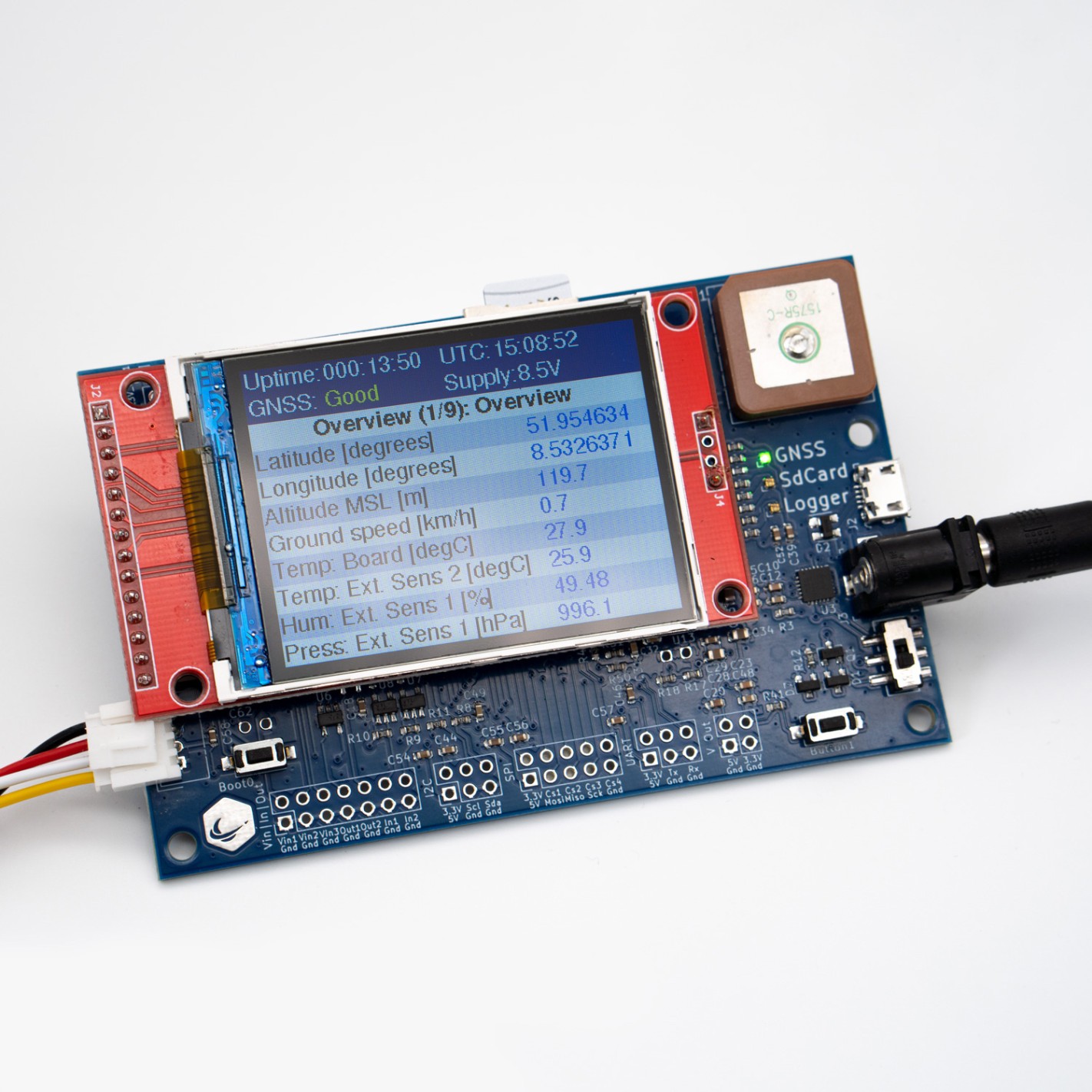

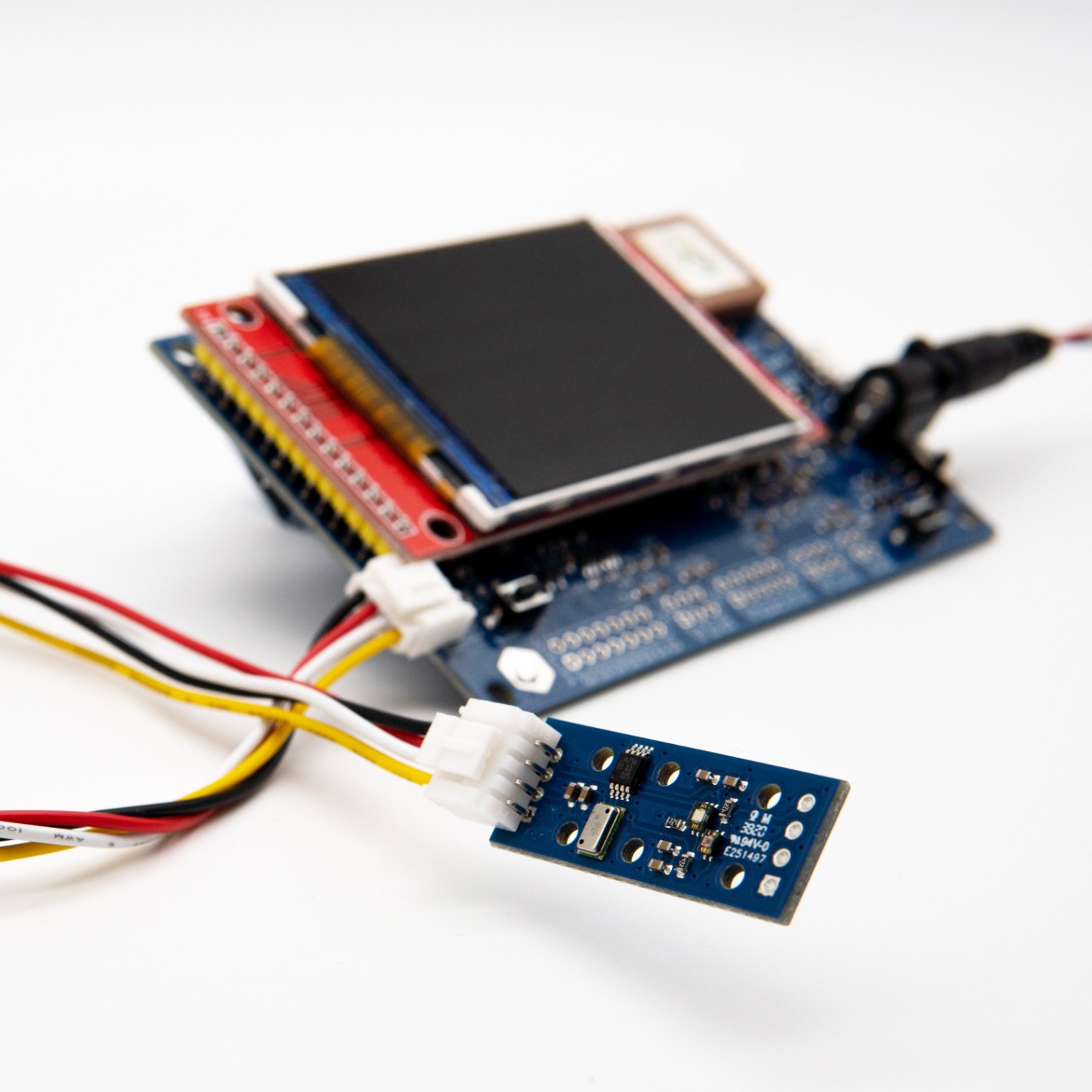

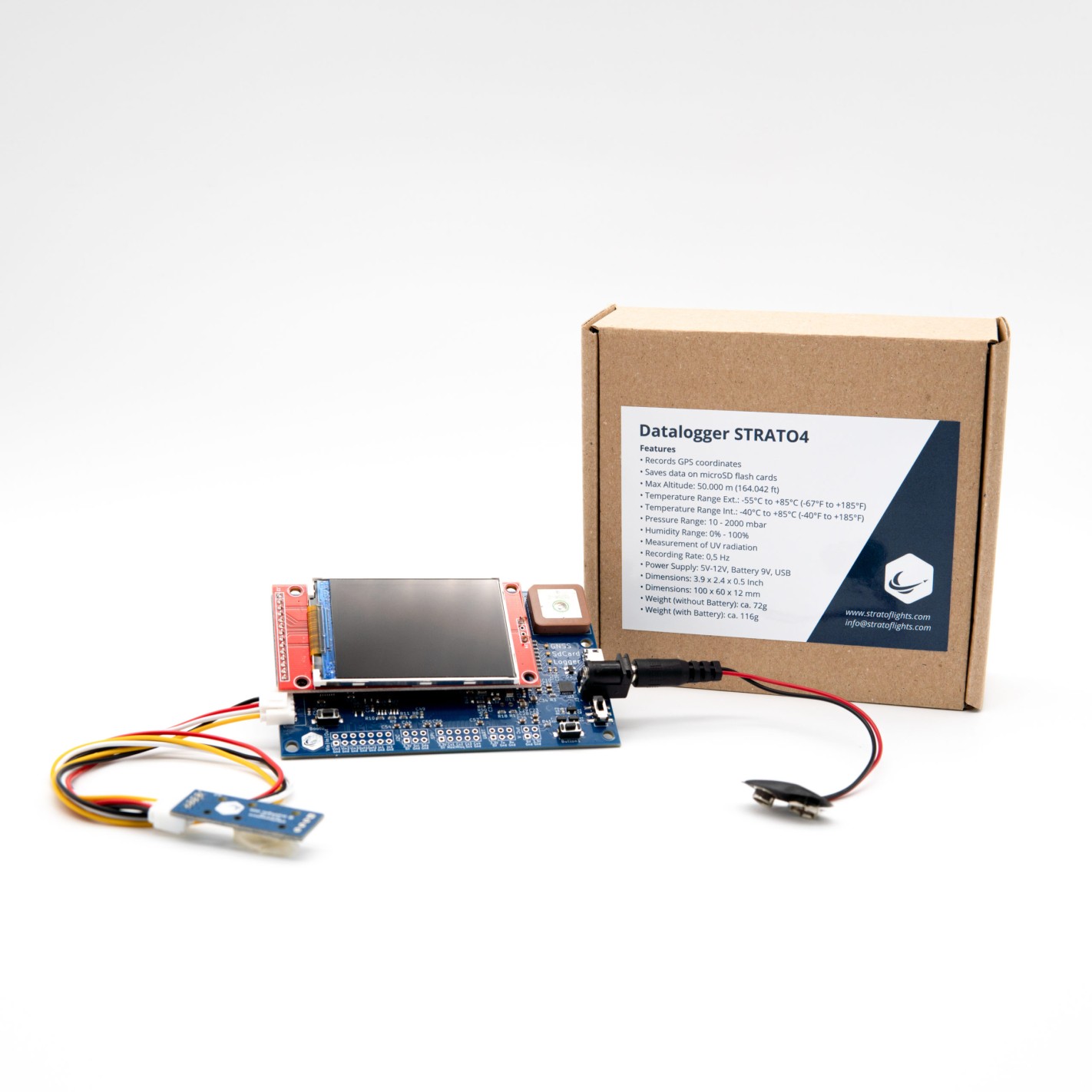

Descrição Datalogger STRATO4

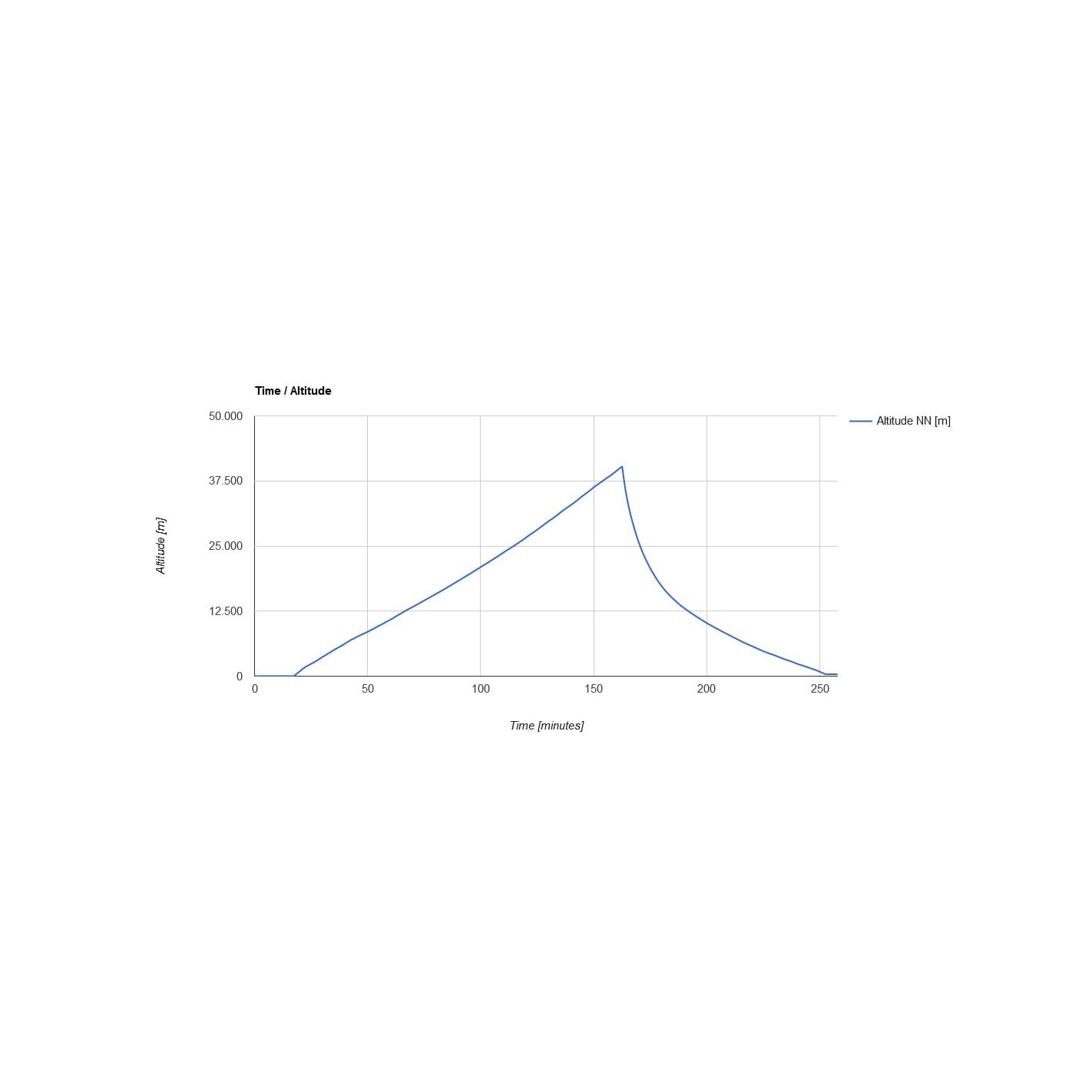

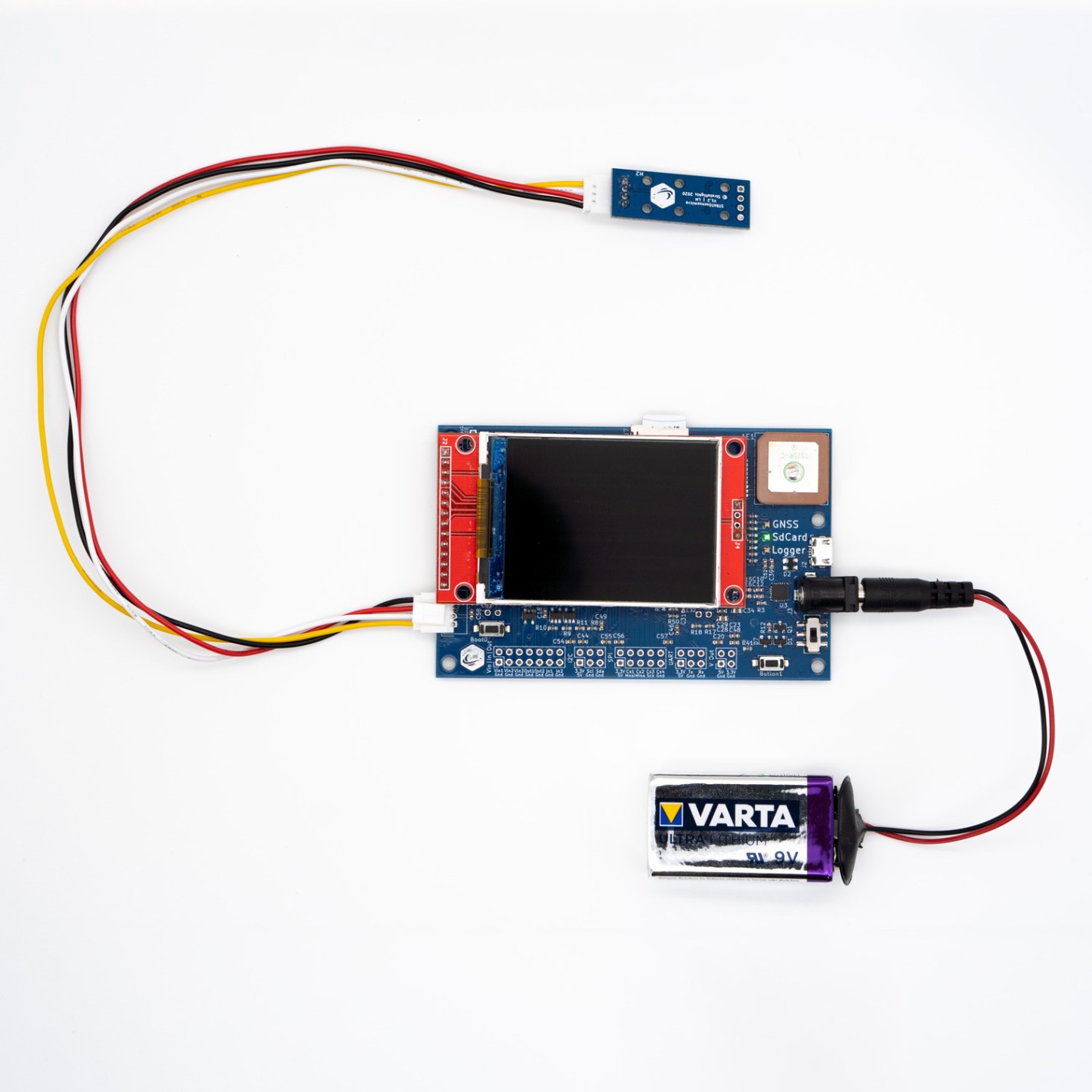

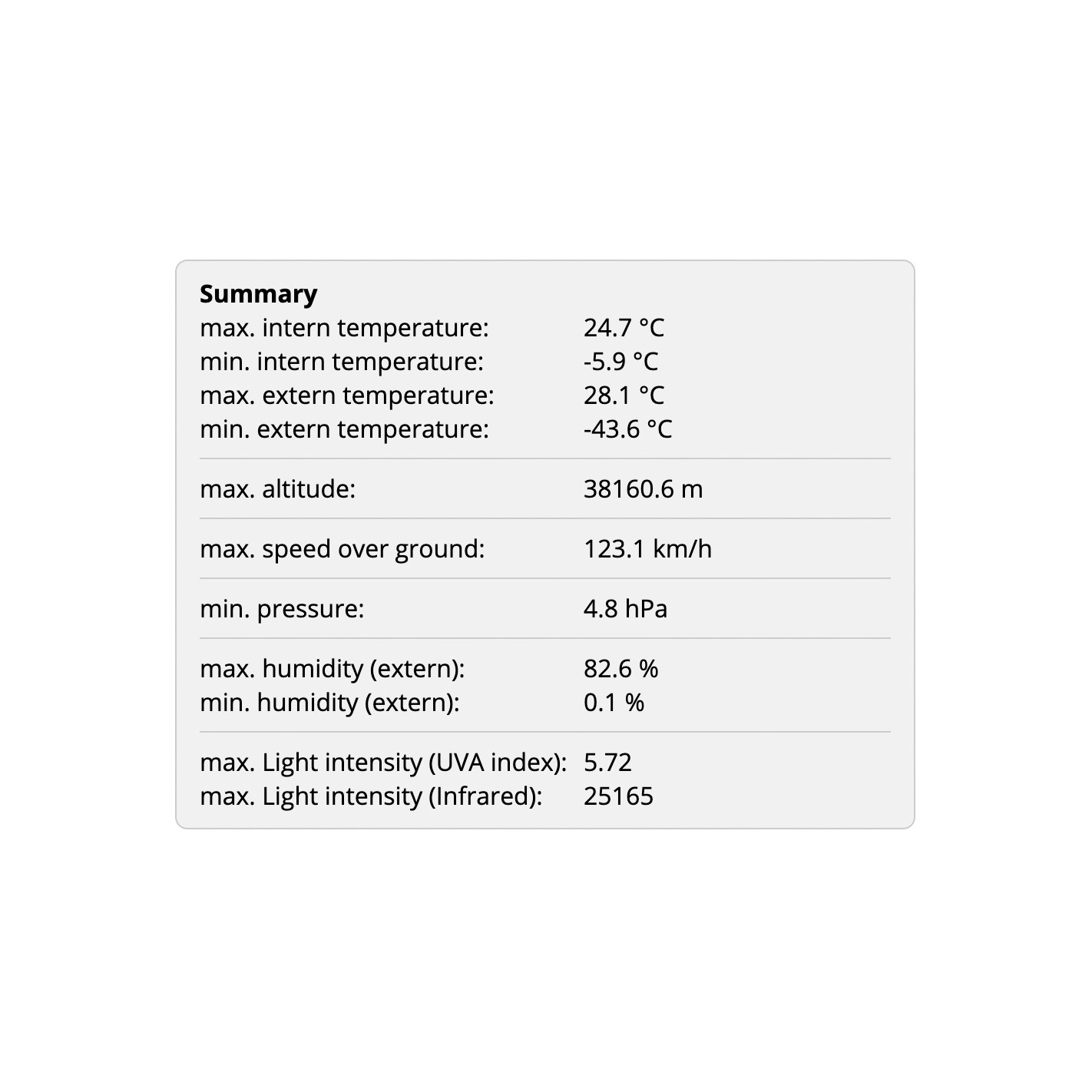

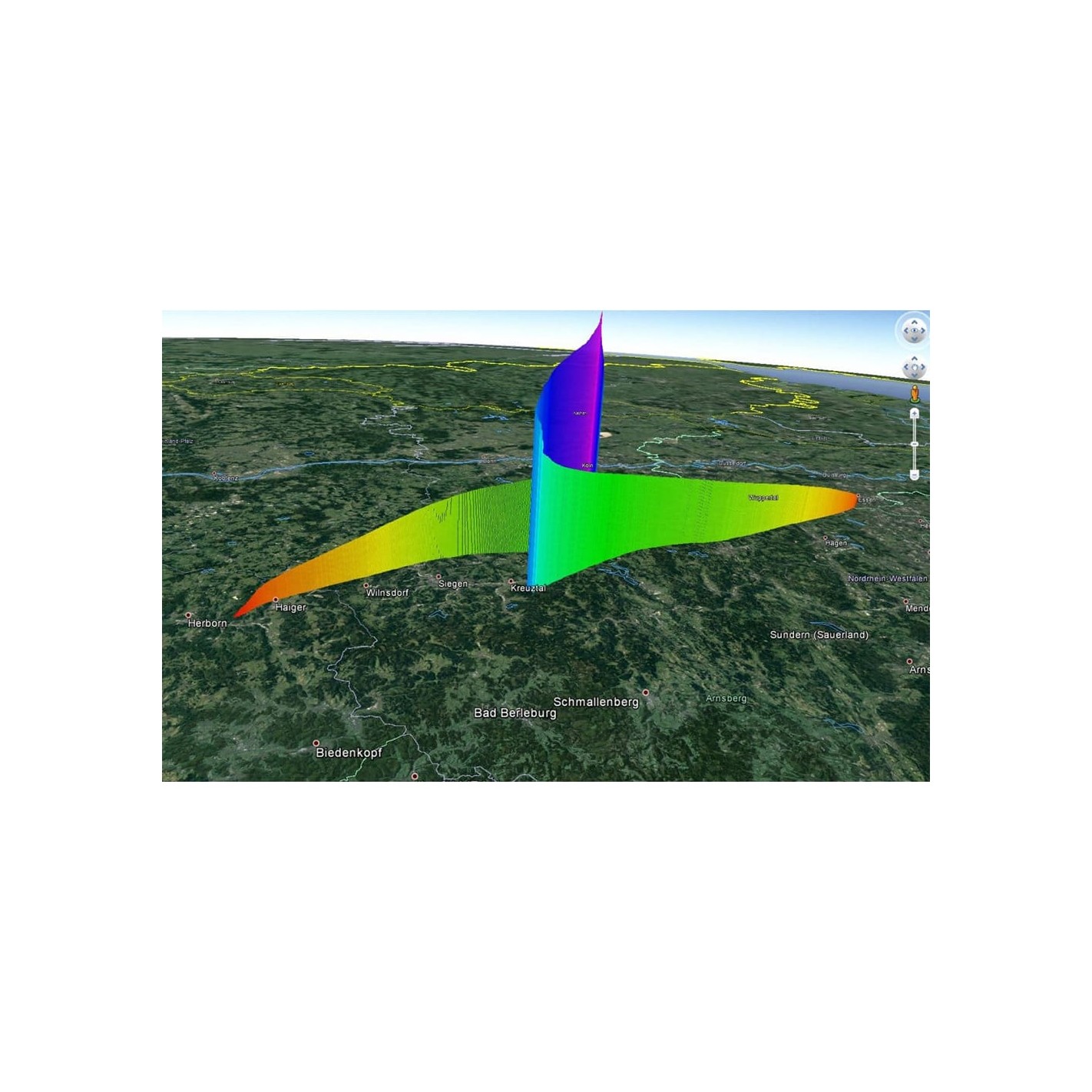

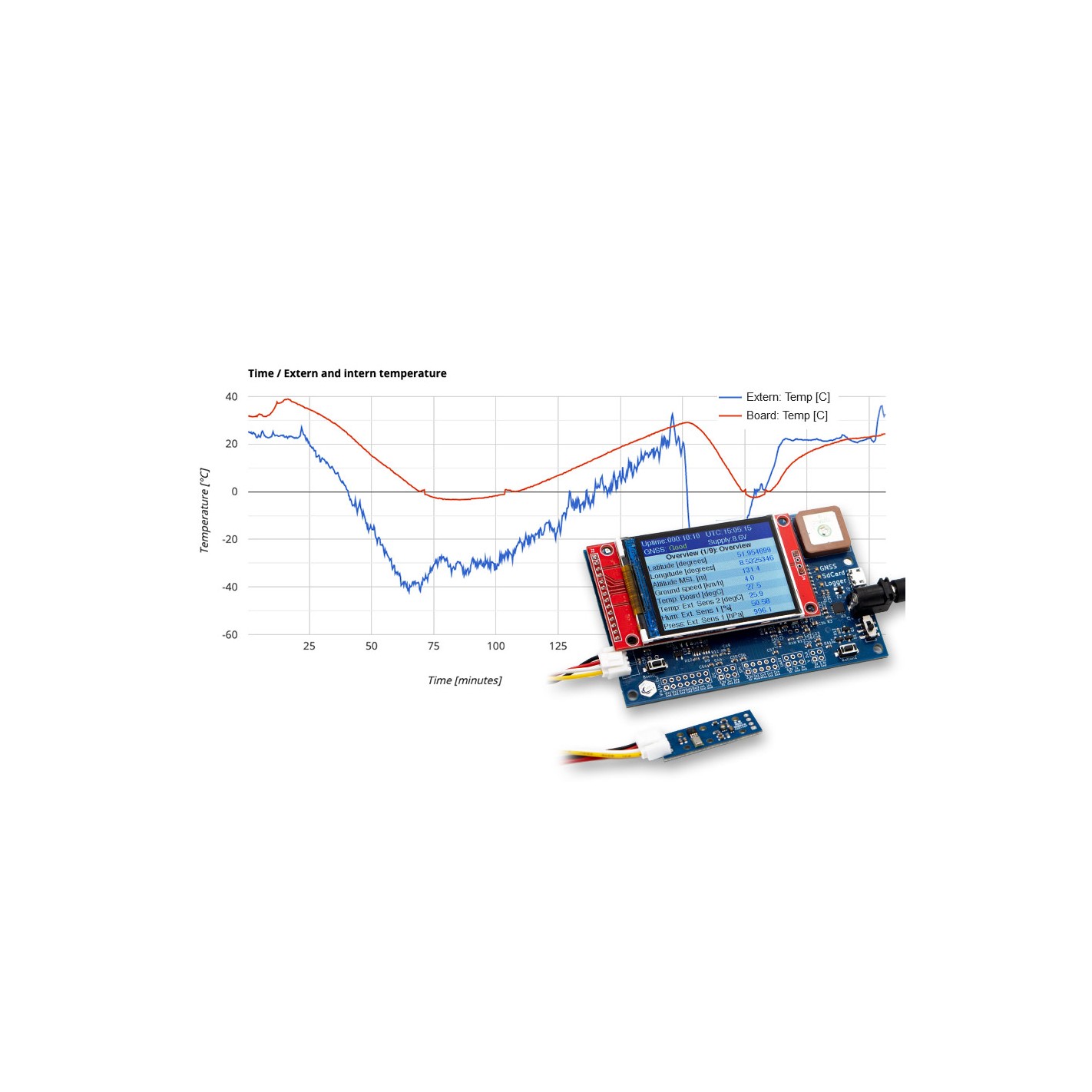

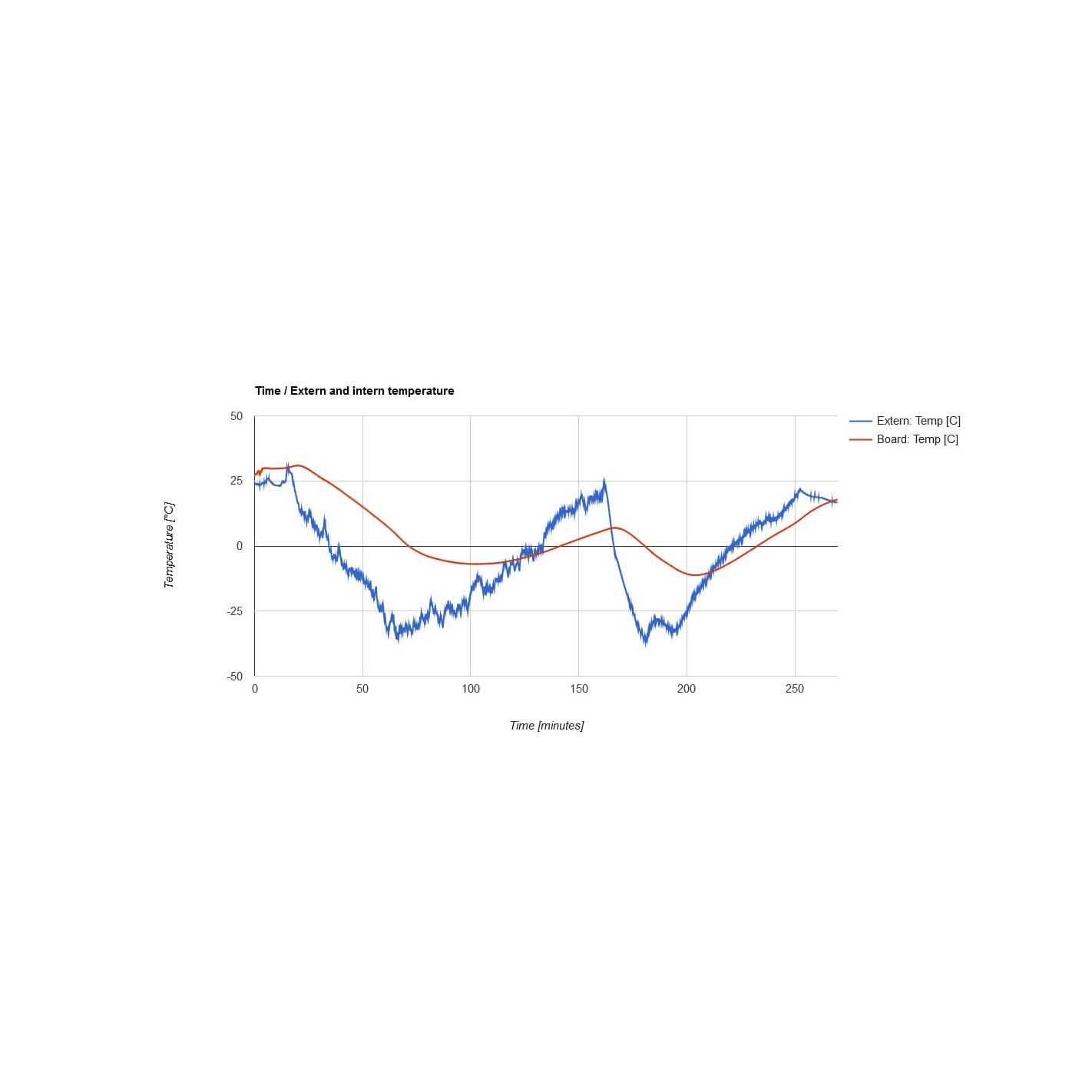

O registador de dados STRATO4 foi desenvolvido pelos engenheiros da Stratoflights especialmente para o registo de dados de medição de voos estratosféricos e regista dados até uma altitude de 50.000 metros. Com o registador de dados STRATO4, o segredo da altitude alcançada pode finalmente ser revelado. Para além da altitude e da posição GPS e, consequentemente, da velocidade, o STRATO4 regista de 2 em 2 segundos outros dados de medição, como a humidade, a temperatura interior e exterior, a radiação UV e infravermelha, a pressão atmosférica, etc., no cartão micro SD fornecido. Após o voo, os dados podem ser facilmente avaliados com a ferramenta Analisar os dados recolhidos no PC. A ferramenta cria vários gráficos com alguns cliques e, como caraterística especial, a trajetória de voo pode ser apresentada como uma curva 3D no Google Earth. Através de uma interface de série, o registador de dados oferece a possibilidade de ler os dados para as suas próprias extensões. Os sensores podem ser ligados ao exterior da sonda por meio de um cabo de 30 cm de comprimento, de modo a que o registador de dados esteja protegido no interior contra as influências extremas da estratosfera. Graças ao seu design leve e económico em termos de espaço, é ideal não só para atingir altitudes máximas de voo com o balão meteorológico, mas também para iniciar um verdadeiro voo de investigação na estratosfera, graças à extensa aquisição de dados. A operação é muito simples, todos os valores são mostrados num grande ecrã a cores e não são necessários conhecimentos de programação. Por isso, o registador de dados STRATO4 deve estar a bordo de todos os voos estratosféricos.

Características

• Módulo GPS desbloqueado: armazena dados até 50.000 metros de altitude. A maioria dos módulos GPS são bloqueados a altitudes superiores a 18.000 metros
• Guarda dados a cada 2 segundos num cartão micro SD como um ficheiro .csv
• Análise fácil dos dados através da leitura do cartão micro SD
• Operação simples, sem necessidade de conhecimentos de programação
• Ferramenta online: Avaliação do registador de dados para criação de gráficos
• Ferramenta online: Avaliação do registador de dados para criar uma curva de voo 3D no Ayvri

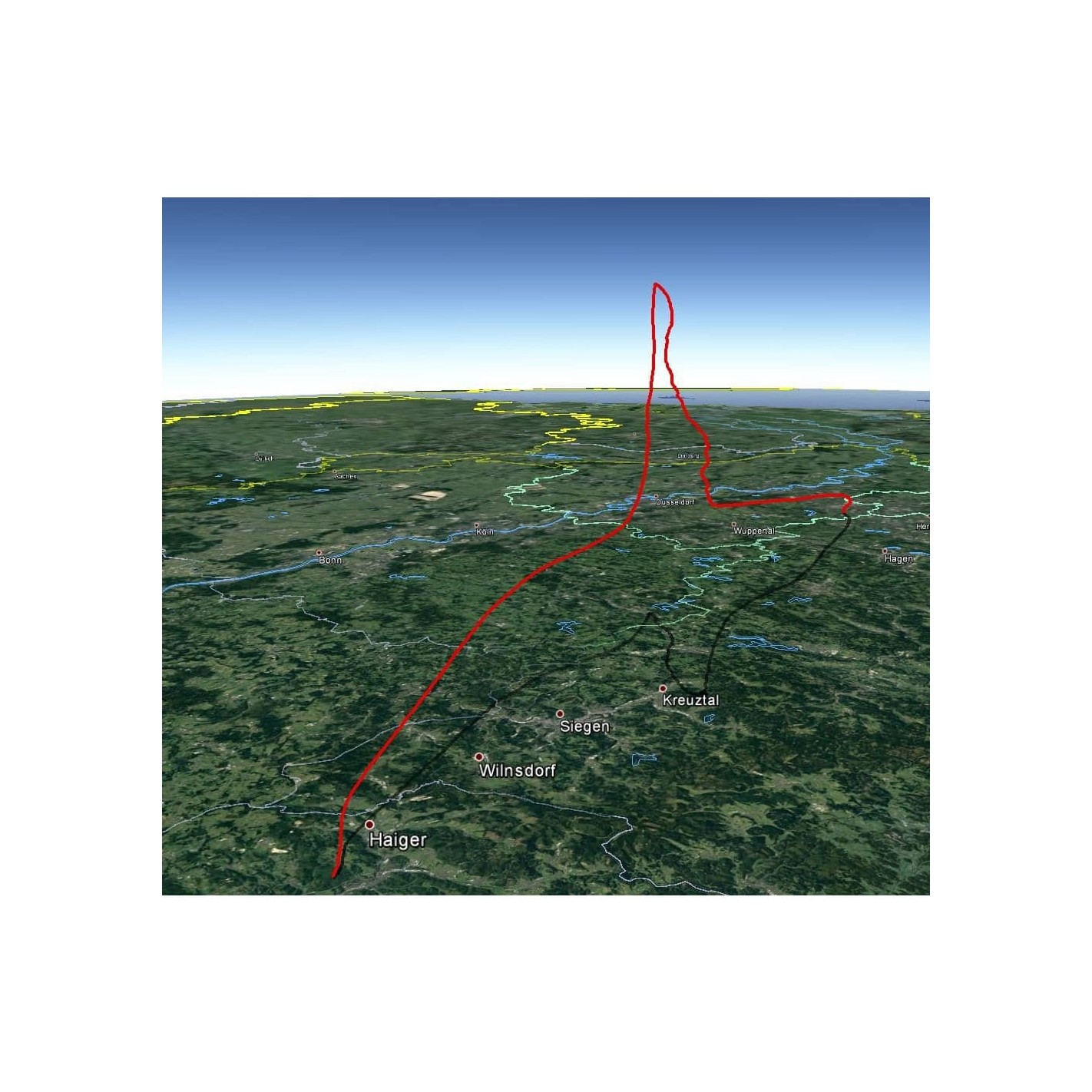

• Ferramenta online: Avaliação do registador de dados para a criação de uma curva de voo 3D no Google Earth
• Interface de dados UART: para leitura dos valores medidos e dos dados GPS, por exemplo, com um Raspberry Pi
• Design leve e compacto (72g) com grande ecrã a cores
• Funcionamento a pilhas (9V)
• Manual de instruções totalmente ilustrado

Dados de medição

• Tempo de funcionamento atual
• Data e hora (UTC)
• Sinal GPS válido
• Número de satélites utilizados
• Posição GPS (longitude e latitude)
• Velocidade sobre o solo
• Velocidade para cima e para baixo
• Altitude do ar
• Temperatura interior
• Temperatura exterior
• Humidade
• Pressão atmosférica
• Radiação UV
• Radiação infravermelha
• Intensidade da luz branca
• Intensidade da luz vermelha
• Intensidade da luz verde
• Intensidade da luz azul
• Tensão da bateria
