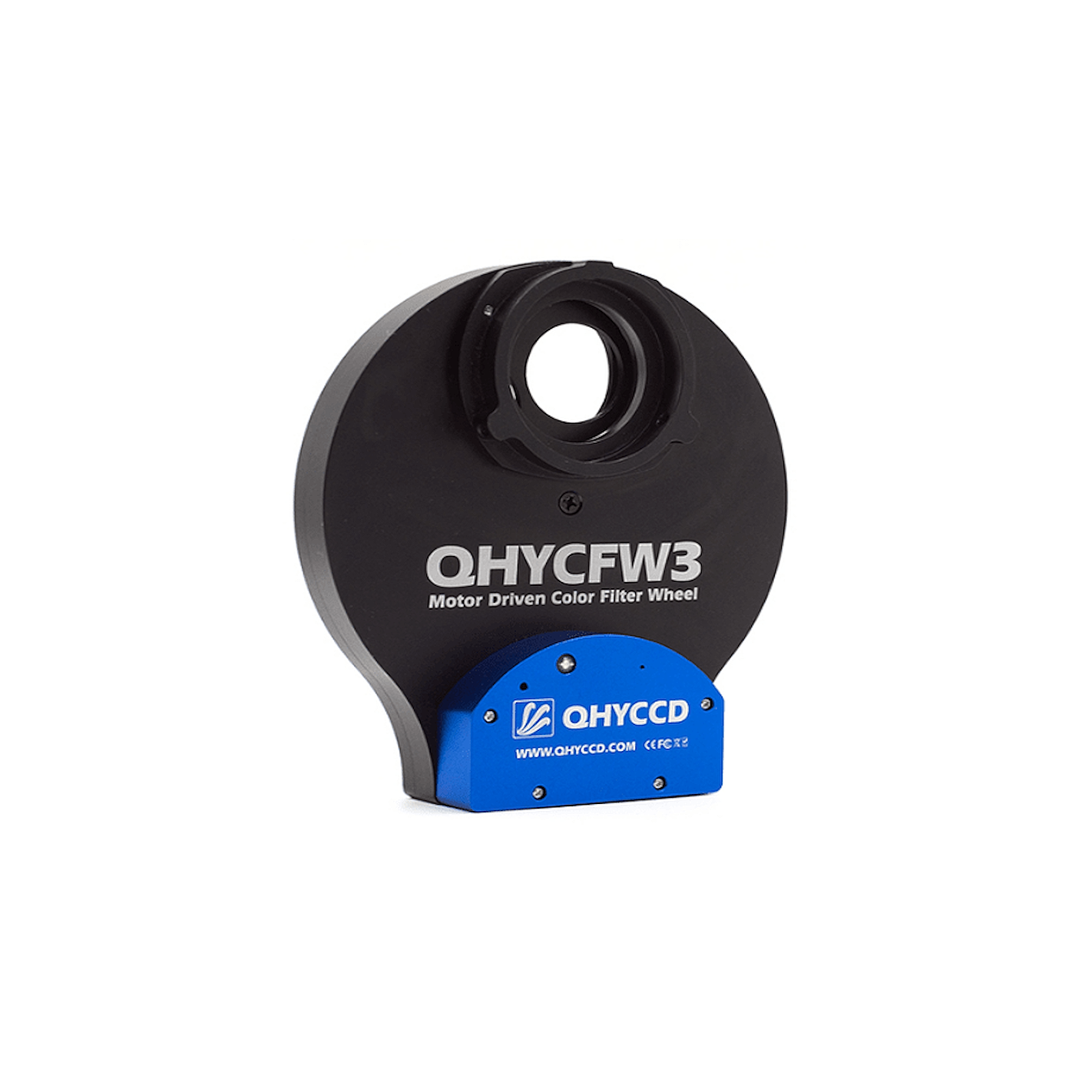

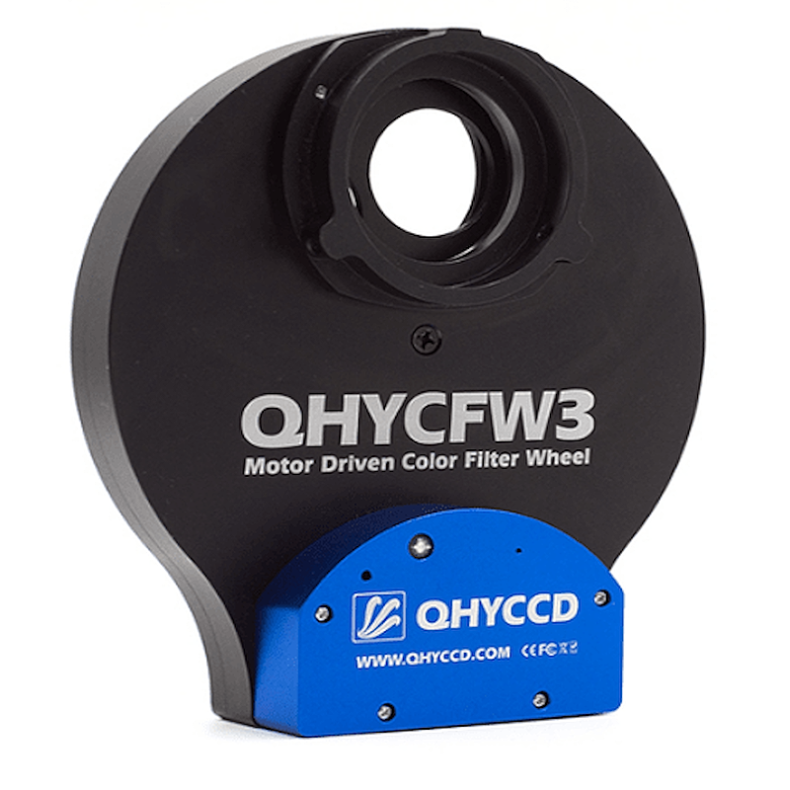

As rodas filtrantes QHYCFW3 melhoram as suas antecessoras , as QHY 2ª. ª geração , com um novo motor de acionamento por fricção (em vez das engrenagens utilizadas na versão anterior), que não tem folgas e permite um posicionamento e paragem de alta precisão.
Trata-se de um motor de passo híbrido ultrafino de alta qualidade, com maior precisão e um ângulo de passo mais pequeno, fechado e, por conseguinte, protegido do pó e de outros agentes externos, o que melhora a fiabilidade e a vida útil do motor. Este motor permite inverter o sentido de rotação do carrossel, que pode rodar no sentido dos ponteiros do relógio ou no sentido contrário.
Possui dois modos de controlo e a comutação entre os dois é simples, bastando um botão.
-
-
- Porta QHYCFW de 4 pinos
- Porta USB
E
spessura +contra-foco consumido pelo adaptador do lado da câmara *Roscasuportada pelo
filtro
em
carrossel(ambos os lados)Raio/diâmetro do padrão de
6 orifícios
Adaptador do lado da câmara: diâmetro interior / espessuratotal Limitação da altura do filtrodisponível
Peso
QHYCFW3S-US (UltraSlim)
15,5 mm.+4mm.
7
Posições - 1,25″ 7
posições - 31 mm.
M-42 - R 27 / ø 54
2″ - 11mm.
5.5 mm.
419 gr.
QHYCFW3S-SR (standard)
20 mm.+4mm.
7
Posições - 1,25″ 7
posições - 31 mm.
M-42 - R 27 / ø 54
2″ - 11mm.
10 mm.
446 gr.
QHYCFW3M-US (UltraSlim)
17 mm.+2mm.
7 posições - 36 mm.
M-54 - R 31 / ø 62
2″ - 9mm.
5.5mm
691 gr.
QHYCFW3M-SR (standard)
20,5 mm.+2mm.
5
posições - 2″ 5
posições - 50 mm. (redondo)
M-54 - R 31 / ø 62
2″ - 9mm.
10 mm.
728 gr.
QHYCFW3L
21,5 mm.
7 Posições
- 2″ 7
Posições - 50 mm (redondo)
M-54 - R 31 / ø 62
2″ - 9mm.
10 mm.
911 gr.
QHYCFW3XL
21,5 mm.
9 Posições
- 2″ 9
Posições - 50 mm (redondo) 7
Posições - 50*50 mm (quadrado)
M
-62×0,75R 34 / ø 68
77'3mm. - 12mm.
10 mm.
1500 gr.
Focus Costas consumidas
Para facilitar o cálculo, todos os dados apresentados são a distância focal posterior consumida quando se utiliza o adaptador, que não é necessariamente igual à espessura do próprio componente. Todos os dados do adaptador fornecidos pela QHYCCD baseiam-se no aumento da distância focal (foco posterior consumido). Para mais informações, consulte: a página do fabricante Kits de adaptadores 2.0 (ComboA1~E1)
O cálculo da focagem posterior da roda do filtro consumida inclui duas partes: a espessura do corpo da roda do filtro (por exemplo, 15,5 mm para o CFW3S-US) e a focagem posterior consumida pelo adaptador da câmara (por exemplo, 4 mm para o CFW3S-US).
