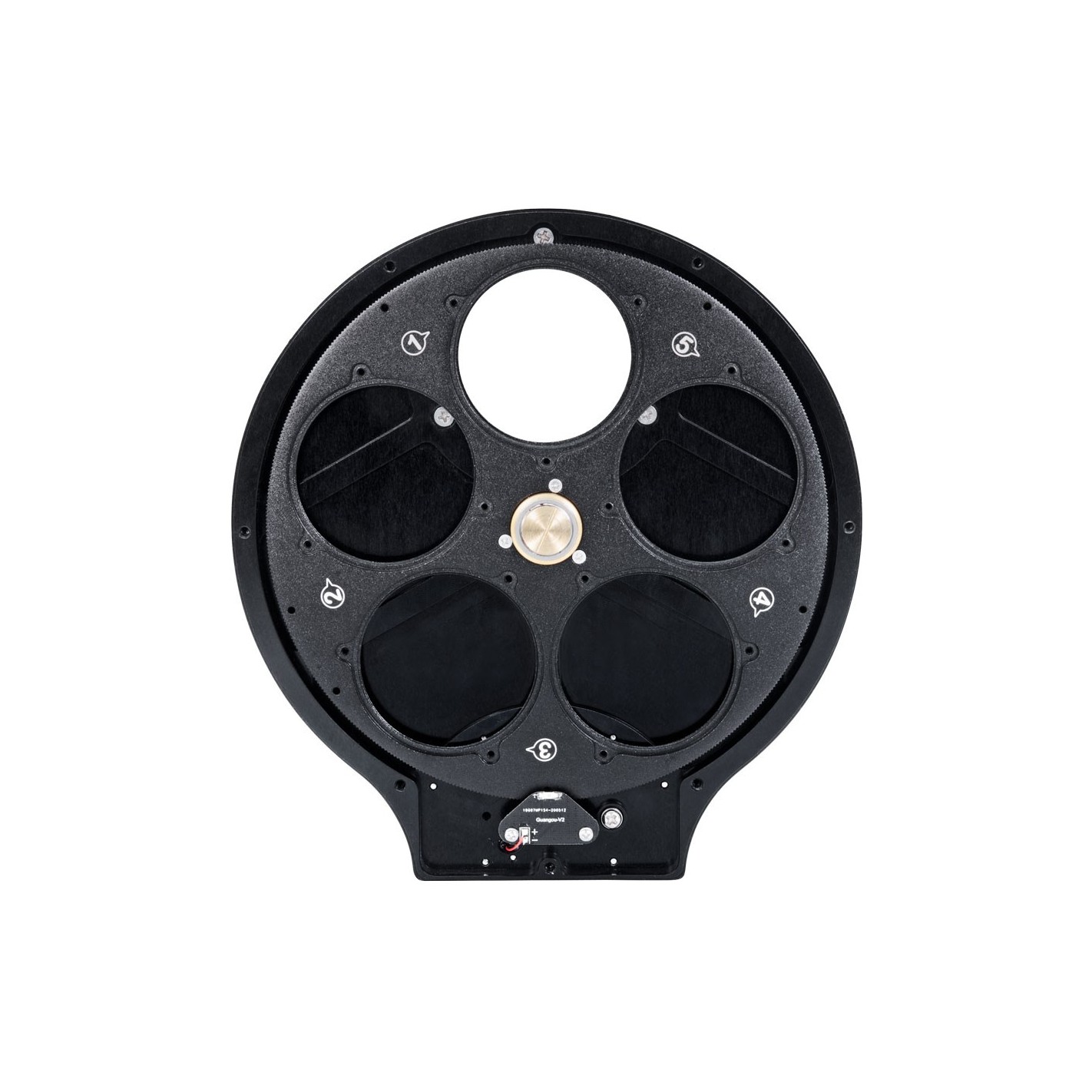

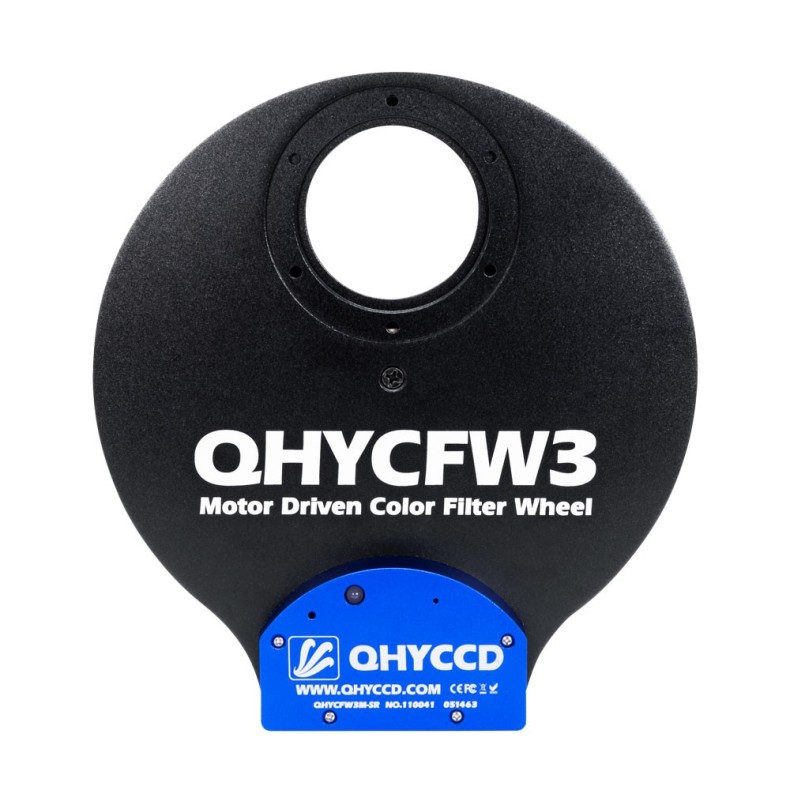

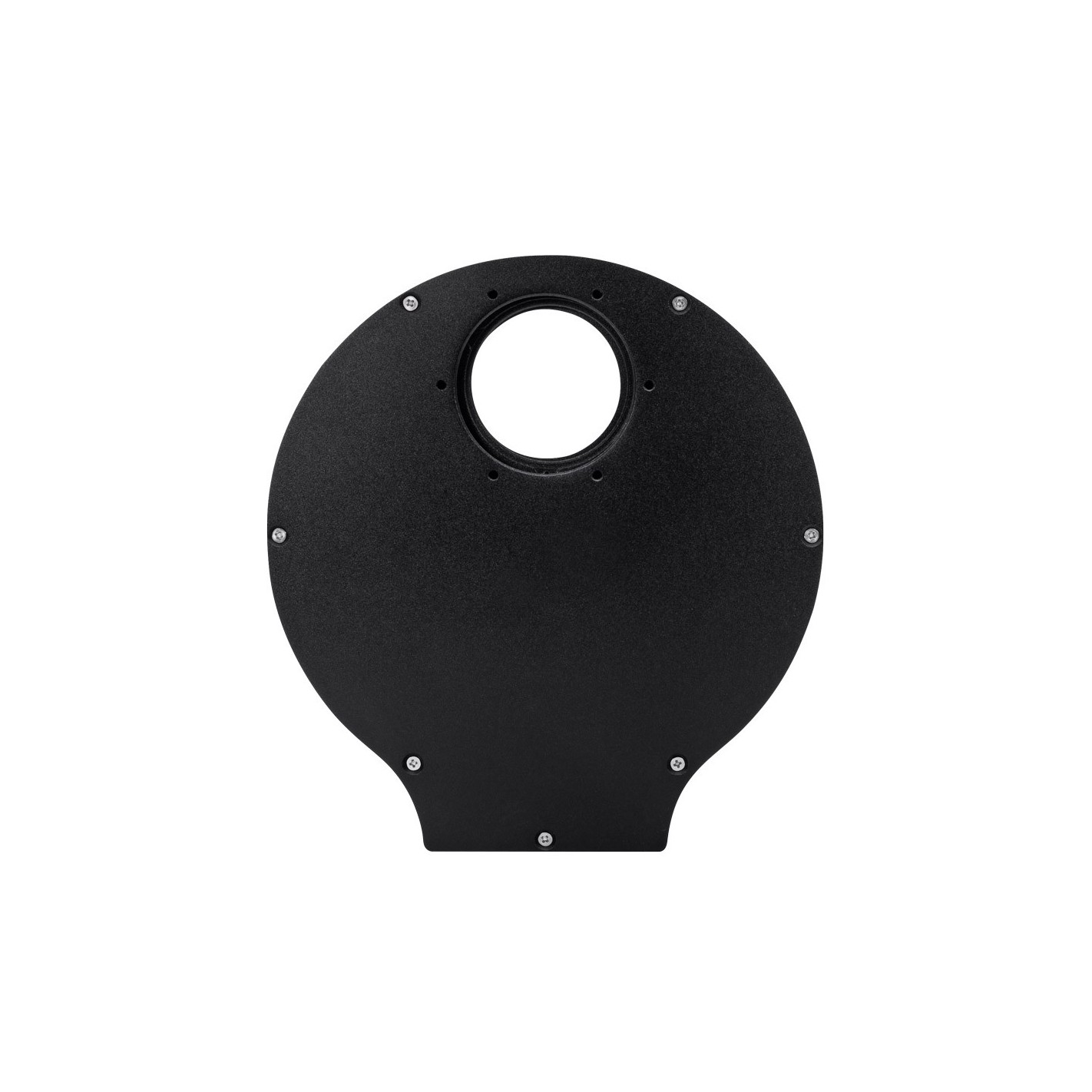

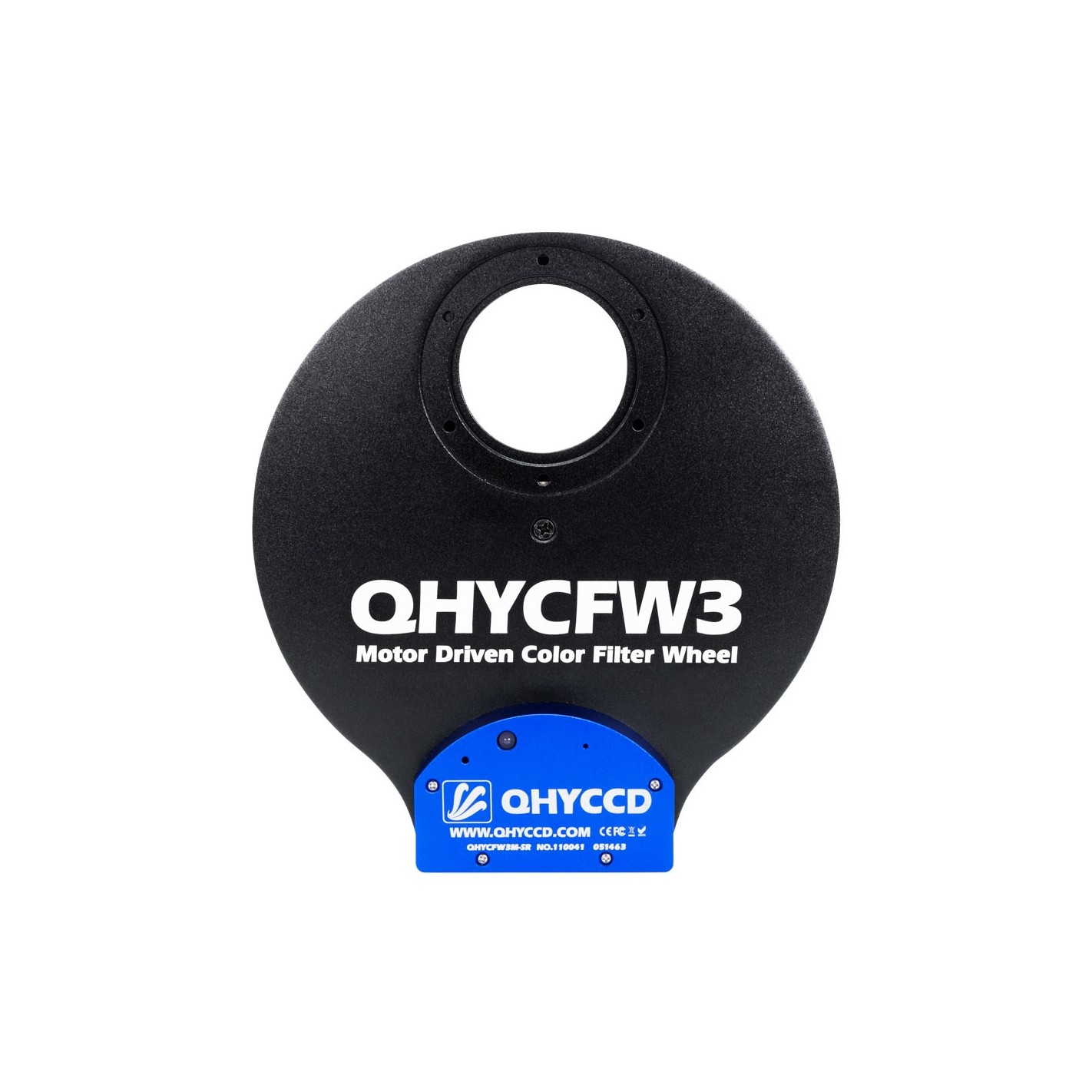

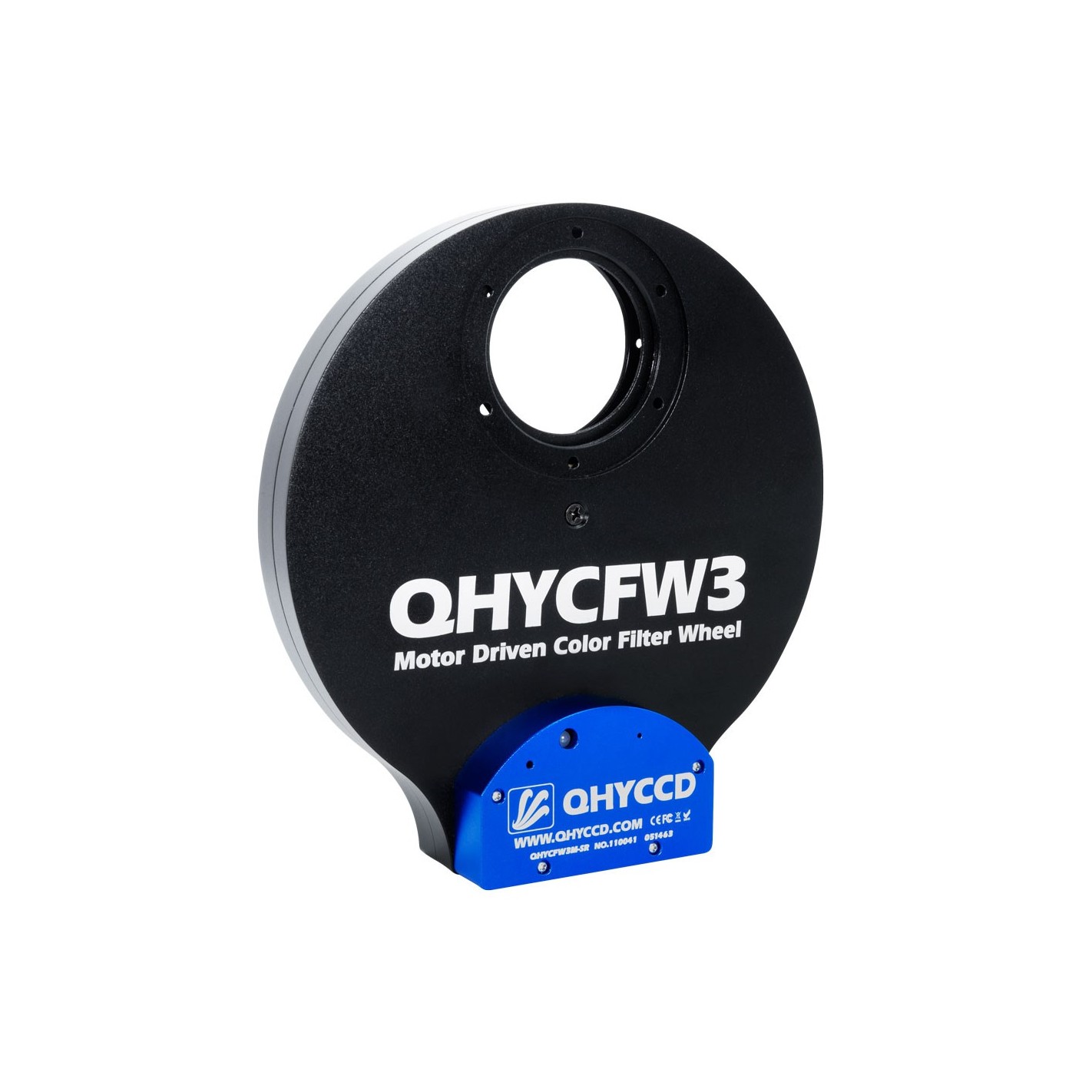

Roda de filtros QHY CFW3 Medium Standard 5 posições 2" ou filtros de 50mm não montados
A compatibilidade da roda de filtros a cores QHYCFW3 foi melhorada. O produto original só pode ser utilizado para fixar filtros montados de 1,25", enquanto a versão actualizada pode ser fixada a filtros não montados de 31 mm através dos orifícios para parafusos recentemente adicionados.
Motor superfino e fechado
A QHYCCD seleccionou um motor de passo híbrido ultrafino e de alta qualidade para este design de roda de filtro. Em comparação com o motor de passo PM utilizado em muitas rodas de filtro, o motor de passo híbrido tem uma maior precisão, um ângulo de passo mais pequeno e é mais caro. O motor é fechado para evitar a entrada de pó no motor, o que melhora a fiabilidade e a vida útil. A direção de rotação do filtro pode ser invertida: O carrossel de filtros pode ser rodado no sentido dos ponteiros do relógio ou no sentido contrário para completar a rotação rapidamente, o que é muito conveniente.
O corpo principal do QHYCFW3 é cortado a partir de uma única peça de alumínio por uma máquina CNC de precisão. O acabamento e a qualidade artesanal são requintados. Quando se segura o pequeno design, não se quer largar!
Sem folga, posicionamento de precisão
Quanto à evolução do motor, as rodas filtrantes utilizavam um redutor, enquanto esta roda filtrante de terceira geração utiliza uma unidade de fricção com folga zero. Além disso, posiciona e pára com grande precisão
Dois modos de controlo: porta QHYCFW de 4 pinos e porta USB
Existe um interrutor de botão de pressão no QHYCFWW3. O interrutor da porta série permite-lhe alternar rapidamente entre o modo de comunicação série e o modo de comunicação USB.
O QHYCFW3 suporta dois modos de tomada. Um é a tomada QHYCFW de 4 pinos. Se a sua câmara QHYCCD tiver a tomada de 4PIN, pode ligá-la diretamente ao QHYCFW3. A tomada 4PIN tem uma fonte de alimentação de 12V. Por isso, não é necessária qualquer fonte de alimentação adicional.
Se não tiver uma câmara QHYCCD ou se a câmara não tiver uma tomada QHYCFW de 4 pinos. Pode utilizar a tomada USB para ligar ao seu computador. O QHYCFW3 pode ser alimentado e controlado através da porta USB. Tenha em atenção que a corrente necessária ao utilizar o cabo USB é superior (780mA) à que a porta USB2.0 pode fornecer e alguns computadores limitam a corrente a 500mA. Neste caso, o QHYCFW3 pode retirar corrente da porta QHYCFW (a porta RJ11 de 6PIN do QHYCFW3) e é necessário um cabo de 12V para RJ11 para alimentar o QHYCFW2. Quando se utiliza este método. O consumo de corrente do cabo USB será reduzido para menos de 100 mA quando o motor estiver a rodar. (* O cabo de 12 V para RJ11 está listado como um item padrão após 2019.4).
Câmaras da série "A" com rodas de filtro: As câmaras QHY90A, QHY16200A, QHY695A/814A são sistemas de câmara tudo-em-um que incluem rodas de filtro.
A QHY90A tem uma roda de 7 posições para filtros de 36 mm não montados.
O QHY16200A tem uma roda de 5 ou 7 posições que suporta filtros montados de 2" e filtros não montados de 50 mm.
O QHY695A/814A tem uma roda de 7 posições para filtros não montados de 36 mm, ou uma roda de 8 posições para filtros montados de 1,25".
Pequeno, Médio Grande, Extra Grande
Existem quatro versões da roda de filtro QHYCFW3 de 3ª geração: QHYCFW3XL (tamanho extra grande), QHYCFW3L (tamanho grande), QHYCFW3M (tamanho médio) e QHYCFW3S (tamanho pequeno). Tanto o QHYCFW3M como o QHYCFW3S também estão disponíveis nas versões standard e slim. Para mais pormenores, consulte a página de especificações.
QHYCFW3S: tamanho pequeno. O QHYCFW3S suporta um carrossel com sete filtros montados de 1,25 polegadas ou um carrossel com seis filtros não montados de 36 mm. A versão fina do QHYCFW3 tem 15,5 mm de espessura e a versão standard tem 20,5 mm de espessura.

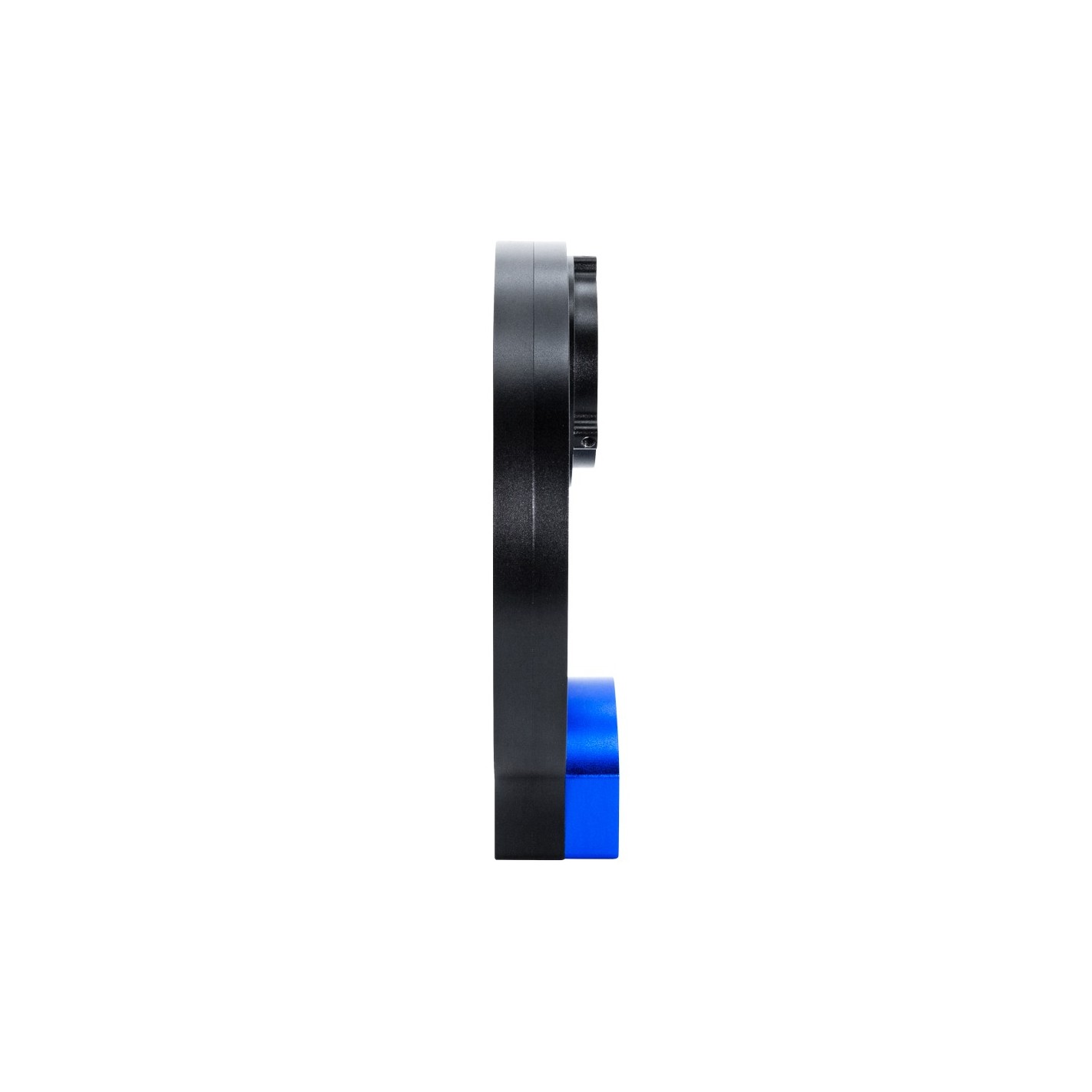

QHYCFW3M: Tamanho médio. O QHYCFW3M suporta um carrossel com cinco filtros de 2 polegadas montados ou não montados de 50 mm ou um carrossel com sete filtros não montados de 36 mm. A versão fina desta roda de filtros tem 17 mm de espessura e a versão standard tem 20,5 mm de espessura.
QHYCFW3L e QHYCFW3XL: Tamanho grande e extra-grande. O QHYCFW3L suporta um carrossel com sete filtros de 2 polegadas montados ou 50 mm não montados. O QHYCFW3XL suporta um carrossel com nove filtros de 2 polegadas montados ou 50 mm não montados, ou um carrossel com sete filtros quadrados de 50 mm não montados.
MODELO
|
GROSSORA
|
CARROUSO
|
LIMITE DE ALTURA DISPONÍVEL (SERÁ CONSIDERADA A POSSIBILIDADE DE DEIXAR O ESPAÇO LIVRE）
|
PESO
|
| QHYCFW3XL |
21.5 mm |
9 posições 2" (50mm )redondo 7 posições 50mm*50mm quadrado |
10 mm |
1500g |
| QHYCFW3L |
21.5 mm |
7 posições 2" (50mm )redondo |
10 mm |
911g |
| QHYCFW3M (padrão) |
20.5 mm + 2 mm |
5 posições 2" (50mm) redondo |
10 mm |
728g |
| QHYCFW3M |
17 mm + 2 mm |
7 posições 36mm não montado |
5,5 mm |
691g |
| QHYCFW3S (Padrão) |
20 mm + 4 mm |
7 posições 1,25", 31mm não montado |
10 mm |
446g |
| QHYCFW3S |
15.5 mm + 4 mm |
7 posições 1.25", 31mm sem montagem |
5,5 mm |
419g |
Roda de filtro QHY CFW3 Medium Standard 5 posições filtros 2" ou 50mm não montados
