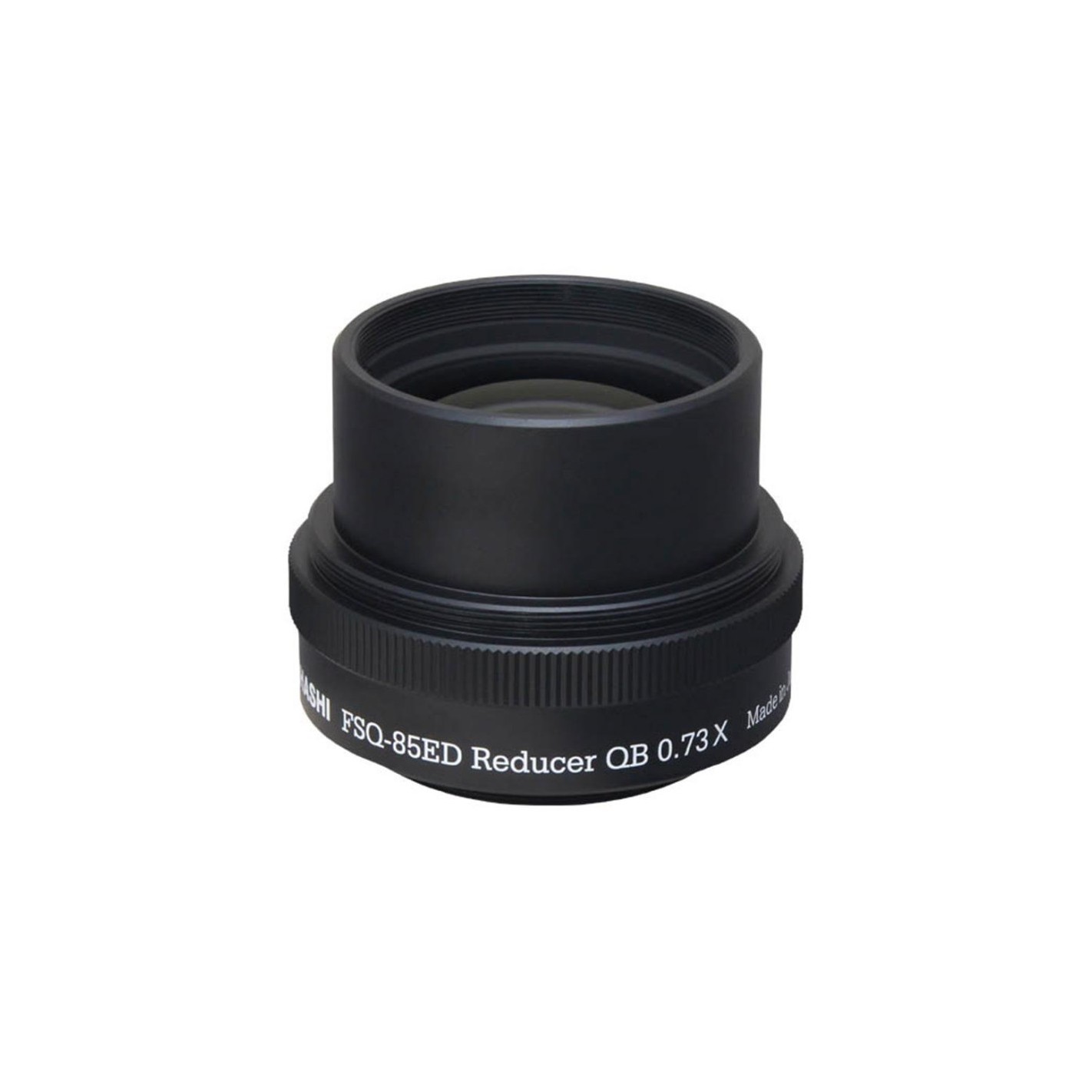

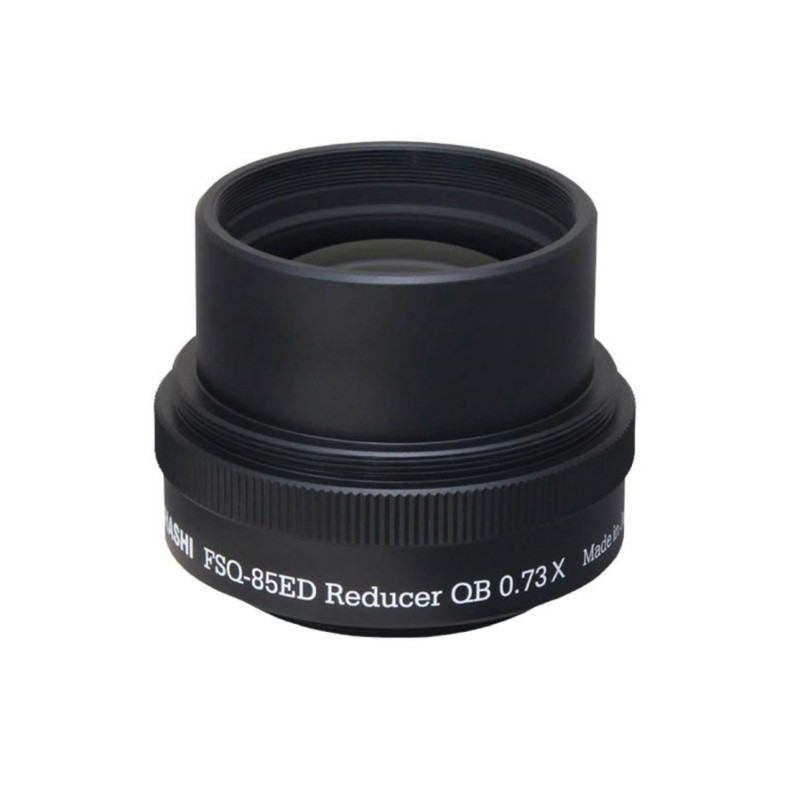

Takahashi Redutor focal RD-QB 0,73x (18B) para FSQ-85EDX
Takahashi O design clássico da Petzval dos tubos FSQ foi suficiente para proporcionar um desempenho ótico de topo de gama com sistemas de captação de formato APS-C. A aberração central foi corrigida e a curvatura de campo na periferia foi contida. Mas com o advento dos sensores full-frame com pixéis pequenos, o redutor existente, o modelo QE0.73x, mostra os seus limites.
Takahashi Por isso, a empresa decidiu modernizar o redutor focal específico do seu astrografo FSQ-85EDX para o adaptar às limitações dos sensores digitais atualmente disponíveis no mercado, recuperando assim todo o seu potencial astrofotográfico.
Takahashi A revisão do redutor 0,73x do refrator FSQ-85EDX é a continuação lógica do aparecimento do corretor de campo 1,01x, cujo objetivo era permitir que o astrográfico cobrisse perfeitamente todo o formato.
Com o redutor QB0,73x, a curvatura do campo é melhorada e a distância focal é reduzida em quase um quarto; a distância focal aumenta para 330 mm (F/D 3,9).
ZWO Takahashi Aspeto do centro e dos 4 cantos de uma imagem obtida com uma câmara ASI2600MC Pro associada ao telescópio FSQ-85EDX equipado com o redutor QB0,73x.
O redutor utiliza um novo vidro ED, altamente refrativo e com uma dispersão muito baixa. É composto por 4 lentes divididas em 2 grupos. O cromatismo é ainda mais reduzido e o tamanho da mancha RMS na periferia do campo é reduzido para metade, reduzindo o tamanho das estrelas em um terço.
No centro, o raio da mancha é de 1,6 mícrones RMS, 1,9 mícrones na periferia do formato APS-C e 3,9 mícrones na extremidade do formato APN. Com este desempenho, o FSQ-85EDX confirma a sua reputação de excelência em astrofotografia, mesmo quando combinado com os actuais sensores digitais full-frame.
Montagem
Takahashi O redutor QB0.73x é aparafusado diretamente no colar da estrutura rotativa localizado na saída do visor FSQ-85EDX.
O backfocus mecânico do corretor é de 72,2 mm e a rosca de saída é no formato macho M56x0,75. Para recuperar os 56,2 mm necessários para montar um anel T de campo largo e uma câmara, é indispensável utilizar o adaptador fotográfico CA-35 (SKY-90, ref. TATKA35201) à saída do redutor.
ZWO A montagem de uma câmara é efectuada da mesma forma, utilizando o CA-35 (SKY-90). ZWO Para recuperar as roscas de entrada do trem de acessórios (M48 ou M42), este deve passar pelo anel de conversão OU073 especialmente concebido pelo distribuidor.

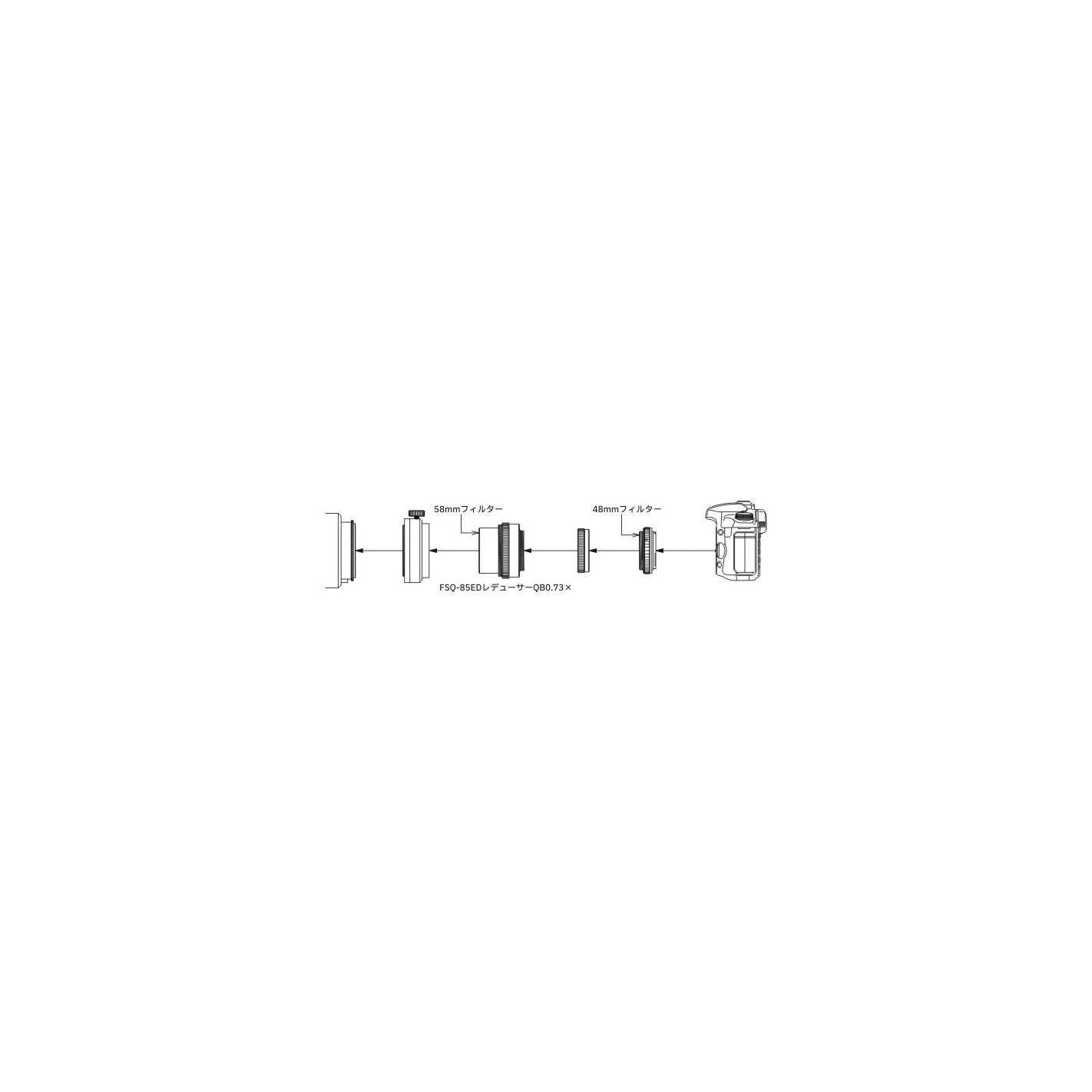

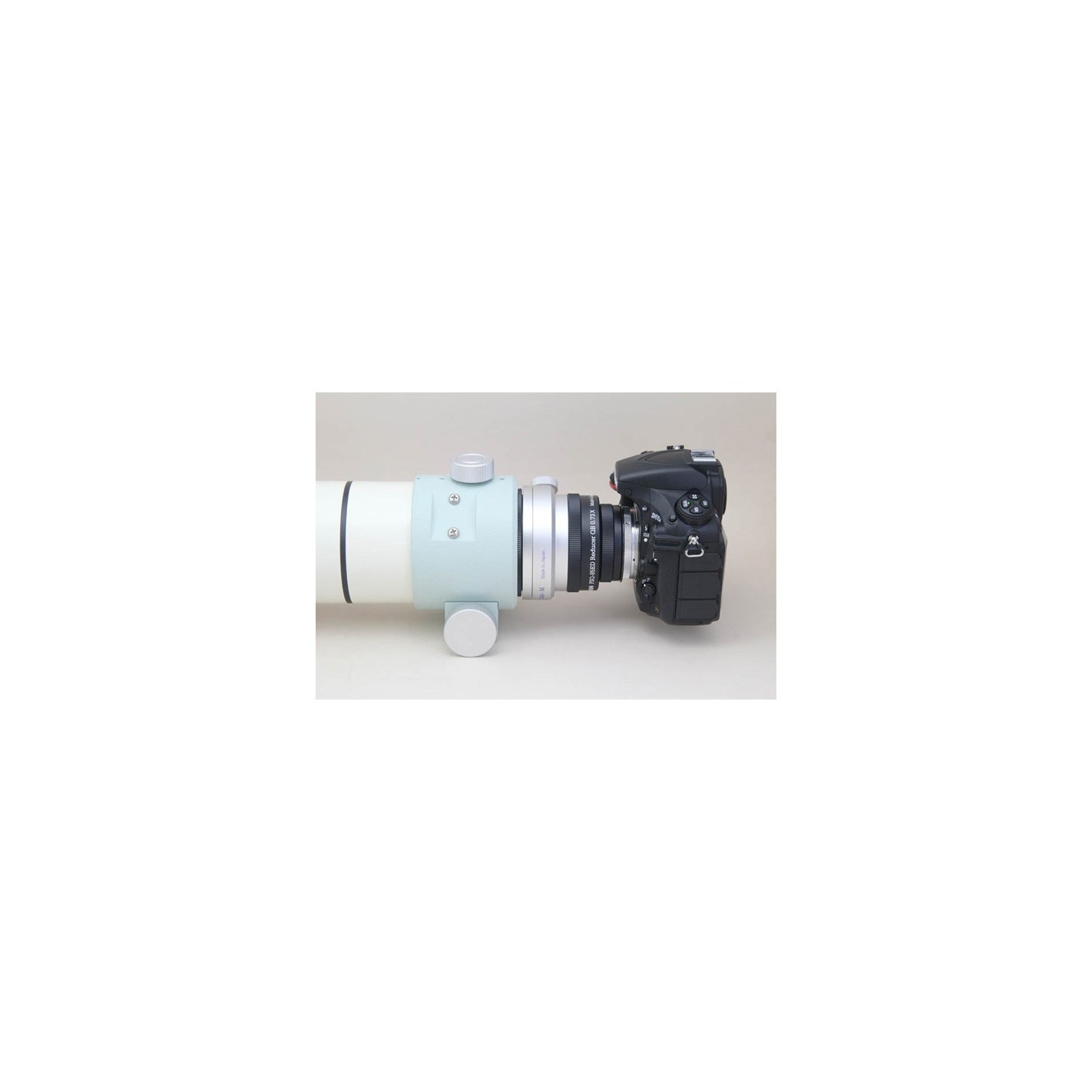

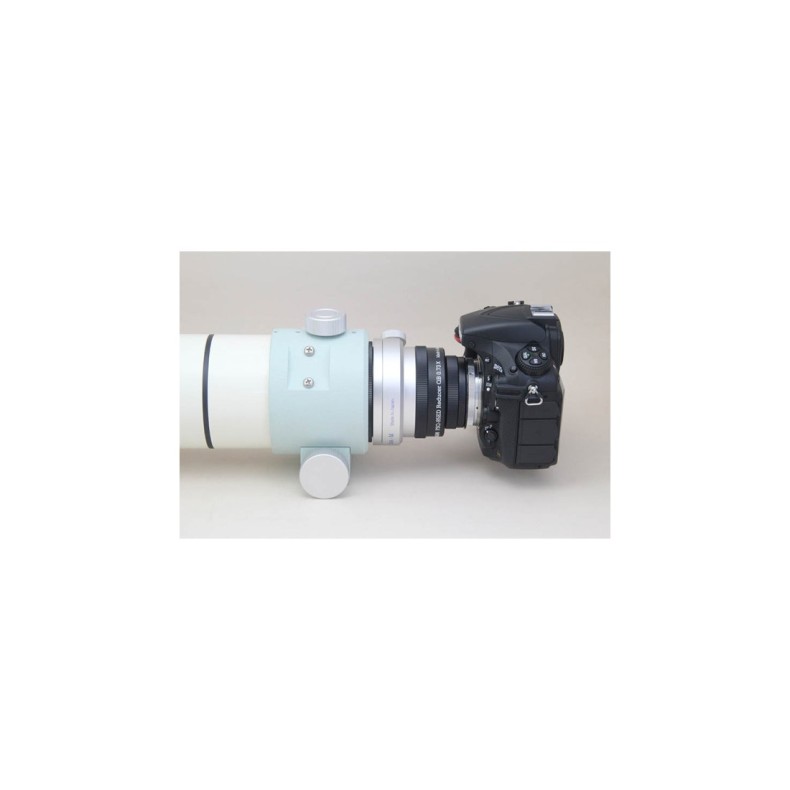

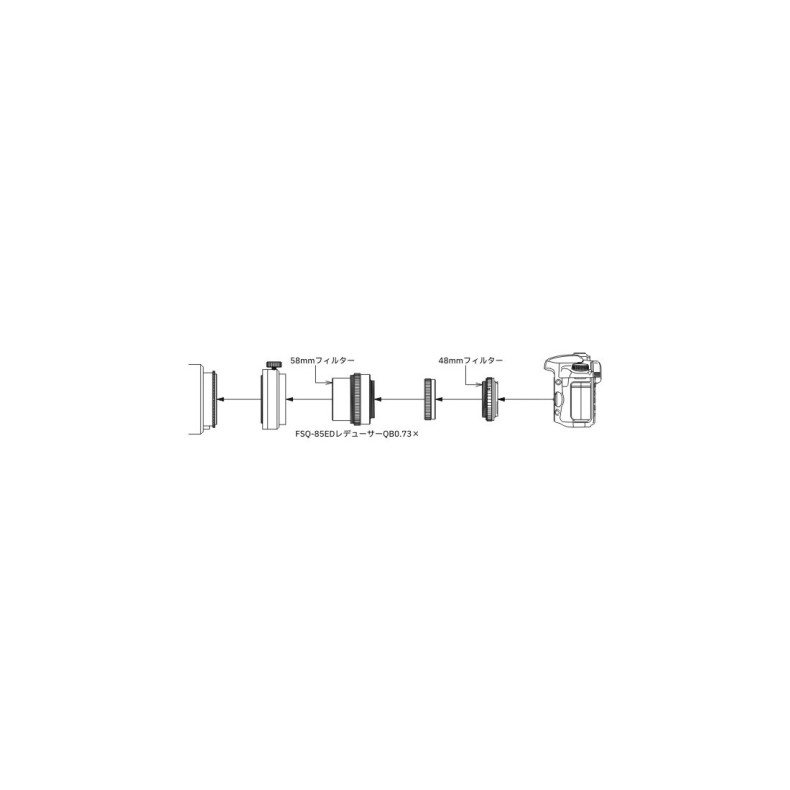

Takahashi Montagem de uma caixa de câmara atrás do redutor QB0.73x para FSQ-85EDX
