Corretor de campo/flattener TS-Optics 1.0x para refractores entre 80-155mm de diâmetro
Corretor de campo TS PHOTOLINE 1.0x para telescópios refractores APO e ED
Este corretor é adequado para refractores a partir de uma abertura de 80 mm. Funciona muito bem com os refractores PHOTOLINE apos e ED de 80 mm de abertura para cima da TS-Optics. O corretor oferece uma iluminação e correção muito boas até 45 mm de diâmetro (círculo de imagem), pelo que pode ser utilizado muito bem em câmaras com sensores full-frame.
Ajuste o corretor individualmente à sua câmara e ao seu refrator - acabaram-se as batalhas de adaptadores!
Uma parte essencial do corretor é o ajuste fino integrado. Ao rodar o anel serrilhado no corretor, pode ajustar a distância ao sensor com uma precisão de fracções de milímetro. Quando tiver atingido a distância desejada, fixe-a com o parafuso de bloqueio. Desta forma, é possível determinar a distância ideal através de exposições de teste com a câmara acoplada, sem quaisquer adaptadores ou anéis de ajuste adicionais. A câmara não roda durante o ajuste fino.

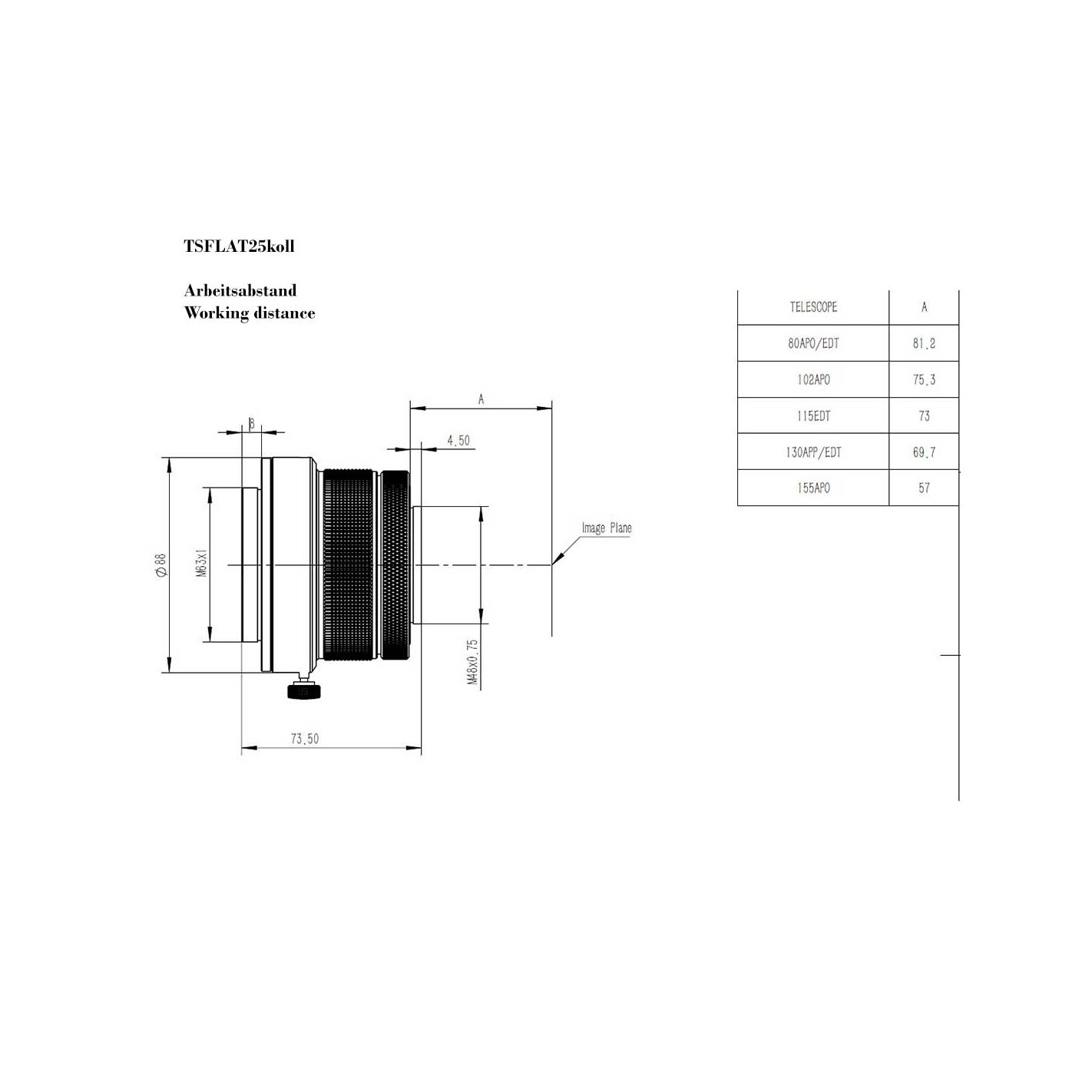

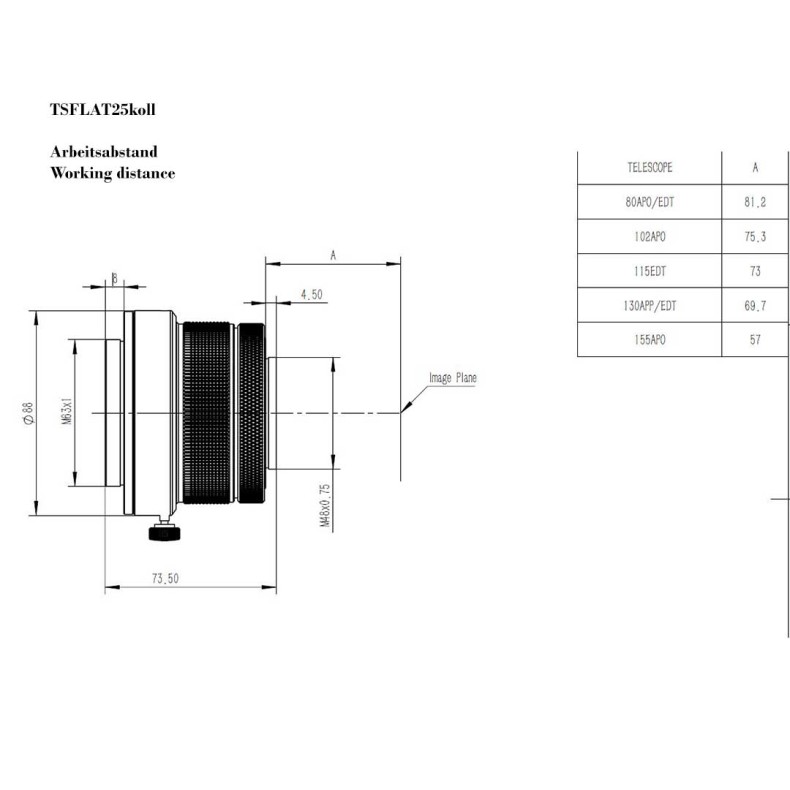

Os seguintes ajustes são recomendados a partir da posição mais interna do ajuste para o sensor:
abertura 80 mm / relação de focagem f/6 - 81.2 mm
abertura 80 mm / relação focal f/7 - 80.2 mm
Abertura 102 mm / relação focal f/7 - 75,3 mm
Abertura 115 mm / relação de focagem f/7 - 73,0 mm
Abertura 125 mm / relação de focagem f/7.8 - 69.7 mm
Abertura 130 mm / relação de focagem f/7 - 69,7 mm
Abertura 140 mm / relação de focagem f/6.5 - 68.0 mm
Abertura 155 mm / relação de focagem f/8 - 57.0 mm
Ligação ao telescópio:
Este redutor Photoline tem uma rosca macho M63x1 no lado do telescópio. Muitos focadores já possuem esta rosca como padrão. É claro que estão disponíveis adaptadores para outras roscas, como M68x1.
Exemplo de aplicação: como definir a distância:
Definir a distância correcta é muito fácil, como demonstrado no exemplo seguinte:
Telescópio: refrator com 130 mm de abertura f/7, ou seja, 910 mm de distância focal.
Câmara: SLR com 55 mm de distância entre a rosca M48 e o sensor.
A distância de trabalho é de 69,7 mm de acordo com a tabela. Subtraia os 55 mm (distância da rosca ao sensor) desta medida. Isto deixa 14,7 mm.

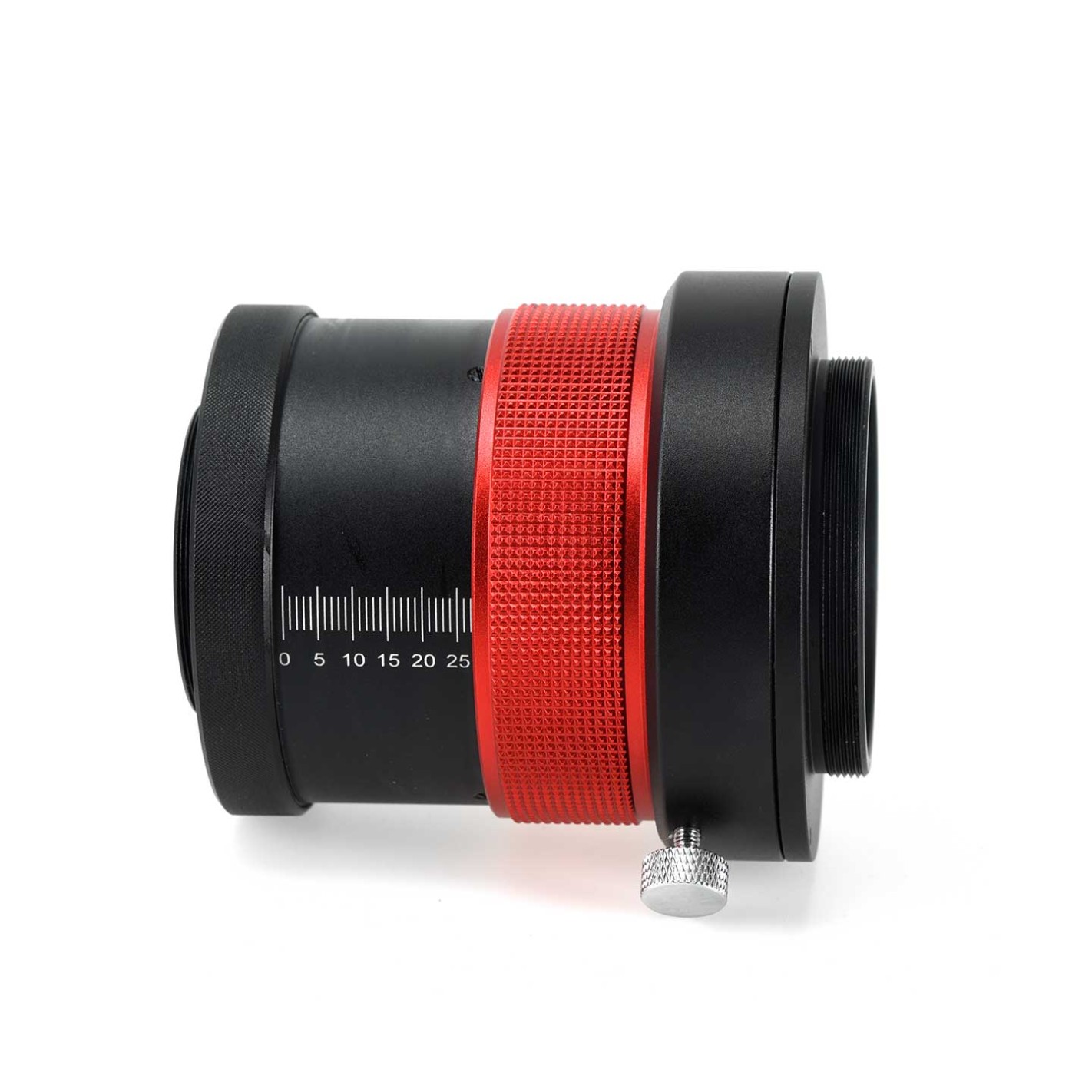

Basta rodar o ajuste variável 14,7 mm para fora, o que é facilmente ajustável pela marca de distância. Está agora na distância ideal e pode começar a tirar fotografias.
ESPECIFICAÇÕES TÉCNICAS:
- Modelo: TS PhotoLine 1.0x Dispositivo de aplanação
- Ligação do lado do telescópio Rosca macho M63x1
- Ligação do lado da câmara 1: rosca externa M48x0,75

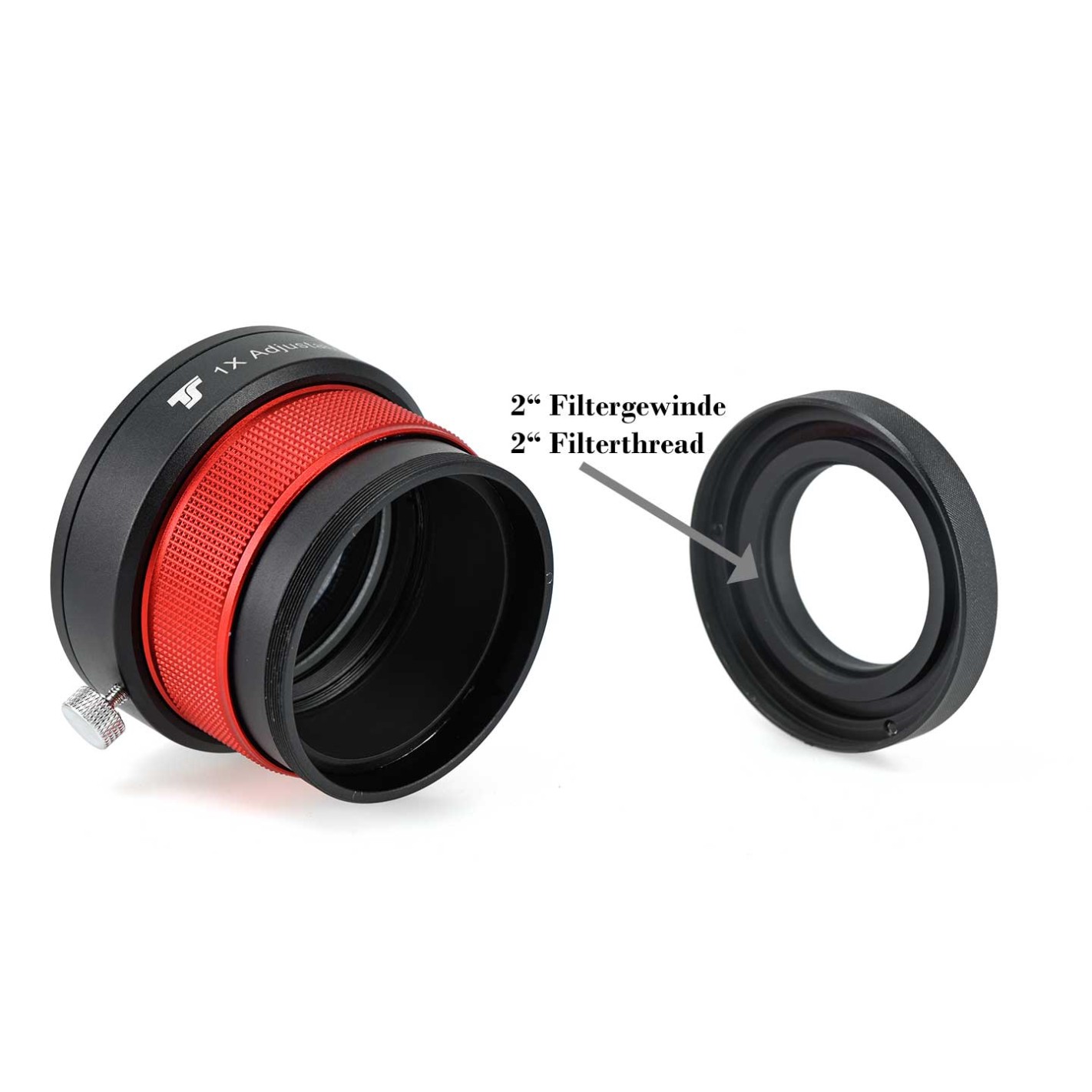

- Adaptador de câmara: Desaparafusável - rosca intermédia M73x0.75 com rosca de filtro 2
- Gama de utilização: até full frame
- Número de elementos 2 elementos
- Fator: 1.0 - sem alteração da distância focal e do plano focal
- Revestimento: Multicoating
- Diâmetro do corpo: 88 mm
- Comprimento: 61 mm a 89 mm sem rosca externa
- Peso: 550 g
