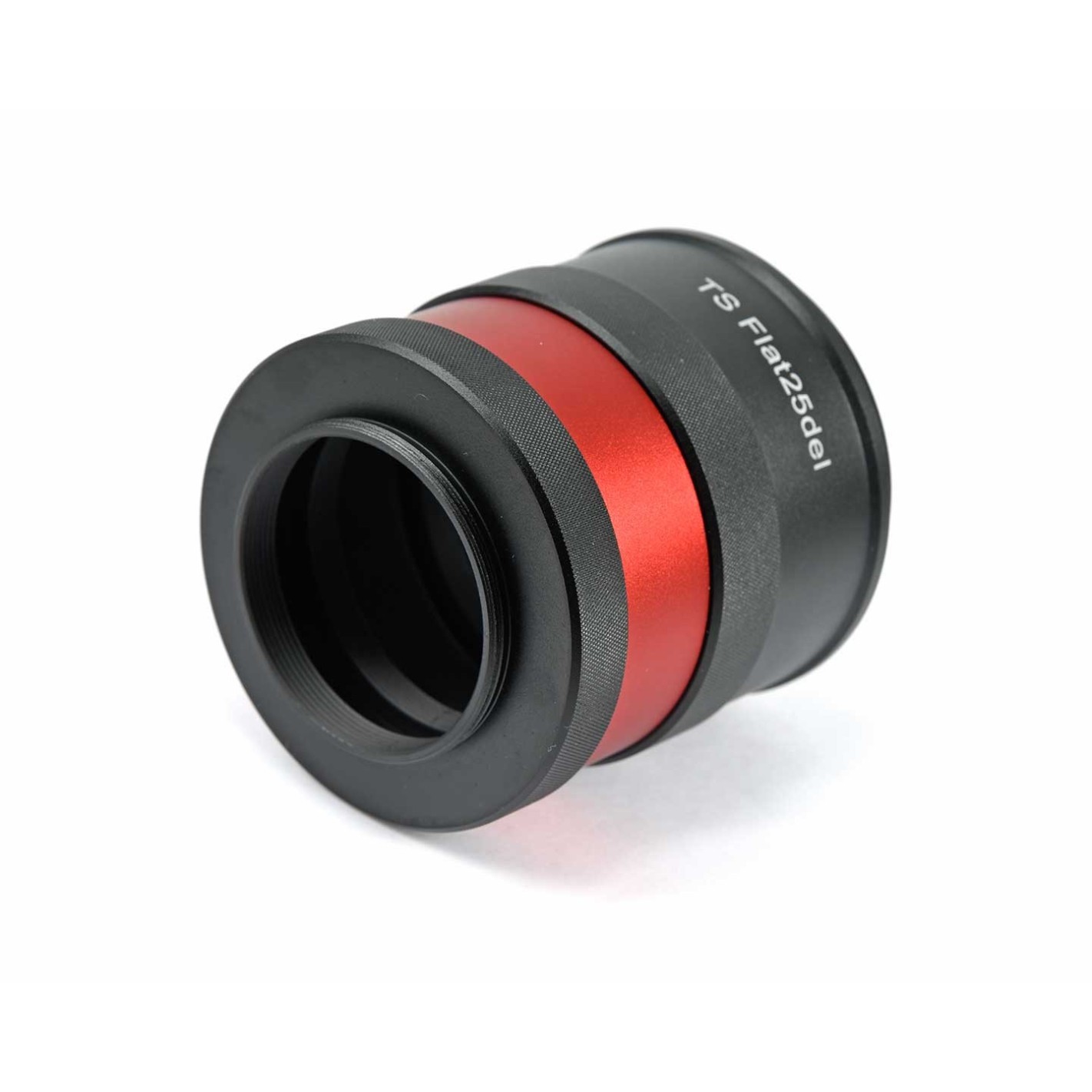

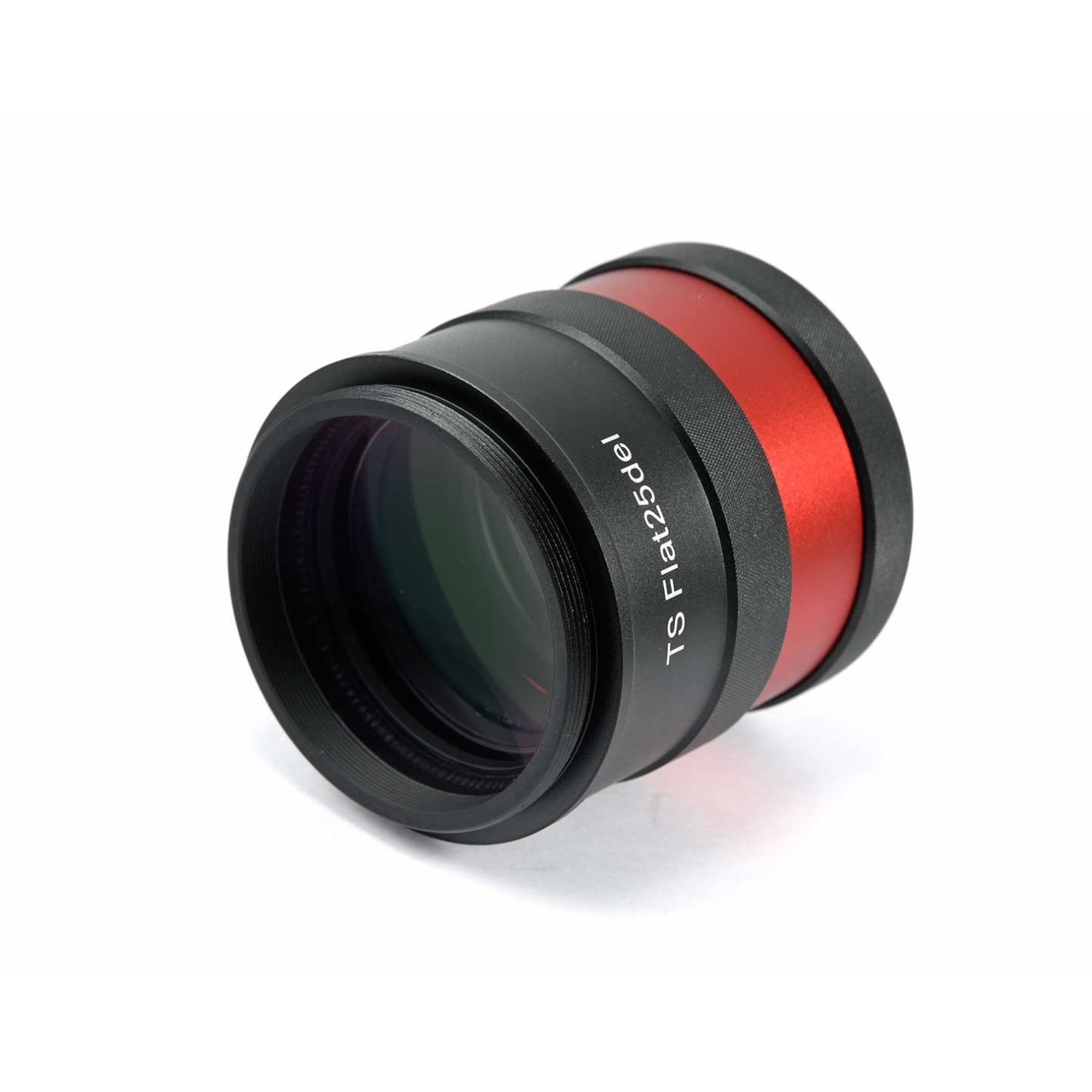

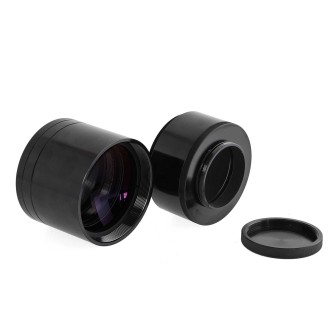

Nivelador TS- Óptica 1.0x para refractores e sensores de estrutura completa - ligação M63x1
Este corrector é adequado para refractários a partir de 500 mm de distância focal. Entre outros, funciona muito bem com lentes apocromáticas PHOTOLINE e com TS-Optics ED refratores a partir de 4" de abertura. O corrector oferece 100% de iluminação e correcção até 45 mm (círculo de imagem) e pode, portanto, ser muito bem utilizado para câmaras com sensores de fotogramas completos.
A ligação ao focalizador do telescópio:
O corrector TSFlat25Del tem uma rosca M63x1 (macho) na lateral do telescópio. Vários focalizadores já têm uma rosca fêmea correspondente. Para outros focalizadores, oferecemos os correspondentes adaptadores de conversão.

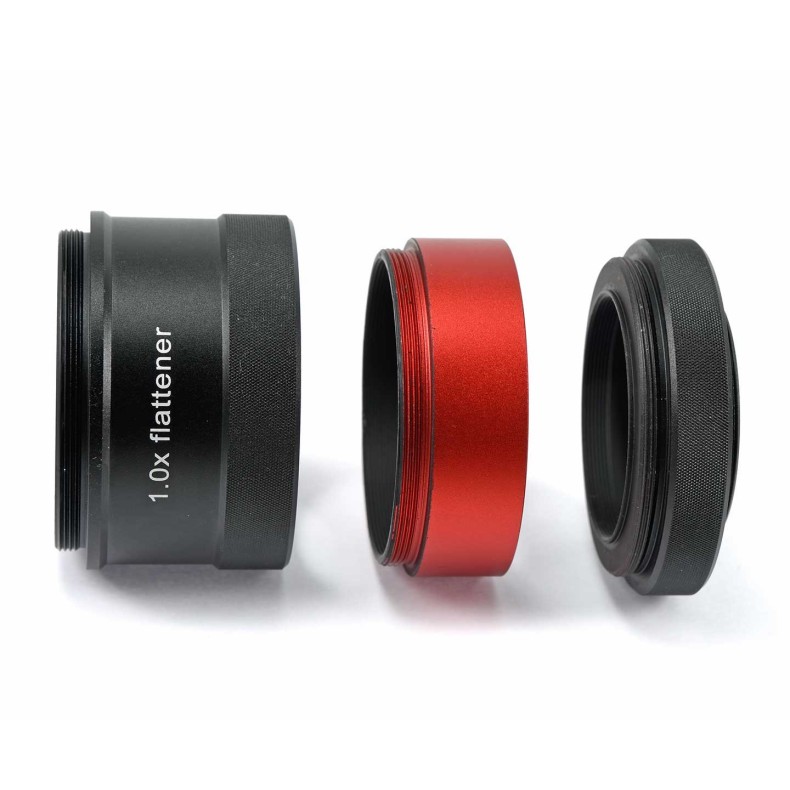

Por favor, tenha em atenção: A ordem de adaptação é - do telescópio para a câmara:
1. o corrector em si - o anel serrilhado está no lado do anel de distância vermelho.
2. o anel de distância vermelho
3. o adaptador de transição para M48
Ligação da câmara:
A TSFLAT25Del oferece duas possibilidades de ligação da câmara:
♦ Directamente para o corrector, existe um fio fêmea M63x1. A generosa distância de trabalho desta rosca é de 85 mm. Portanto, tem espaço suficiente para acessórios tais como rodas de filtro, guia fora do eixo e muito mais.

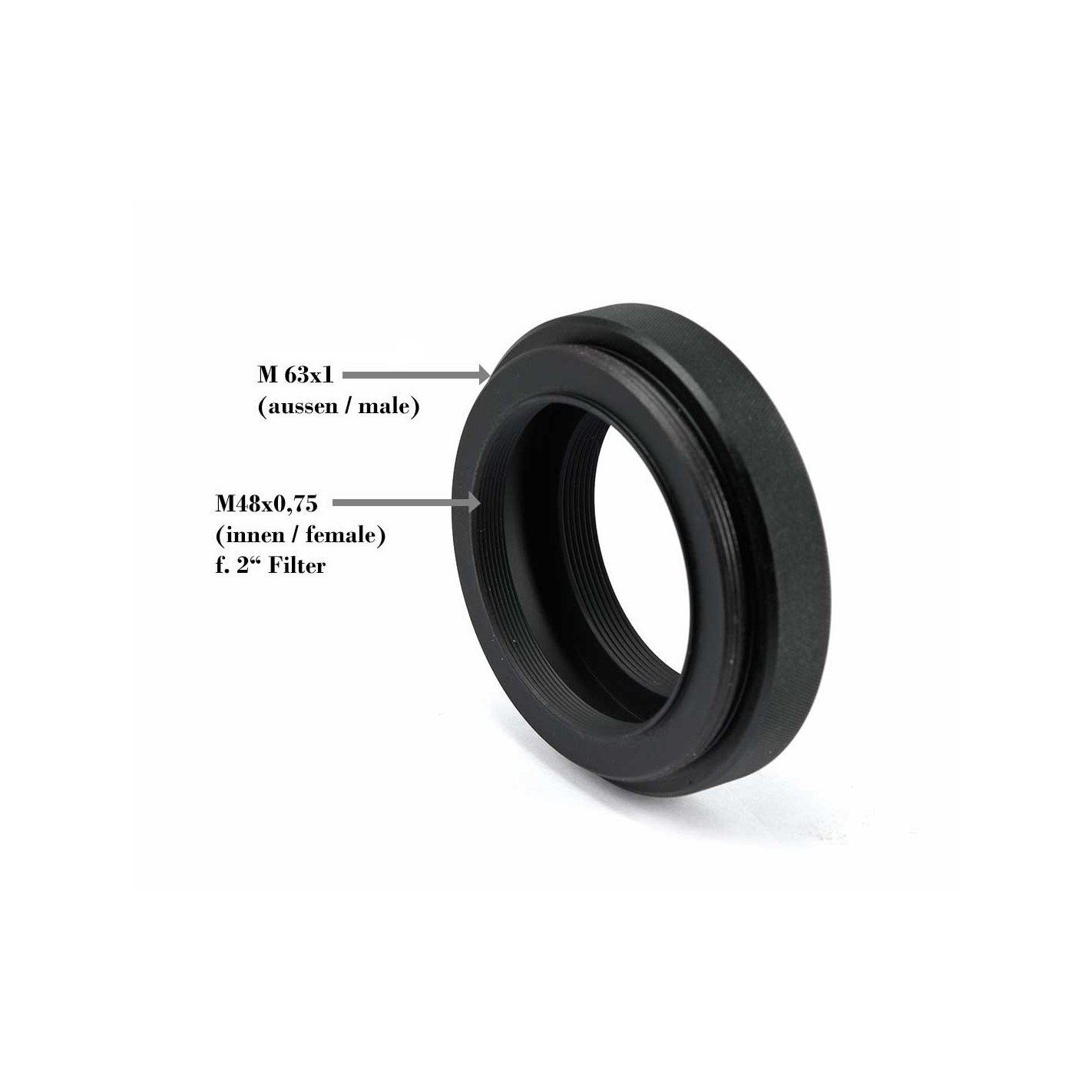

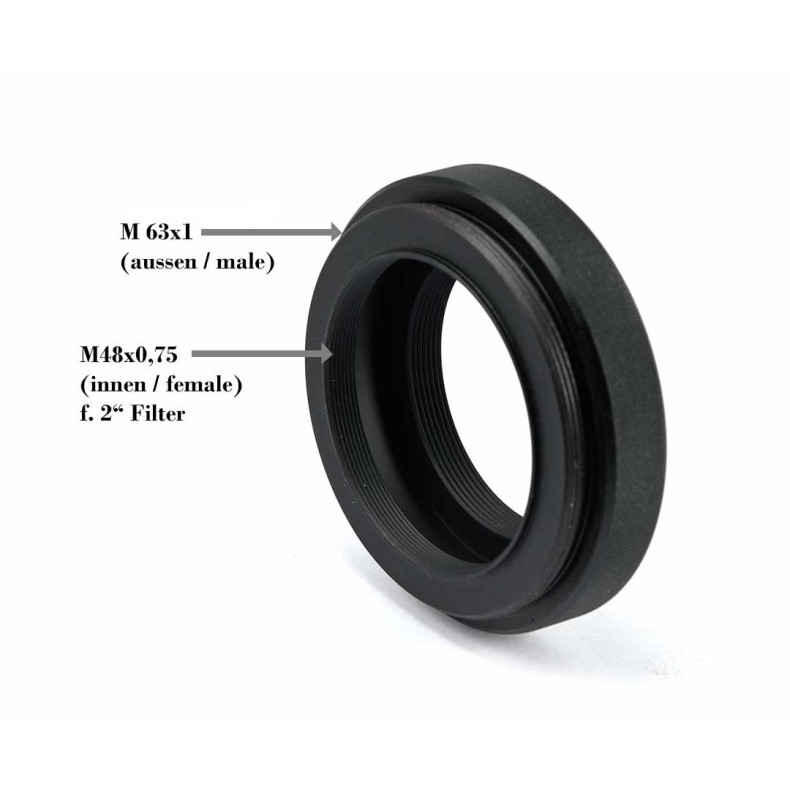

♦ Há também um adaptador de conversão para M48x0,75 incluído no âmbito da entrega. A distância de trabalho desta rosca é exactamente de 55 mm. Isto é perfeito para fixar câmaras DSLR (T-ring + câmara apenas) ou astro-câmaras. O adaptador faz sentido se a câmara tiver de ser ligada directamente ao corrector.
O alisador é adequado para os seguintes telescópios e para telescópios com uma distância focal e relação focal semelhantes:
A partir de uma distância focal de 700 mm, aplica-se uma distância de trabalho de 55 mm da rosca M48 com tubo de extensão M63.
- Refractores TS-Optics ED com uma distância focal de pelo menos 700 mm
- TS-Óptica FOTOLINE apos com uma distância focal de pelo menos 700 mm
- Todos os outros refractários com uma distância focal de pelo menos 700 mm
- Telescópios RC de TS-Optics ou Astro Tech com abertura de 10" ou mais
- Refractores entre 600 mm e 700 mm de distância focal: A distância de trabalho é aumentada em 5 mm.
- Refractores entre 500 mm e 600 mm de distância focal: A distância de trabalho é aumentada em 10 mm
- Para refratores com uma distância focal ainda mais curta, recomendamos outros correctores.
Características gerais num relance:
- Ligação no lado do telescópio: rosca M63x1 (macho)
- Ligação no lado da câmara: rosca M48x0,75 (macho) e rosca M63x1 (fêmea)
- Distâncias de trabalho: 55 mm da rosca externa M48x0,75 e 73 mm (se a extensão M63 for omitida)
- Distância máxima de trabalho da rosca interna M63x1: 85 mm - espaço suficiente para quase todas as adaptações
- Filtro de rosca M48x0,75 para a utilização de filtros de nebulosa de 2" no adaptador da câmara
- O corrector não altera a distância focal - factor 1.0
- A posição do plano focal do refractor permanece inalterada.
- Campo de imagem totalmente iluminado e corrigido: formato de fotograma completo de 45 mm.
- O corrector é também adequado para telescópios RC da Astro Tech, TS, GSO, ...
Especificações técnicas:
- Modelo: Dispositivo de nivelamento TS PhotoLine 1.0
- Ligação no lado do telescópio rosca M63x1 (macho)
- Ligação 1 no lado da câmara: rosca M63x1 (fêmea) - distância de trabalho 85 mm
- Ligação 2 no lado da câmara: rosca M48x0,75 (macho) - distância de trabalho 55 mm e 73 mm
- Campo totalmente iluminado: 45 mm
- Número de elementos: 2 lentes
- Factor: 1.0 - sem alteração da distância focal no plano focal
- Revestimento: Multicoating
- Diâmetro da caixa: 69 mm
- Comprimento: 70 mm sem fio macho
