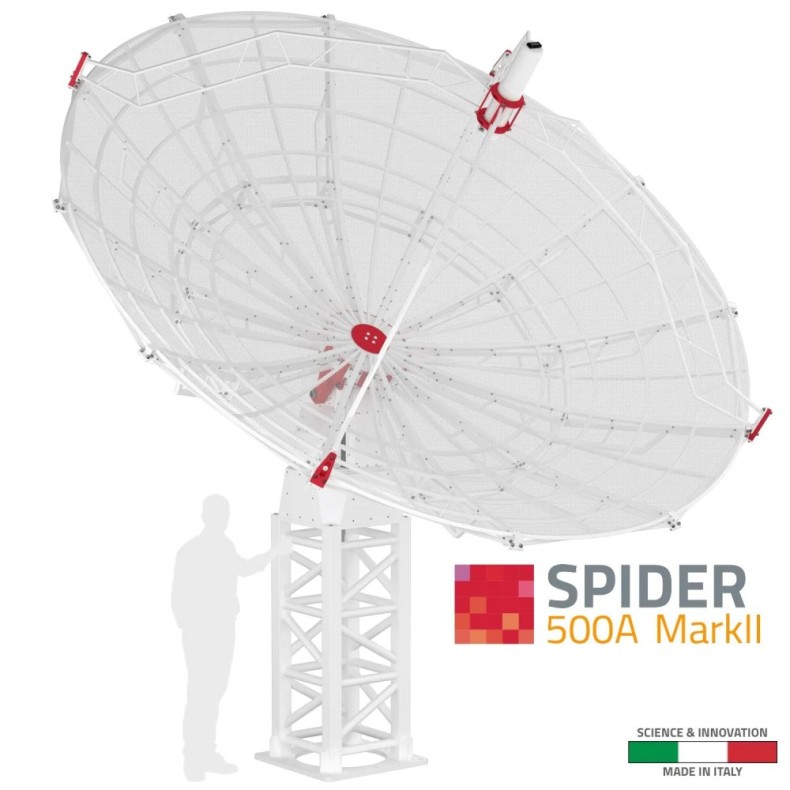

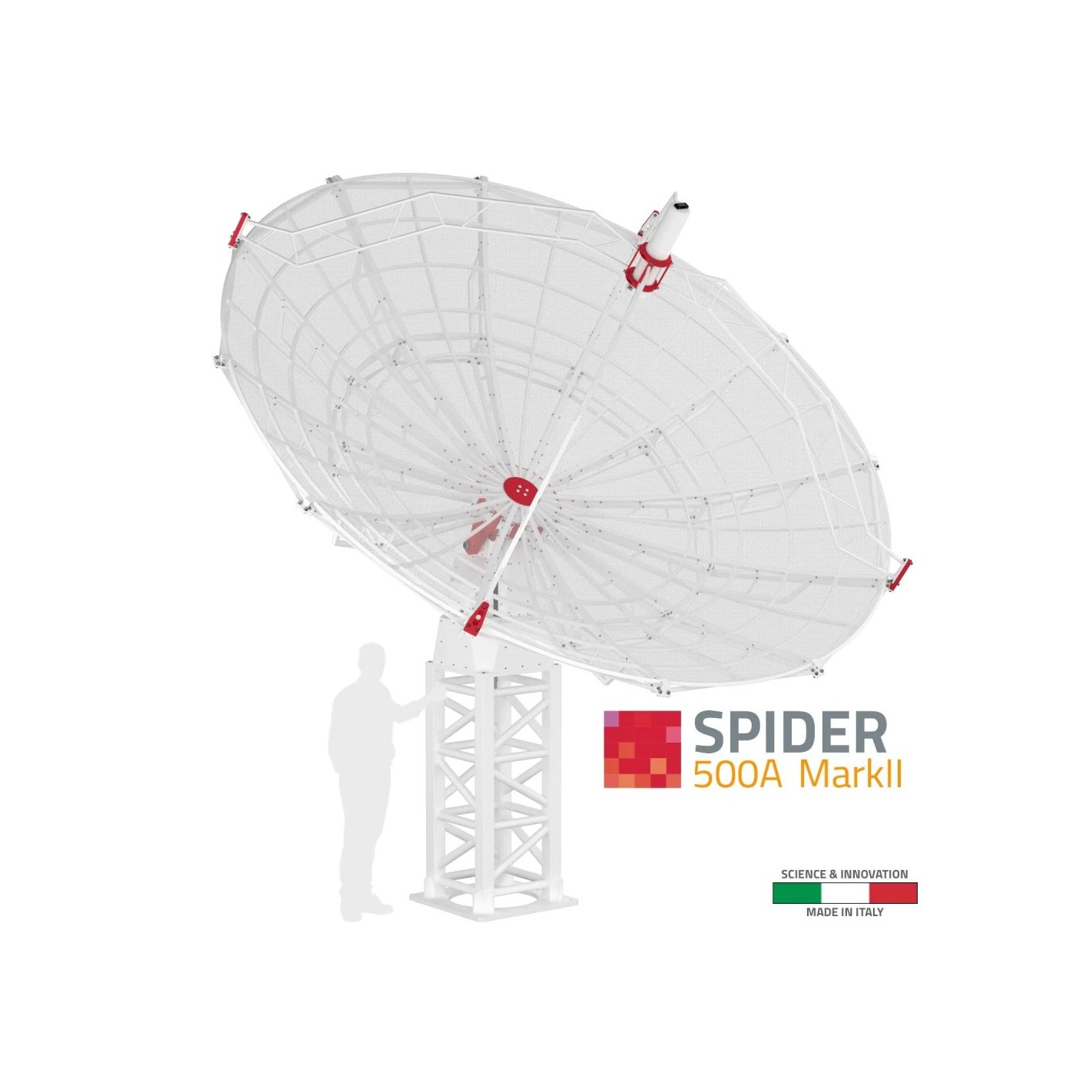

Radiotelescópio profissional PrimaLuceLab SPIDER 500A MarkII
Telescópio profissional de radioastronomia SPIDER 500A MarkII com 5,0 metros de diâmetro - caraterísticas principais:
Telescópio radioastronómico SPIDER 500A MarkII com 5,0 metros de diâmetroRadioastronomia a nível profissional, podemos enviar e instalar em todo o mundo!
Antena de focagem primária com 5 metros de diâmetro WEB500-5 com suportes dianteiro e traseiro especialmente concebidos: inclui uma fonte de alimentação optimizada para 1420 MHz e 2 LNAs para polarização circular LHCP e RHCP.
Sistema de seguimento de antenas GS-400II à prova de intempéries com unidade de controlo de antena da próxima geração N-ACUA sala de controlo é ligada à sala de controlo através de um cabo de rede standard até 100 metros de comprimento. Graças ao kit opcional MdF (Mount-over-Fiber), pode colocar a antena a distâncias mais longas, substituindo o cabo de rede por um cabo de fibra ótica dedicado que pode ter até 2 km de comprimento.
Pilar de elevada capacidade de carga C400-HEAVY base de betão: concebida para manter o telescópio de radioastronomia permanentemente instalado no terreno.
Elevada velocidade de inclinação da antena, agora até 2°/seg por eixo, o que melhora o tempo de aquisição de dados durante a utilização do telescópio de radioastronomia e sistema de segurança integrado com botão de paragem de emergência (sinais luminosos e sonoros opcionais).
Gama de temperaturas de funcionamento de nível industrial: antena e sistema de localização SPIDER 500A MarkII pode funcionar em ambientes com temperaturas de -25°C a +55°C.
Recetor de radioastronomia H142-PRO radiómetro de 1420 MHz, largura de banda instantânea de 50 MHz e espetrómetro de 1024 canais, instalado na sala de controlo num bastidor normal de 19" ou sobre uma mesa.
Software de controlo e aquisição RadioUniversoPRO para Windows 10/11, concebido para controlar todos os dispositivos do telescópio de radioastronomia ARANHA e para recolher dados de radioastronomia.
O telescópio avançado de radioastronomia SPIDER 500A MarkII inclui tudo o que é necessário para efetuar radioastronomia na frequência de 1420 MHz. Neste vídeo, é possível ver os vários elementos que compõem o telescópio de radioastronomia: a antena, o sistema de rastreio e o pilar que estão instalados no exterior; o recetor e o software que estão instalados na sala de controlo.
WEB500-5: a antena parabólica principal de 5 metros
A antena parabólica WEB500-5 foi desenvolvida para um potente radiotelescópio astronómico que, graças à sua construção com uma malha metálica fina, proporciona uma grande superfície de recolha com um peso global reduzido. Os suportes traseiros especiais mantêm a rigidez de todo o prato no suporte, evitando qualquer flexão e garantindo a eficácia do sistema de apontamento. Isto também ajuda a manter uma forma parabólica perfeita com um erro máximo inferior a lambda/20.
H-FEED: o feedhorn optimizado para 1420 MHz
Desenvolvido especificamente para os radiotelescópios SPIDER, o feedhorn H-FEED foi concebido para uma iluminação óptima do refletor primário, permitindo um ganho elevado e reduzindo os lóbulos laterais e o spillover, obtendo assim o melhor desempenho possível da antena de 5 metros. O feedhorn foi concebido para permitir a receção com dupla polarização, com suporte para dois amplificadores profissionais de baixo ruído (LNAs) para a frequência de 1420 MHz. O feedhorn é posicionado no ponto de focagem perfeito da antena através de uma estrutura rígida com quatro suportes para minimizar as obstruções, e com um dispositivo de focagem para ajustar e maximizar o desempenho de todo o telescópio de radioastronomia.
GS-400II: o sistema de seguimento de antenas à prova de intempéries
A radioastronomia pode ser realizada tanto de dia como de noite, mesmo em condições nubladas, uma vez que as ondas de rádio de 1420 MHz não são bloqueadas pelas nuvens. Para tirar partido desta oportunidade, concebemos o sistema de seguimento de antenas GS-400II à prova de intempéries, que permite que o telescópio de radioastronomia SPIDER 500A MarkII seja deixado permanentemente instalado no exterior. Equipado com a eletrónica N-ACU (Next Generation Antenna Control Unit) integrada no sistema de rastreio, oferece rastreio e enquadramento automáticos de alta resolução, funcionalidades avançadas de controlo remoto, bem como monitorização eficiente e análise operacional de todos os componentes do sistema de rastreio de antenas. O sistema de seguimento GS-400II tem uma capacidade de carga de 400 kg e codificadores com uma resolução de leitura de 0,0015°. Pode também ser equipado com um sistema especial de segurança eletrónica (opcional) que "estaciona" a antena apontando para o zénite (a posição vertical onde está bloqueada em segurança) quando o vento excede os 50 km/h, oferecendo a menor resistência ao vento.
C400-HEAVY: o suporte de elevada capacidade de carga
A antena WEB500-5, devido ao seu grande diâmetro, pode gerar uma grande quantidade de força no solo. Quando combinada com o peso do sistema de seguimento da antena GS-400II, é necessário um sistema de ancoragem muito estável e robusto. O suporte C400-HEAVY oferece todas estas caraterísticas e foi concebido para suportar o radiotelescópio SPIDER 500A MarkII permanentemente instalado no terreno sobre uma base de betão a ser preparada pelo cliente (um exemplo do desenho da base de betão é fornecido no manual do utilizador do SPIDER).
H142-PRO: o recetor de radioastronomia de 1420 MHz da próxima geração com os telescópios SPIDER
O recetor H142-PRO é a última evolução do nosso famoso recetor H142-One, desenvolvido em colaboração com o Instituto de Radioastronomia INAF de Bolonha especificamente para os telescópios SPIDER. O H142-PRO mantém as tecnologias de nível profissional utilizadas pelos radioastrónomos num design fácil de utilizar, especificamente concebido e disponível apenas para os telescópios SPIDER. O H142-PRO apresenta um nível de ruído reduzido, proporcionando uma relação sinal/ruído superior para melhorar a captação de sinais de rádio fracos de fontes astronómicas. Além disso, a nova tecnologia IPA (Atenuador Programável Integrado) permite a redução do sinal, evitando o corte do sinal quando se observam fontes de rádio fortes, como o Sol, com o telescópio SPIDER.
Tal como o recetor anterior, o H142-PRO é um radiómetro/espetrómetro super-heteródino de 1420 MHz, com dupla conversão (tipo UP/DOWN), uma largura de banda instantânea de 50 MHz (RF=1.395MHz-1.445MHz) e um conversor analógico-digital de 14 bits. O recetor H142-PRO possui um espetrómetro de 1024 canais (resolução espetral de 61 KHz) que é visualizado e processado em tempo real pelo software de controlo fornecido com o telescópio. O H142-PRO pode ser instalado num bastidor de 19" ou convenientemente colocado numa mesa perto do computador de controlo, proporcionando flexibilidade numa variedade de ambientes operacionais. Graças a duas saídas IF dedicadas, o recetor de radioastronomia H142-PRO permite que o desempenho seja melhorado através da adição de um backend opcional, tornando-o o instrumento ideal para instituições de ensino e investigação que pretendam criar um programa de radioastronomia, desenvolvendo também a sua própria eletrónica. Graças ao seu elevado ganho, baixo ruído eletrónico e caraterísticas avançadas, o recetor H142-PRO torna o telescópio SPIDER o instrumento ideal para captar e estudar as emissões de rádio de numerosas fontes radioastronómicas do Universo.
RadioUniversePRO - o software de controlo, captura de dados e processamento para radioastronomia
O SPIDER 230C é fornecido com o RadioUniversePRO, o software mais avançado alguma vez desenvolvido para a radioastronomia real com radiotelescópios compactos. Este software dá-lhe todo o poder de controlar os diferentes componentes do seu radiotelescópio através de uma interface imediata e fácil de utilizar. Não precisa de se preocupar com a utilização de diferentes programas, uma vez que o RadioUniversePRO é a sua interface intuitiva para controlo do telescópio e aquisição de dados. Permite-lhe controlar a posição da antena e os parâmetros de aquisição do recetor. Desta forma, pode não só gravar dados do céu (eliminando possíveis interferências de sinais artificiais), mas também fazer trânsitos ou imagens de rádio de fontes radioastronómicas no céu que pretende estudar.
O RadioUniversePRO permite-lhe guardar os dados gravados em formato gráfico, tal como apresentados na interface do utilizador, mas também pode guardar os dados em bruto no formato FITS compatível com o visualizador FITS da NASA, permitindo-lhe abrir e visualizar rapidamente os dados e exportá-los para processamento com outros programas. Os requisitos do sistema são Windows 10/11 (recomenda-se a versão de 64 bits), resolução de ecrã de pelo menos 1920 x 1080, 4 GB de RAM (recomenda-se 8 GB) e um processador i3 (recomenda-se i5 ou i7). RadioUniversePRO não é vendido separadamente e só é fornecido com os telescópios SPIDER.
SPIDER 500A MarkII Radiotelescópio avançado de 5,0 metros de diâmetro para radioastronomia - Especificações
- Diâmetro da antena (m): 5.0
- Tipo de antena: Prime Focus
- Alimentação: Optimizado para 1420 MHz, LHCP e RHCP
- Frequência de trabalho: 1395 - 1445 MHz
- Largura de banda: 50 MHz
- LNA: 2 unidades LNA de 1420 MHz de ganho elevado e estável
- Azimute Velocidade máxima: 2°/s
- Elevação Velocidade máxima: 2°/s
- Codificadores Resolução de leitura: 0.0015°
- Radiómetro: largura de banda instantânea de 50 MHz
- Conversor A/D: 14 bits
- Espectrómetro: 1024 canais
- Resolução espetral: 61 KHz
- Software de controlo: RadioUniversoPRO
- Resistente às intempéries: Sim
- Altitude de funcionamento: 3000 m máx. (redução de 1% por 100 m acima de 1000 m)
- Temperatura de funcionamento: -25°C a +55°C
- Velocidade contínua do vento para seguimento operacional: 50 km/h
- Velocidade máxima do vento na posição de estiva: 150 km/h
- Peso: 1000 kg
- Tensão de alimentação: 2×110-240V AC
- Interruptor de paragem de emergência: Sim
SPIDER 500A MarkII Radiotelescópio avançado de 5,0 metros de diâmetro para radioastronomia - Preparação do local
O radiotelescópio SPIDER 500A MarkII foi concebido para ser instalado sobre uma base de betão, com uma conduta subterrânea que liga a antena à sala de controlo, que o cliente deve preparar antes da instalação (o manual do utilizador inclui uma sugestão de conceção). Os cabos e ligações necessários para ligar a unidade externa da antena à sala de controlo são indicados no manual. Os sistemas de alimentação e de ligação à terra devem ser fornecidos pelo cliente.
Telescópio avançado de radioastronomia SPIDER 500A MarkII com 5,0 metros de diâmetro: dimensões
Radiotelescópios SPIDER MarkII: muito mais do que uma simples antena
O telescópio de radioastronomia SPIDER MarkII é o resultado de 10 anos de investigação da equipa de engenharia do SPIDER MarkII PrimaLuceLab, que concebe, desenvolve, monta e testa todos os nossos telescópios de radioastronomia internamente. Desta forma, os telescópios radioastronómicos SPIDER MarkII oferecem um desempenho inigualável em comparação com as antenas normais que não foram concebidas para a radioastronomia: melhor rastreio e precisão de apontamento, maior sensibilidade, software dedicado à radioastronomia, melhor qualidade de engenharia e um excelente design italiano. Uma vez que fabricamos os telescópios SPIDER MarkII na nossa fábrica em Itália, pode tirar partido da relação direta connosco, os verdadeiros fabricantes do telescópio de radioastronomia. O nosso serviço de pré-venda pode ajudá-lo com tudo o que precisa antes de encomendar o seu telescópio. A nossa assistência pós-venda fornecerá actualizações para os produtos de hardware e software que desenvolvemos especificamente para os nossos telescópios. A nossa equipa interna de técnicos formados pode também instalar o SPIDER MarkII no seu local, em todo o mundo!
