Sistema de Alinhamento Polar Automático AVALON Sistema de Alinhamento Polar Universal AVALON

Sistema de Alinhamento Polar Automático AVALON Sistema de Alinhamento Polar Universal

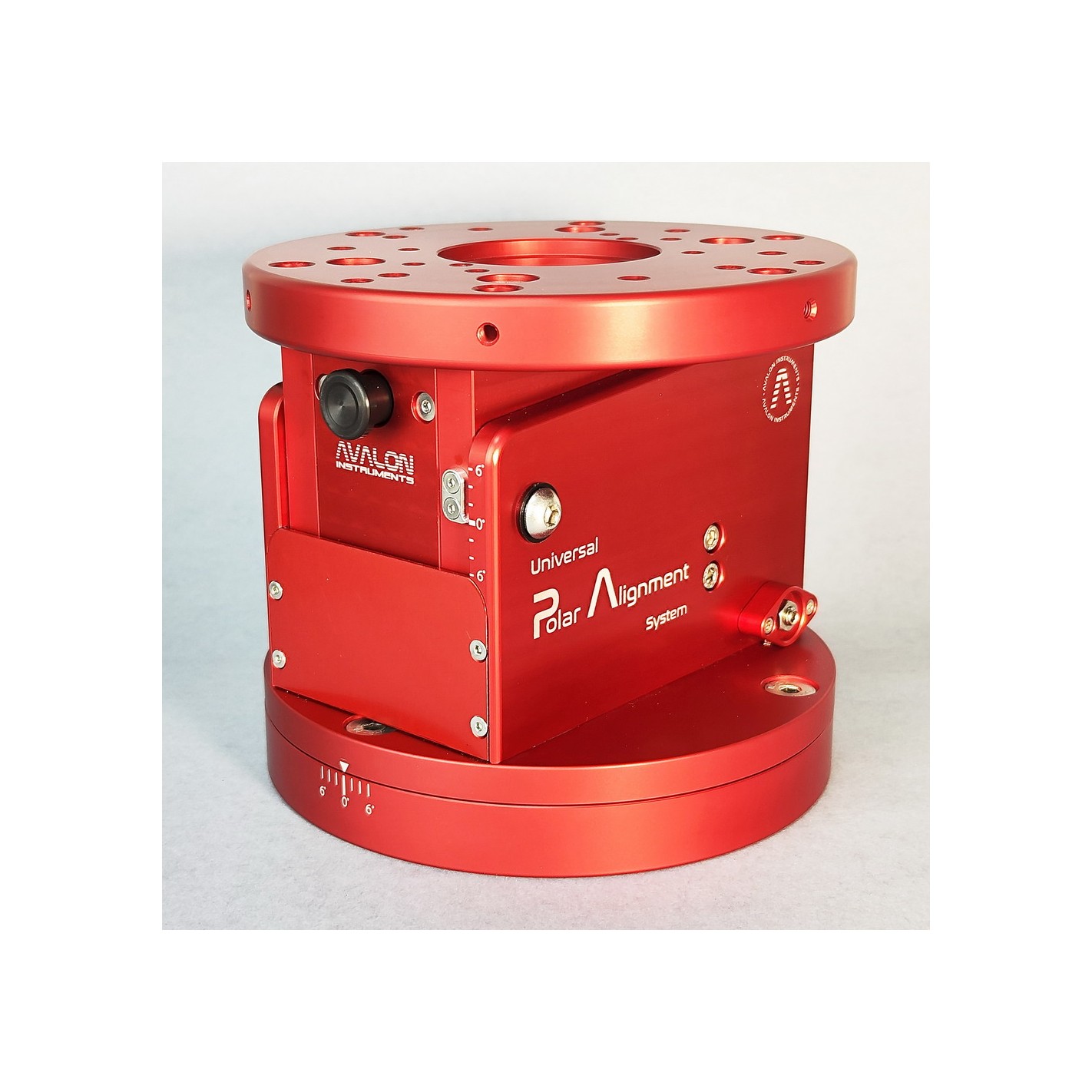

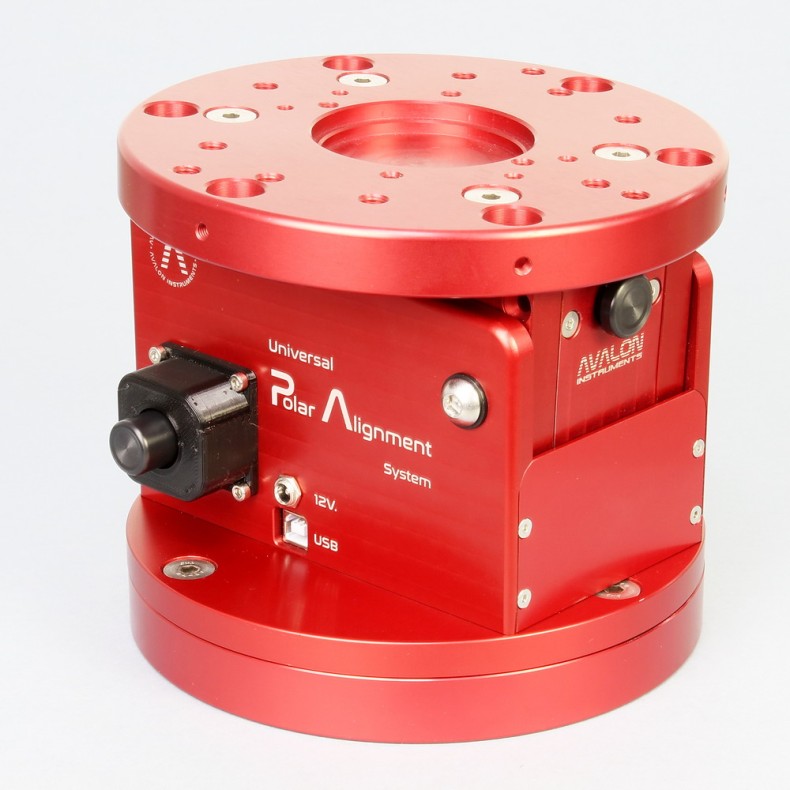

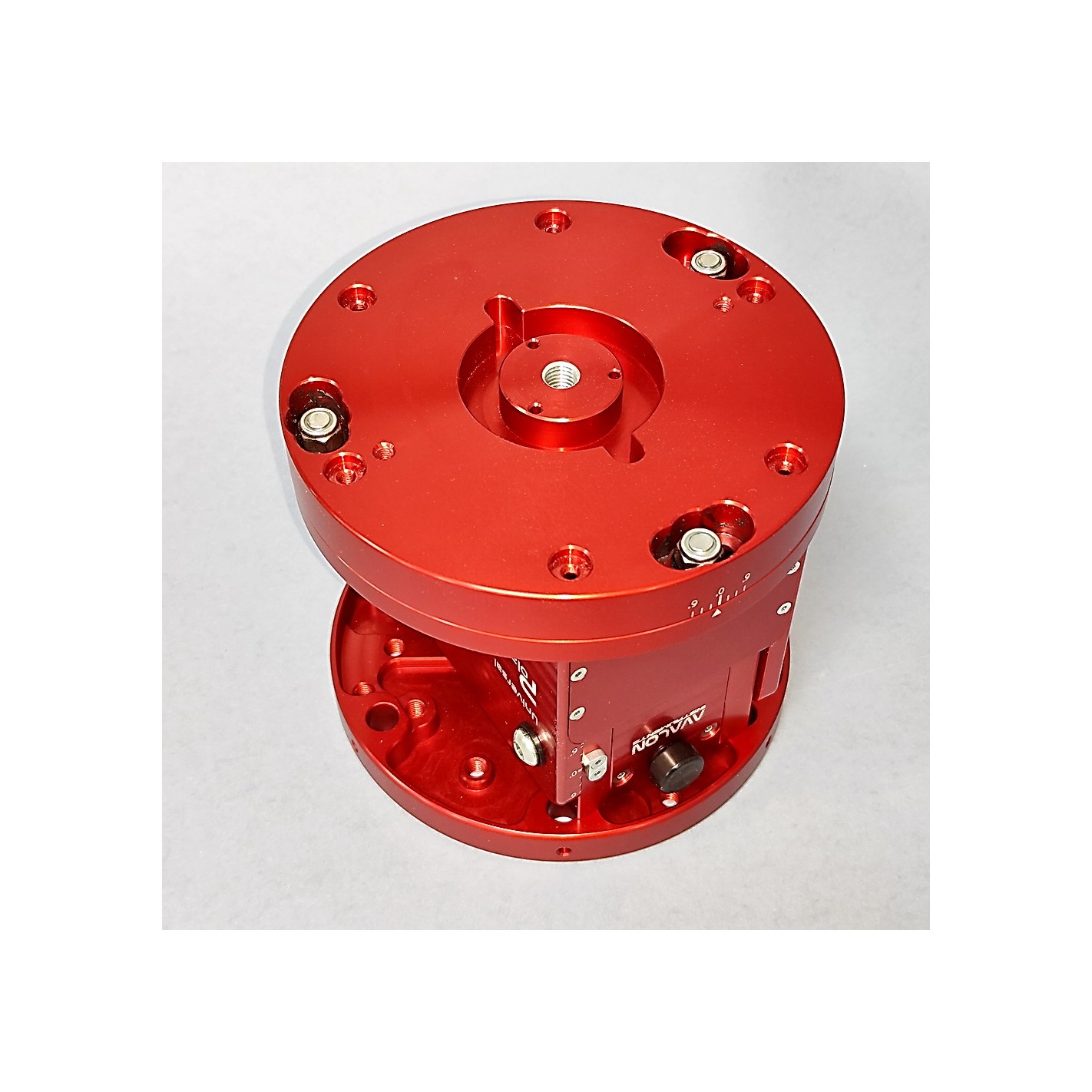

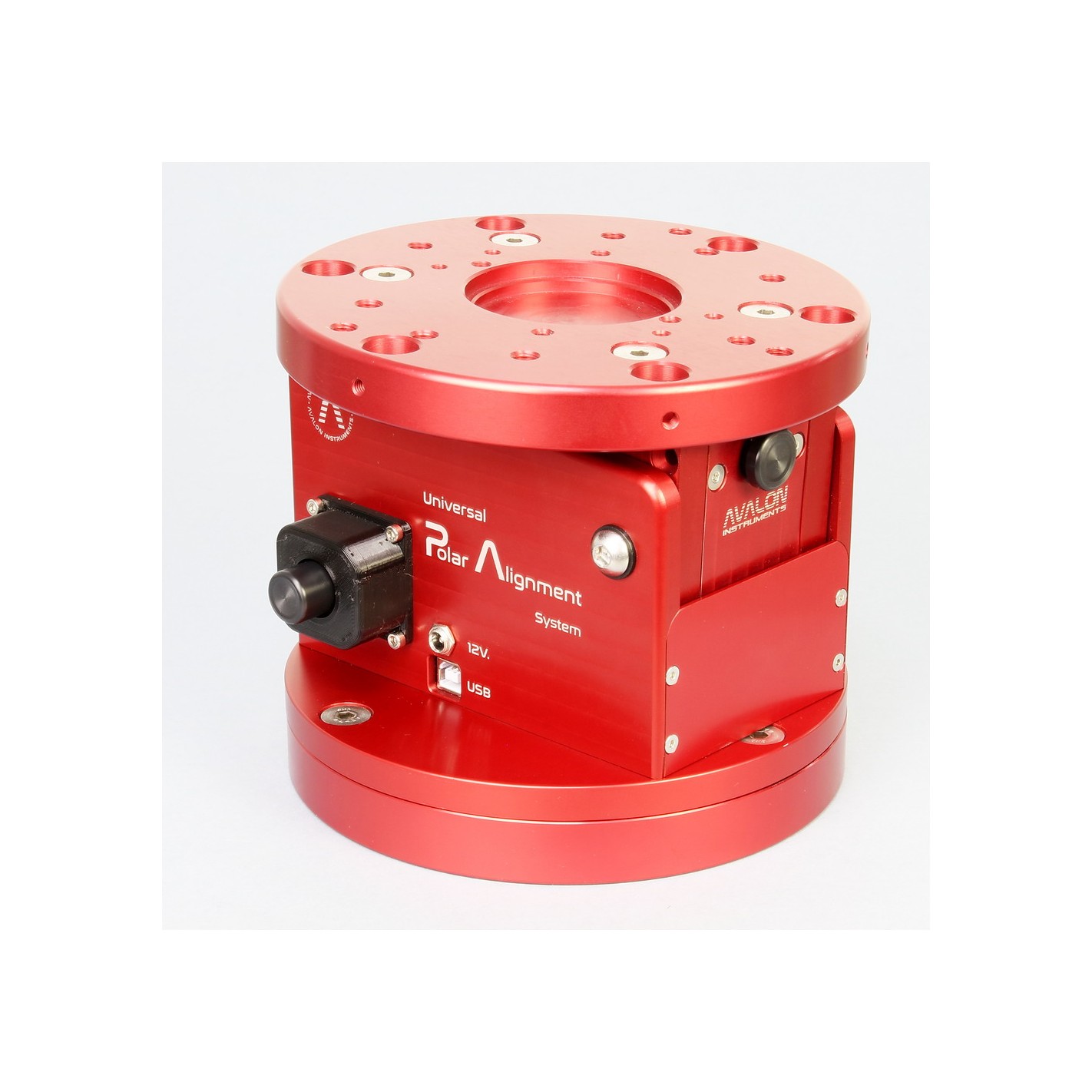

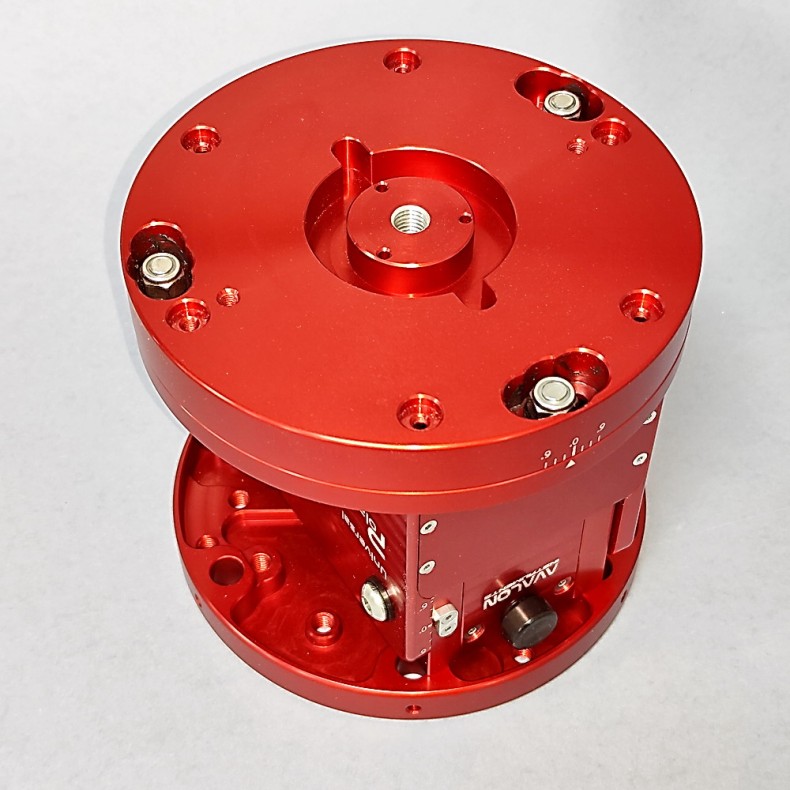

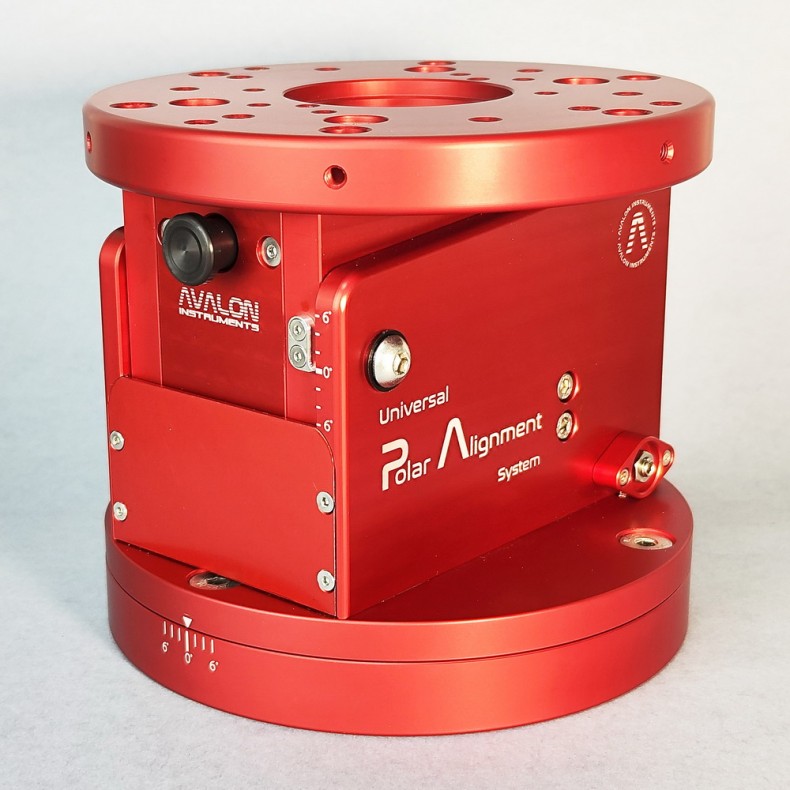

Descrição O Sistema de Alinhamento Polar Universal é uma base motorizada para alinhamento polar fino manual ou computorizado.

Compatível com qualquer tipo de montagem

O Sistema de Alinhamento Polar Universal é compatível com qualquer tipo de suporte com uma capacidade de carga até 40/50 Kg.

Avalon Instruments o Sistema de Alinhamento Polar Universal foi projetado com um adaptador de conexão rápida para a montagem do suporte.

O Sistema Universal de Alinhamento Polar permite movimentos finos para o Alinhamento Polar manualmente ou através de software dedicado disponível para ambientes Windows e Linux.

Movimentos manuais

Os movimentos manuais são efectuados rodando os botões diretamente acoplados aos motores de passo, permitindo com uma ligeira rotação dos botões uma rotação precisa, fina e suave dos eixos polares ALT e AZ sem afetar o posicionamento da montagem.

Movimentos GUI por software

Os movimentos de software são efectuados através do software fornecido com o acessório. O software está disponível para ambientes Windows e Linux.

O software de Alinhamento Polar dedicado permite que o eixo polar seja movido remotamente com a GUI mostrada abaixo. Esta funcionalidade, utilizada em combinação com Software/Ferramentas como, por exemplo, o Alinhamento Polar Ekos Kstars, facilita a execução rápida e precisa de um Alinhamento Polar exato. Mais informações sobre o uso do EKOS com o Sistema de Alinhamento Polar Motorizado Avalon estão disponíveis neste artigo.

A amplitude de movimento é de +/- 6 graus nos eixos ALT / AZ.

A conexão do Sistema de Alinhamento Polar Universal e o PC é estabelecida através de um cabo USB, o item precisa ser alimentado com uma fonte de alimentação de 12V que é fornecida com o pacote.

O software permite a execução de diferentes etapas de movimento. Um conjunto de botões predefinidos permite movimentos desde os mais finos 0,1 a 10 passos expressos em ArcMin.

O utilizador pode também escrever um valor personalizado no campo vazio junto ao botão GoTo.

Abaixo encontra-se uma lista dos botões predefinidos disponíveis no GUI de Alinhamento Polar:

- +1 = Deslocar os motores da unidade +1 do ArcMin na direção selecionada

- +3 = Move os motores ArcMin +3 na direção selecionada

- +10 = Move os motores da unidade ArcMin +10 na direção selecionada

-1 = Deslocar os motores da unidade -1 ArcMin na direção selecionada

-3 = Deslocar os motores da unidade -3 ArcMin na direção selecionada

-10 = Mover os motores da unidade -10 ArcMin na direção selecionada

- GOTO = Executa um GoTo na direção selecionada, da quantidade de valor digitado no campo de digitação inferior, em unidade ArcMin.

ESPECIFICAÇÕES TÉCNICAS:

Dados técnicos

• Dimensões 179 x 179 x 158 mm
• Peso 3,7 kg
• Amplitude de movimento + / - 6 graus no eixo ALT / AZ.
• Resolução mínima 0,1 ArcMin
• Ambiente de software Windows/Linux
• Relação de transmissão Az 2
• Velocidade sugerida Az 1000
• Relação de transmissão Alt 22
• Velocidade sugerida Alt 700
• Consumo de energia 0,5 A
• Materiais de construção Alumínio anodizado

Conteúdo da embalagem

• Sistema de Alinhamento Polar Universal AVALON
• Cabo USB
• Fonte de alimentação de 12 V

DESENHO TÉCNICO

Sistema de Alinhamento Polar Universal AVALON Sistema de Alinhamento Polar Automático
