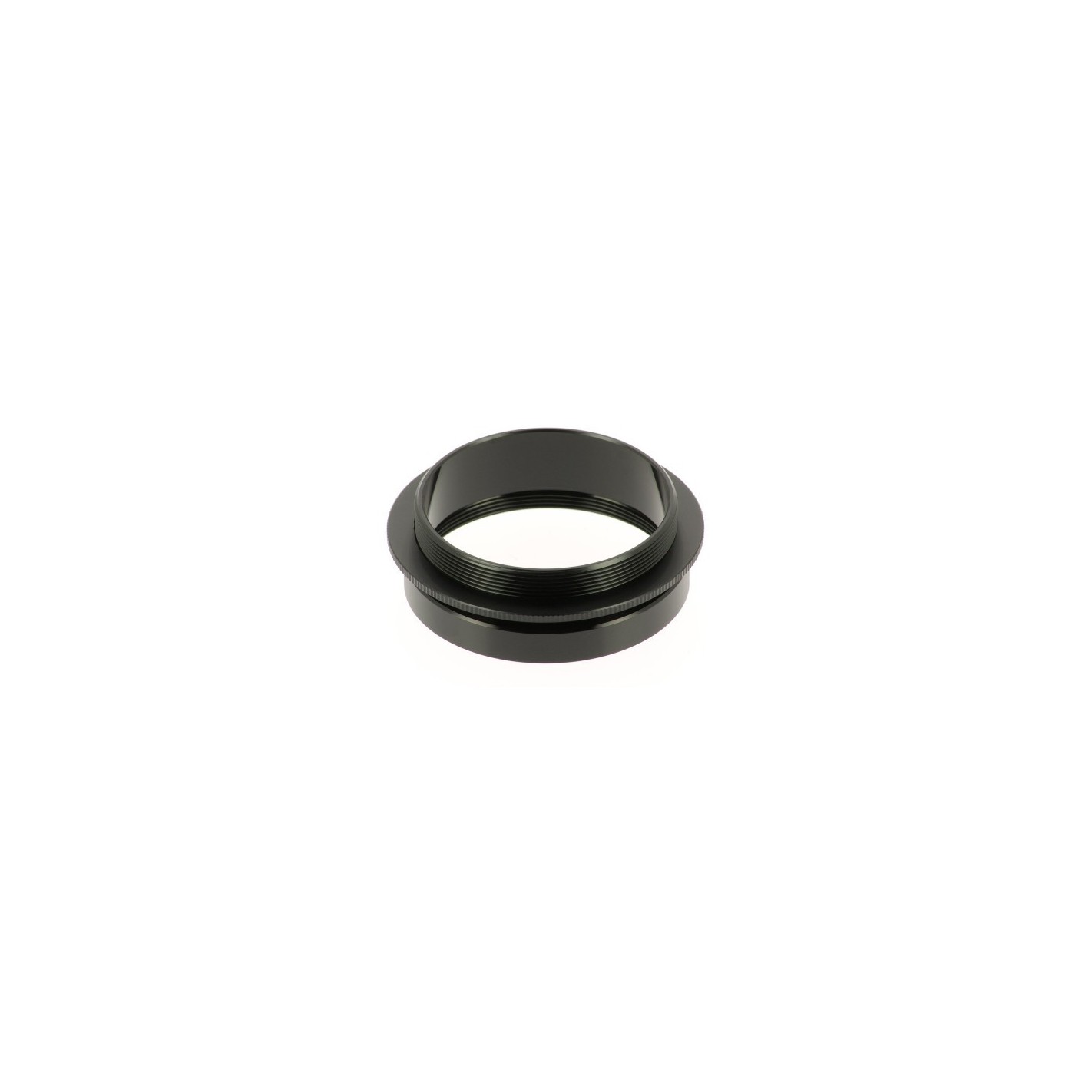

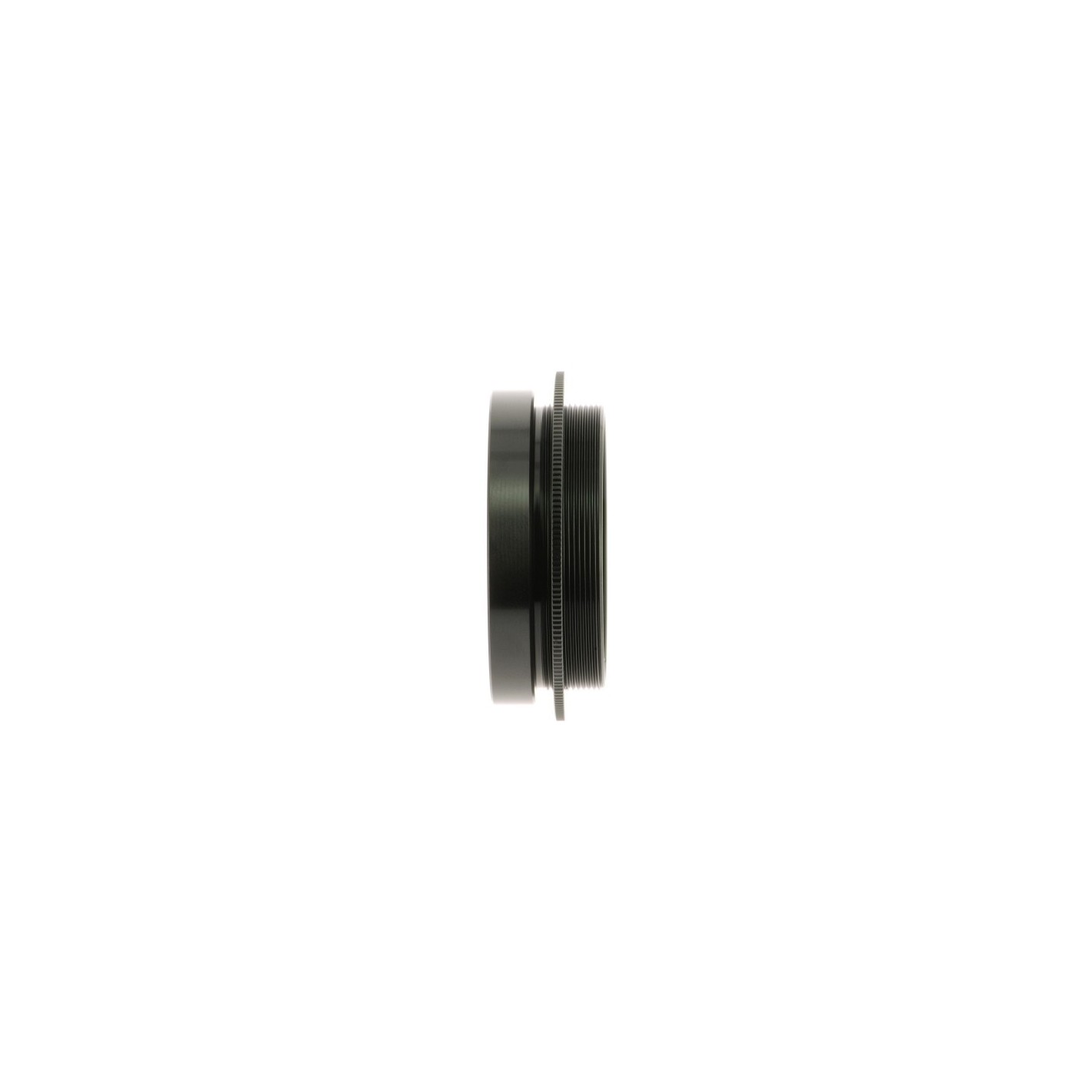

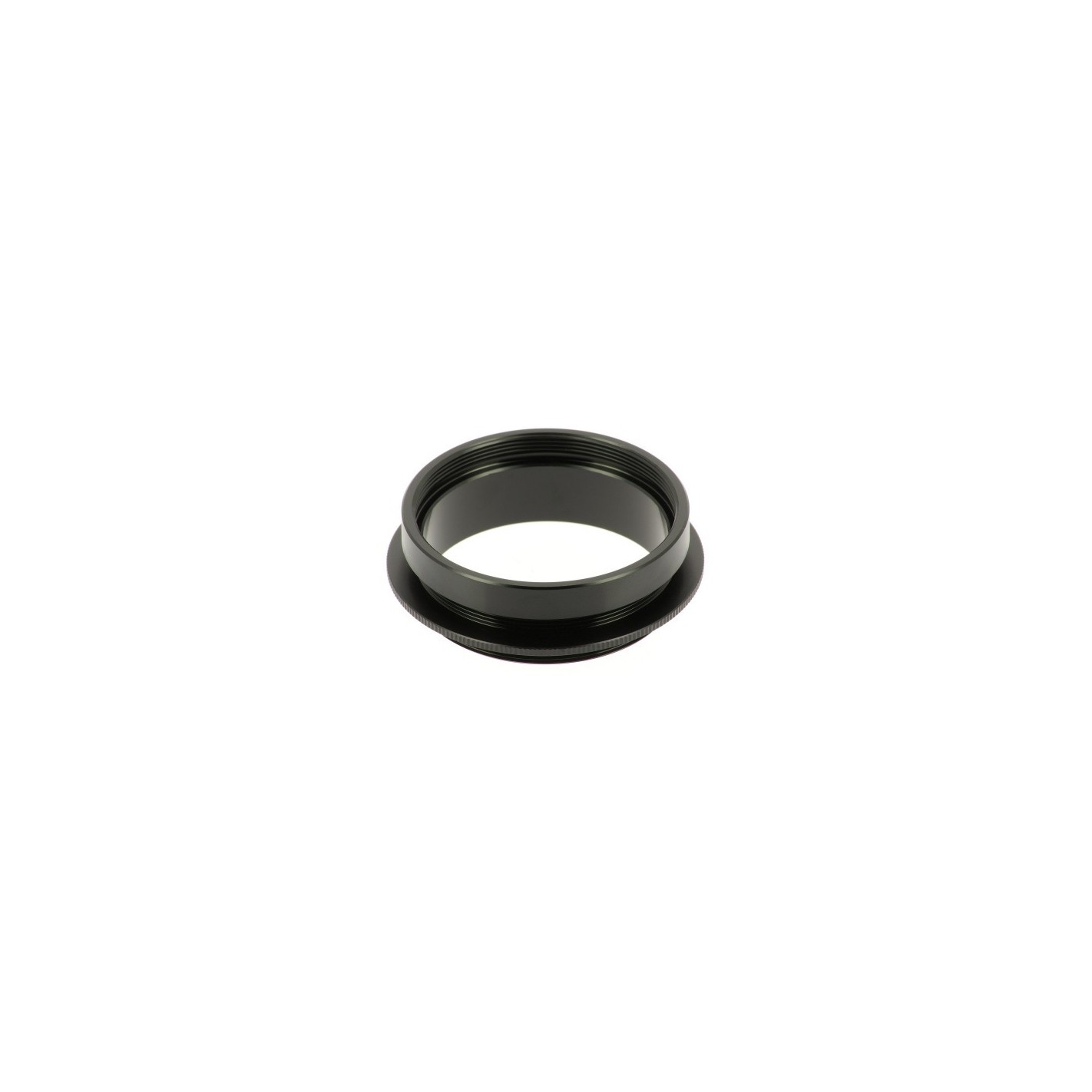

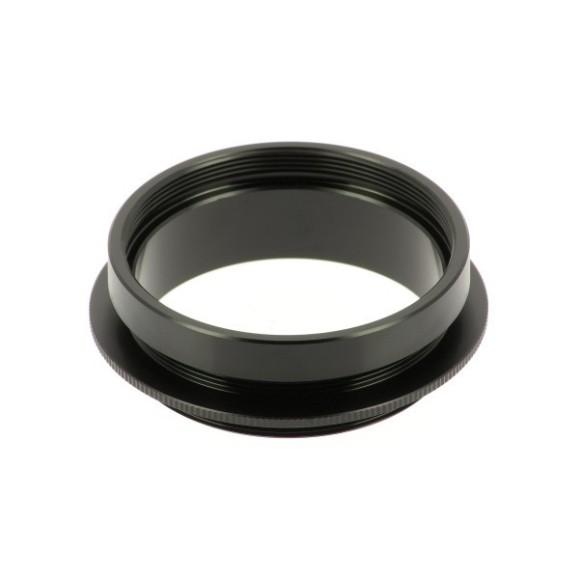

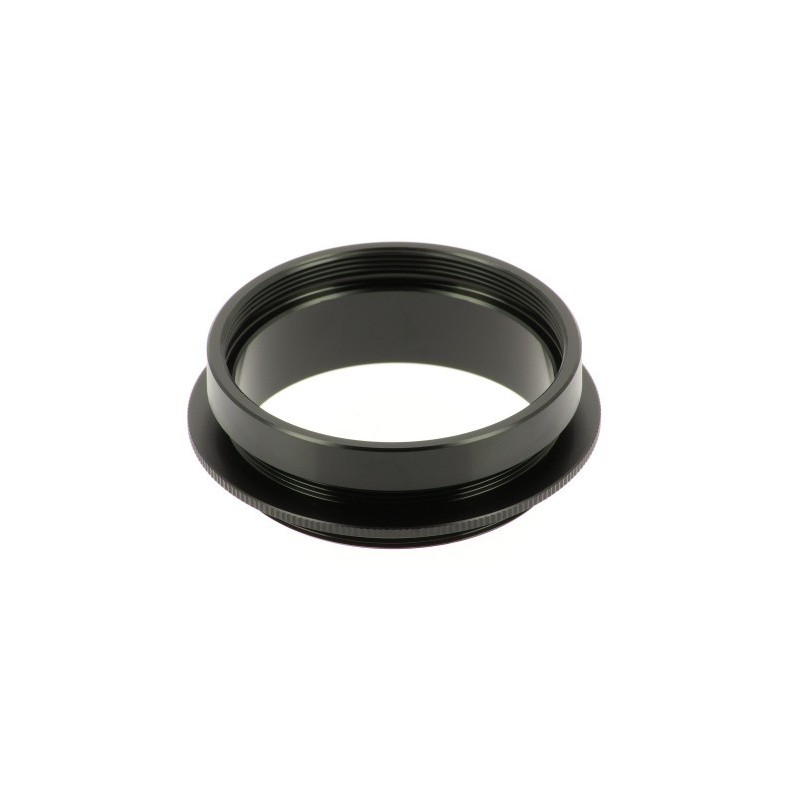

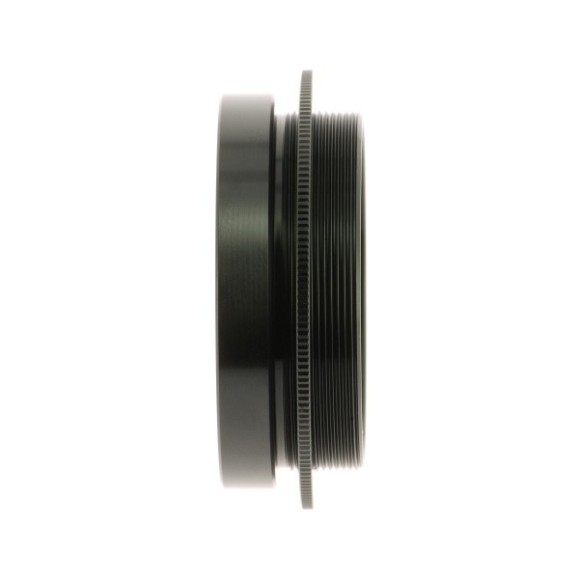

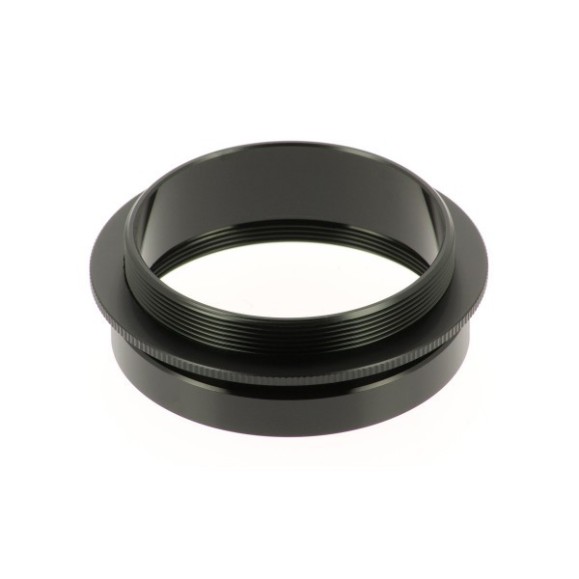

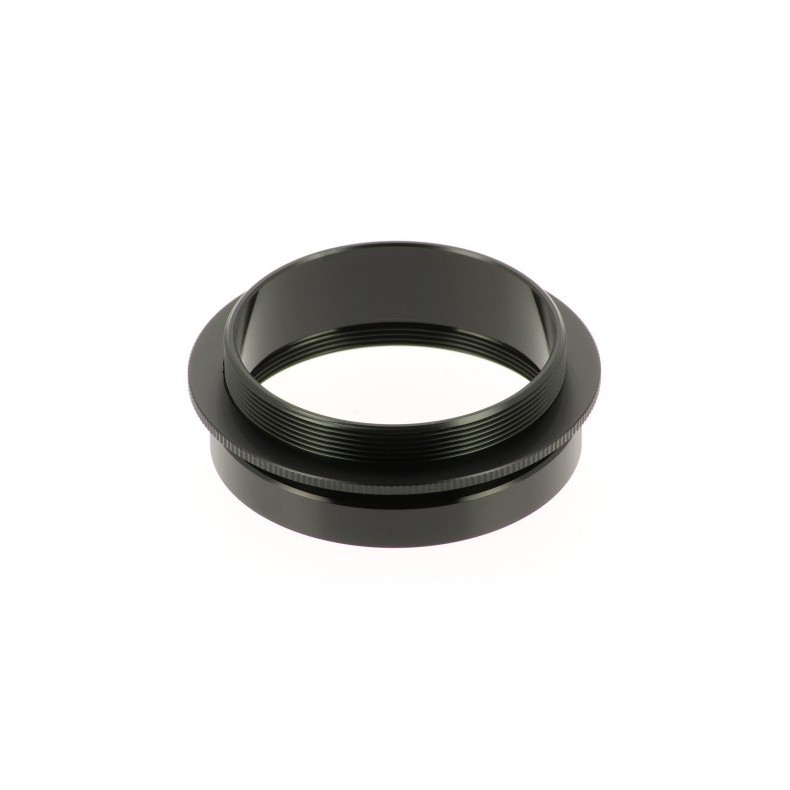

Anel de extensão variável M48 Kepler

M48 anel de extensão variável Kepler.

Os anéis de extensão Kepler M48 permitem-lhe obter a viagem necessária para conseguir um foco preciso específico para os vários redutores / correctores.

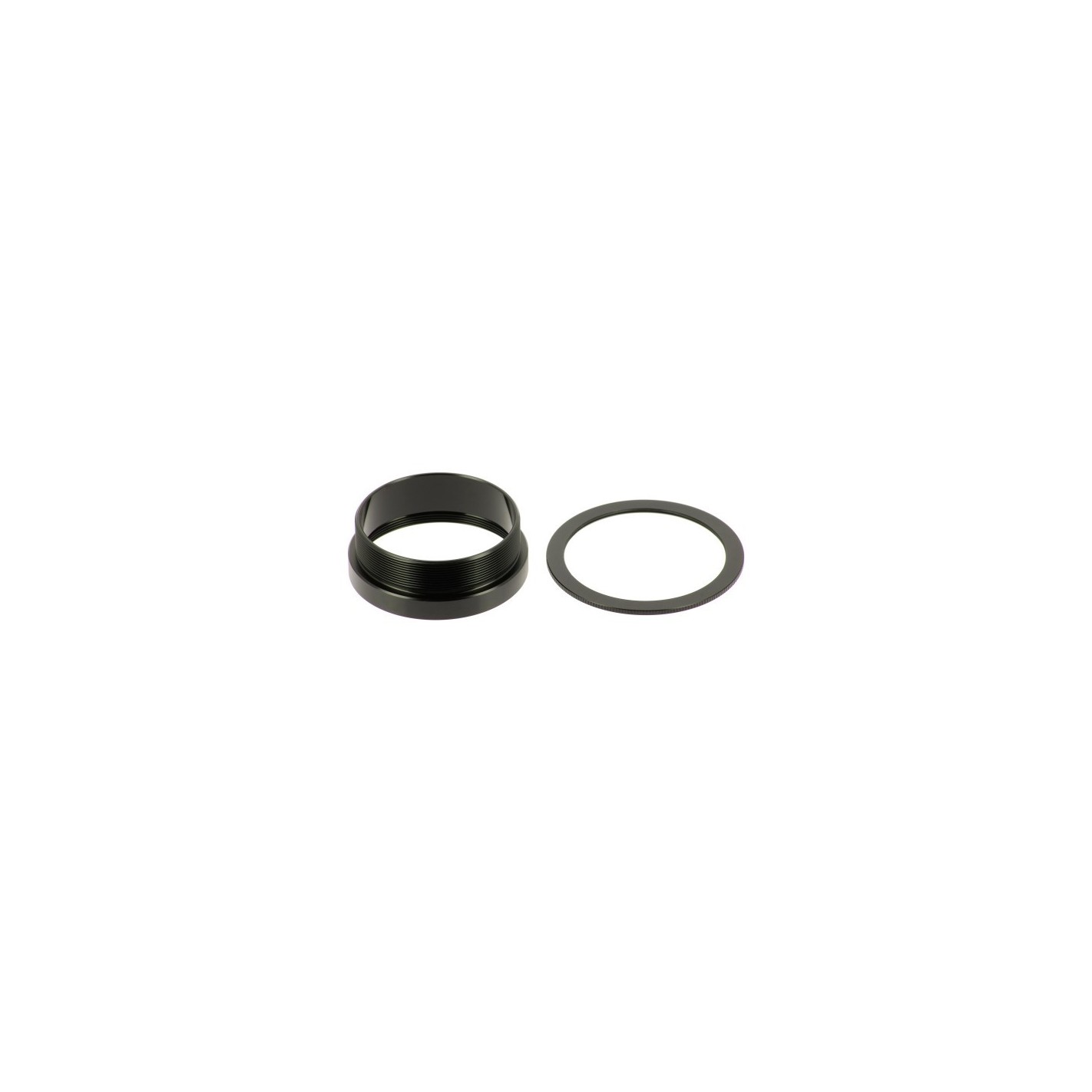

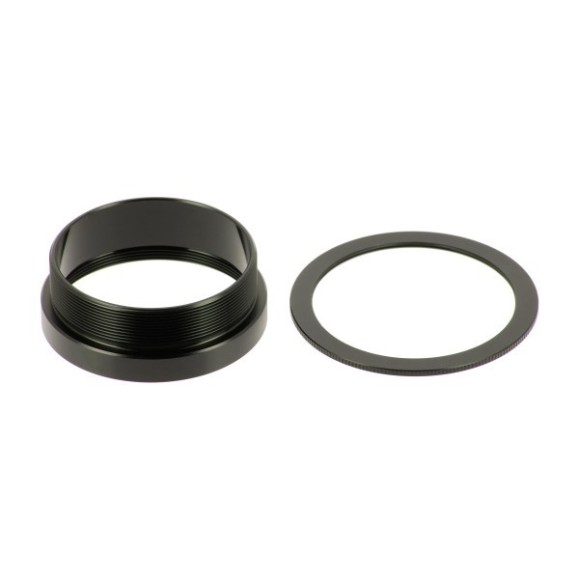

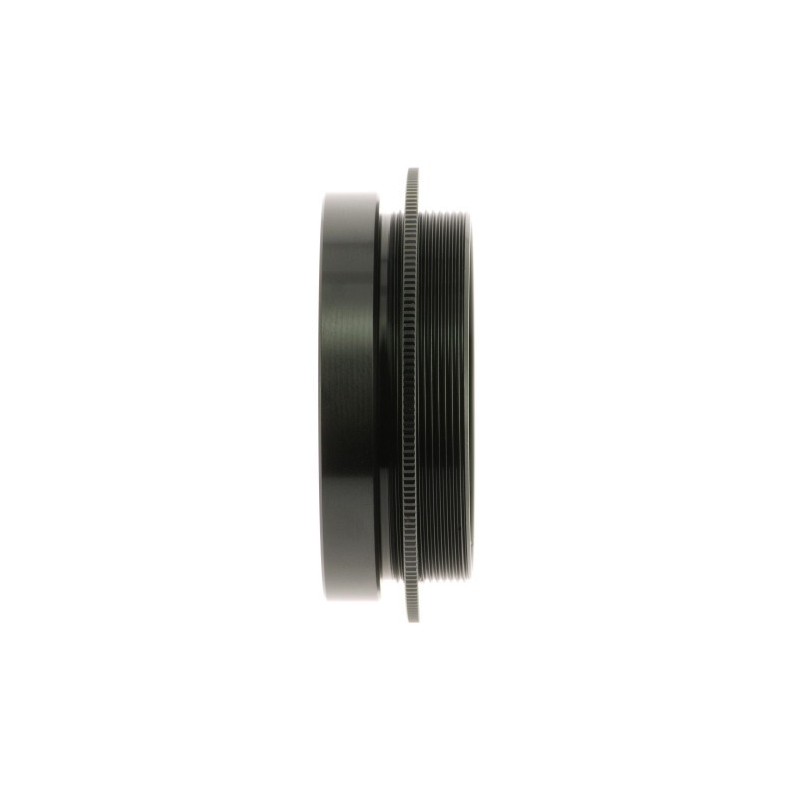

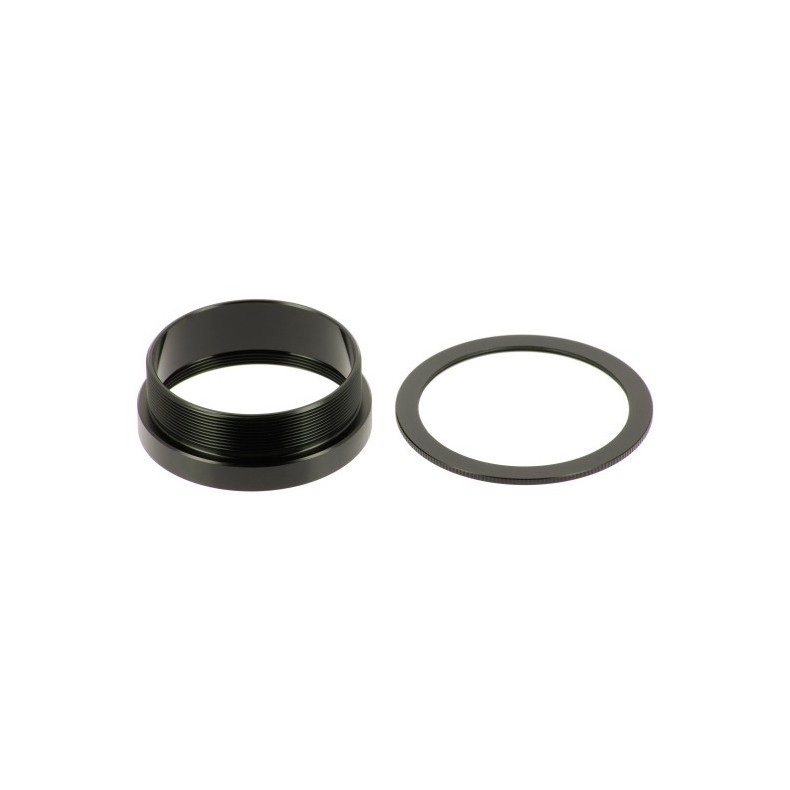

Este anel de extensão variável é composto por 2 elementos: um anel de extensão clássico com rosca em T e um anel de extensão em contracorrente. O comprimento da saída da rosca T (M48x0,75) é de 10 mm de comprimento, que é aparafusada contra o anel (1 mm de espessura). Este dispositivo permite uma extensão variável de 0 mm (sem o anel contador) a 5 mm (com o anel contador e deixando uma profundidade de aparafusamento do anel fêmea de 4 mm para segurança).

Se o anel fêmea tiver uma profundidade máxima de rosca de 5 mm, o curso só pode ser variado de 2 a 3 mm, apenas o suficiente para alcançar o foco óptimo atrás de um corrector óptico ou redutor, mas neste caso será necessário ter em conta o comprimento de rosca restante na montagem.

Portanto, este anel pode servir como anel de ajuste intermédio num conjunto de rosca T que consiste em várias extensões; permitirá um ajuste muito fino do comprimento para atingir o foco ideal. Se possível, o anel não deve ser colocado na posição final para minimizar o risco de inclinação.

Cuidado: este anel não é recomendado em conjuntos que envolvam grandes sensores fotográficos, devido ao risco de inclinação que pode causar. De facto, o anel contador não constitui um ponto de apoio perfeitamente perpendicular ao eixo óptico e pode, portanto, causar um desalinhamento do sensor em relação ao eixo óptico.

• Tipo de entrada mecânica: rosca T fêmea (M48x0,75)
• Tipo de saída mecânica: rosca T (M48x0,75) macho
• Espessura: 0 a 5 mm

Anel de extensão variável M48 Kepler.
