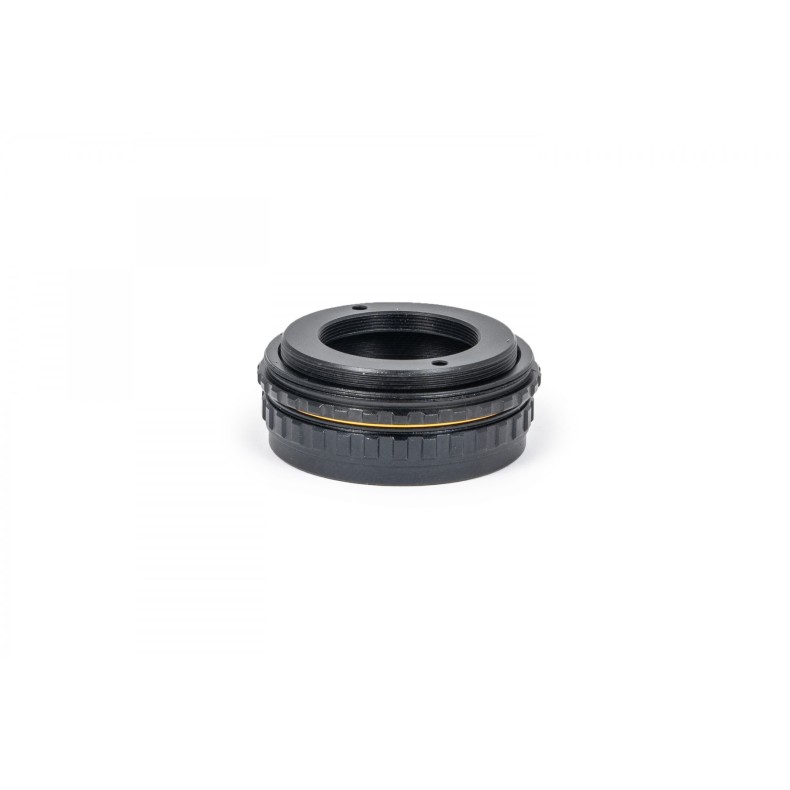

Suporte de filtro Baader de 1¼" para roscas de filtro T-2 e 2

Suporte de filtro de 1¼" para filtros com roscas T-2 e 2

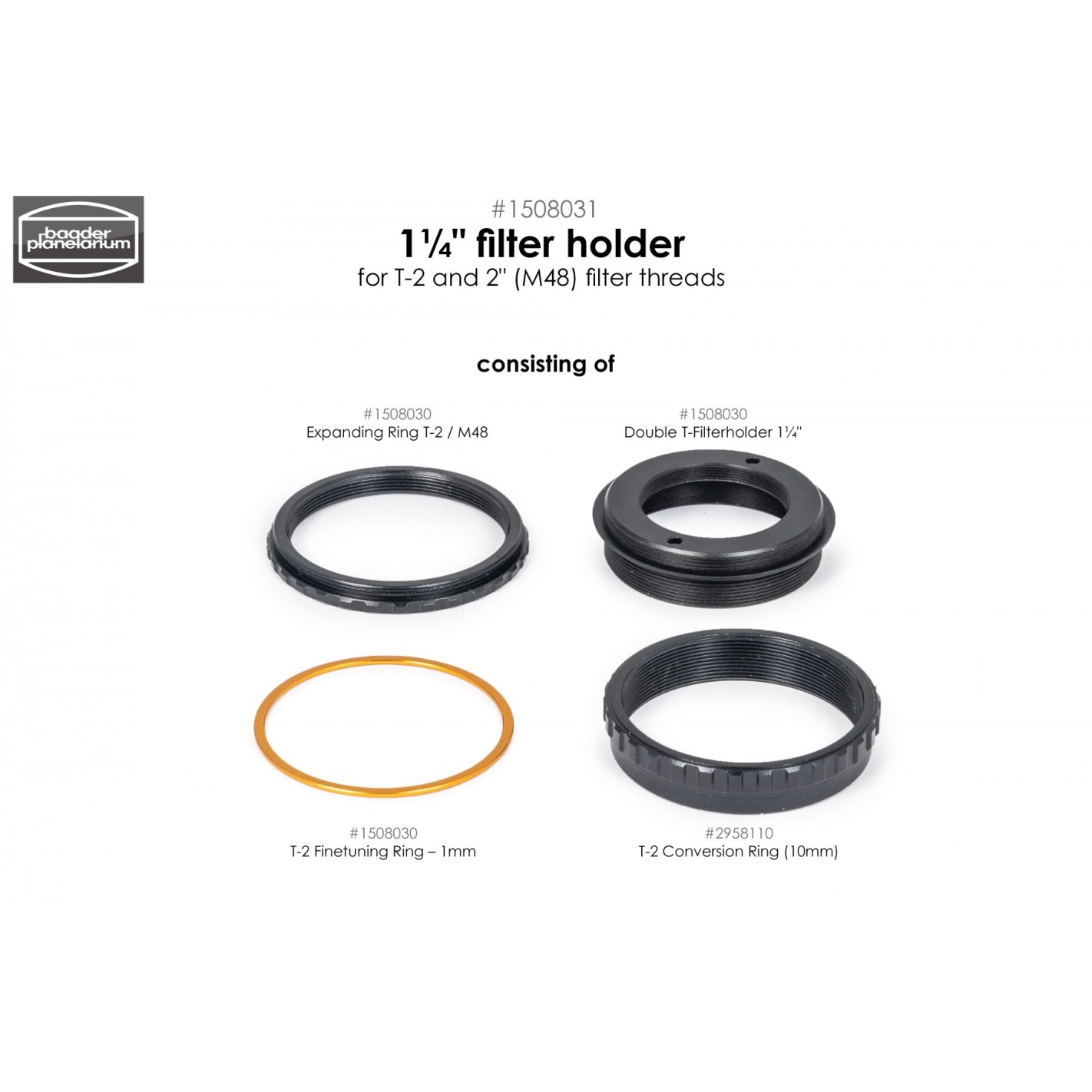

Acontece repetidamente que um filtro de 1,25" ou outra peça (lentes Barlow, redutores) com uma rosca de filtro de 1¼" tem de ser montado no caminho da luz de um telescópio maior. Este é o objetivo deste suporte de filtro, que consiste em quatro componentes:

Anel de conversão Baader T-2

Suporte de filtro Baader Double T 1¼

Anel de ajuste fino T-2 1mm (banhado a ouro) - Alumínio

Anel de expansão Baader T-2f / M48m (T-2 parte #29)

O suporte de filtro duplo T aceita filtros comuns de 1¼", bem como, por exemplo, a lente Q-Barlow (note que esta Barlow só pode ser enroscada cerca de um quarto de volta devido às características técnicas de produção).

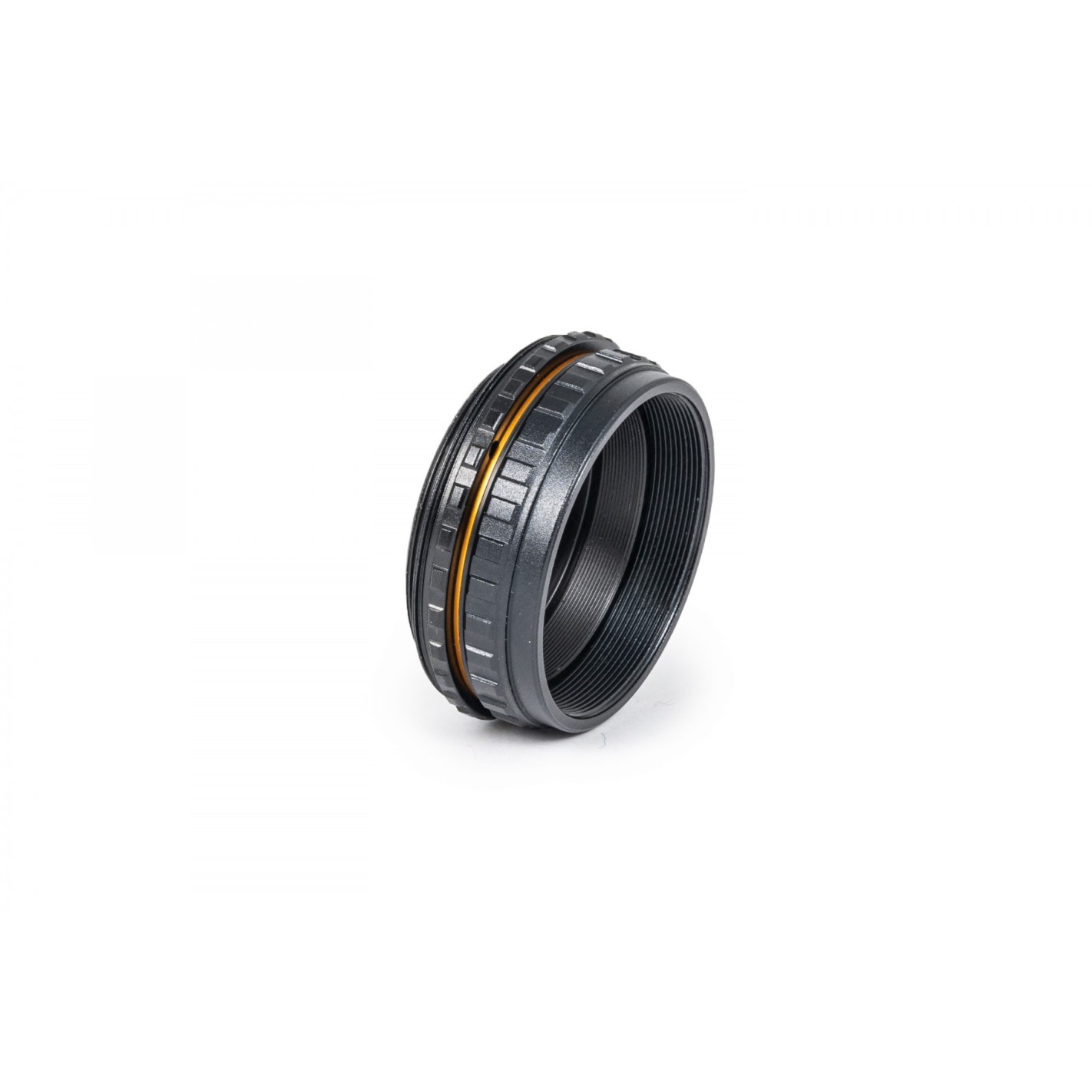

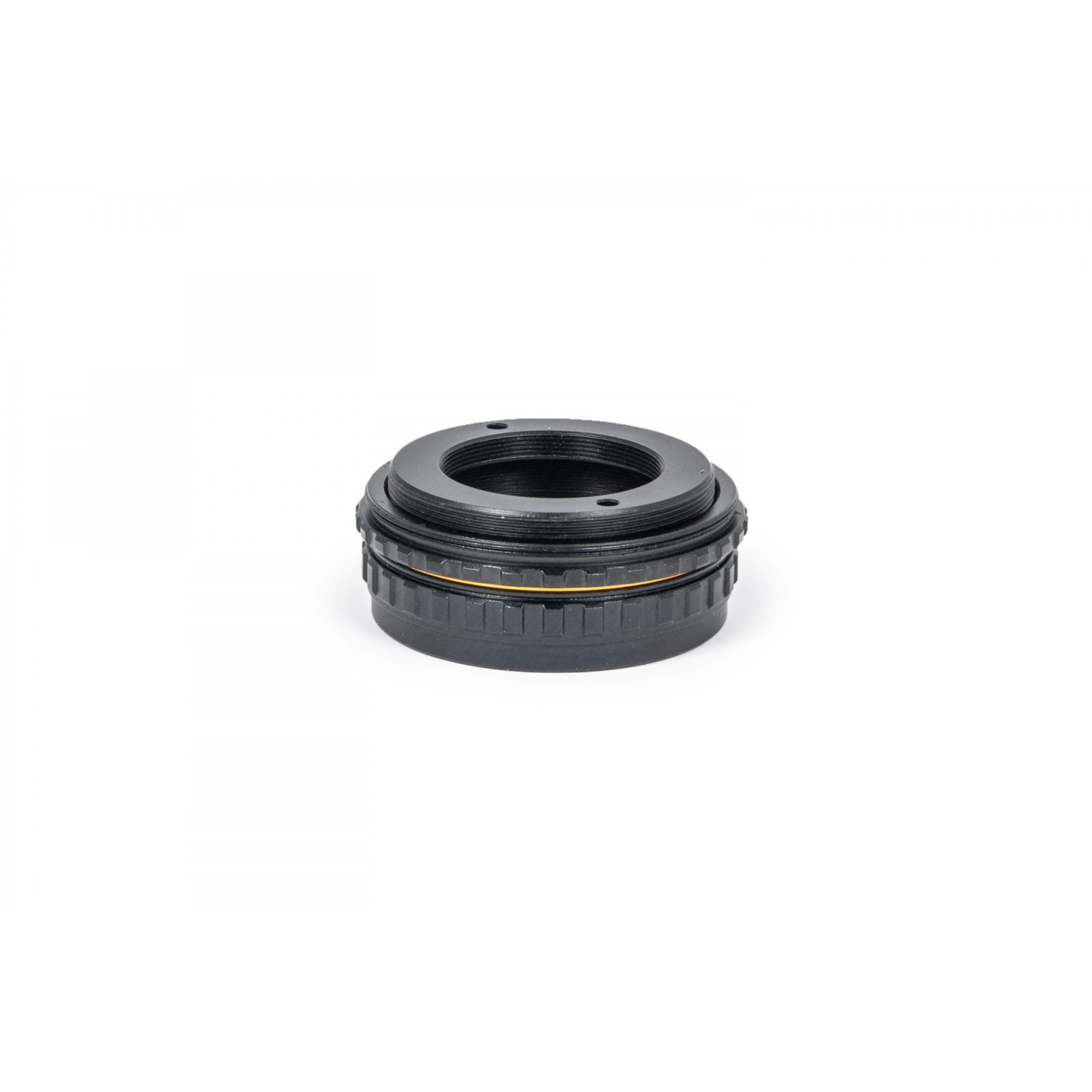

Quando combinado com o anel de conversão T-2, isto resulta num suporte de filtro que pode ser aparafusado entre quaisquer duas peças T-2 e tem um comprimento total de 10 mm.
Em combinação com peças com roscas T-2 de 3 mm de comprimento, fica nivelado; para peças com roscas de 5 mm de comprimento, é também incluído um anel de ajuste fino T-2 de 1 mm (banhado a ouro) - Aluminium #2457913 para que todos os componentes fiquem nivelados entre si.

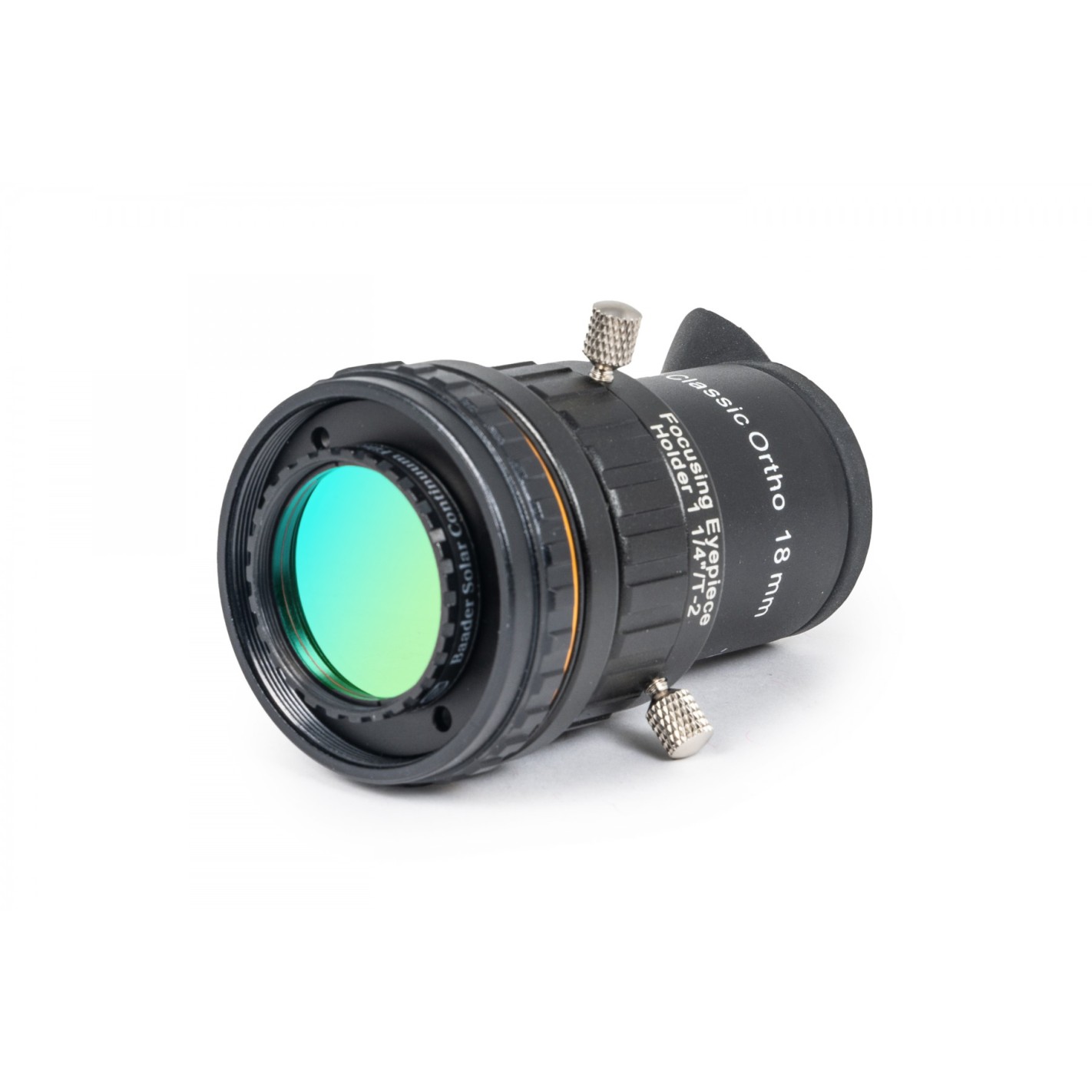

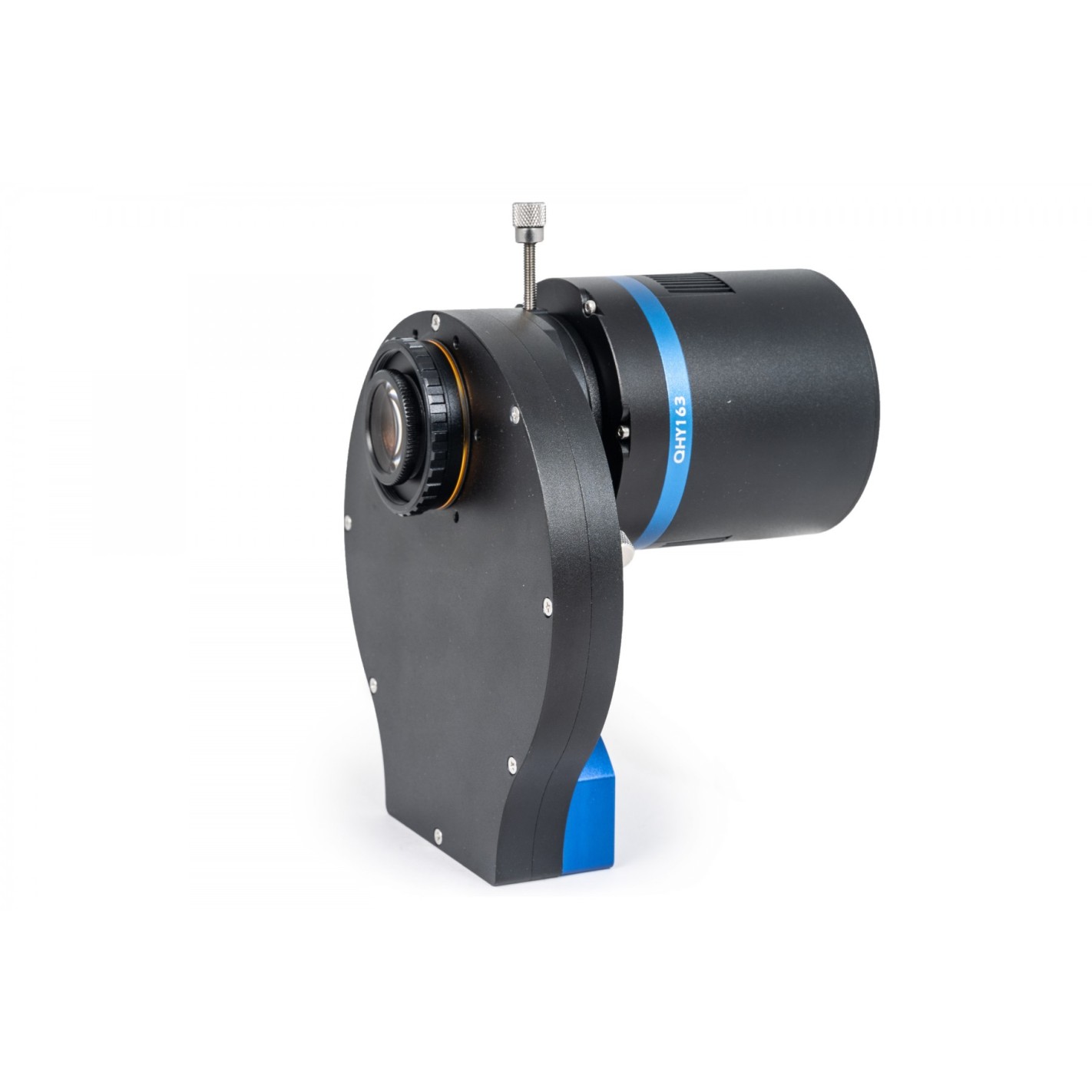

Isto permite que filtros de 1,25" ou lentes Barlow/reductoras com roscas de filtro padrão de 1¼" sejam inseridos permanentemente mesmo em frente de acessórios que são aparafusados ao telescópio através de roscas T-2 para evitar que se inclinem, sejam oculares pesadas, câmaras com rodas de filtro ou um ADC.
Ao instalar o suporte do filtro orientado para um lado ou para o outro do telescópio, a distância do filtro/barlow à câmara/ocular também pode ser ligeiramente modificada.

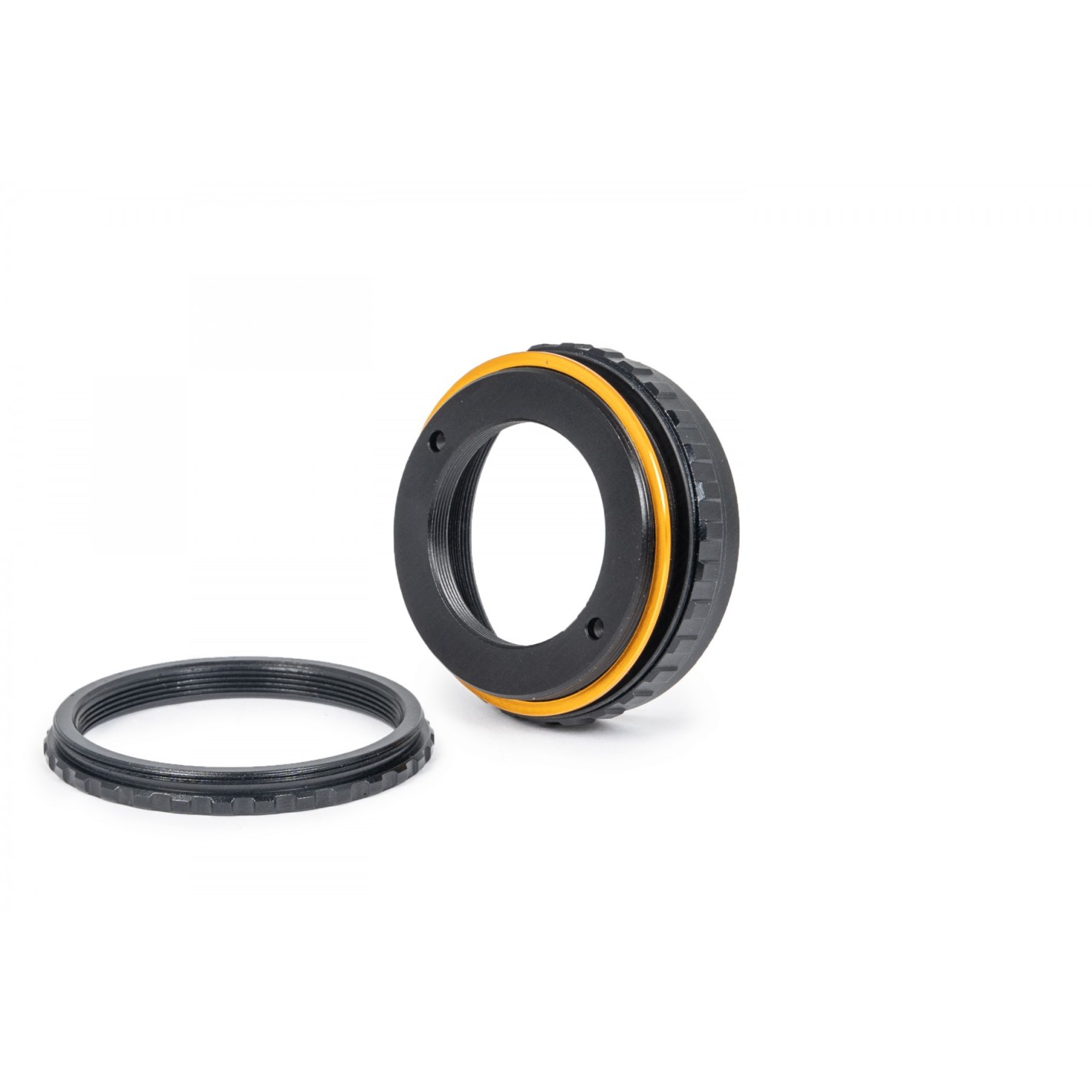

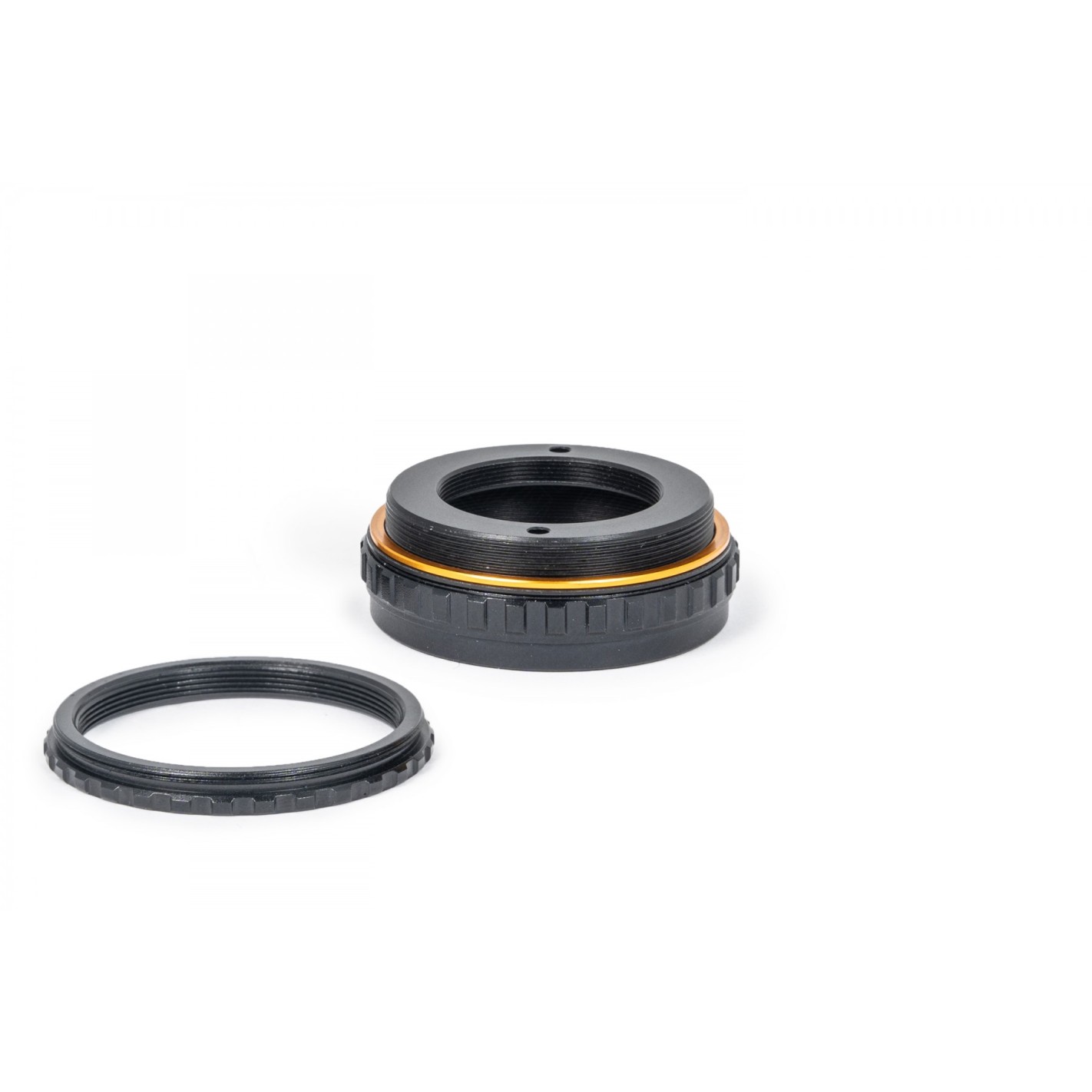

Com o anel expansível T-2f / M48m, o adaptador também pode ser utilizado em qualquer rosca de filtro de 2". Embora isto provoque vinhetas em oculares de grande angular com distâncias focais longas, permite, por exemplo, a utilização de um filtro de 1,25" (ou uma grelha Blaze) em oculares de 2" ou em câmaras com uma rosca de filtro fixa de 2" (e um sensor suficientemente pequeno) onde a ligação de encaixe Baader 1¼" / T-2 com segurança Kerfs # 2458106 ou se for preferível uma ligação roscada ao telescópio, não pode ser utilizada.
