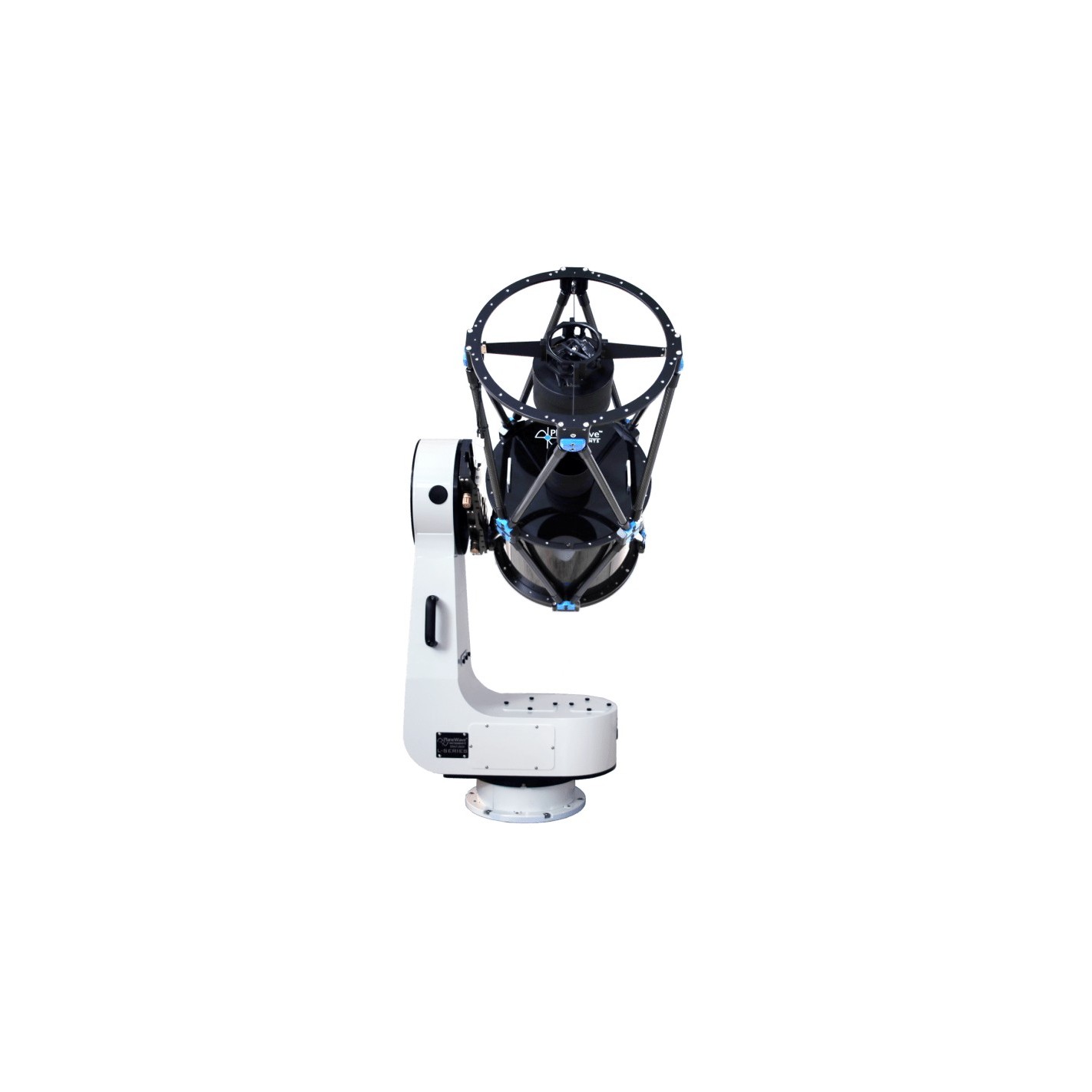

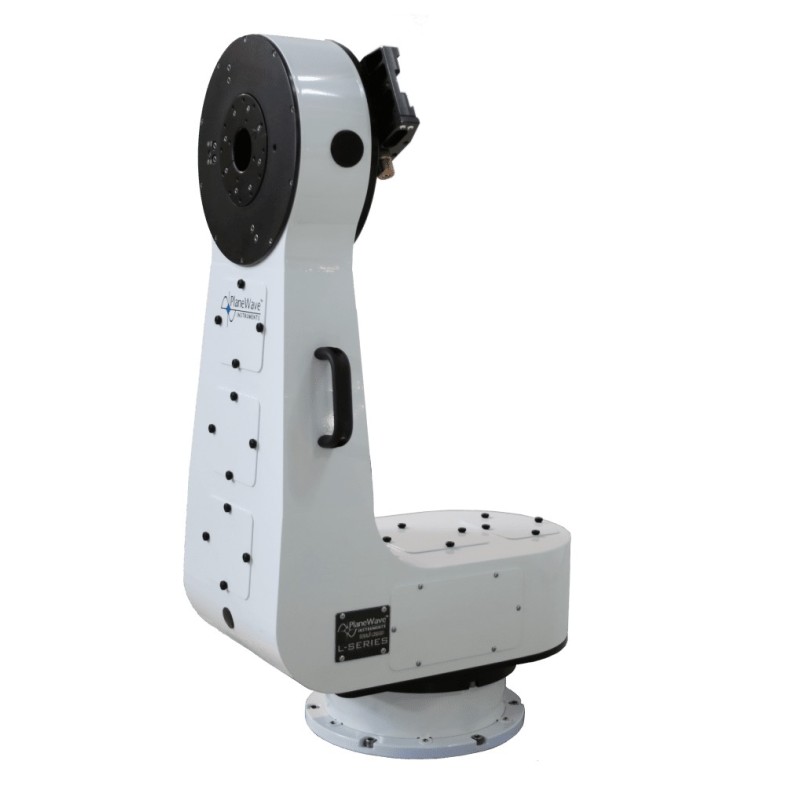

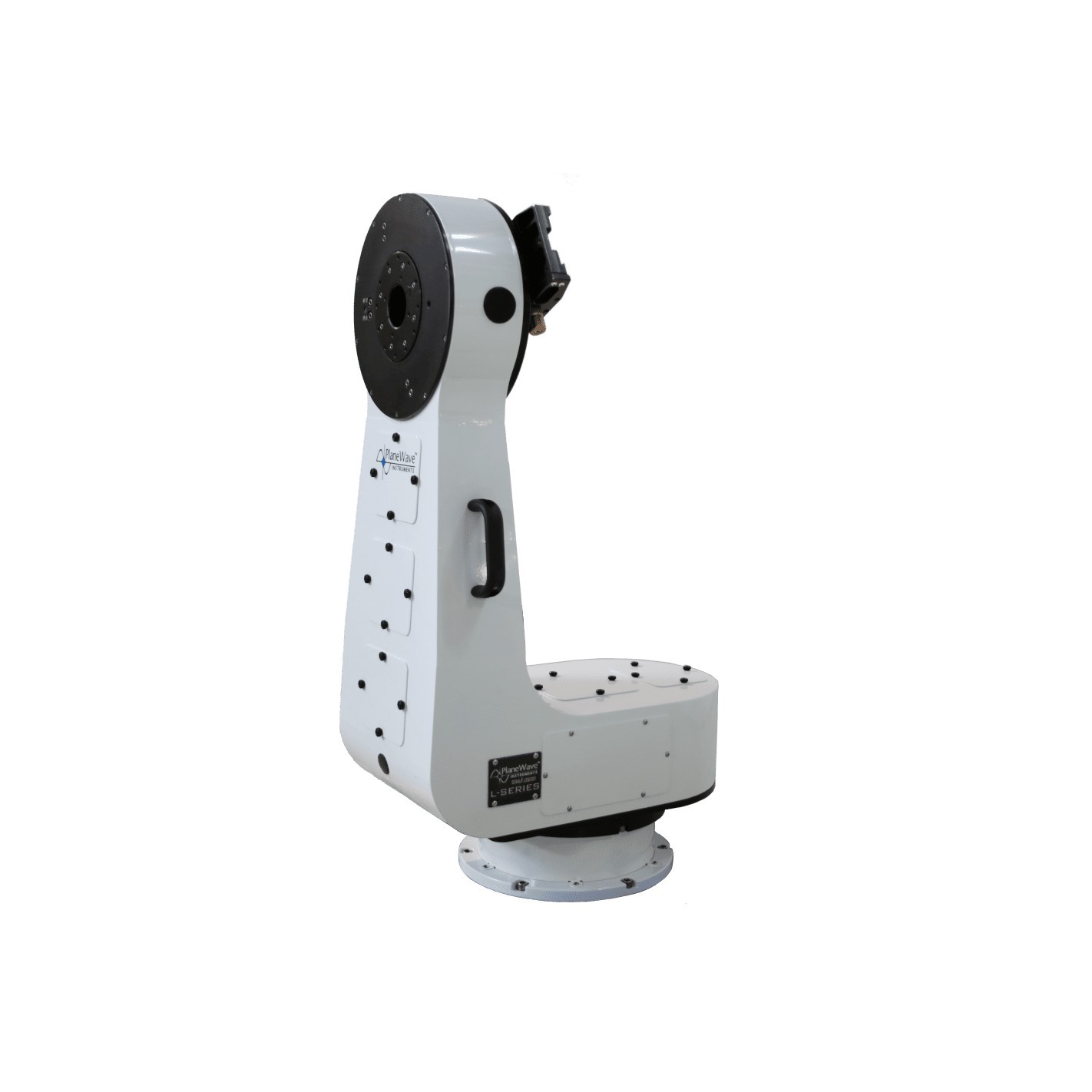

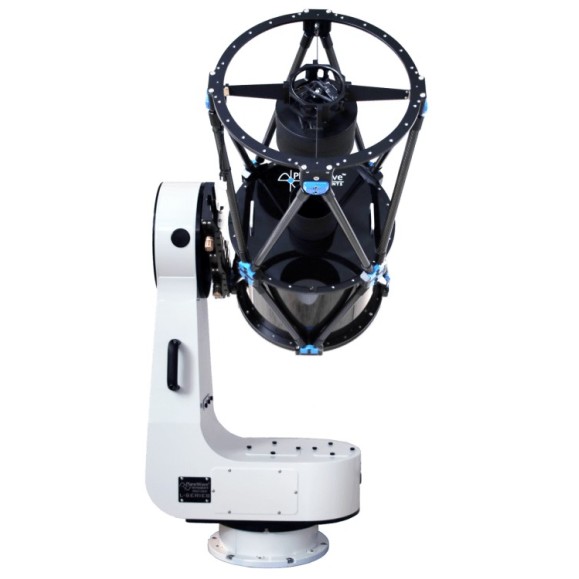

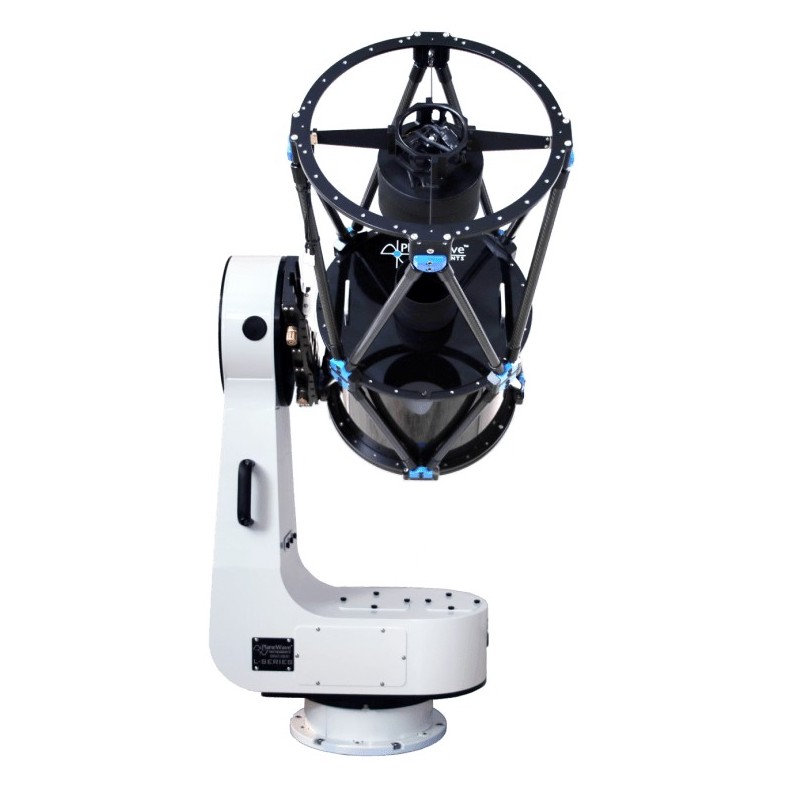

PlaneWave Instruments L-350 MONTAGEM DE DIRECT DRIVE

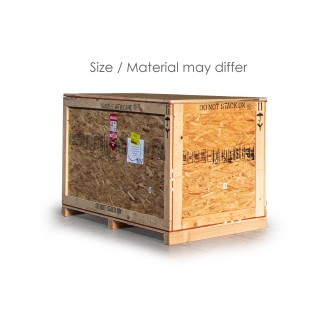

O PREÇO JÁ INCLUI A CAIXA DE TRANSPORTE DE MADEIRA QUE É INDISPENSÁVEL PARA UM ENVIO SEGURO. REFERÊNCIA #1323503
A PlaneWave Instruments orgulha-se de apresentar o seu novo sistema de montagem de acionamento direto da série L. É oferecido em configuração Alt-Az ou Equatorial. A série L está disponível em três modelos: o L-350, capaz de suportar 100 lbs; o L-500, concebido para o CDK17/20, que pode suportar uma carga útil de mais de 200 lbs. O L-600 é ideal para o CDK24 e pode suportar até 300 libras. Todos os suportes são projetados e fabricados pela PlaneWave Instruments com folga zero e erros periódicos zero, movimento praticamente silencioso e velocidades de rotação de até 50 graus por segundo.

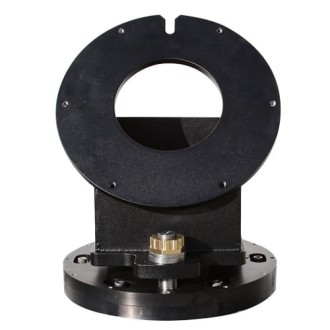

A série L: combina versatilidade, simplicidade e preço acessível, combinando toda a tecnologia dos nossos telescópios de classe de observação numa montagem compacta e autónoma. Na sua configuração Alt/Az, é consideravelmente mais compacta do que a sua contraparte equatorial, permitindo que um telescópio maior caiba numa caixa mais pequena. Ao contrário das tradicionais montagens equatoriais alemãs, não há voltas de meridiano a enfrentar ou grandes contrapesos salientes que possam criar um perigo num observatório público. O Alt / Az é mais intuitivo de utilizar e não é necessário o alinhamento polar. Além disso, é assim que os profissionais o fazem! Para maior flexibilidade, os suportes da série L podem ser instalados no modo Alt/Az ou equatorial com o acessório de cunha opcional.
Caraterísticas da montagem L-350:
- Capacidade de carga de 45 kg (100 lb)
- Motores de acionamento direto em cada eixo para um movimento suave, rápido e praticamente silencioso do telescópio
- Velocidade de rotação até 50 graus por segundo
- Codificadores de alta resolução em cada eixo para um posicionamento preciso
- Retorno zero
- Erro periódico zero
- Software de modelação de montagem PointXP
- Eletrónica fechada
- Cablagem de montagem através de montagem
- Sistema de montagem
- Tipo Alt-Azimute / Equatorial Montagem de transmissão direta
- Peso 110 lbs (50 kg)
- Capacidade máx. Capacidade de carga 45 kg (100 lbs)
- Faixa de latitude de 0 a 90 graus, hemisférios norte e sul
- Gestão de cabos Os cabos do equipamento podem ser encaminhados através do suporte
- Sistema de controlo
- Eletrónica de controlo Interface PlaneWave Controlo do telescópio de eixo duplo
- Interface de utilizador Software de controlo PlaneWave Interface 4 (PWI4) com software de modelação de montagem PointXP integrado
- Sensores de arranque Os sensores de posição de arranque estão incluídos para permitir que a montagem encontre a sua posição inicial ao ser ligada.
- Velocidade de resposta 20 graus por segundo (padrão); 50 graus por segundo (máximo), ambos os eixos
- O requisito de alimentação aceita 120 a 240 VAC. Fornecido com um adaptador de alimentação regulado 120 VAC 15A IEC Tipo B.
- Controlo de movimento
- Controlo do motor Sistema de controlo do motor sem escovas de qualidade industrial e eletrónica de bordo
- Motor: motores trifásicos de binário de azimute e altitude de fluxo axial de acionamento direto
- Codificador: anel codificador de azimute e altitude em aço inoxidável de 152 mm com leitura integrada nos eixos de azimute e altitude. 18.880.000 contagens por rotação (resolução de 0,069 segundos de arco).
- Binário do motor Aproximadamente 20 pés-lbs contínuos; 50 pés-lbs de pico
- Eletrónica de acionamento Accionamentos de motor sem escovas de qualidade industrial para cada eixo com placa de interface personalizada
- Interface de software de controlo do telescópio PlaneWave (PWI4). Incorpora o software de modelação de montagem PointXP de Dave Rowe. Tudo compatível com ASCOM.
- Desempenho do sistema
- Precisão de apontamento
- Precisão de pontaria
- 2 segundos de arco à velocidade sideral
- Precisão de rastreio
- 0,3 segundos de arco durante um período de 5 minutos à velocidade sideral
- Frequência natural do sistema 10 Hz ou superior
POR SE TRATAR DE UM PRODUTO MUITO DELICADO, O TRANSPORTE É FEITO EM PALETES E DEVE SER ORÇAMENTADO NO MOMENTO DA ENCOMENDA, INDEPENDENTEMENTE DO VALOR INDICADO NO SÍTIO WEB. PEDIR-NOS SEMPRE PREVIAMENTE UM ORÇAMENTO PERSONALIZADO.
