GOTO VIXEN SPHINX PROFESSIONAL SXP2 Monte Equatorial com STARBOOK TEN
Montagem equatorial rígida melhorada.
Um par de rolamentos de esferas utilizado para suportar suportes de R.A. O eixo SXP mudou para rolamentos cónicos maiores
para maior resistência. A distância entre as caixas de rolamentos foi aumentada para aumentar a capacidade de carga
. A espessura da parede da caixa do corpo de R.A. é aumentada. O corpo do A.R.A. é presofirmemente em
nos mesmos braços de garfo que são utilizados para o suporte equatorial de classe alta AXJ.
Isto assegura um peso leve mas suficientemente forte para segurar o corpo equatorial.
Rastreio celestial preciso com função P-PEC O STAR BOOK TEN equipado com várias funções é fornecido para o suporte equatorial SXP2
. Entre elas, a função P-PEC dá uma grande vantagem ao rastreio celestial. O PEC significa Correcções de Erros Periódicos
e rectifica electricamente o movimento irregular das engrenagens de rastreio que é gerado periodicamente e
herdado em sistemas movidos por engrenagens. Para a montagem equatorial SXP2, é fornecida uma função P-PEC que é
avançada a partir da função PEC. A função P-PEC retém os registos das suas correcções após o desligamento da corrente em
a montagem equatorial. Não é necessário recuperar os dados de cada vez e conseguir uma localização mais precisa rapidamente.
(A função P-PEC só será activada se STAR BOOK TEN estiver ligada à montagem equatorial SXP-PFL, SXP2, AXJ ou AXD2.

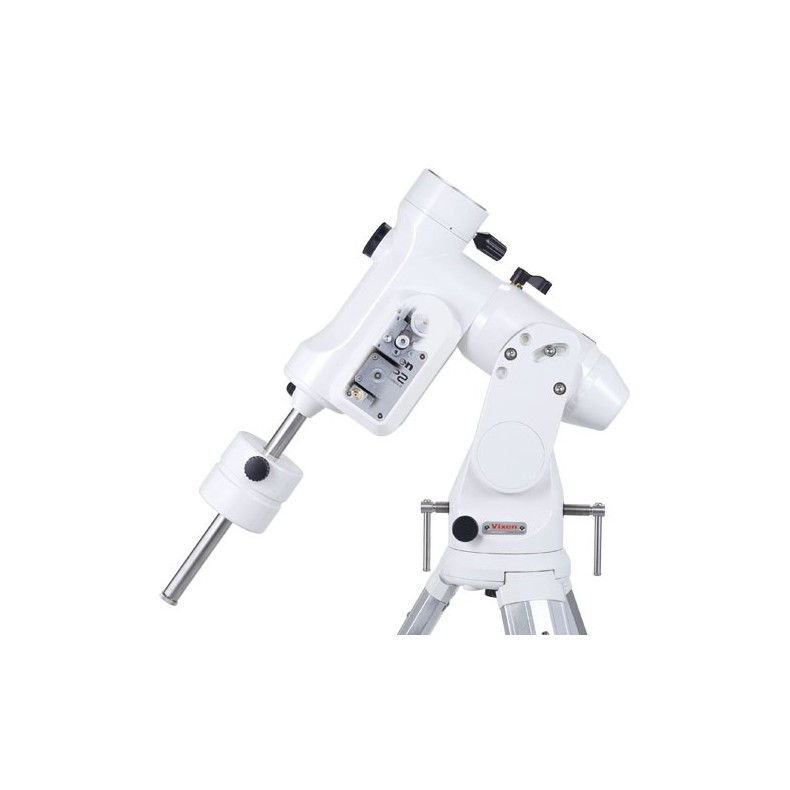

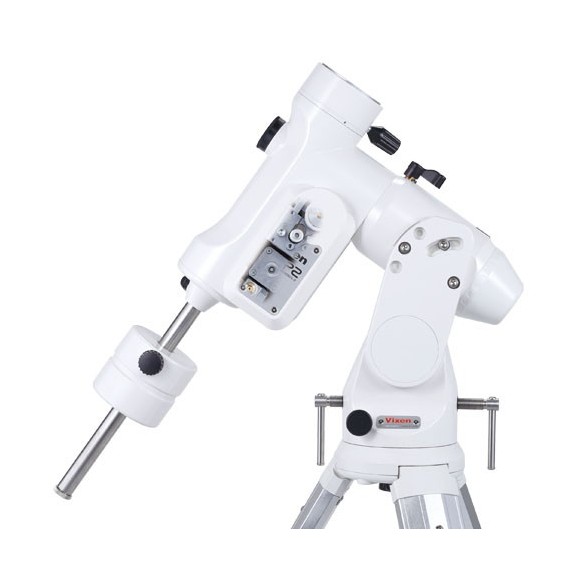

O sistema de transmissão por correia atinge uma folga mínima e é muito mais silencioso.

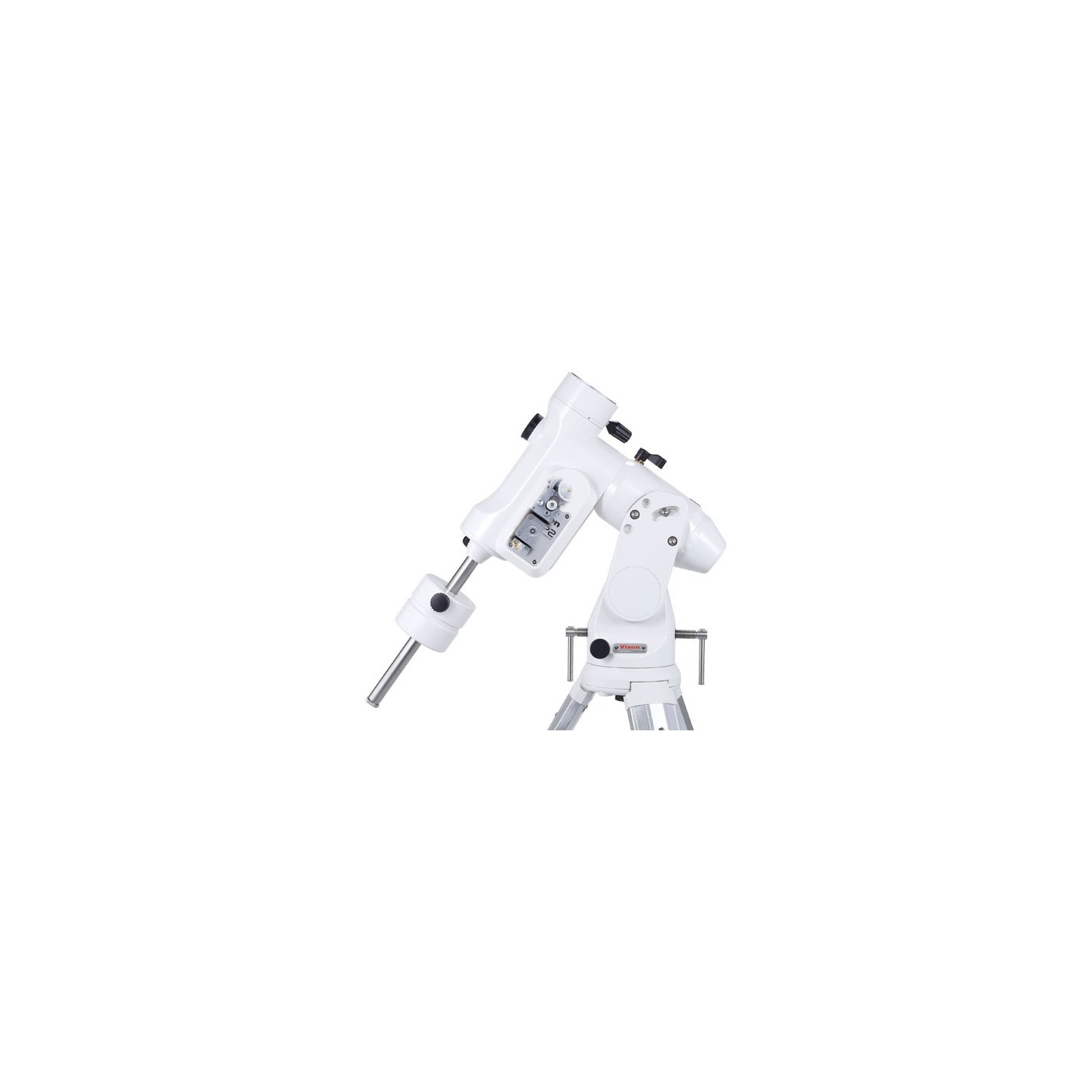

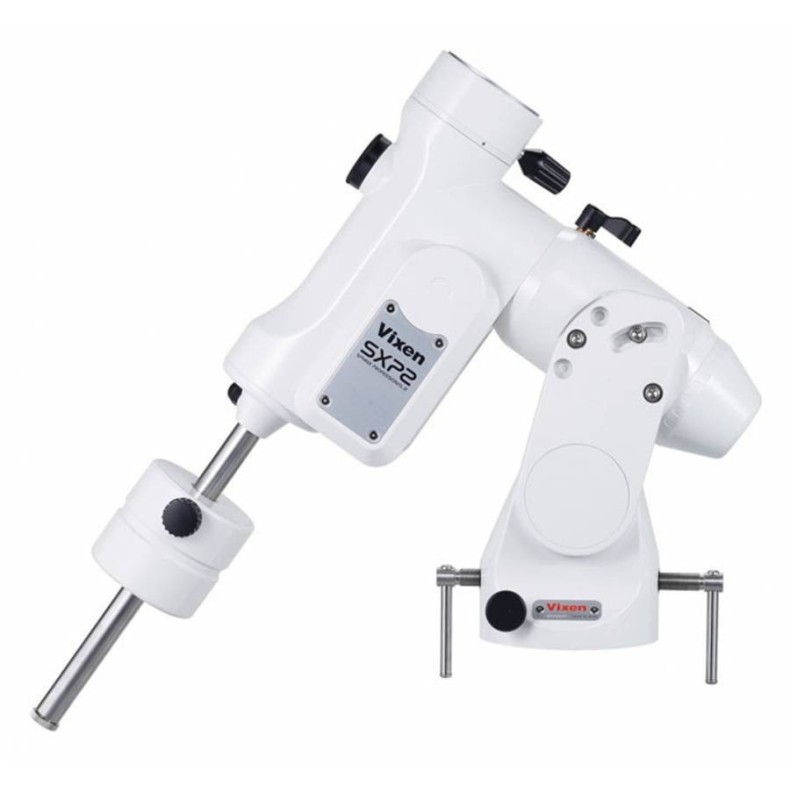

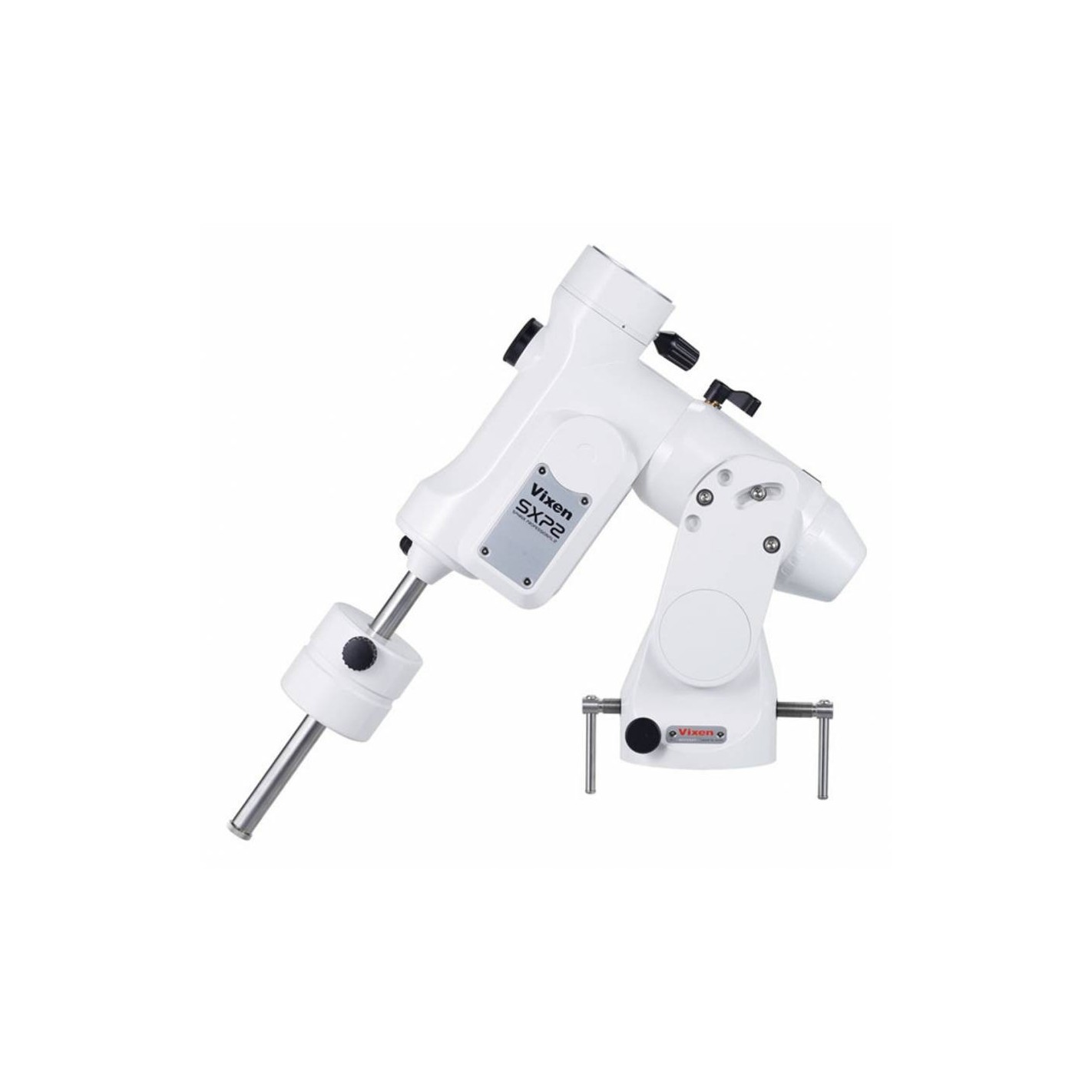

Montagem equatorial SXP2
-
R.A. câmara lenta: engrenagens de minhocas e rodas com micro movimento circular completo de 180 dentes, 73,2mm de diâmetro, feitas de latão
-
DEC. câmara lenta: engrenagens de minhocas e rodas com micro movimento circular completo de 180 dentes, 73,2mm de diâmetro, feitas de latão
-
Engrenagem de eixo de sem-fim: 9mm de diâmetro, feita de latão
-
Eixo R.A.: 40mm de diâmetro, feito de aço-carbono
-
Eixo DEC.: 40mm de diâmetro, feito de aço-carbono
-
Número de rolamentos: 16 peças
-
Barra de contrapeso: 20mm de diâmetro, aço inoxidável, retráctil
-

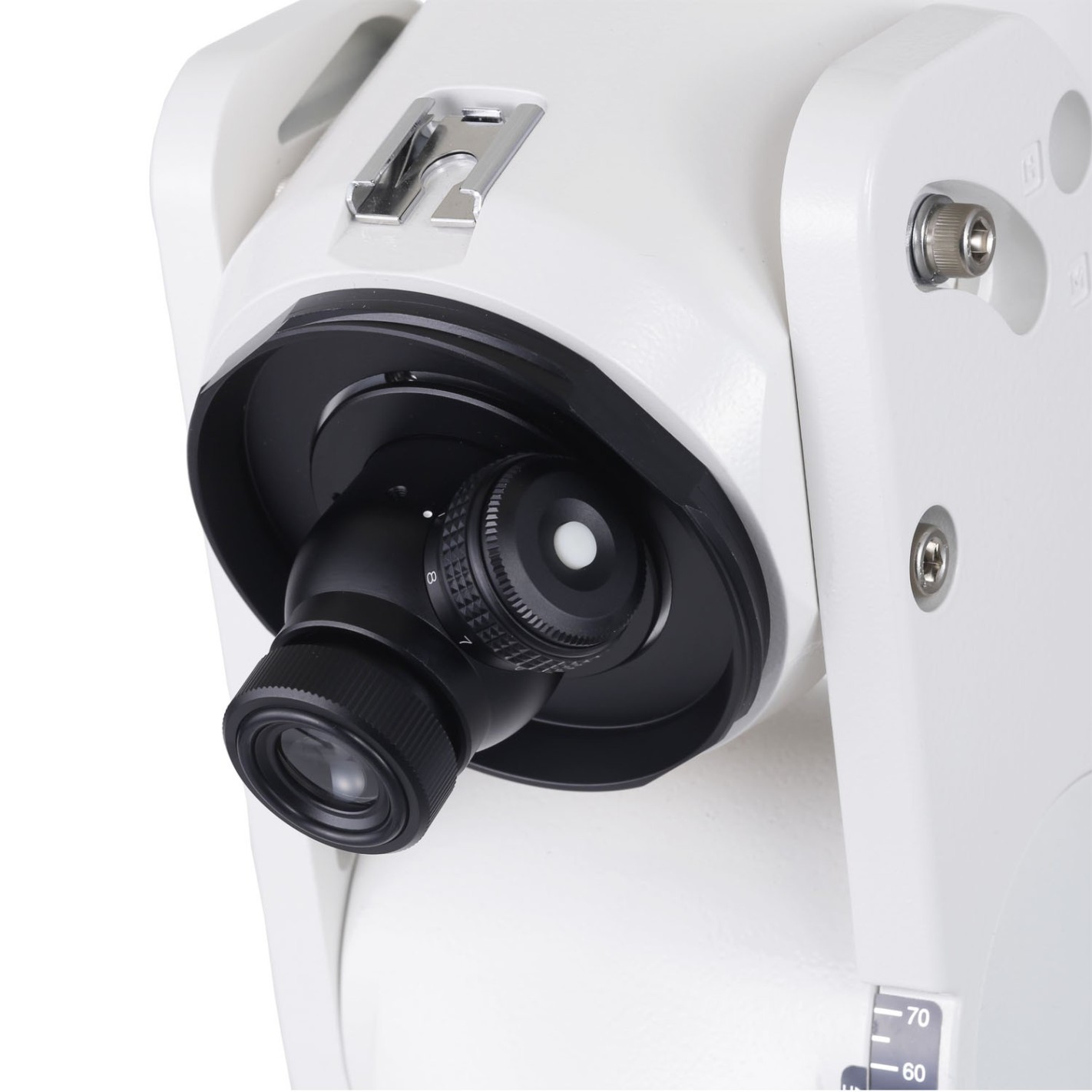

Âmbito do eixo polar: Âmbito do localizador incorporado de 6X20mm, campo de visão de 8 graus, com iluminador de retícula de desligamento automático, brilho ajustável em 8 passos, 3 minutos de arco ou menos de precisão de ajuste, Bateria: CR2032 (fornecida para fins de verificação), alinhamento de 3 estrelas (Polaris, delta UMI e 51 Cep no hemisfério norte; Octantis 4 estrelas no hemisfério sul) com correcção de precessão até ao ano 2040.
-
Ajuste de Azimute: Ajuste grosso: 360 graus, Ajuste fino com parafusos duplos, cerca de 1,7 graus por rotação, Faixa fina ajustável cerca de +/- 5 graus
-

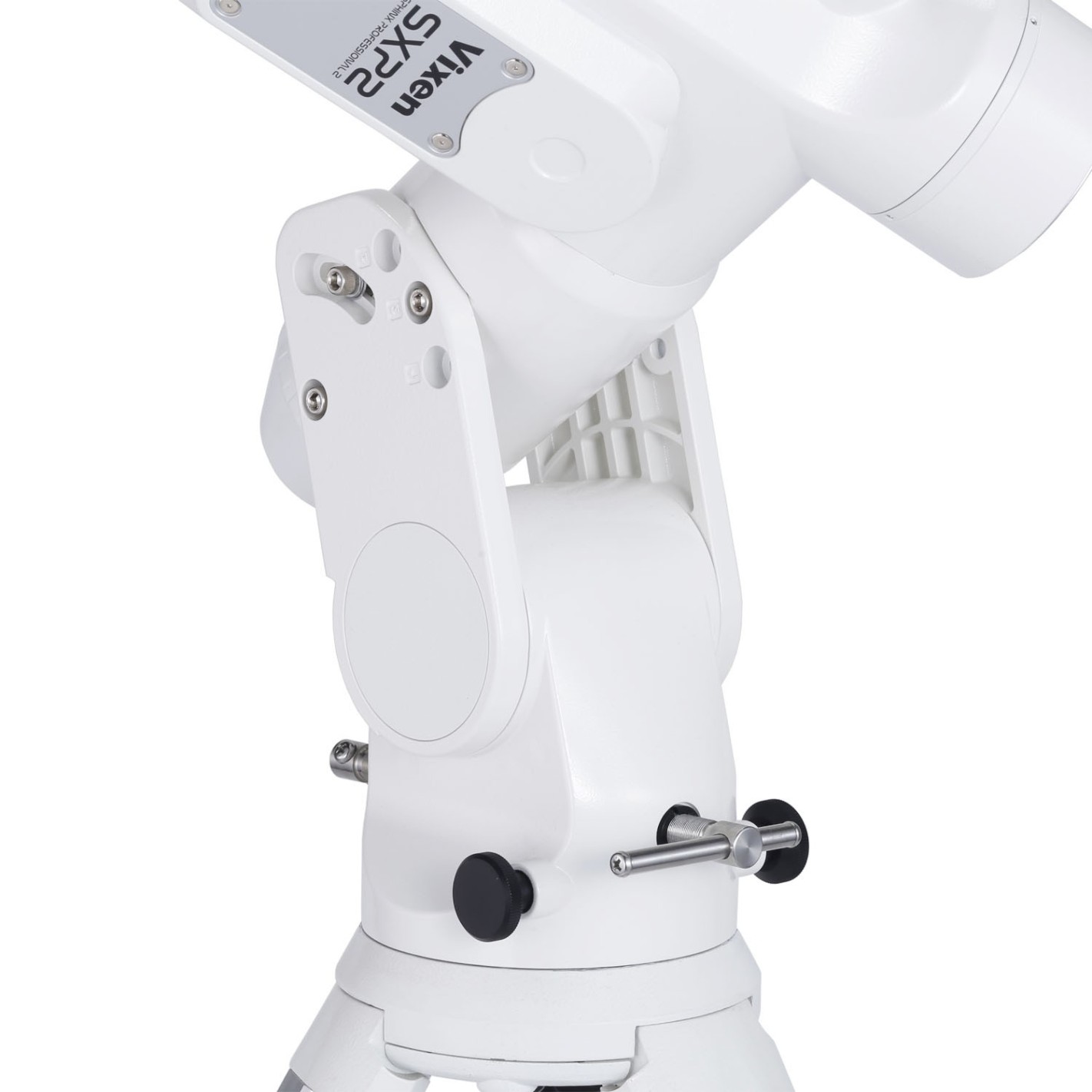

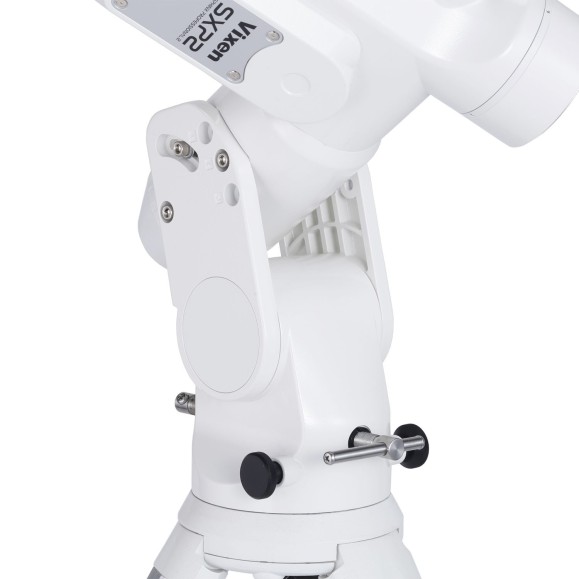

Ajustamento da altitude: Latitude ajustável entre 0 graus e 70 graus (variando em 3 zonas para latitude alta, média e baixa e ajustável +/- 15 graus por zona), escala de altitude em incrementos de 5 graus, ajuste fino com parafusos duplos de cerca de 0,7 graus por rotação
-

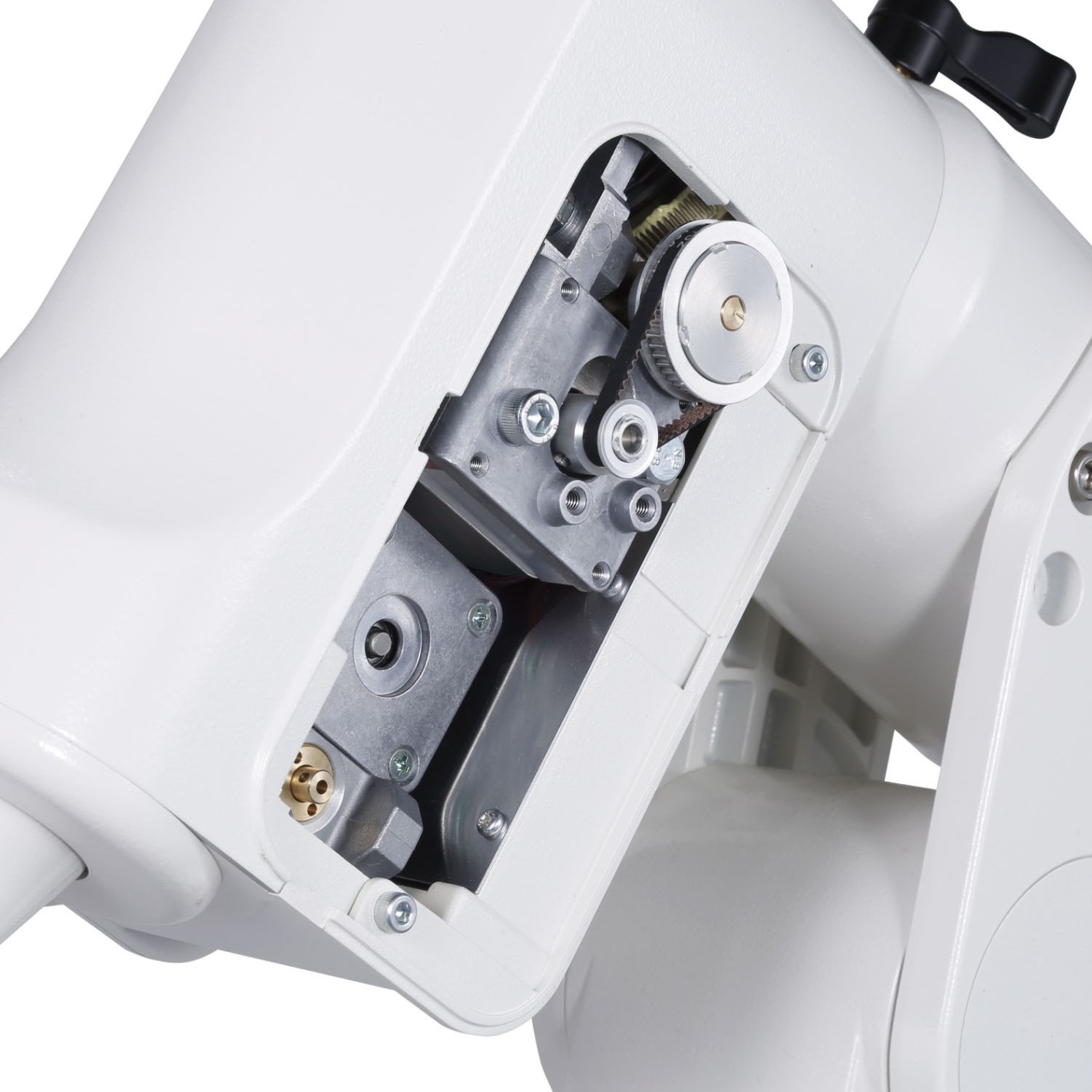

Motorização: motores de impulso e sistema de accionamento por correia, com controlo do movimento em micro-passo (cerca de 250 pps)
-
Go-To slewing/tracking: giro automático com controlador STAR BOOK TEN, 1000× de velocidade sideral à velocidade máxima de giro, rastreio de alta precisão
-
Capacidade de carga: Cerca de 1,3 a 17 kg (Carga de torque: 32,5 a 425 kg-cm num ponto de 25cm do local onde os eixos R.A e Dec se cruzam.）
-
Porta do controlador: D-SUB 9 PIN Conector macho
-
Porta de alimentação: DC12V EIAJ RC5320A Calss4 (Unified Standard), Centro mais polaridade
-
Fonte de energia/consumo eléctrico: DC12V, 0,45 a 2,2 amperes (a 10 kg de carga), 0,6 a 2,5 amperes (a 17 kg de carga)
-
Tamanho: 386mm x 419mm x 128mm (excepto protuberância)
-
Peso: Cerca de 13,3 kg (sem contrapeso)

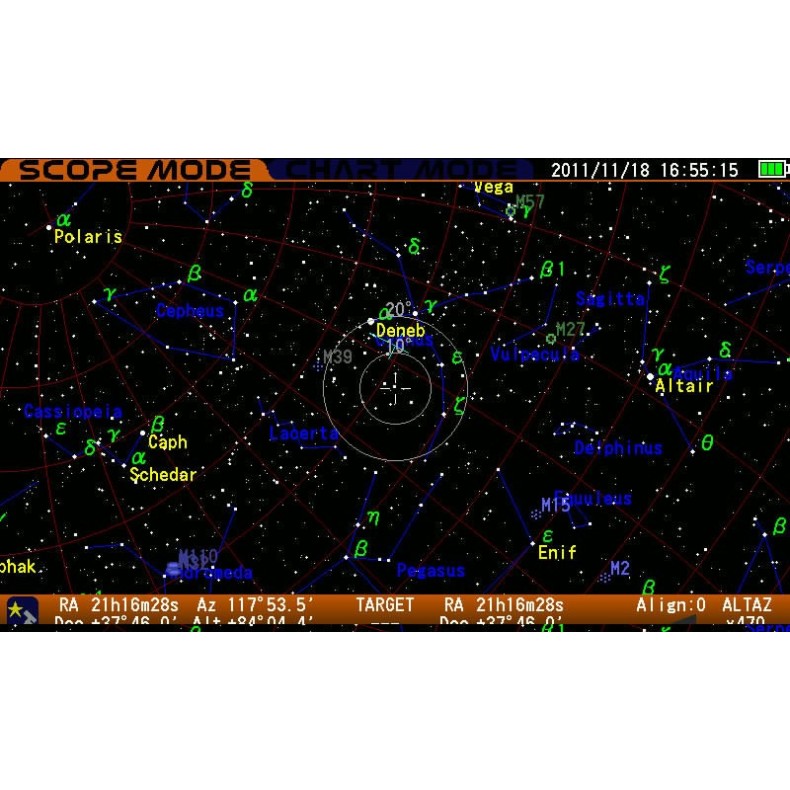

Controlador STAR BOOK TEN
-
CPU: 32 bit RISC 324MHz SH7764 processador
-

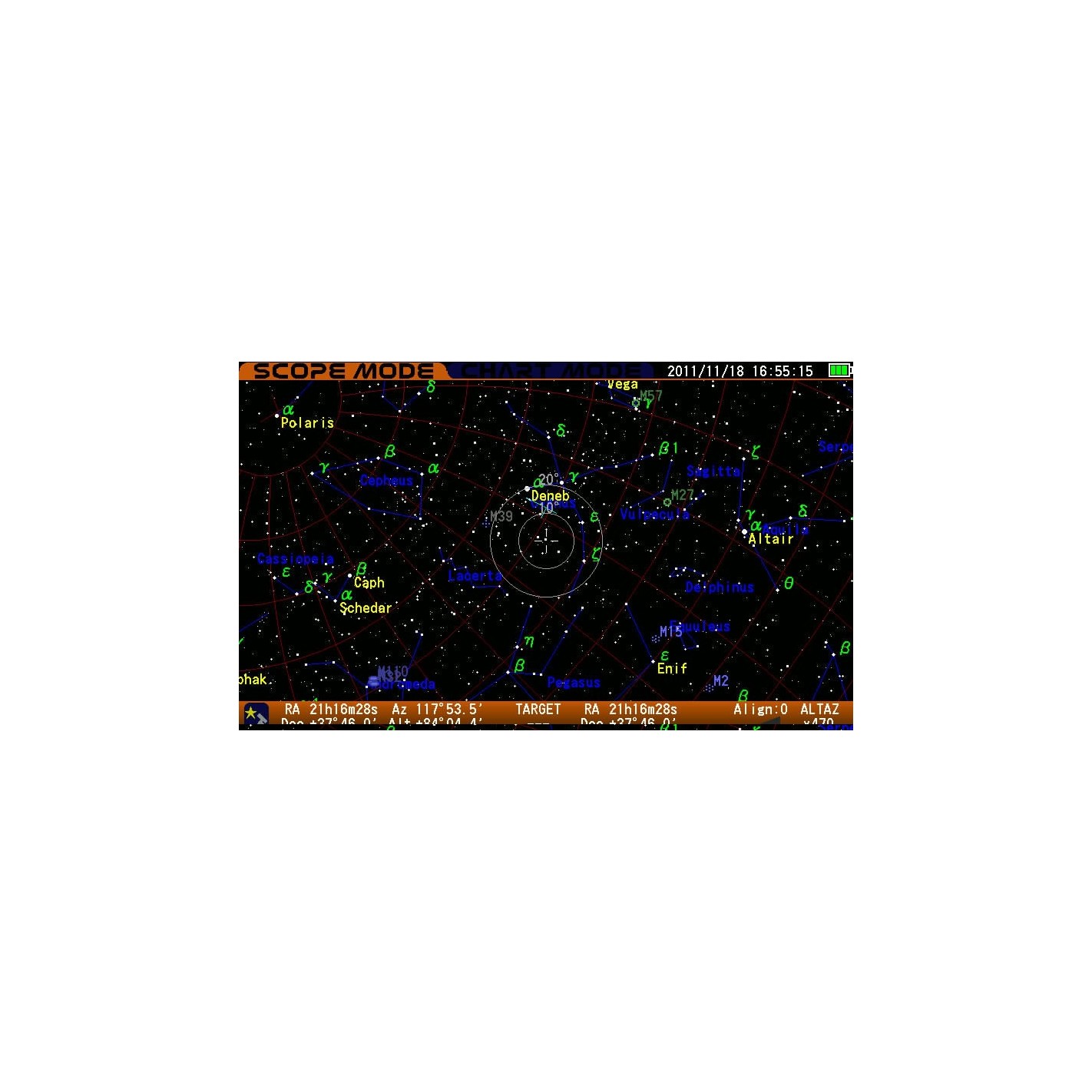

Visor: LCD TFT a cores de 5 polegadas, WVGA(800x480=384,000 pixels), 65,536 cores, com retroiluminação ajustável
-
Porta de alimentação: DC12V EIAJ RC5320A Classe 4(Unified Standard), Centro mais polaridade
-
Porta auto-guia: macaco modular de 6 pólos com 6 fios
-
Porto LAN: 10BASE-T
-
Porta do controlador: D-SUB 9PIN Conector macho
-
Ranhura de expansão: Para Unidade Avançada vendida separadamente
-
Unidade de visualização R.A./DEC. on-sreen
R.A.: 1 segundo de arco, DEC: 0,1 minuto
-
Fonte de alimentação: DC12V (fornecida pelo lado da Montagem)
-
Bateria para memória de reserva: CR2032
-
Consumo de electricidade: 12V 0.5A no máximo (uso autónomo)
-
Temperatura de trabalho: 0 graus a 40 graus centígrados
-
Tamanho: 169mm x 154mm x 30mm
-
Peso: 380g (sem bateria e sem cabo)
-
Base de dados de objectos celestes: 272.342 (SAO:258.997, NGC:7.840, IC:5.386, Messier:109*, 7 planetas, qasi-planeta, a Lua e o Sol) *Na base de dados, M91 e M102 estão listadas como NGC4548 e NGC5866 respectivamente.
-
Menus e funções principais: Go-To slewing automático, Sidereal tracking e diferentes velocidades de tracking para o Sol, a Lua, cometas de planetas e satélites artificiais, mapa da Lua, compensação Backlash, V-PEC, P-PEC, ligação Extrnal autoguider, modo de visão Vight, Disponível em 6 línguas (japonês/inglês/francês/alemão/italiano/espanhol), controlo de brilho do ecrã, modo Hibernate, actualização da ligação LAN e muito mais (a partir de Setembro de 2018).
Monte Equatorial GOTO VIXEN SPHINX PROFESSIONAL SXP2 com STARBOOK TEN
