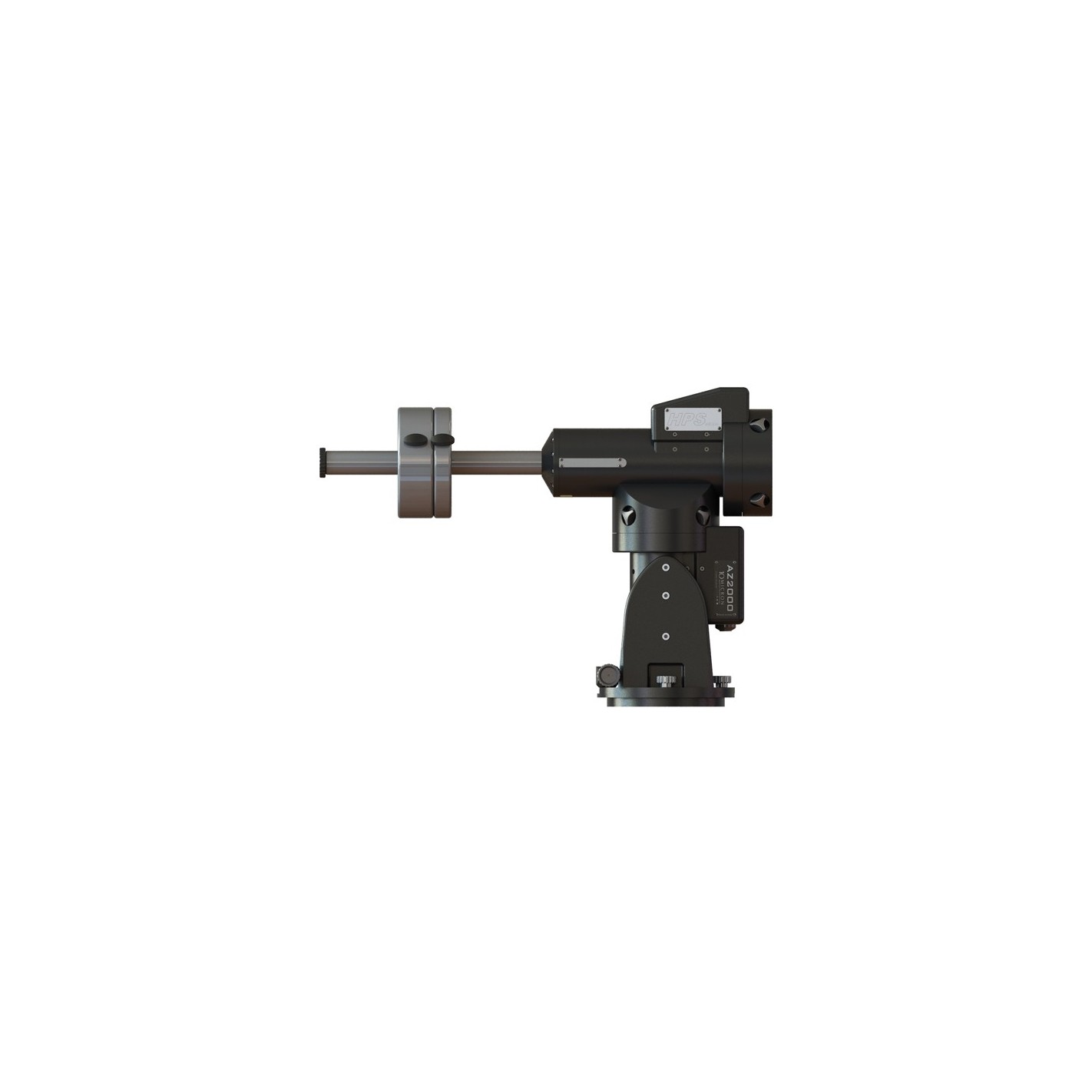

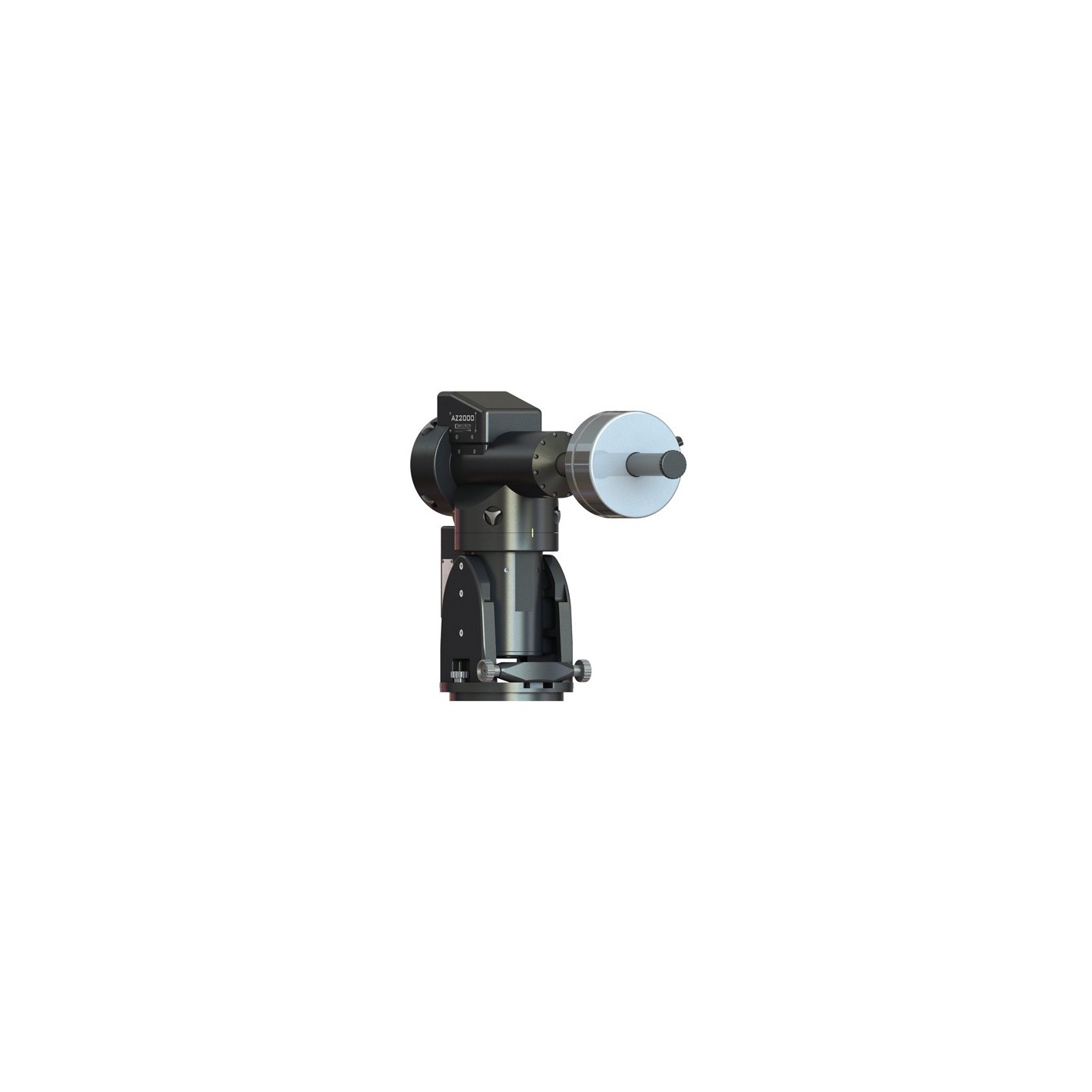

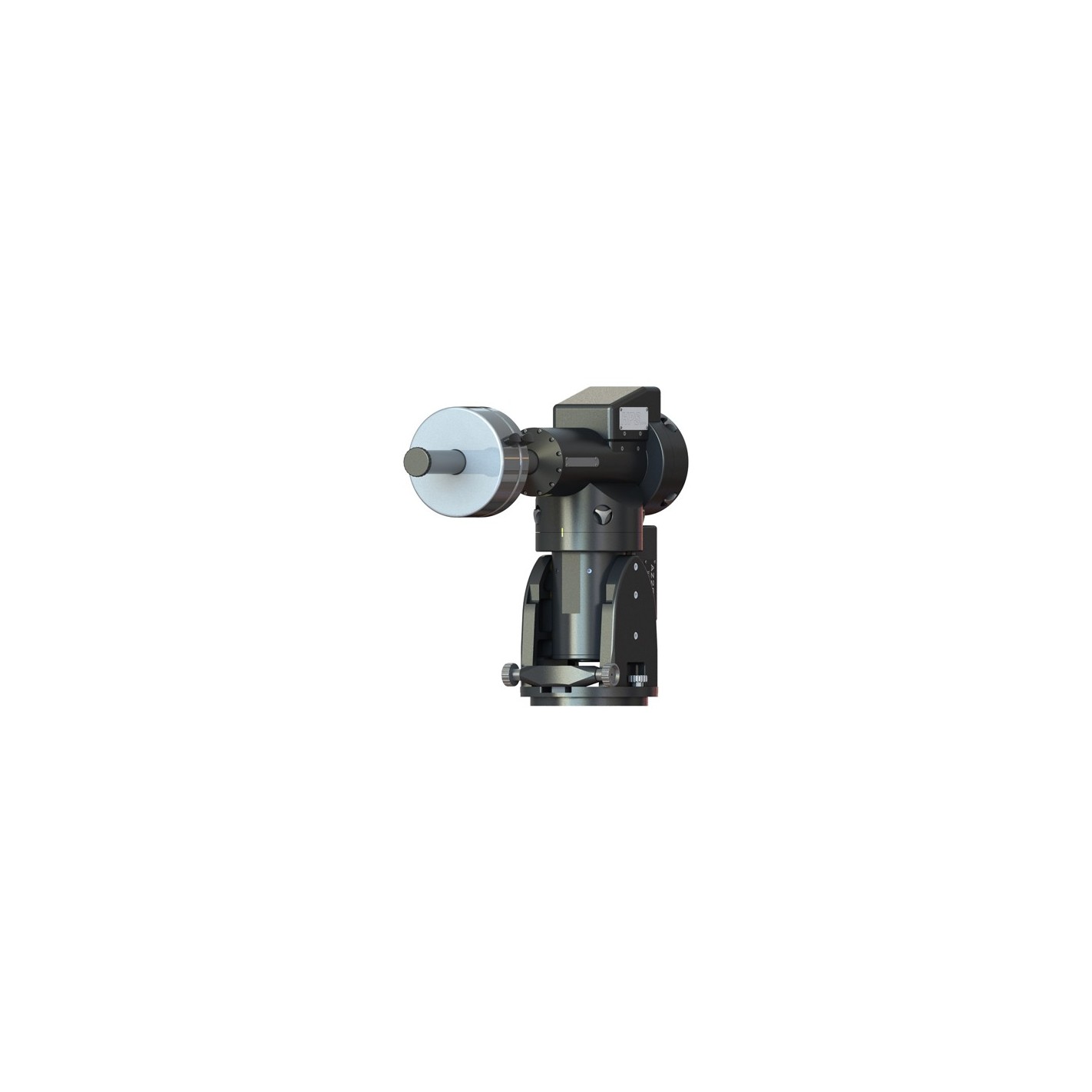

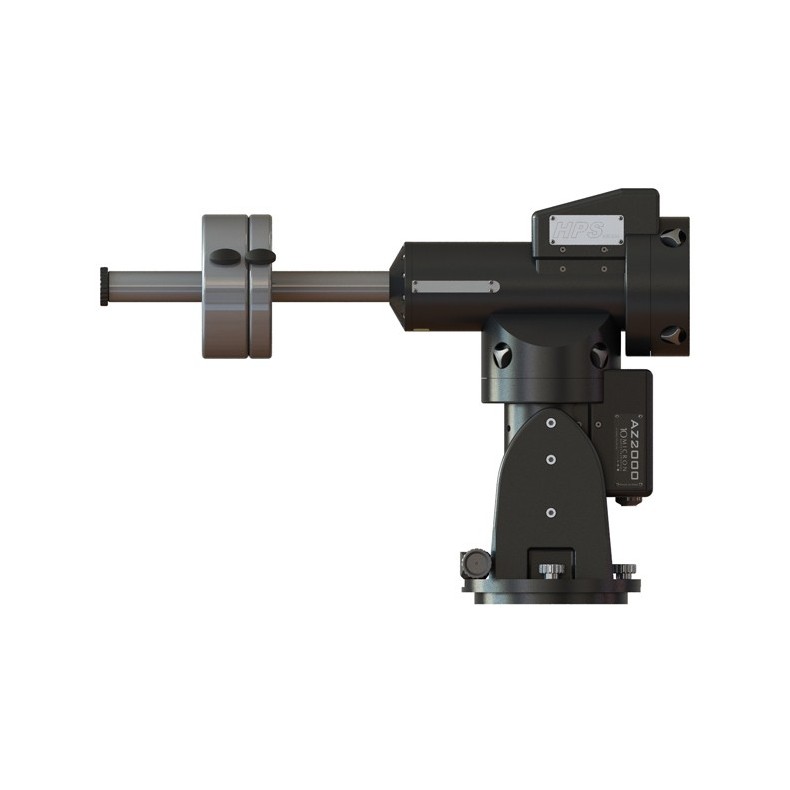

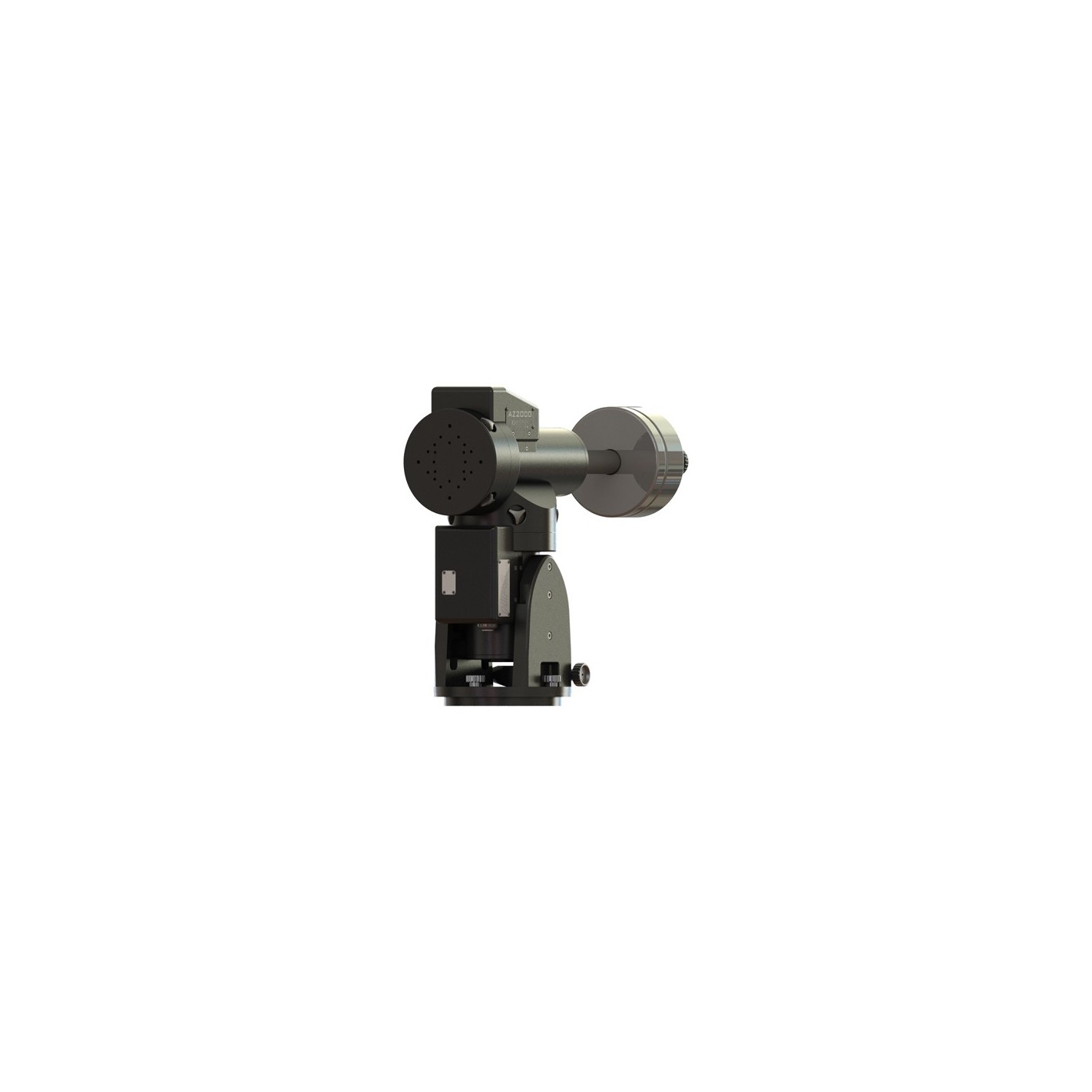

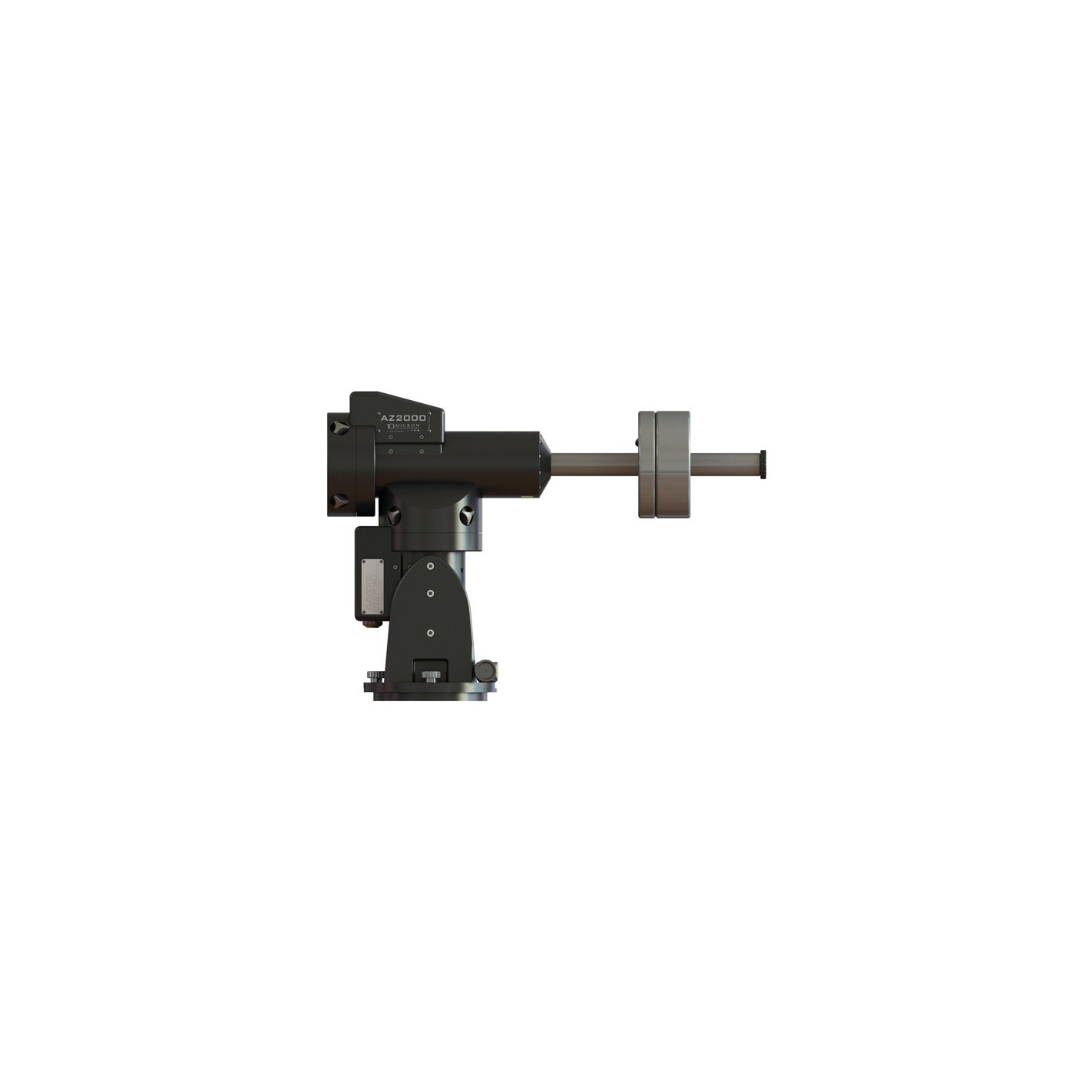

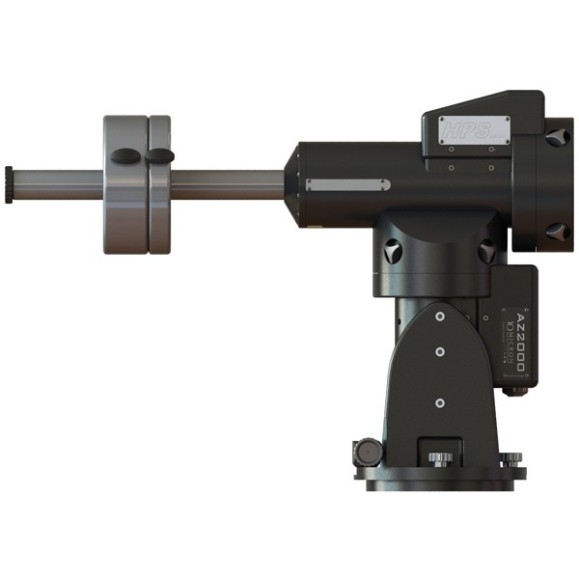

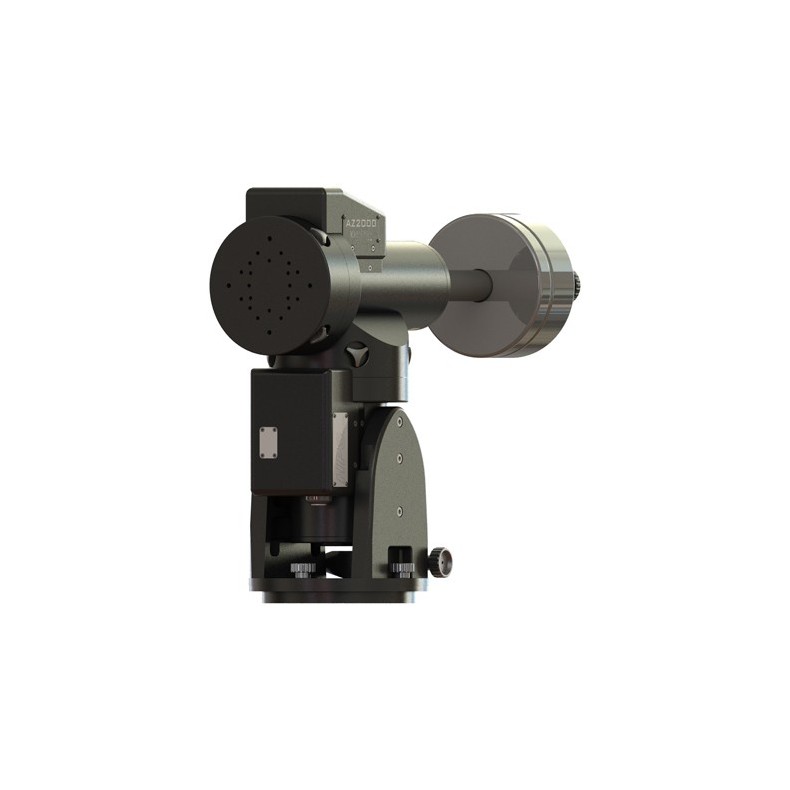

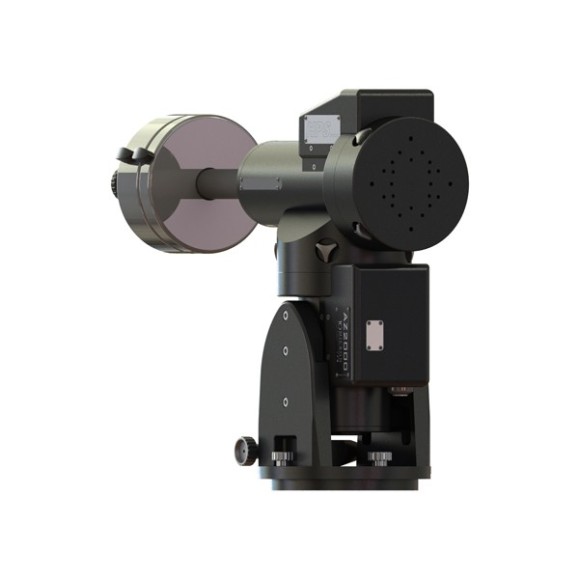

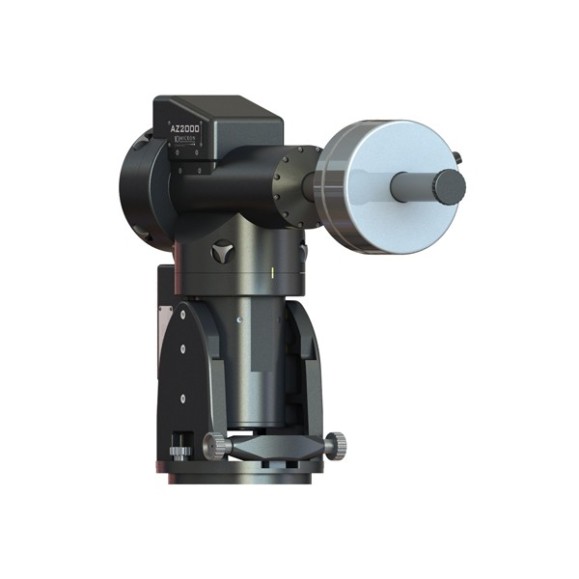

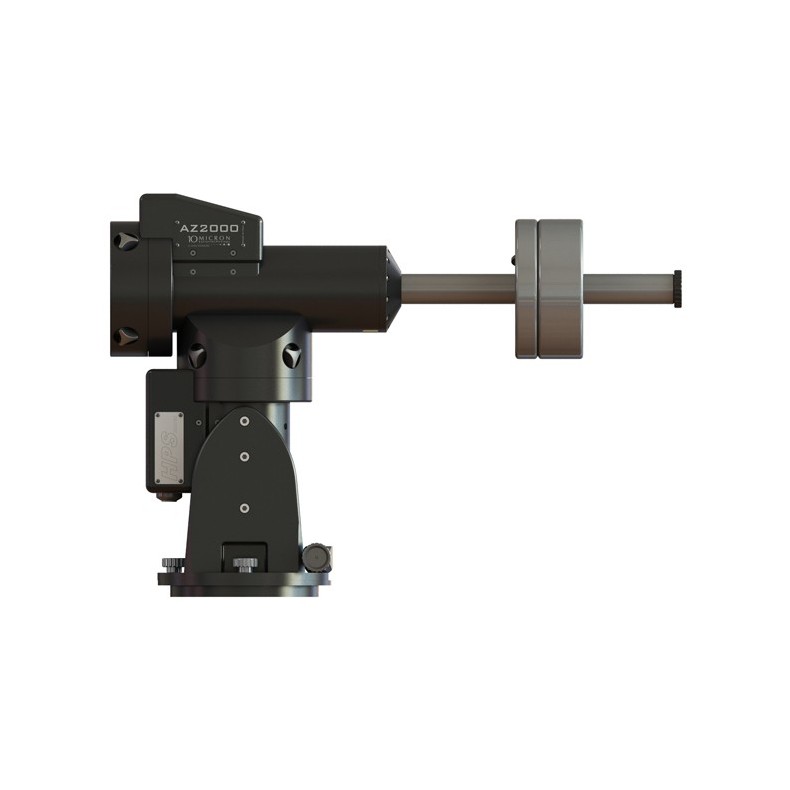

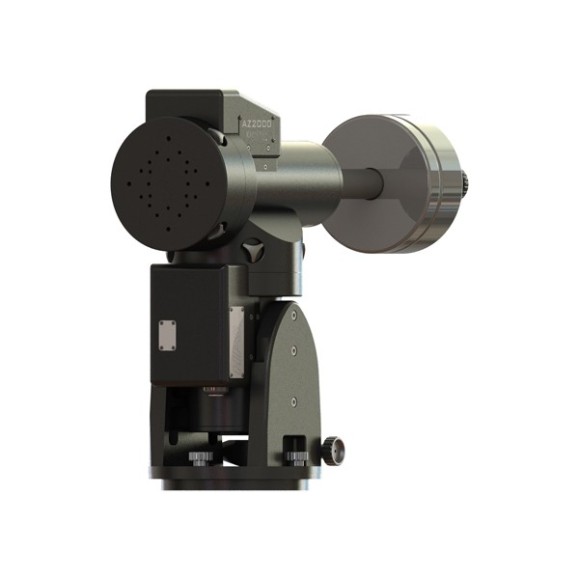

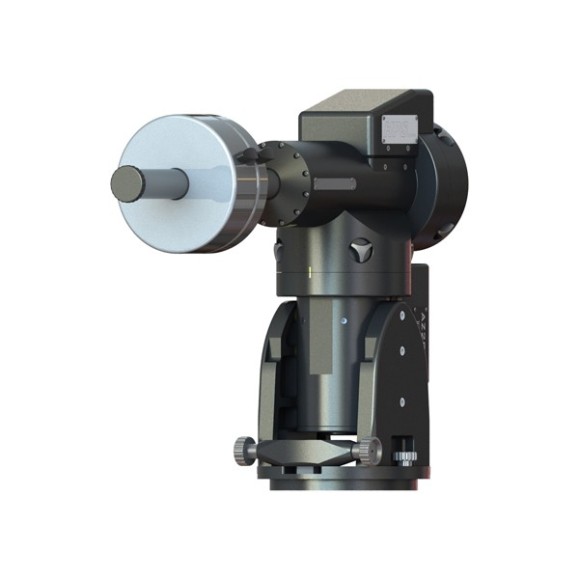

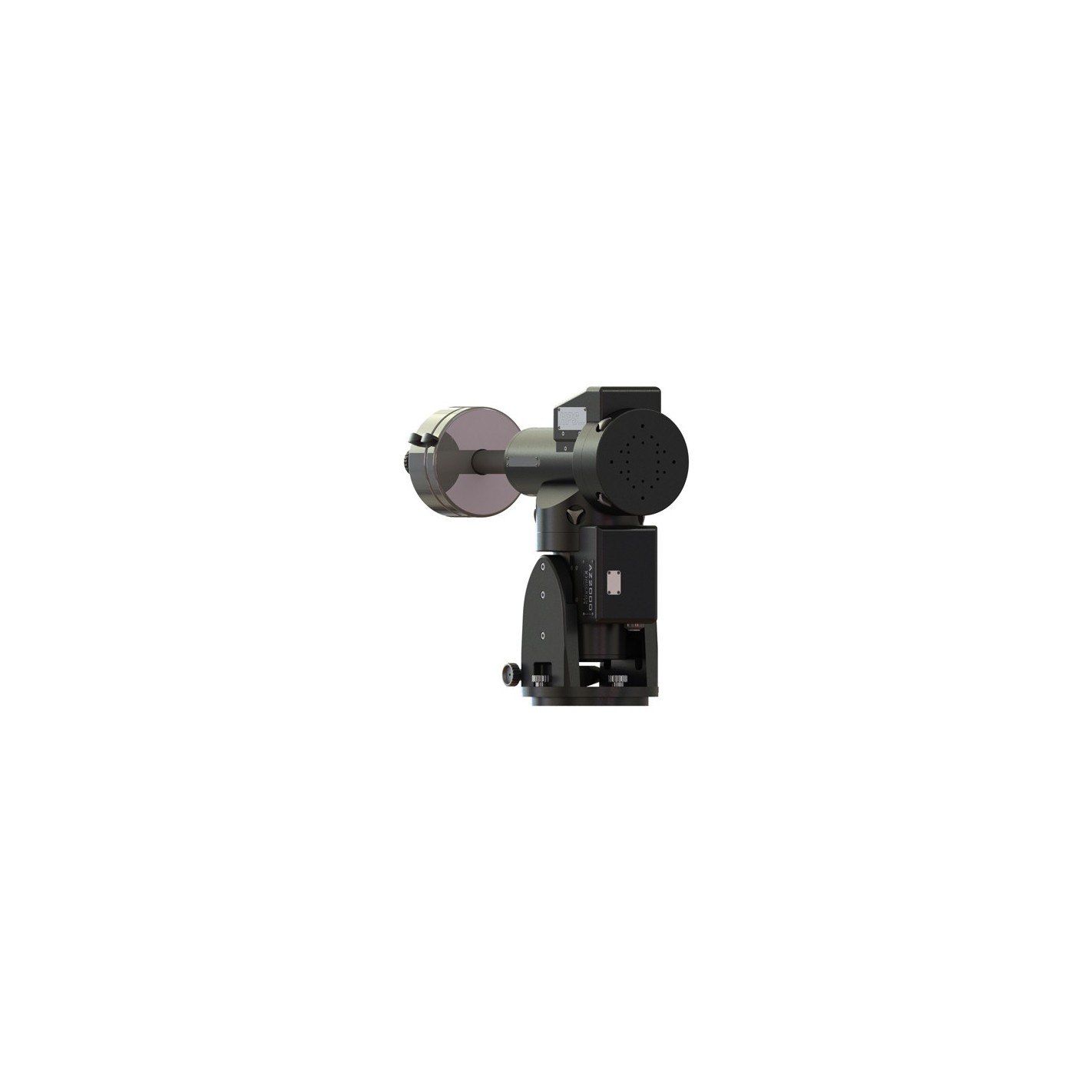

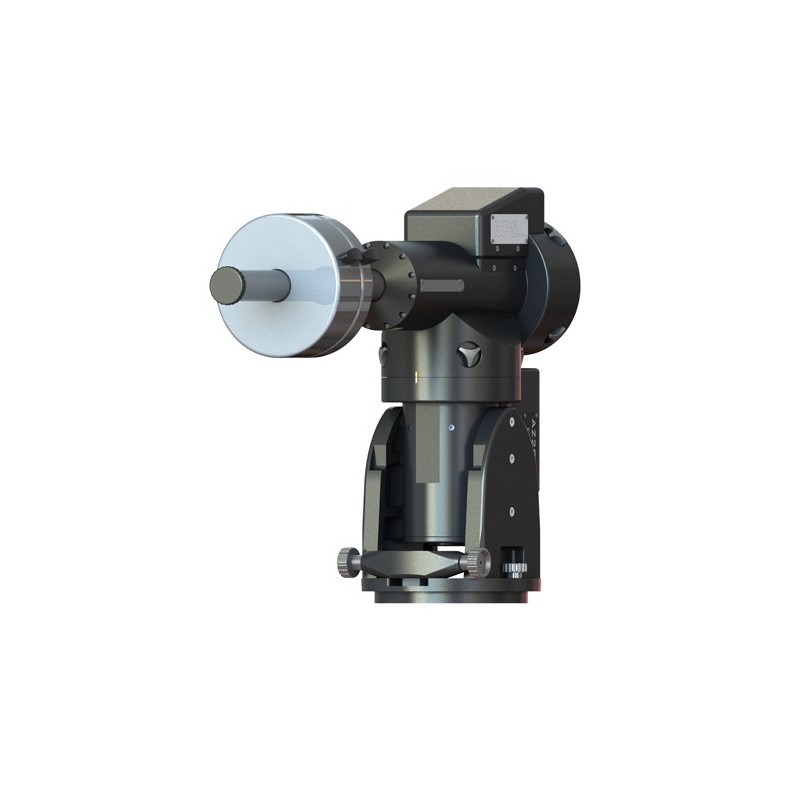

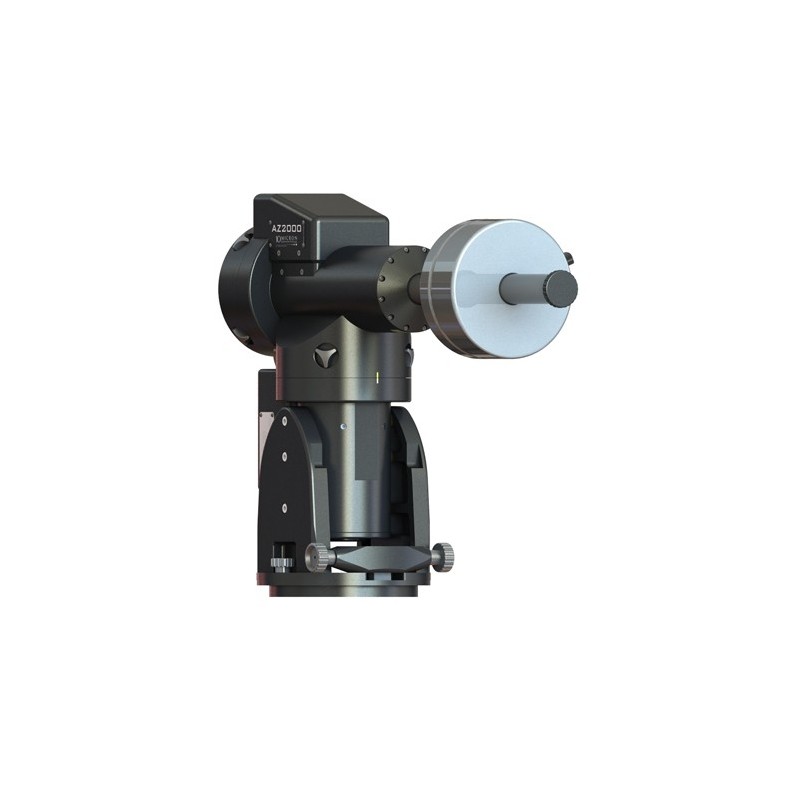

Montagem Altazimuth 10Micron AZ 2000 HPS
Esta montagem é a última versão do AZ2000, uma montagem de altazimute baseada na mecânica GM2000. O AZ2000 HPS é um suporte de investigação muito versátil, perfeito para actividades científicas tais como rastreio por satélite, medições fotométricas e astrométricas, aplicações laser LiDaR, etc. Devido ao seu desenho de alta zimute, é necessário um desrotador de campo opcional (compatível com ASCOM) para obter exposições longas sem rotação de campo.
A versão standard permite que a óptica seja montada apenas num dos lados do suporte e é fornecida com uma barra de contrapeso curta. Não é necessário contrabalançar exactamente o peso do telescópio: utilizar contrapesos para aproximadamente 50% da sua carga útil para obter uma configuração suficientemente estável.
O AZ2000 original também foi produzido na versão especial "Antarctica", que podia funcionar a temperaturas extremamente baixas de -84°C (-119F). c (-119F). Foram necessárias considerações mecânicas e electrónicas especiais para conceber e produzir este conjunto peculiar: desde a escolha certa de materiais e tamanhos até à utilização de lubrificantes especiais e muito dispendiosos, cablagem e conectores. Uma caixa especial foi também concebida para proteger contra a temperatura e a formação de cristais de gelo e exigindo diferentes níveis de vedantes, dependendo da temperatura de funcionamento eficaz.
Especificações técnicas:
- Tipo: montagem em Altacimutal alemão
- Peso (montagem): 30 kg sem acessórios
- Capacidade de carga: 50 kg configuração standard 1 telescópio /50 + 35 kg configuração opcional duplo telescópio
- Faixa de ajuste de azimute fino (para orientação inicial): +/- 10°
- Barra de contrapeso: 40 mm de diâmetro, aço inoxidável, peso 4 kg
- Eixos: 50 mm de diâmetro, liga de aço
- Rolamentos: Rolamentos pré-carregados
- Coroas: 215 dientes, 172 mm de diâmetro, bronze B14
- Engrenagens de minhocas: 24mm, aço de liga endurecida
- Sistema de accionamento: sistema sem folgas com correia dentada e sistema de recuperação automática de folgas
- Motores: servo sem escovas em ambos os eixos
- Fonte de alimentação: 24 V DC
- Consumo: ~ 0,7 A no rastreio ~ 3 A na velocidade máxima com picos de ~ 5 A
- Velocidade GOTO: ajustável de 2°/s a 20°/s
- Atingir a precisão
- Precisão média de rastreio: com software de mapeamento interno multi-estrelas e compensação de erros de flexão e alinhamento polar.
- Paragens de segurança: +/- 150° em AZ (software) +/- 155° em AZ (mecânico) e +/- 95° em Alt (software) +/- 100° em Alt (mecânico)
- Gama de temperaturas operacionais (padrão): - 15° C a + 35° C
- Gama de temperaturas de armazenamento: - 40° C a + 50° C
- Gama especial de temperaturas operacionais: Opcional, para trabalhar a temperaturas muito baixas. Contacte a Telescopiomania para mais detalhes.
- Portas de comunicação: RS-232; GPS; ST-4 auto-guia; Ethernet
- Base de dados: Estrelas: por nome, designação Bayer, designação Flamsteed, Catálogo Bright Star, SAO, HIP, HD, PPM, ADS, GCVS. Céu profundo: M, NGC, IC, PGC, UGC limitado a mV = 16. Sistema solar: Sol, Lua, planetas, asteróides, cometas, satélites artificiais. Coordenadas equatoriais e altazimutais. Objectos definidos pelo utilizador, posições de golpe rápido.
- Controlo PC: Controlo remoto via RS-232 ou Ethernet; controlador ASCOM próprio ou compatível com controladores MEADE; actualização de firmware e elementos orbitais tais como cometas, asteróides e estrelas artificiais e satélites artificiais via RS-232 ou Ethernet, painel de controlo virtual via RS-232 ou Ethernet. Wi-Fi incluído.
Montagem AZ2000 HPS - com codificadores de precisão absoluta em ambos os eixos, caixa de controlo com computador de bordo (processador Linux), V. 2 - versão firmware HPS, sistema autónomo (sem necessidade de PC), botão de controlo profissional com visor gráfico e controlo de temperatura, cabos, barra de contrapeso e caixa de transporte de espuma de alta densidade cortada à medida.

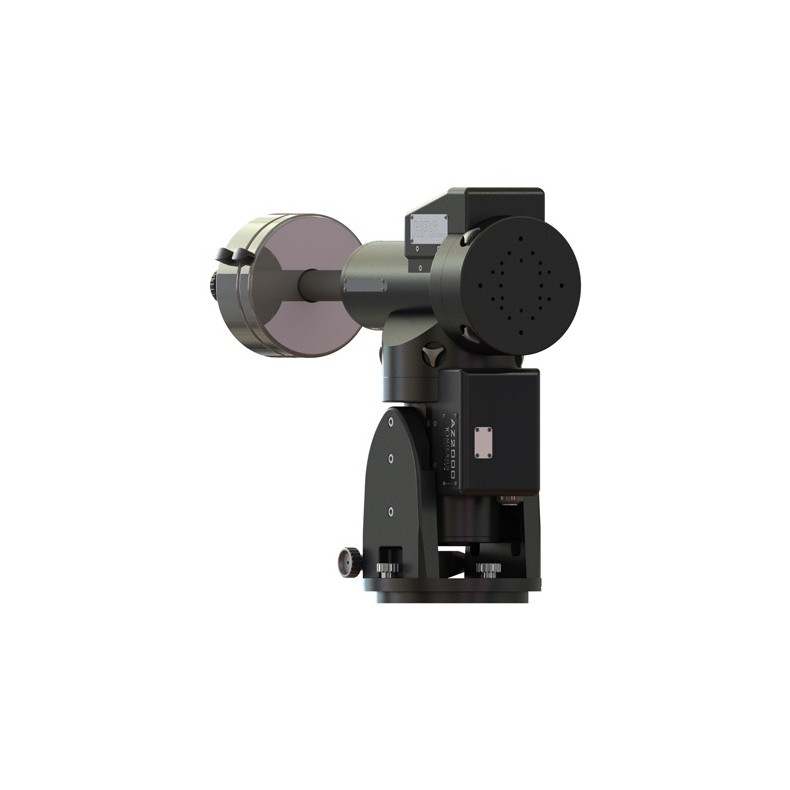

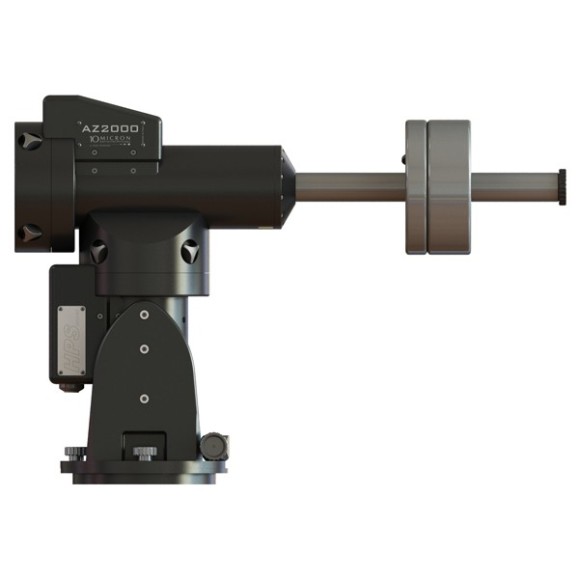

Montagem em Altacimutal 10Micron AZ 2000 HPS
