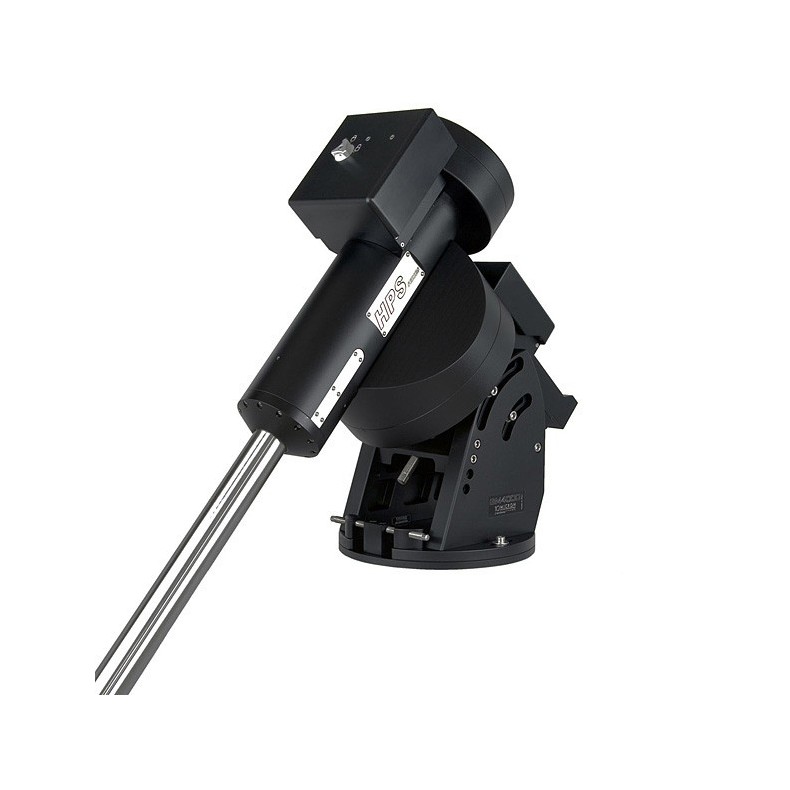

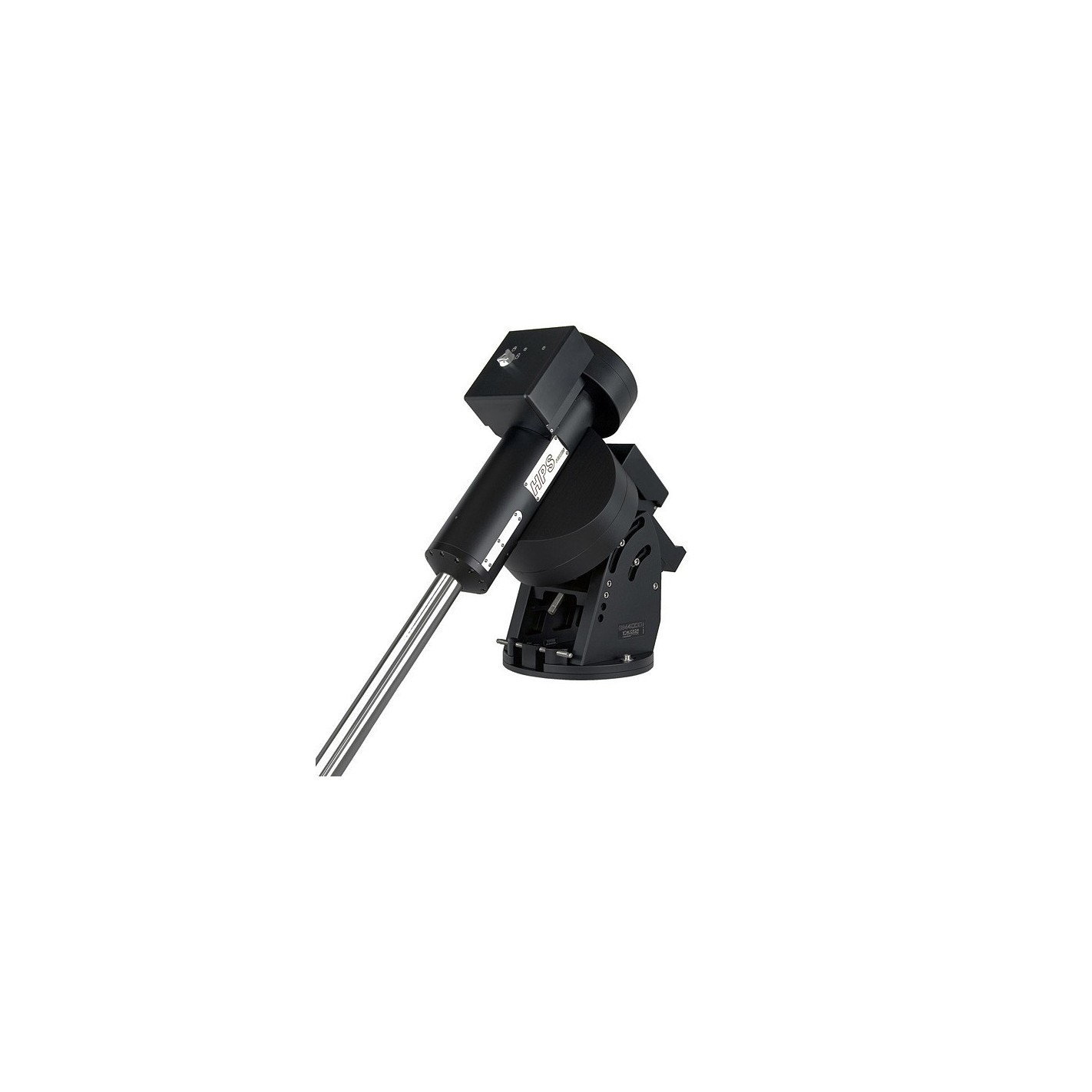

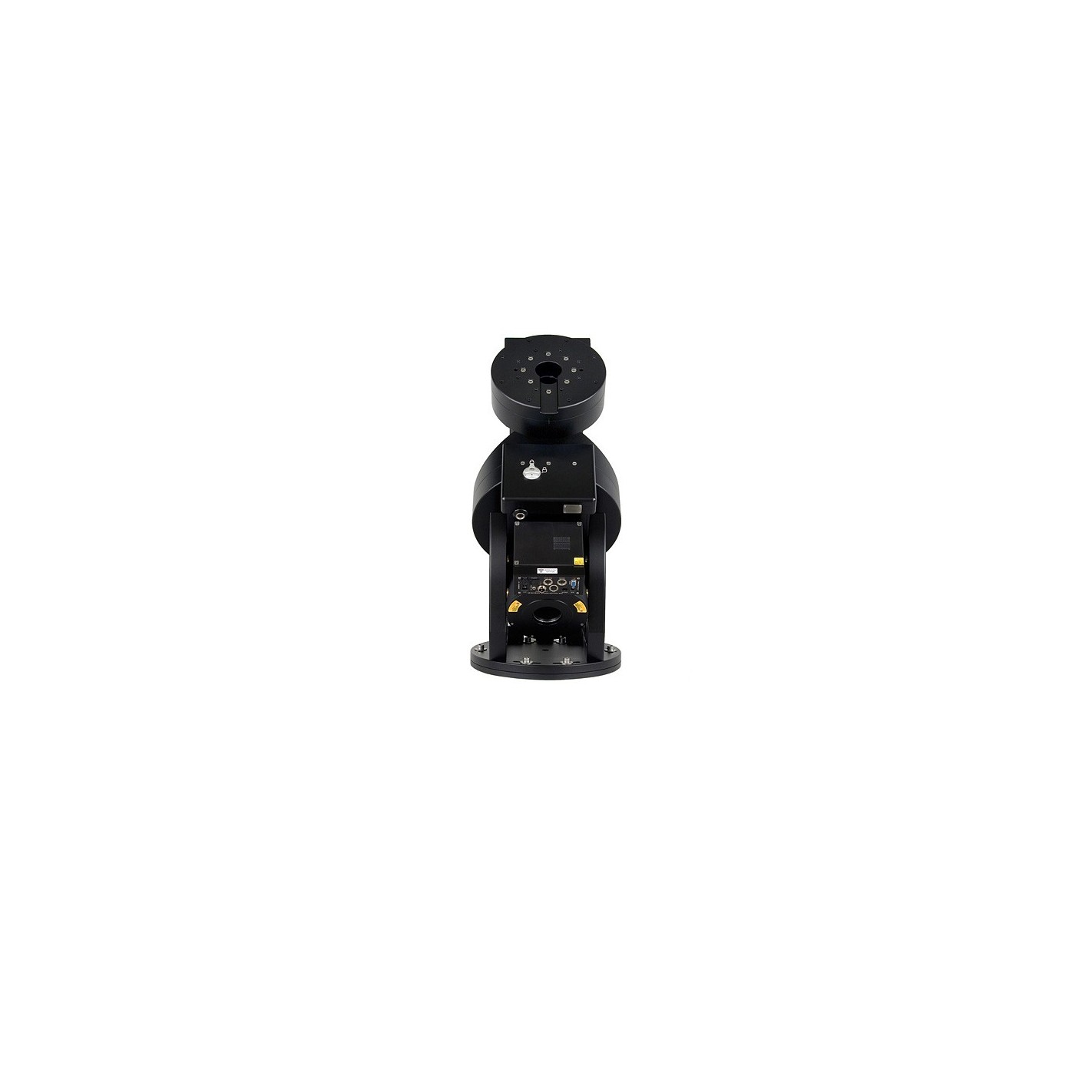

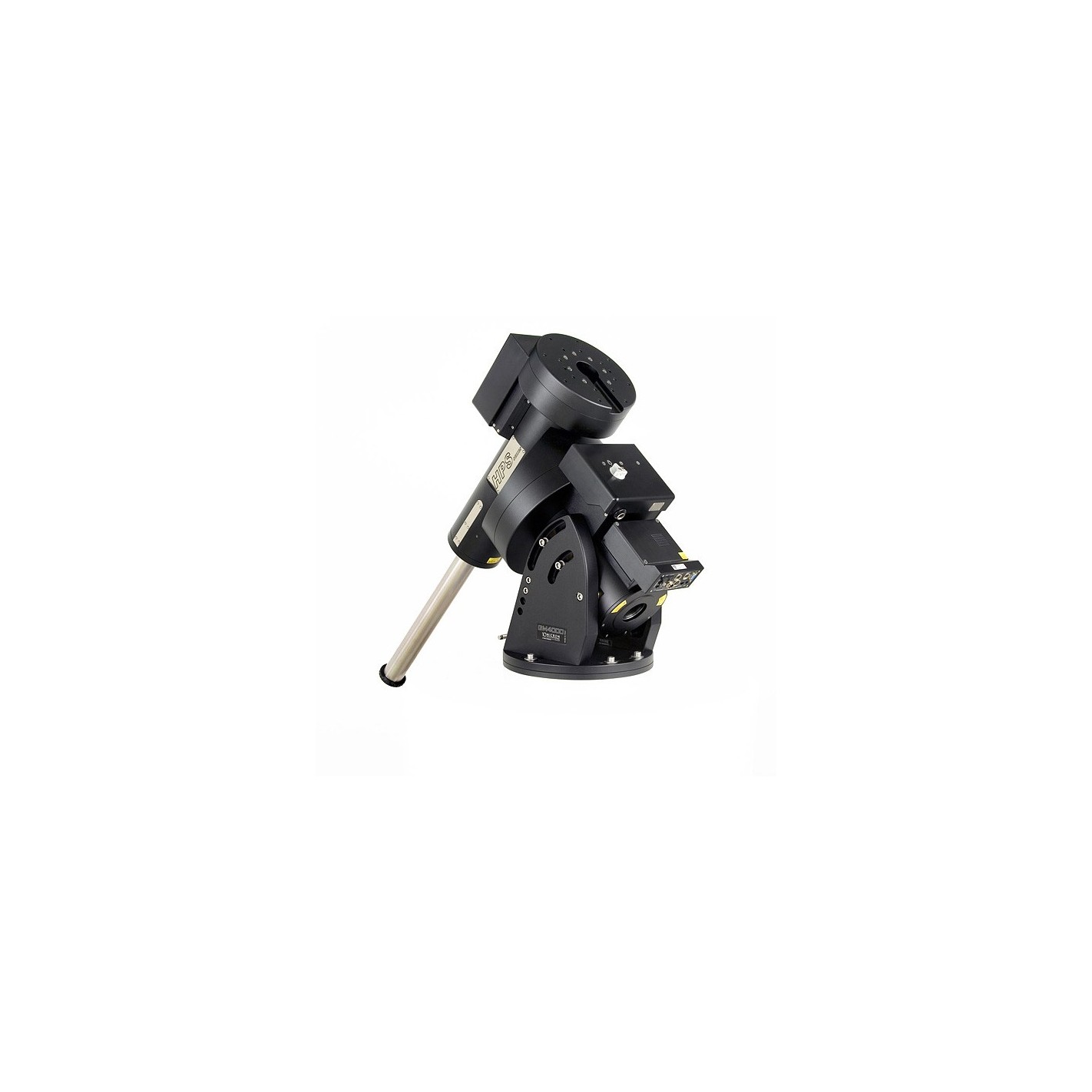

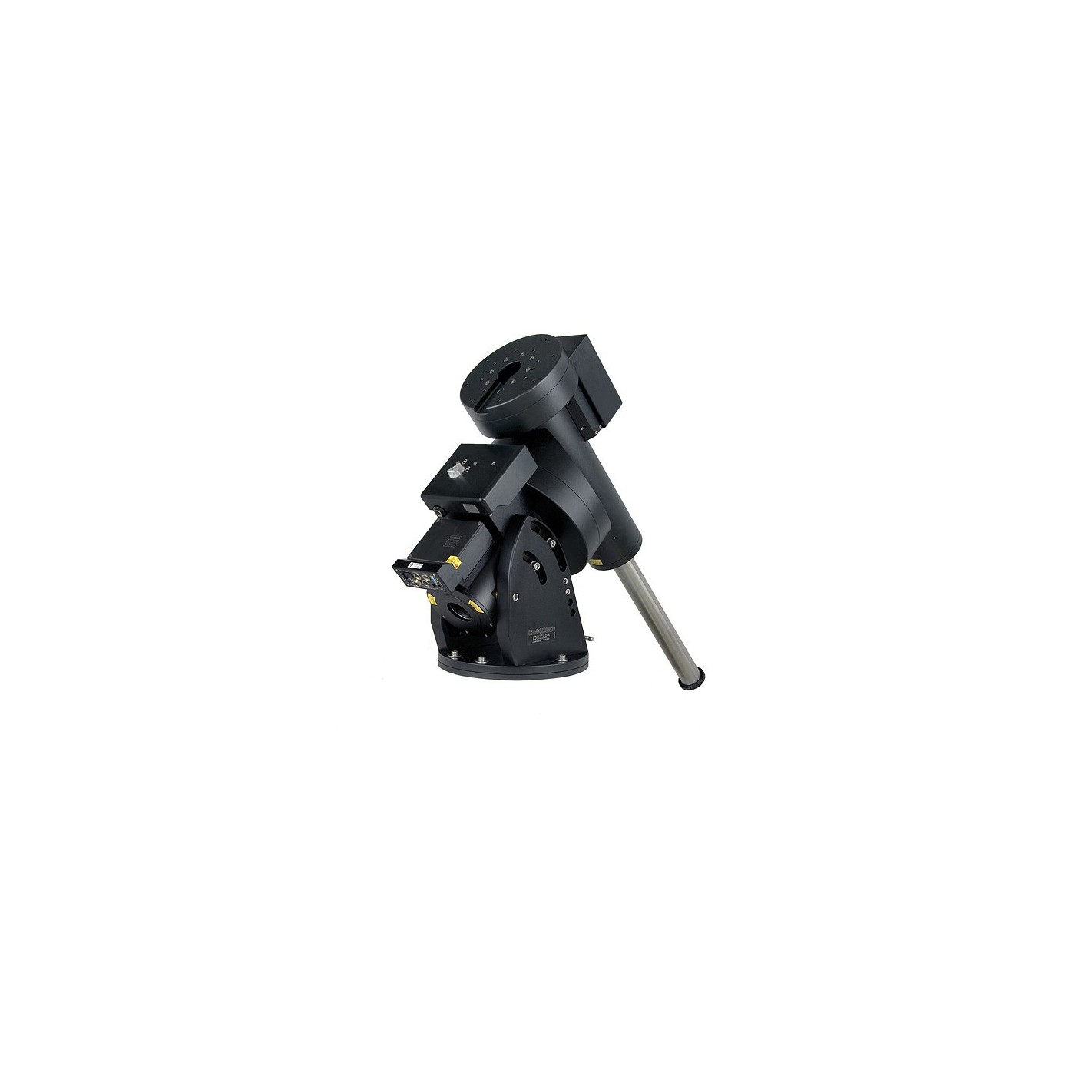

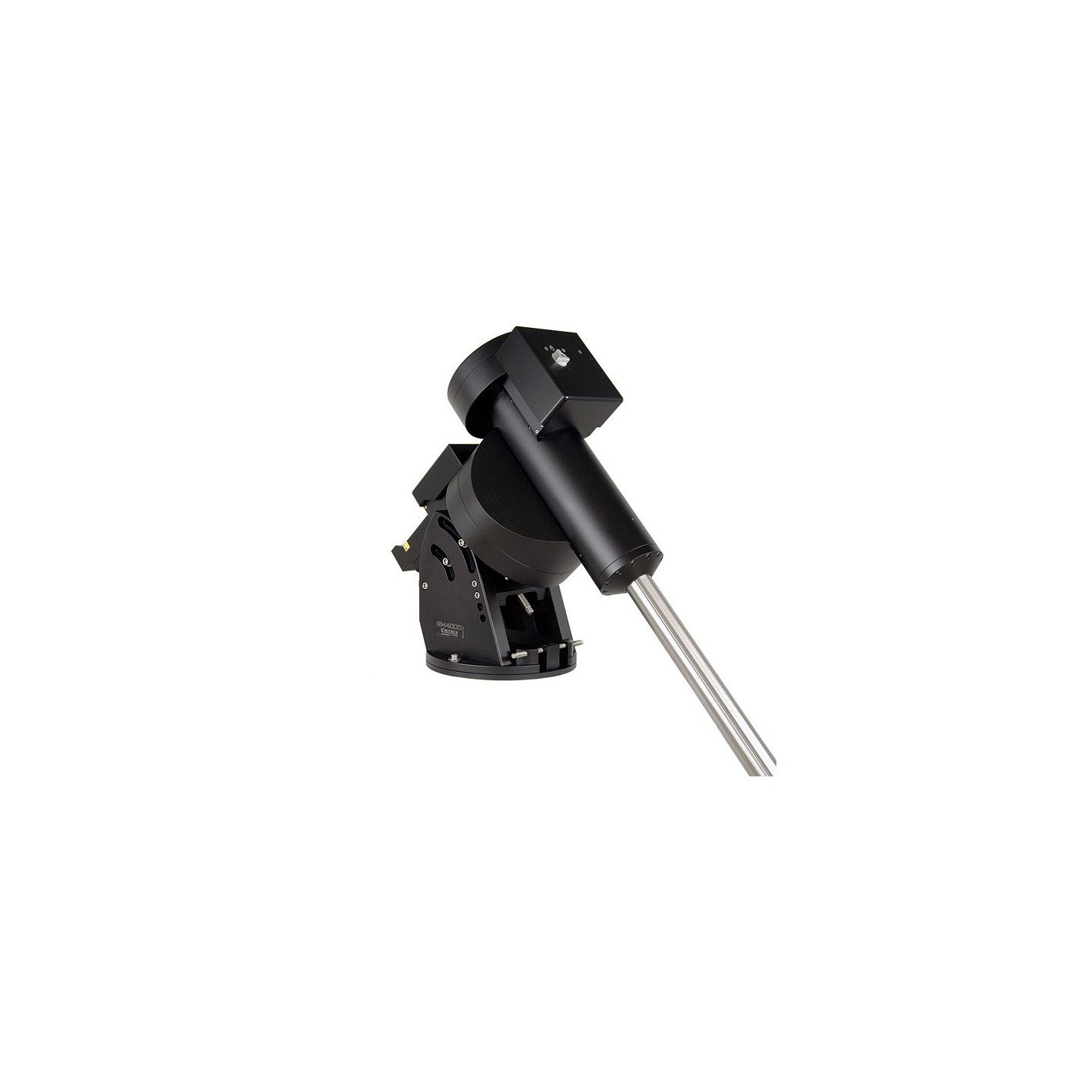

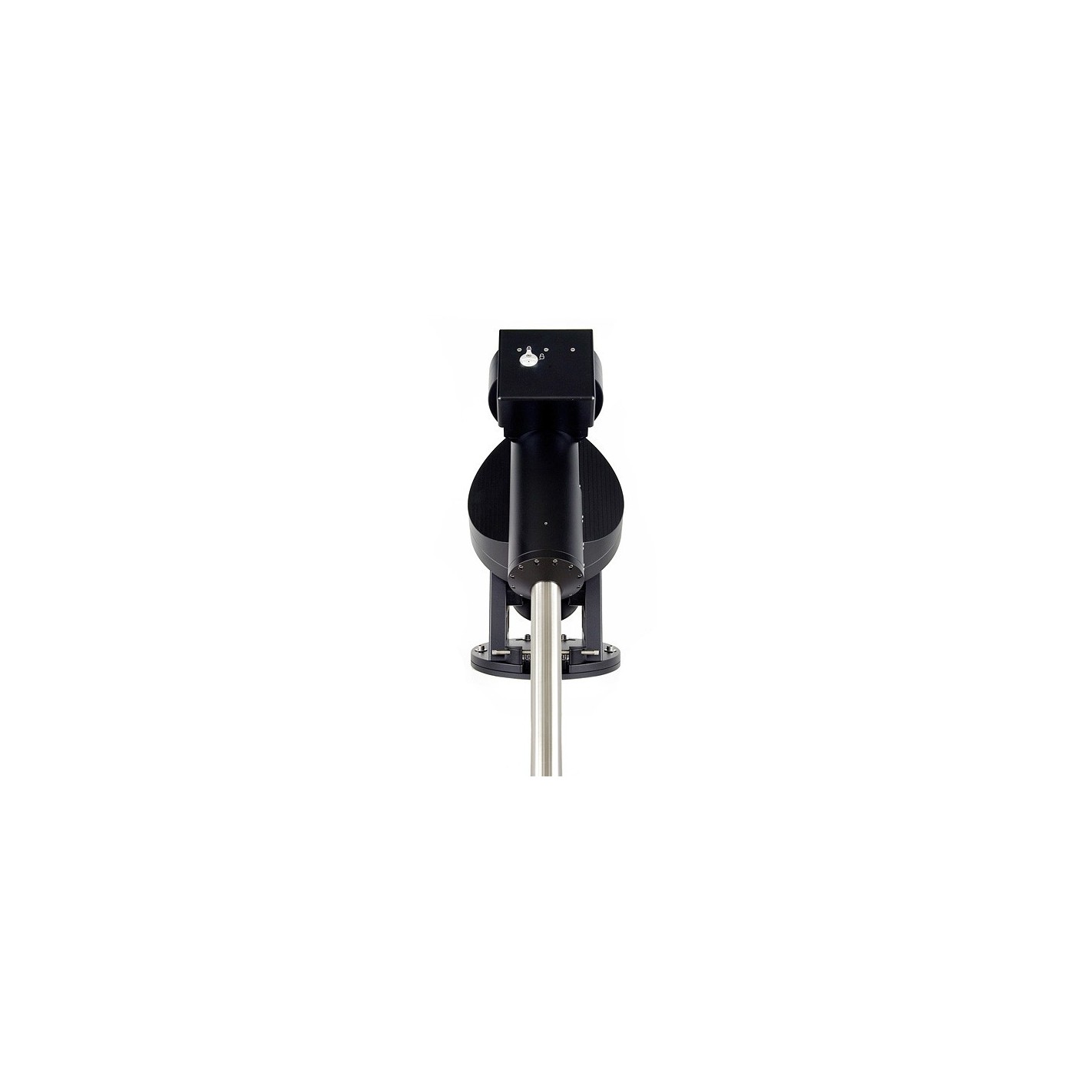

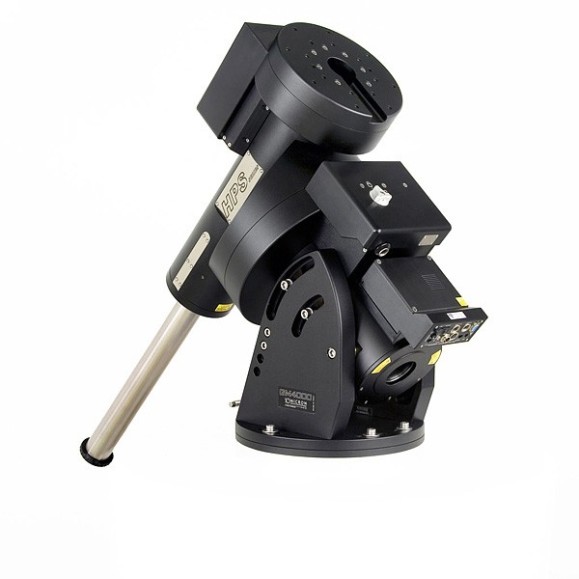

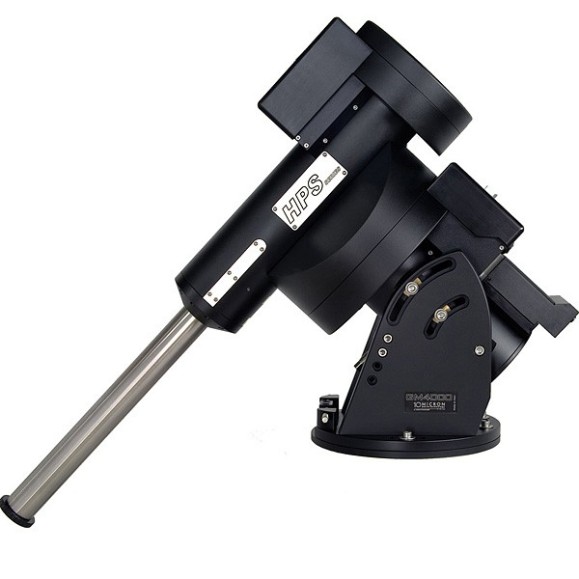

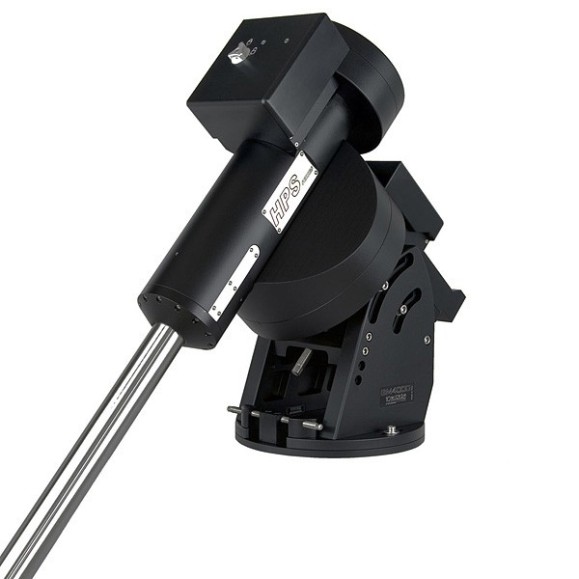

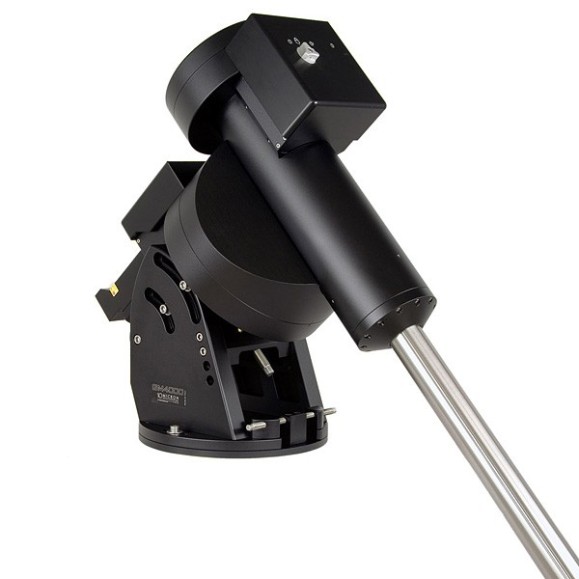

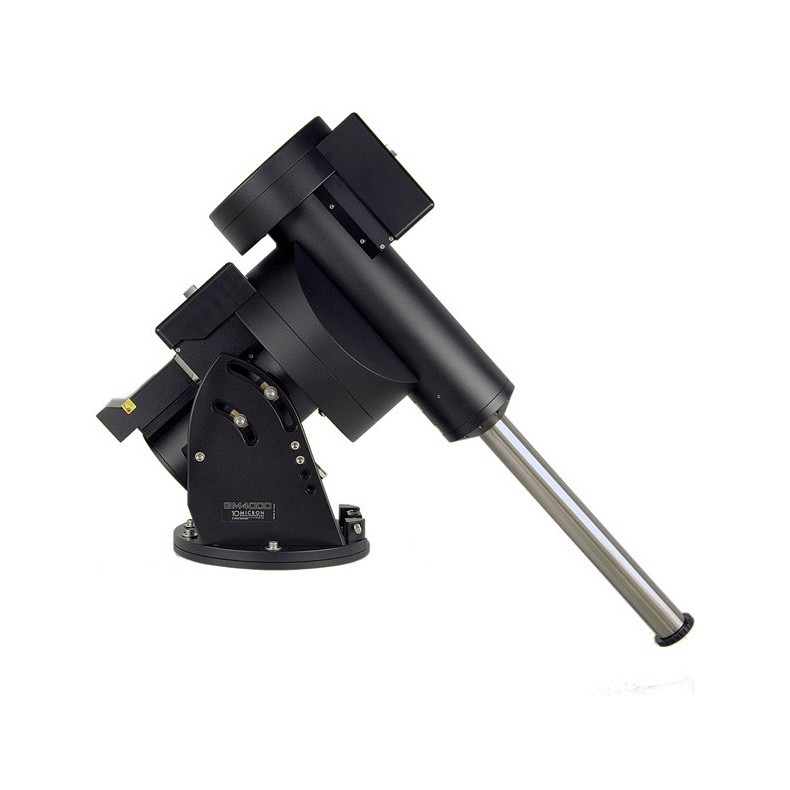

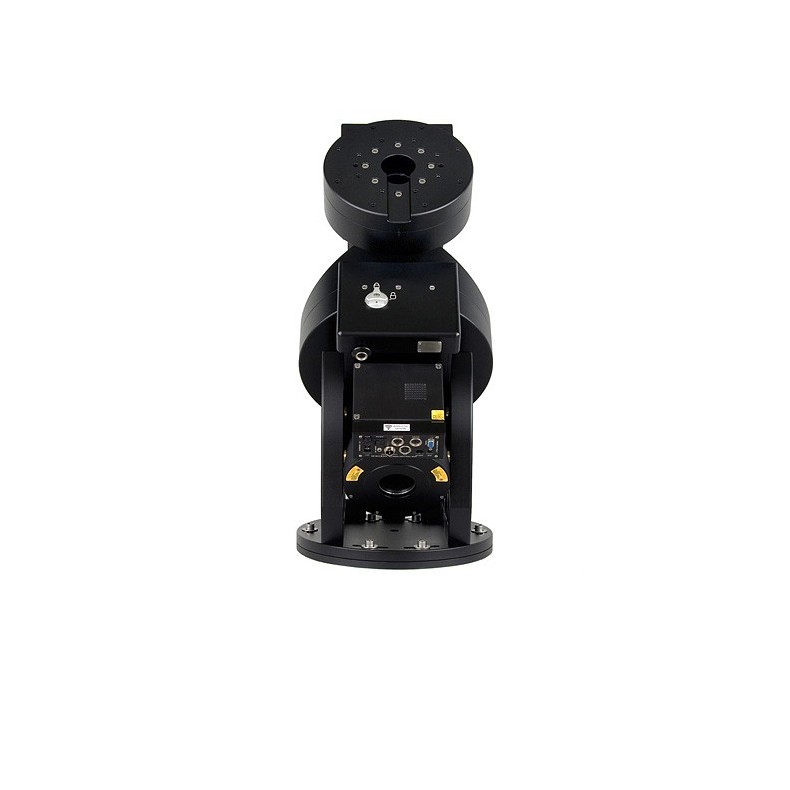

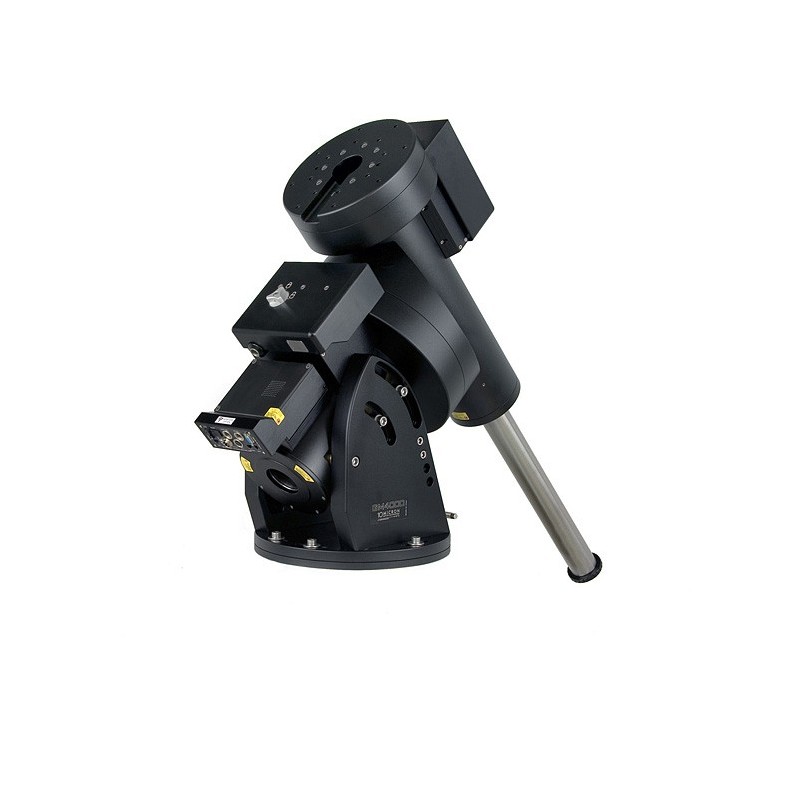

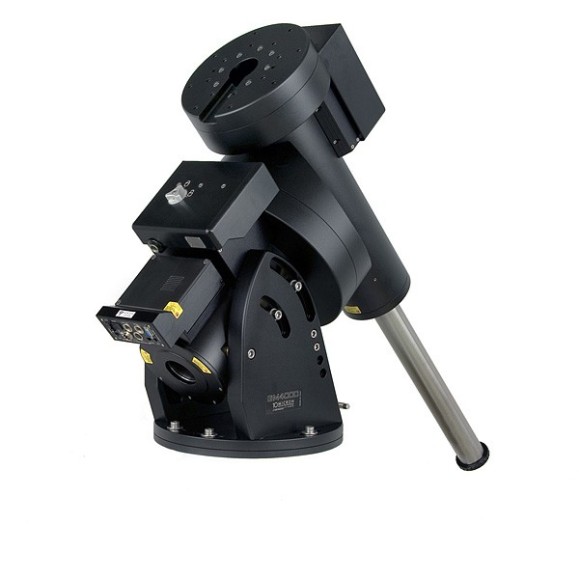

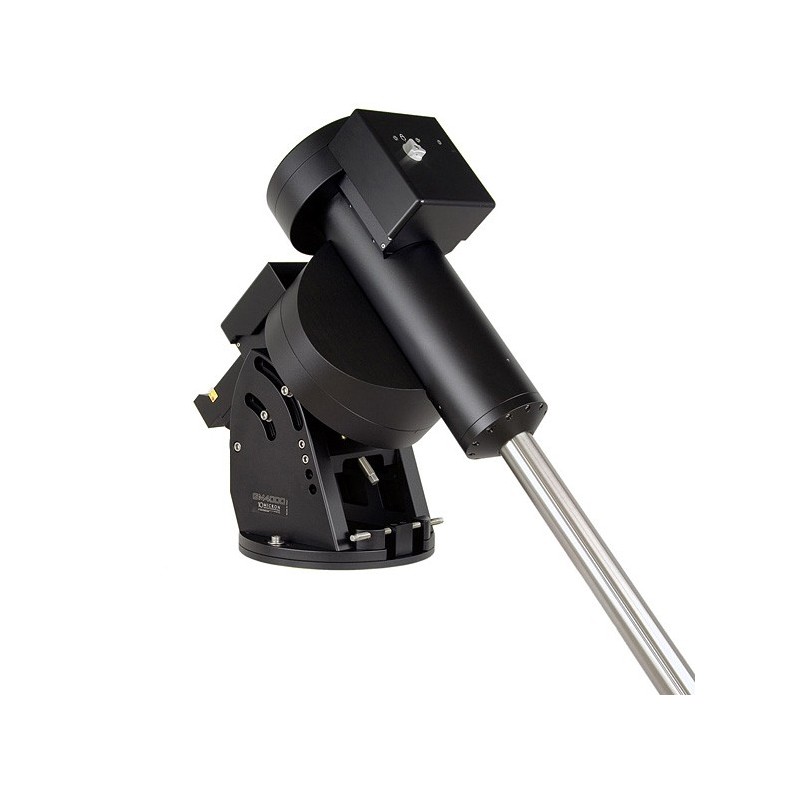

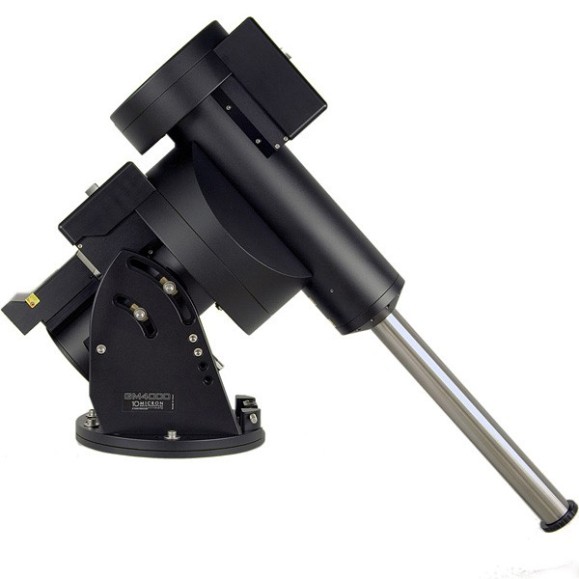

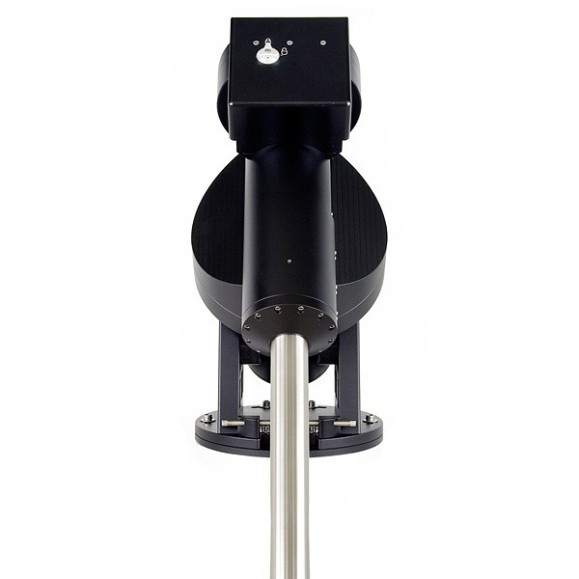

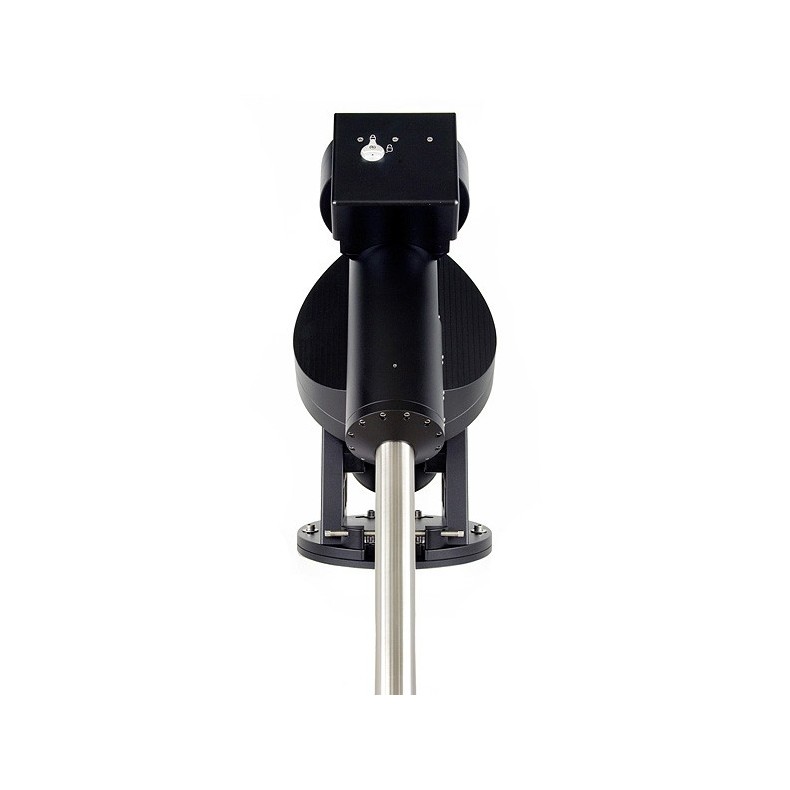

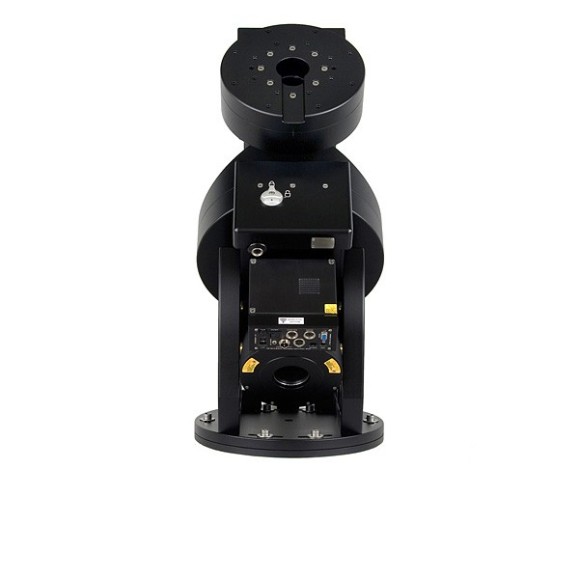

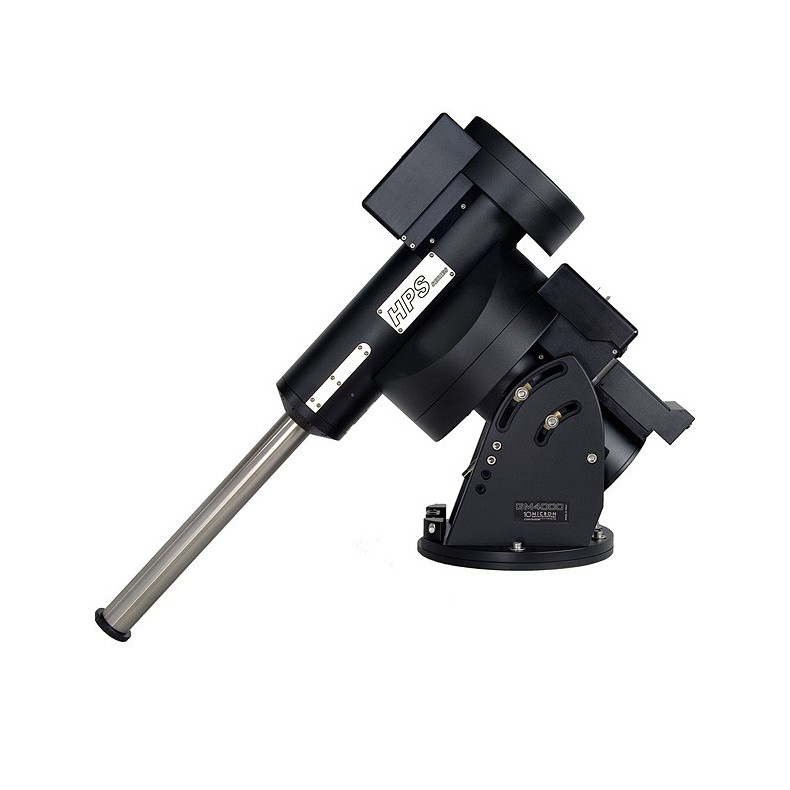

Monte 10Micron GM 4000 HPS II
Os montagens 10MICRON HPS são rápidas e estão entre as montagens mais precisas do mercado, mas são de menor dimensão do que os seus antecessores QCI e concebidos tendo em mente a portabilidade. Os suportes 10MICRON HPS têm uma precisão equivalente à dos suportes de transmissão directa porque integram um sistema de codificadores de alta precisão nos seus eixos.
Os suportes 10MICRON GM4000 HPS II são um dos suportes com maior capacidade de carga do mercado, com 150kg (embora os nossos técnicos da Telescopiomania não recomendem mais de 125kg), ideais para observatórios profissionais e com uma excelente relação qualidade-preço.
O suporte 10MICRON GM4000 HPS II pode ser utilizado com tubos de grande diâmetro oferecendo a capacidade de ir além do meridiano a 30º sem qualquer problema. E se usado com tubos de menor diâmetro pode mesmo ir para além do Meridiano até ao horizonte. Esta capacidade torna-o especialmente adequado para aplicações robóticas e astrofotografia de longa exposição.
O suporte 10MICRON GM4000 HPS II também oferece uma característica muito elegante, na medida em que todos os cabos podem passar através do eixo polar do suporte. Desta forma, todos os cabos do CCD, focalizador, etc. podem passar através do eixo polar sem se balançar com o risco de emaranhamento.
CARACTERÍSTICAS MECÂNICAS
- Capacidade máxima de carga: 150 kg de peso
- Capacidade de carga óptima: 125 kg
- unidade de tecnologia de posicionamento e localização de alta precisão
- Apontamento de precisão
- Precisão de rastreio de +/- 1" - sem autoguia adicional - graças aos codificadores directos incorporados em cada eixo.
- Velocidade de resposta: .5°/s - adequado para rastreio por satélite
- Cabo central através de montagem
- Livre de vibrações de ressonância causadas por oscilações de alta frequência, uma vez que não tem transmissão directa
- Calor extremamente baixo em comparação com uma condução directa, não sendo, portanto, perceptível.

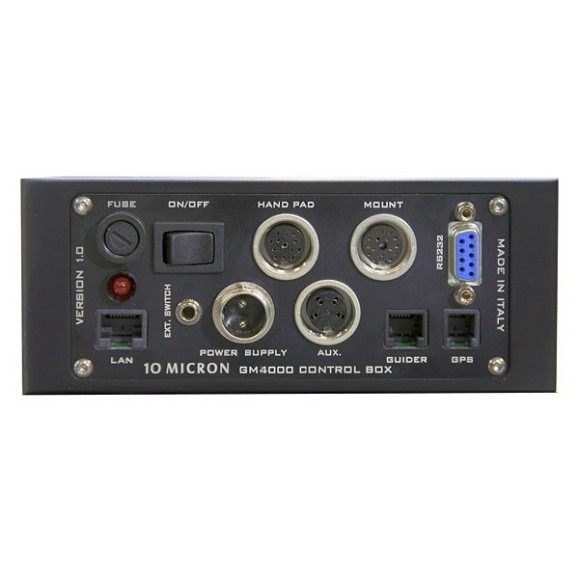

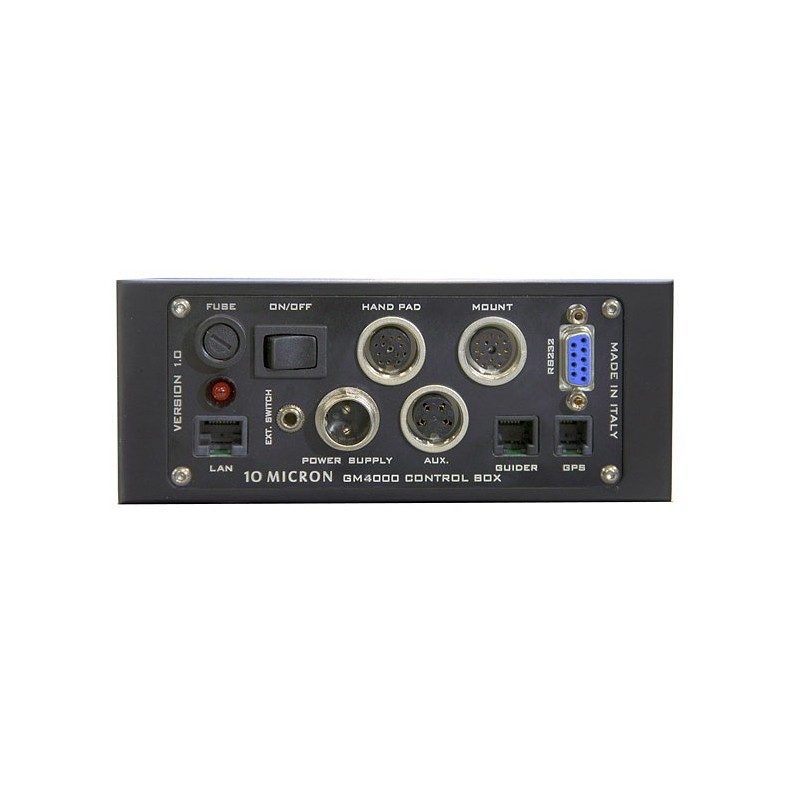

CARACTERÍSTICAS ELECTRÓNICAS
- Electrónica inteligente a bordo! Um processador AMD funciona com um firmware Linux sofisticado, permitindo funções autónomas que de outra forma teriam de ser ligadas a um PC

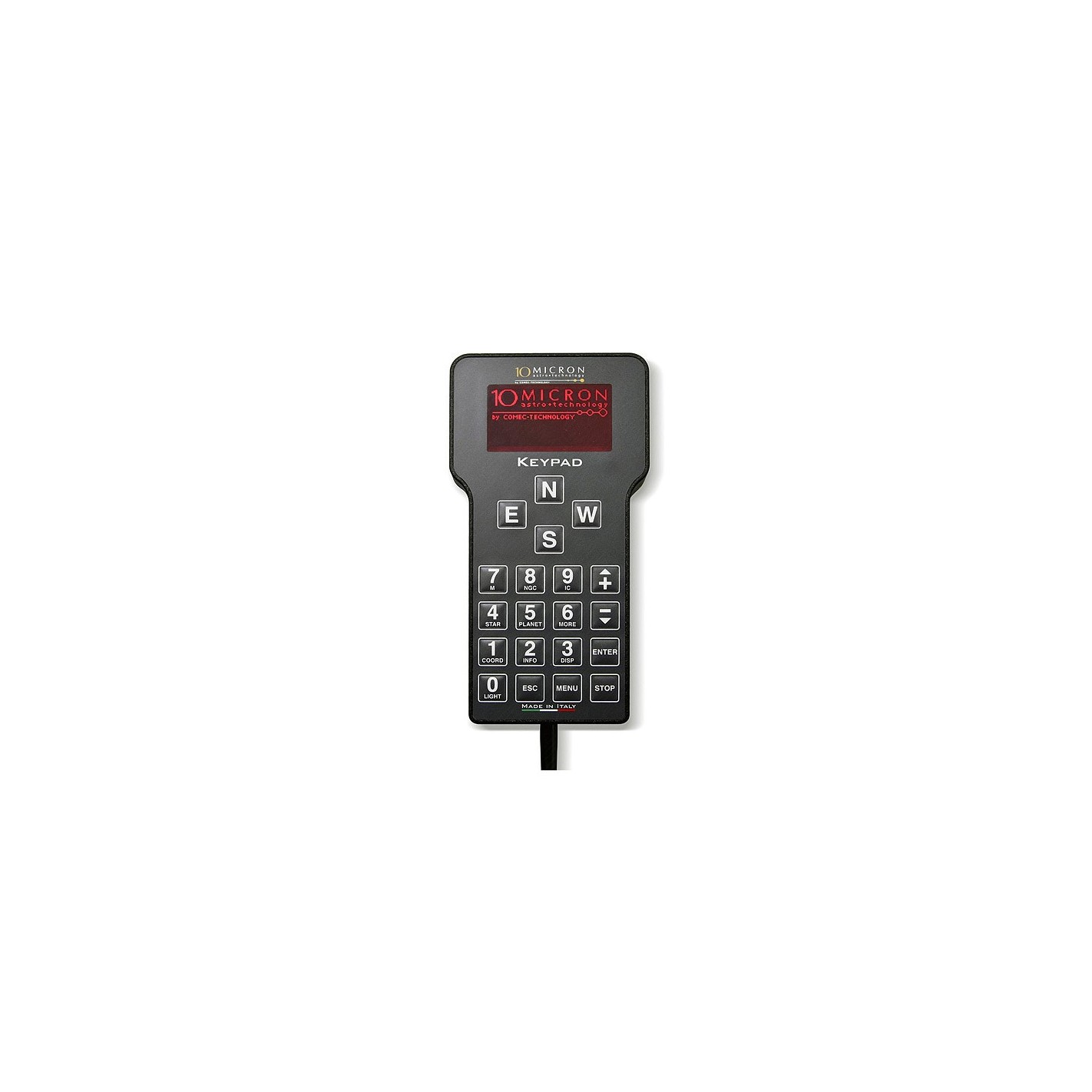

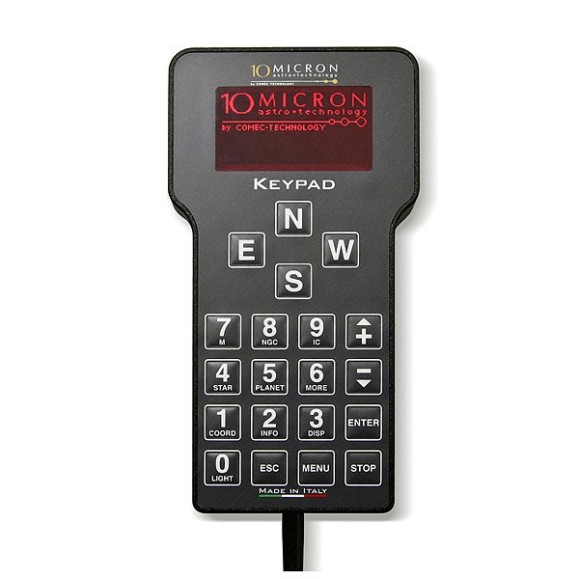

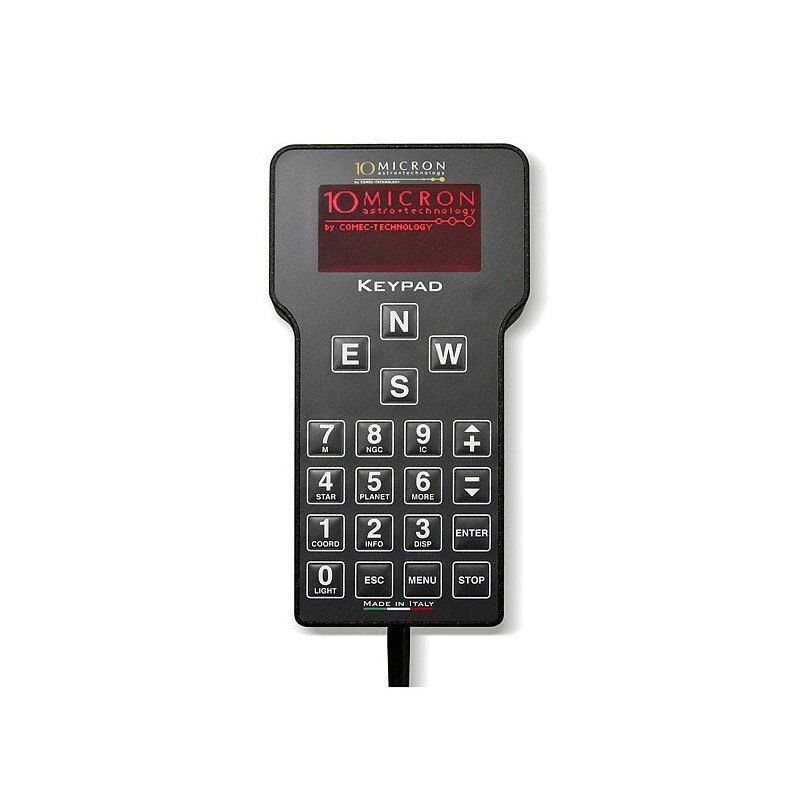

- Operável em modo autónomo (com controlador de mão) ou um PC

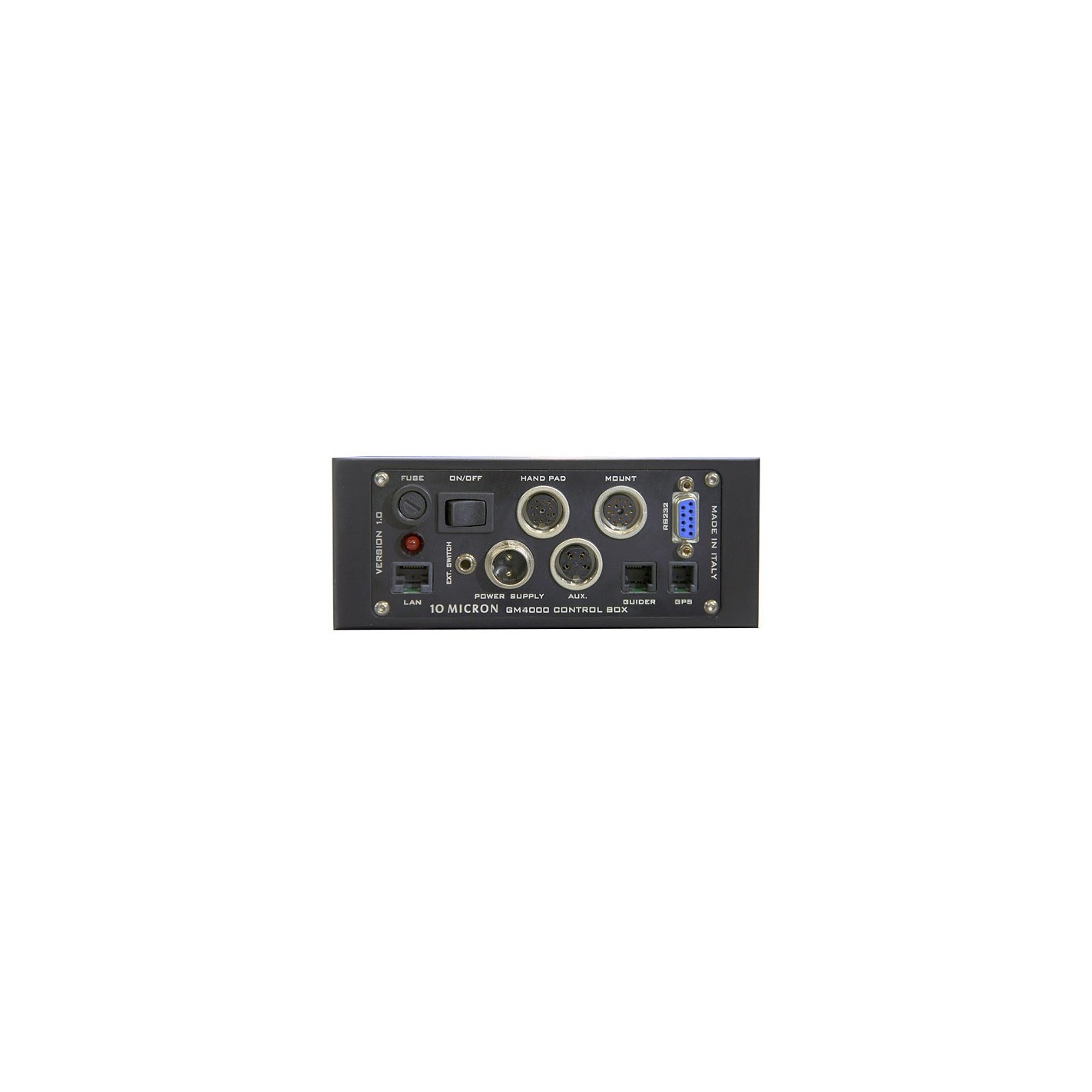

- Interface LAN totalmente em rede e integrada, controlável através da Internet
- Funcionamento totalmente pré-programável e robotizado é possível graças aos limites de movimento, sensores de posição e controlo remoto, comutação on/off
- Entrada separada de autoguia
- O módulo GPS pode ser ligado
ESPECIFICAÇÕES TÉCNICAS
EixosDEC / AR
- Diâmetro do eixo AR: 85 mm.
- Material de construção: liga de aço
- Diâmetro do eixo DEC: 80 mm.
- Material de construção: liga de aço
- Diâmetro dos rolamentos de rolos cônicos: 130 mm múltiplo
- O eixo tem furos de 60 e 65 mm para permitir a inserção de cabos de ligação para o controlo de câmaras CCD, rodas filtrantes, concentradores eléctricos, etc.
- Caixas de velocidade de rosca sem-fim AR / DEC
- AR Ø 330 mm Bronze - 430 dentes
- DEC Ø 244 mm Bronze - 315 dentes
- Engrenagens de minhocas - Ø 32 mm de liga de aço temperado. Sistema de controlo de retrocesso para moagem com controlo automático
Sistema de controlo
- SISTEMA DE CONTROLO QCI Velocidade de guia 0,5 x velocidade de rotação
- Velocidade de queda 10°/s
- Precisão de rastreio ± 1" típica sem PEC
Motores
- FIS-24V servomotores CA sem escovas
- Consumo de energia 1,5 A à velocidade sideral, 5 A no máximo
Dimensões
- Altura total (com eixo polar inclinado 45°): aprox. 800 mm
- Largura (diâmetro da placa base) 360 mm
- Comprimento (sem eixo de contrapeso): cerca de 750 mm
