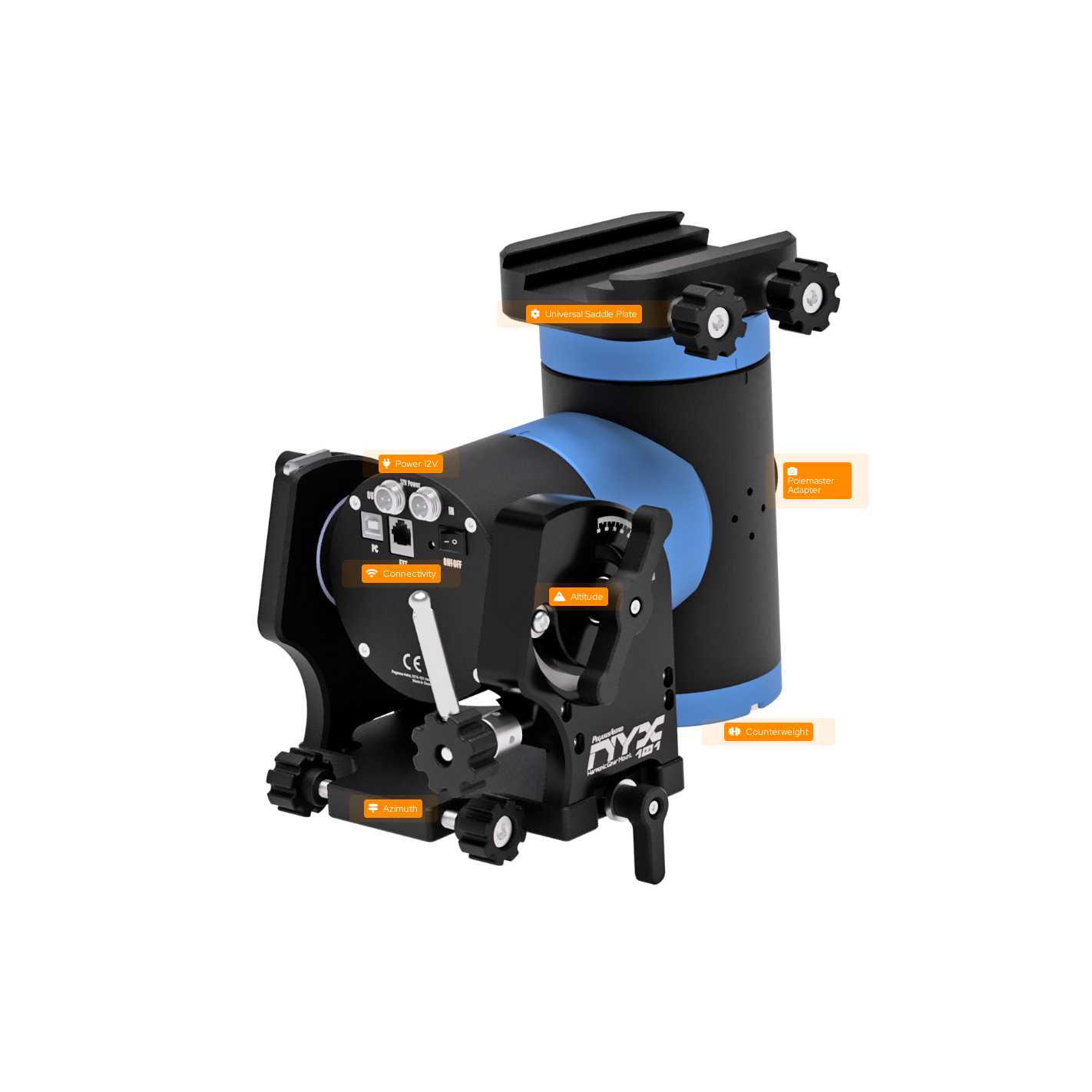

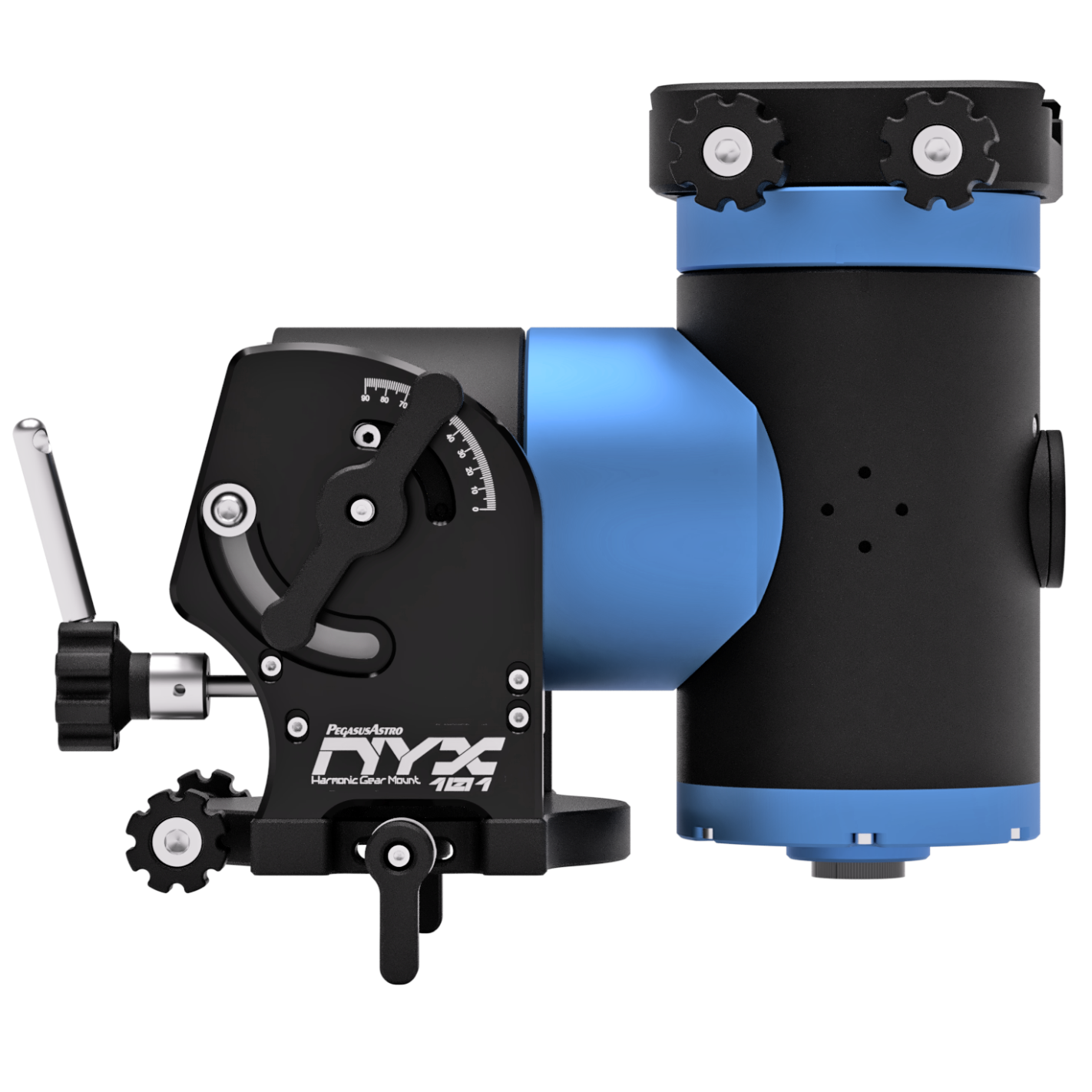

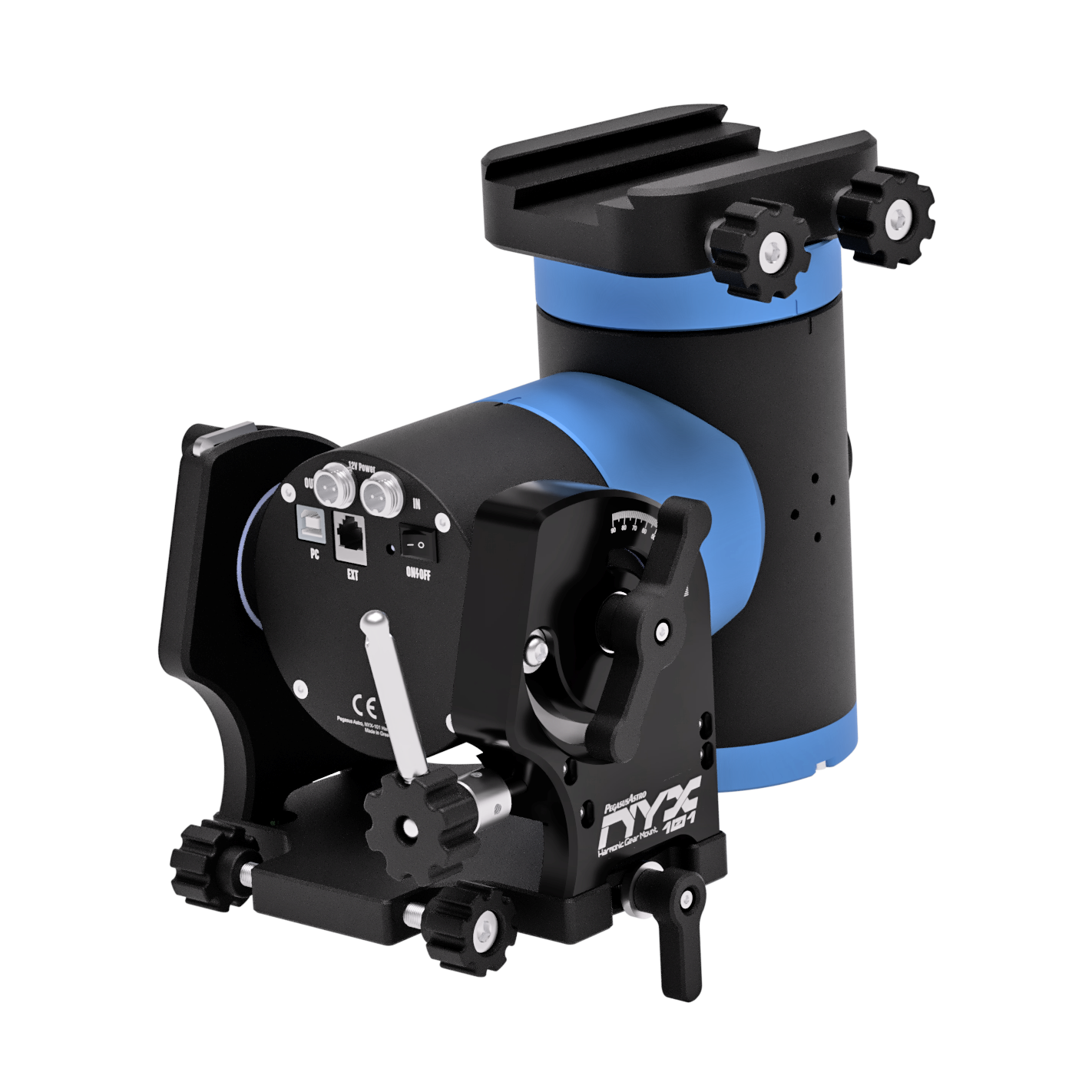

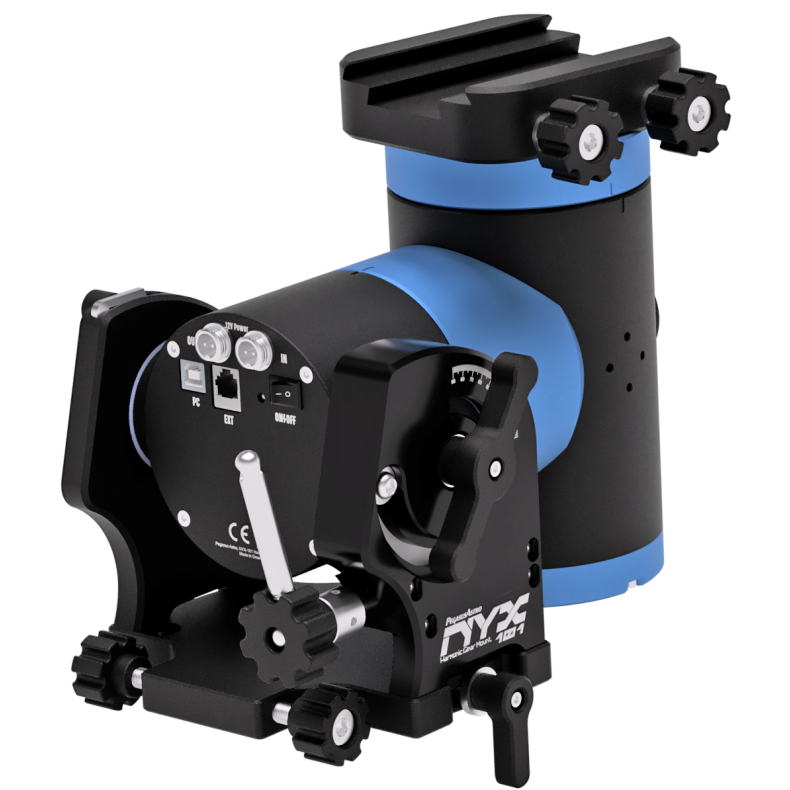

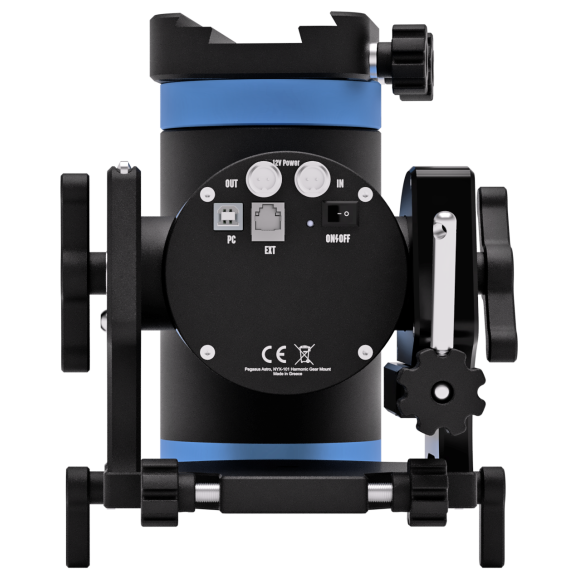

Montagem harmónica equatorial Pegasus Astro NYX-101

Nyx, a antiga deusa grega da noite, iluminou-nos para conceber e produzir um suporte de elevado desempenho e carga útil que pode transportar facilmente equipamento de imagem até 20 kg sem necessidade de um contrapeso ou eixo.

O acionamento por onda de tensão nos movimentos RA e DEC garante um funcionamento sem folgas com um binário elevado a cargas de trabalho elevadas. Um corpo em liga de alumínio 6061 totalmente maquinado em CNC, anodizado a preto e azul, e uma seleção de peças de marca (motores de passo, engrenagem de onda de tensão) no interior do suporte, garantem que o Nyx-101 funcionará sem problemas durante muitos anos. O suporte inclui um travão eletrónico no eixo RA para evitar folgas quando a alimentação está desligada, bem como paragens de segurança durante a rotação ou o seguimento.

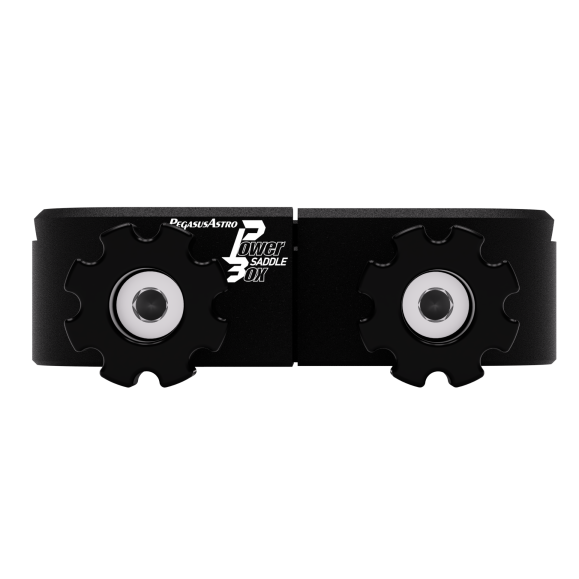

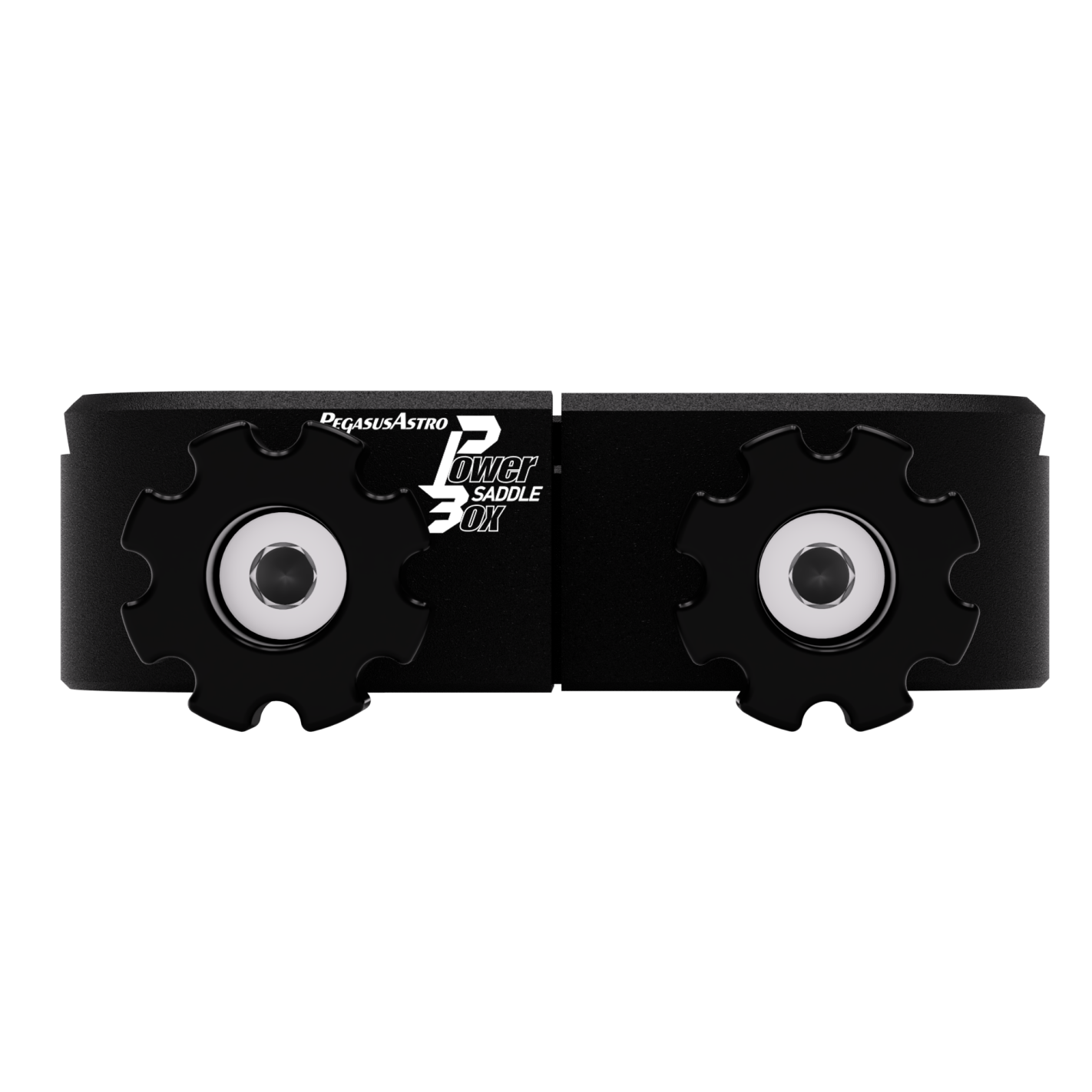

ESTA VERSÃO DO QUADRO É FORNECIDA DE SÉRIE COM A CAIXA DE VELOCIDADES PEGASUS ASTRO SADDEL

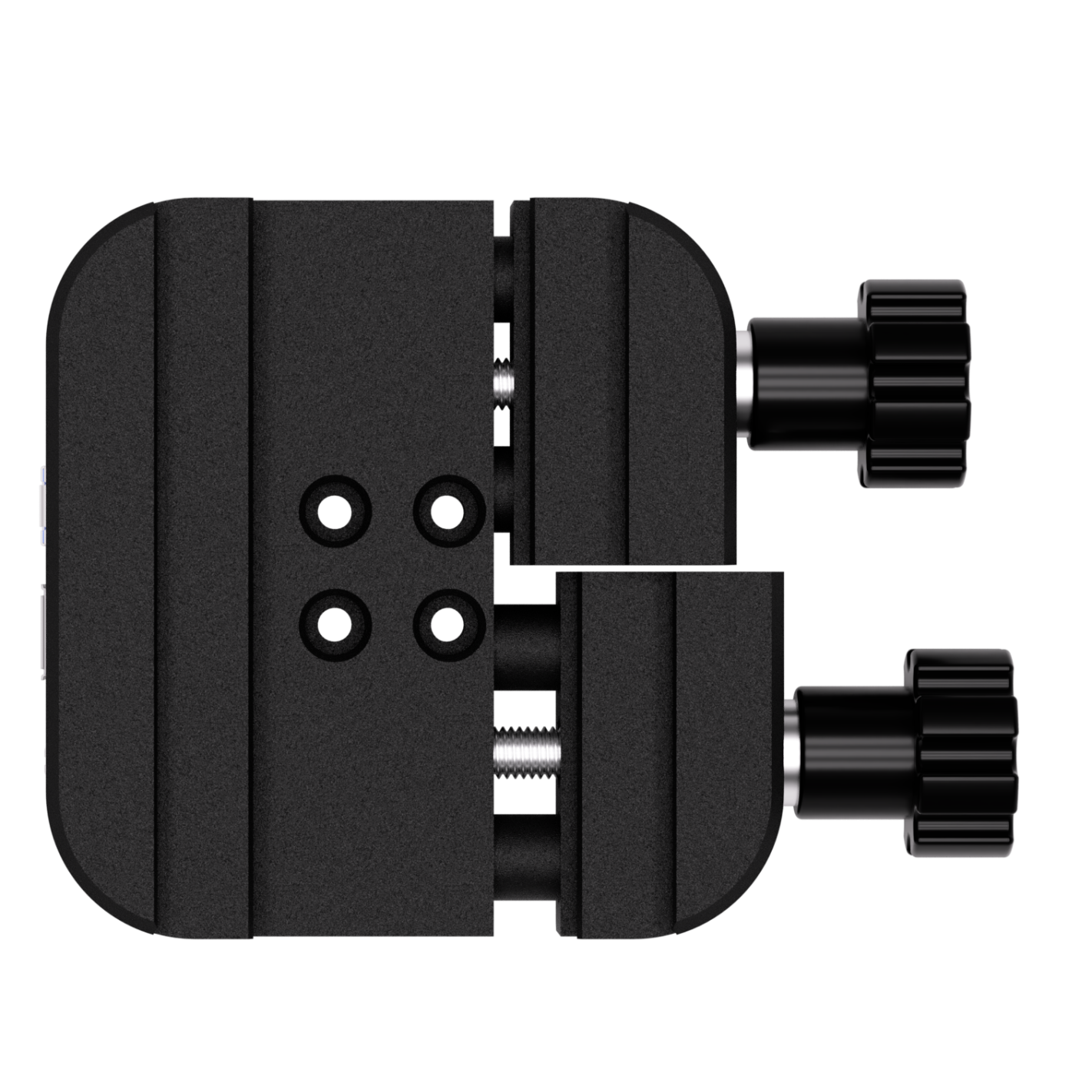

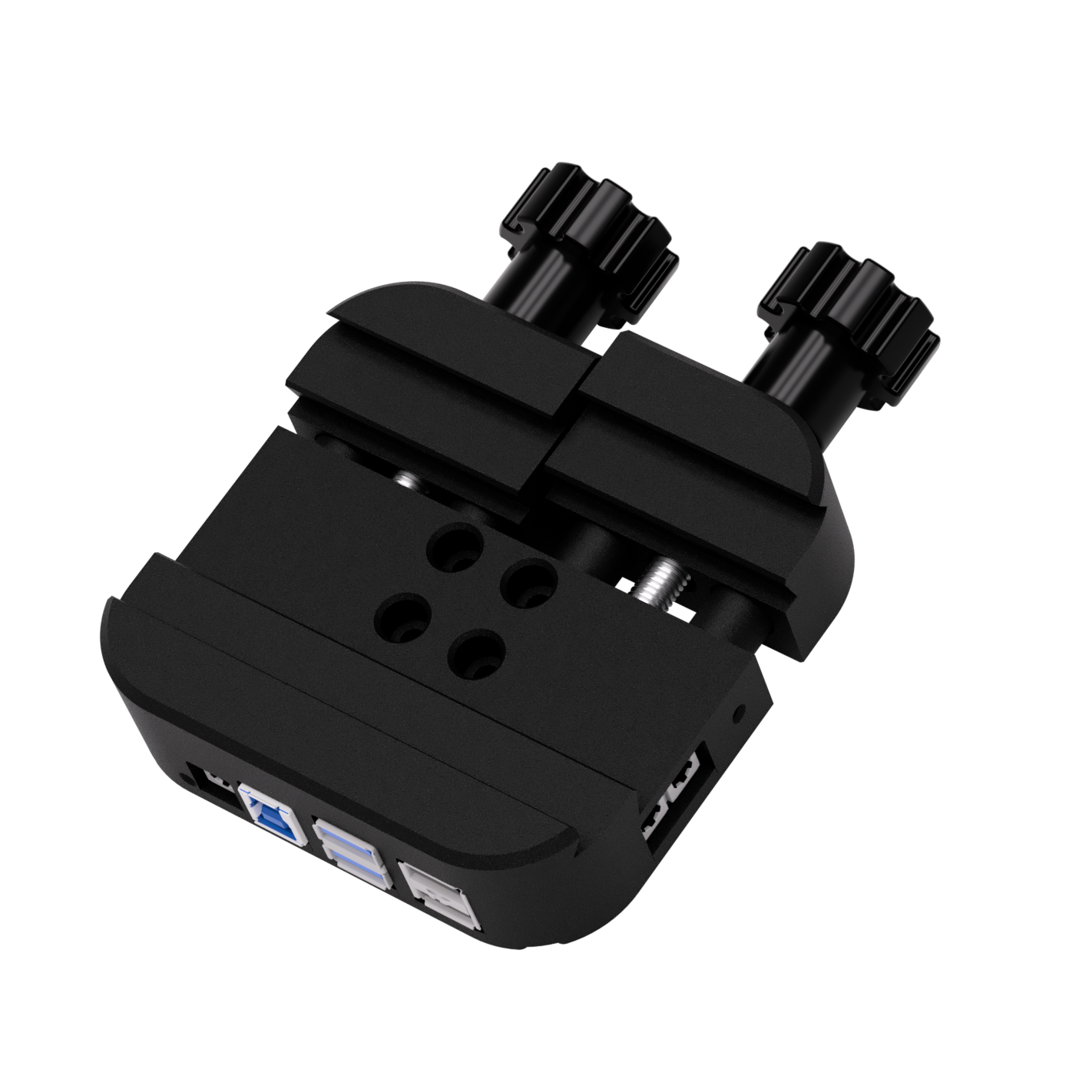

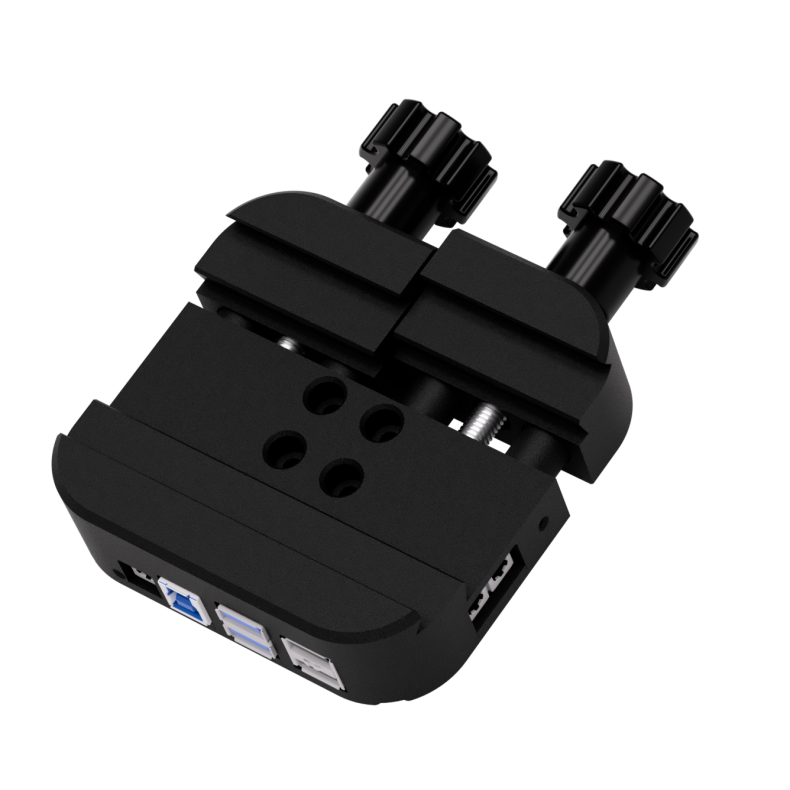

O Pegasus Astro A Saddle Powerbox é um acessório versátil e indispensável para os entusiastas da astronomia e para os astrofotógrafos. Este dispositivo inovador combina na perfeição um suporte para telescópio e um concentrador de distribuição de energia, simplificando a configuração e o funcionamento do equipamento de astrofotografia.

O suporte segura o seu telescópio e fornece várias tomadas de alimentação para todo o seu equipamento astronómico, incluindo câmaras, suportes, aquecedores de orvalho e muito mais.

Com as suas portas USB integradas, tensão de entrada, monitor de corrente e qualidade de construção robusta, o Pegasus Astro A Saddle Powerbox não só assegura uma instalação de telescópio arrumada e organizada, como também reduz a confusão de cabos e minimiza o risco de interrupções acidentais de energia durante as sessões cruciais de captação de imagens sob o céu noturno. É uma ferramenta indispensável que melhora a comodidade e a eficiência de qualquer equipamento de astrofotografia.

• Expansível até 4 + 2 tomadas de 12 V CC para o seu equipamento.
• (Um único canal para comutar as quatro saídas ON/OFF através de software e as saídas do aquecedor de pulverização também podem ser comutadas para 12V constantes)
• 10 Amps (120W) corrente total distribuída
• Hub USB3 integrado (2 portas USB3.1 e 2 portas USB2 disponíveis).
• (As portas USB3 são compatíveis com dispositivos USB2)
• As portas USB podem fornecer até 3Amps - Adequado para Raspberry PI 3/4 power.
• Sensor integrado de temperatura e humidade ambiente.
• Aquecedores de pulverização PWM de 2 canais - saídas de 2,1 mm.
• (Ajustar os níveis de potência através do software).
• A caixa inclui um par de adaptadores de cabo DC 2.1 para RCA.
• Regulação automática das saídas do aquecedor de pulverização.
• Medidor de potência, corrente e tensão de entrada.
• Proteção contra a inversão de polaridade.
• Funcionamento imediato controlado por USB / PC ou autónomo.
• Braçadeira Losmandy y Vixen.
• Pucks disponíveis para montagens populares de terceiros (RST, EQ6, AM5)

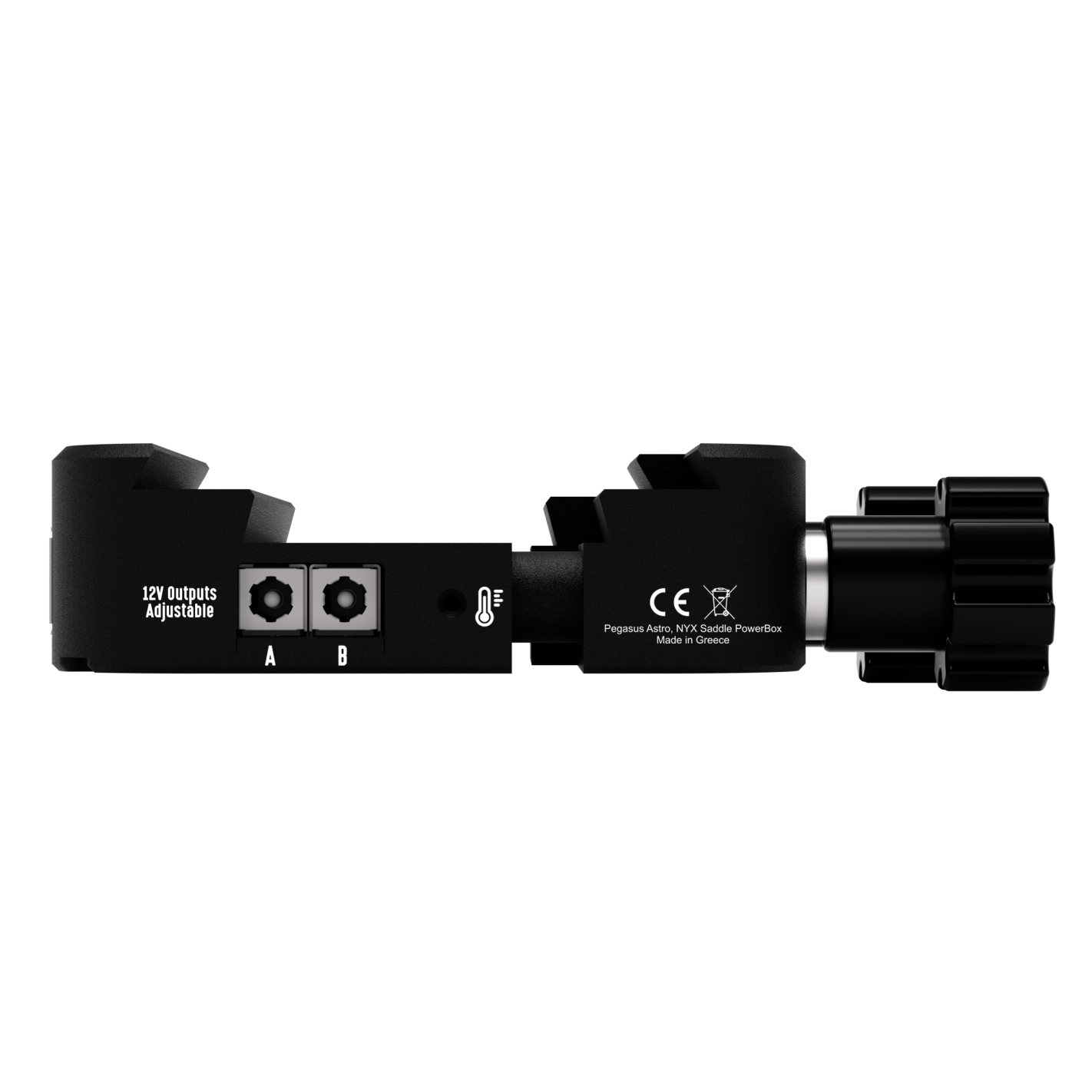

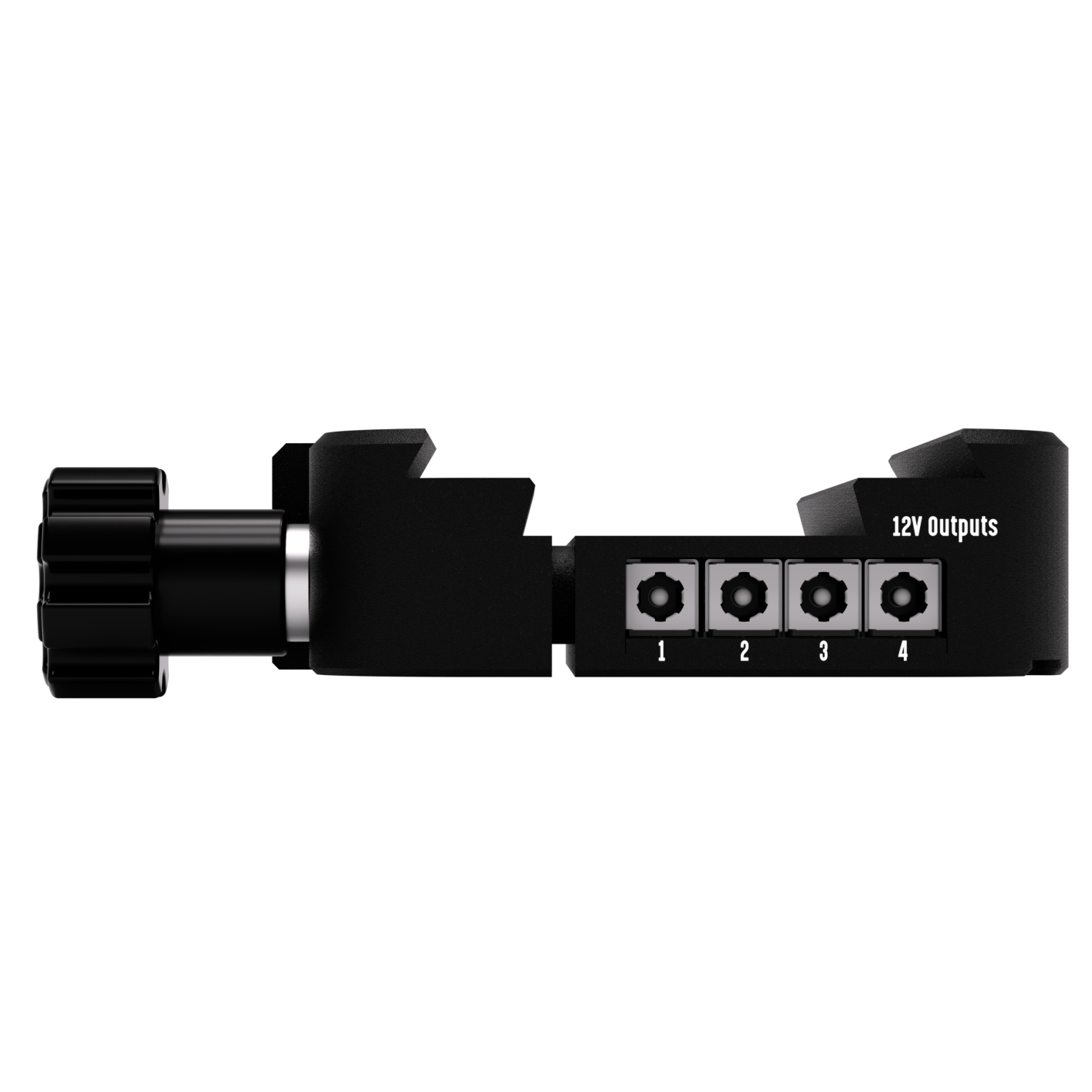

6 tomadas eléctricas

O dispositivo está equipado com 4 tomadas de 12 V, fornecendo uma ampla potência para as necessidades do seu equipamento. Além disso, tem a flexibilidade de reutilizar as 2 tomadas do aquecedor de pulverização, convertendo-as em fontes de alimentação contínua de 12 V. O dispositivo utiliza transístores MOSFET robustos para fornecer energia eléctrica fiável ao seu valioso equipamento. É importante notar que a porta quádrupla pode ser ligada ou desligada coletivamente, enquanto as portas do aquecedor oferecem controlo individual.

Sensores incorporados

O dispositivo está equipado com sensores incorporados que elevam a sua funcionalidade a um novo nível. Estes sensores incluem a monitorização da temperatura e da humidade, assegurando que os astrofotógrafos podem manter-se atentos às condições ambientais durante as suas sessões de observação. Ao fornecer dados em tempo real sobre os níveis de temperatura e humidade, esta funcionalidade ajuda os utilizadores a tomar decisões informadas sobre o controlo do orvalho e a proteção do equipamento. Além disso, a visualização da tensão de entrada e da corrente da caixa de alimentação garante que as variações na tensão ou no consumo de energia são facilmente monitorizadas.

2 x aquecedores de pulverização

Desfrute de um controlo preciso dos seus aquecedores de pulverização com as saídas duplas de aquecedor de pulverização do dispositivo. Estas saídas oferecem um controlo preciso da intensidade do aquecedor, permitindo-lhe adaptar o desempenho do seu equipamento às suas necessidades exactas. Além disso, o dispositivo possui uma função de pulverização automática inteligente que pode ajustar automaticamente a intensidade do aquecedor através do controlo do sensor de temperatura e humidade integrado, garantindo condições ideais para a sua instalação. Um par de adaptadores de cabo DC 2.1 -> RCA está incluído na embalagem. Cada saída pode fornecer até 5A.

Controle a sua corrente eléctrica

Um amperímetro a jusante da entrada CC indica os níveis totais de corrente e tensão. Isto permite-lhe monitorizar facilmente o consumo de energia detalhado e global do seu equipamento.

Mais de 10 A de corrente eléctrica total

O dispositivo foi concebido tendo em conta os requisitos totais de corrente do equipamento de astrofotografia. Pode fornecer até 10 amperes de corrente eléctrica e oferece vários canais de saída, cada um com uma classificação de corrente especificada, permitindo aos utilizadores alimentar em segurança uma variedade de dispositivos em simultâneo. Quer se trate da sua montagem de telescópio, câmaras, rodas de filtro ou outros acessórios, esta caixa de alimentação assegura que a corrente total consumida não excede a sua capacidade máxima, evitando sobrecargas e potenciais danos no seu valioso equipamento.

A caixa de alimentação foi concebida para fornecer até 10 amperes de corrente eléctrica. Note-se que uma configuração astrofotográfica típica de quintal requer entre 5 e 7 amperes.

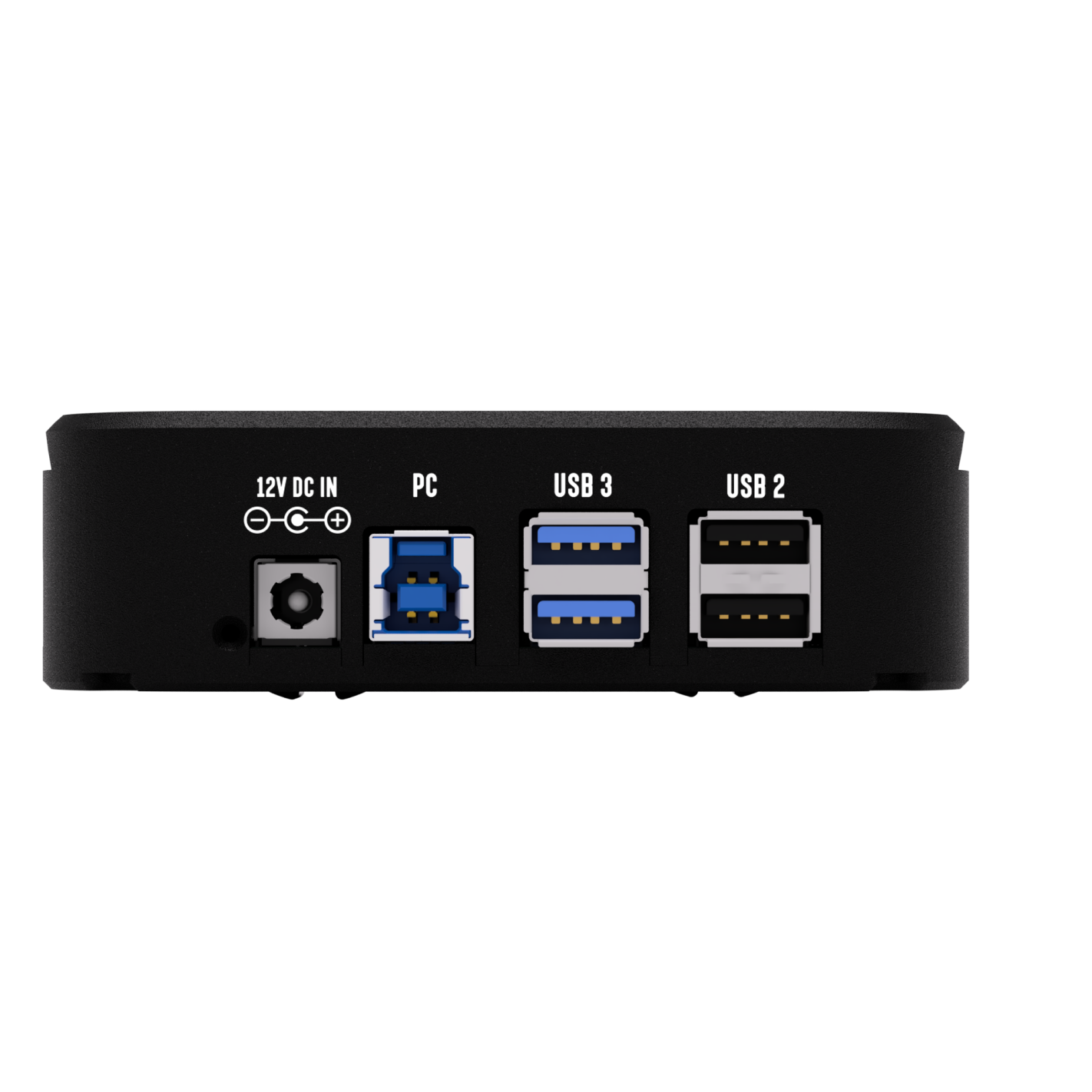

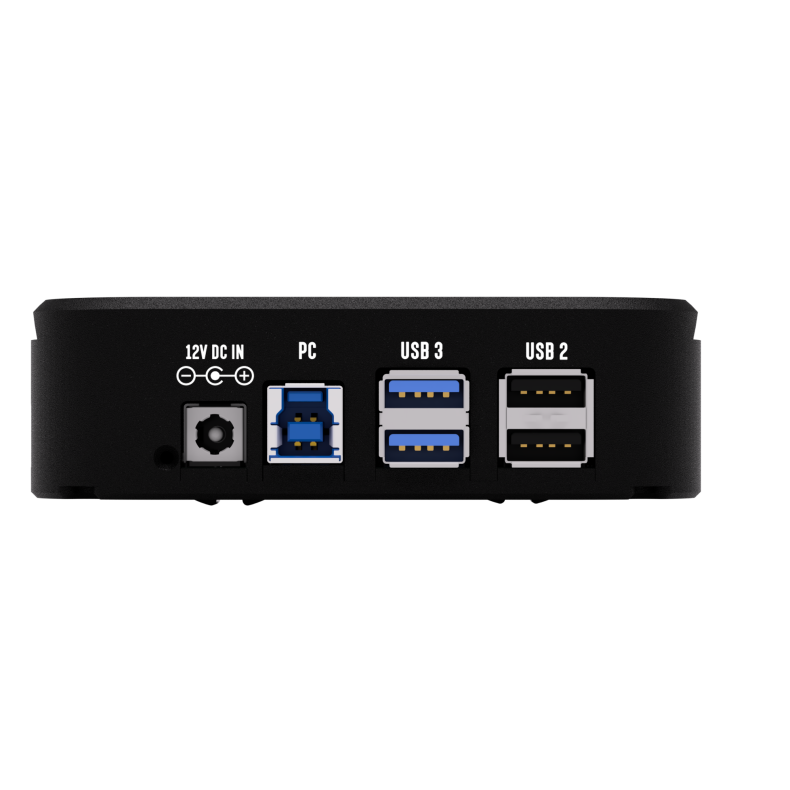

Hub USB3.1 integrado: 2 portas USB3 e 2 portas USB2

Saídas USB de alta potência

A porta USB fornece até 3 Amperes de corrente. Pode ligar qualquer dispositivo que necessite de 5V. Por exemplo, um Raspberry PI 3/4 ou um Intel Compute Stick M3/M5 podem receber energia desta porta específica.

Um hub USB3 MTT (Multi Transaction Translator) alimentado na parte posterior do dispositivo fornece:

2 portas USB3 SuperSpeed.

2 portas USB2 de alta velocidade.

Os novos hubs SuperSpeed funcionam em paralelo com o controlador USB 2.0, pelo que as transferências de dados SuperSpeed de 5 Gbps não são afectadas pelo tráfego mais lento do USB 2.0.

Configuração da porta USB no PPBADV Gen2

A porta USB 1 suporta dispositivos USB 2 e USB 3

A porta USB2 suporta dispositivos USB2 e USB3

A porta USB3 suporta dispositivos USB2

A porta USB4 suporta dispositivos USB2

A POWERBOX PEGASUS ASTRO SADDLE PODE SER ADAPTADA A VÁRIOS SUPORTES DE OUTROS FABRICANTES ATRAVÉS DOS ACESSÓRIOS OPCIONAIS AQUI DETALHADOS. PARA MAIS INFORMAÇÕES envie-nos um e-mail para Telescopiomania.

Puck (PEG-PUCK-AM5) pode ser utilizado para fixar a Powerbox Saddle no ZWO-AM5Montar e ZWO-AM3Montagens.

Puck (PEG-PUCK-EQ6R) pode ser utilizado para fixar o selim da Powerbox ao Skywatcher Suportes NEQ6 e EQ6-R ou suportes compatíveis do tipo Orion.

Puck (PEG-PUCK-RST) pode ser utilizado para fixar o selim Powerbox nos suportes RST 135 e RST 300.

Puck (PEG-PUCK-HEQ5) pode ser utilizado para fixar a Powerbox Saddle no Skywatcher-Suportes HEQ5ou montagens compatíveis do tipo Orion.

Puck (PEG-PUCK-iCEM26GEM28) pode ser utilizado para fixar a Powerbox Saddle no iOptron CEM26 e iOptron GEM28

Puck (PEG-PUCK-SAGTi) pode ser utilizado para fixar a Powerbox Saddle no Skywatcher StarAdventure GTi

Puck (PEG-PUCK-UNO) pode ser utilizado para fixar a Powerbox Saddle noSuportes Avalon M-UNO e LINEAR.

Puck (PEG-PUCK-EQ6AZ) pode ser utilizado para fixar a Powerbox Saddle no Skywatcher AZ-EQ6 (Pro) ou suportes do tipo Orion compatíveis.

Engrenagens de deformação de alta precisão

As engrenagens harmónicas em ambos os eixos asseguram uma carga útil elevada e um funcionamento suave e sem folgas.

Uma combinação híbrida de motor passo a passo e sistema de correia, juntamente com uma eletrónica sofisticada, pode acionar o eixo RA com uma resolução de até 0,10 segundos de arco.

A redução no eixo RA é de 500:1 e de 300:1 no eixo DEC.

Suporte de cargas pesadas para astrofotografia

Não são necessários contrapesos para cargas até 20Kg.

(podem ser instalados contrapesos para cargas fotográficas mais elevadas).

Conceção leve, em comparação com o peso da carga útil que o conjunto pode levantar

A liga de alumínio AL6061 maquinada por CNC utilizada nos aviões torna o suporte uma excelente escolha para instalação.

A estrutura pesa 6,4 kg

Desde um pequeno refrator a um telescópio SCT de 11 polegadas totalmente carregado, o NYX-101 pode facilmente lidar com a carga útil

A montagem pode ser utilizada como uma montagem equatorial alemã ou como uma montagem altazimutal, mais adequada para observações visuais

O modo pode ser alterado a partir do nosso PC ou da nossa aplicação móvel

Controlo sem fios e USB integrado

O NYX-101 é compatível com conetividade sem fios e USB 2 logo à partida.

Ambas as tecnologias podem funcionar em simultâneo.

A montagem é compatível com o protocolo LX200 e Sky Safari para interação móvel

Desengate do travão

Um travão de segurança está instalado no eixo RA para proporcionar uma paragem instantânea segura

durante uma interrupção de energia planeada ou não planeada.

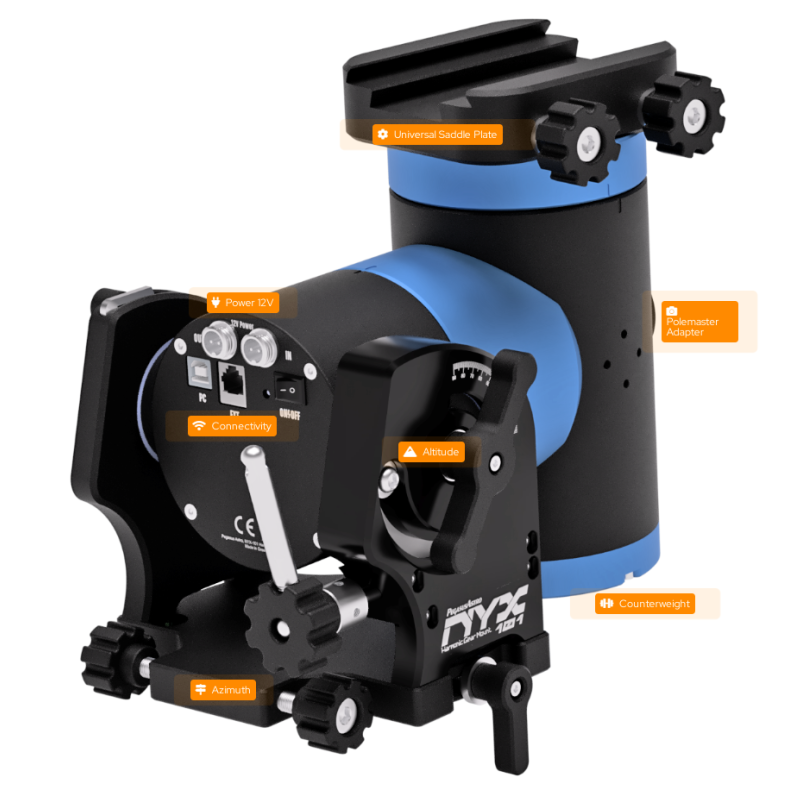

CARACTERÍSTICAS GERAIS ADICIONAIS:

Funcionamento com bateria de 12 volts DC

O NYX-101 só precisa de 12V para funcionar corretamente. Isto significa que pode utilizar a sua bateria normal de 12V sem necessidade de conversores adicionais. O suporte consome menos de 0,6 Amperes durante o rastreio e até 2,5 Amperes durante a viragem.

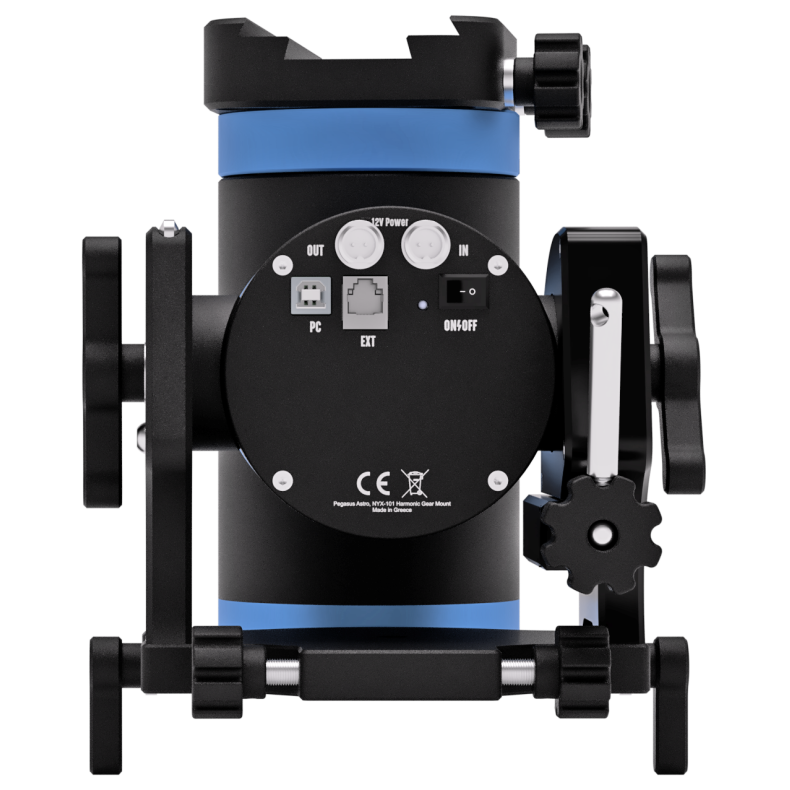

Fonte de alimentação segura e USB

O cabo de alimentação é do tipo GX12 e pode ser bloqueado de forma segura no suporte. A tomada especial USB tipo B garante uma fixação segura. Ambas as tomadas estão localizadas na parte não móvel do suporte. Os cabos não se movem durante a viragem e o seguimento. Uma segunda tomada GX12 permite-lhe fornecer energia ao seu equipamento de imagiologia.

Correcções refractivas

O NYX-101 integra um sensor barométrico necessário para calcular as correcções de refração atmosférica durante o seguimento da montagem. Para distâncias focais mais pequenas, isto pode ser excessivo, mas se tiver um SCT notará uma mudança bem-vinda no seu desempenho de seguimento.

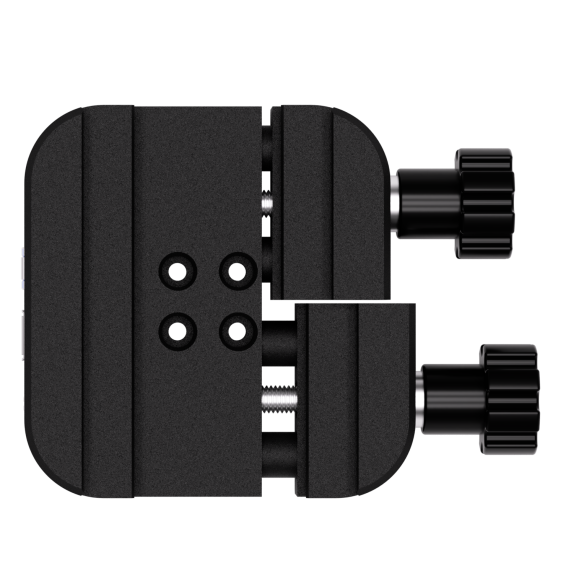

Suporte universal fêmea em cauda de andorinha

O NYX-101 inclui uma sela universal rígida e de baixo perfil que aceita encaixes Vixen y Losmandy 3-ich.

Porta de autoguia ST-4 integrada

Existe uma porta ST-4 na parte de trás do suporte. A porta é compatível com um controlador manual simples ou uma câmara de orientação ST-4.

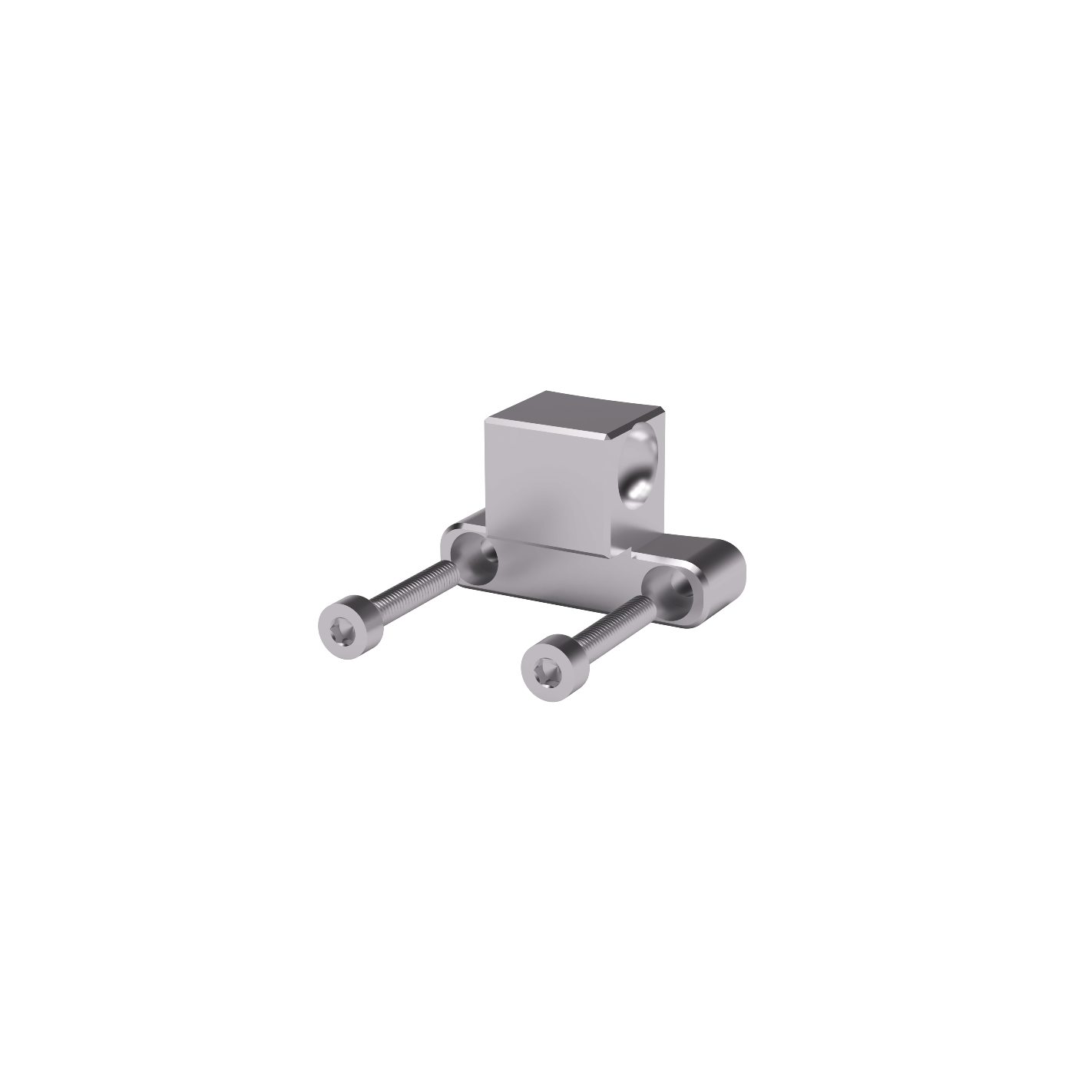

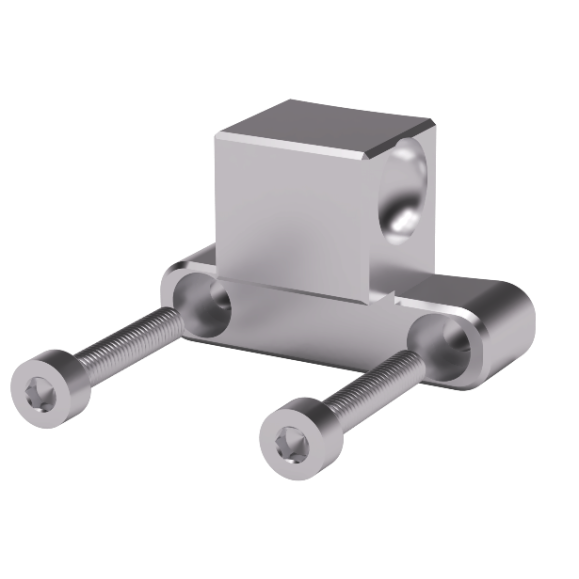

Adaptador Polemaster

Na parte frontal do suporte, existe um local para o QHY Polemaster (adaptador incluído), que permite efetuar o alinhamento polar preciso necessário para as suas sessões de captação.

Assistente eletrónico para o alinhamento polar inicial

Um conjunto de sensores permite-lhe orientar a montagem para a altitude e azimute correctos para um alinhamento polar inicial aproximado (para distâncias focais baixas, como lentes de câmaras ou observações visuais). A nossa aplicação móvel irá guiá-lo ao longo do processo.

Proteção contra polaridade inversa

O NYX-101 foi concebido com proteção contra inversão de polaridade. Um salva-vidas se inverter acidentalmente a tensão ou a polaridade da bateria durante a noite.

Suporte de contrapeso opcional

O suporte não necessita de contrapesos para cargas úteis até 20Kg. No entanto, se desejar instalar contrapesos para cargas úteis superiores, existe um orifício de eixo roscado M12 compatível na extremidade do eixo DEC.

Apoio ASCOM, INDI, Sky Safari

A montagem é totalmente compatível com ASCOM 6 e INDI. É também compatível com o Sky-Safari, permitindo-lhe controlar a montagem através do seu dispositivo móvel.

Compatibilidade com a LX200

O protocolo LX200 é totalmente compatível com o NYX-101. O Sky-Safari funciona diretamente com a montagem.

Controlo móvel

Uma aplicação móvel para as plataformas IOS e Android permite-lhe controlar ambos os eixos da montagem, rodar para catálogos instalados de milhares de alvos do céu noturno e efetuar um alinhamento polar aproximado utilizando um assistente polar eletrónico.

Limites de segurança no eixo RA

Os codificadores de limite de segurança no eixo RA evitam que o cabo interno fique preso ou colida com o tripé.

Atualização do firmware

Um processo simples de atualização do firmware permite-lhe manter-se atualizado com as correcções de erros e as mais recentes funcionalidades de montagem.

SOB ESTE NÚMERO DE PEÇA, APENAS A CABEÇA DE MONTAGEM É FORNECIDA JUNTAMENTE COM OS ACESSÓRIOS LISTADOS NA PARTE INFERIOR DA DESCRIÇÃO. A SEGUIR, SÃO APRESENTADAS ALGUMAS DAS CONFIGURAÇÕES QUE PODEM SER EFECTUADAS COM ESTE SUPORTE

O suporte NYX-101 é totalmente controlado e configurado através da nossa plataforma Unity via USB ou canal Wi-FI. O controlador ASCOM incluído suporta vários clientes.

ESQUEMAS DE CONCEPÇÃO E FABRICO

Dimensões NYX-101

Adaptação do projeto mecânico a columan (EQ6)

ESPECIFICAÇÕES TÉCNICAS:

• Material Liga de alumínio para aviões 6061 maquinada por CNC
• Modo de montagem Equatorial ou Altazimutal
• Acionamento da estrutura Engrenagem de onda de tensão (harmónicas) e correia Redução resultante 500:1 (RA) e 300:1 (DEC)
• Capacidade de carga 20 kg sem contrapesos
• 30 Kg com contrapesos
• Peso 6,5 kg
• Segurança / Desligado Travão no eixo RA
• Tipo cauda de andorinha Vixen y Losmandy 3 polegadas
• Resolução do motor RA 0,10
• Variação máxima 6 graus/seg
• Tensão 12V DC não regulada
• 0,7A durante o rastreio, 2Amps durante a oscilação
• Porta-guia ST4
• Eixo do contrapeso Eixo M12 (passo de 1,75 mm)
• Comunicação sem fios 802.11g e USB2
• Temperatura de funcionamento -20° a + 50°C
• Garantia de 3 anos
• Fabricado na (concebido, montado e testado) Grécia. Temos muito cuidado em todo o processo de fabrico, teste e embalagem.


O que é fornecido com o quadro?

• Suporte para harmónica NYX-101

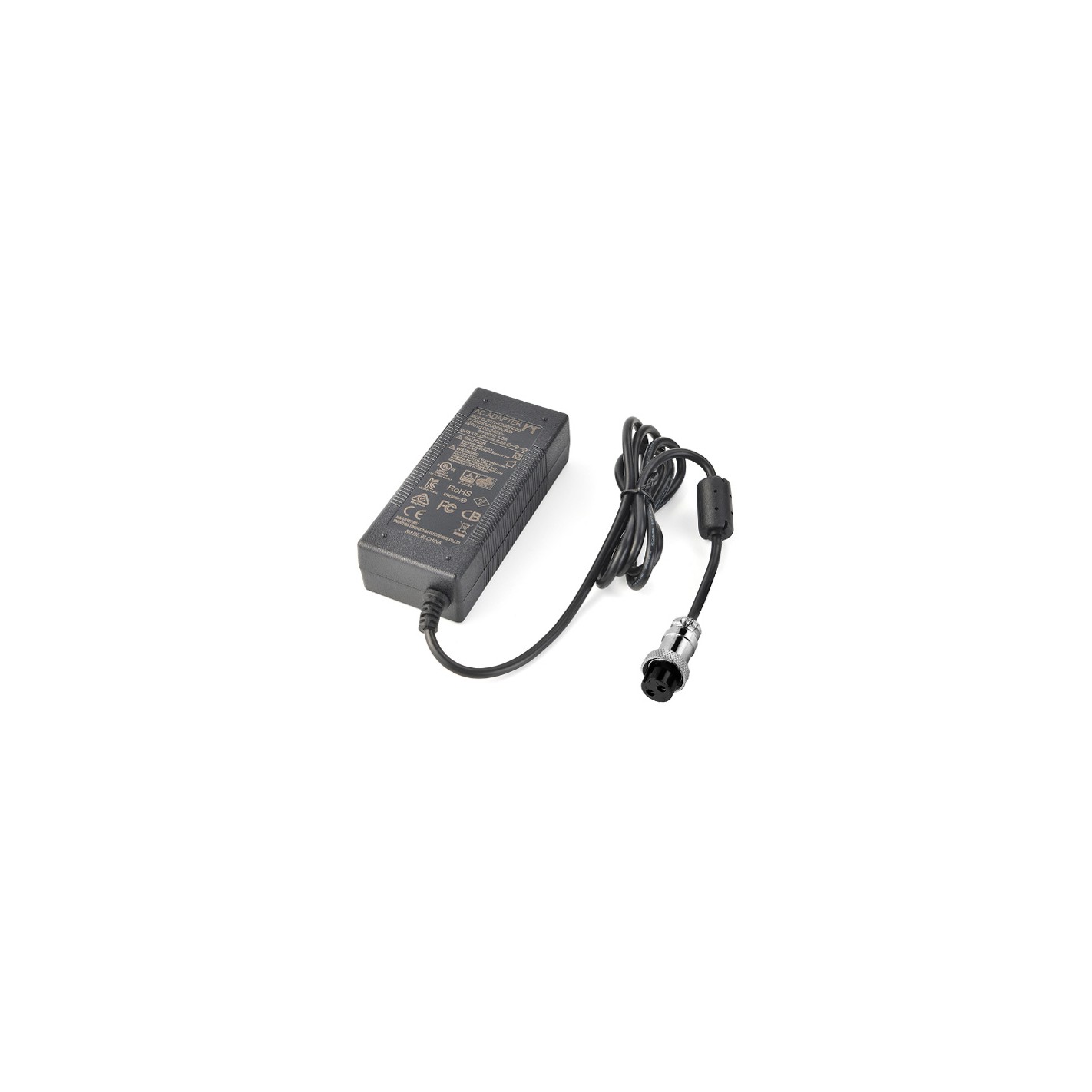

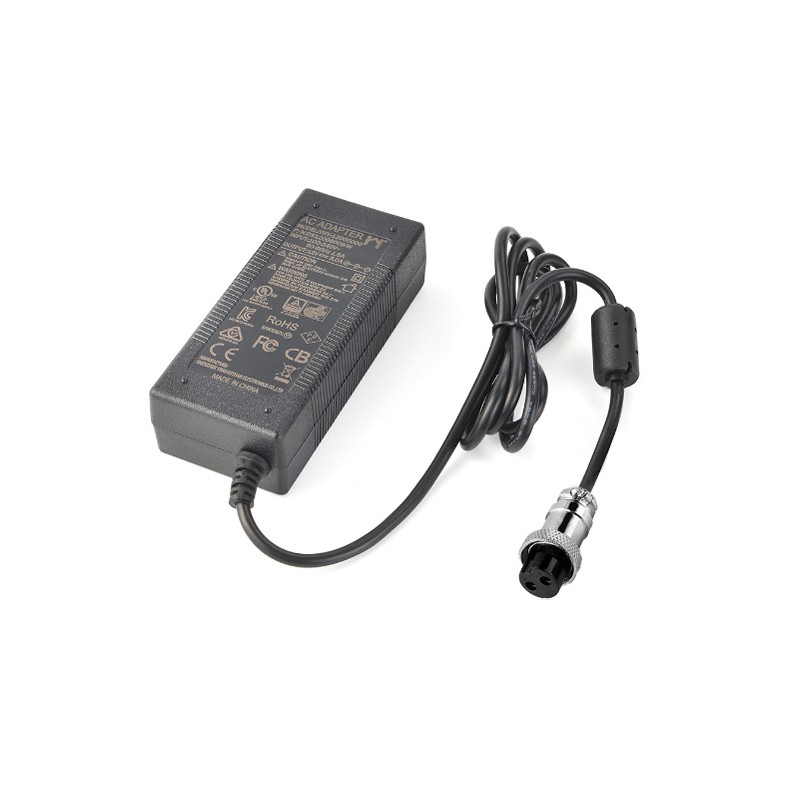

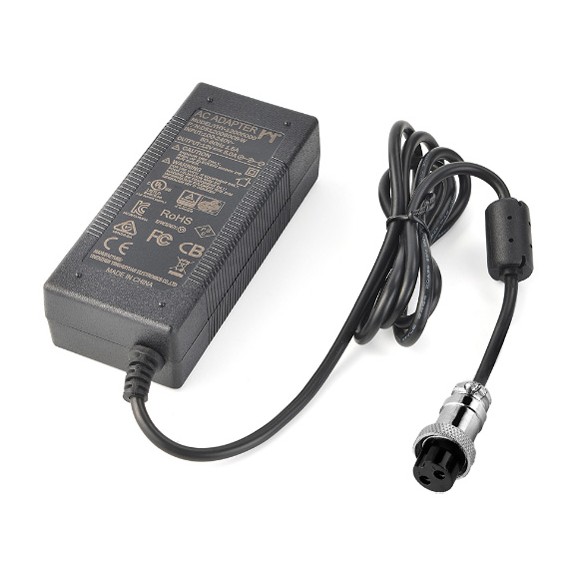

• Fonte de alimentação 12V / 5A com conetor GX12

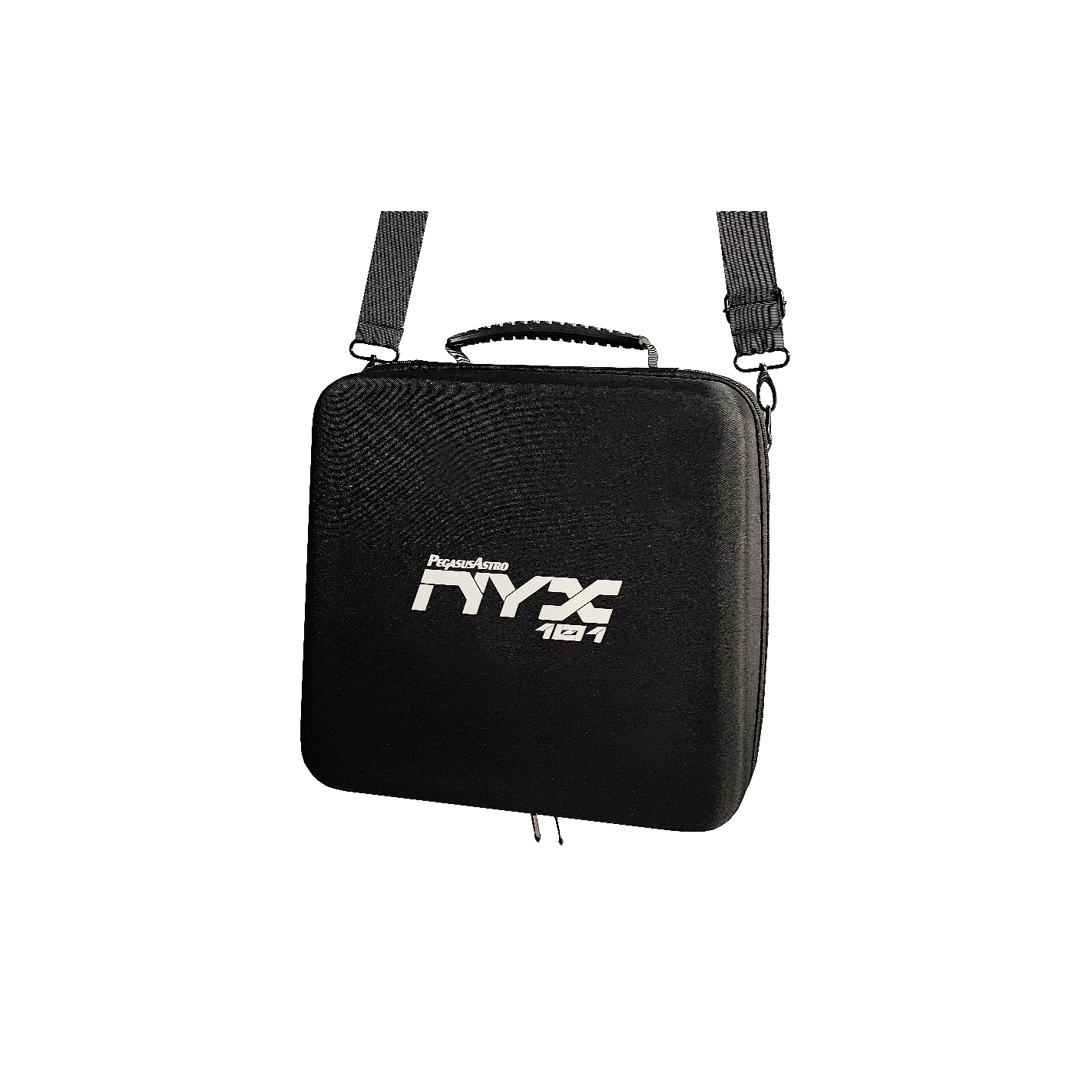

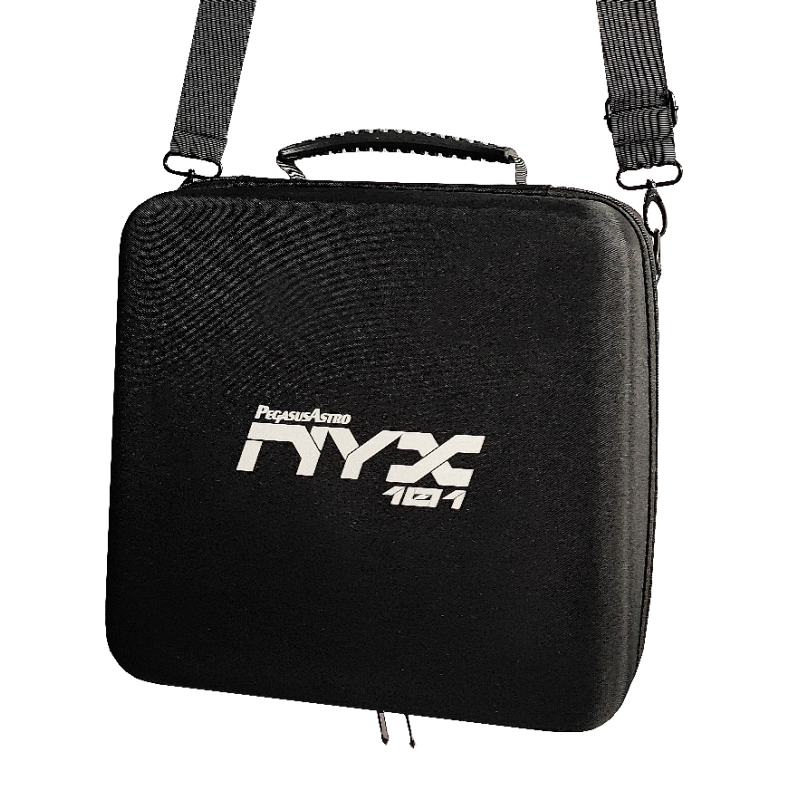

• Saco de transporte

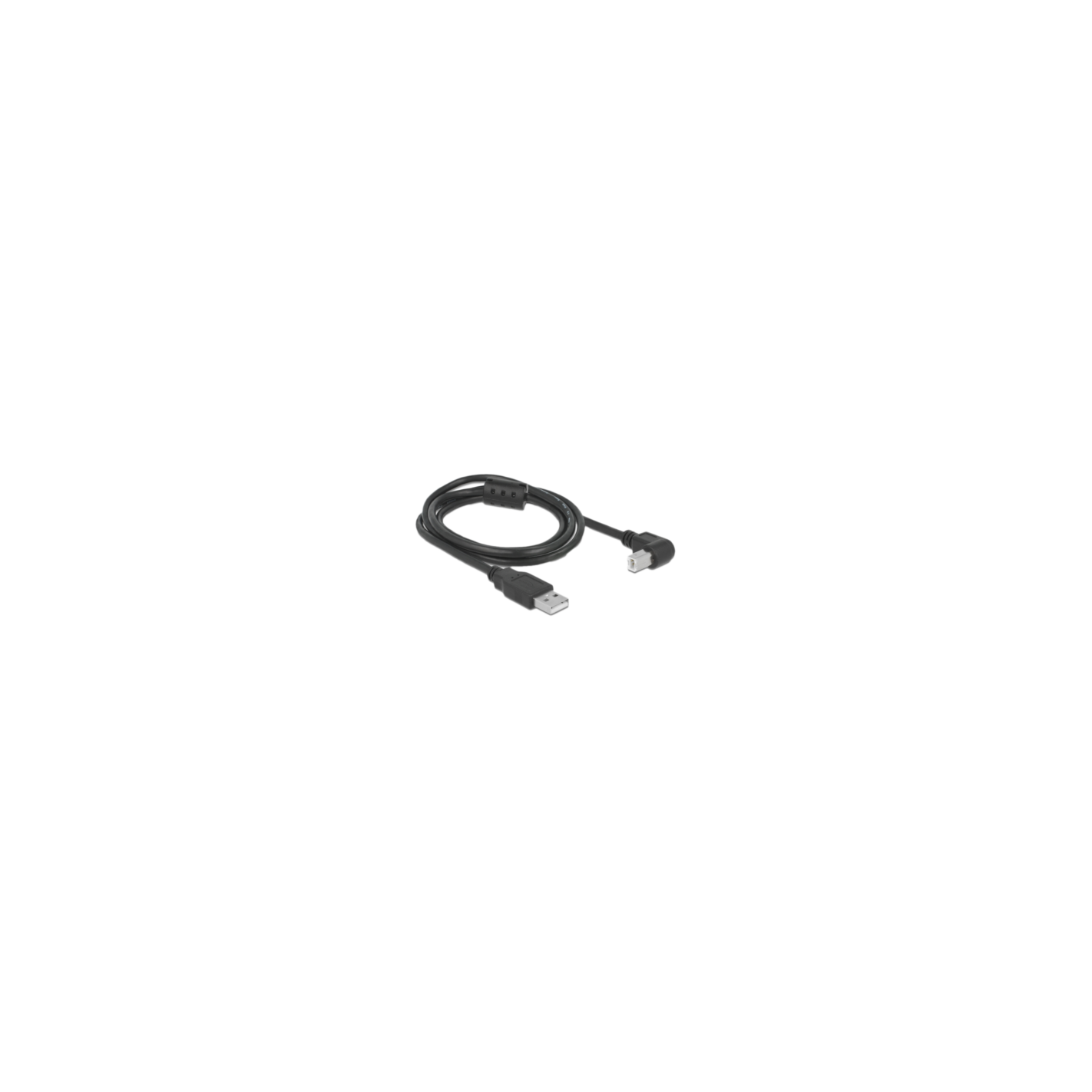

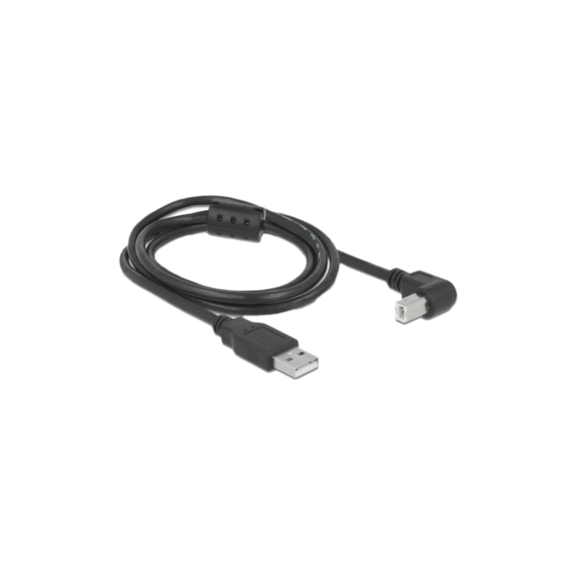

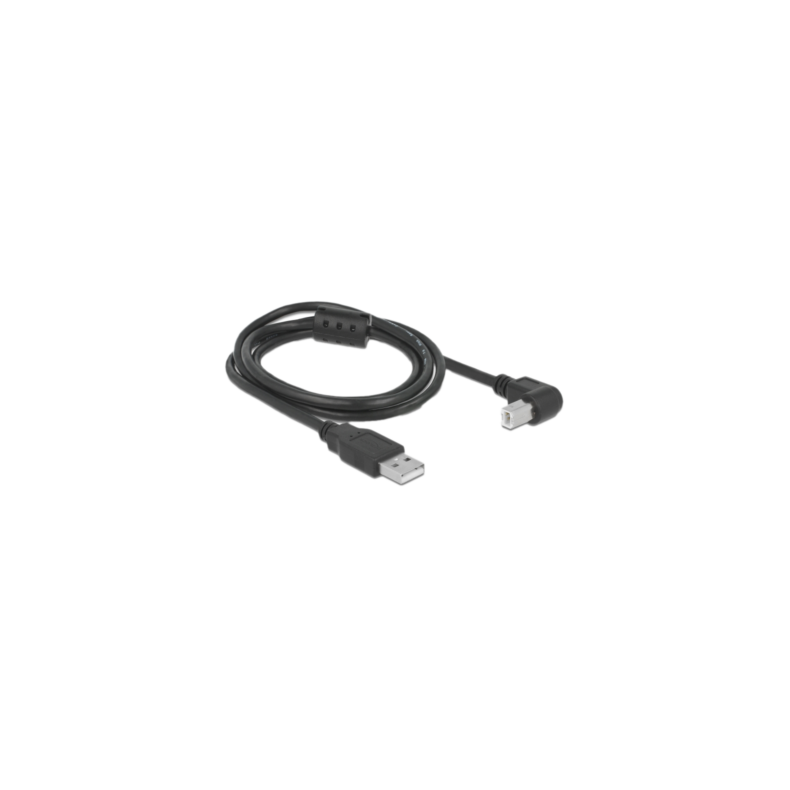

• Cabo USB2 tipo A para B
• Pino de azimute

OPCIONALMENTE, pode comprar o botão de controlo, que é vendido separadamente. Consulte-nos sobre os acessórios recomendados para este suporte.
