ZWO Adaptador de inclinação do sensor M54

ZWO Adaptador de inclinação do sensor de acesso traseiro M54

Tudo o que precisa de saber sobre a placa de inclinação traseira M54 ZWO

Para evitar distorções nas margens das imagens, é muito importante posicionar o sensor perpendicularmente ao percurso ótico do instrumento. O posicionamento correto evita que as estrelas se espalhem dissimetricamente na extremidade do campo e também evita que a imagem seja desfocada de forma não homogénea (parte da imagem é nítida enquanto outra parte é desfocada). Este posicionamento é ainda mais crucial se o sensor for grande (formato APS-C ou superior). É utilizada uma placa de inclinação para ajustar a atitude da câmara e, assim, garantir que o sensor está paralelo ao plano focal.

A inclinação é normalmente ajustada em 3 pontos a partir da parte frontal da montagem, quando não é demasiado volumosa, mas em alguns casos é mais fácil ajustar a partir da parte traseira, que é o que esta placa de inclinação M54-TILTER permite. ZWO É compatível com as câmaras das séries ASI2600 PRO e ASI6200 PRO, bem como com a câmara ASI2400MC PRO.

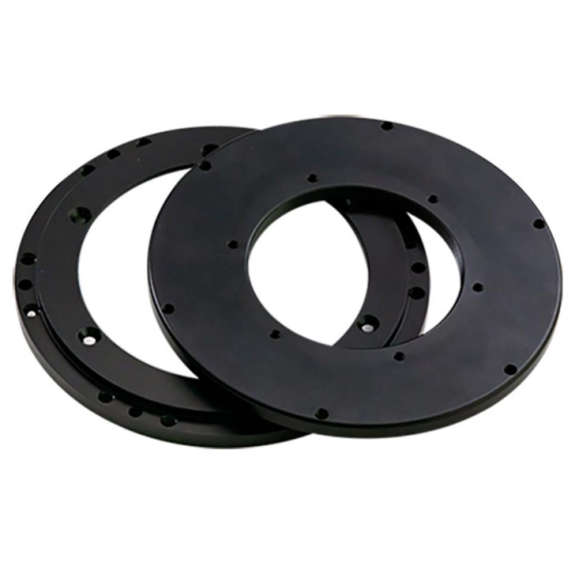

Montagem da placa de inclinação M54-TILTER

1. Desembalar a

placa de inclinação

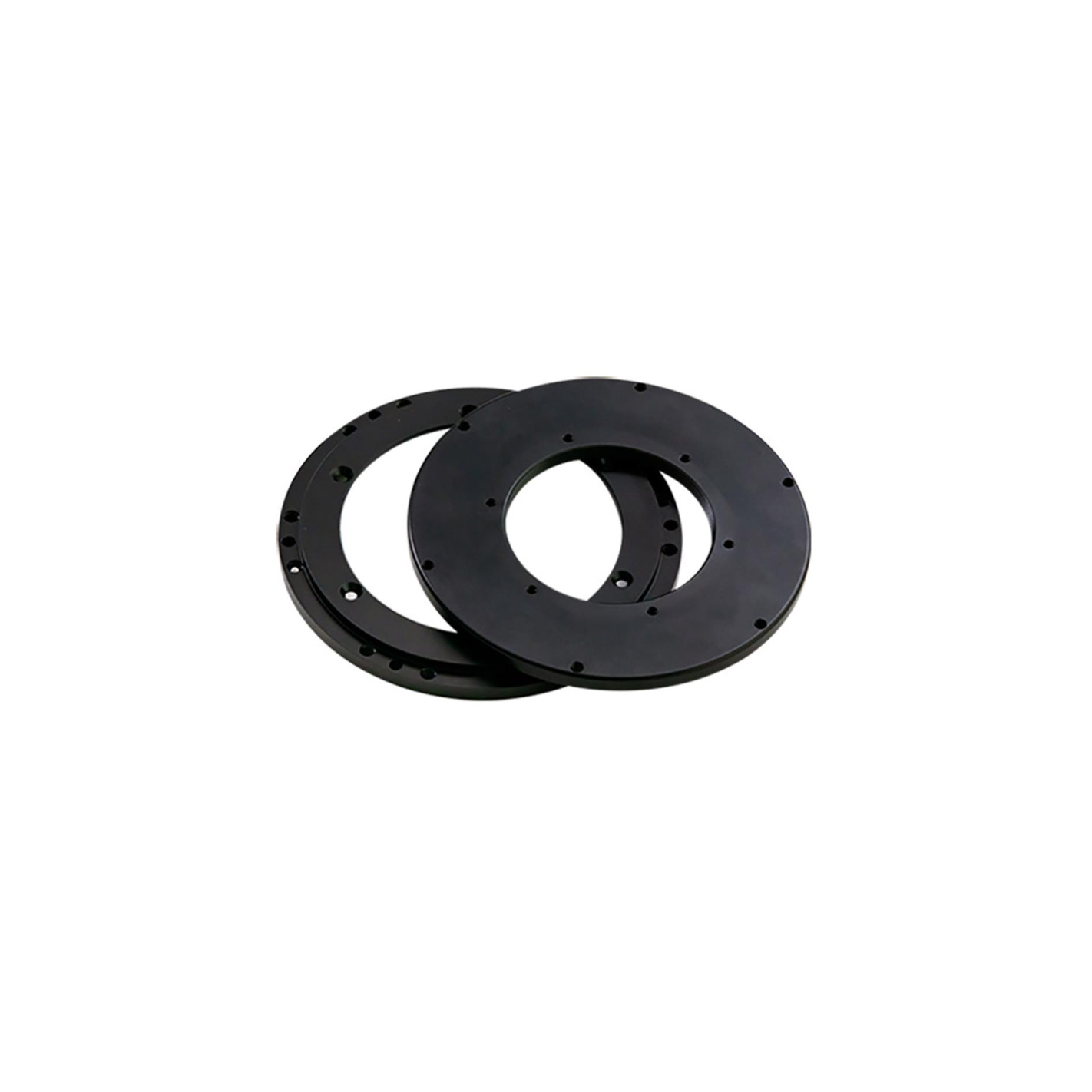

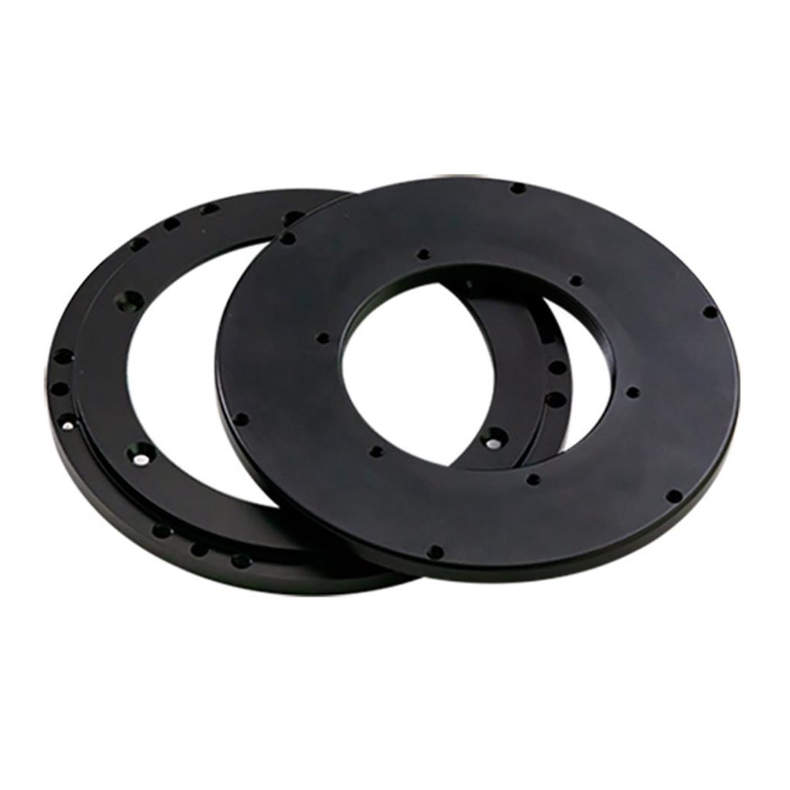

. Desembale a placa de inclinação e desaperte os 3 parafusos Allen.

2. Retire o anel de inclinação original, situado na parte da frente da câmara.

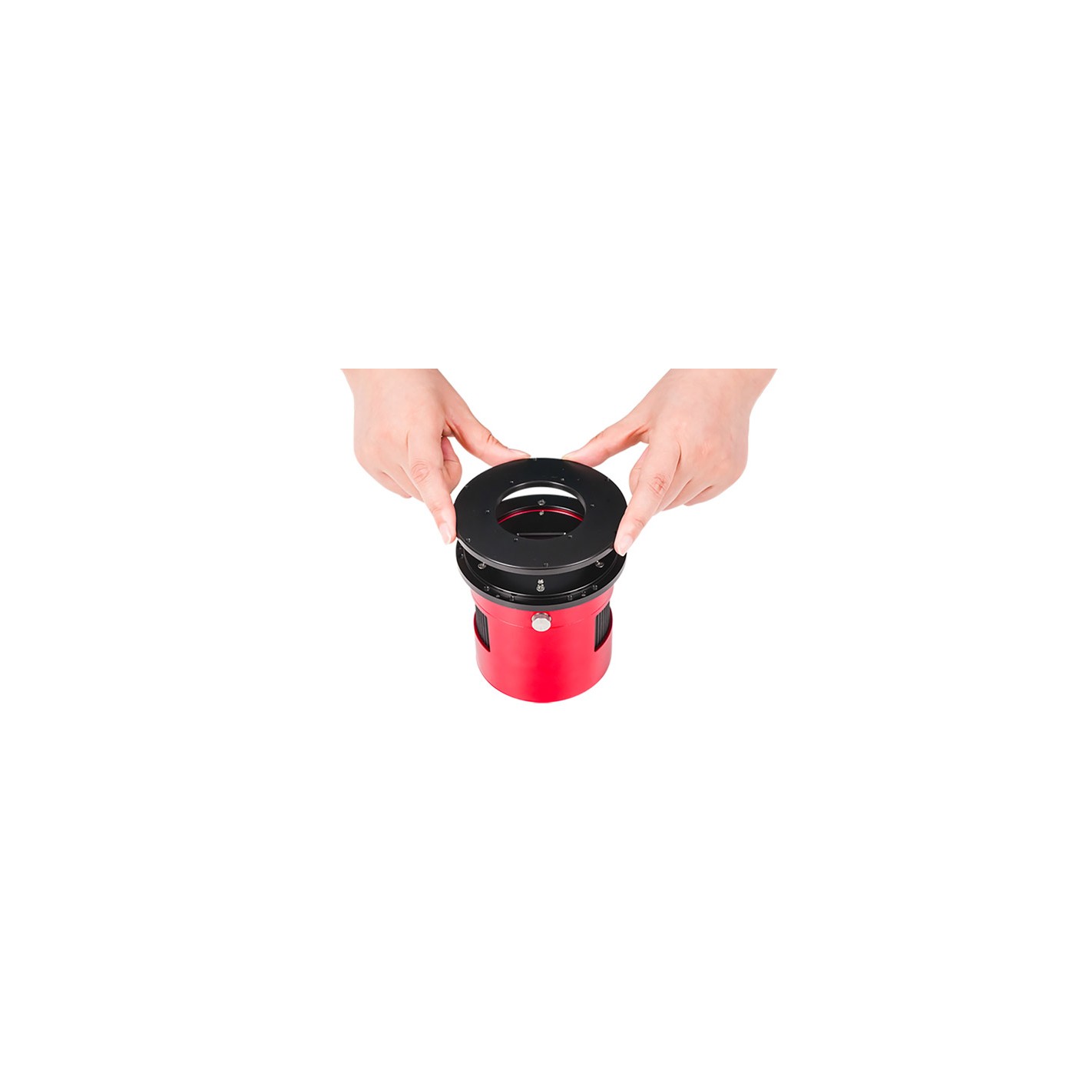

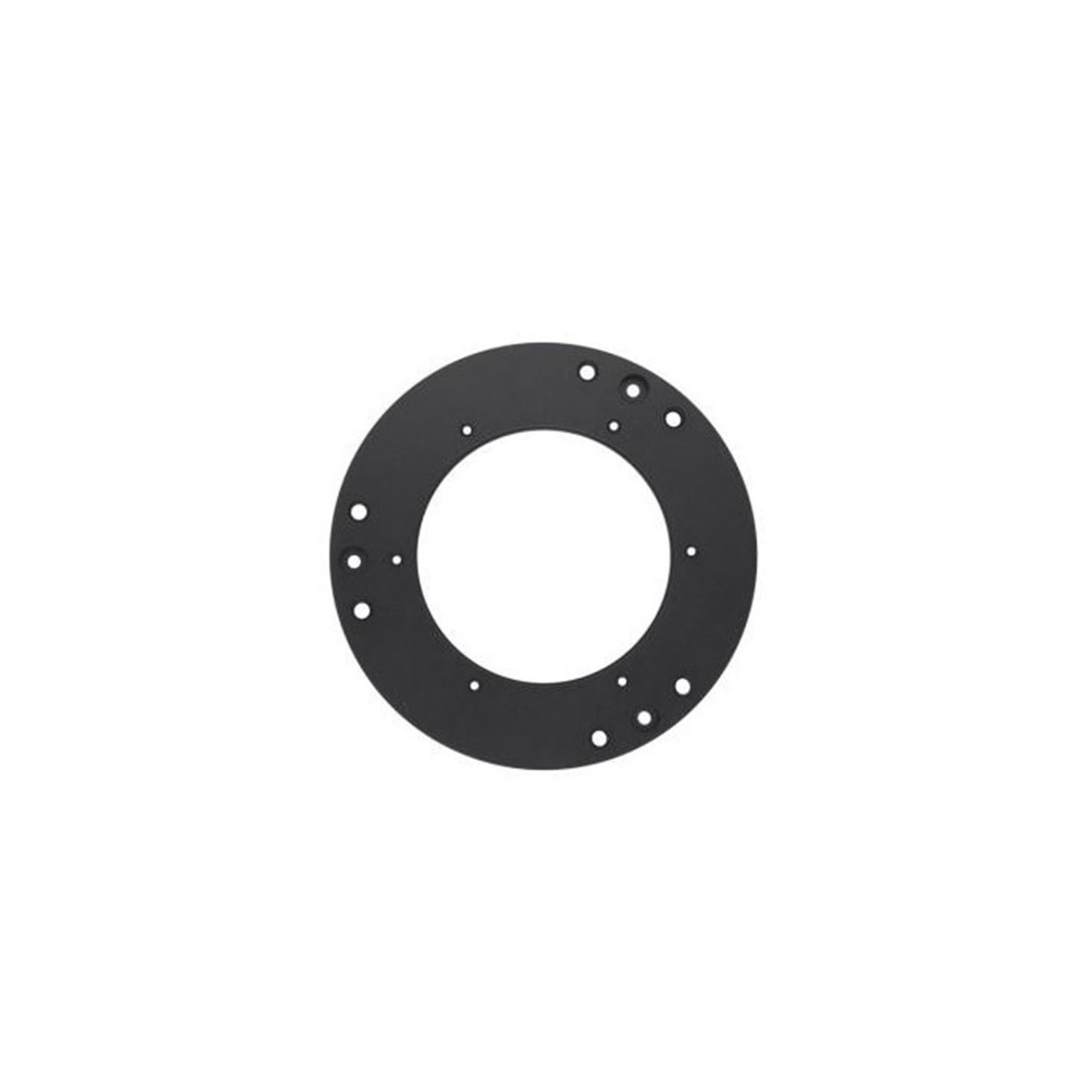

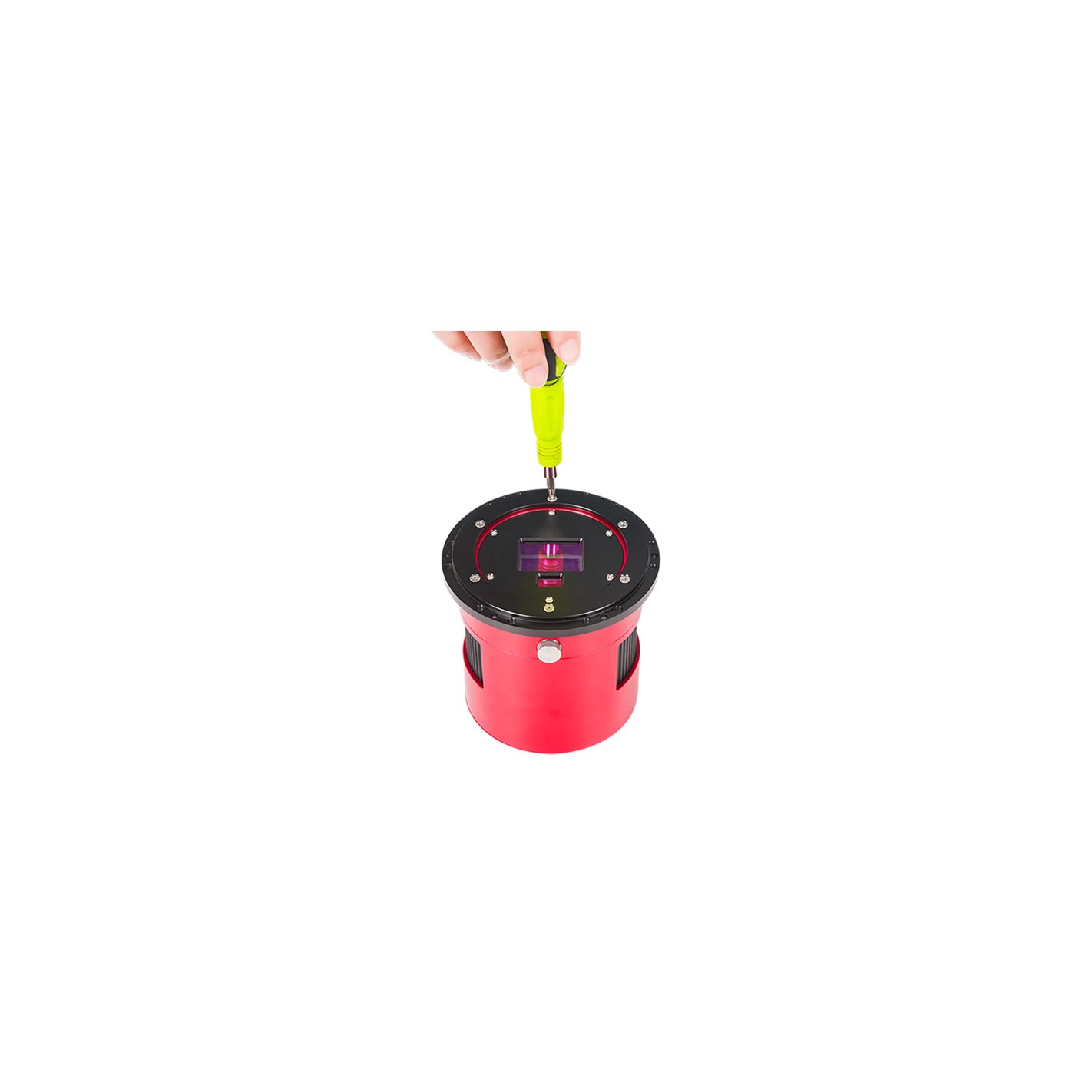

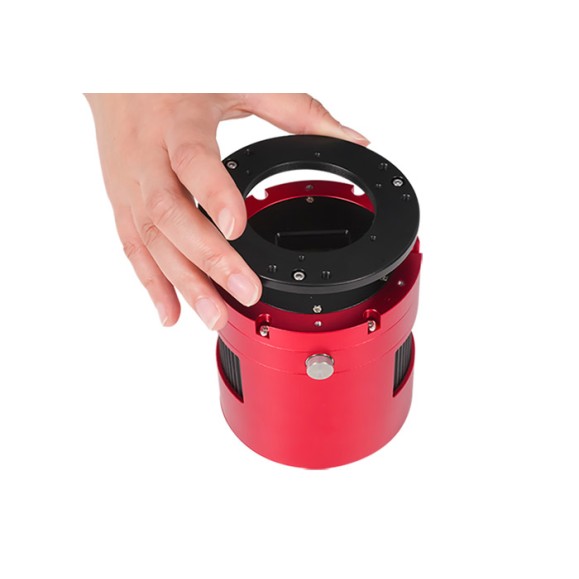

3. Coloque a base da placa de inclinação M54 na câmara e fixe-a com 6 parafusos de cabeça escareada (M2.5).

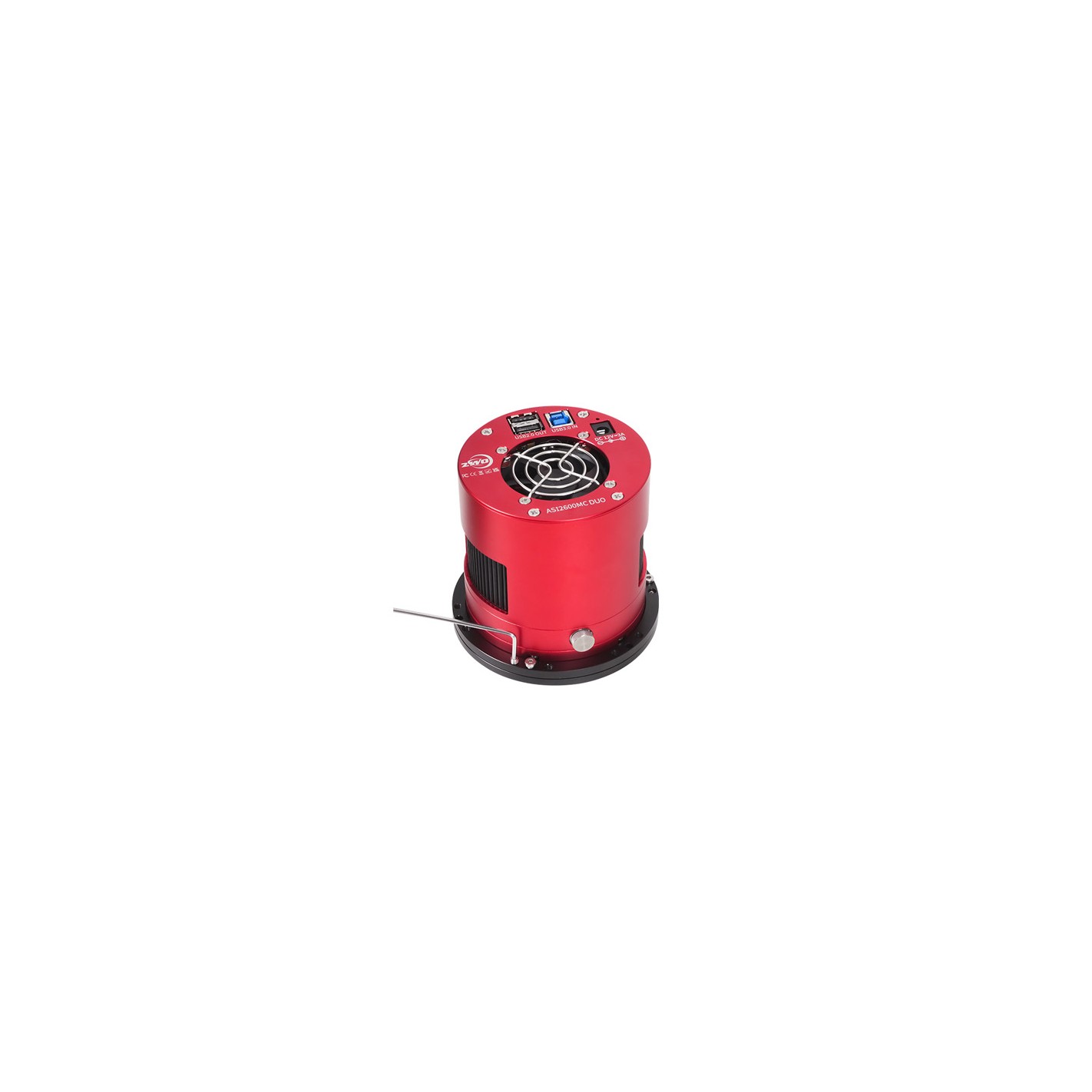

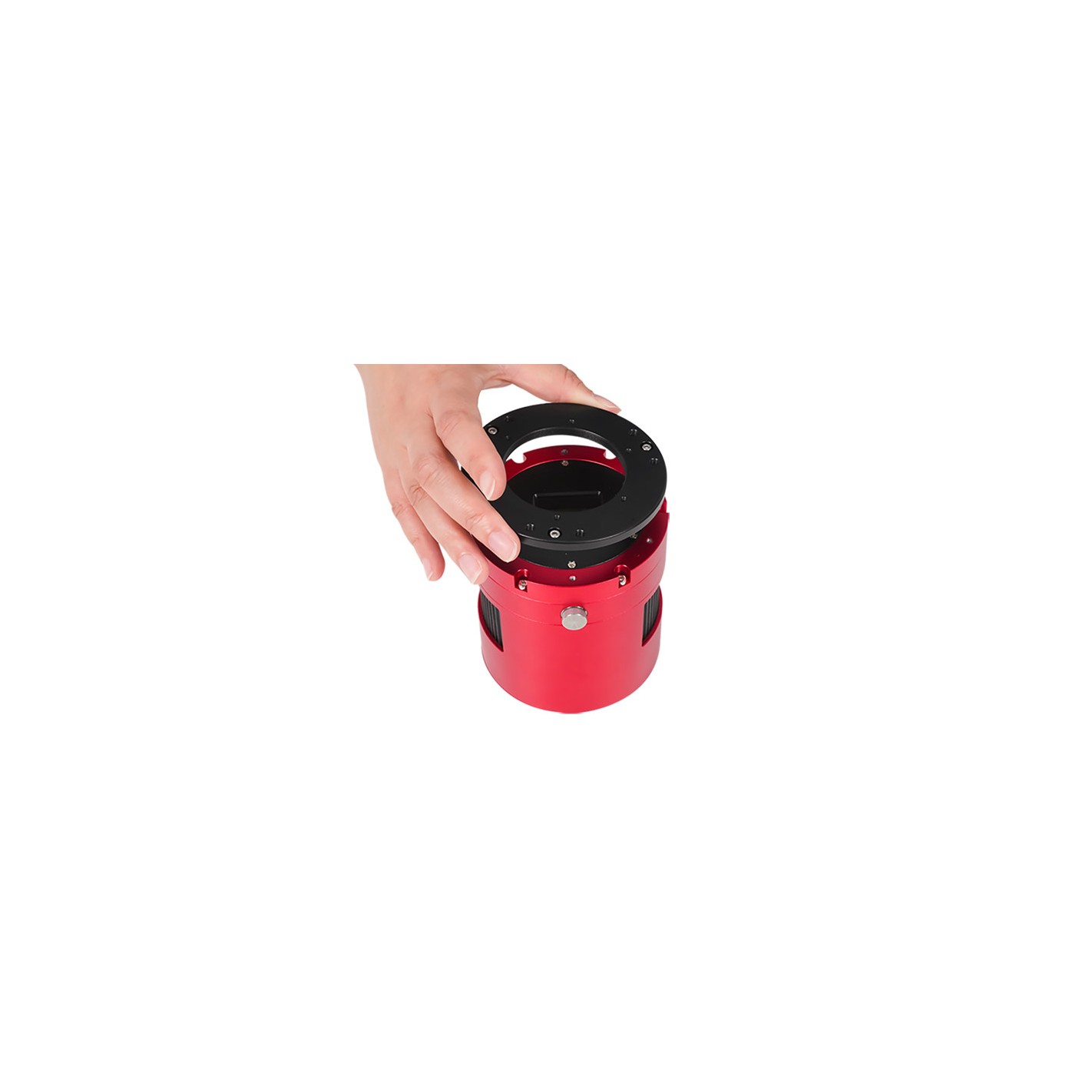

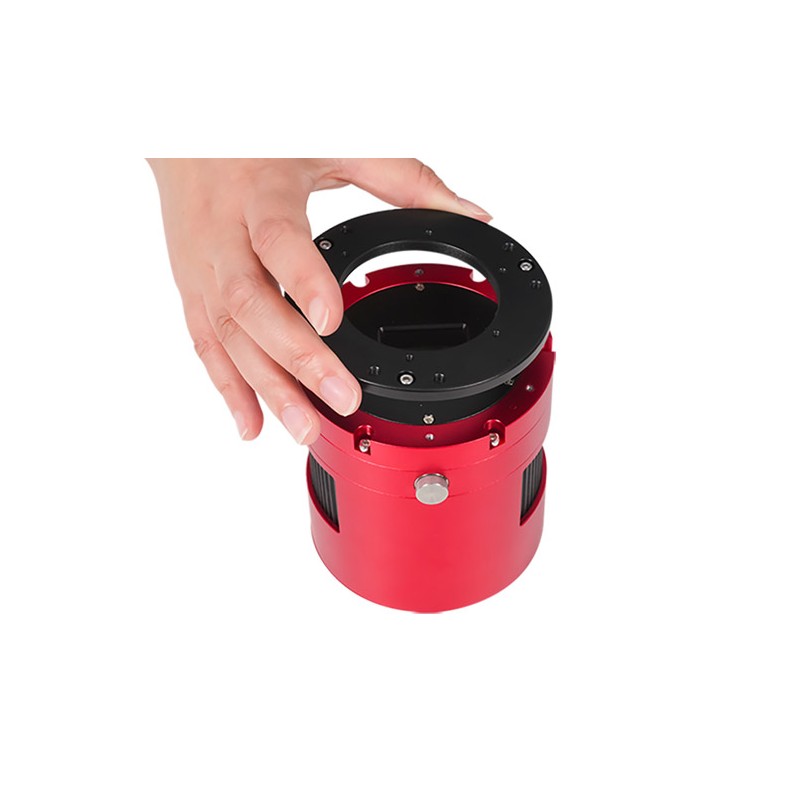

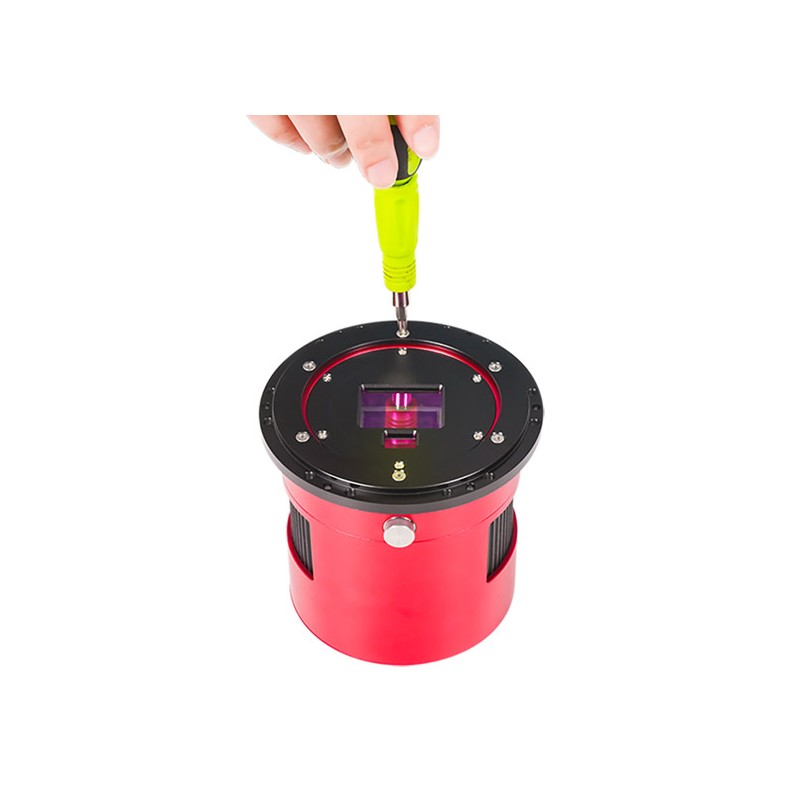

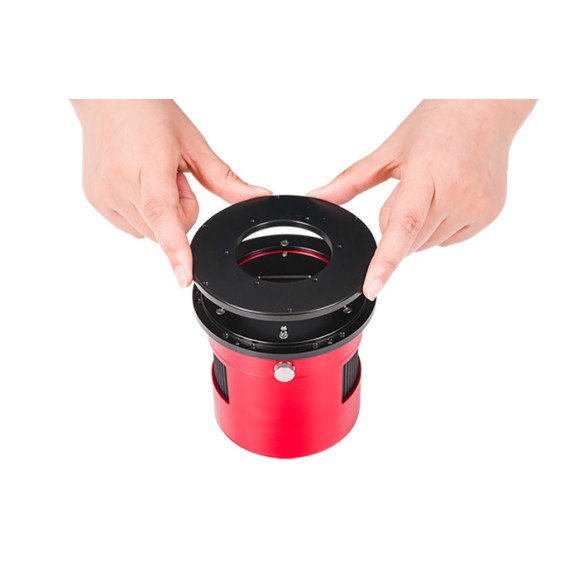

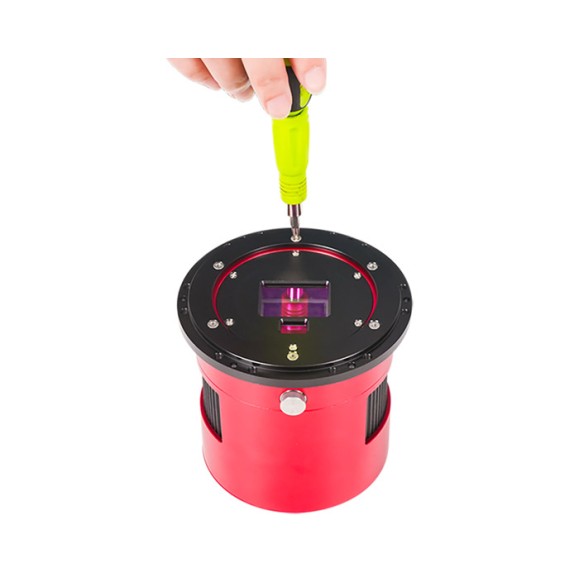

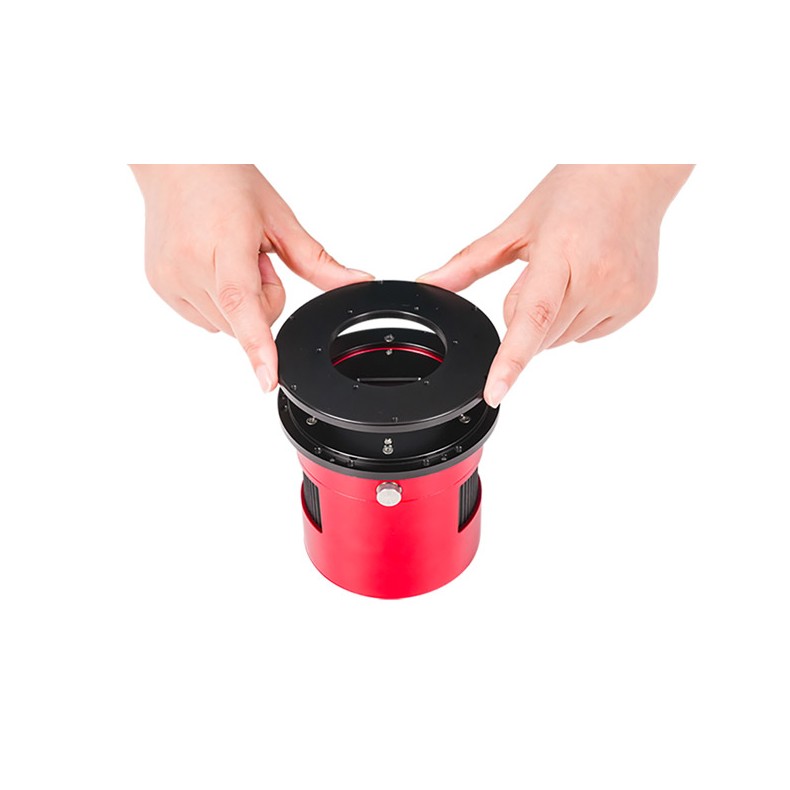

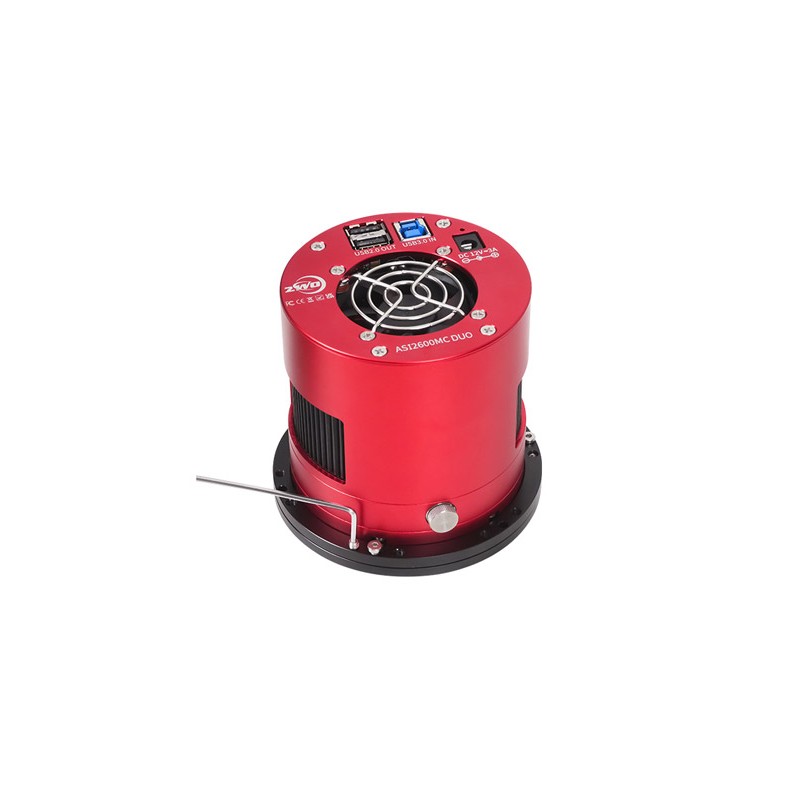

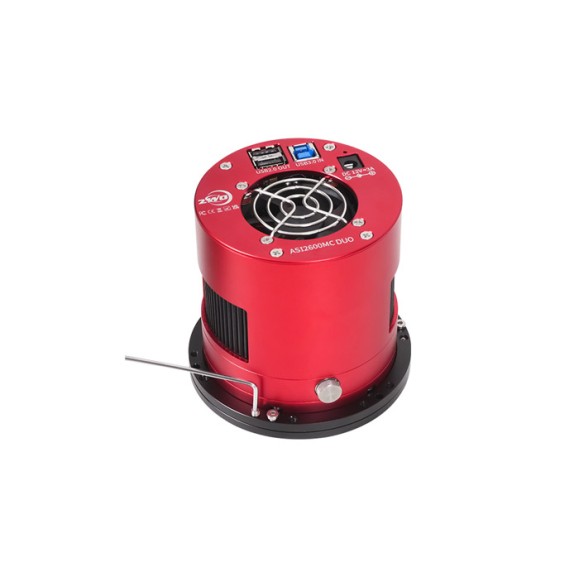

4. Coloque a parte superior do anel de inclinação M54, vire a câmara ao contrário e aperte os 3 parafusos de cabeça sextavada.

ZWO Adaptador de inclinação do sensor de acesso traseiro M54
