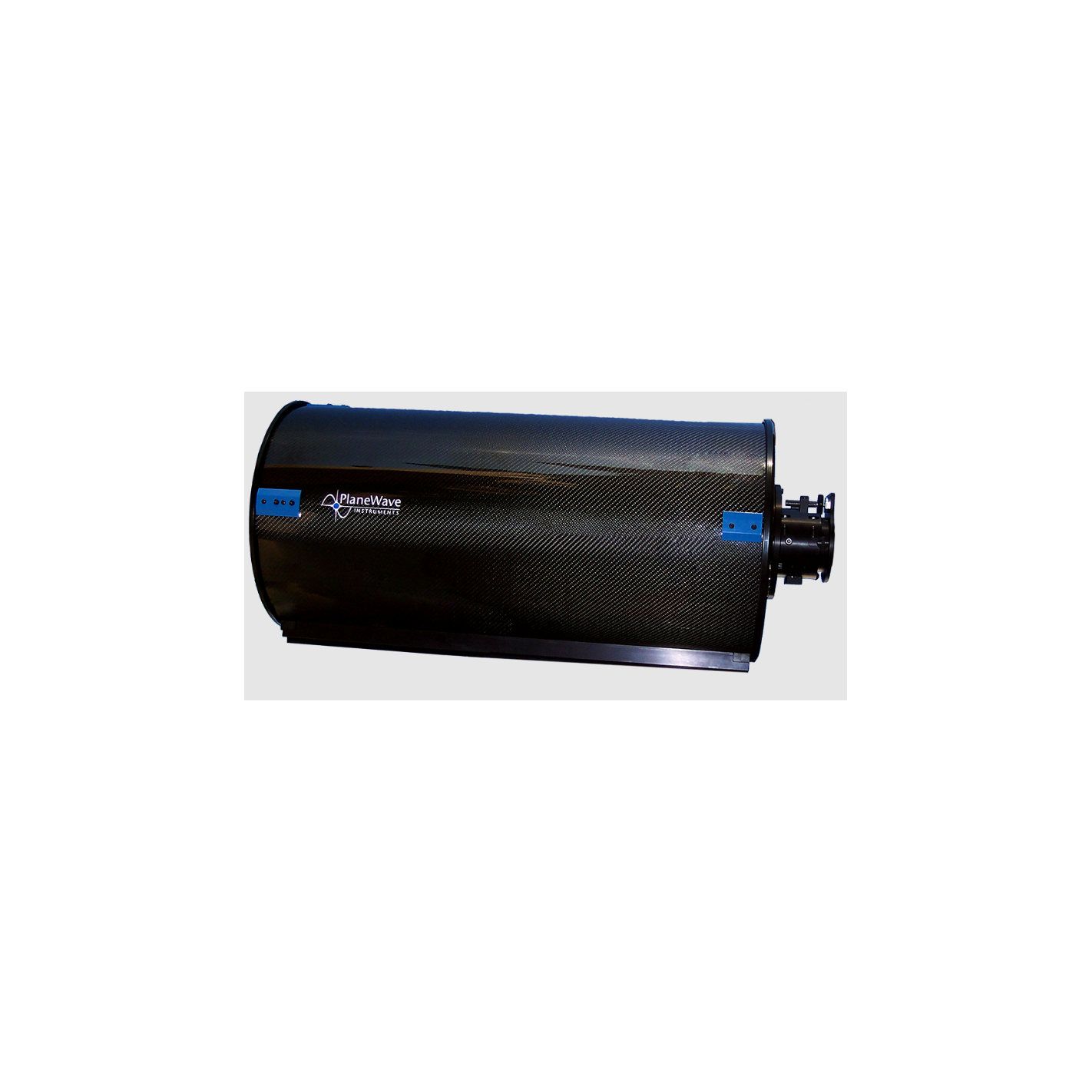

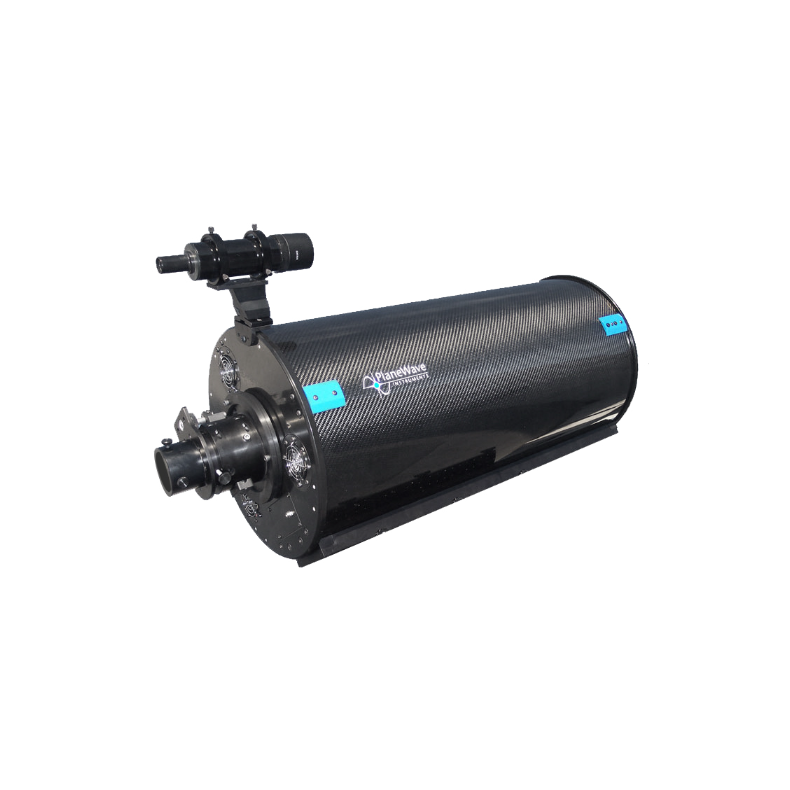

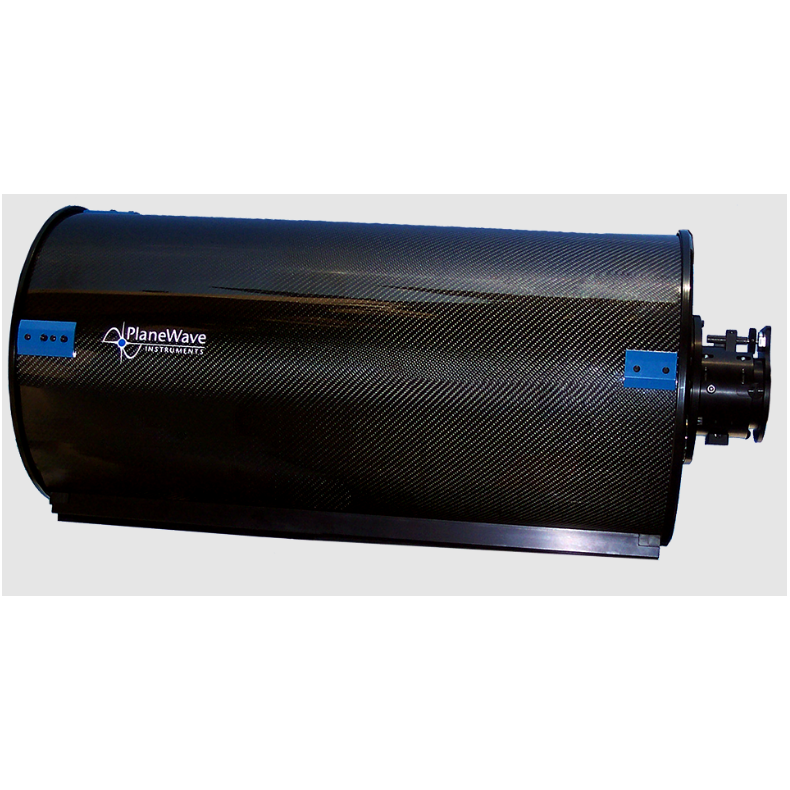

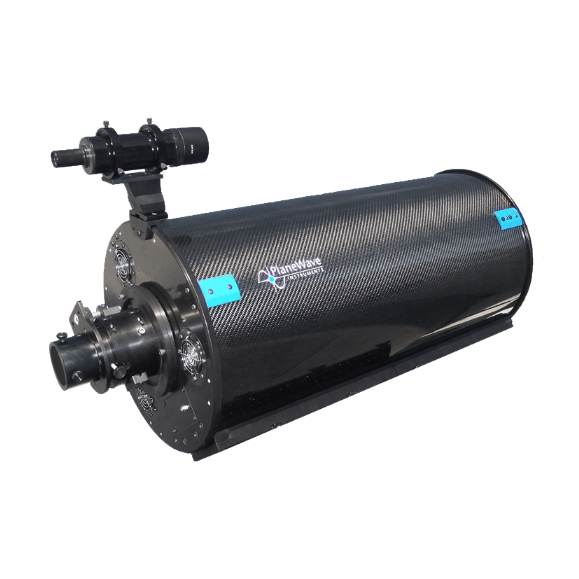

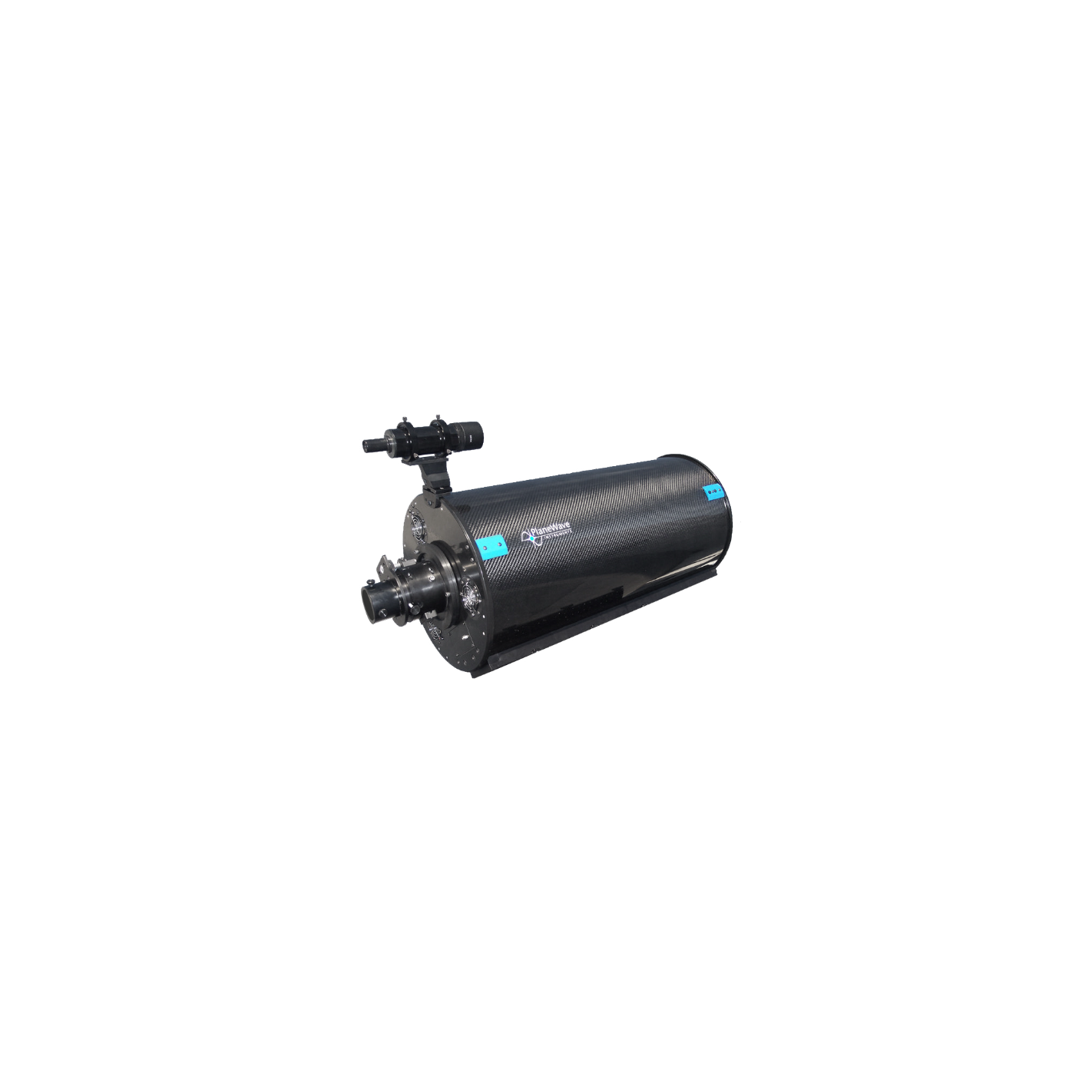

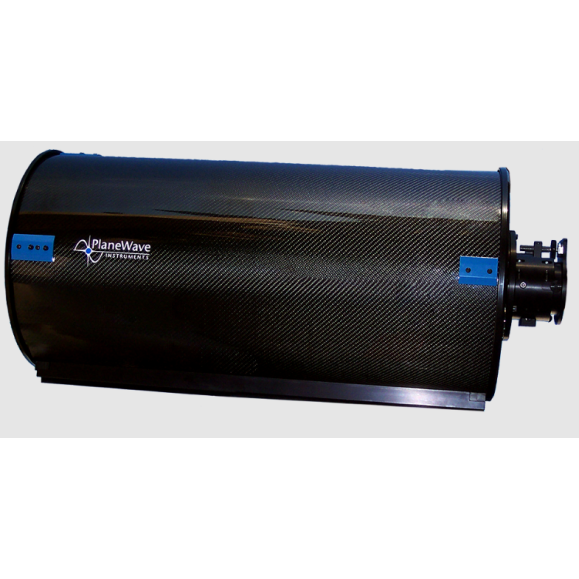

Astrógrafo PlaneWave Instruments CDK12.5 F/8 com ótica de sílica fundida

Astrógrafo PlaneWave CDK12.5 f/8

Após a introdução bem sucedida do astrografo PlaneWave CDK 20" há alguns anos atrás, o CDK 12.5" está agora disponível numa abertura mais pequena e ainda mais acessível. O CDK 12,5" é um astrográfico acessível para muitos astrónomos amadores.

A abreviatura CDK representa o sistema ótico dos astrógrafos PlaneWave: um Cassegrain Dall Kirkham com uma unidade de correção ótica. O resultado é o CDK de 12,5", livre de coma e astigmatismo fora do eixo, que oferece um campo perfeitamente plano até ao limite de um círculo de imagem de 52 mm. Leia mais sobre o design ótico (CDK).

A sílica fundida é um vidro de sílica amorfa sintética da mais elevada pureza e um dos vidros mais transparentes fabricados. As propriedades ópticas e térmicas da sílica fundida são superiores às de outros tipos de vidro devido à sua pureza. A sua transmissão e homogeneidade excedem as do quartzo cristalino sem os problemas de instabilidade térmica inerentes à forma cristalina. A sílica fundida tem um coeficiente de expansão térmica seis vezes inferior ao do vidro borossilicato (Pyrex), o que significa que, quando arrefecida, mantém a sua forma com um elevado grau de precisão. Isto resulta num desempenho ótico constante e numa focagem inalterada, apesar das alterações de temperatura. Graças à sua elevada temperatura de fusão (~ 1.600 graus Celsius), ao seu coeficiente de expansão térmica muito baixo e à sua resistência ao choque térmico, a sílica fundida é o material de eleição para observatórios profissionais e várias aplicações científicas.

Neste ponto, mostramos-lhe um diagrama de pontos para o convencer da elevada qualidade de imagem do CDK 12.5. Na coluna da esquerda, o diagrama mostra uma simulação de difração para a ótica CDK 12.5", e a coluna da direita mostra o gráfico de pontos calculado. Os pequenos quadrados no diagrama têm 9 micrómetros (0,009 mm) de largura. O eixo está no topo, a linha central está 15,6 mm fora do eixo (0,35 graus) e a linha inferior está 26 mm fora do eixo (0,58 graus).

O diâmetro de uma estrela na extremidade do campo plano corresponde ao tamanho do pixel dos actuais chips CCD de grande formato e a qualidade de imagem da ótica é apenas limitada pelas condições de visualização e pela qualidade do rastreio.

Ao trabalhar com câmaras CCD SBIG (com ou sem AO8), devem ser observadas distâncias de focagem precisas em relação ao chip CCD (espaçamento entre o espelho primário e a superfície do chip), a fim de manter a planura do campo e obter uma boa imagem. Para este efeito, estão disponíveis adaptadores para diferentes configurações.

Principais caraterísticas do CDK12.5

Grande abertura e relação focal alargada

O CDK12.5 tem uma abertura de 318 mm e uma relação focal de f/8. Esta combinação proporciona uma extraordinária profundidade de campo e uma excelente resolução. Esta combinação proporciona uma grande profundidade de campo e uma excelente resolução, tornando-a muito eficaz para imagens detalhadas da lua, dos planetas e do céu profundo.

Design ótico avançado

O CDK12.5 possui um sistema ótico Dall-Kirkham corrigido de última geração para uma nitidez de imagem excecional. Este design elimina o coma e o astigmatismo fora do eixo e consegue um campo perfeitamente plano, garantindo imagens nítidas e detalhadas em todo o campo com o mínimo de ajustes pós-processamento.

Estrutura mecânica robusta

Construído com um tubo ótico de fibra de carbono, o CDK12.5 é leve e altamente durável. O seu design tem em conta a expansão térmica mínima, assegurando uma focagem estável numa vasta gama de temperaturas, ideal para sessões de observação prolongadas numa variedade de condições ambientais.

Espelhos e revestimentos de elevado desempenho

Graças aos seus espelhos de sílica fundida, o CDK12.5 mantém o alinhamento ótico preciso e a exatidão da superfície sob alterações de temperatura. Os revestimentos superiores melhoram a transmissão da luz e reduzem a luz difusa, optimizando o desempenho do telescópio para tarefas de observação exigentes.

Gestão térmica

O CDK12.5 inclui ventoinhas de arrefecimento e um sistema de controlo Delta-T para atingir rapidamente o equilíbrio térmico. Esta configuração minimiza a turbulência do ar no interior do tubo, reduzindo a distorção da imagem e mantendo uma qualidade de imagem consistente.

Controlo de orvalho integrado

Este telescópio integra uma sofisticada tecnologia de prevenção de orvalho com almofadas térmicas geridas através do software PlaneWave. Este sistema assegura que as superfícies ópticas permanecem livres de condensação sob diferentes níveis de humidade, mantendo a clareza e o desempenho durante as sessões de observação.

Vantagens específicas da aplicação

Astrofotografia

Com o seu sistema ótico preciso e desempenho estável, o CDK12.5 permite que os astrofotógrafos captem imagens deslumbrantes do cosmos com detalhes e nitidez extraordinários.

Investigação astronómica

As capacidades de imagem fiáveis e detalhadas do CDK12.5 fazem dele um excelente recurso para instituições académicas e observatórios que realizam estudos astronómicos sofisticados, incluindo fotometria estelar e seguimento de planetas menores.

Observações visuais

O CDK12.5 destaca-se na observação visual, oferecendo vistas vibrantes e nítidas, tornando-o perfeito para festas de estrelas e astronomia visual séria. A sua grande abertura e componentes ópticos de alta qualidade proporcionam vistas deslumbrantes de objectos planetários, lunares e do céu profundo, enriquecendo cada experiência de observação.

Conhecimento da situação espacial (SSA) e conhecimento do domínio espacial (SDA)

O CDK12.5 também se presta a aplicações de Conhecimento da Situação Espacial e de Conhecimento do Domínio Espacial. A sua capacidade de fornecer observações detalhadas pode ser essencial para o seguimento e monitorização de satélites e outros detritos espaciais, fornecendo dados valiosos para a gestão do tráfego espacial e iniciativas de segurança.

ESPECIFICAÇÕES TÉCNICAS:

• Design ótico: Dall-Kirkham Corrected (CDK)
• Abertura (mm): 12,5" (318 mm)
• Distância focal: 2.541 mm (100,04 polegadas)
• Relação de focagem: f/8
• Campo de imagem: 52 mm
• Distância da focagem traseira: 265 mm (10,45 polegadas) da superfície de montagem, 183 mm (7,2 polegadas) da focagem em bastidor
• Obstrução central: 42% do espelho primário
• Substrato: Sílica fundida
• Comprimento ótico: 31 polegadas (787 mm)
• Peso do tubo ótico: 46 lbs (21 kg)

o que é fornecido com este número de peça?

• Motorizado de 2,75" - Fornece 1,3" de curso do focador e ocupa 3" de contra-foco. Requer o kit EFA #1329012 vendido separadamente.
• Planewave Instruments Elementos de aquecimento incorporados para evitar o orvalho - As almofadas aquecidas no espelho primário e secundário requerem o controlador 600195 Delta-T com cablagem pré-instalada para o aquecedor. Vendido separadamente.
• Cobertura OTA - Para proteger o espelho primário e o interior do tubo ótico
• Unidade Flash - Contém software e instruções para colimação e espaçamento do espelho primário para o espelho secundário
• Jogo de chaves (5812A35) - Chaves hexagonais standard (apenas encomendas europeias)
• Estojo macio para o espelho secundário
• Adaptador de 12V AC

Dimensões e peso de envio

• Largura: 22 polegadas (559 mm)
• Altura: 737 mm (29 polegadas)
• Comprimento: 48 polegadas (1.219 mm)
• Peso: 163 lbs (73,9 kg)

* Esta informação é apenas uma estimativa aproximada. As dimensões e o peso reais podem variar.

POR SE TRATAR DE UM PRODUTO MUITO DELICADO, O TRANSPORTE É FEITO EM PALETES E DEVE SER ORÇAMENTADO NO MOMENTO DA ENCOMENDA, INDEPENDENTEMENTE DO VALOR APRESENTADO NO SITE. PEÇA-NOS SEMPRE COM ANTECEDÊNCIA UM ORÇAMENTO PERSONALIZADO.
