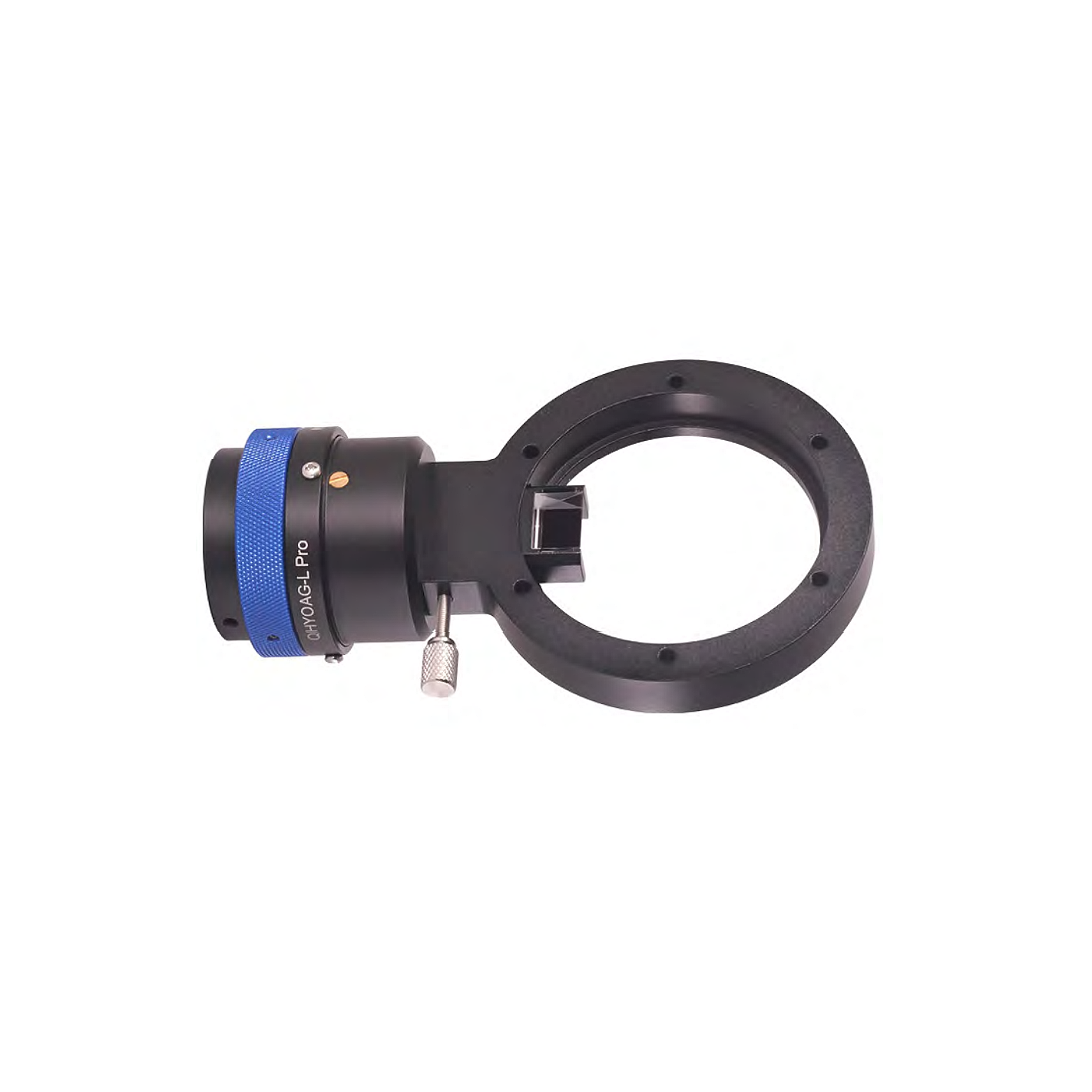

Guia fora do eixo QHY modelo QHYOAG-L Pro

O QHYOAG inclui um focador helicoidal de precisão de 1,25 polegadas que suporta as nossas câmaras QHY5II e QHY5III. O processo de focagem é cómodo. Depois de focar, pode bloquear o mecanismo de focagem com parafusos de aperto manual.

Ao contrário das disposições de orientação externa, quando se utiliza um OAG, a câmara de orientação e a câmara de imagem partilham o campo de visão do sistema ótico principal. Se a OTA de um utilizador tiver uma distância focal longa e o ambiente não for o ideal, haverá frequentemente menos estrelas adequadas para orientação no FOV.

Uma forma de melhorar as hipóteses de encontrar uma boa estrela guia é utilizar uma câmara guia com um sensor maior. Por exemplo, as câmaras-guia como a QHY5III174M ou a QHY5III585C têm um FOV que é 2 a 4 vezes maior do que o das câmaras mais pequenas normalmente vendidas como câmaras-guia. Este FOV maior permite naturalmente a captação de mais estrelas, resolvendo essencialmente o problema da ausência ou escassez de estrelas disponíveis para guiar a imagem.

Para que uma câmara-guia com um sensor de grandes dimensões funcione em pleno numa OAG, é necessário um prisma suficientemente grande para permitir a iluminação do sensor maior e evitar vinhetas graves. O novo OAG-L Pro utiliza um novo prisma mais largo para se adaptar melhor às câmaras-guia com sensores maiores. O tamanho do prisma do QHYOAGL padrão é de cerca de 8 x 8 mm. O novo prisma QHYOAGL Pro tem 10 x 14 mm.

Quando o QHY5III174M é ligado à versão anterior do QHYOAGL para fotografar, ocorre uma vinheta grave (Imagem 1, abaixo). Em contraste, quando a QHY5III174M é ligada à nova QHYOAGL Pro no mesmo sistema ótico, existe apenas um ligeiro escurecimento nas extremidades, que não afectará a orientação nocturna (Imagem 2, abaixo).

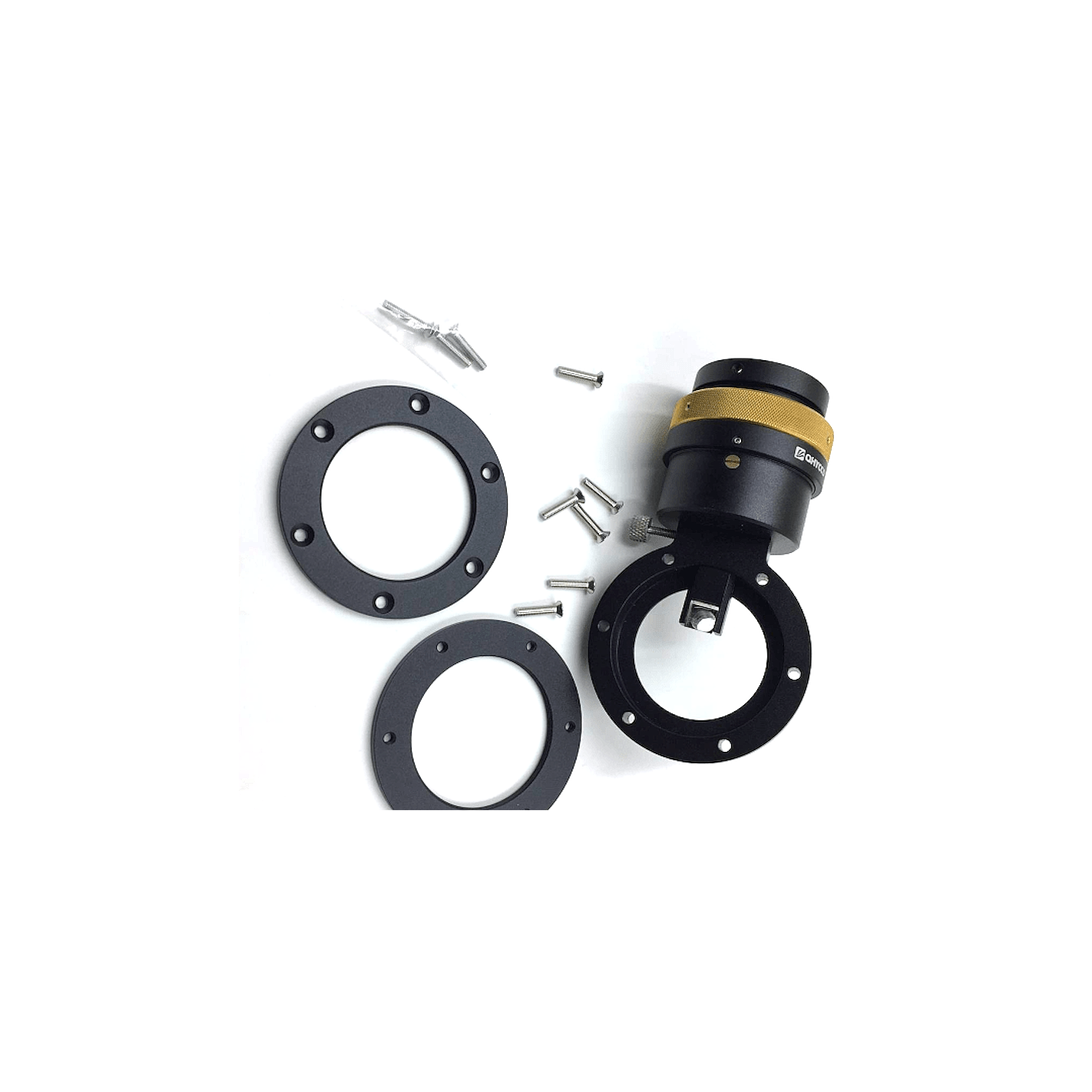

A série QHYOAG é fixada diretamente à câmara ou à roda de filtros por meio de seis parafusos, assegurando uma ligação mecânica sólida, paralela e fiável. Ao mesmo tempo, pode ser utilizada uma variedade de acessórios QHY standard e opcionais para realizar uma vasta gama de combinações estruturais.

O QHYOAGL Pro tem a mesma abertura que o painel frontal QHYCFW3XL (62 mm) e pode ser acoplado diretamente. A QHY também fornece adaptadores compatíveis para QHYCFW3L e QHYCFW3M como acessórios padrão, tornando o OAG-L Pro compatível com mais rodas de filtro. Ao mesmo tempo, também são fornecidas soluções para obter uma distância focal traseira de 55 mm, ver abaixo:

O QHYOAGL Pro foi concebido para suportar câmaras com sensores maiores, como o QHY461PH, QHY600 e os seus correspondentes sistemas ópticos grandes. Por conseguinte, apenas fornece saídas de rosca M62 e M54. Para sistemas mais pequenos que requerem roscas M48, está a ser desenvolvido um novo QHYOAGM Pro com um prisma de recolha maior, que estará disponível em breve.

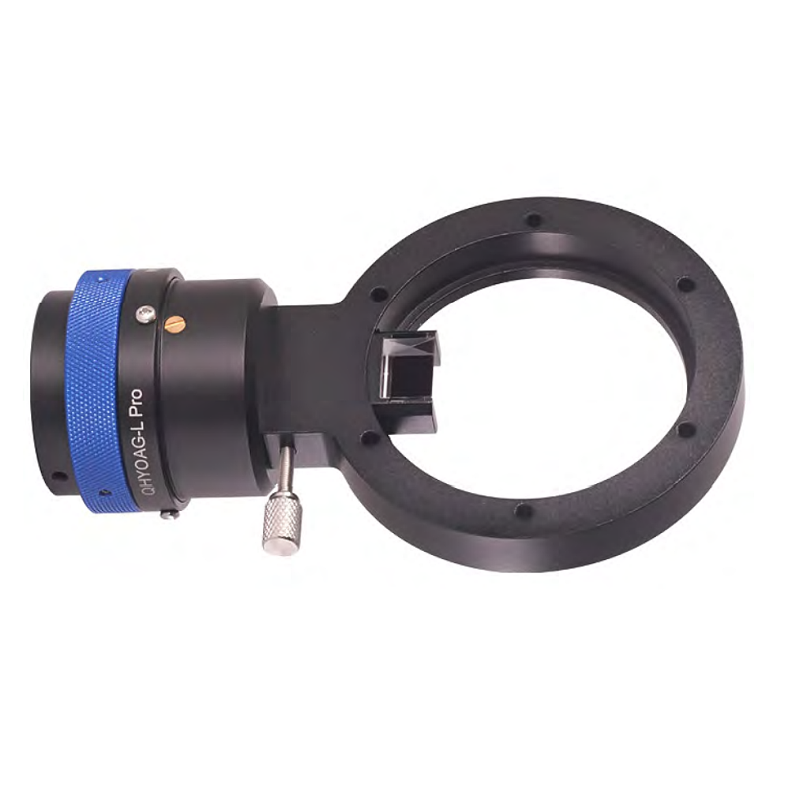

QHY OAGL-Pro

Especificações Técnicas

QHY183M

QHY5III Série

QHY90A

QHY695A

QHY16200A

QHY268M/C

QHY600M/C

QHY294Pro M/C

QHY163M

QHY128C/247C/367C

/168C/410C

QHY16200A

QHY16803

QHY09000

• QHYCFW3-XL
• QHYCFW3M ou QHYCFW3-L com adaptador incluído

Acessórios
