Guía fuera de eje QHY modelo QHYOAG-M Pro

O QHYOAG inclui um focador helicoidal de precisão de 1,25 polegadas que suporta as nossas câmaras QHY5II e QHY5III. O processo de focagem é cómodo. Após a focagem, pode bloquear o mecanismo de focagem com parafusos de aperto manual.

Ao contrário dos dispositivos de guiamento externo, quando se utiliza um OAG, a câmara de guiamento e a câmara de captação de imagens partilham o campo de visão do sistema ótico principal. Se o OTA de um utilizador tiver uma distância focal longa e o ambiente não for o ideal, haverá frequentemente menos estrelas adequadas para orientação no FOV.

Uma forma de melhorar as hipóteses de encontrar uma boa estrela guia é utilizar uma câmara guia com um sensor maior. Por exemplo, as câmaras-guia como a QHY5III174M ou a QHY5III585C têm um FOV que é 2 a 4 vezes maior do que o das câmaras mais pequenas normalmente vendidas como câmaras-guia. Este FOV maior permite naturalmente a captação de mais estrelas, resolvendo essencialmente o problema da ausência ou escassez de estrelas disponíveis para guiar a imagem.

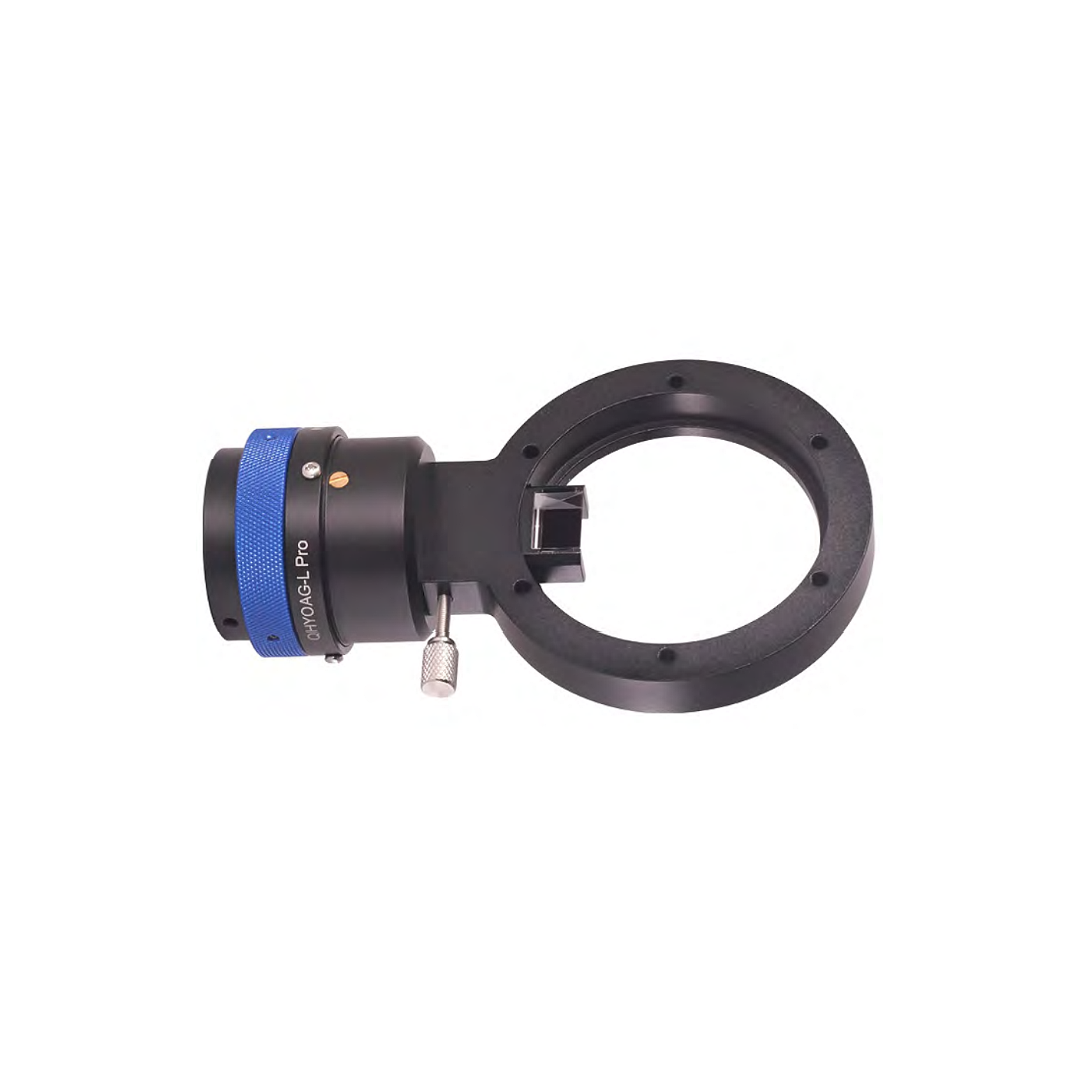

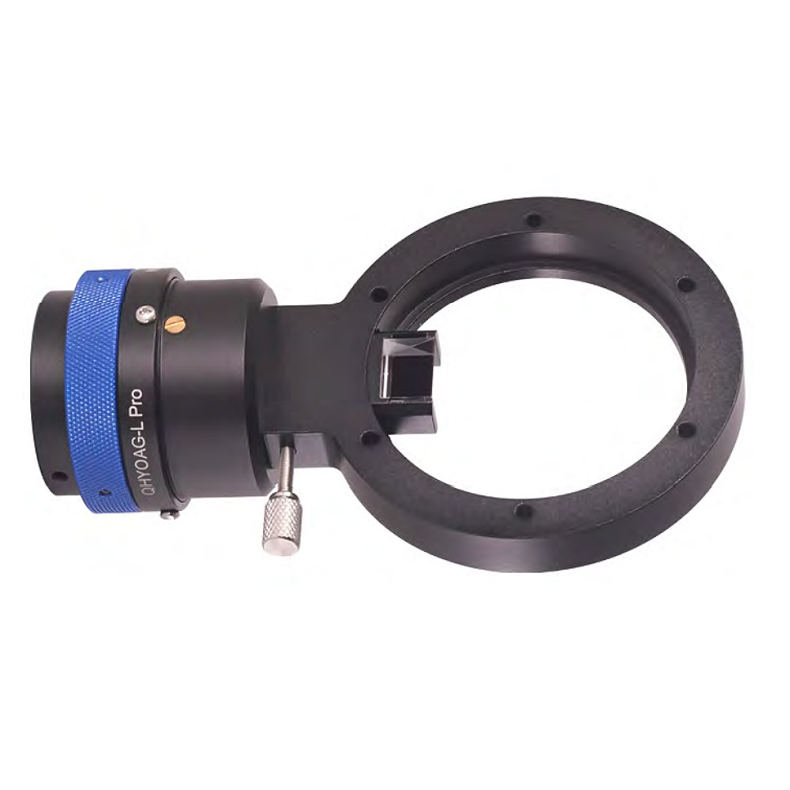

Para que uma câmara guia com um sensor de grandes dimensões funcione em pleno num OAG, é necessário um prisma suficientemente grande para permitir a iluminação do sensor de maiores dimensões e evitar vinhetas graves. O novo OAG-L Pro utiliza um novo prisma mais largo para se adaptar melhor às câmaras-guia com sensores maiores. O tamanho do prisma do QHYOAGL padrão é de cerca de 8 x 8 mm. O novo prisma QHYOAGL Pro tem 10 x 14 mm.

Quando a QHY5III174M é ligada à versão anterior da QHYOAGL para fotografar, ocorre uma vinheta grave (Imagem 1, abaixo). Em contraste, quando a QHY5III174M é ligada à nova QHYOAGL Pro no mesmo sistema ótico, existe apenas um ligeiro escurecimento nas extremidades, que não afecta a orientação nocturna (Imagem 2, abaixo).

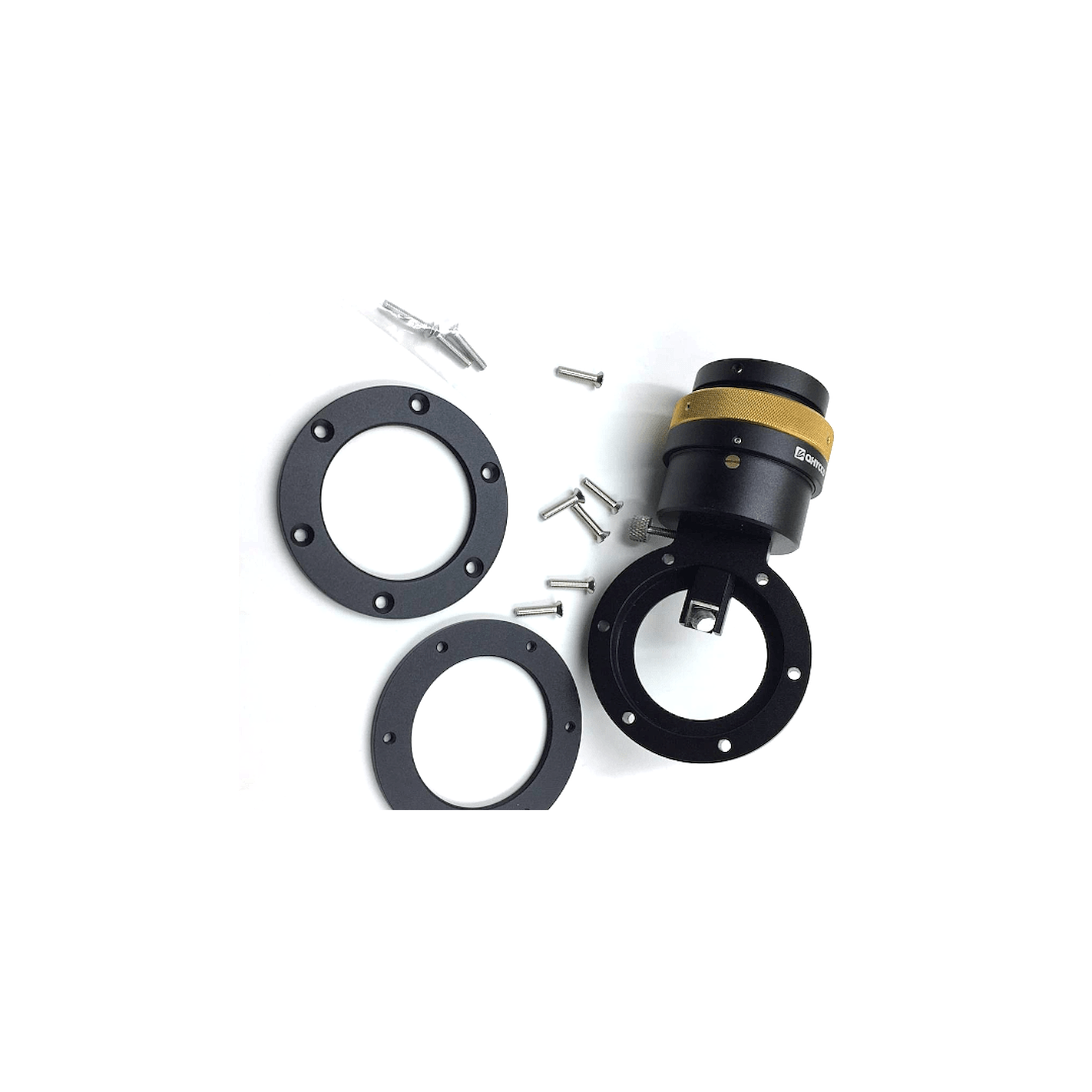

A série QHYOAG é fixada diretamente à câmara ou à roda do filtro por meio de seis parafusos, assegurando uma ligação mecânica sólida, paralela e fiável. Ao mesmo tempo, uma variedade de acessórios QHY standard e opcionais podem ser utilizados para realizar uma vasta gama de combinações estruturais.

O QHYOAGL Pro tem a mesma abertura que a placa frontal QHYCFW3XL (62 mm) e pode ser diretamente ligado. A QHY também fornece adaptadores compatíveis para QHYCFW3L e QHYCFW3M como acessórios padrão, tornando o OAG-L Pro compatível com mais rodas de filtro. Ao mesmo tempo, também são fornecidas soluções para obter uma distância focal traseira de 55 mm, ver abaixo:

O QHYOAGL Pro foi concebido para suportar câmaras com sensores maiores, como o QHY461PH, QHY600 e os seus correspondentes sistemas ópticos grandes. Por conseguinte, apenas fornece saídas de rosca M62 e M54. Para sistemas mais pequenos que requerem roscas M48, está a ser desenvolvido um novo QHYOAGM Pro com um prisma de recolha maior, que estará disponível em breve.

QHY OAGM-Pro

Especificações técnicas

Acessórios
