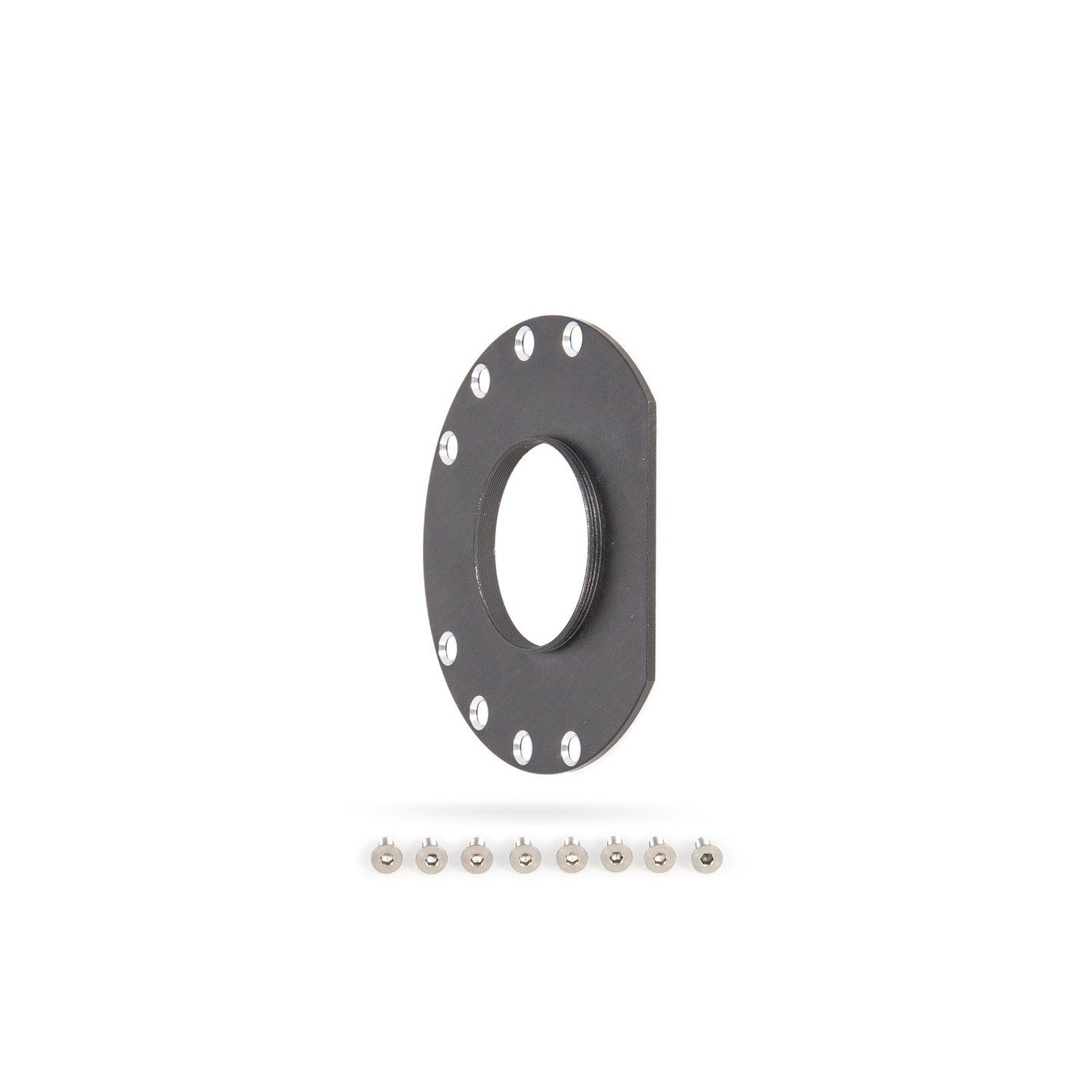

Adaptador Baader Planetarium T2 à base UFC (lado da câmara/ocular)
Baader-UFC (Universal Filter Changer) Adaptador T2 para base UFC (lado da câmara/lado ocular) Baader Planetarium
O permutador universal de filtros Baader-UFC é a resposta económica a um problema crescente. Novos desenvolvimentos de câmaras estão a aparecer no mercado a uma velocidade vertiginosa. Os espaçadores entre o telescópio e a câmara não mantêm a distância correcta ou estão sujeitos a torção devido ao desenho fraco e ao peso das câmaras. E os utilizadores preferem mudar o telescópio - ou utilizar vários tubos ópticos, em vez de comprarem sempre novos filtros e suportes para os mesmos. O Trocador Universal de Filtros Baader (UFC) é uma resposta simples a um problema (aparentemente) complexo. Este permutador foi concebido com a mentalidade típica do Baader, tentando ligar tudo da forma mais elegante e sem flexibilidade.
O recipiente do filtro (base UFC) é o coração do sistema, que aceita por agora três tipos diferentes de filtros deslizantes: 2" (com rosca M48), 50 mm redondos e 50x50 mm quadrados. Os suportes dos filtros deslizantes são fixados no dispositivo por meio de um íman ajustável, que assegura a posição exacta do filtro para utilização repetida. Um pivô de latão sobressai de um dos lados do suporte de lâminas, o que permite a fácil ejecção do suporte de lâminas sem empurrar o filtro, impedindo assim o movimento do telescópio ao substituir o filtro.
Aplicação versátil - para quase qualquer telescópio/câmara
O lado da câmara da base UFC (receptáculo do filtro) permanece aberto - até que o adaptador de câmara correspondente seja montado directamente na base UFC. Oobjectivo disto é ter os filtros montados com uma distância mínima ao sensor de imagem, evitando assim vinhetas adicionais.
O lado do telescópio da base UFC transporta um receptor de cauda de pomba com 6 parafusos de fixação espaçados a cada 60°, para montagem de todos os adaptadores de cauda de pomba S70 e espaçadores registados pela Baader. Também estão disponíveis tubos espaçadores rígidos UFC-S 70 em comprimentos de 5/15/40 mm, bem como um espaçador ultra-estável S70 Vari-Lock, com uma escala gravada em milímetros, ajustável entre 15 e 20 mm. Estes quatro espaçadores permitem um ajuste preciso para qualquer mudança de foco posterior, tanto para configurações intra-focais como extra-focais do telescópio. Manter bem o conjunto de seis pequenos parafusos, por vezes serão necessários, especialmente quando o espaçamento adequado é difícil de obter. Cada junta deve ser capaz de rodar, enquanto é necessária uma distância focal mínima.
Outro conjunto de adaptadores telescópicos, com o rabo de pombo macho S70 virado para o lado da câmara, completa o conjunto, permitindo ao utilizador montar o sistema UFC em quase qualquer tipo de telescópio de forma segura e sem flexionar. Para fixação ao telescópio RASA em Celestron, por exemplo, o adaptador S70/RASA é feito de aço inoxidável para máxima robustez, mantendo ao mesmo tempo a tolerância da espessura do palco a um mínimo.
Para qualquer telescópio e câmara, basta substituir o adaptador correspondente em ambos os lados do receptáculo do filtro ao trocar os instrumentos e pretender continuar a utilizar o conjunto de filtros dado.
Como vantagem adicional, qualquer lente de câmara pode ser utilizada com o trocador universal de filtros UFC. Neste caso, a base UFC será fixada à parte frontal da lente adicionando tanto o adaptador S70/SP54 como a placa de retenção ....., bem como um dos vários anéis de degrau do sistema de anel Hyperion. É favor notar que os filtros devem ser montados de cabeça para baixo ao utilizar o permutador universal de filtros com lentes de câmara.
Adaptador Baader Planetarium T2 à base UFC (lado da câmara/lado ocular)
