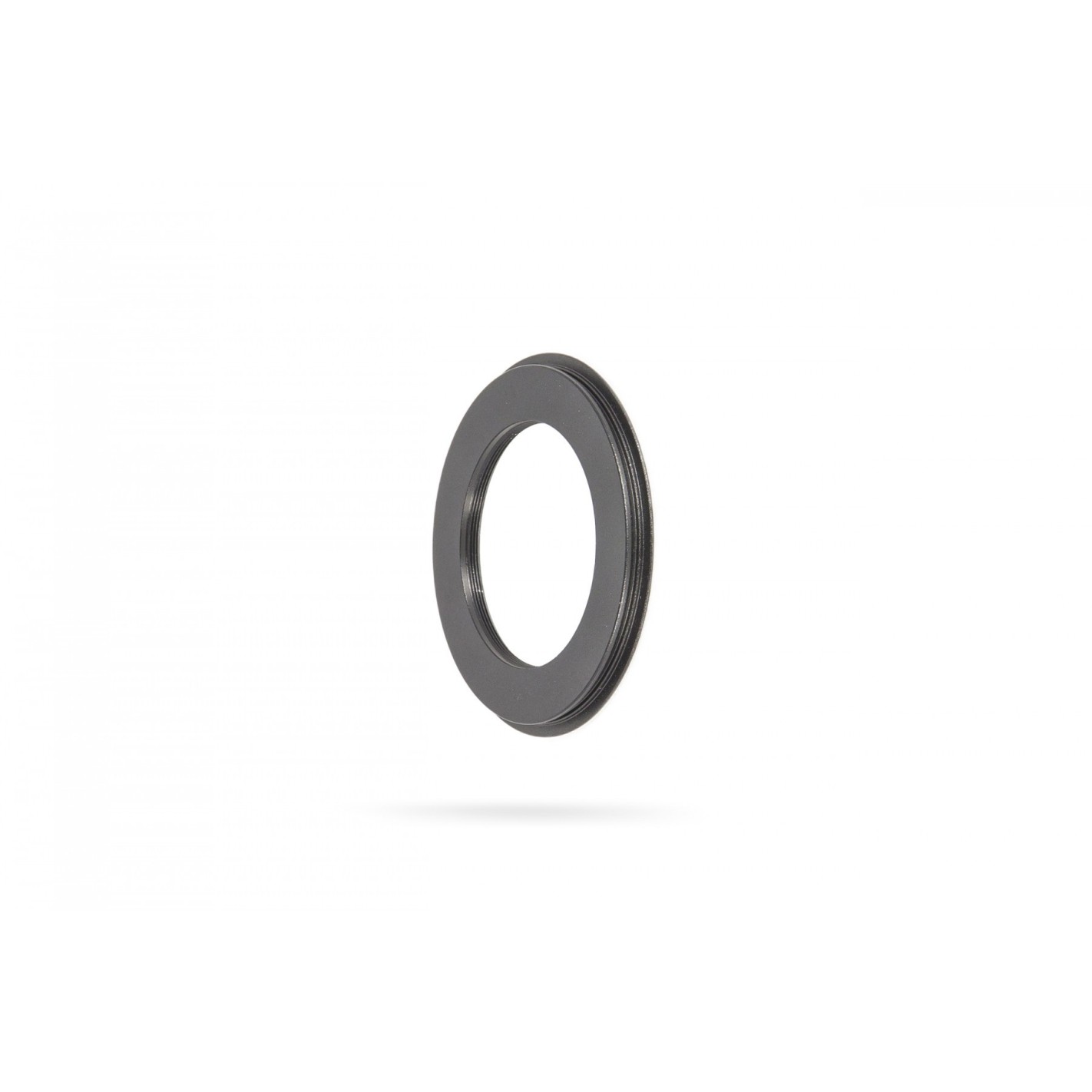

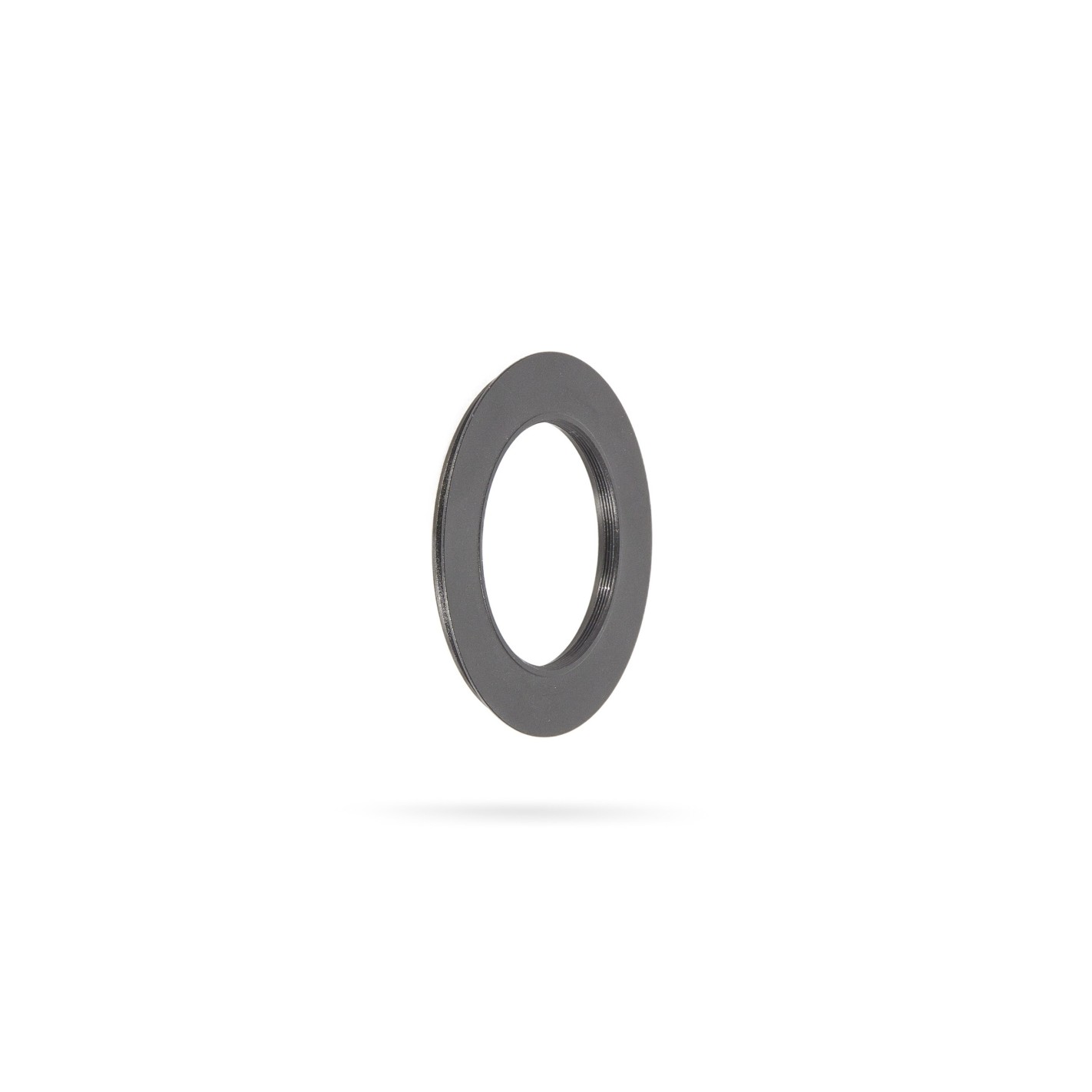

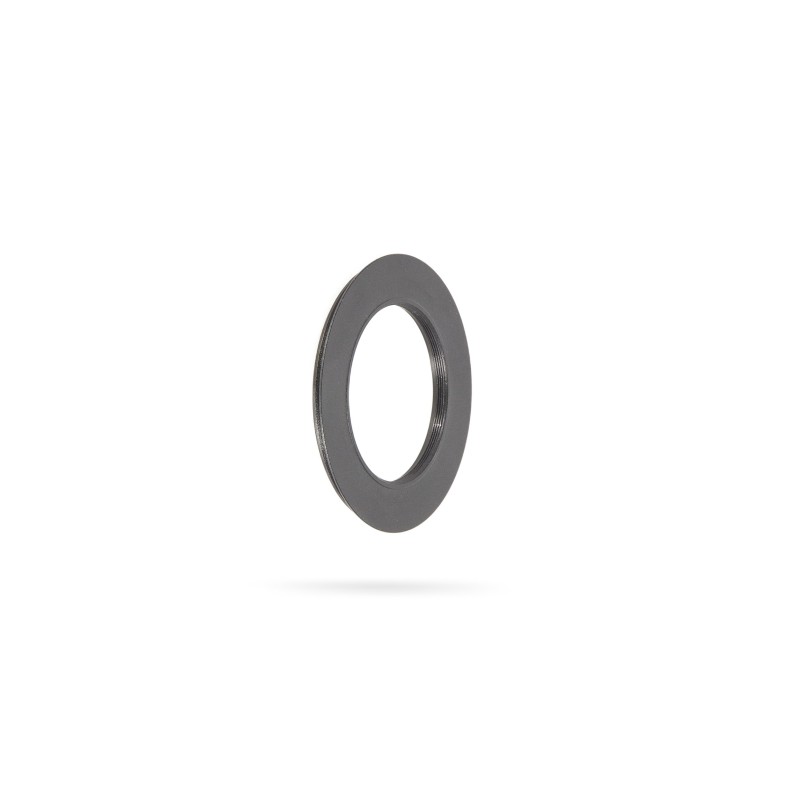

Adaptador Baader Planetarium M48 fêmea com rabo de pombo S70 a base UFC
O permutador universal de filtros Baader-UFC é a resposta económica a um problema crescente. Novos desenvolvimentos de câmaras estão a aparecer no mercado a uma velocidade vertiginosa. Os espaçadores entre o telescópio e a câmara não mantêm a distância correcta ou estão sujeitos a torção devido ao desenho fraco e ao peso das câmaras. E os utilizadores preferem mudar o telescópio - ou utilizar vários tubos ópticos, em vez de comprarem sempre novos filtros e suportes para os mesmos. O Trocador Universal de Filtros Baader (UFC) é a resposta simples a um problema (aparentemente) complexo. Este permutador é concebido com a típica mentalidade de Baader, tentando ligar tudo da forma mais elegante e sem flexibilidade.
O recipiente do filtro (base UFC) é o coração do sistema, que aceita por agora três tipos diferentes de filtros deslizantes: 2" (com rosca M48), 50 mm redondo e 50x50 mm quadrados. Os suportes dos filtros deslizantes são fixados no dispositivo por meio de um íman ajustável, que assegura a posição exacta do filtro para utilização repetida. Um pivô de latão sobressai de um lado do suporte deslizante, o que permite a fácil ejecção do suporte deslizante sem empurrar o filtro, impedindo assim o movimento do telescópio ao substituir o filtro.
Aplicação versátil - para quase todas as manchas de mira / câmara
O lado da câmara da base UFC (receptáculo do filtro) permanece aberto - até o adaptador de câmara correspondente ser montado directamente na base UFC. O objectivo disto é ter os filtros montados com uma distância mínima até ao sensor de imagem, evitando assim vinhetas adicionais.
O lado telescópico da base UFC está equipado com um receptor de cauda de pomba com 6 parafusos de fixação espaçados a cada 60°, para montagem de todos os adaptadores de cauda de pomba S70 e espaçadores registados pela Baader. Também estão disponíveis tubos espaçadores rígidos UFC-S 70 em comprimentos de 5/15/40 mm, bem como um espaçador ultra-estável S70 Vari-Lock, com uma escala gravada em milímetros, ajustável entre 15 e 20 mm. Estes quatro espaçadores permitem uma adaptação precisa a qualquer mudança de foco posterior tanto para configurações telescópicas intra-focais como extra-focais.
NOTA: Mantenha o conjunto de seis pequenos parafusos à mão, eles serão por vezes necessários, especialmente quando é difícil obter um espaçamento adequado. Cada junta deve ser capaz de rodar, enquanto que é necessária uma distância focal mínima.

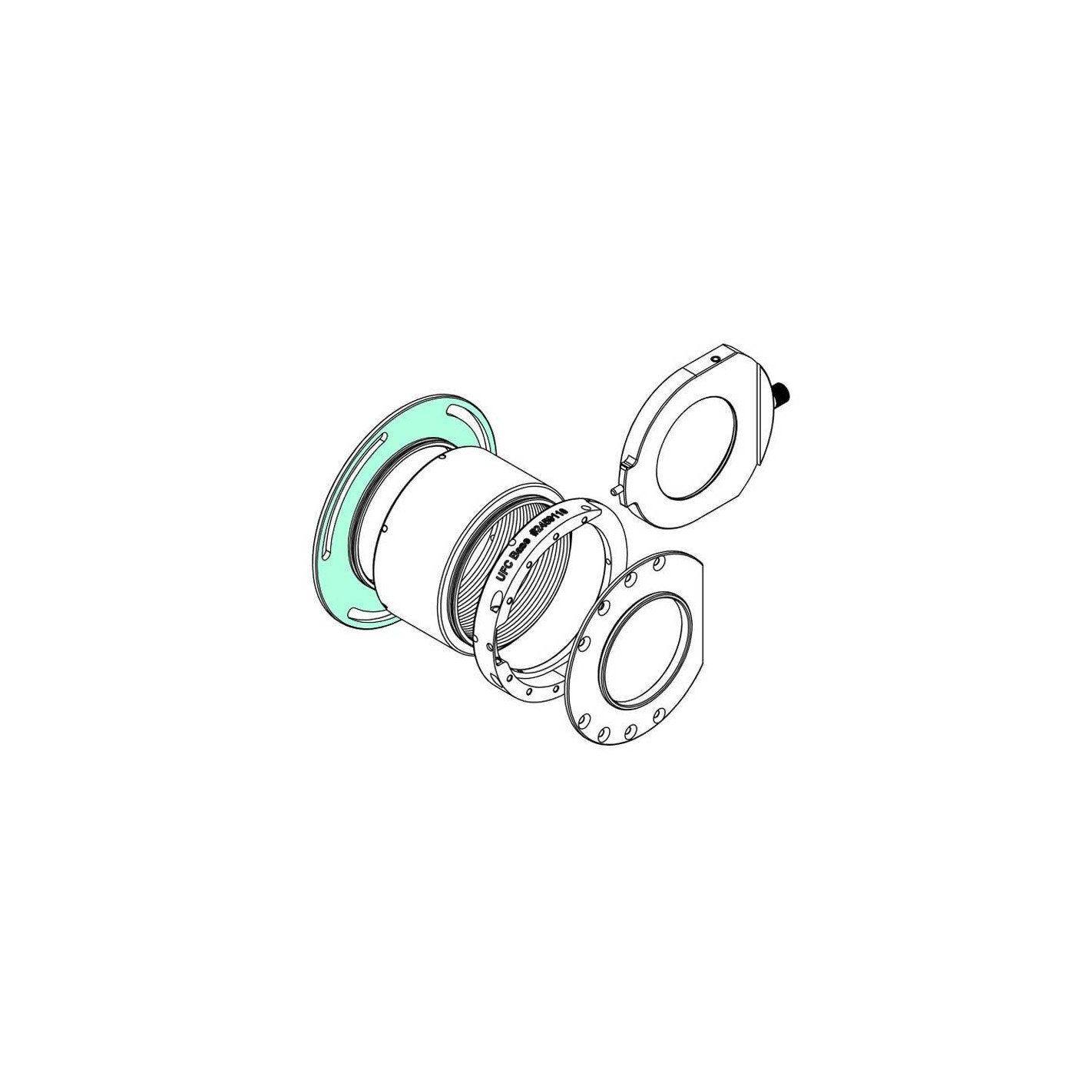

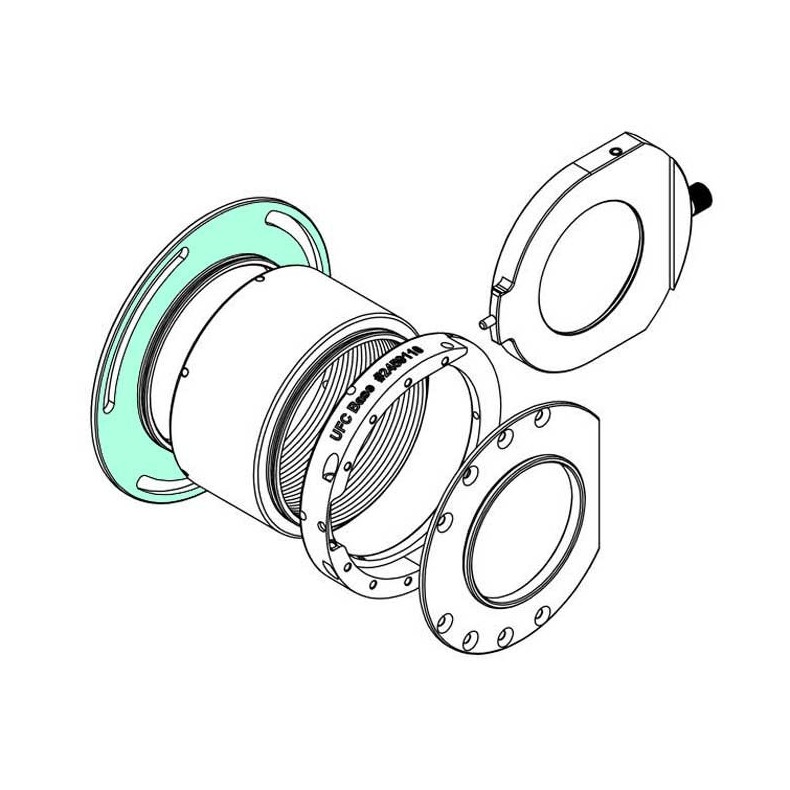

Outro conjunto de adaptadores de telescópio, com o rabo de pombo S70 macho virado para o lado da câmara, completa o conjunto, permitindo ao utilizador montar o sistema UFC em quase qualquer tipo de telescópio de forma segura e sem se dobrar. Para fixação ao telescópio RASA em Celestron, por exemplo, o adaptador S70/RASA é feito de aço inoxidável para proporcionar a máxima robustez, mantendo ao mesmo tempo a tolerância da espessura do palco a um mínimo.
Para qualquer telescópio e câmara, basta substituir o adaptador correspondente de cada lado do receptáculo do filtro quando trocar de instrumento e quiser continuar a utilizar o conjunto de filtros específico.
Como vantagem adicional, qualquer lente de câmara pode ser utilizada com o trocador universal de filtros UFC. Neste caso, a base UFC será fixada à parte frontal da lente adicionando tanto o adaptador S70/SP54 como a placa de retenção, bem como um dos vários anéis de degrau do sistema de anel Hyperion. Lembre-se de que os filtros devem ser montados de cabeça para baixo ao utilizar o permutador universal de filtros com lentes de câmara.

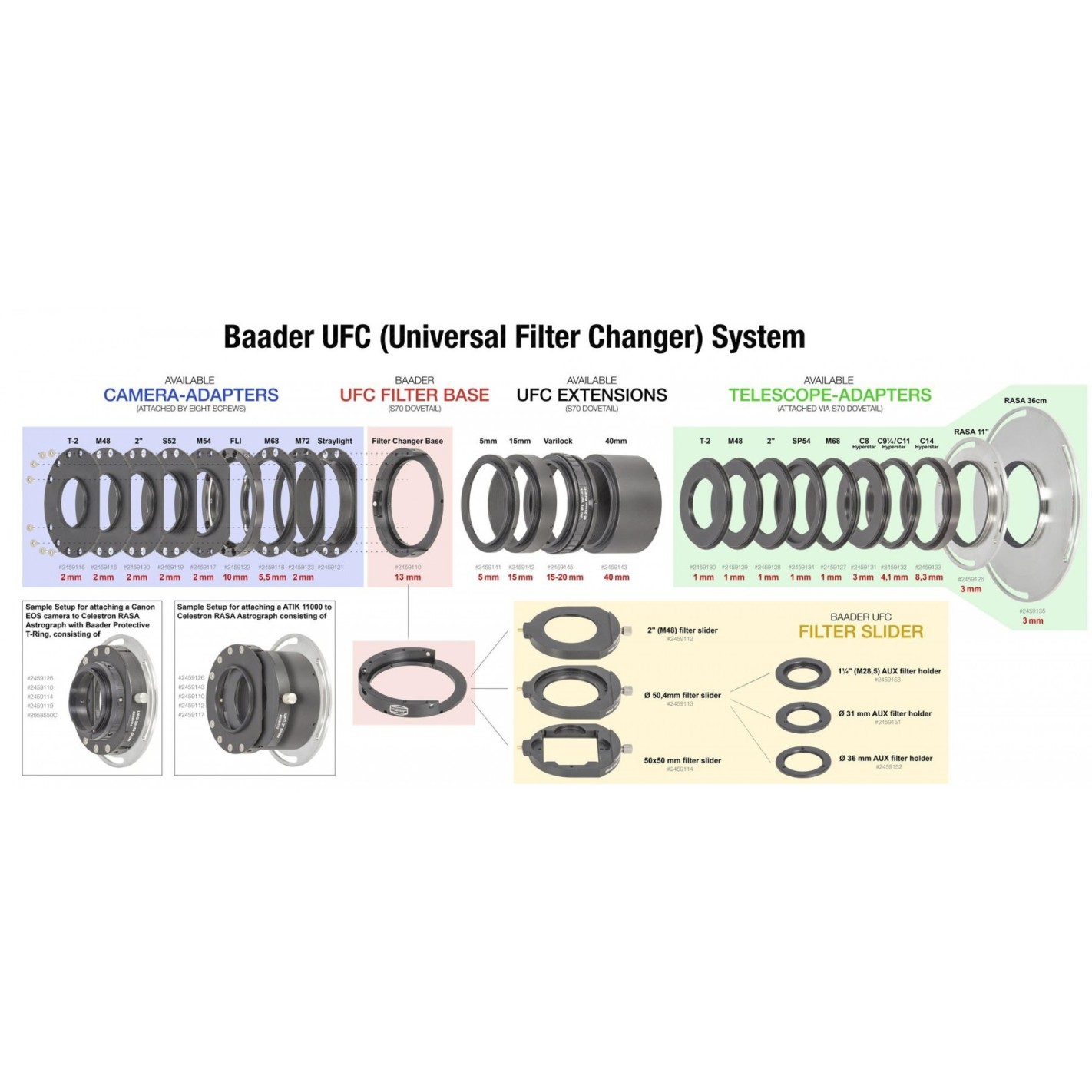

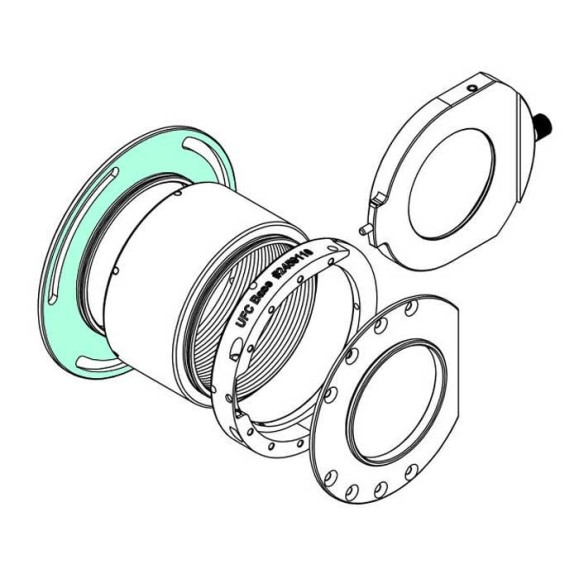

NOTA: Apenas o Adaptador Baader M48 com S70 dovetail para base UFC é fornecido sob este número de peça; os outros itens mostrados nas imagens são apenas ilustrativos de todas as possibilidades de configuração suportadas pelo sistema de Trocador de Filtros Universal (UFC) em Baader Planetarium.

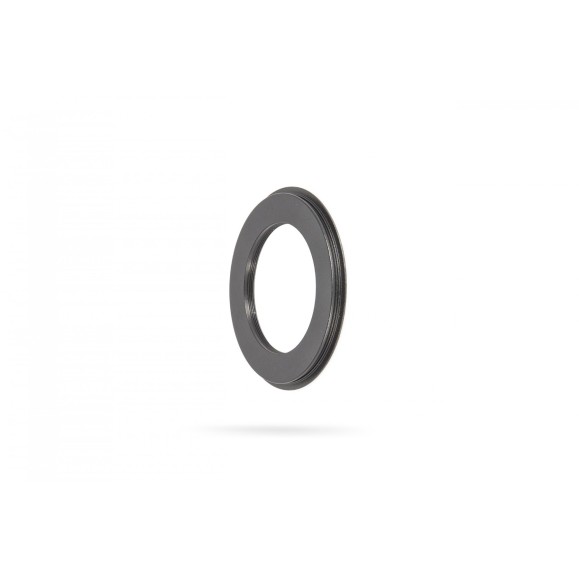

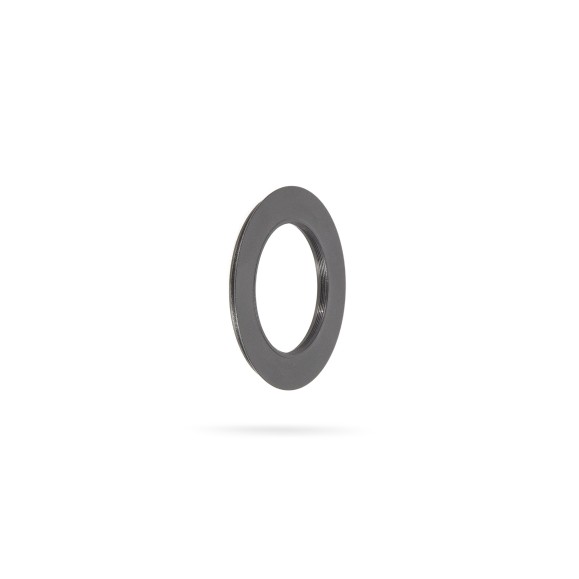

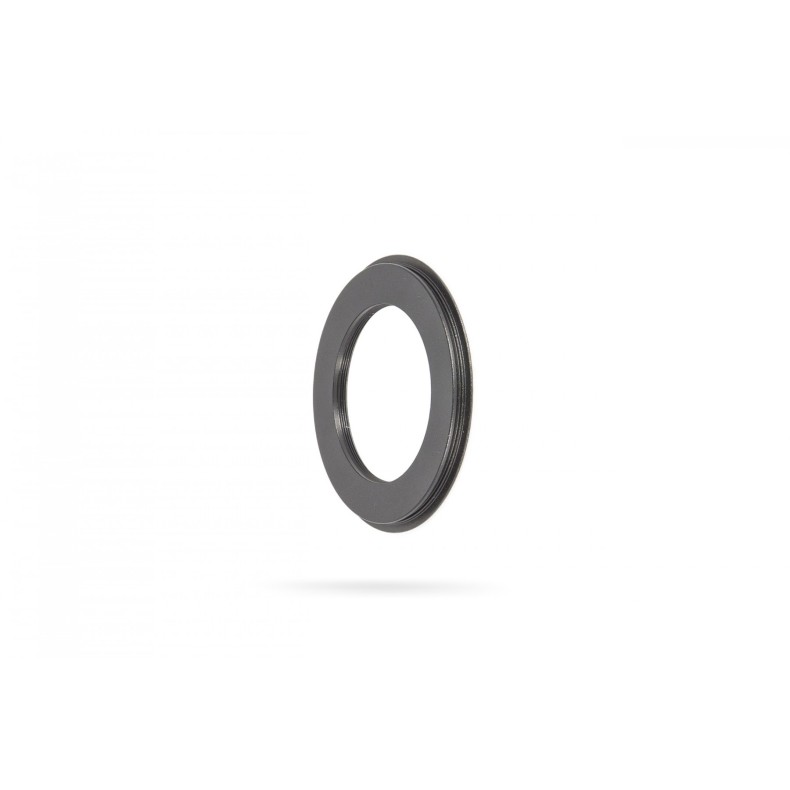

Adaptador Baader Planetarium M48 fêmea com dovetail S70 para base UFC
