Base UFC para dovetail S70 para suporte de filtro Baader Planetarium
Baader-UFC (Universal Filter Changer)
O Trocador Universal de Filtros Baader-UFC é a resposta económica a um problema crescente. Novos desenvolvimentos de câmaras estão a aparecer no mercado a uma velocidade vertiginosa. Os espaçadores entre o telescópio e a câmara não mantêm a distância correcta ou estão sujeitos a torção devido ao desenho fraco e ao peso das câmaras e os utilizadores preferem mudar o telescópio - ou usar vários tubos ópticos, em vez de comprar novos filtros e suportes de filtros a toda a hora. O Trocador Universal de Filtros Baader (UFC) é uma resposta simples a um problema (aparentemente) complexo. Este permutador é concebido com a típica mentalidade de Baader, tentando ligar tudo da forma mais elegante e sem flexibilidade.

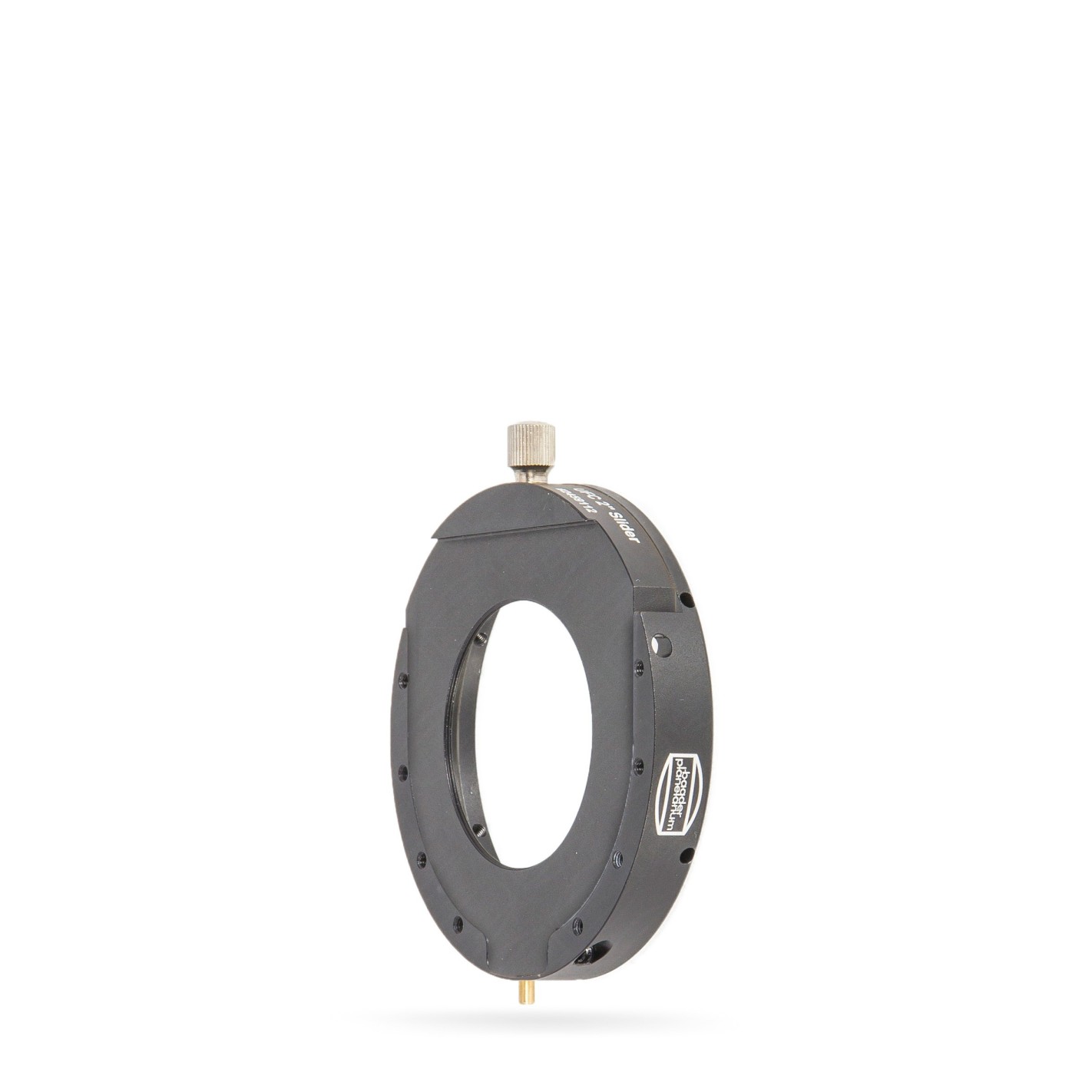

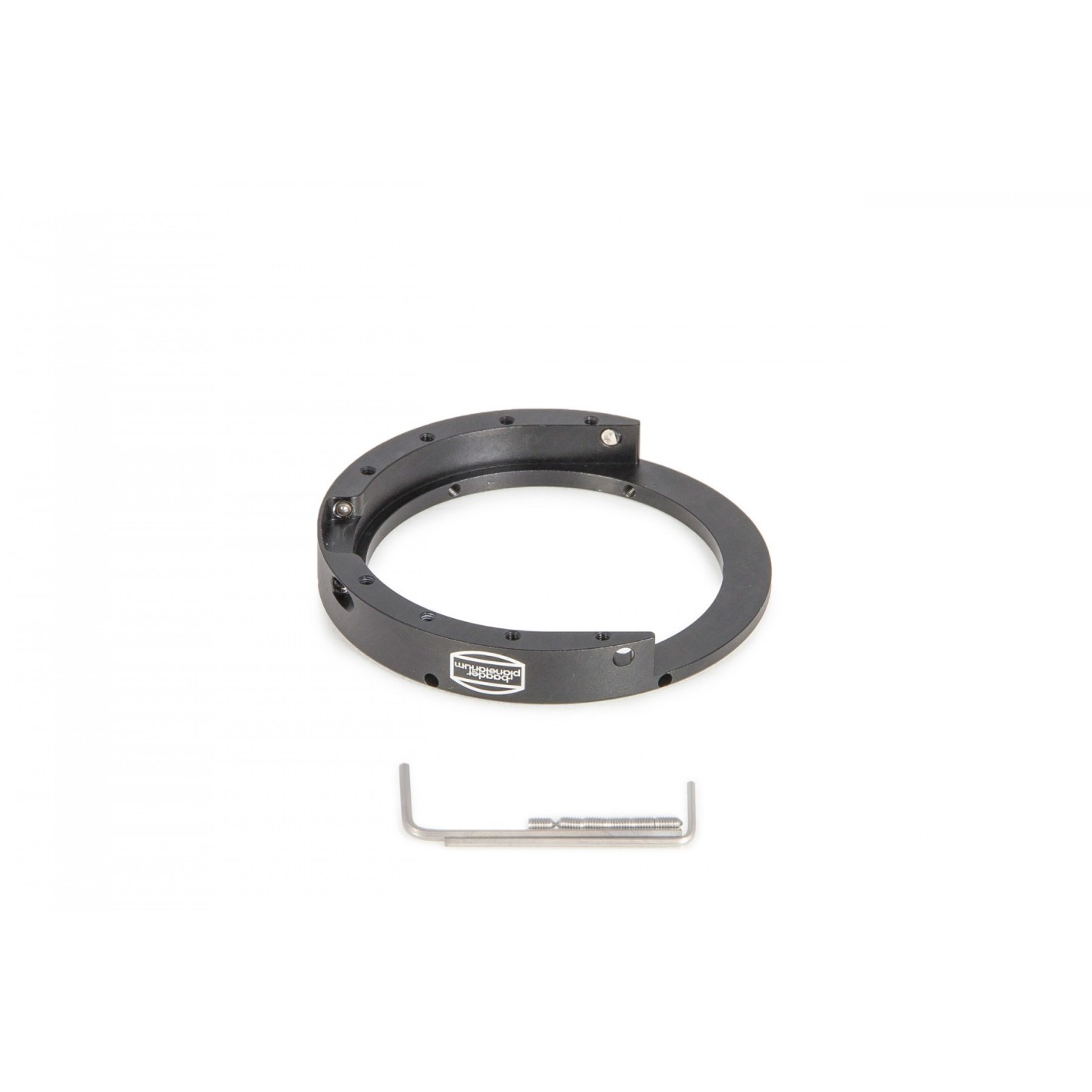

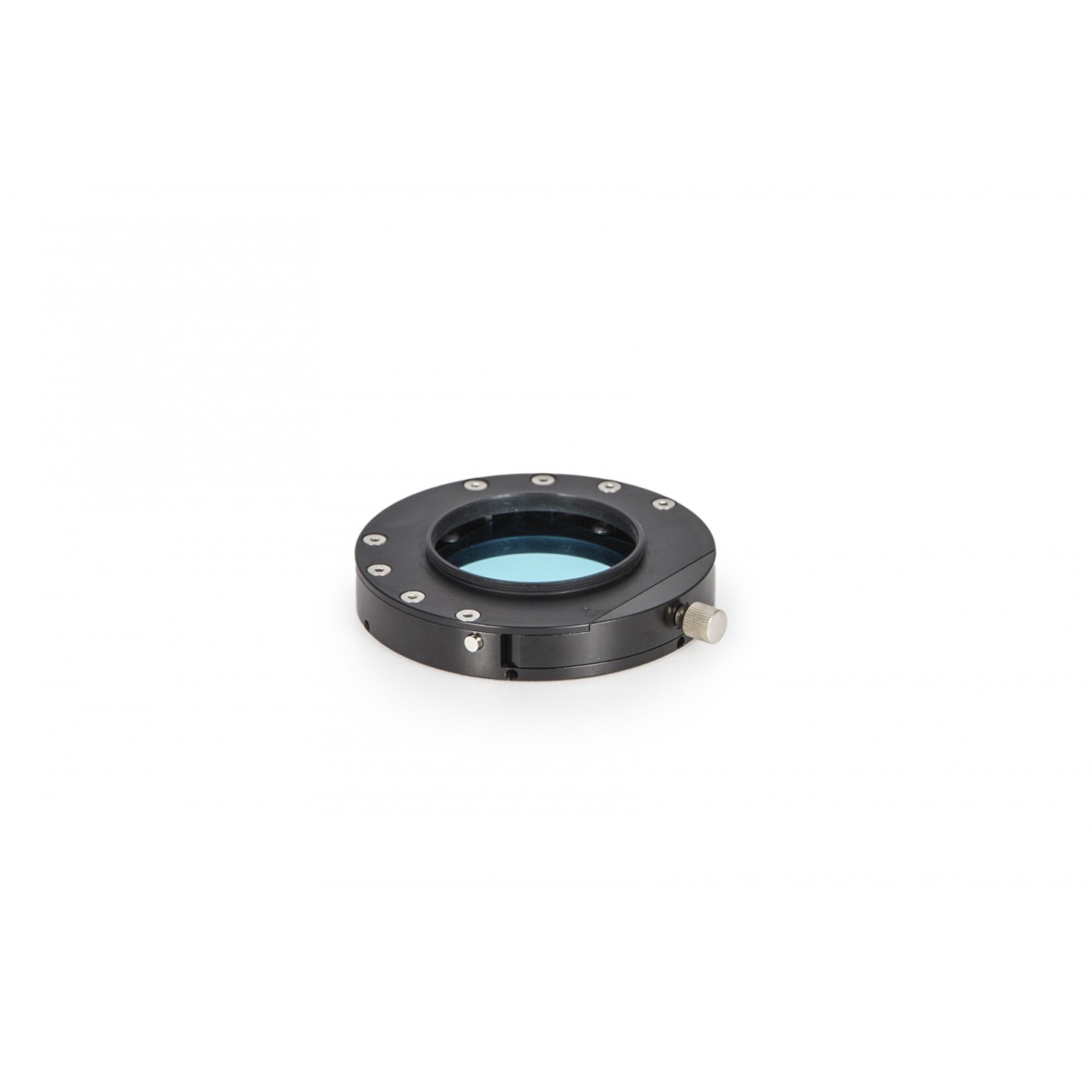

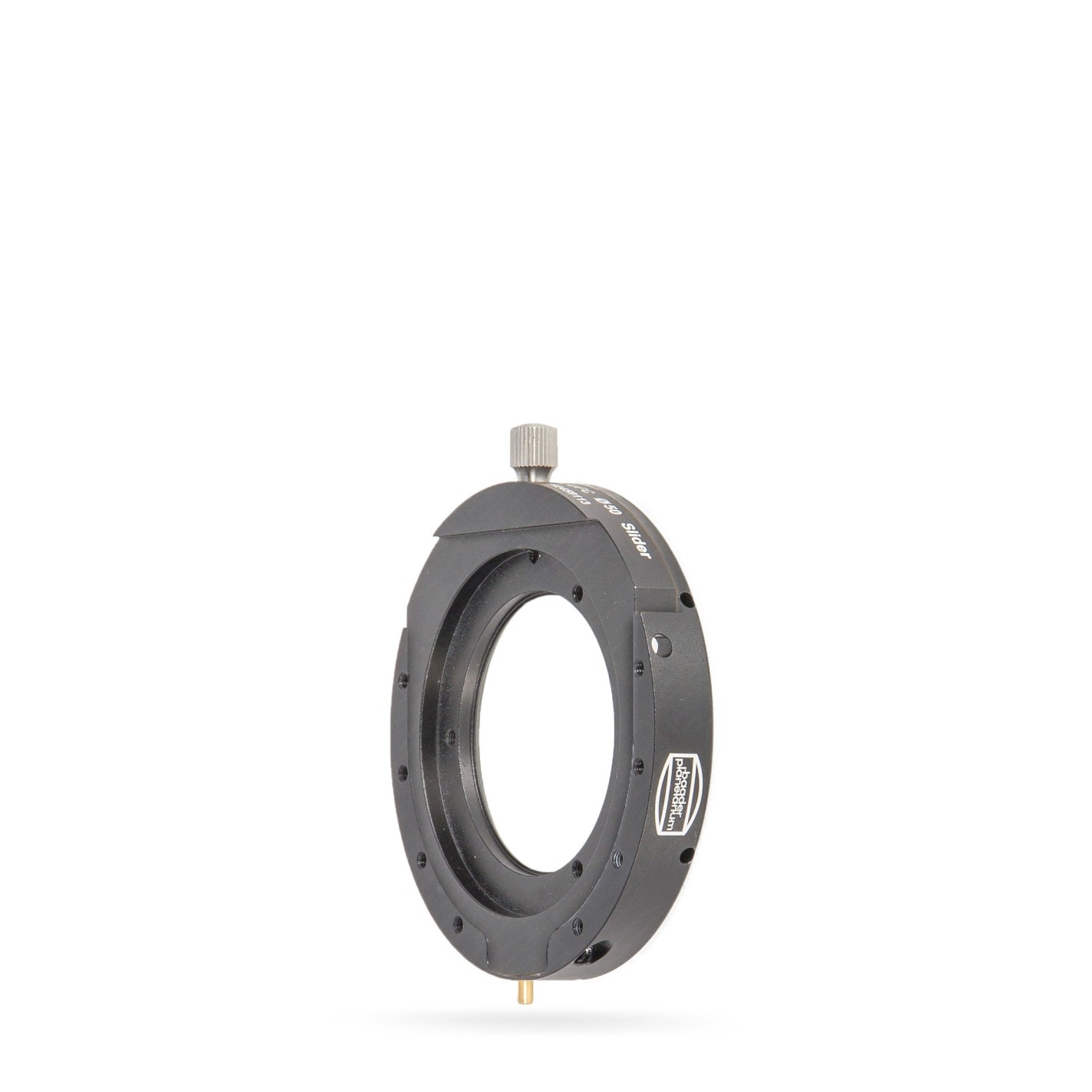

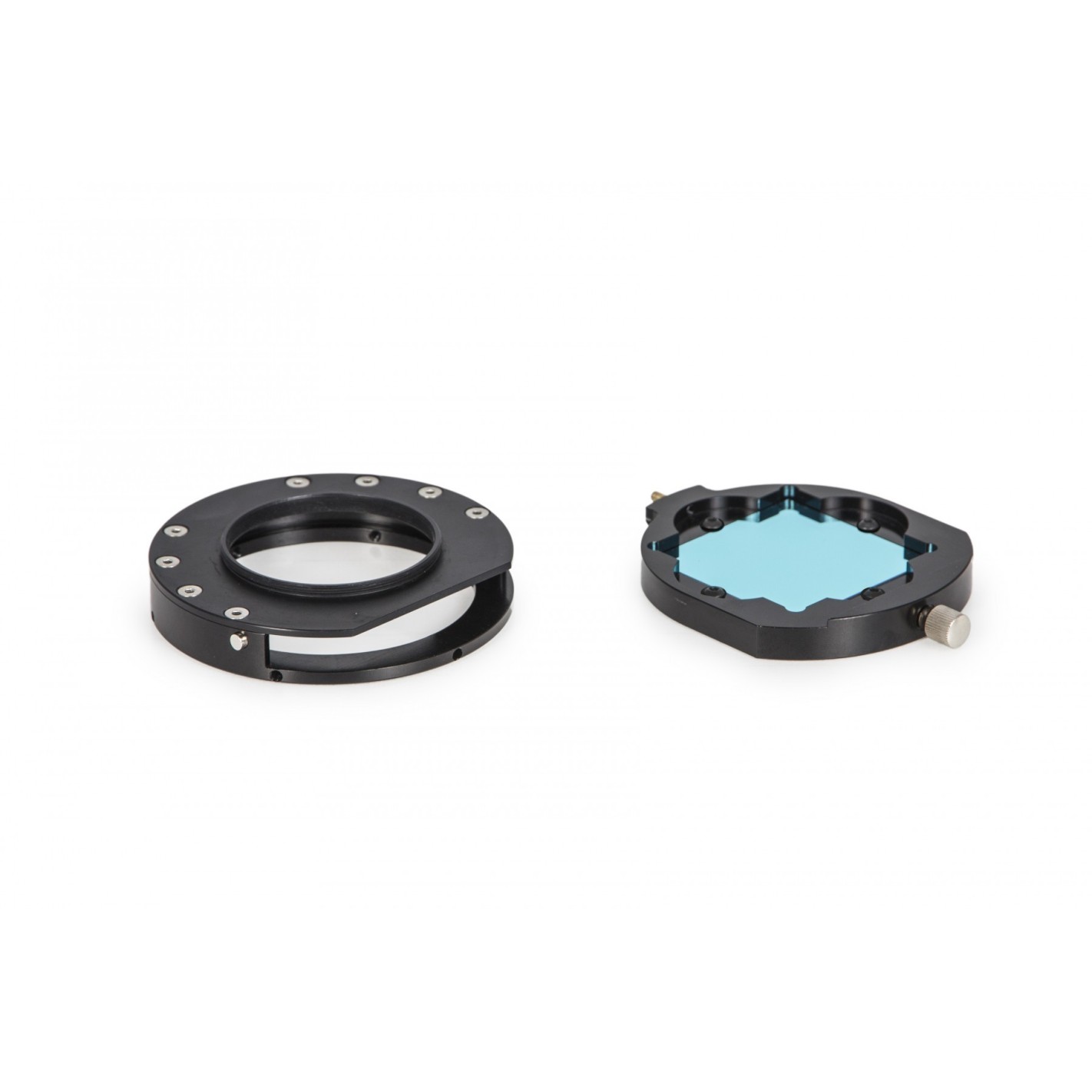

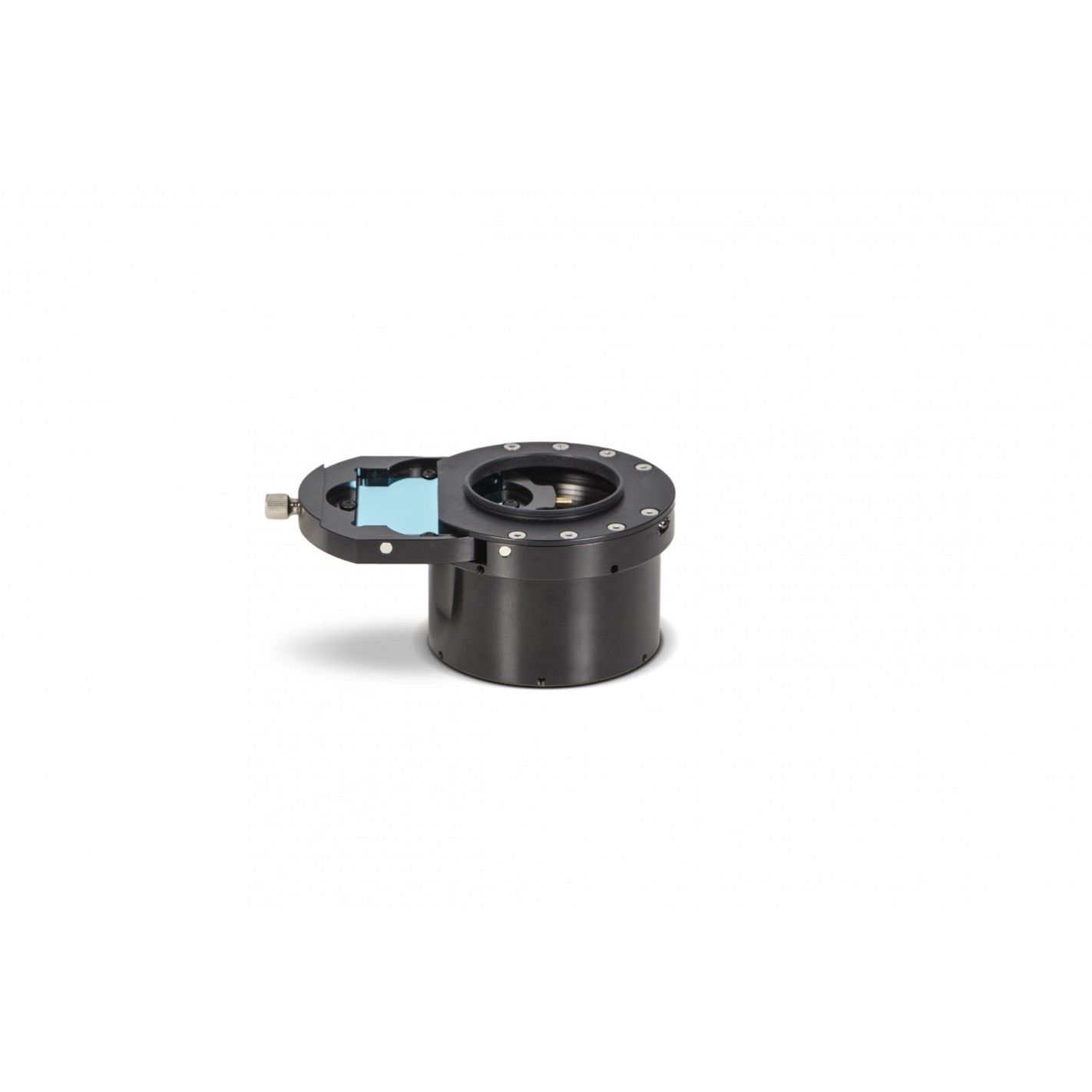

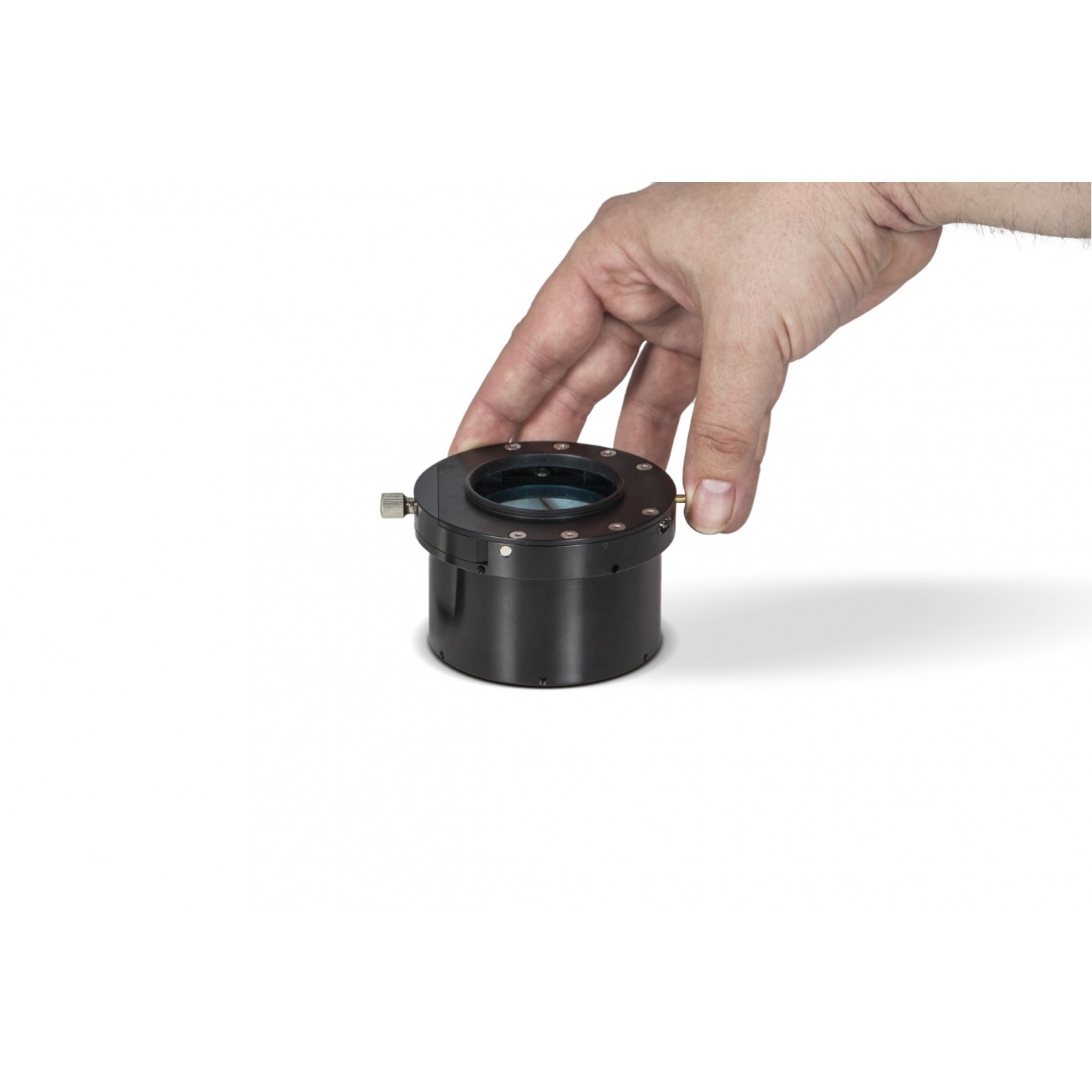

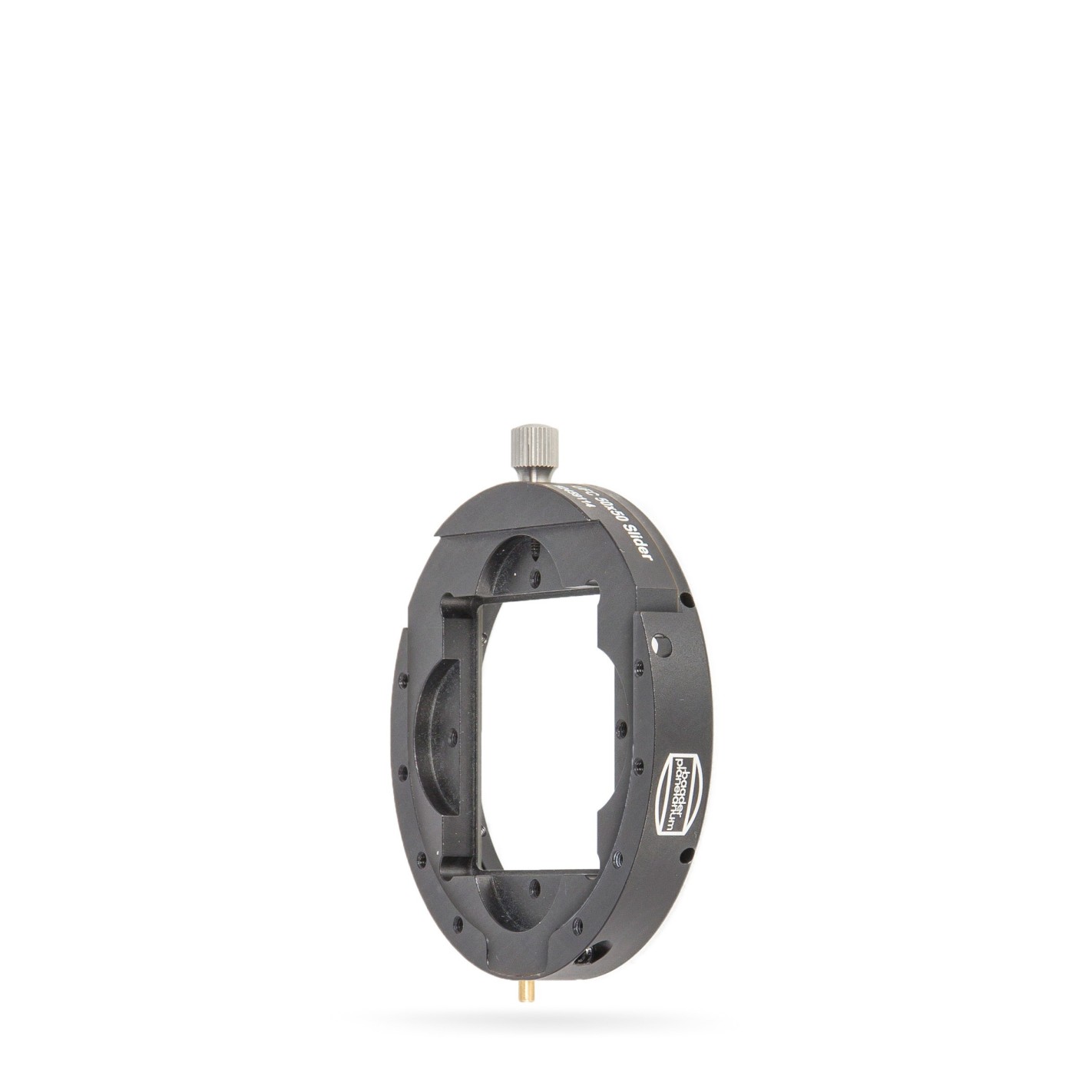

O recipiente do filtro (base UFC) é o coração do sistema, que aceita por agora três tipos diferentes de filtros deslizantes: 2" (com rosca M48), 50 mm redondo e 50x50 mm quadrados. Os suportes dos filtros deslizantes são fixados no dispositivo por meio de um íman ajustável, que assegura a posição exacta do filtro para utilização repetida. Um pivô de latão sobressai de um lado do suporte deslizante, o que permite a fácil ejecção do suporte deslizante sem empurrar o filtro, impedindo assim o movimento do telescópio ao substituir o filtro.
Aplicação versátil - para quase todas as manchas de mira / câmara
O lado da câmara da base UFC (receptáculo do filtro) permanece aberto - até o adaptador de câmara correspondente ser montado directamente na base UFC. O objectivo disto é ter os filtros montados com uma distância mínima até ao sensor de imagem, evitando assim vinhetas adicionais.
O lado telescópico da base UFC está equipado com um receptor de cauda de pomba com 6 parafusos de fixação espaçados a cada 60°, para montagem de todos os adaptadores de cauda de pomba S70 e espaçadores registados pela Baader. Também estão disponíveis tubos espaçadores rígidos UFC-S 70 em comprimentos de 5/15/40 mm, bem como um espaçador ultra-estável S70 Vari-Lock, com uma escala gravada em milímetros, ajustável entre 15 e 20 mm. Estes quatro espaçadores permitem uma adaptação precisa a qualquer mudança de foco posterior, tanto para configurações telescópicas intra-foco como extra-foco.
NOTA: Mantenha o conjunto de seis pequenos parafusos à mão, por vezes serão necessários, especialmente quando o espaçamento adequado é difícil de obter. Cada junta deve ser capaz de rodar, enquanto que é necessária uma distância focal mínima.

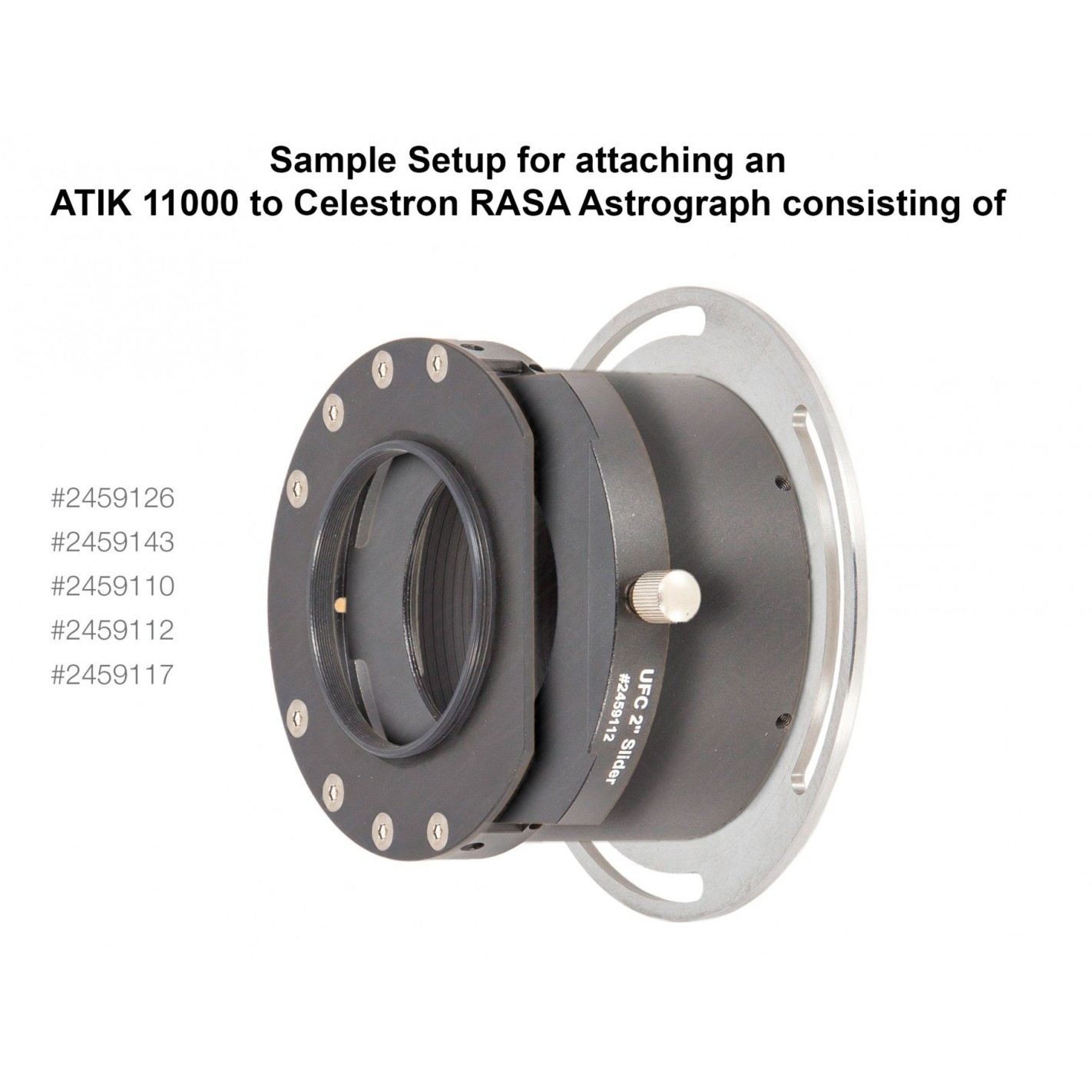

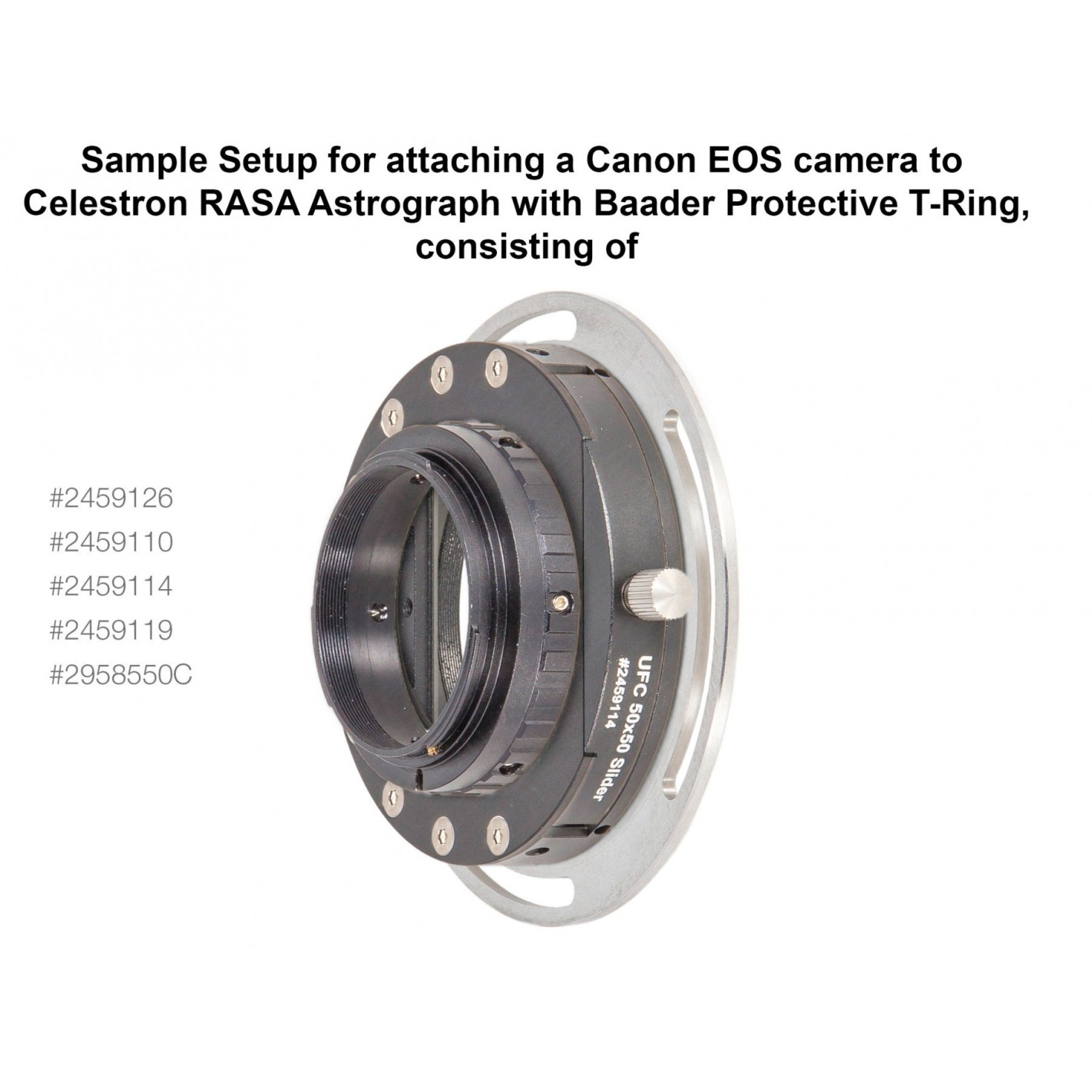

Outro conjunto de adaptadores de telescópio, com o rabo de pombo S70 macho virado para o lado da câmara, completa o conjunto, permitindo ao utilizador montar o sistema UFC em quase qualquer tipo de telescópio de forma segura e sem se dobrar. Para fixação ao telescópio RASA em Celestron, por exemplo, o adaptador S70/RASA é feito de aço inoxidável para proporcionar a máxima robustez, mantendo ao mesmo tempo a tolerância da espessura do palco a um mínimo.

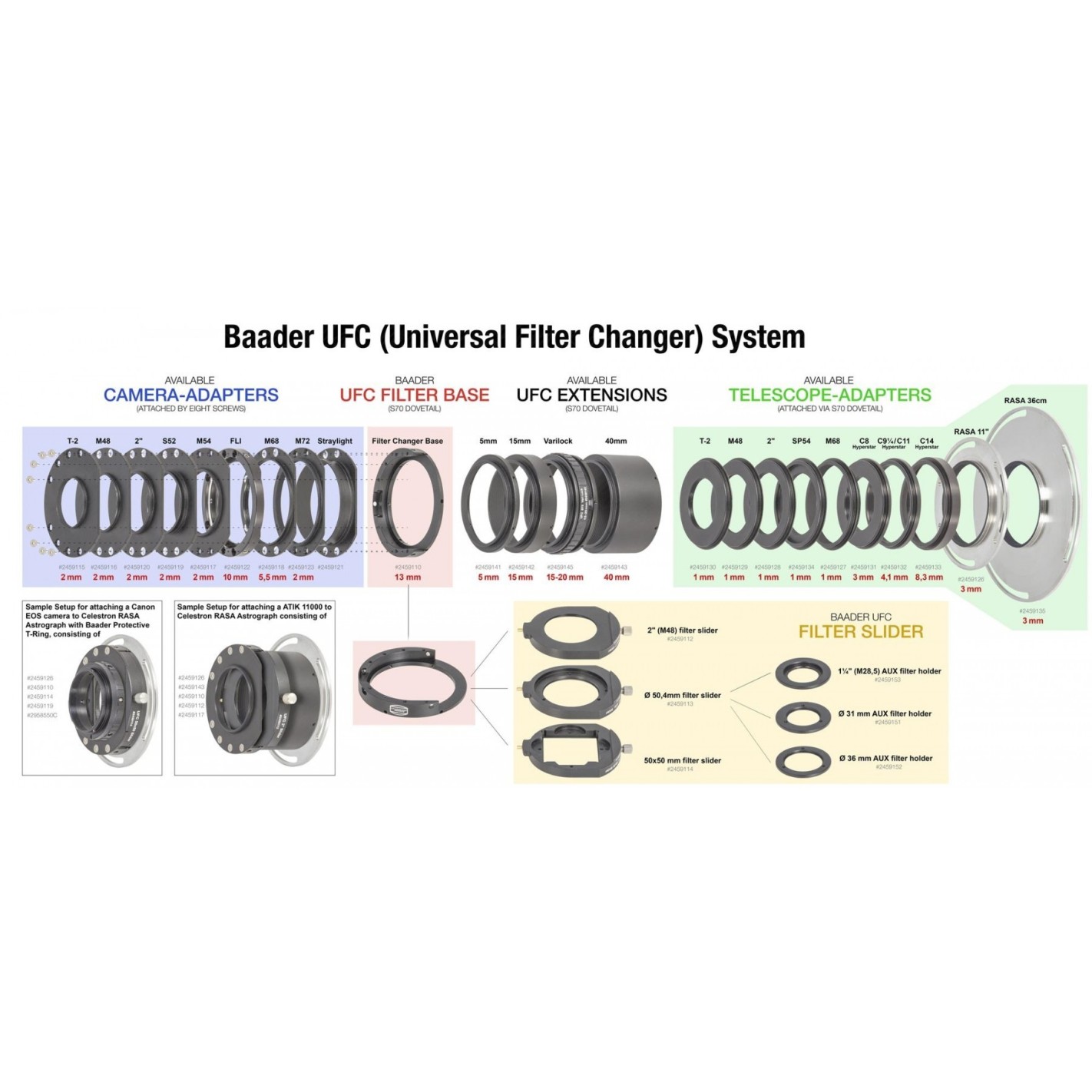

Para qualquer telescópio e câmara, basta substituir o adaptador correspondente de cada lado do receptáculo do filtro quando trocar de instrumento e quiser continuar a utilizar o conjunto de filtros específico.

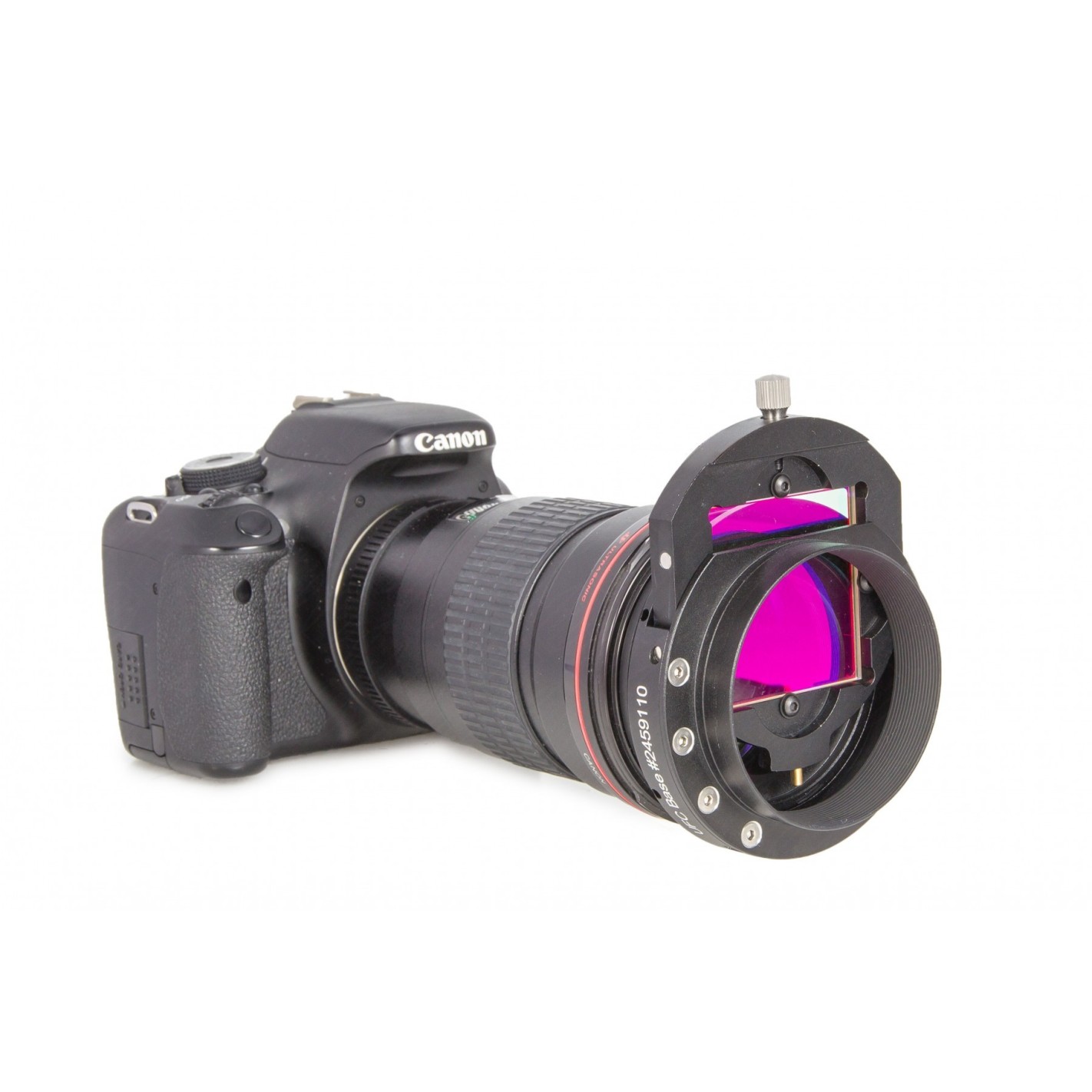

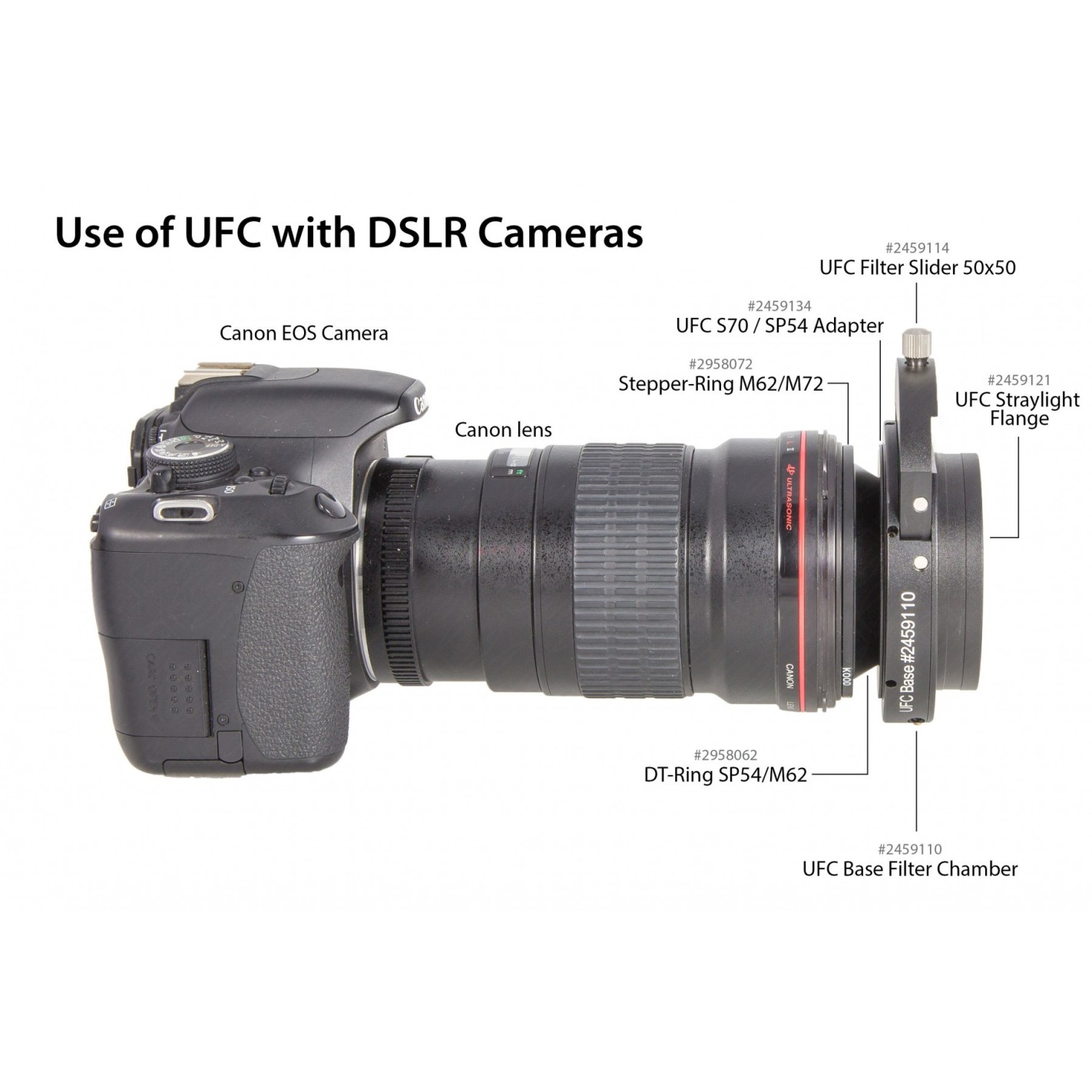

Como vantagem adicional, qualquer lente de câmara pode ser utilizada com o trocador universal de filtros UFC. Neste caso, a base UFC será fixada à parte frontal da lente adicionando tanto o adaptador S70/SP54 como a placa de retenção, bem como um dos vários anéis de degrau do sistema de anel Hyperion. Lembre-se de que os filtros devem ser montados de cabeça para baixo ao utilizar o permutador universal de filtros com lentes de câmara.

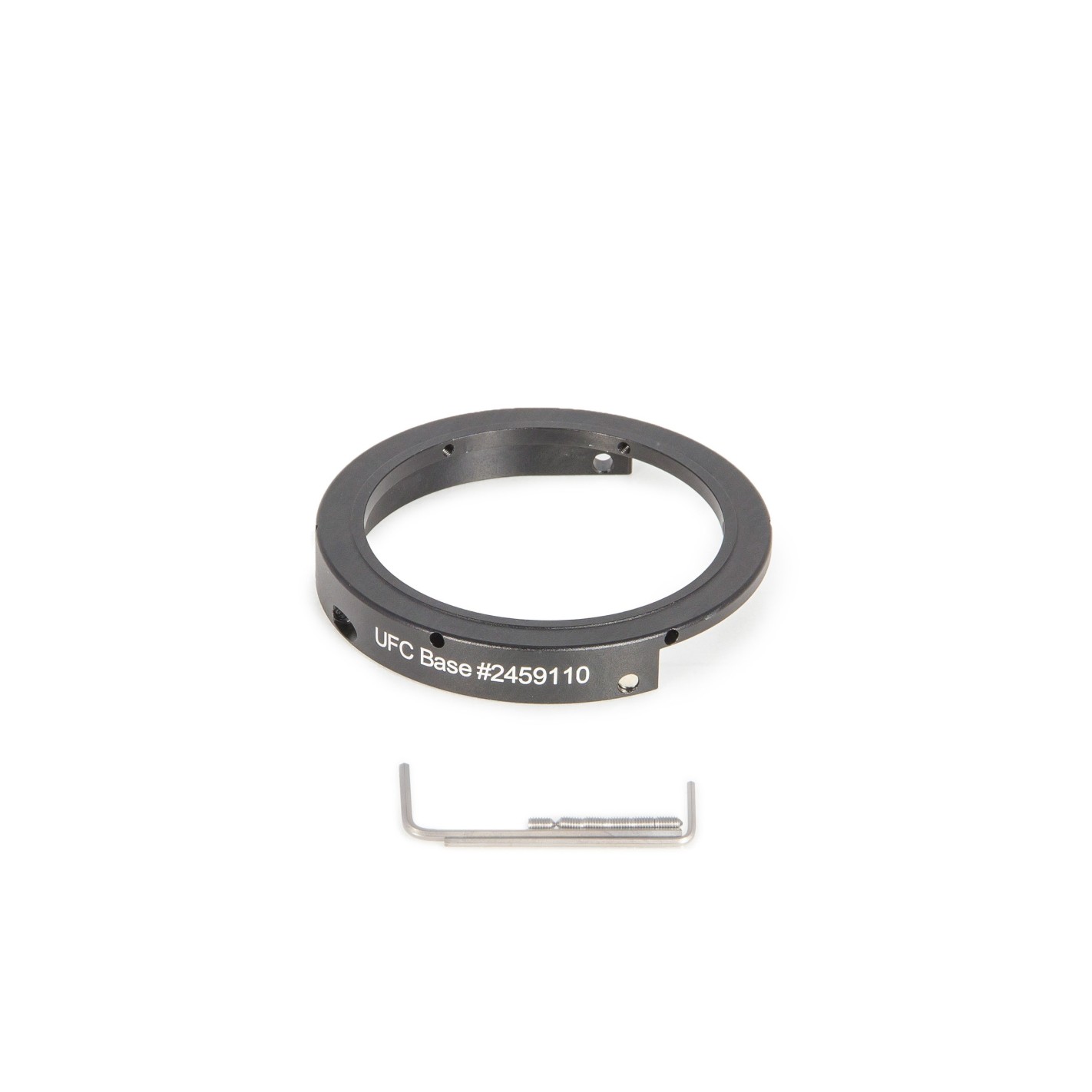

NOTA: Apenas a Base UFC Dovetail S70 para suportes de filtros Baader é fornecida sob este número de peça; os outros itens mostrados nas imagens são apenas ilustrativos de toda a gama de possibilidades de configuração suportadas pelo sistema de Trocador de Filtros Universal (UFC) em Baader Planetarium.
