Kit ótico SHELYAK para espectroheliógrafo SUNSCAN por STAROS Projects
atenção: este kit contém apenas os elementos ópticos (ver secção conteúdo da embalagem): as peças impressas em 3D e os elementos complementares (focador, câmara, RP4, tripé, etc.) NÃO ESTÃO INCLUÍDOS.
NO LINK SEGUINTE VERÁ TODOS OS ACESSÓRIOS ADICIONAIS QUE DEVE ADQUIRIR PARA CONSTRUIR O SEU SUNSCAN PARA ALÉM DO KIT ÓPTICO SHELYAK
https://www.sunscan.net/build/list-of-parts
EXISTEM PEÇAS ADICIONAIS A SEREM ADQUIRIDAS (NÃO FORNECIDAS NESTE KIT):
1. ÓPTICAS
2. MECÂNICA
3. ELECTRÓNICA
4. IMPRESSÃO 3D
DESCRIÇÃO DO PRODUTO:
O SUNSCAN é um instrumento proposto pelos projectos STAROS. Trata-se de um espectroheliógrafo autónomo que permite obter imagens do Sol no comprimento de onda da sua escolha. Pode ser controlado através de uma aplicação para smartphone ou tablet.
A descrição, montagem e ajuste deste espectroheliógrafo são descritos aqui:
"O SUNSCAN é um telescópio solar inteligente autónomo concebido pela equipa STAROS. Pode fazer observações muito facilmente e obter imagens da nossa estrela automaticamente sem qualquer conhecimento especial, mostrando proeminências, erupções ou mesmo manchas solares. O projeto Sunscan é de código aberto e está protegido por licenças específicas para garantir os direitos dos utilizadores e dos autores.

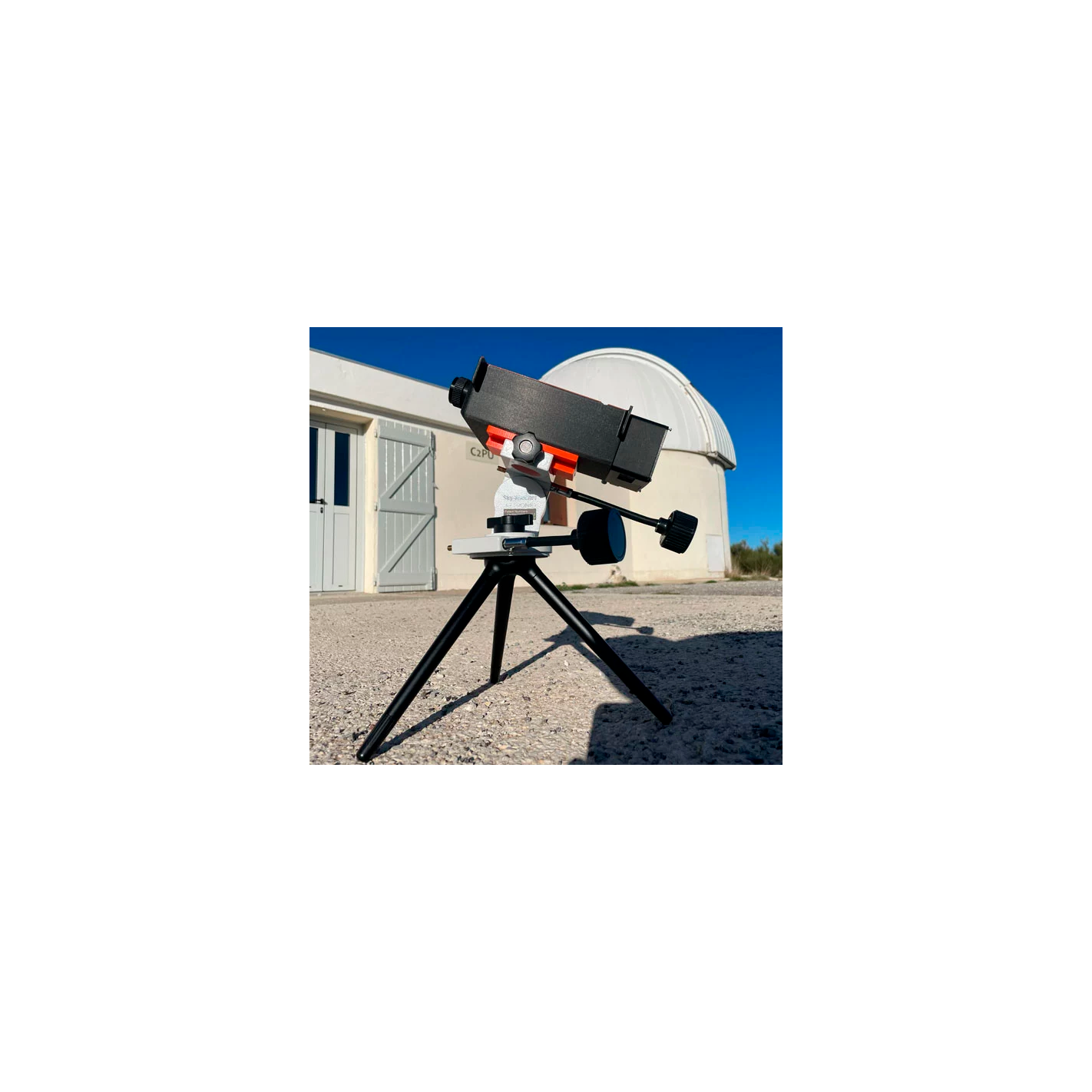

A utilização do SUNSCAN é muito simples e pode começar a funcionar em apenas alguns segundos. Monte o SUNSCAN com o seu tripé, aponte-o para o Sol utilizando um pequeno visor integrado. Aguarde alguns minutos para que o Sol passe naturalmente em frente do dispositivo graças à rotação da Terra. Depois, desfrute do resultado diretamente no seu smartphone ou tablet graças à ligação WIFI integrada.
Não é necessário comprar filtros caros, computadores, telescópios ou câmaras astronómicas: tudo o que precisa está integrado de forma compacta no SUNSCAN.
Facilmente transportável, o SUNSCAN é o companheiro perfeito para reuniões com amigos ou eventos públicos. Cada participante pode ver imagens do Sol quase em tempo real no seu próprio smartphone, e todos os dados podem também ser transferidos diretamente para um computador portátil para exploração e partilha.
Compatível com Android e iPhone, a aplicação pode ser descarregada diretamente para o seu telemóvel ou tablet.
Olhar para o Sol pode ser extremamente perigoso, a menos que se tomem as devidas precauções e se disponha de equipamento especializado de observação solar. Nunca olhe diretamente para o Sol com os seus olhos. Mesmo um breve olhar acidental através de um sistema ótico não filtrado ou mal filtrado pode causar danos imediatos e permanentes aos olhos. Nunca permita que crianças sem supervisão operem ou estejam perto de um sistema de telescópio solar."
como é que funciona?
O SUNSCAN é um espectroheliógrafo revolucionário concebido para lhe permitir captar imagens do Sol numa questão de minutos, diretamente a partir do seu smartphone. Esta unidade completa e autónoma é o fruto de vários meses de trabalho da nossa equipa de entusiastas. Com o SUNSCAN, pode explorar as maravilhas do Sol como nunca antes.
Um dispositivo sofisticado que combina várias tecnologias avançadas para lhe oferecer uma experiência única. Eis como funciona
Design modular: O SUNSCAN é composto por várias peças diferentes, cada uma concebida para uma montagem fácil. Pode adquirir cada peça separadamente através dos nossos parceiros de distribuição e seguir o nosso guia de montagem passo-a-passo.
Ótica de alta qualidade: O SUNSCAN incorpora uma fenda e lentes, uma grelha e um espelho de alta qualidade para garantir imagens nítidas e detalhadas do Sol.
Raspberry Pi e câmara a cores em miniatura: No coração do SUNSCAN está um Raspberry Pi que controla a captura de imagens. Uma câmara a cores em miniatura integrada permite-lhe visualizar instantaneamente os resultados no seu smartphone.
Controlo por smartphone: graças à nossa aplicação dedicada, pode controlar o SUNSCAN diretamente a partir do seu smartphone, tornando a experiência ainda mais intuitiva e acessível.
Com o SUNSCAN, tem nas suas mãos uma ferramenta poderosa para explorar os mistérios do Sol. Quer seja um astrónomo amador ou um entusiasta da tecnologia, o SUNSCAN está lá para o acompanhar nas suas descobertas.
a quem se destina o Sunscan?
O Sunscan: uma ferramenta para todos os entusiastas da astronomia
O Sunscan foi concebido para satisfazer as necessidades de todos os entusiastas da astronomia, quer sejam principiantes ou experientes. Quer seja um astrónomo amador, um estudante de astronomia ou apenas alguém que gosta de olhar para as estrelas, o Sunscan está aqui para lhe oferecer uma experiência única e gratificante.
Para principiantes: O Sunscan é uma excelente ferramenta para começar a explorar o universo. Com a sua interface intuitiva e guias passo-a-passo, pode facilmente aprender as noções básicas de espectroheliografia e captar as suas primeiras imagens do Sol.
Para amadores: Se já está familiarizado com a astronomia, o Sunscan permite-lhe levar as suas observações um passo mais além. Pode ajustar os parâmetros para obter imagens mais detalhadas e explorar diferentes aspectos do Sol.
Uma ferramenta de ensino ideal para a espetroscopia.
O Sunscan foi concebido para ser uma ferramenta de ensino poderosa e fácil de utilizar, perfeita para professores que pretendam integrar a espetroscopia no seu currículo. Eis como o Sunscan pode ajudar os professores e educadores:
Fácil de organizar sessões práticas: O Sunscan é fácil de configurar e utilizar, permitindo que os professores se concentrem no ensino e não na logística. Isto significa que os alunos podem beneficiar de uma experiência prática enriquecedora sem perda de tempo.
Materiais didácticos incluídos: Fornecemos guias didácticos e recursos educativos para ajudar os professores a integrar o Sunscan no seu currículo. Estes recursos incluem planos de aulas, exercícios práticos e questões de reflexão para estimular a aprendizagem.
Flexibilidade para diferentes níveis: O Sunscan adapta-se a diferentes níveis de ensino, desde o primário ao ensino superior. Os professores podem ajustar as actividades às necessidades e capacidades dos seus alunos...
Apoio técnico : A nossa comunidade está sempre disponível para prestar apoio técnico e pedagógico aos professores. Estamos aqui para o ajudar a tirar o máximo partido do Sunscan na sua sala de aula...
Construa o Sunscan com os seus alunos para uma experiência de aprendizagem única
O Sunscan oferece uma oportunidade excecional para os professores criarem uma experiência de aprendizagem prática e colaborativa com os seus alunos. Ao construir o Sunscan em conjunto, pode desenvolver as competências dos seus alunos em ciências, tecnologia, engenharia e matemática, à medida que exploram as maravilhas da espetroscopia.
* Note-se que o sistema SUNSCAN permite aos utilizadores recuperar as suas imagens solares nos formatos FITS, PNG e JPG, proporcionando flexibilidade para pós-análise científica e pós-processamento avançado.
Começar a funcionar
O último passo antes de descobrir uma nova face do Sol Está prestes a iniciar a fase mais emocionante da sua aventura SUNSCAN: configurar e ajustar o seu espectroheliógrafo. Esta secção guia-o através de cada passo para garantir que está pronto para observar as maravilhas do Sol como nunca antes.
Um projeto de código aberto baseado na bricolage
O SUNSCAN é um projeto de código aberto baseado no conceito "faça você mesmo" (DIY). Tudo foi concebido para o ajudar a concretizá-lo, sem quaisquer obstáculos ou complicações. Não são necessários quaisquer conhecimentos especiais de ótica, mecânica ou informática, nem equipamento técnico sofisticado. A curiosidade e a vontade de aprender são as únicas chaves para o sucesso.
Tempo estimado de montagem
O tempo estimado de montagem do SUNSCAN pode variar consoante o seu ritmo e experiência. Tentámos dar uma estimativa com base nos elementos mais precisos possíveis, mas tenha em atenção que pode variar.
Tempo total de impressão :
Impressora Prusa MK3-S: Aprox. 30 horas.
Impressora Bambulab: Aprox. 18 horas.
Tempo para montar a caixa com a ótica: Aprox. 1 hora.
Tempo de instalação do Raspberry Pi e da câmara: Aprox. 1 hora.
Tempo para montar a ótica de ajuste: Aprox. 1 hora.
Tendo em conta estes passos, o tempo médio total de montagem é de cerca de 30 horas. Todos os passos de montagem estão descritos em pormenor e ilustrados nas páginas seguintes. Iremos guiá-lo em cada fase para o ajudar a montar o seu SUNSCAN com sucesso.
ainda aqui está? Então vamos começar! 🚀
o QUE É FORNECIDO NA EMBALAGEM QUE CONTÉM ESTE NÚMERO DE PEÇA?

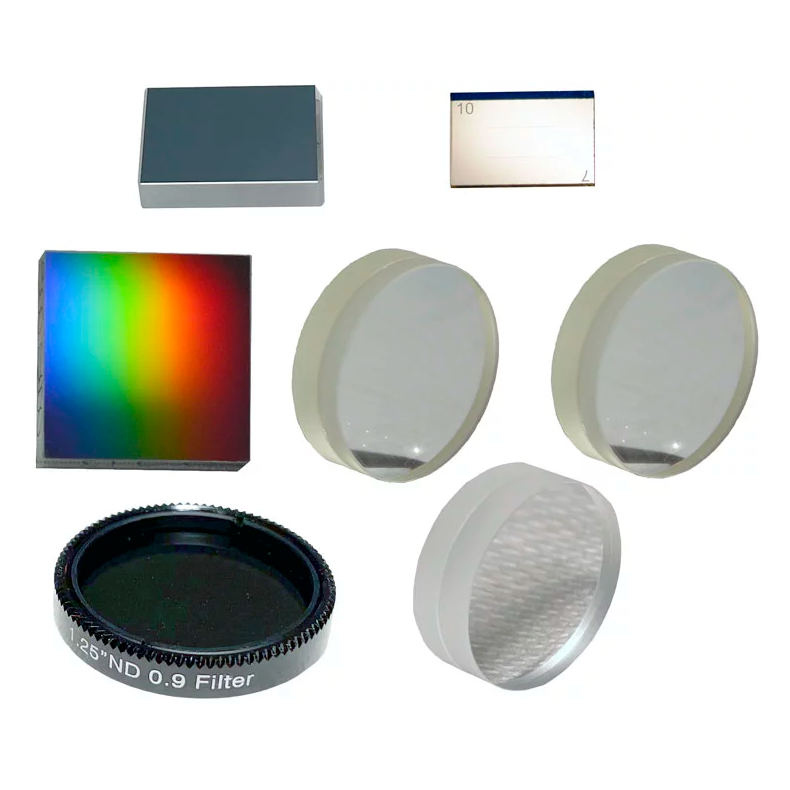

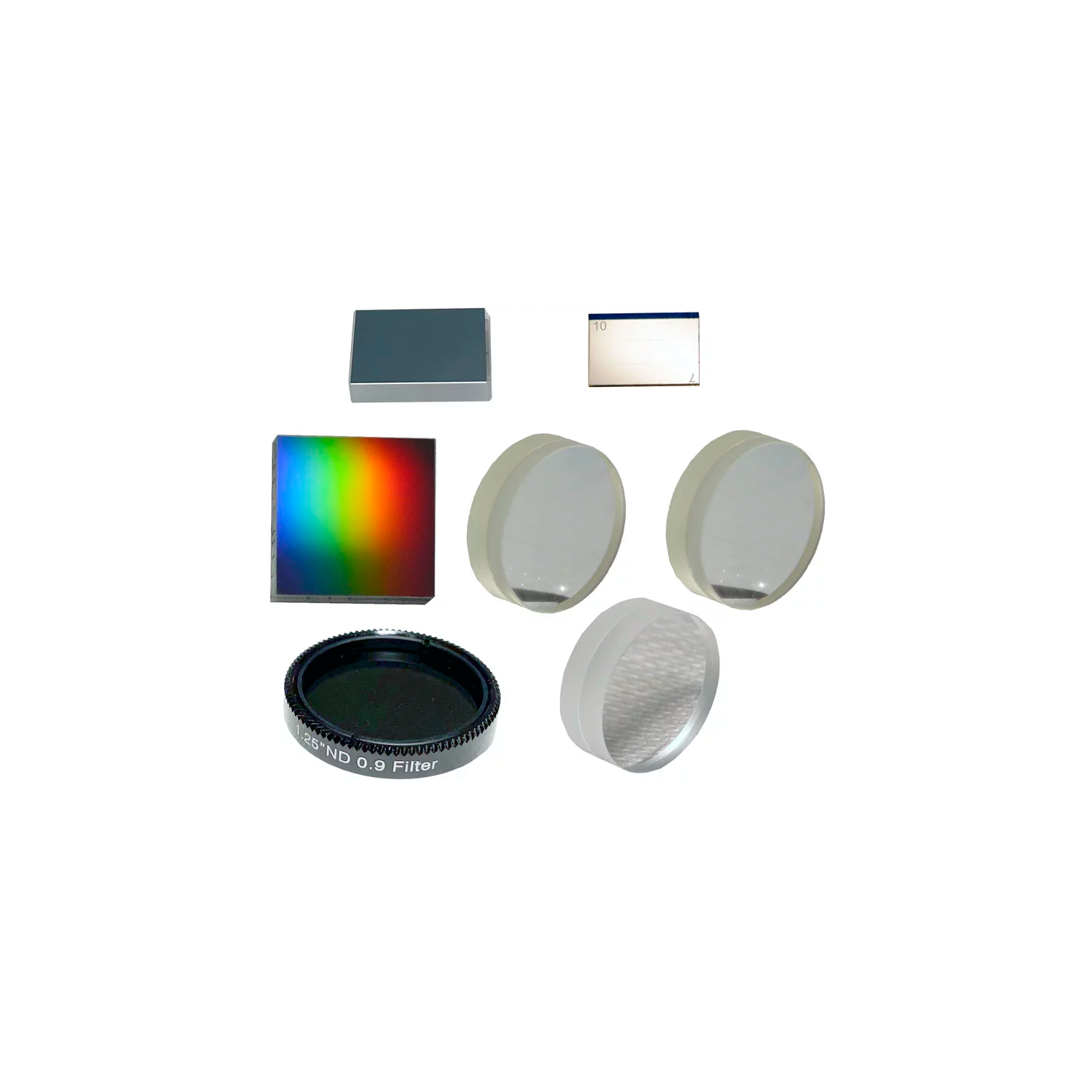

Kit ótico do SUNSCAN :
- - OP0198] : diâmetro do dupleto 25 mm, distância focal 75 mm
- - OP0199] : dupleto 25 mm de diâmetro, distância focal 100 mm
- - OP0212] : DUPLETO 25 MM DIÂMETRO, DISTÂNCIA FOCAL 200 MM op0212] : dupleto 25 mm diâmetro, distância focal 200 mm
- - OP0200] : ESPELHO PLANO 23 X 16 X 5 MM : espelho plano 23 x 16 x 5 mm
- - OP0177] : FENDA HOLOGRÁFICA : Fenda holográfica, 2400 linhas/mm, 25 x 25 x 6 mm
- - SE0289] : FENDA DE 2 POSIÇÕES 7 E 6 MM se0289] : Fenda de 2 posições 7 e 10 µm
- - OP0211] : FILTRO NEUTRO : Filtro neutro 31,75 mm, Densidade 0,9
NOTE-SE QUE APENAS É FORNECIDO O KIT ÓPTICO. TODAS AS PEÇAS DE IMPRESSÃO 3D DEVEM SER CONSTRUÍDAS PELO UTILIZADOR E NENHUM OUTRO ACESSÓRIO MOSTRADO NAS IMAGENS ESTÁ INCLUÍDO PARA ALÉM DOS LISTADOS NA SECÇÃO: O QUE ESTÁ INCLUÍDO NA EMBALAGEM QUE CONTÉM ESTA REFERÊNCIA?
Se pretender obter informações sobre como fazer a sua própria impressão 3D, contacte-nos e poderemos orientá-lo ou fornecer-lhe as peças.
