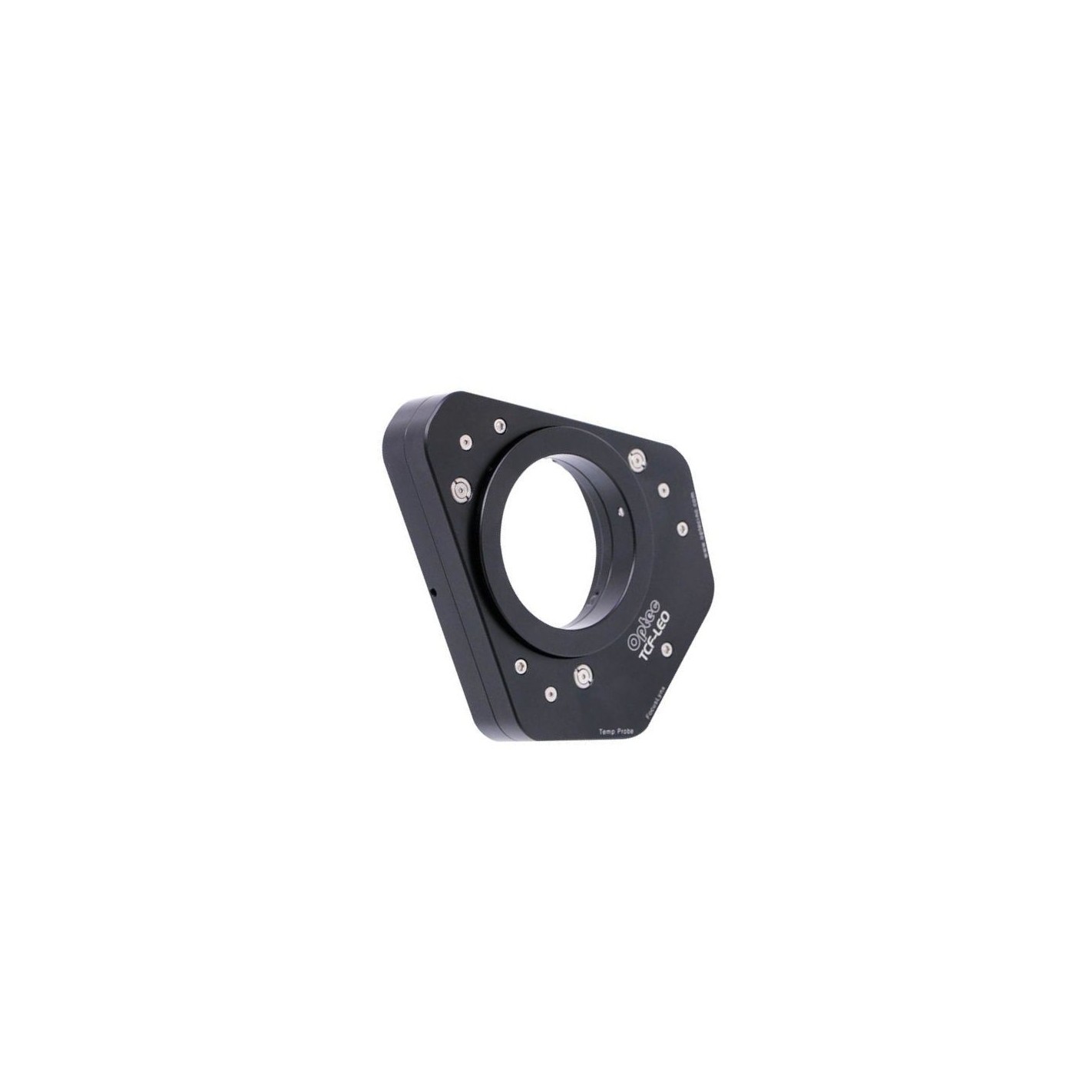

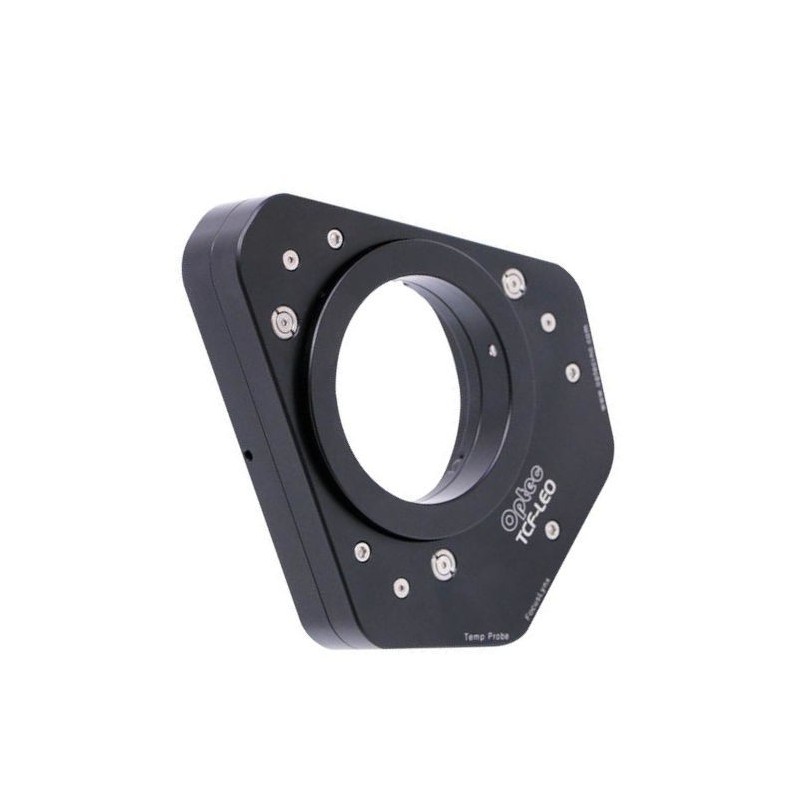

Focalizador de perfil baixo Optec TCF-Leo
Os engenheiros em Optec desenvolveram um novo focalizador de 3 polegadas de baixo perfil, mas extremamente robusto, para instalações telescópicas onde a retrofocagem é crucial. Com o típico passo ocular de 1-1/4", o TCF-Leo fornece uma solução de focalização única para o Celestron EdgeHD e outros telescópios com distâncias de flange a focagem limitadas. O comprovado sistema de controlo FocusLynx está incluído em cada TCF-Leo e pode ser alargado para proporcionar o controlo de um segundo focalizador. O sistema FocusLynx inclui opcionalmente 802.11 WiFi e acessórios de controlo manual.

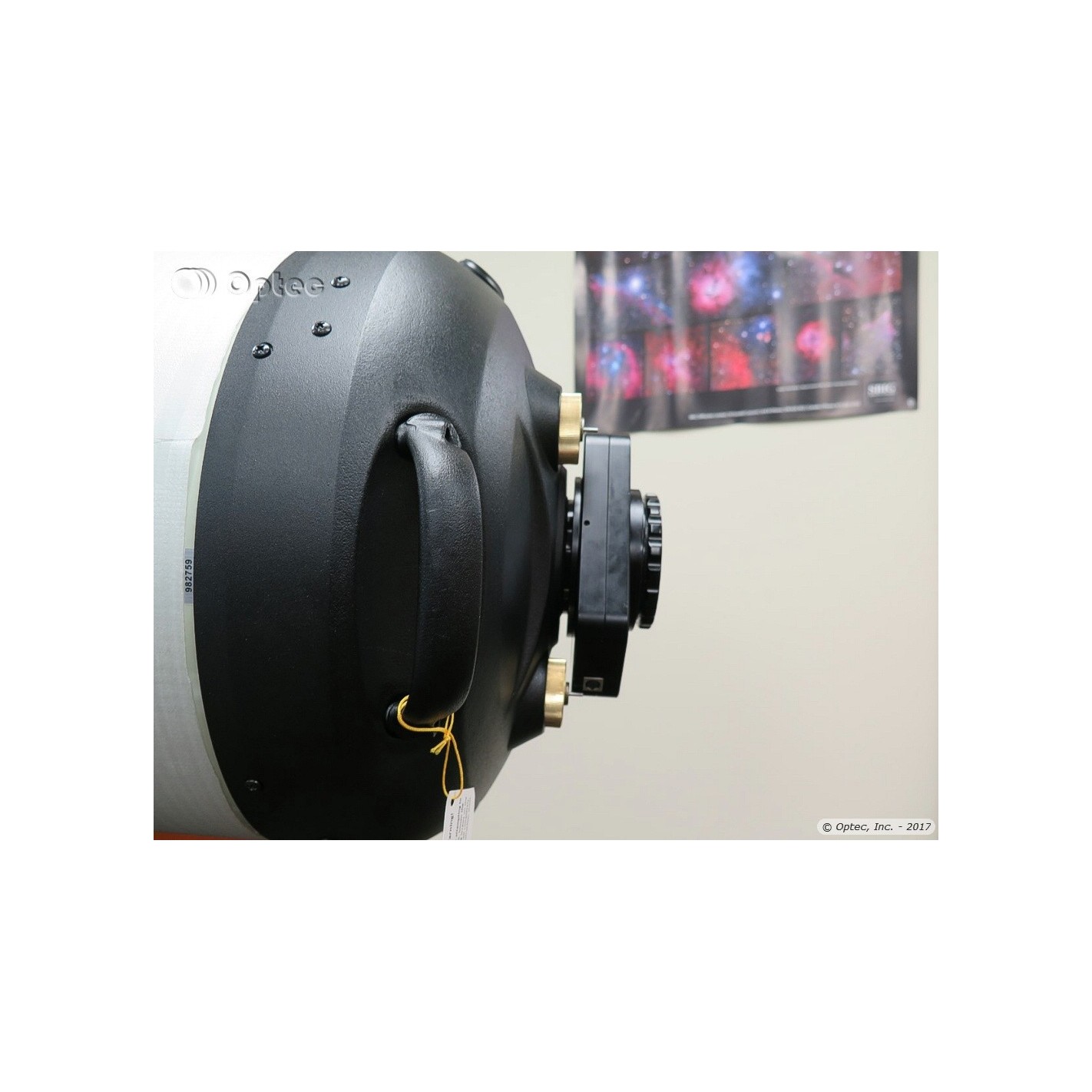

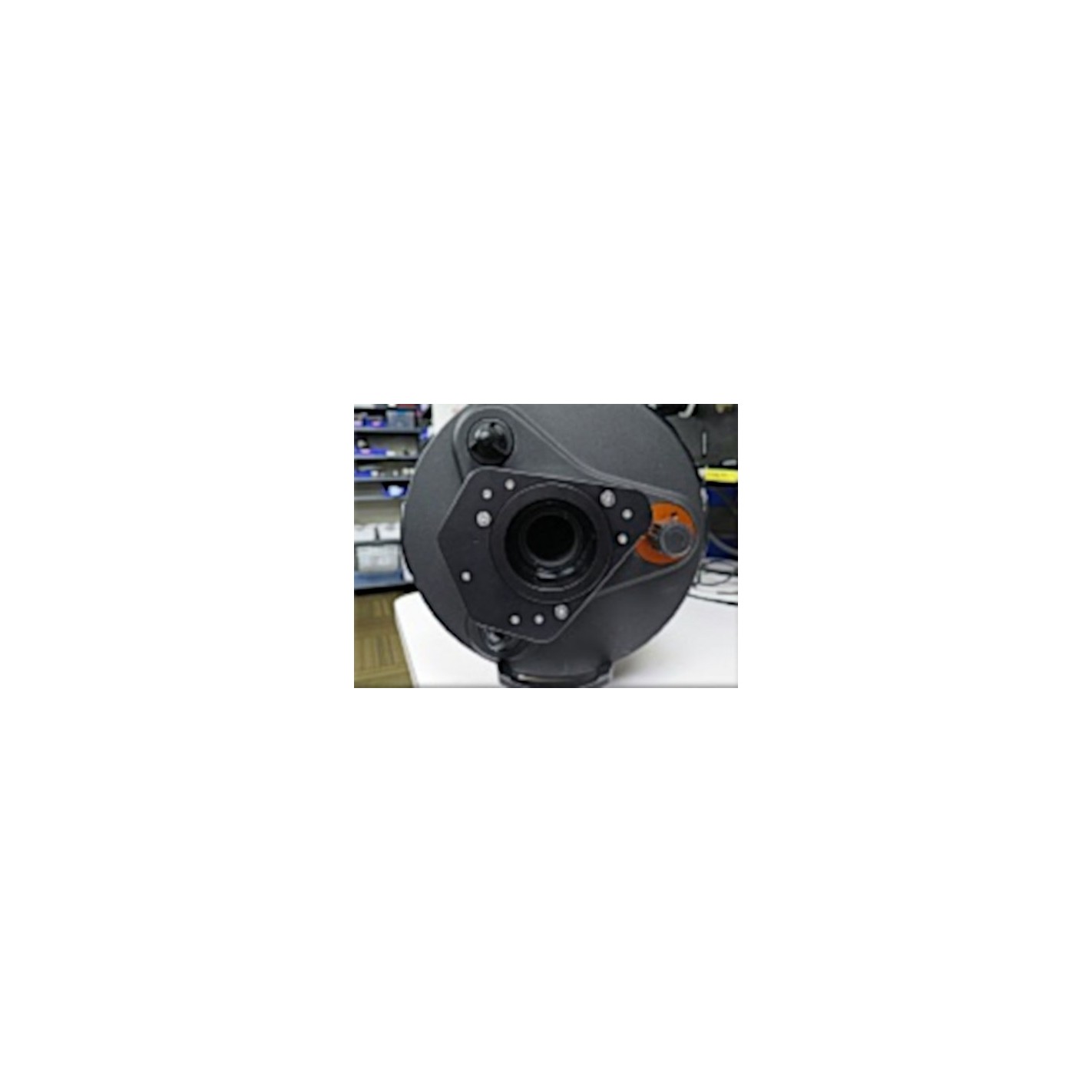

A forma do TCF-Leo foi concebida para se ajustar perfeitamente entre os botões de bloqueio e de focagem do escopo de spotting do EdgeHD C-11 OTA Celestron. Com uma distância de centro a borda de aproximadamente 2,2 polegadas (55 mm), o TCF-Leo funciona excepcionalmente bem com a guia no eixo Innovation Foresight, proporcionando espaço para câmaras grandes e rodas filtrantes em qualquer uma das bordas planas do TCF-Leo. Além disso, o receptor 3600 do TCF-Leo encaixa directamente na grande porta de 3 polegadas do Selector de Instrumentos Perseus para focagem ultra-fina de uma câmara de grande formato.
Para os proprietários dos escopos EdgeHD Celestron C1400 C1400, Optec oferece um conjunto de botões de substituição para os botões de bloqueio originais que proporcionam folga para o TCF-Leo. O Sure-Lock Mirror Mount Clutch Upgrade #19792 inclui dois manípulos de bloqueio de latão de substituição que são facilmente instalados sem ferramentas.
Com os adaptadores padrão Optec do lado do telescópio e da câmara, quase qualquer sistema de imagem pode ser configurado para um determinado telescópio.
Como focalizador completo de 3 polegadas, o TCF-Leo aceita qualquer um dos adaptadores OPTEC-3000 desenvolvidos para os focalizadores pesados TCF-S3 e TCF-Lynx3. O adaptador opcional de centragem de precisão permite que qualquer ocular grande de 2 polegadas ou diagonal seja acrescentado atrás do focalizador. Os utilizadores que façam observações visuais irão certamente apreciar o controlador portátil FocusLynx com botão rotativo de focagem fina para ajuste sem contacto do foco do telescópio.

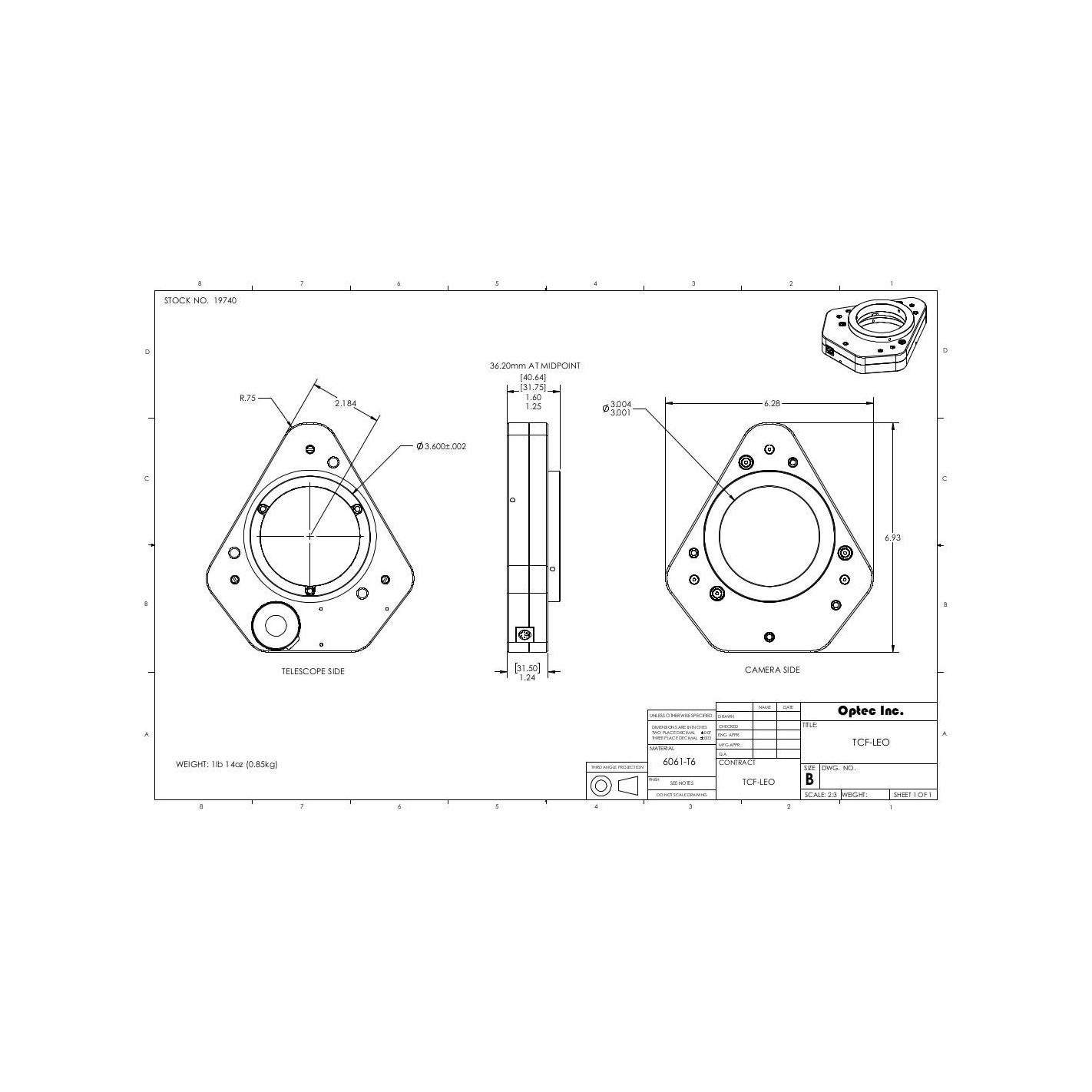

Especificações do TCF-Leo
- Espessura total: 1,25" (31,8 mm) a 1,6" (40,6 mm)
- Viagem do focalizador: 0,35" (8,9 mm)
- Ponto médio do focalizador: 1,425" (36,2 mm)
- Total de passos de viagem: 112.000 degraus
- Resolução do passo: 0,08 microns
- Peso: 0,85 kg
- Capacidade de carga útil: 9 kg
- Montagem lateral do telescópio: dovetail OPTEC-3600
- Montagem lateral da câmara: tubo OPTEC-3000 de 3 polegadas
- Sistema de controlo: controlador FocusLynx (incluído)
Especificações do controlador FocusLynx
- Controlo de motores passo-a-passo: motores passo-a-passo bipolares e unipolares
- Resolução: controlador de 16 bits com um alcance de 65.535 passos por focalizador
- Ligação ao PC: USB / série, Ethernet ou WiFi 802.11 opcional
- Controlo manual: 2 botões opcionais com leitura digital
- Ligação WiFi: 802.11b / g compatível opcional
- Segundo passo-a-passo: opcional, placa filha plug-in
- Alimentação de entrada: 12VDC fonte de alimentação universal (110 a 230VAC entrada)
- Energia alternativa: voltagem da bateria de campo (13,8VDC) com tomada opcional para isqueiro de carro
- Drivers de software: servidor local ASCOM, drivers nativos X2 para TheSky X
- Portos de ligação FocusLynx:
- Focusor 1: conector RJ45 para Cat-5e / Cat-6 padrão para o Focusor
- Focusor 2: cartão opcional de segunda passagem para conector RJ45,
- Potência: entrada 12VDC, conector 2,5 x 5,5 mm, pino central positivo
- Rede: conector Ethernet RJ45 padrão
- Controlador portátil: conector RJ22 (para cabo telefónico padrão do aparelho de telefone)
- Serial: conector RJ12 para USB / cabo série Optec (incluído).
O pacote inclui:
- TCF-Leo Focalizador de Perfil Baixo
- controlador FocusLynx
- Cabo de comunicações USB / série Optec, 1,8m de comprimento
- CAT-5e / CAT-6 cabo Ethernet, 1,8m de comprimento
- 12VDC 1.25A fonte de alimentação - 110-240VAC entrada
- Cabo de encaixe doméstico compatível com UL / CSA
