Baader Steeldrive II motor focuser para Diamond Steeltrack ® e outros focusers.
O objectivo do desenvolvimento do motor Baader Steeldrive II não foi simplesmente outro motor focuser, mas uma plataforma completa que pode ser adaptada às necessidades individuais dos astrónomos amadores. É por isso que o "cérebro" do Steeldrive II não está localizado na pequena caixa do motor, mas num controlador separado que também fornece um teclado para controlo manual. É por isso que o "cérebro" doSteeldrive II não está localizado na caixa do pequeno motor, mas sim num controlador separado que também fornece um teclado para controlo manual.
Com um focalizador motor Steeldrive II, pode controlar automaticamente o seu focalizador com um computador, bem como utilizar as teclas do controlo manual para uma focalização precisa e sem vibrações.

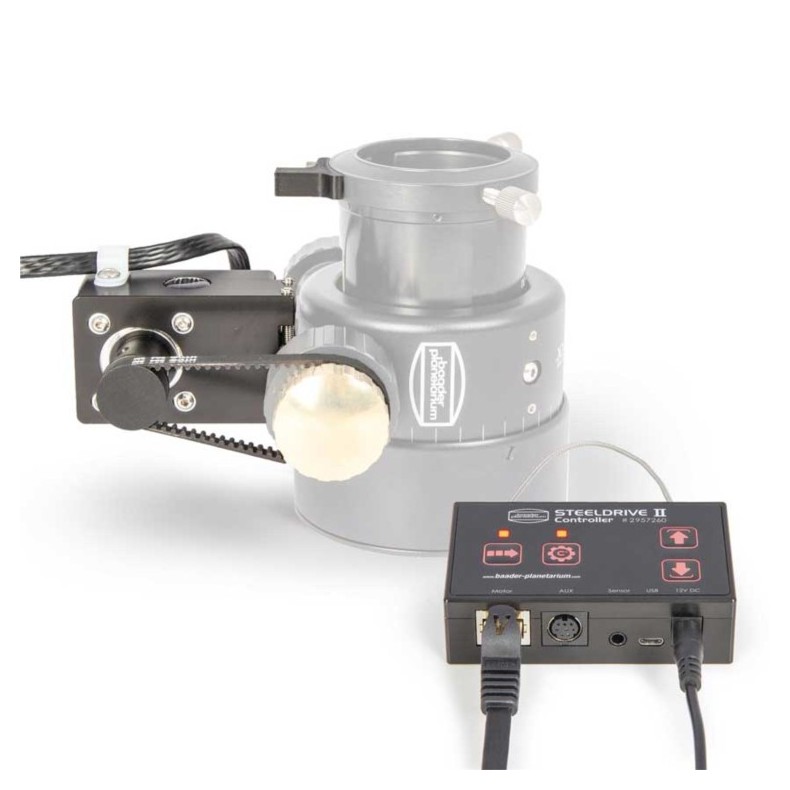

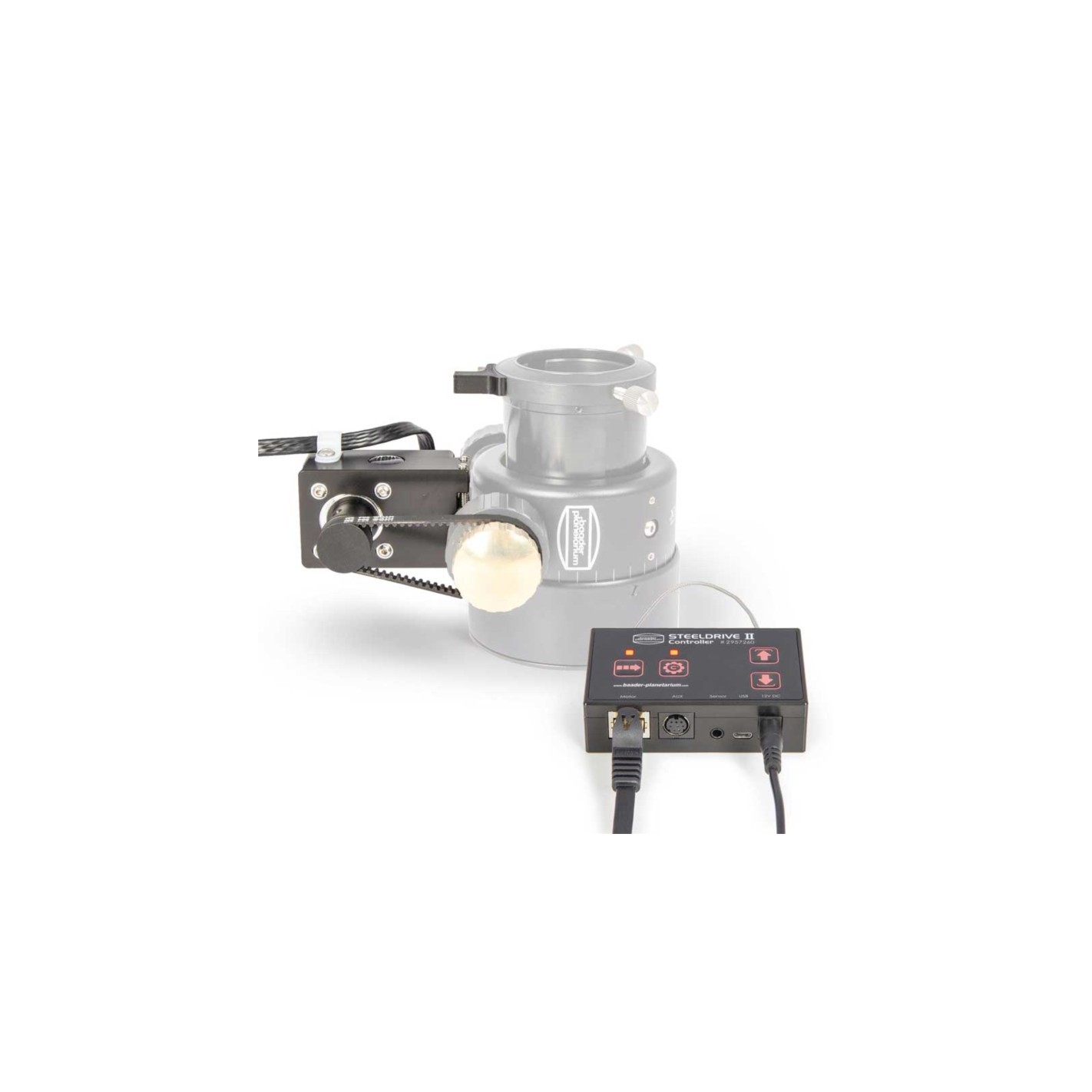

O Steeldrive II consiste numa unidade motorizada, que é ligada com uma correia dentada ao controlo do focalizador para operação sem folgas, e uma unidade de controlo com electrónica, que também funciona como um controlo manual. Até dois sensores de temperatura podem ser ligados ao mesmo tempo, um na unidade motora e outro na unidade de controlo. Está incluído um sensor com o conjunto Steeldrive II para compensar automaticamente a deriva, se houver grandes diferenças de temperatura.
Uma unidade de controlo pode controlar uma unidade motora de cada vez, mas pode utilizar um computador para controlar vários controladores em paralelo.
O motor é concebido para se mover para uma posição armazenada com a maior precisão quando usado em conjunto com o sensor giroscópio, mesmo que tenha de mover vários quilogramas durante o percurso completo do focalizador!

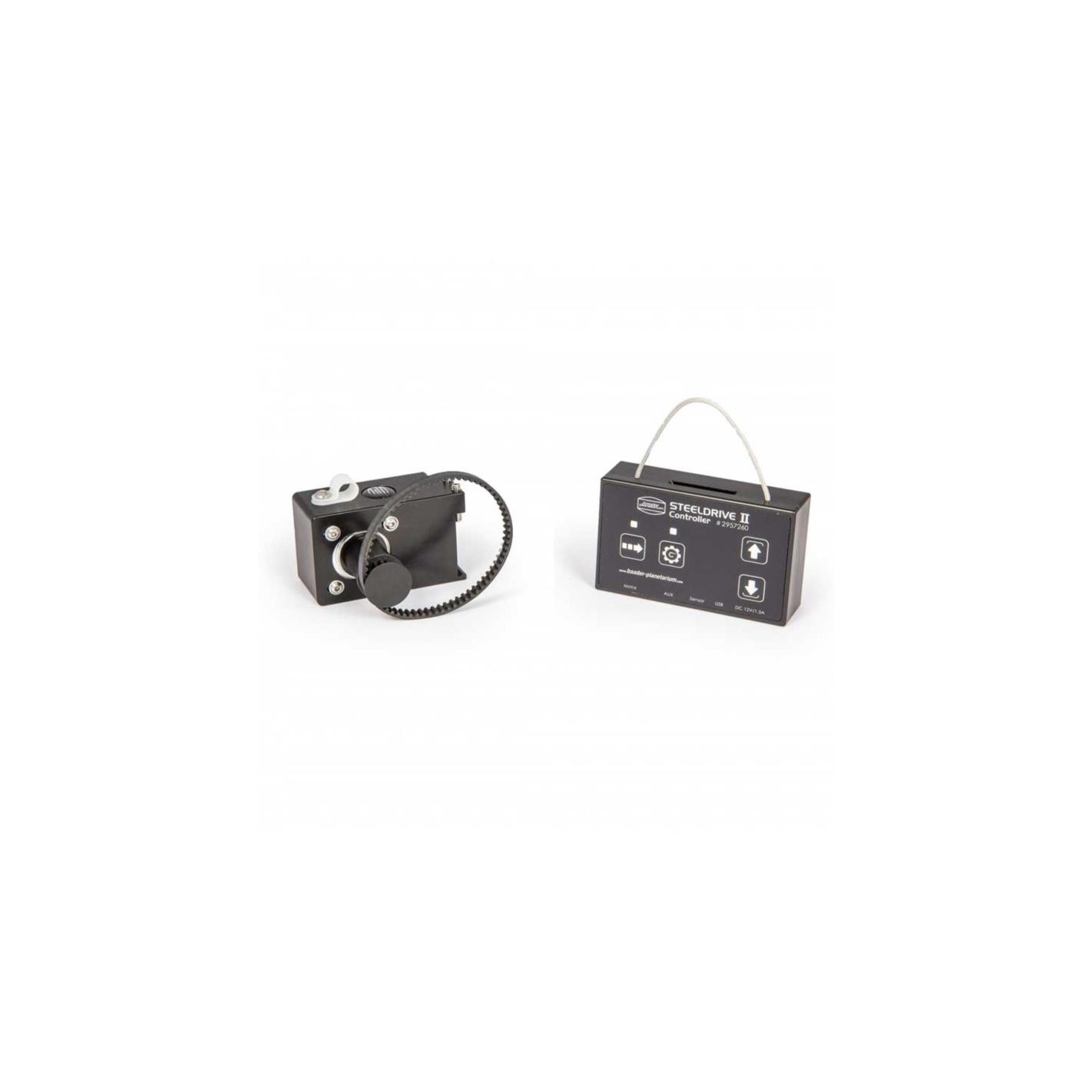

O focalizador do motor Steeldrive II inclui:
Controlador Baader Steeldrive Mark II
Uma unidade de motor com correia de transmissão e um cabo de ligação de 3 mt de comprimento. Pode ser ligado a todos os focalizadores Baader Steeltrack ® e Diamond Steeltrack ®.
Um suporte magnético impresso em 3D para o sensor de referência, que pode ser ligado ao focalizador. Para os focalizadores Baader Diamond Steeltrack ®, um anel magnético metálico # 2957264 está disponível como acessório.

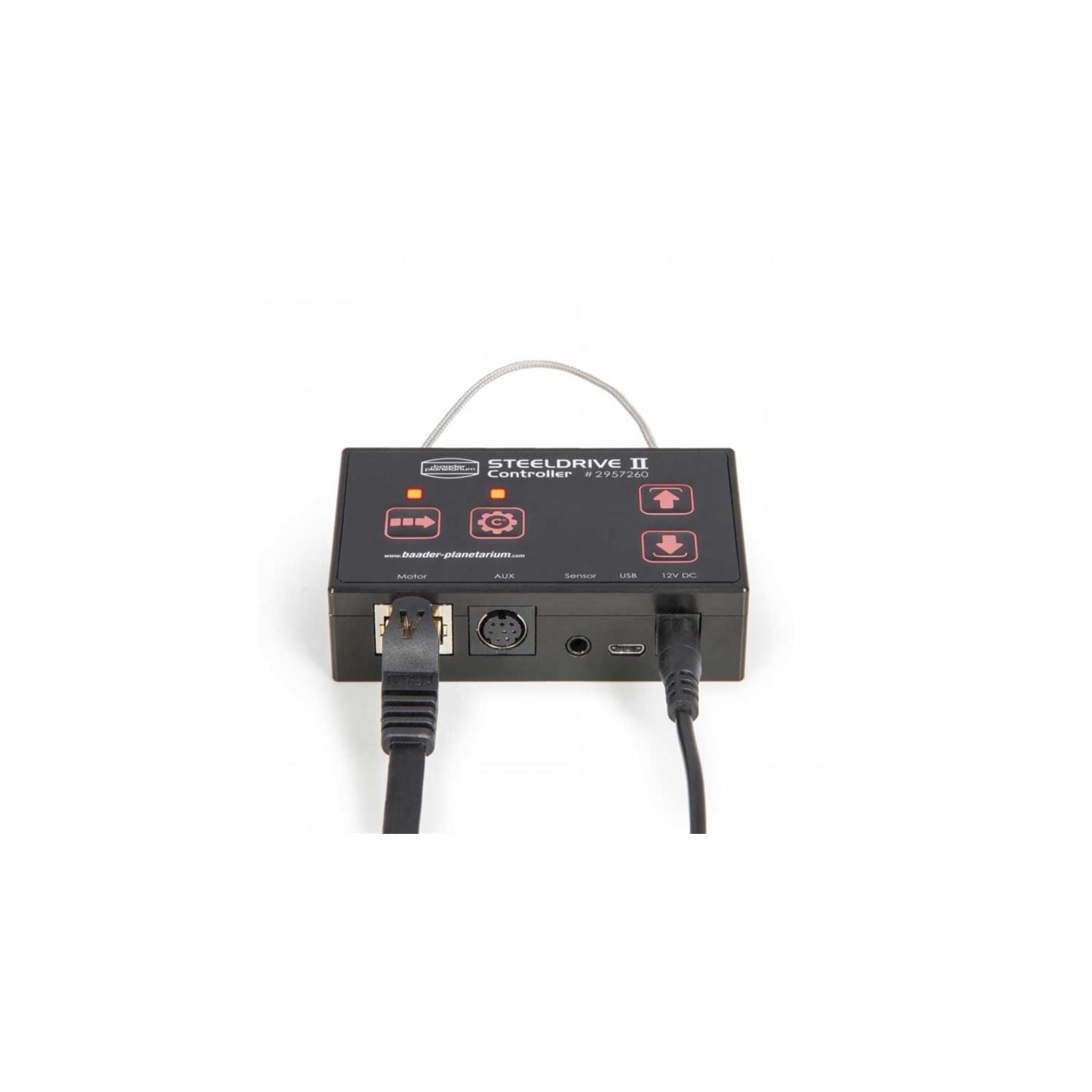

Um controlador Steeldrive II com funcionamento intuitivo e teclas para controlo manual, incluindo cabo USB de 3 mt
Um sensor de temperatura com cabo de 1 mt, também compatível com controlo de protecção contra o orvalho.
Alimentação 12V / 1.5A, alimentação universal para a UE, GB e EUA.
Software SteelGO e controlador ASCOM para controlar vários focalizadores motorizados com um PC (para download)
Características:
Focalização de alta precisão com cargas pesadas.

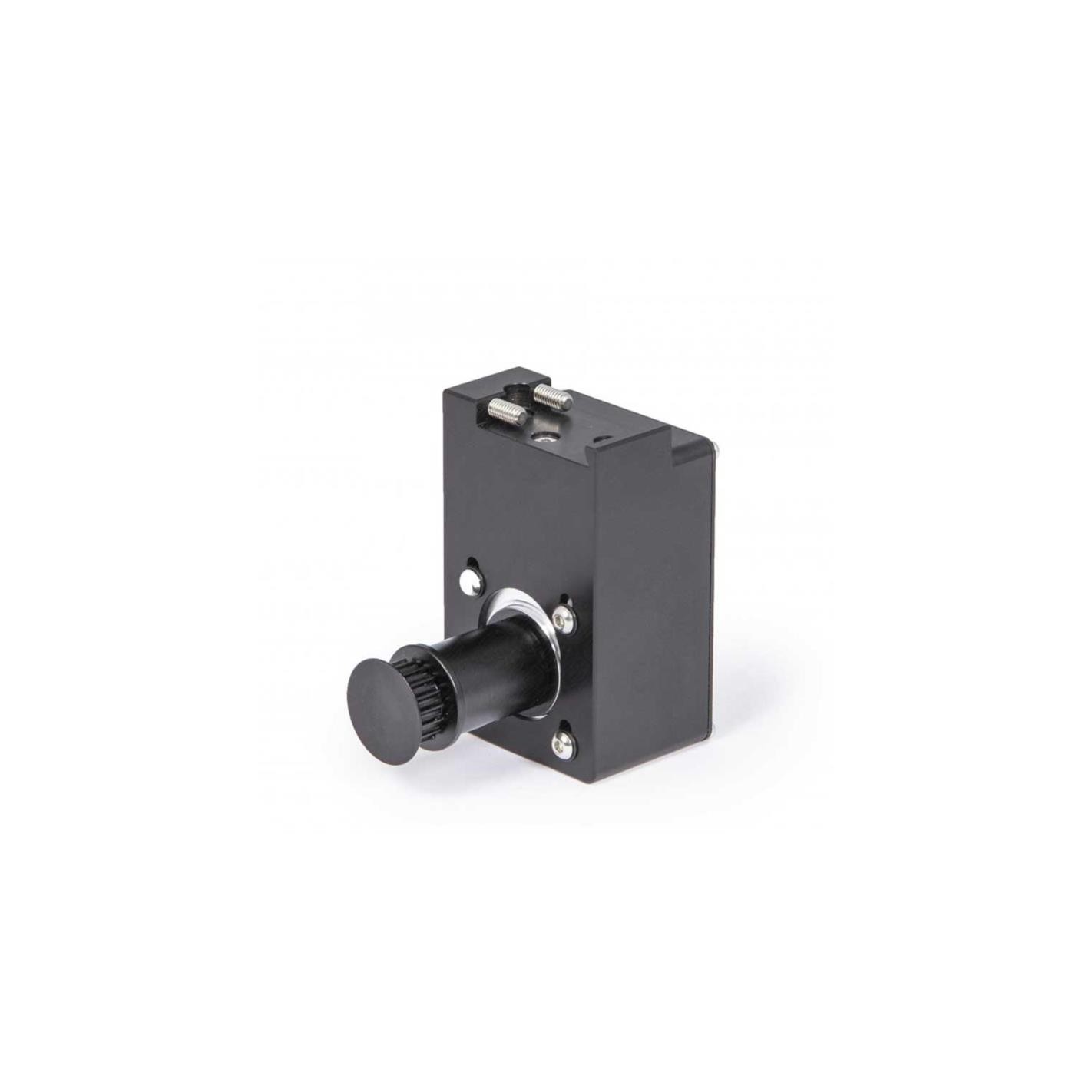

O motor passo-a-passo de alto torque é ligado directamente ao focalizador através de uma correia dentada. Isto elimina a folga (e a potencial causa de defeitos) induzida pelas caixas de velocidades que teriam de ser utilizadas com motores de menor potência. O Steeldrive II pode mover rapidamente cargas de até 8 kg com elevada precisão. Aresolução de focagem é de 2,5µm.
Operação intuitiva; controlo manual intuitivo torna possível encontrar e guardar o ponto de focagem muito rapidamente. Hávários modos disponíveis para mover o focalizador:
Modo normal: o focalizador move-se enquanto uma tecla é premida.
Modo por turnos: cada tecla premida move o focalizador a uma distância configurável no software SteelGo (por exemplo, 0,1 mm) 0,1 mm).
Modo de passo único: cada pressão de tecla move o focalizador o mais pequeno possível (aprox. 2,5 micrómetros).
A definição dos limites, a eliminação e reinicialização das posições e a (des)activação do controlo de temperatura também pode ser efectuada com o controlo manual. O brilho da luz de fundo e os LEDs de estado também são configuráveis.

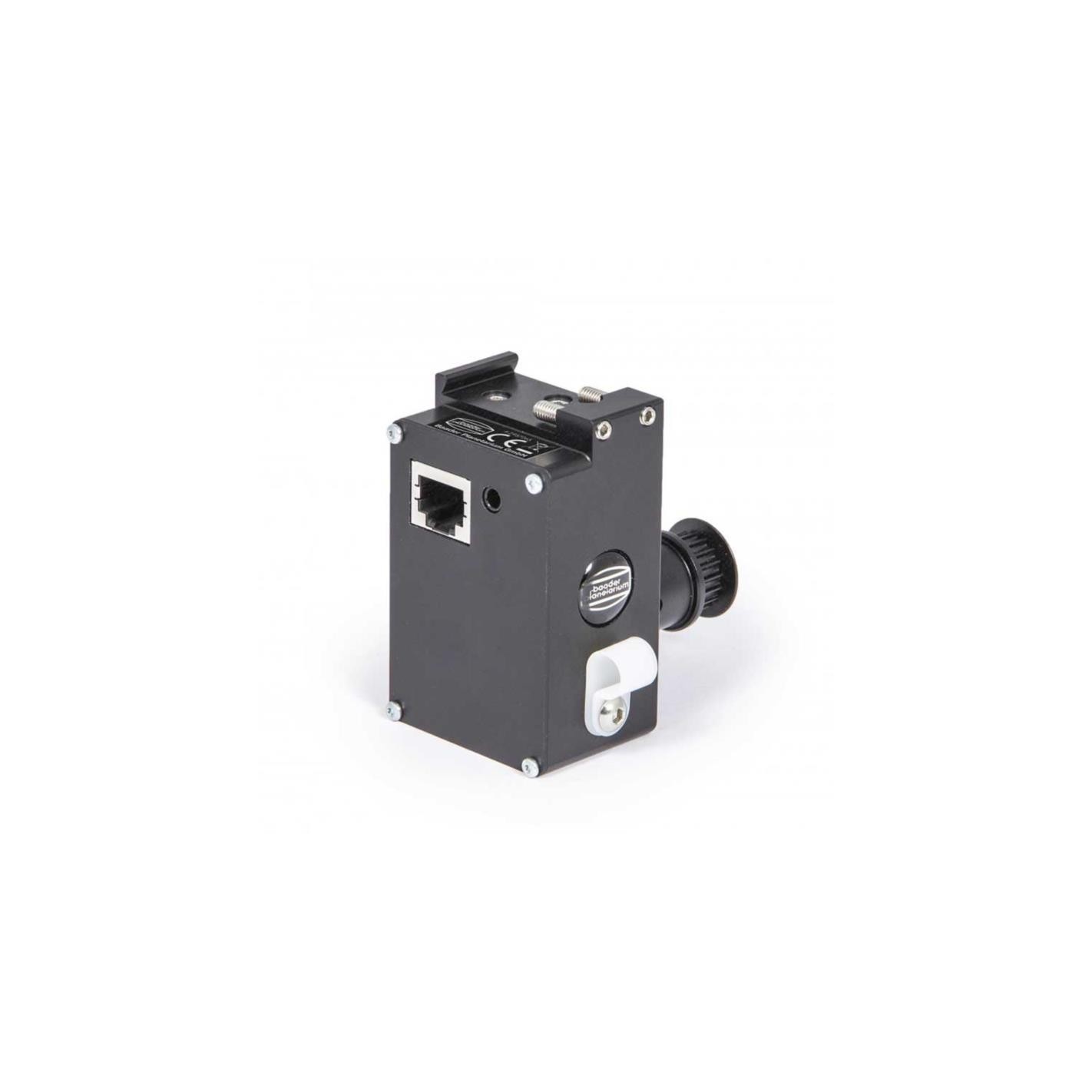

Sensor de movimento sem contacto; A unidade motora Steeldrive II tem um sensor de rotação sem contacto (sem desgaste) (sensor de efeito de Hall-effect). É activado por um íman ligado à parte móvel do focador. Permite uma localização precisa e uma focalização repetível das posições absolutas armazenadas, bem como a referência da paragem mecânica. Uma montagem simples para este íman está incluída no kit e ligada ao focalizador. Para os focalizadores Baader Diamond Steeltrack ®, está disponível opcionalmente um adaptador metálico.
No entanto, o Steeldrive II também pode ser utilizado sem o sensor de orientação, uma vez que a posição absoluta é mantida num tampão eeprom circular persistente. Mesmo que ocorra uma falha de energia, a posição absoluta é carregada quando o Steeldrive II é reiniciado, desde que o focalizador não tenha sido movido à mão.
Compensação de temperatura; Dois sensores digitais de temperatura podem ser utilizados simultaneamente. Um pode ser ligado ao motor e o outro à unidade de controlo. Para compensação automática de temperatura, pode seleccionar o sensor específico a utilizar, ou pode utilizar a temperatura média de ambos os sensores (por exemplo, medir a temperatura acima e abaixo do tubo telescópio, ou dentro e fora), de acordo com as suas necessidades. O factor de compensação de temperatura é calculado, por exemplo, com o software SteelGO e pode então ser armazenado localmente na unidade de controlo Steeldrive II. O período de compensação e o limiar ?T também podem ser definidos. A compensação de temperatura também pode ser utilizada em modo de funcionamento autónomo (sem computador ligado).
12V / 1A saída de potência PWM (controlável por PID)
O Steeldrive II possui uma saída de potência de 12V / 1A. Pode ser usado com um cabo adaptador opcional disponível da porta AUX do controlador Steeldrive II para aquecedores de condensação comuns até 10W. A potência pode ser definida no software SteelGo ou pode ser definida a temperatura desejada para um dos sensores de temperatura. Isto evita o aquecimento indesejado do telescópio, mantendo o escudo de orvalho imediatamente acima do ponto de orvalho. Também pode ser utilizado para controlar a temperatura exacta (+/- 0,1°C) de, por exemplo, filtros ópticos.
Fabricado na Alemanha.
Na nossa oficina, todas as peças mecânicas são fresadas CNC a partir de alumínio. As placas electrónicas são também concebidas e fabricadas na Alemanha. Utilizamos apenas componentes electrónicos de alta gama. As placas de circuito electrónico são adicionalmente revestidas para protecção.
Baixo consumo de energia
A corrente do motor é automaticamente reduzida enquanto está a ser mantida. O Steeldrive II consome aproximadamente 0,7 W.
