Modelo de câmara QHY CMOS QHY5III462C Cor

O sensor IMX462 é retroiluminado e incorpora uma nova tecnologia que lhe confere uma vantagem significativa em relação a outras câmaras planetárias: em primeiro lugar, o sensor IMX462 possui sHCG (ganho de conversão super elevado) para um ruído de leitura muito baixo com um ganho elevado. Isto é ideal para empilhar centenas ou milhares de imagens planetárias curtas. Em segundo lugar, é excecionalmente sensível no NIR.

Nesta última geração de sensores, a parte do fotodíodo do pixel é fisicamente mais profunda do que nos anteriores sensores BSI da Sony, permitindo que os fotões de maior comprimento de onda penetrem mais profundamente no substrato. Este facto aumenta drasticamente a sensibilidade do sensor à luz vermelha e infravermelha próxima (NIR). Os filtros RGB nos píxeis tornam-se transparentes nos comprimentos de onda NIR, pelo que o sensor apresenta uma sensibilidade máxima quase igual à luz NIR e à luz no espetro visível.

O pico de QE no NIR em torno dos 800 nm é tão elevado como o pico de QE nos comprimentos de onda visíveis. Para os fotógrafos planetários que utilizam um filtro de metano que deixa passar a luz à volta dos 880 nm, isto são boas notícias.

BSI

Uma das vantagens da estrutura CMOS retroiluminada é a melhoria da sensibilidade. Num sensor típico com iluminação frontal, os fotões provenientes da lente que entram na camada fotossensível do sensor têm de passar primeiro pela cablagem metálica que se encontra por cima da camada fotossensível. A estrutura de cablagem reflecte alguns dos fotões e reduz a eficiência do sensor.

No sensor retroiluminado, a luz entra na superfície fotossensível pelo lado oposto. Neste caso, a estrutura de cablagem integrada do sensor está localizada abaixo da camada fotossensível. Como resultado, mais fotões de entrada atingem a camada fotossensível e mais electrões são gerados e captados no poço do pixel. Esta relação entre a produção de fotões e de electrões é designada por eficiência quântica. Quanto mais elevada for a eficiência quântica, mais eficiente é o sensor na conversão de fotões em electrões e, por conseguinte, mais sensível é na captação de uma imagem de algo ténue.

Sensibilidade alargada aos infravermelhos próximos

Logicamente, poder-se-ia pensar que cada geração de sensores Exmor se basearia e incorporaria todas as melhorias da geração imediatamente anterior. No entanto, não foi esse o caso com os sensores Exmor R de quinta geração.

Os primeiros sensores retroiluminados utilizavam poços de píxeis menos profundos (como os modelos de terceira geração com iluminação frontal) do que os píxeis fisicamente mais profundos da quarta geração. Assim, enquanto a estrutura retroiluminada aumentava a sensibilidade na gama visível em 2X, os píxeis menos profundos não melhoravam o NIR. A resposta a esta questão é dada pelos mais recentes sensores Sony Exmor R de sexta geração, como o IMX462. A utilização de píxeis fisicamente mais profundos, juntamente com a estrutura retroiluminada, melhorou drasticamente a sensibilidade do sensor aos comprimentos de onda do visível e do infravermelho próximo.

Modo SHCG

Outra vantagem do QHY5III462 é a capacidade de "ganho de conversão super elevado" da câmara. Ao utilizar uma capacitância mais baixa, uma pequena quantidade de carga pode ser convertida numa tensão elevada, resultando numa maior sensibilidade em condições de pouca luz. O ruído de leitura da QHY5III462 no modo de ganho elevado é tão baixo como 0,5 electrões!

As exposições de teste abaixo demonstram a melhoria em baixa luminosidade em relação ao sensor IMX290. A imagem QHY5III462C está à esquerda e a imagem QHY5III290C correspondente está à direita. As condições de pouca luz e as exposições são idênticas para cada par de imagens superior e inferior e foi instalado um filtro UV/IR para cada câmara. Assim, este teste demonstra o aumento da sensibilidade e da relação sinal/ruído da QHY5III462C em relação à QHY5III290C sob as mesmas condições apenas no espetro de luz visual.

Imagens a cores e monocromáticas com uma câmara

A matriz de filtros da IMX462 utiliza filtros de corantes orgânicos. Estes filtros são muito eficientes nos comprimentos de onda visíveis, mas tornam-se completamente transparentes no NIR. Por este motivo, um bom equilíbrio de cores RGB requer um filtro UV/IR externo que bloqueie os comprimentos de onda NIR.

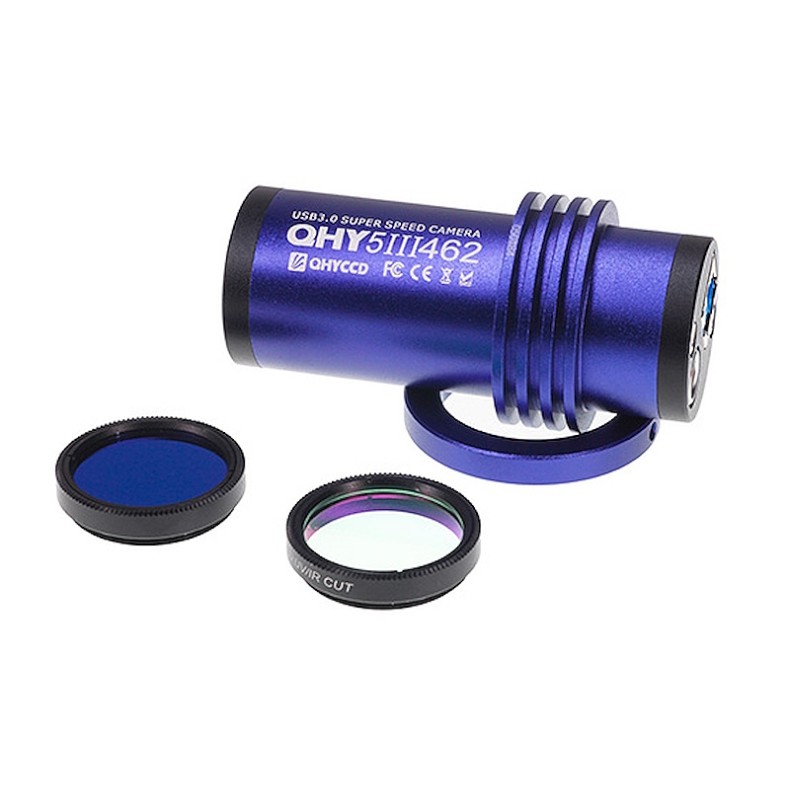

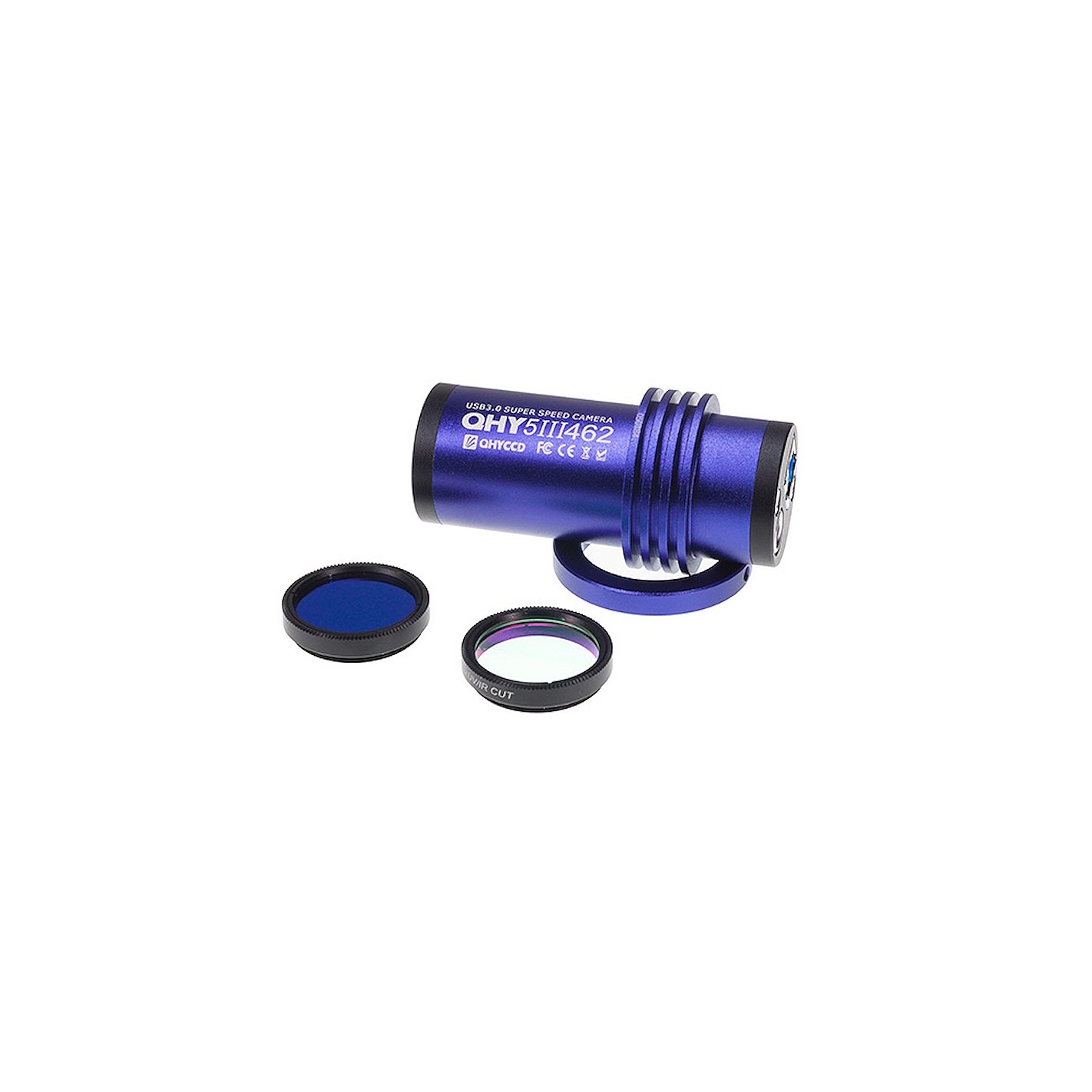

Muitas câmaras a cores incorporam este filtro UV/IR na câmara ou na janela ótica para obter imagens a cores normais. No entanto, para tirar o máximo partido das capacidades do sensor 462C, na câmara QHY5III462C a janela ótica tem apenas um revestimento AR sem bloqueio de UV ou IV. Em vez disso, a câmara QHY5III462C inclui dois filtros de 1,25″ aparafusados, um filtro de corte UV/IR para isolar os comprimentos de onda visíveis para imagens RGB normais e um filtro IR850 que corta os comprimentos de onda visíveis mas deixa passar os comprimentos de onda superiores a 850 nm.

Especificações

Curvas

Dimensões mecânicas

Acessórios
