DESCRIÇÃO DO PRODUTO

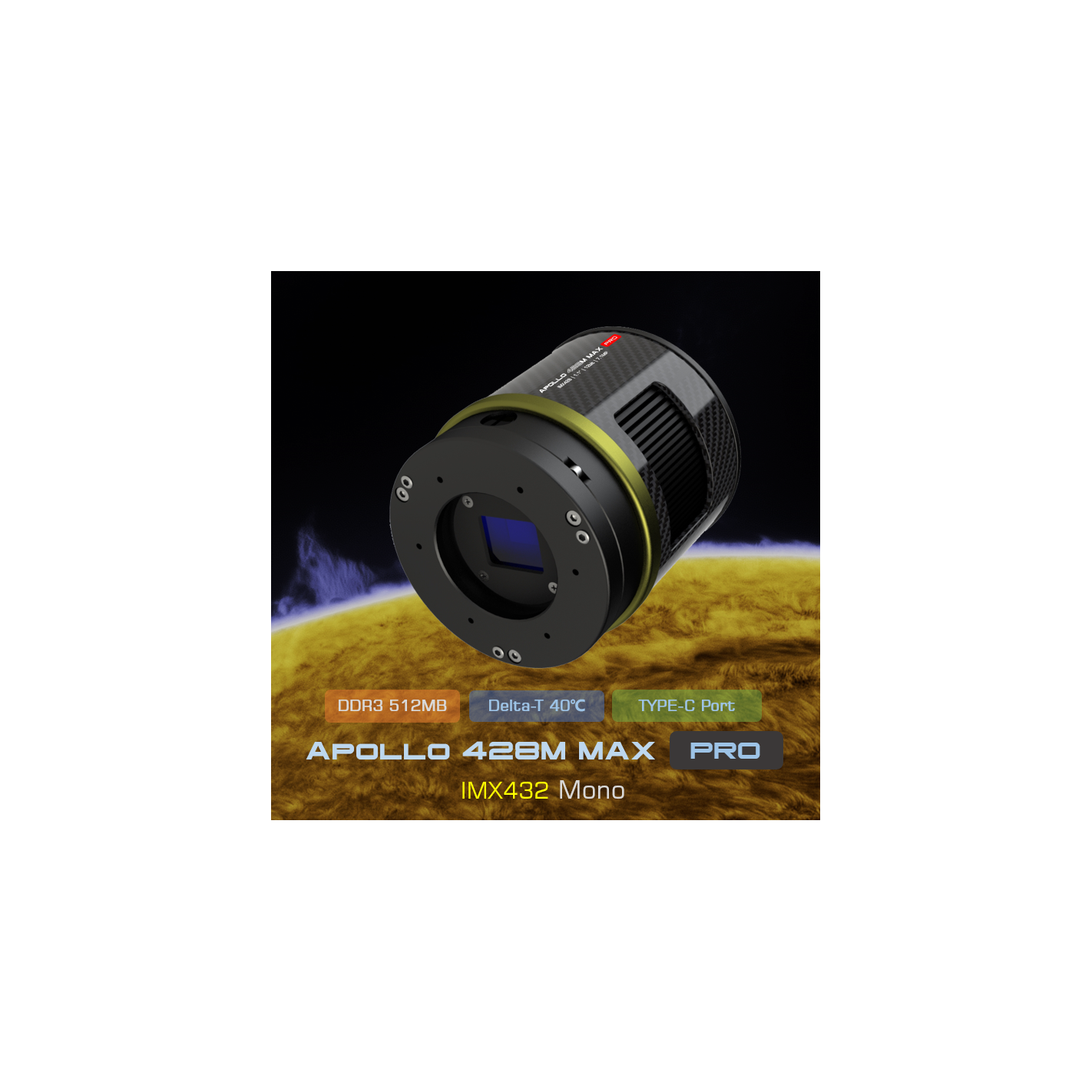

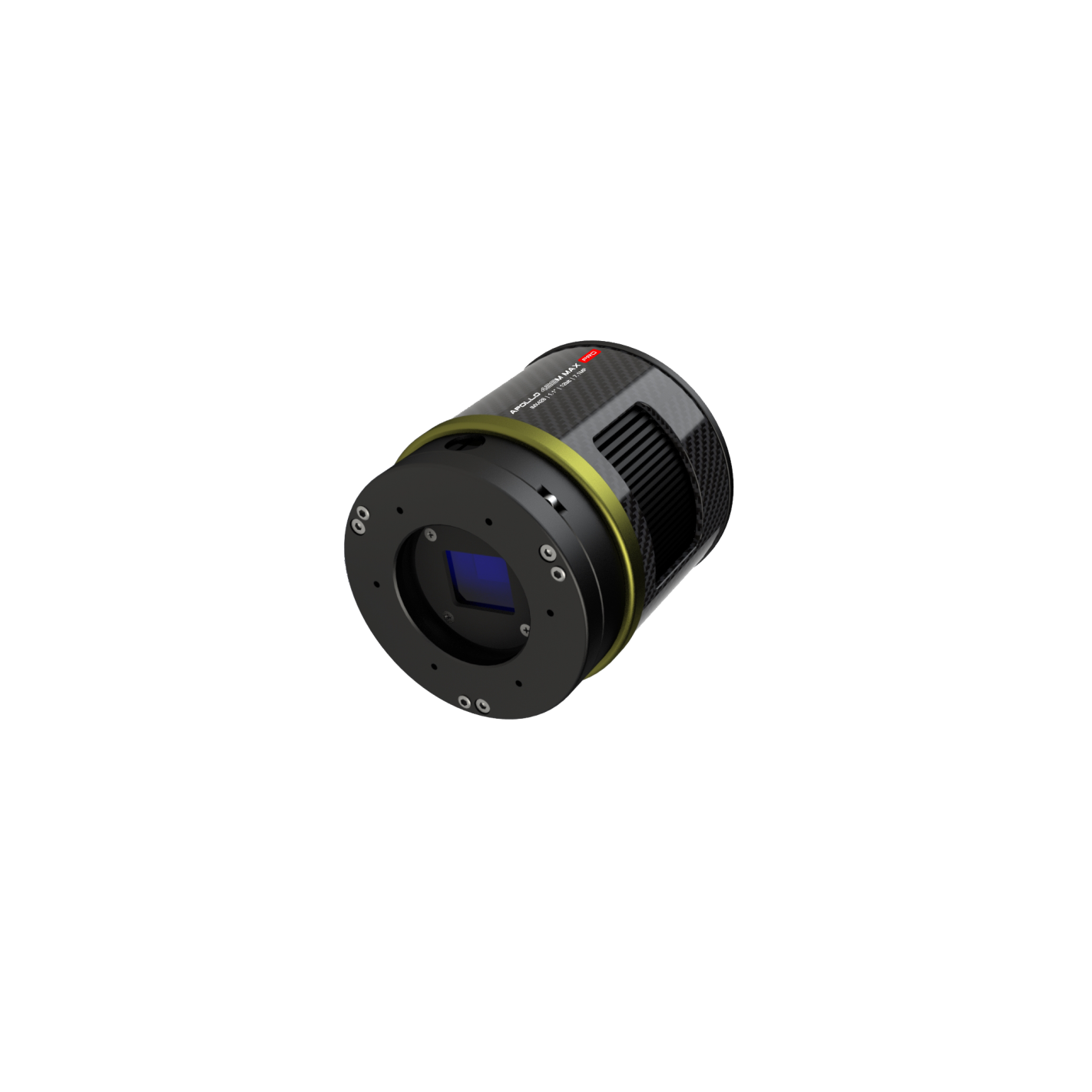

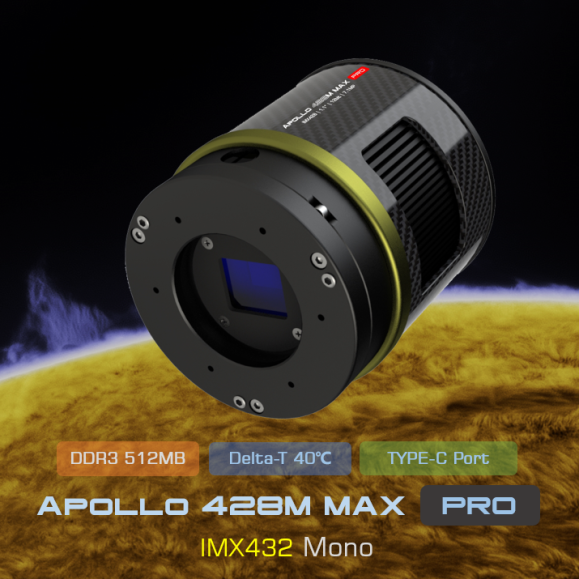

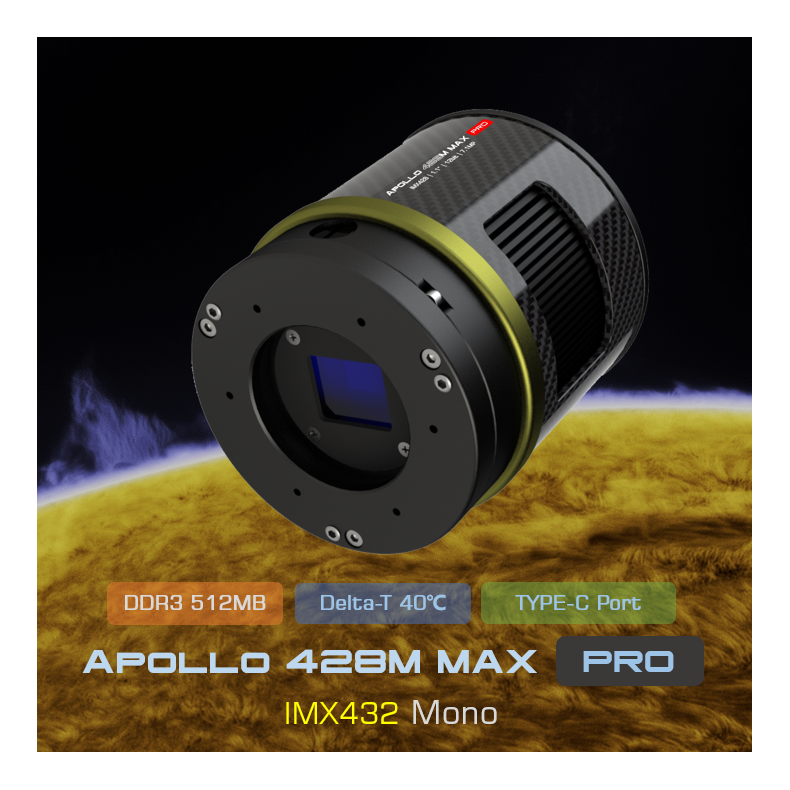

A câmara Apollo 428M MAX Pro é uma verdadeira câmara refrigerada desenvolvida pela Player One Astronomy para a captação de imagens solares. A câmara Apollo-M MAX Pro adopta um sensor monocromático Sony IMX428 de formato de 1,1". O tamanho do pixel de 4,5 um suporta uma profundidade de poço de 25,3 ke com um total de 7,1 MP (a resolução é 3216*2208) e a diagonal é de 17,5 mm .
Tecnologia PREGIUS
A Apollo 428M MAX Pro baseia-se na tecnologia Pregius de terceira geração da Sony, uma tecnologia de obturador global utilizada em sensores CMOS.
Formato
A Apollo 428M MAX Pro tem um formato de 1,1″, o maior sensor de toda a série de câmaras solares atualmente, e este tamanho é suficientemente grande para captar imagens.
Tamanho do pixel
A dimensão dos píxeis de 4,5 um é metade da da câmara IMX432, o que significa que terá 4 vezes a resolução da clássica câmara Apollo-M MAX.
DESTAQUES:
Modo BIN
A Apollo 428M MAX Pro tem um tamanho de pixel de 4,5 um, metade do tamanho da Apollo-M MAX. Se utilizarmos o bin2, parecer-se-á mais com uma Apollo-M MAX, e o modo de combinação de 3 compartimentos terá algumas vantagens:
Modo BIN2 por hardware MONO8 : total até 4x (100Ke), ADC de 10 bits, FPS até 135 FPS .
Modo BIN2 por hardware MONO16 : total até 4x (100Ke), ADC de 12 bits, FPS até 109 FPS .
Modo BIN2 do software MONO16 (modo de soma): poço completo até 4x (100 Ke), profundidade de bits até 14 bits, FPS permanecerá em 27 FPS.
Design de vanguarda

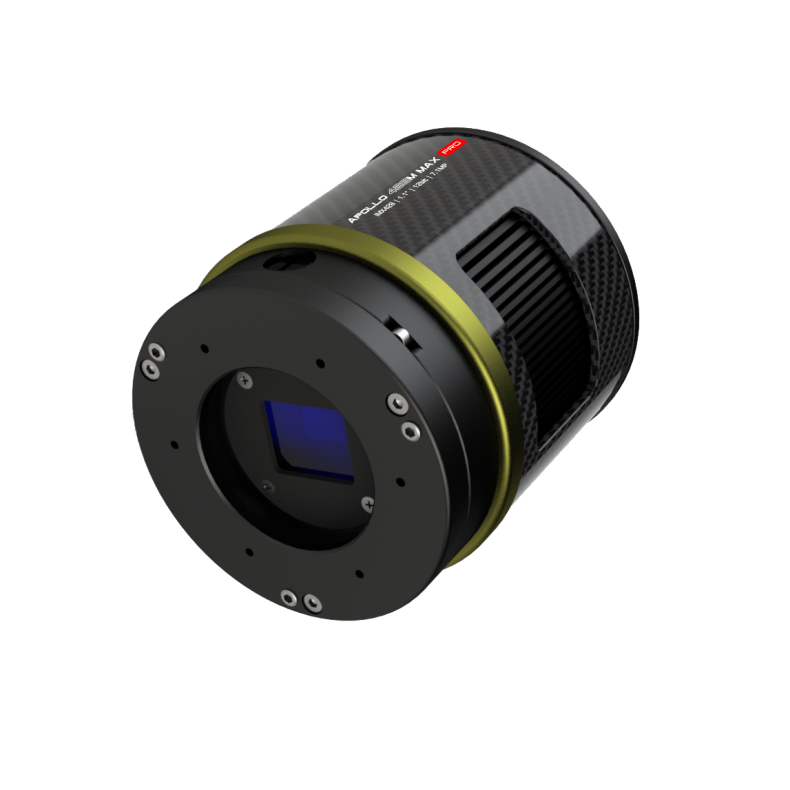

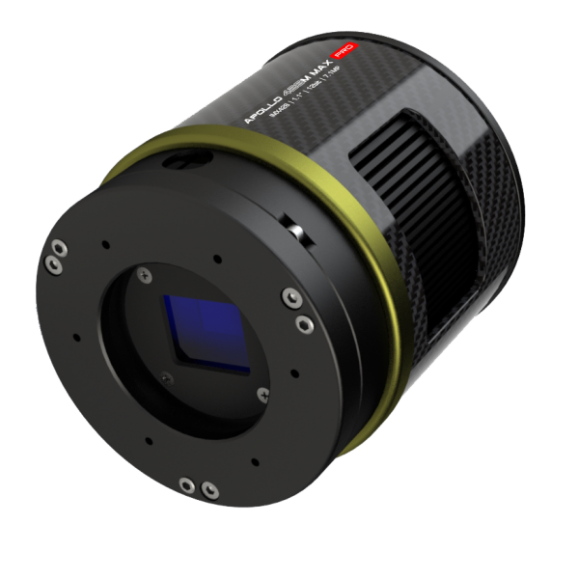

A câmara de refrigeração Apollo 428M MAX Pro utiliza o mesmo design da série de câmaras de refrigeração Ares, mas com uma pequena diferença! Com um corpo redondo, um esquema de cores dourado e preto e a utilização de fibra de carbono para manter o peso baixo e o aspeto de vanguarda. Também integrámos a placa de inclinação do sensor e a placa PCB anti-riscos. Esta série de designs torna a câmara não só leve e fresca, mas também funcional!
Placa basculante dianteira 3P e traseira 4P

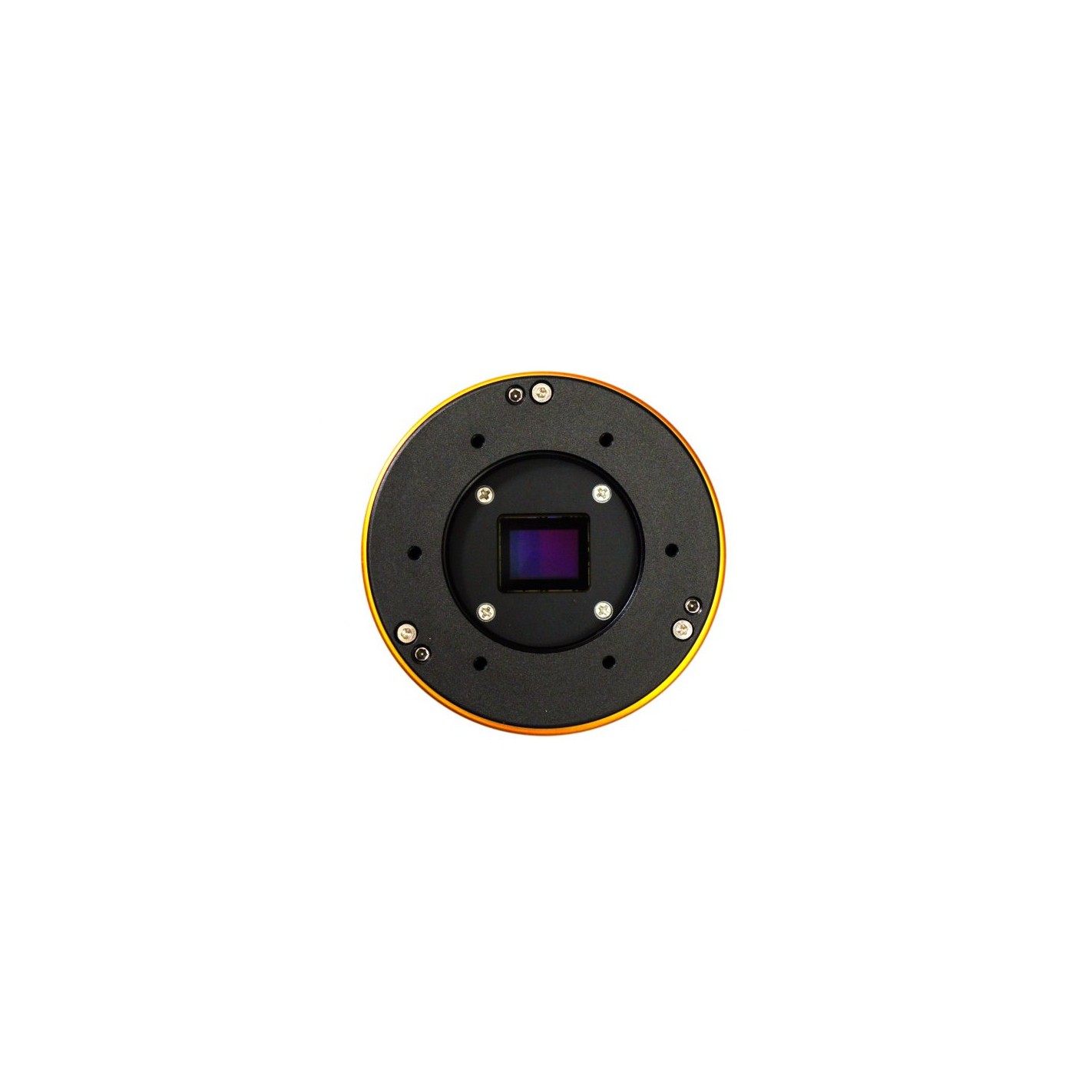

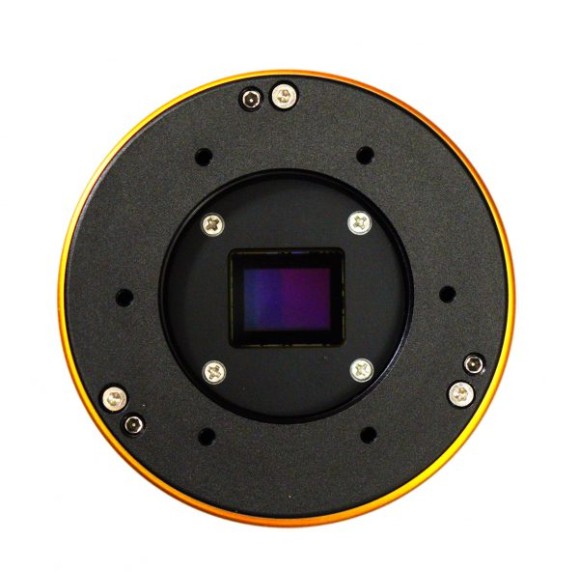

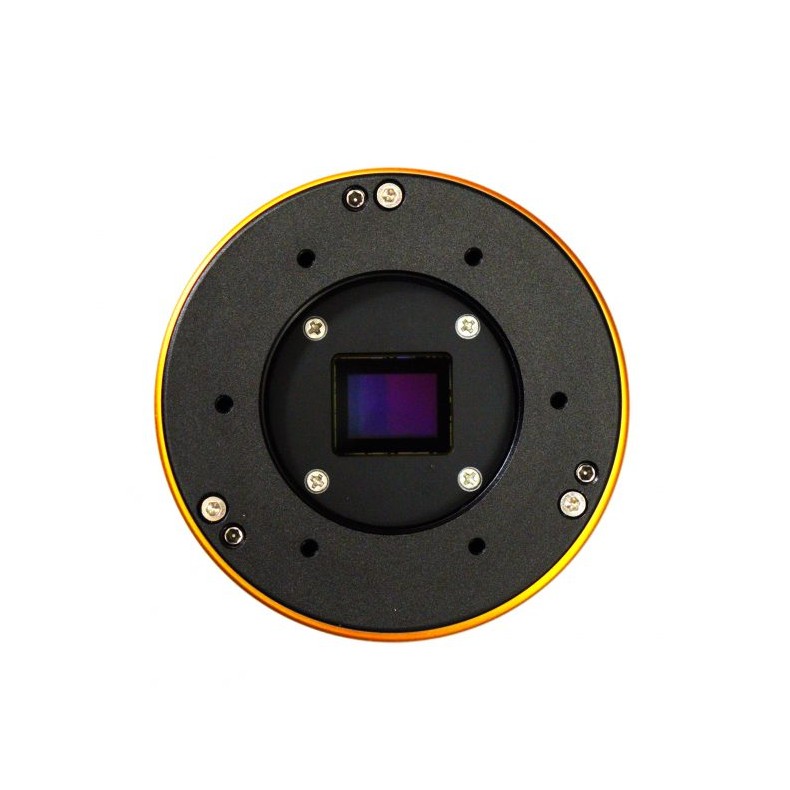

Ao fotografar objectos do céu profundo, a placa de inclinação do sensor pode ser utilizada para ajustar o ângulo de inclinação do sensor para tornar as estrelas nos cantos mais arredondadas. A câmara Apollo 428M MAX Pro possui uma placa de inclinação frontal e traseira para se adequar a todos os cenários de utilização.
A placa de inclinação frontal 3P é a parte predefinida da câmara; acreditamos que a maioria dos utilizadores já tem experiência com ela. Funciona bem em muitos cenários básicos.
A placa de inclinação traseira 4P é uma peça alternativa para a câmara, quando se utiliza a roda de filtro/caixa de filtro e o OAG com ângulo fixo, é necessária. Além disso, é conveniente para os utilizadores da RASA ajustarem o ângulo de inclinação do sensor.
A almofada de sombreamento de esponja de alta densidade incorporada pode bloquear a luz das fendas laterais sem qualquer fuga lateral.
Fibra de carbono e peso leve
A Apollo 428M MAX Pro utiliza fibra de carbono na caixa da câmara e o seu design estrutural foi optimizado para reduzir o peso. A câmara pesa apenas 420 gramas, o que a torna num dos modelos mais leves do mercado.
Arrefecimento profundo
A série Player One de câmaras refrigeradas utiliza uma unidade de arrefecimento TEC de 2 fases, depois de melhorar o design da estrutura para rejeitar o calor de volta para a câmara da câmara, a câmara Delta-T pode atingir 35-40 ℃ .
Aquecedor anti-orvalho
Na conceção de câmaras frigoríficas ligeiras, a Player One continua a procurar a perfeição; todas as caraterísticas necessárias que deve ter, especialmente o sistema anti-geada, é o problema que muitas câmaras frigoríficas pequenas ignoram.
HCG e ruído
O modo HCG abrirá automaticamente quando o ganho for ≥70, o ruído de leitura será reduzido para 2,4 e e a gama dinâmica aumentará novamente para 12 gotas.
Com um ganho de 450, o ruído de leitura da câmara Apollo 428M MAX Pro é de 1,4e, o que é inferior ao da IMX432.
Desempenho do Amp-Glow
A Apollo 428M MAX Pro não é uma câmara sem efeito de amperagem, mas o seu efeito de amperagem é muito suave e acreditamos que será mais fácil de calibrar. Na fotografia solar, não será de todo um problema.
300 s com ganho = 0, -10 graus, imagem escura da câmara Apollo 428M MAX Pro:
Pré-visualização do fotograma escuro: exposição = 300 s, ganho = 0, temperatura = -10 ℃ Alongamento automático da STF no Pixinsight 1.86
A512 MB de cache DDR3
Como melhoria, a cache DDR3 nas câmaras refrigeradas foi aumentada para 512 MB. Isto ajuda a estabilizar e a proteger a transmissão de dados, evita eficazmente a perda de fotogramas e reduz significativamente o ruído de leitura.
Com a memória cache DDR3, a câmara deixa de ser exigente em termos de necessidades computacionais e continua a ter um excelente desempenho mesmo quando ligada a uma porta USB 2.0.
Porta de dados e porta de alimentação Tipo C
A parte traseira da câmara frigorífica tem 2 portas de dados tipo C e uma porta de alimentação de 12 V CC de 5,5 × 2,1 mm.
A porta de dados principal suporta o protocolo USB 3.0. A porta Type-C é mais fácil de ligar quando se monta o equipamento de imagem durante a noite. Quando a câmara está ligada à interface USB 3.0 e é utilizada a pré-visualização de resolução total,pode atingir 51 FPS no modo de 10 bits (RAW8) e 27 FPS no modo de 12 bits (RAW16).
Ao gravar imagens, uma vez que a velocidade de gravação real será afetada pela velocidade de gravação do próprio disco rígido, quando a velocidade de gravação do disco rígido é lenta, a gravação pode não atingir a velocidade teórica. Recomenda-se a utilização de uma unidade de estado sólido de alta qualidade para gravar dados e tirar o máximo partido do desempenho da câmara.
A câmara tem uma porta de 12V DC de 5,5 x 2,1 mm para fornecer energia suficiente ao sistema de arrefecimento TEC. Se não for necessário alimentar o sistema de arrefecimento, basta ligar a porta principal de tipo C; a câmara funcionará como uma câmara não arrefecida.
Utilização normal do cabo
Sistema de arrefecimento e aquecedor anti-congelante
Na janela ASCOM, fornecemos 3 parâmetros ajustáveis: Temperatura alvo, Velocidade da ventoinha e Potência anti-gelo.
Delta-T standard: 35℃-40℃(modo de exposição longa), 30℃(modo de vídeo),Quandoa temperatura ambiente é de 30℃, a velocidade do ventilador é de 100%, o aquecedor de pulverização é de 1%.
Configurações Delta-T recomendadas: 30℃-35Abaixo da temperatura ambiente, velocidade do ventilador 50-70 %, aquecedor de orvalho 10 %, consumo de energia 40-60 %.
A velocidade de rotação da ventoinha de arrefecimento também é regulável, ao valor predefinido é 50% deVelocidade.
O problema do orvalho é o maior inimigo das imagens astronómicas. A câmara tem um aquecedor de orvalho incorporado na parte frontal da câmara. A potência de aquecimento é ajustável.
Mecanismo de proteção contra sobretensão e sobrecorrente
As câmaras Player One produzidas pelo líder do mercado garantem a segurança da sua câmara e de outros equipamentos através de mecanismos de proteção contra sobretensão e sobrecorrente.
Desempenho
HCG aberto com ganho=70
Ruído de leitura
Quanto ao ruído de leitura, prometemos solenemente que todos os valores são obtidos a partir de testes reais. E os utilizadores podem utilizar o Sharpcap 4 para testar. O SC4 tem uma função chamada Análise de sensoresQue proporciona uma forma muito simples de testar o ruído de leitura.
Escrevemos um tutorial no nosso sítio Web:https://player-one-astronomy.com/service/manuals/
Se estiver interessado em testar o ruído de leitura, pode fazê-lo você mesmo, o que é muito simples.
Corrente escura
A corrente escura é de 0,08e/s/pix a -20℃ e 0,1e/s/pix a 0℃.
Soluções BFL
Abaixo estão algumas soluções BFL de 55 mm recomendadas para esta câmara. Se não considerar o BFL, existem várias formas de ligação.
