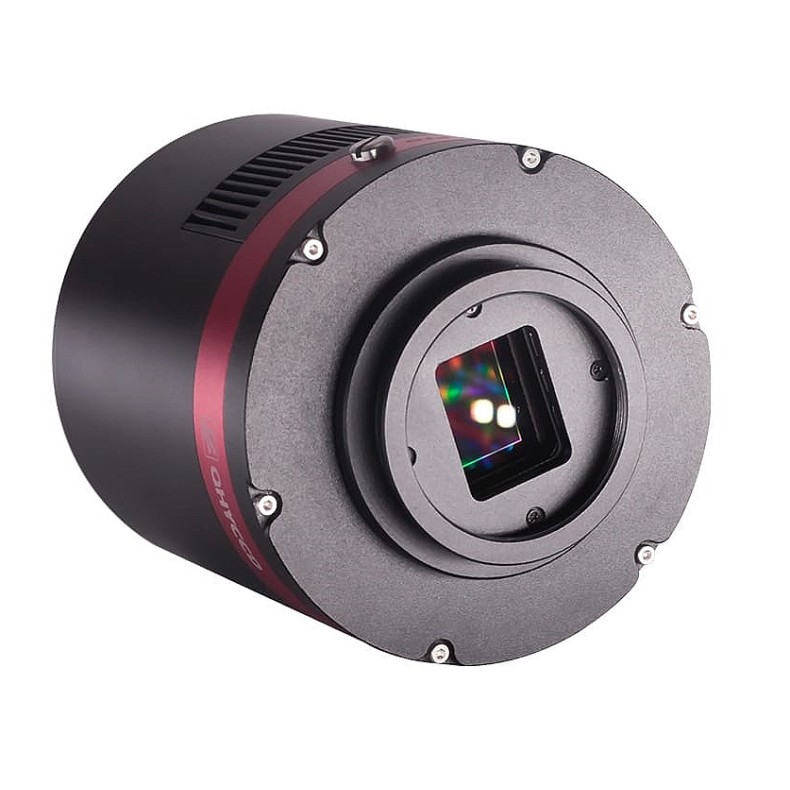

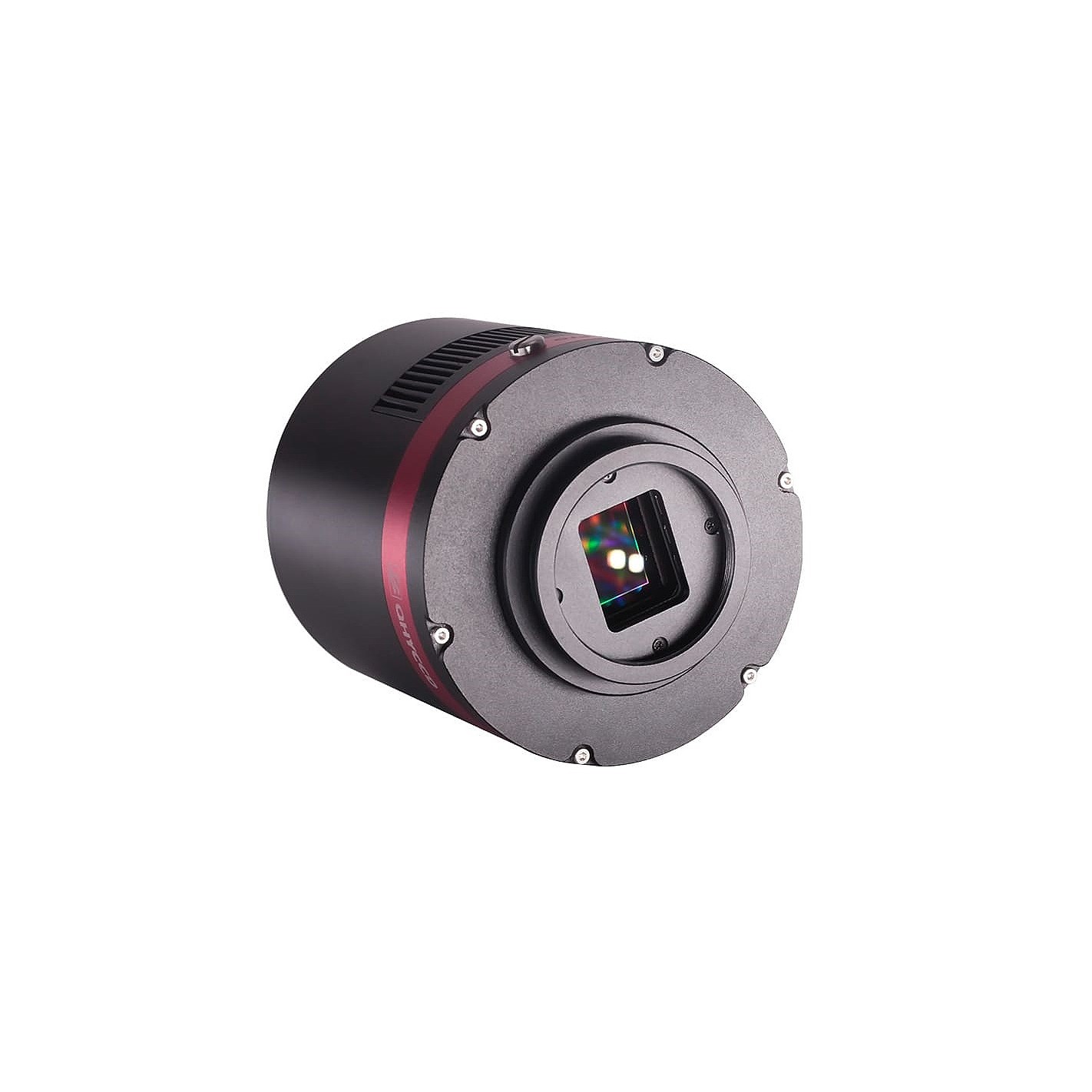

Câmara QHY CMOS modelo QHY294M Pro Monochrome

A câmara da série QHY294 Pro é capaz de bloquear e desbloquear o binning no chip para proporcionar dois modos de leitura. O primeiro modo lê o sensor no modo "bloqueado" para produzir imagens de 11,6 MP com um tamanho de pixel de 4,63um e 14 bits por pixel. O segundo modo de leitura desbloqueia o binning para produzir imagens de 46,8mp com um tamanho de pixel de 2,315um e 12 bits por pixel.

Exemplos de imagens

Centauro A

Amit Ashok Kamble, QHY294M Pro

Resumo

O 294Pro tem 11,7 MP a 4,63um, A/D de 14 bits. Os chips IMX492 têm 46,8 milhões de píxeis de 2,315um, que a Sony agrupa 2×2 píxeis no chip para criar a anunciada matriz de 11,7 milhões de píxeis de 4,63um do sensor.

O sensor CMOS QHY294 Pro tem um modo de ganho duplo, HGC (ganho elevado) e LGC (ganho reduzido). O QHY294 Pro comuta automaticamente entre os dois modos quando o ganho é definido para 1600, proporcionando-lhe as vantagens do ruído de leitura ultra-baixo (1e- a 1,6e-) do modo HGC e uma capacidade de poço total de cerca de 14,5ke- na definição do ponto de comutação.

BSI

Uma das vantagens da estrutura CMOS retro-iluminada é a capacidade melhorada de poço total. Num sensor típico com iluminação frontal, os fotões do alvo que entram na camada fotossensível do sensor têm de passar primeiro pela cablagem metálica que está incorporada imediatamente acima da camada fotossensível. A estrutura da cablagem reflecte alguns dos fotões e reduz a eficiência do sensor.

No sensor retroiluminado, a luz pode penetrar na superfície fotossensível a partir do lado inverso. Neste caso, a estrutura de cablagem incorporada no sensor está localizada abaixo da camada fotossensível. Como resultado, mais fotões atingem a camada fotossensível e mais electrões são gerados e captados no poço do pixel. Esta relação entre a produção de fotões e de electrões é designada por eficiência quântica. Quanto maior for a eficiência quântica, mais eficiente é o sensor na conversão de fotões em electrões e, por conseguinte, mais sensível é o sensor na captação de uma imagem de algo ténue.

Dados brutos verdadeiros

Na implementação da DSLR, existe uma saída de imagem RAW, mas normalmente não é totalmente RAW. Se olhar com atenção, ainda pode ver alguns sinais de redução de ruído e remoção de pixéis quentes. Isto pode ter um efeito negativo na imagem para astronomia, como o efeito de "comer estrelas". No entanto, as câmaras QHY oferecem uma SAÍDA DE IMAGEM VERDADEIRAMENTE RAW e produzem uma imagem composta apenas pelo sinal original, mantendo assim a máxima flexibilidade para programas de processamento de imagens astronómicas pós-aquisição e outras aplicações de imagens científicas.

0

Tecnologia anti-orvalho

Com base em quase 20 anos de experiência na conceção de câmaras frigoríficas, a câmara frigorífica QHY implementou soluções de controlo total do orvalho. A janela ótica tem um aquecedor de orvalho incorporado e a câmara está protegida da condensação de humidade interna. Uma placa de aquecimento elétrico para a janela da câmara pode evitar a formação de orvalho e o próprio sensor é mantido seco com o nosso design de tomada de tubo de gel de silicone para controlo da humidade no interior da câmara do sensor.

Arrefecimento

Para além do arrefecimento TE de fase dupla, o QHYCCD implementa tecnologia proprietária em hardware para controlar o ruído de corrente escura.

Características técnicas

Curvas

Dimensões mecânicas

Conteúdo da caixa
