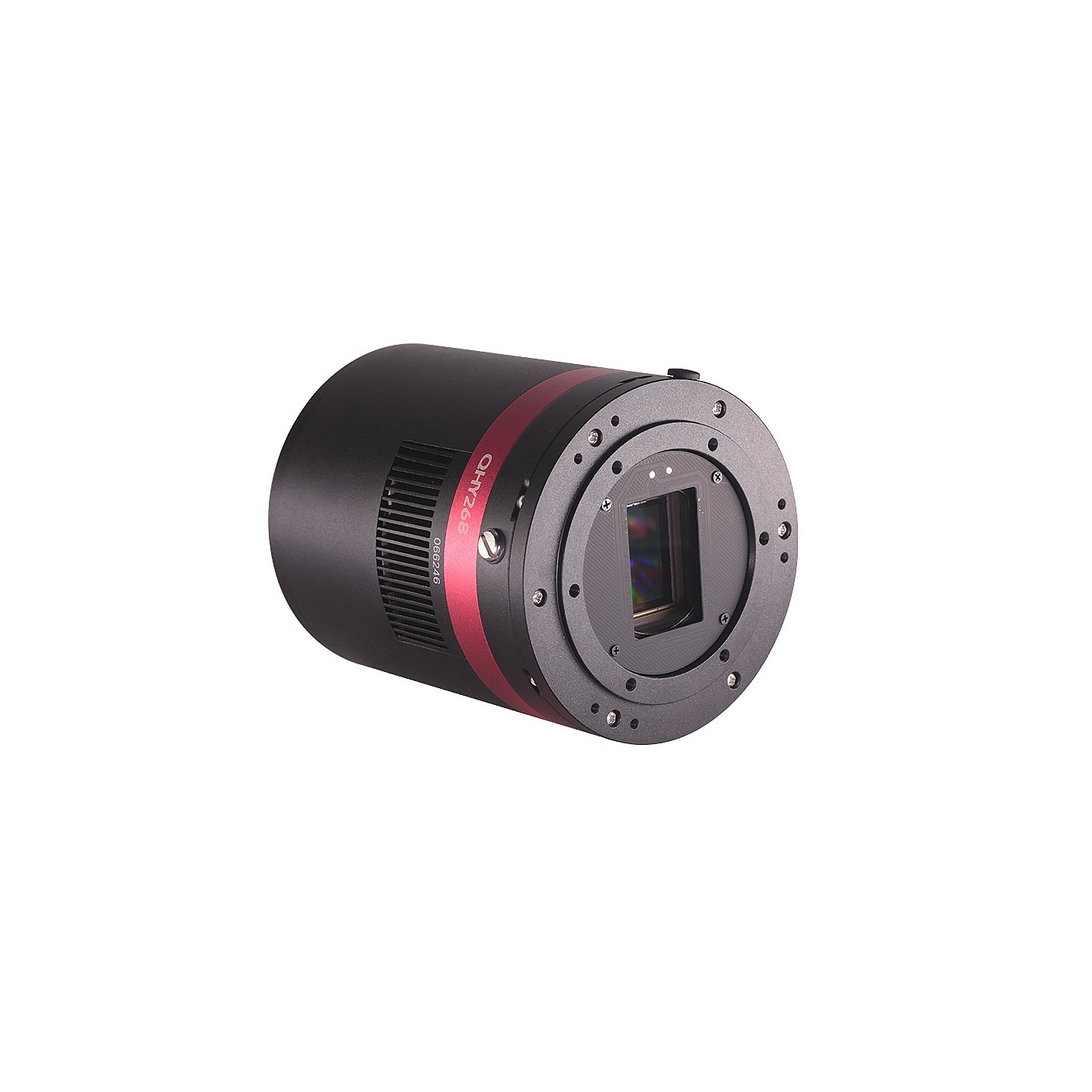

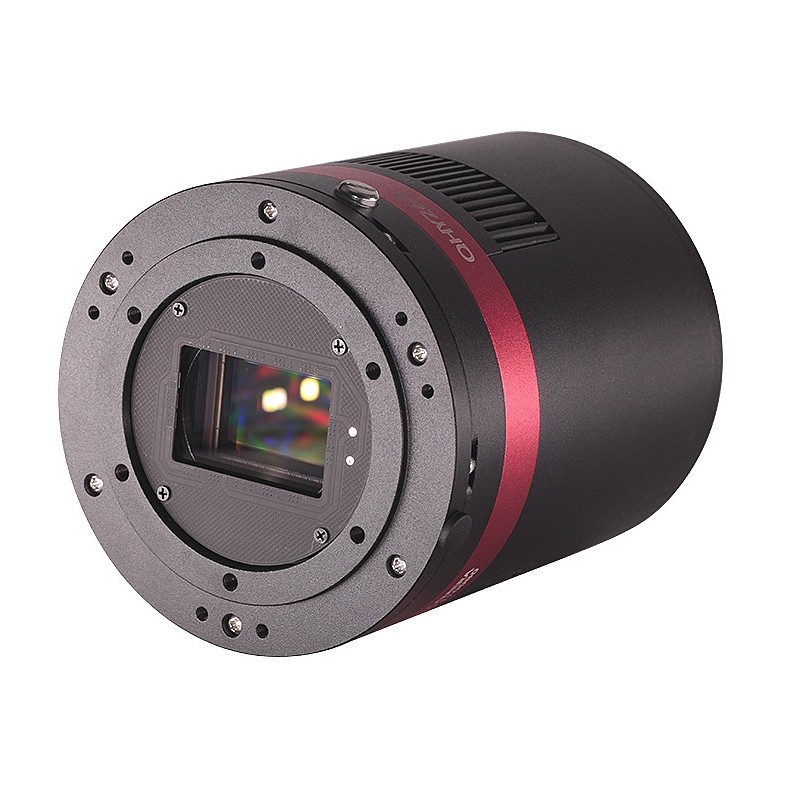

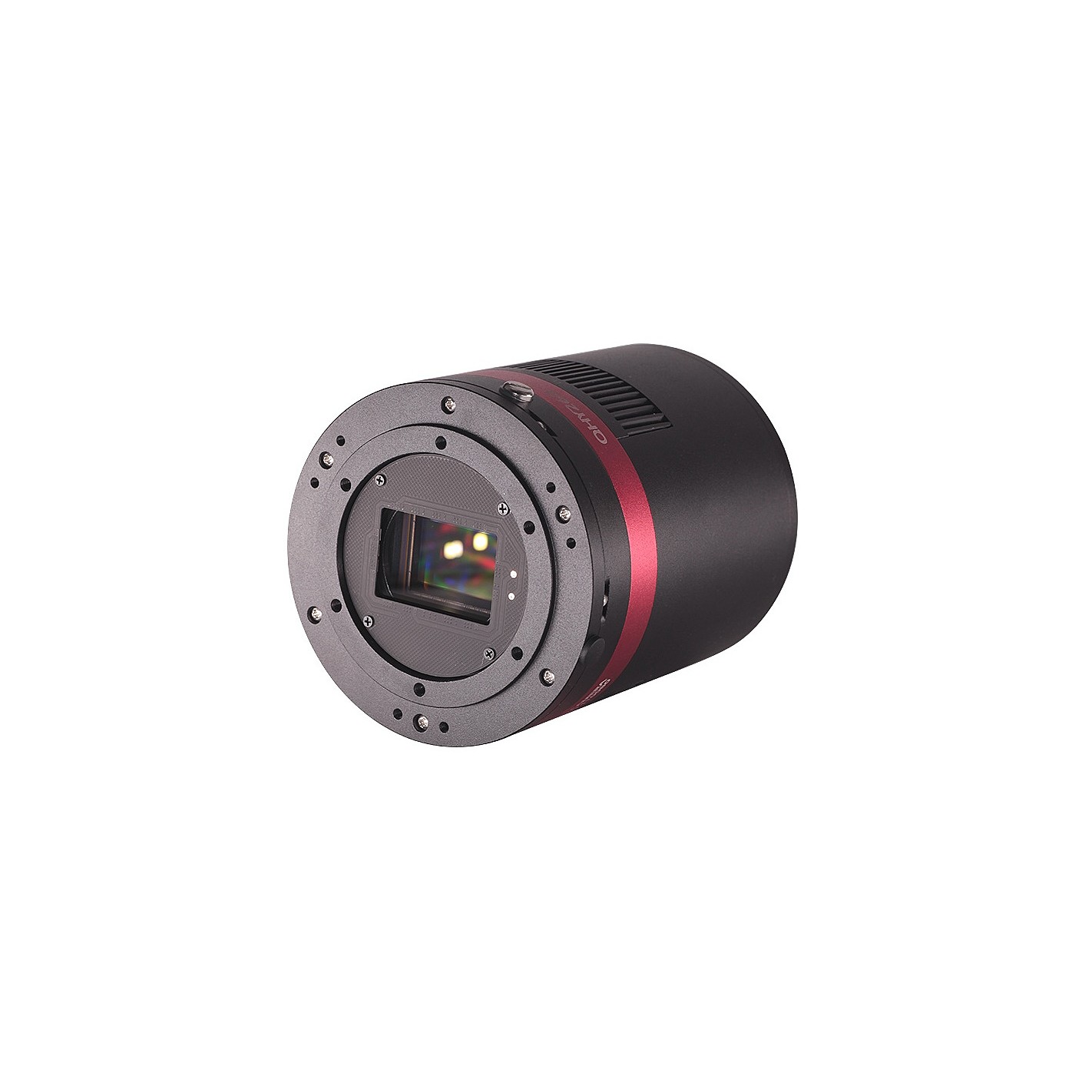

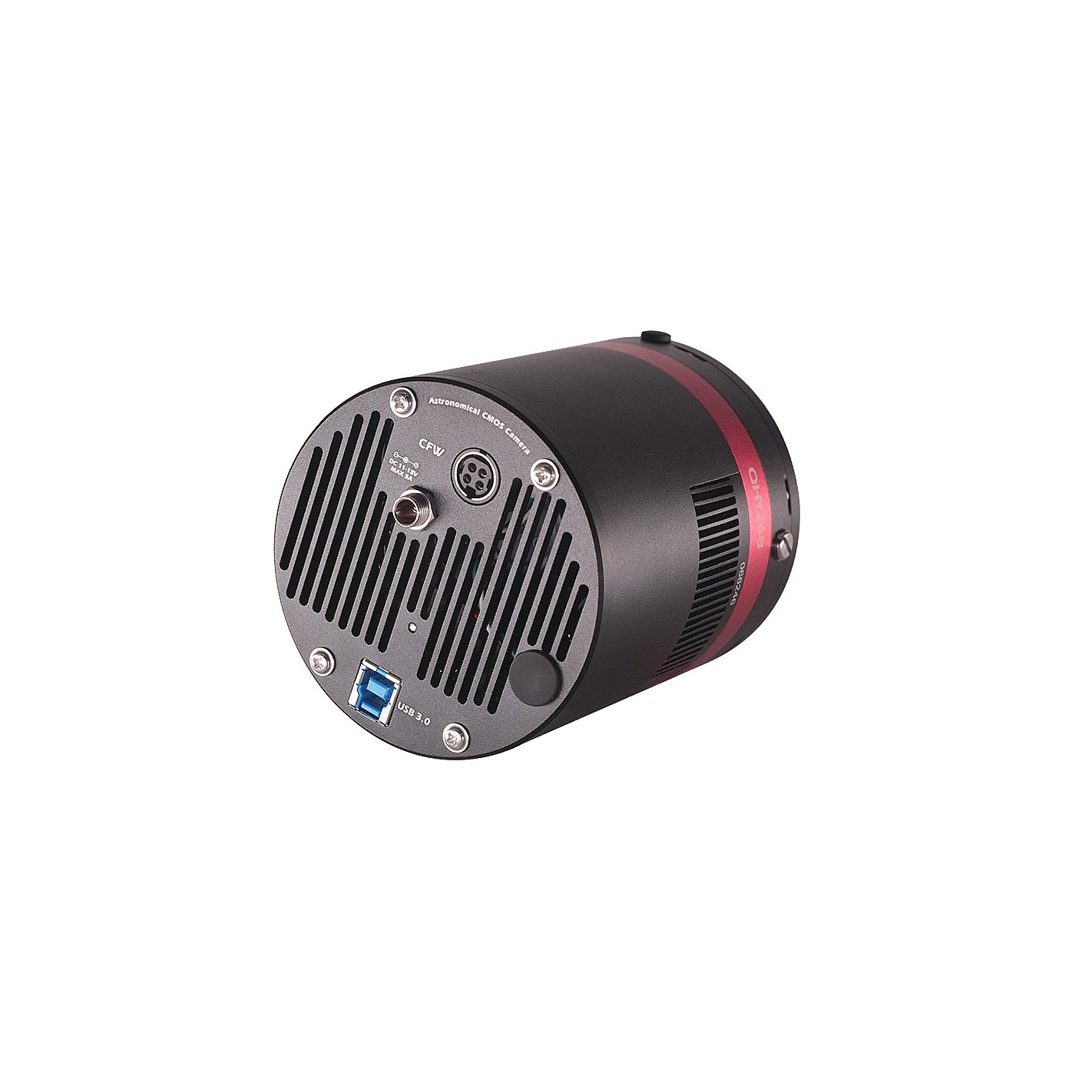

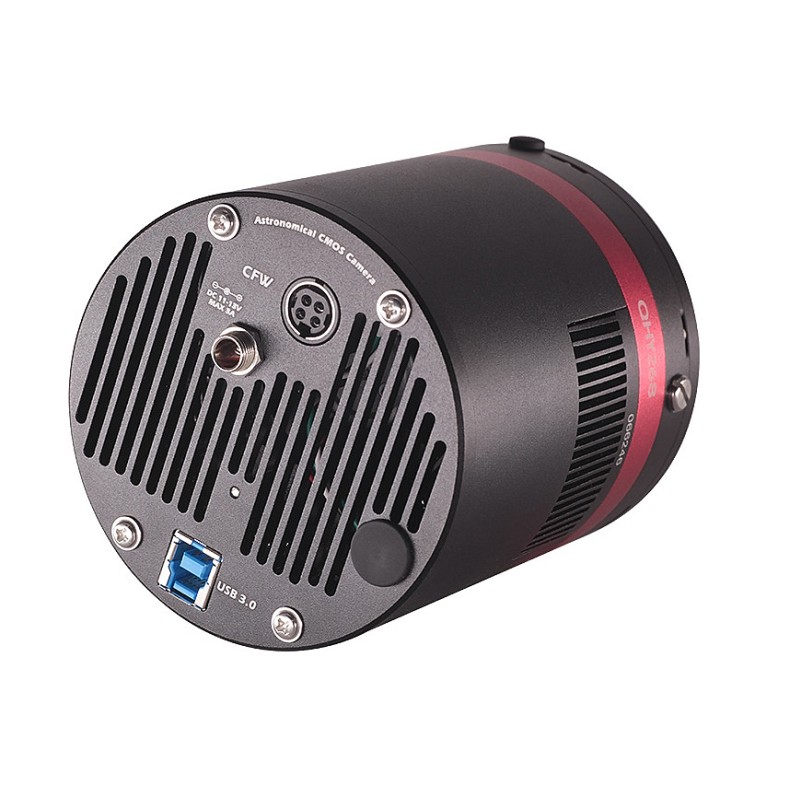

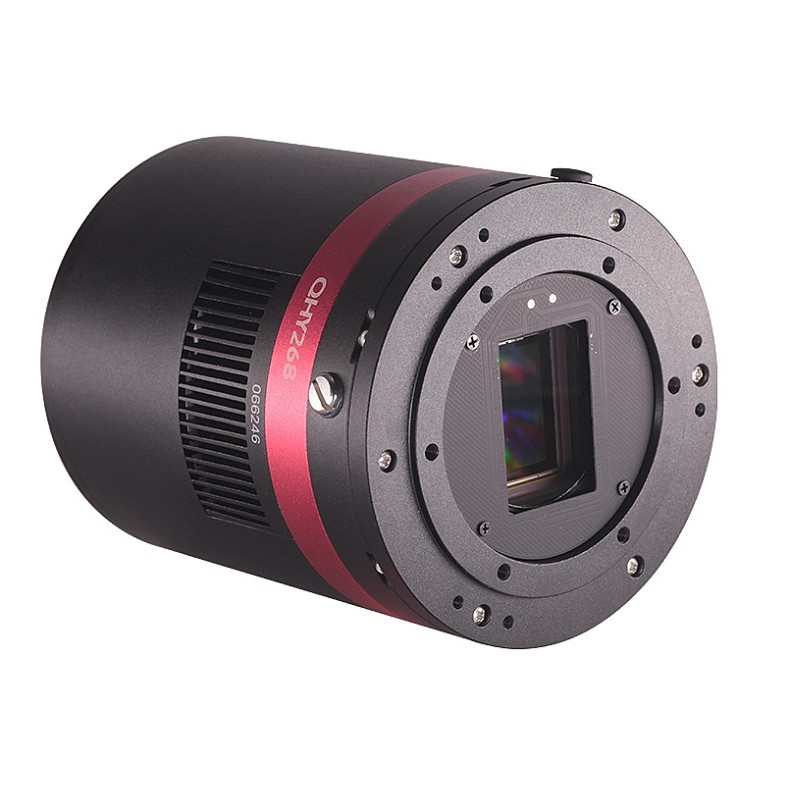

Câmara CMOS QHY modelo QHY268M-PH monocromática

1.A partir de janeiro de 2023, a parte superior do QHY268C mudará para uma mais curta, como a do 268M. De facto, já é possível adquirir a versão "SBFL (shorter back focal length)" do 268C. A anterior 268C tem uma distância focal posterior de 17,5 mm e, uma vez que não pode ser fixada à mira da espingarda sem AAC, a sua BFL real é de 17,5 mm + 6 mm = 23,5 mm. Agora, após a alteração, o BFL do 268C será reduzido para 14,5 mm, o que proporciona mais espaço para uma caixa de roda de filtro, ou um AAC elétrico, ou uma objetiva DSLR, etc.

2.A partir de junho de 2023, a posição da placa de aquecimento da série QHY268PH será aumentada em 5 mm, o que diminuirá a probabilidade de embaciamento. Esta alteração não afectará os cálculos da distância focal posterior ou qualquer outra função. As câmaras mono utilizarão o mesmo kit adaptador que anteriormente. As câmaras a cores terão um kit de adaptador diferente (G1) como acessório de série fornecido com a câmara. Esta alteração aplicar-se-á primeiro à câmara QHY268M-PH a partir deste anúncio e depois à câmara a cores a partir de 1 de setembro de 2023.

O A/D de 16 bits proporciona uma amostragem de alta resolução de toda a gama de poços. A digitalização de 0-65535 níveis produz uma imagem suave com uma gradação contínua de níveis de escala de cinzentos. A QHY268M/C é uma câmara CMOS arrefecida e retroiluminada baseada no sensor Sony IMX571 com A/D nativo de 16 bits e píxeis de 3,76um.

Características

Memória intermédia de imagem DDR3 de 1 GB

Para proporcionar uma transferência de dados ininterrupta e suave de todo o sensor de 26 MP a alta velocidade, a QHY268 possui um buffer de imagem DDR3 de 1 GB. A contagem de píxeis da última geração de sensores CMOS é muito elevada, o que resulta em maiores requisitos de memória para armazenamento temporário e permanente. O QHY268 adoptou uma memória de alta capacidade de até 1 GB. A taxa de transferência de dados é duplicada. Este grande buffer de imagem satisfaz as necessidades de aquisição e transmissão de imagem de alta velocidade da nova geração CMOS, tornando a captação de vários fotogramas mais suave e menos agitada, reduzindo ainda mais a pressão sobre a CPU do computador.

Sensor de humidade interno

O QHY268M tem um sensor de humidade interno único (enquanto o QHY268C não tem). A curva azul apresentada abaixo representa a humidade.

A/D nativo de 16 bitsO novo sensor da Sony possui A/D de 16 bits nativo no chip. A saída é de 16 bits reais com 65536 níveis. Em comparação com o A/D de 12 e 14 bits, o A/D de 16 bits oferece uma resolução de amostragem mais elevada e o ganho do sistema será inferior a 1e-/ADU, sem ruído de erro de amostragem e com um ruído de leitura muito baixo.

BSIUma das vantagens da estrutura CMOS retro-iluminada é a capacidade melhorada de poço total. No sensor retroiluminado, a luz entra na superfície fotossensível a partir do lado inverso. Neste caso, a estrutura de cablagem incorporada do sensor está localizada abaixo da camada fotossensível. Consequentemente, mais fotões atingem a camada fotossensível e mais electrões são gerados e captados no poço do pixel. Esta relação entre a produção de fotões e de electrões é designada por eficiência quântica. Quanto mais elevada for a eficiência quântica, mais eficiente é o sensor na conversão de fotões em electrões e, por conseguinte, mais sensível é o sensor na captação de uma imagem de algo ténue.

VERDADEIRO Dados RAWNa implementação DSLR existe uma saída de imagem RAW, mas normalmente não é completamente RAW. Alguns indícios de redução de ruído e remoção de pixéis quentes são visíveis numa inspeção atenta. Isto pode ter um efeito negativo na imagem para astronomia, tal como o efeito de "comer estrelas". No entanto, as câmaras QHY oferecem uma SAÍDA DE IMAGEM VERDADEIRAMENTE RAW e produzem uma imagem composta apenas pelo sinal original, mantendo assim a máxima flexibilidade para programas de processamento de imagens astronómicas pós-aquisição e outras aplicações de imagens científicas.

Zero Amplify GlowEsta é também uma câmara de brilho com amplificador zero.

Controlo do arrefecimento e do anticongelantePara além do arrefecimento TE de dupla fase, o QHYCCD implementa tecnologia proprietária no hardware para controlar o ruído de corrente escura. A janela ótica tem um aquecedor de orvalho incorporado e a câmara está protegida contra a condensação de humidade interna. Uma placa de aquecimento elétrico para a janela da câmara pode evitar a formação de orvalho.

Tecnologia de vedaçãoCom base em quase 20 anos de experiência na conceção de câmaras frigoríficas, a câmara frigorífica QHY implementou soluções de controlo de vedação. O próprio sensor é mantido seco com o nosso design de encaixe de tubo de gel de silicone para controlo da humidade no interior da câmara do sensor. Para além disso, não há fugas de óleo.

Funções avançadas

Múltiplos modos de leitura

Os modos de leitura múltipla são especiais para câmaras QHY de 16 bits (QHY600/268/461/411). Diferentes modos de leitura têm diferentes tempos de controlo, etc., e resultam num desempenho diferente. Ver pormenores em "Modos de leitura múltiplos e curvas".

Função de supressão do ruído térmico de variação aleatória

É possível que alguns tipos de ruído térmico possam mudar ao longo do tempo em algumas câmaras CMOS retroiluminadas. Este ruído térmico tem a caraterística da posição fixa do ruído térmico típico, mas o valor não está relacionado com o tempo de exposição. Em vez disso, cada fotograma parece ter as suas próprias características. As câmaras QHY600/268/461/411 utilizam uma tecnologia de supressão inovadora que pode reduzir significativamente o nível aparente deste tipo de ruído.

Proteção UVLO

UVLO（Under Voltage Locking) destina-se a proteger o dispositivo eletrónico contra danos causados por tensões anormalmente baixas.

A nossa experiência quotidiana diz-nos que a tensão de funcionamento real de um dispositivo elétrico não deve exceder significativamente a tensão nominal, sob pena de o mesmo ficar danificado. No caso de equipamentos de precisão, como as câmaras, o trabalho a longo prazo com uma tensão de entrada demasiado baixa também pode ser prejudicial para a vida útil da câmara, podendo mesmo fazer com que alguns dispositivos, como o gestor da fonte de alimentação, se queimem devido a uma sobrecarga a longo prazo. No controlador tudo-em-um e no SDK após a versão estável 2021.10.23, a câmara emite um aviso quando a tensão de entrada da câmara é inferior a 11V.

Otimizar o tráfego USB para minimizar a banda horizontal

É um comportamento comum de um sensor CMOS conter algumas bandas horizontais. Normalmente, as bandas horizontais aleatórias podem ser eliminadas através do empilhamento de vários fotogramas, pelo que não afectam a imagem final. No entanto, as faixas horizontais periódicas não são eliminadas pelo empilhamento, pelo que podem aparecer na imagem final. Ao definir o tráfego USB para o modo Single Frame ou Live Frame, a frequência do driver do sensor CMOS pode ser ajustada e a faixa horizontal que aparece na imagem pode ser optimizada. Esta otimização é muito eficaz na eliminação de bandas periódicas em algumas condições.

Um ruído periódico horizontal típico sob certos valores de USB_TRAFFIC.

Depois de ajustar o tráfego USB para evitar ruídos horizontais periódicos.

Reiniciar a câmara desligando-a e ligando-a novamente

A câmara foi concebida para utilizar os +12V para reiniciar a câmara sem desligar e voltar a ligar a interface USB. Isto significa que pode reiniciar a câmara simplesmente desligando e voltando a ligar o +12V. Esta função é muito útil para controlar a câmara à distância num observatório. Pode utilizar uma fonte de alimentação com controlo remoto para reiniciar a câmara. Não é necessário pensar em como voltar a ligar o USB em caso de controlo remoto.

Atualizado: QHY268 12bit Modo de Alta Velocidade

Vários modos de leitura e curvas

Modo de leitura #0 (Modo de fotografia)

Modo de leitura n.º 1 (modo de ganho elevado)

Modo de leitura n.º 2 (modo de poço cheio alargado)

Modo de leitura n.º 3 (modo de poço cheio alargado-2CMS)

Modo de leitura n.º 4 (modo fotográfico-2CMS)

Modo de leitura #5 (Modo de ganho elevado-2CMS)

Preste atenção aos valores de ganho importantes, como o ganho 26 (ganho unitário), ganho 56 (modo de ganho elevado)

Os vários modos de leitura são especiais para as câmaras QHY de 16 bits (QHY600/268/461/411). Os diferentes modos de leitura resultam num desempenho diferente. Estes modos de leitura são atualmente suportados em ASCOM, SharpCap e N.I.N.A.

Modo DSO fotográfico (Modo #0)

Este modo é adequado para a maioria das situações de captação de imagens DSO. Uma vez que existe uma queda no ruído entre o ganho 25 e o ganho 26 (ganho unitário), recomendamos que seja a definição de ganho predefinida; no entanto, o ganho 0 também é suficientemente bom para um sensor de 16 bits.

Modo de ganho elevado (Modo #1)

Este modo é algo como o dobro do iso nativo de algumas das novas câmaras digitais, cuja gama dinâmica pode ser grandemente reduzida variando o valor iso, como iso800, iso3200, etc. O modo de ganho elevado proporciona esta melhoria para câmaras QHYCCD de 16 bits. Recomendamos que escolha este modo quando tiver de captar com um ganho elevado, por exemplo, um objeto escuro. Note que o ponto de comutação HGC/LGC do QHY600/268/461 é 56, o que significa que deve definir o ganho para 56. Isto significa que tem de definir o ganho para 56 para tirar o máximo partido do mesmo.

Modo de poço completo alargado (Modo n.º 2)

Com um tamanho de pixel de 3,76um, estes sensores já têm uma impressionante capacidade de poço cheio de 51ke. No entanto, a QHYCCD implementou uma abordagem única para atingir uma capacidade de poço total superior a 51ke, através de definições inovadoras do modo de leitura controláveis pelo utilizador. No modo de poço completo alargado, o QHY600 pode atingir um valor de carga de poço completo extremamente grande de quase 80ke- e o QHY268 pode atingir quase 75ke-. Uma maior capacidade de carga total proporciona uma maior gama dinâmica e é menos suscetível de saturar grandes variações na magnitude do brilho.

Modos 2CMS

Modo-2CMS de poço cheio alargado (Modo#3)

Modo DSO Photo-2CMS (Modo#4)

Modo de ganho elevado-2CMS (Modo#5)

Com base nos três modos básicos acima referidos, o modo 2CMS pode reduzir significativamente o ruído de leitura através da amostragem secundária, mantendo o mesmo valor de poço total e o ganho do sistema. Preferimos os modos 2CMS aos modos básicos em astrofotografia. A propósito, os valores de ganho recomendados são os mesmos que os dos modos básicos.

Características técnicas

Dimensões mecânicas

Conteúdo de a caixa
