ZWO Câmara a cores CMOS ASI676MC

A câmara ZWO A ASI676MC está equipada com um sensor CMOS a cores de formato quadrado de 12,6 megapixéis (3552 x 3552 px) e 10 mm de diagonal. Em resolução total, a velocidade máxima de fotogramas é de 31,2 fps com gama dinâmica de 12 bits. Com as mais recentes tecnologias da arquitetura de sensor STARVIS 2 da Sony, a câmara oferece uma funcionalidade topo de gama: ausência total de eletroluminescência, ampla gama dinâmica, sensibilidade muito elevada ao infravermelho próximo e à corrente escura e ruído de leitura muito baixo.

Principais características da câmara ZWO ASI676MC

Com o seu sensor a cores de 1/1,6", a câmara ZWO ASI676MC pt iacordo para monitorização meteorológica a todo o céu e deteção de meteoros. Também pode ser utilizado para a obtenção de imagens planetárias, lunares e solares, ou como câmara auto-guiada. Pode tirar fotografias a cores soberbas dos planetas, evitando os caprichos da turbulência atmosférica. Graças à sua sensibilidade em condições de pouca luz, a 662MC oferece excelentes resultados em com ajuda visual ou em imagens de céu profundo utilizando a função "imagem da sorte"(aquisição rápida e subsequente empilhamento de um grande número de imagens do céu profundo).

A IMX676 tem píxeis quadrados com apenas 2 µm de lado. Com pixels tão pequenos, é muito importante calcular a amostragem resultante da sua configuração de acordo com as suas condições de observação e a sua visão. Se necessário, terá de adaptar a distância focal do instrumento ou fazer binning, de modo a não sobreamostrar demasiado as imagens.

Desempenho do sensor

Concebido pela Sony para aplicações de vigilância e segurança, o sensor IMX676 foi construído com base na arquitetura técnica STARVIS 2. Incorpora funcionalidades poderosas que produzem imagens brilhantes e de elevado contraste com uma gama dinâmica elevada, mesmo em condições de iluminação extremamente limitadas. A mais importante delas é a utilização de uma estrutura optoelectrónica conhecida como "retroiluminado"(ou BSI, Backside Illumination sensor). Todos os componentes electrónicos do sensor são colocados por baixo dos fotossistemas, o que reduz a distância que a luz tem de percorrer através do sensor e o bloqueio dos fotões pelos componentes electrónicos não fotossensíveis. A sensibilidade aumenta consideravelmente, mesmo em condições de luz muito reduzida. O sensor é também extremamente eficiente no infravermelho próximo (NIR), uma banda espetral preferida pelos astrofotógrafos planetários devido à sua reduzida sensibilidade à turbulência atmosférica. Esta estrutura escalonada permite que mais componentes electrónicos, como os ADC, sejam colocados no próprio sensor, minimizando os artefactos e o ruído.

Corrente de escuridão de uma câmara ASI676MC em função da temperatura. A corrente de escuridão é expressa em electrões por segundo por pixel.

A eficiência quântica e o ruído de leitura são os dois parâmetros mais importantes para medir o desempenho de uma câmara. A elevada eficiência quântica e um baixo ruído de leitura são condições necessárias para uma melhoria significativa da relação sinal/ruído.

Expansão quântica relativa do sensor de câmara a cores ASI676MC em função do comprimento de onda

O ruído de leitura é a soma de vários componentes: o ruído térmico dos fotossistemas, o ruído ligado à eletrónica do sensor e o ruído de quantização das fases de conversão analógica/digital. Quanto mais baixo for o ruído de leitura, melhores serão os resultados, pelo que é efectuado um trabalho tecnológico a todos os níveis para o reduzir o mais possível. Na saída, a câmara incorpora um dispositivo HCG (High Conversion Gain) para reduzir o ruído de leitura com um ganho elevado, mantendo a elevada gama dinâmica que seria obtida com um ganho baixo. Este modo HCG é ativado automaticamente assim que o ganho atinge 180.

Capacidade dos pixels (FWC), ganho, gama dinâmica e ruído de leitura da câmara ZWO ASI676MC

Mecânica de montagem

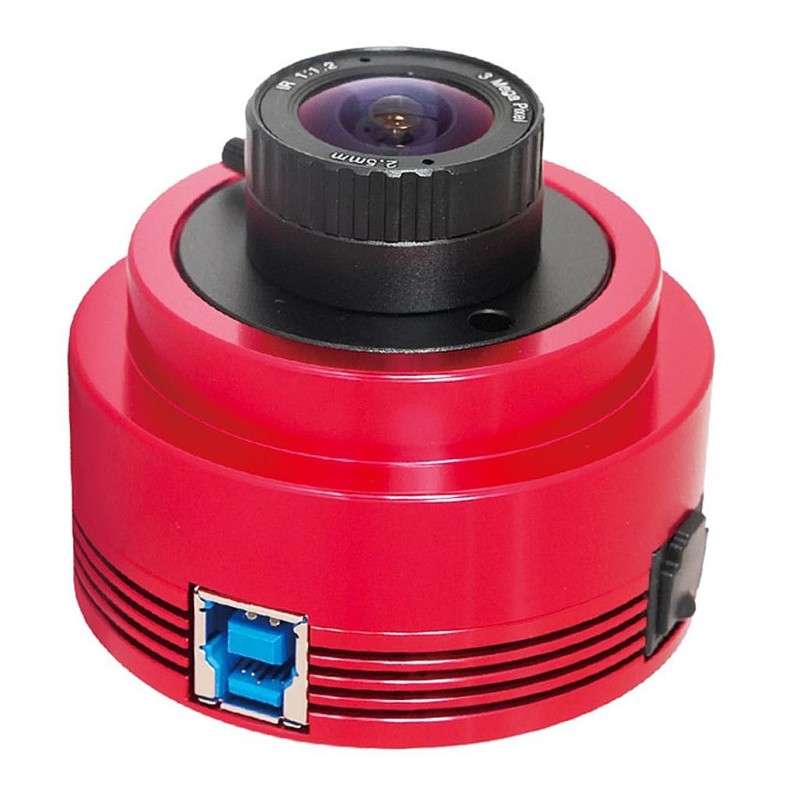

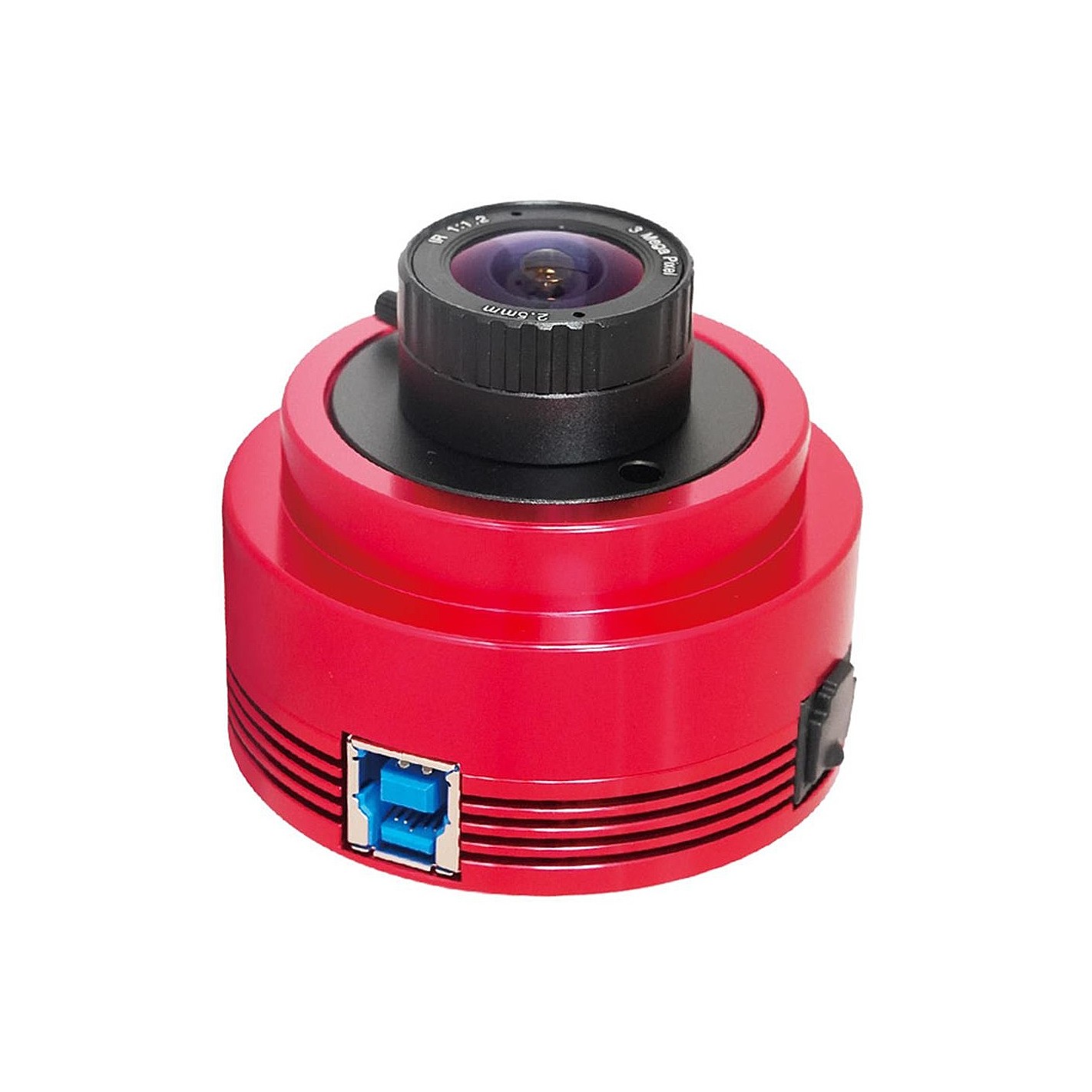

O ASI676MC tem uma rosca de entrada fêmea M42; o foco traseiro é de 12,5 mm. É fornecido um conversor mecânico M42 para 31,75 mm macho, juntamente com um cabo USB de 2 m e um cabo de autoguia ST4. ZWO oferece também uma objetiva de 2,5 mm de distância focal muito bem fabricada. Assim equipada, a câmara também pode ser utilizada como uma câmara para todo o céu para vigilância do céu.

Software

Tal como acontece com todas as câmaras ZWO, o principal e mais completo software de controlo de câmaras é o ASIStudio, que pode ser descarregado gratuitamente do sítio Web do fabricante ZWO. A marca também oferece um SDK (Software Development Kit) gratuito para tornar muitos pacotes de software gratuitos ou pagos nativamente compatíveis com as câmaras ZWOPrism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Convidamo-lo a consultar a documentação específica destes softwares para conhecer o seu nível de compatibilidade ou a visitar o sítio Web de ZWO para obter uma lista completa.

ZWO também oferece um controlador ASCOM unificado para controlar todos os seus acessórios através da plataforma ASCOM/Alpaca. Este controlador pode ser descarregado gratuitamente a partir do sítio Web de ZWO.

Para utilizadores de Linux e Mac, o controladores Indi ou Indigo são gratuitos e estão disponíveis nos sítios Web destas plataformas. O controlo é feito através do software KStars/Ekos (para Linux) e AstroImager/AstroTelescope da CloudMakers (para Mac).

Por fim, as câmaras podem ser acedidas ZWO através de controladores de vídeo como o DirectShow ou o TWAIN. Para obter mais detalhes, visite a página ZWO.

Características electrónicas

Características mecânicas

Dimensões e medidas da câmara ZWO ASI676MC

Componentes fornecidos

• 1x câmara a cores ZWO ASI676MC
• 1x lente CCTV olho de peixe de 2,5 mm
• 1x cabo USB3 (2m)
• 1x cabo do autoguia ST4
• 1x adaptador M42x0,75 macho para 31,75mm macho, com encaixe
