Descrição do produto

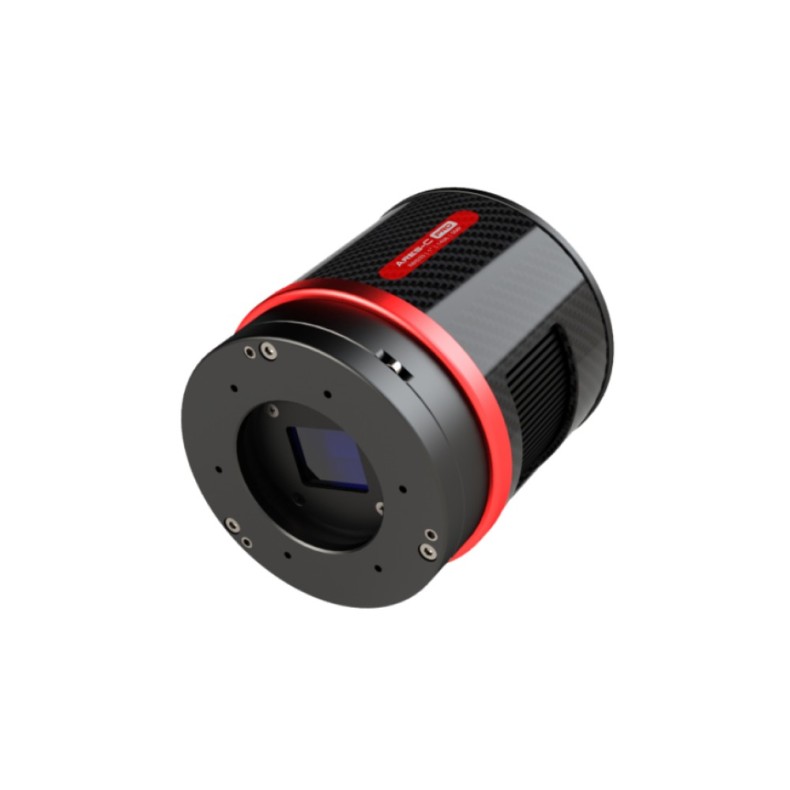

A câmara Ares-C Pro (IMX533) foi desenvolvida pela Player One Astronomy, a Ares-C Pro não é apenas ideal para imagens DSO, mas também para imagens solares e lunares. A câmara Ares-C Pro adopta o sensor a cores Sony IMX533 de formato quadrado de 1". O tamanho do pixel de 3,76um acomoda uma profundidade de poço de 73Ke com um total de 9MP (a resolução é de 3008*3008) e a diagonal é de 16mm.
Tecnologia STARVIS
A câmara Ares-C Pro (IMX533) baseia-se na tecnologia STARVIS da Sony, uma tecnologia de píxeis retroiluminados utilizada nos sensores de imagem CMOS.
Formato
A câmara Ares-C Pro tem um formato de 1″, sendo este tamanho bastante grande para captar imagens.
Destaques
Design de vanguarda
Desta vez, com um corpo redondo, um esquema de cores clássico vermelho e preto e a utilização de fibra de carbono para manter o peso baixo e as perspectivas de vanguarda. Também integrámos a placa basculante do sensor e a placa PCB anti-mofo. Esta série de designs torna a câmara não só leve e atraente, mas também funcional.
Placa basculante dianteira 3P e traseira 4P
Ao fotografar objectos do céu profundo, a placa de inclinação do sensor pode ser utilizada para ajustar o ângulo de inclinação do sensor para tornar as estrelas nos cantos mais arredondadas. A câmara Ares fornece uma placa de inclinação frontal e traseira para se adaptar a todos os cenários de utilização.
A placa de inclinação 3P frontal é a peça predefinida da câmara e pensamos que a maioria dos utilizadores já tem experiência com ela.
A placa basculante traseira 4P é uma peça alternativa para a câmara, quando se utiliza a roda de filtro/caixa de filtro e o OAG com anjo fixo, é necessária. Além disso, é conveniente para os utilizadores da RASA ajustarem o ângulo de inclinação do sensor.
A almofada de sombreamento de esponja de alta densidade incorporada pode bloquear a luz das fendas laterais sem qualquer fuga lateral.
Fibra de carbono e peso leve
A série Ares utiliza fibra de carbono na caixa da câmara e foi optimizada para reduzir o peso no seu design estrutural. A câmara pesa apenas 420 gramas, o que a torna num dos modelos mais leves do mercado.
Arrefecimento profundo
A série Player One de câmaras refrigeradas usa uma unidade de refrigeração TEC de 2 estágios, depois de melhorar o design da estrutura para rejeitar o calor de volta para a câmara, o Delta-T da câmara pode chegar a 35-40 ℃.
Aquecedor anti-mofo
Na conceção de câmaras frigoríficas leves, o Player One continua a perseguir a perfeição, qualquer caraterística necessária deve ter, especialmente o sistema anti-mofo, é o problema que muitas câmaras frigoríficas pequenas ignoram.
Bem cheio
A câmara Ares-C Pro tem 73Ke de capacidade total, o que é quase 1,5 vezes mais do que a IMX533 Basic (50ke).
Taxa de fotogramas
A câmara Ares-C Pro pode funcionar a 43FPS no modo RAW8, muito mais rápido do que os modelos existentes no mercado.
Modo de amostragem dupla
A série Ares tem dois modos de amostragem. O modo normal e o modo LRN têm vantagens diferentes na captação de imagens.
1. O modo normal tem um FPS mais rápido e é mais adequado para imagens planetárias.
2. O modo LRN (baixo ruído de leitura) tem um ruído de leitura mais baixo e uma gama dinâmica mais elevada. É mais adequado para imagens DSO.
No-Amp-Glow
A moldura escura da câmara Ares-C PRO (IMX533) é totalmente "escura", sendo também uma câmara "Non-Amp-Glow"
300s@gain=0, offset=10, -10 graus, fotograma escuro da câmara Ares-C PRO
Pré-visualização do fotograma escuro: Exposição=300s, ganho=0, offset=10, temp=-10℃ STF auto-Stretch no Pixinsight 1.86
O Non-Amp-Glow pode dar-nos um fundo muito limpo, muito mais fácil de obter imagens de alta qualidade.
A câmara Ares-C PRO é também muito boa para a captação de imagens solares, lunares e planetárias. O seu sensor quadrado de 1″ pode facilmente captar o disco completo do Sol e da Lua com refractores de distância focal curta. E pode também tornar o trabalho em mosaico mais eficiente.
512 MB de cache DDR3
Como melhoria, a memória cache DDR3 das câmaras refrigeradas foi aumentada para 512 MB. Esta memória ajuda a estabilizar e a proteger a transmissão de dados, evita eficazmente a queda de fotogramas e reduz significativamente o ruído de leitura.
Com a cache DDR3, a câmara já não é exigente em termos de requisitos de computação, continuando a ter um excelente desempenho mesmo quando ligada a uma porta USB 2.0.
Porta de dados e porta de alimentação Tipo C
A parte de trás da câmara arrefecida tem 2 portas de dados Tipo C e uma porta de alimentação 12V DC 5,5×2,1 mm.
A porta de dados principal suporta o protocolo USB3.0, a câmara pode funcionar a 43 fps no modo RAW8. A porta Type-C é mais fácil de ligar quando se monta o equipamento de imagem à noite.
Ao gravar imagens, uma vez que a velocidade de gravação real será afetada pela velocidade de gravação do próprio disco rígido, quando a velocidade de gravação do disco rígido é lenta, a gravação pode não atingir a velocidade teórica. Recomenda-se a utilização de uma unidade de estado sólido de alta qualidade para gravar dados, de modo a tirar o máximo partido do desempenho da câmara.
A câmara tem uma porta de 12V DC5.5*2.1mm para fornecer energia suficiente ao sistema de arrefecimento TEC. Se não precisar de alimentar o sistema de arrefecimento, basta ligar a porta principal Tipo C e a câmara funcionará como uma câmara não arrefecida.
Utilização de um cabo normalizado
Aquecedor e sistema de arrefecimento anti-mofo
Na janela ASCOM, fornecemos 3 parâmetros ajustáveis: temperatura alvo, velocidade da ventoinha e potência anti-mofo.
Delta-T padrão: 35℃-40℃, quando a temperatura ambiente é 30℃, velocidade do ventilador 100%, aquecedor de spray 1%.
Definições Delta-T recomendadas: 30℃-35℃ abaixo da temperatura ambiente, velocidade do ventilador 50-70%, pulverização do aquecedor 10%, consumo de energia 40-60%.
A velocidade de rotação da ventoinha de arrefecimento também é ajustável, o valor predefinido é 50% speed.
O problema do orvalho é o maior inimigo das imagens astrais, a câmara integra um aquecedor anti-orvalho à frente da câmara. A potência de aquecimento é regulável.
Mecanismo de proteção contra sobretensão e sobrecorrente
As câmaras Player One produzidas pela number one garantem a segurança da sua câmara e de outros equipamentos através de mecanismos de proteção contra sobretensões e sobreintensidades.
Desempenho
HCG aberto com ganho=125.
Ruído de leitura
Quanto ao ruído de leitura, prometemos solenemente que todos os valores foram obtidos em testes reais. E para os utilizadores, podem usar o Sharpcap 4 para testar. O SC4 tem uma função chamada Análise do Sensor, que fornece uma forma muito simples de testar o ruído de leitura.
Escrevemos um tutorial no nosso sítio Web: https://player-one-astronomy.com/service/manuals/
Se estiver interessado no teste de ruído de leitura, pode experimentá-lo você mesmo, o que é muito simples.
Corrente escura
A corrente escura é de apenas 0,000044 e/s/pix a -20℃, e 0,000996e/s/pix a 0℃. Em toda a curva, a corrente escura é quase como uma linha reta, o que pode provar que a câmera Ares tem muito boa qualidade e desempenho estável.
Curva QE
Soluções BFL
Abaixo estão algumas soluções BFL de 55mm recomendadas para esta câmara. Se não tiver em conta o BFL, a forma de ligação é diferente.
Especificações
- Sensor: Novo CMOS SONY IMX533 de 1" (a cores)
- Diagonal: 16 mm
- Total de pixéis: 9 megapixéis
- Resolução máxima: 3008×3008
- Tamanho do pixel: 3,76μm
- Tamanho do sensor: 11,31 mm×11,31 mm
- Taxa de fotogramas: 43FPS（10bit）
- Obturador: Obturador de enrolar
- Tempo de exposição: 32μs-2000s
- Ruído de reprodução: 4,46-1e
- Poço cheio: 73k e
- Pico de QE: ≈80%
- ADC: 14 bits
- Sistema de arrefecimento: componente de arrefecimento TEC de 2 fases de alta qualidade
- potência de arrefecimento: 12 V - 3 A máx.
- Delta T: 35°C-40°C (abaixo da temperatura ambiente)
- Temperatura de funcionamento: -10°C-60°C
- Humidade de funcionamento: 0%-80% (abaixo da temperatura ambiente)
- Vidro de proteção: D32*2MM Revestimento multicamadas AR Plus (antirreflexo) de alta qualidade
- Porta USB: USB3.0/USB2.0
- Adaptador: 1,25″ / M42X0,75

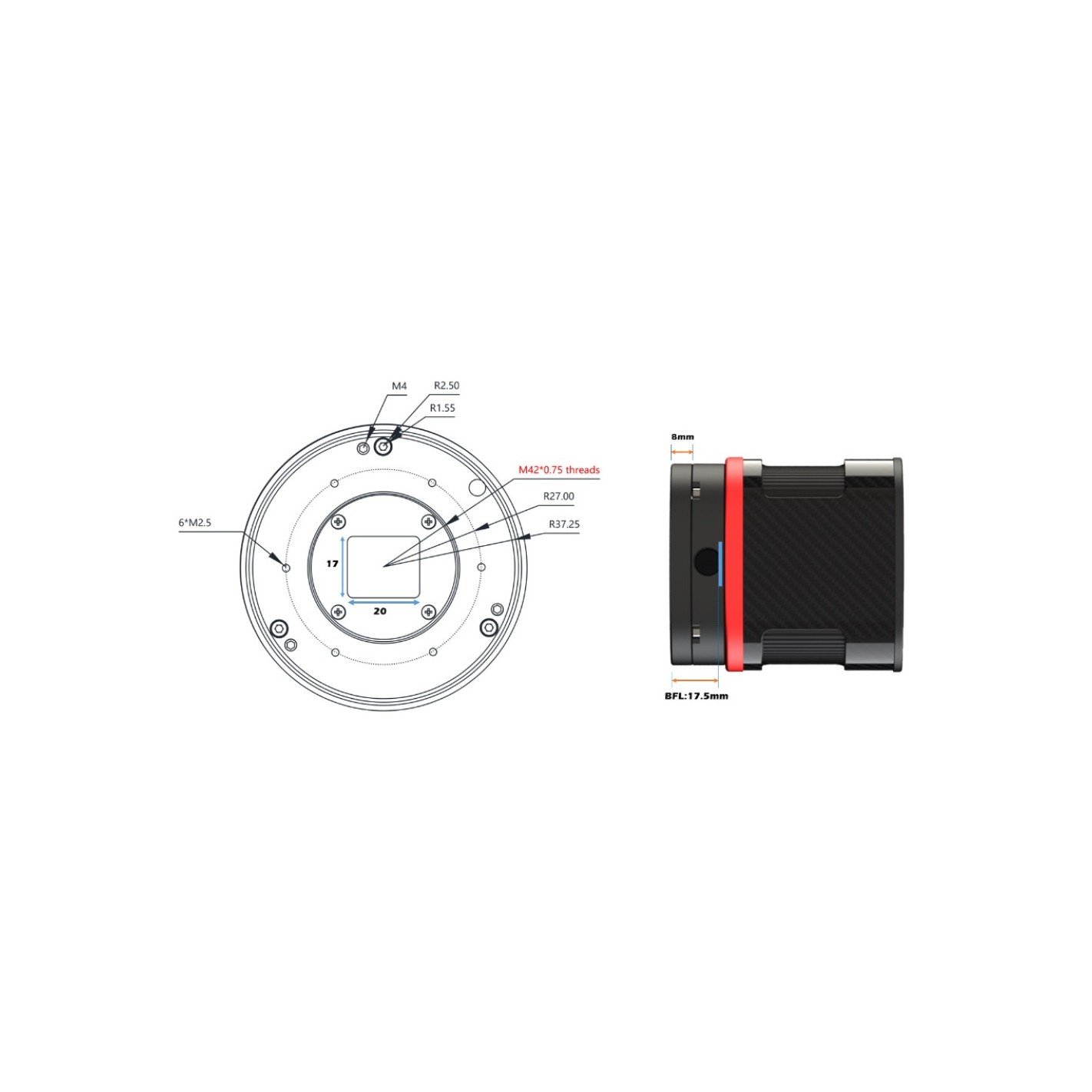

- Focagem traseira: 17,5 mm
- Diâmetro: 78mm
- Peso: 420g
- Resolução e FPS
- No modo USB 3.0
- Resolução 10bit ADC 14bit ADC
3008×3008 43FPS 19.5FPS
2560×1440 95FPS 40FPS
1920×1080 125FPS 53FPS
1280×720 185FPS 79FPS
800×600 220FPS 93FPS
640×480 272 FPS 115 FPS
- Opção: câmara, câmara + roda Phoenix 8x1,25 + FHD-OAG MINI
