Descrição do produto
A câmara Ares-M Pro adopta o sensor monocromático de formato quadrado Sony IMX533 de 1".
O tamanho do pixel de 3,76 um permite uma profundidade de 73Ke com um total de 9MP (a resolução é de 3008*3008) e a diagonal é de 16mm.
Tecnologia STARVIS
Câmara Ares-M Pro (IMX533) baseada na tecnologia STARVIS da Sony, que é a tecnologia de píxeis retroiluminados utilizada nos sensores de imagem CMOS.
Formato
A câmara Ares-M Pro tem um formato de 1″, sendo este tamanho suficientemente grande para obter imagens em todas as suas formas.
Design de vanguarda
Desta vez, com uma carroçaria redonda, uma paleta de cores clássica vermelha e preta e utilizando fibra de carbono para reduzir o peso e maximizar as perspectivas.
A placa do sensor de inclinação e a placa de circuito impresso anti-rotação também foram integradas.
Esta série de designs torna a câmara não só leve e fresca, mas também funcional.

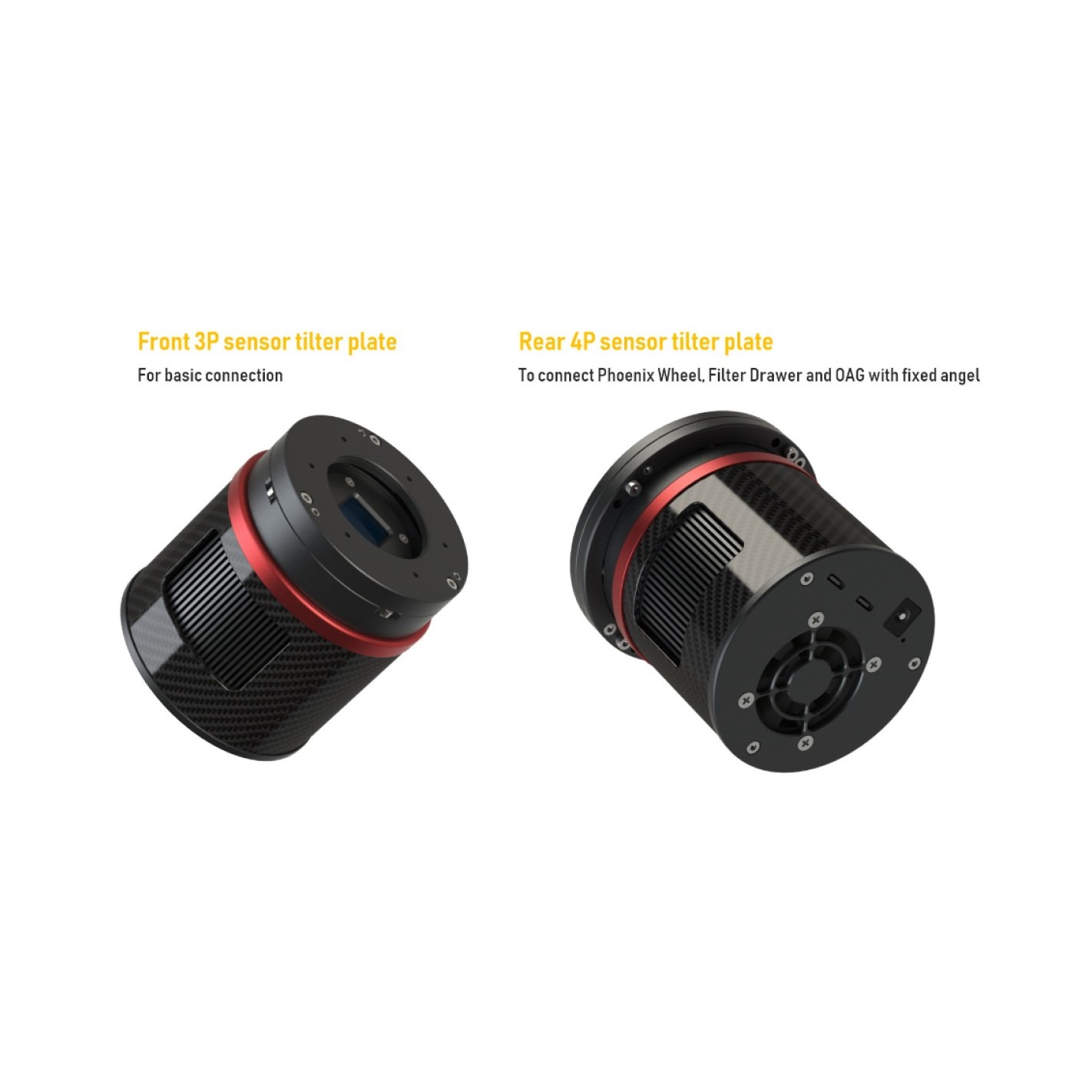

Placa basculante de 3 pontos à frente ou de 4 pontos atrás
Ao fotografar objectos do céu profundo, a placa de inclinação do sensor pode ser utilizada para ajustar o ângulo de inclinação do sensor para obter estrelas com cantos mais arredondados.
A câmara Ares oferece uma placa de inclinação frontal e traseira para se adaptar a todos os cenários de utilização.
A placa de inclinação frontal 3P é a parte predefinida da câmara e acreditamos que a maioria dos utilizadores já a experimentou.
A placa de inclinação traseira 4P é uma peça alternativa para a câmara, quando se utiliza uma roda de filtro/caixa de filtro e OAG com anjo fixo, é necessária. Além disso, é conveniente para os utilizadores da RASA ajustarem o ângulo de inclinação do sensor a partir da traseira.
A almofada antirreflexo integrada, feita de esponja de alta densidade, pode bloquear a luz das fendas laterais sem fugas laterais.
Fibra de carbono para reduzir o peso
A série Ares utiliza fibra de carbono na caixa da câmara e foi optimizada para reduzir o peso no seu design estrutural. A câmara pesa apenas 420 gramas, o que a torna num dos modelos mais leves do mercado.
Arrefecimento ativo
A série Player One de câmaras com arrefecimento utiliza uma unidade de arrefecimento TEC de 2 fases, depois de melhorar o design estrutural para rejeitar o calor na câmara, a câmara Delta-T pode atingir 35-40 ℃.
Aquecimento anti-embaciamento
Na conceção de câmaras de luz refrigeradas, o Player One procura sempre a perfeição, todas as características necessárias devem estar presentes, especialmente o sistema anti-embaciamento, que é o problema que muitas câmaras de refrigeração pequenas ignoraram.
Bem cheio
A câmara Ares-M Pro tem 73Ke de poço total, o que é quase 1,5 vezes mais do que a IMX533 Basic (50ke).
Taxa de fotogramas
A câmara Ares-M Pro pode fotografar 43 fotogramas por segundo no modo RAW8, muito mais rápido do que os modelos existentes no mercado.
Modo de amostragem dupla
A série Ares possui um modo de amostragem duplo. O modo normal e o modo LRN têm vantagens diferentes na captura de imagens.
1. O modo normal tem um FPS mais rápido e é mais adequado para imagens planetárias.
2. O modo LRN (baixo ruído de leitura) tem um ruído de leitura mais baixo e uma gama dinâmica mais elevada, o que o torna mais adequado para imagens DSO.
Sem Amp-Glow
A escuridão da câmara Ares-M PRO (IMX533) é totalmente "escura", é também uma câmara "Non-Amp-Glow"!
300s@gain=0, offset=10, -10 graus, fotograma escuro da câmara Ares-M PRO
Pré-visualização da imagem ESCURA: exposição = 300s, ganho = 0, desvio = 10, temperatura = -10 ℃ Estiramento automático STF no Pixinsight 1.86
O No-Amp-Glow pode dar-nos um fundo muito limpo, muito mais fácil de obter imagens de alta qualidade.
A câmara Ares-M PRO é também muito boa para a captação de imagens solares, lunares e planetárias. O seu sensor quadrado de 1″ pode captar facilmente o disco completo do Sol e da Lua com refractores de distância focal curta. E pode também efetuar trabalhos em mosaico de forma mais eficiente.
512 MB de memória cache DDR3
Como melhoria, a memória cache DDR3 das câmaras refrigeradas foi aumentada para 512 MB. Esta memória ajuda a estabilizar e a proteger a transmissão de dados, evita eficazmente a perda de fotogramas e reduz significativamente o ruído de reprodução.
Com a memória cache DDR3, a câmara já não tem grandes exigências em termos de requisitos de computação, continuando a ter um excelente desempenho mesmo quando ligada a uma porta USB 2.0.
Porta de dados tipo C e porta de alimentação
A parte de trás da câmara arrefecida tem duas portas de dados Tipo C e uma porta de alimentação 12 VDC de 5,5 × 2,1 mm.
A porta de dados principal suporta o protocolo USB3.0, a câmara pode funcionar a 43 fps no modo RAW8. A porta Type-C é mais fácil de ligar quando se monta equipamento de imagem à noite.
Ao gravar imagens, uma vez que a velocidade de gravação real será afetada pela velocidade de gravação do próprio disco rígido, quando a velocidade de gravação do disco rígido é lenta, a gravação pode não atingir a velocidade teórica. Recomenda-se a utilização de um SSD de alta qualidade para gravar dados, de modo a tirar o máximo partido do desempenho da câmara.
A câmara tem uma porta de 12V DC5.5*2.1mm para fornecer energia suficiente ao sistema de arrefecimento TEC. Se não precisar de ligar o arrefecimento, basta ligar a porta principal tipo C, a câmara funcionará como uma câmara não arrefecida.
Utilização de um cabo normalizado
Aquecedor anti-rotação e sistema de arrefecimento
Na janela ASCOM, fornecemos 3 parâmetros ajustáveis: temperatura alvo, velocidade da ventoinha e potência anti-rotação.
Delta-T padrão: 35 ℃-40 ℃, quando a temperatura ambiente é de 30 ℃, velocidade do ventilador 100%, spray aquecedor 1%.
Definições Delta-T recomendadas: 30℃-35℃ abaixo da temperatura ambiente, velocidade do ventilador 50-70%, pulverização do aquecedor 10%, consumo de energia 40-60%.
A velocidade da ventoinha de arrefecimento também é ajustável, o valor predefinido é 70% speed.
O problema do orvalho é o maior inimigo das imagens astro, a câmara tem um aquecedor anti-orvalho incorporado à frente da câmara. A potência de aquecimento é ajustável.
Mecanismo de proteção contra sobretensão e sobrecorrente
As câmaras Player One produzidas pelo fabricante número um garantem a segurança da sua câmara e de outros equipamentos com mecanismos de proteção contra sobretensão e sobrecorrente.
Desempenho
HCG aberto com ganho = 125.
Ruído de leitura
Quanto ao ruído de leitura, prometemos solenemente que todos os valores foram obtidos em testes reais. E para os utilizadores, podem utilizar o Sharpcap 4 para testar. O SC4 tem uma função chamada Análise do sensor, que proporciona uma forma muito fácil de verificar o ruído de leitura.
Corrente escura
A corrente escura é de apenas 0,000044e/s/pix a -20℃ e 0,000996e/s/pix a 0℃. Em toda a curva, a corrente escura parece quase como uma linha reta, o que pode provar que a câmera Ares tem muito boa qualidade e desempenho estável.
Curva QE
Solução de retrofocagem
Aqui estão algumas recomendações para uma solução BFL de 55 mm para esta câmara. Se não considerar o BFL, o modo de ligação é diferente.
Especificações
- Sensor: Novo CMOS SONY IMX533 de 1" (mono)
- Diagonal: 16 mm
- Total de pixéis: 9 Megapixéis
- Resolução máxima: 3008×3008
- Tamanho do pixel: 3,76μm
- Tamanho do sensor: 11,31 mm×11,31 mm
- Taxa de fotogramas: 43FPS（10bit）
- Obturador: Obturador de enrolar
- Tempo de exposição: 32μs-2000s
- Ruído de reprodução: 4,46-1e
- Poço cheio: 73k e
- Pico de QE: ≈91
- ADC: 14 bits
- Sistema de arrefecimento: componente de arrefecimento TEC de 2 fases de alta qualidade
- potência de arrefecimento: 12 V - 3 A máx.
- Delta T: 35°C-40°C (abaixo da temperatura ambiente)
- Temperatura de funcionamento: -10°C-60°C
- Humidade de funcionamento: 0%-80% (abaixo da temperatura ambiente)
- Vidro de proteção: D32*2MM Revestimento multicamadas AR Plus (antirreflexo) de alta qualidade
- Porta USB: USB3.0/USB2.0

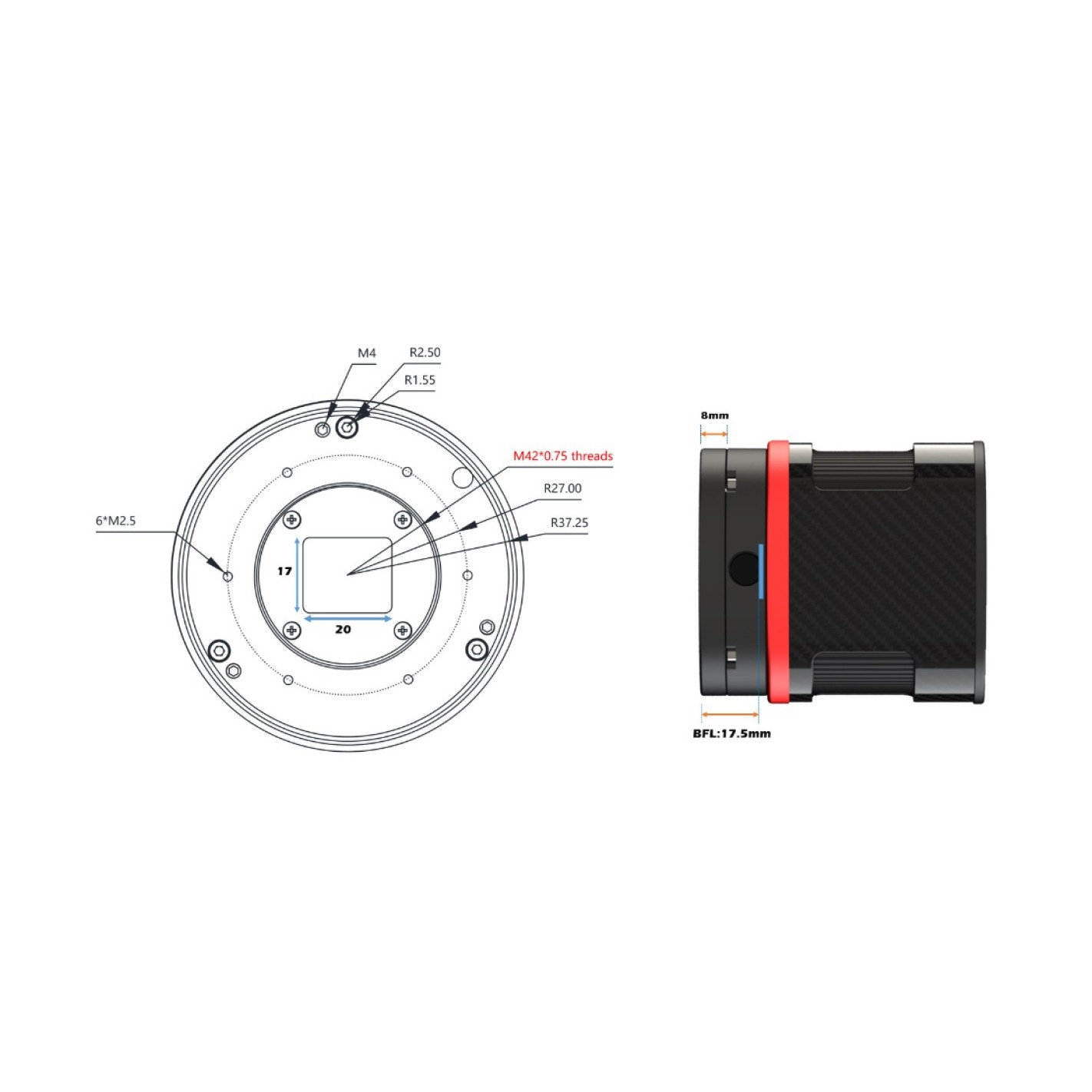

- Adaptador: 1,25″ / M42X0,75
- Focagem traseira: 17,5 mm
- Diâmetro: 78mm
- Peso: 420g
- Resolução e FPS
- No modo USB 3.0
- Resolução 10bit ADC 14bit ADC
3008×3008 43FPS 19,5FPS
2560×1440 95FPS 40FPS
1920×1080 125FPS 53FPS
1280×720 185FPS 79FPS
800×600 220FPS 93FPS
640×480 272 FPS 115 FPS
- Opção: câmara, câmara + roda Phoenix 8x1,25 + FHD-OAG MINI
