Características:
A linha de câmaras frigoríficas DSO é a linha de produtos mais avançada da história da Player One. Iniciámos o projeto a partir de 2021 e, através de muitas modificações e reconstruções, chegámos a esta versão final. Trazendo a nossa mais recente tecnologia e design para todos, estamos muito orgulhosos de apresentar esta linha de câmaras.
A fonte de alimentação não está incluída na embalagem da câmara, ligação da fonte de alimentação 12V 5A de alta qualidade: https://player-one-astronomy.com/product/12v-5a-power-supply-dc5-5-x-2-1mm/
Descarregar controladores e software: https://player-one-astronomy.com/service/software/
Descarregar manuais: https://player-one-astronomy.com/service/manuals/
Novo design de vanguarda
O polígono como hexágono regular é muito bonito, as câmaras frigoríficas DSO querem torná-lo mais bonito e prático. Depois de muitas tentativas, fixámos o estilo final, que utiliza um octógono científico e tecnológico para construir a linha principal do corpo e os 4 lados são de superfície curvada, complementados por chanfros redondos para obter rigidez e flexibilidade. A parte frontal é redonda para evitar a difração na RASA. O vermelho positivo, que lembra um fogo de verão, é combinado com o preto discreto e firme, e o processo de envidraçamento superfino em toda a superfície confere à câmara um aspeto luxuoso e fresco, mantendo o estilo da Player One.

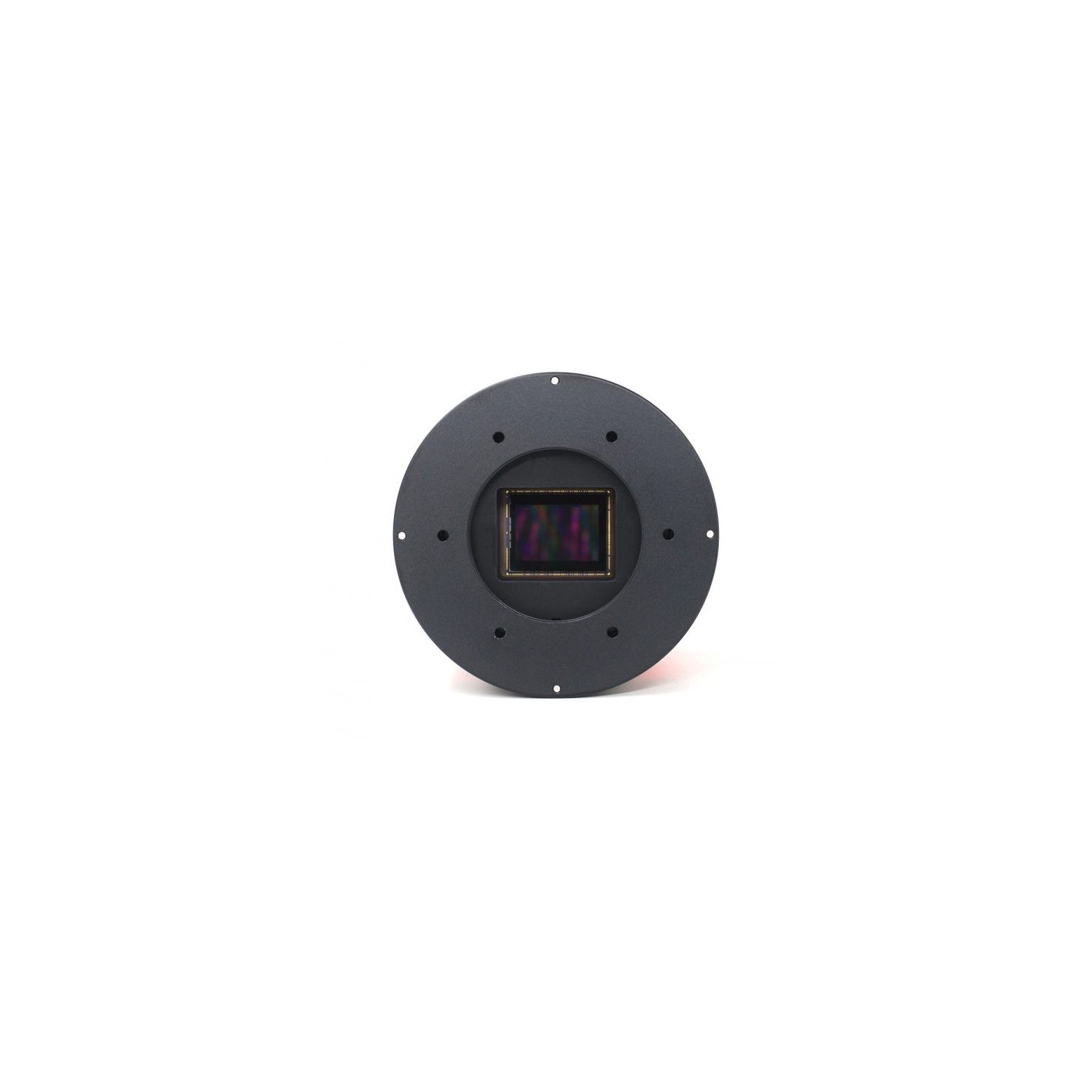

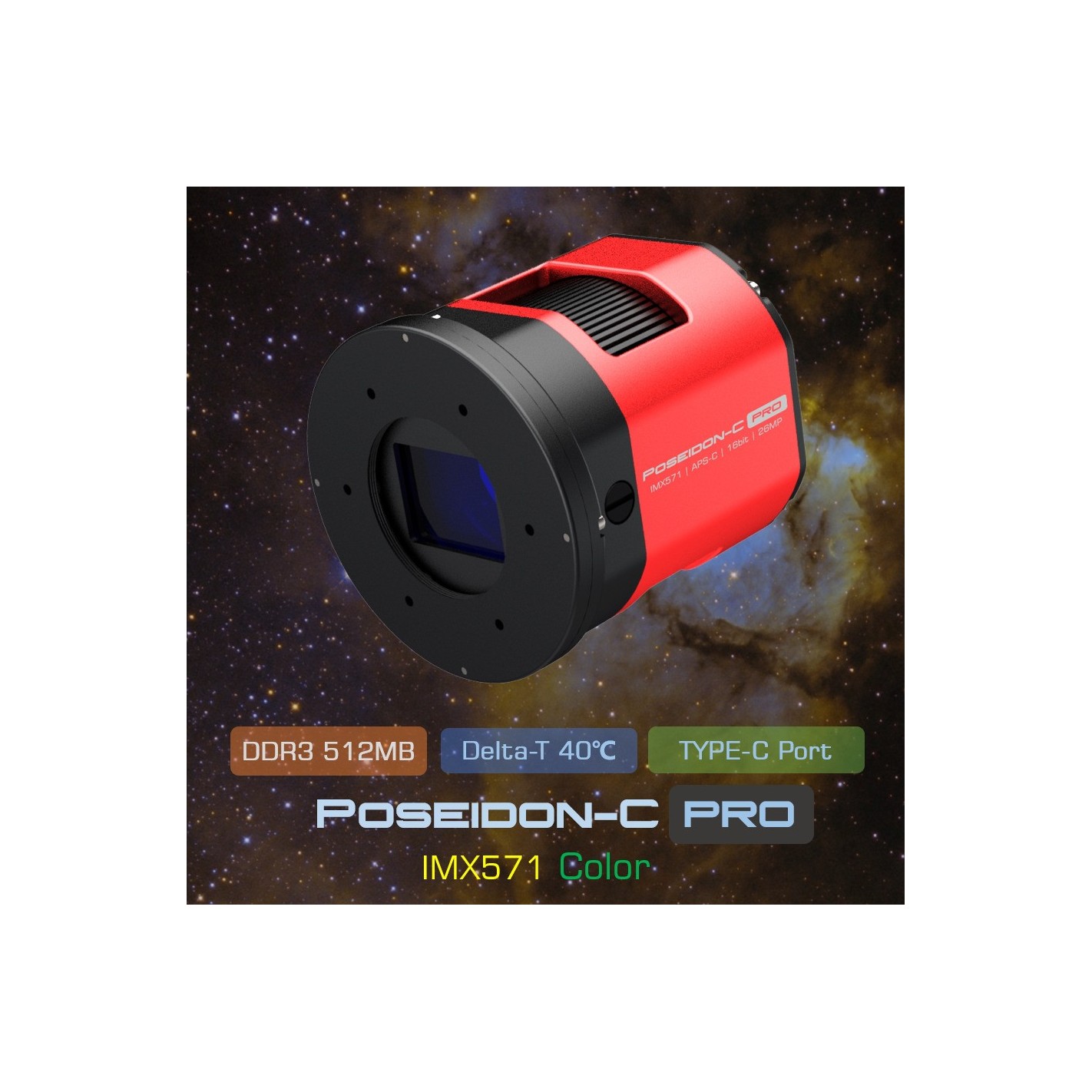

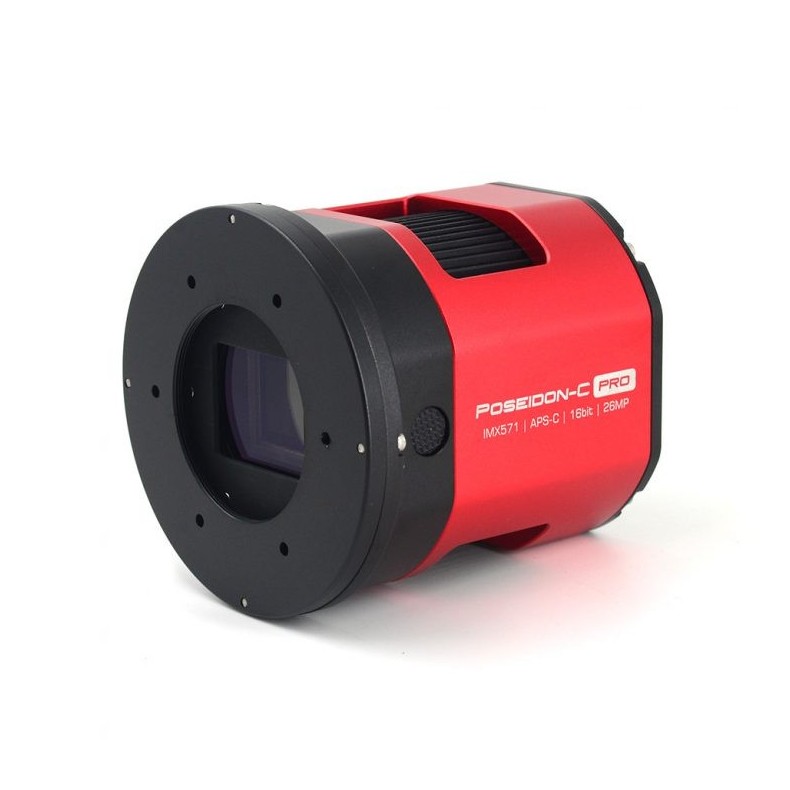

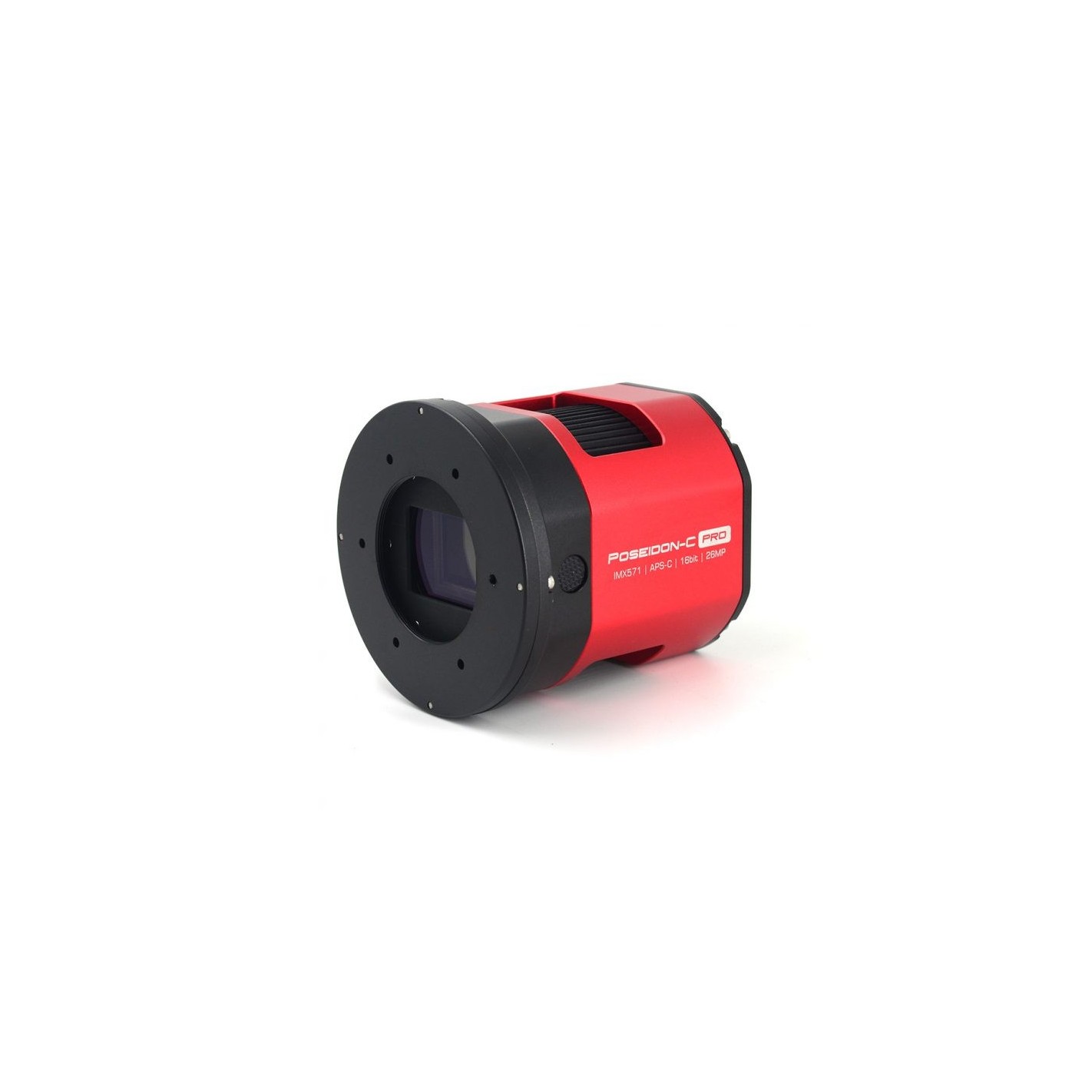

A câmara frigorífica Poseidon-C Pro (IMX571) foi desenvolvida por Player One Astronomy, foi concebida para imagens DSO avançadas. Adopta o sensor a cores Sony IMX571 de formato APS-C. O tamanho do pixel de 3,76um acomoda uma profundidade de poço de 71,7Ke com um total de 26MP (resolução de 6252*4176), e a diagonal é de 28,3mm.
Placa de inclinação do sensor de ajustamento de 4 pontos à retaguarda
Ao fotografar objectos do céu profundo, a utilização da placa de inclinação do sensor pode obter uma curvatura de campo muito menor do telescópio. Adoptamos o ajuste posterior e a placa de inclinação de 4 pontos, que tem muitas vantagens na utilização.
O ajuste de 4 pontos é mais fácil de saber qual o canto que precisa de ser ajustado. A almofada de sombreamento em esponja de alta densidade incorporada pode bloquear a luz das fendas laterais sem qualquer fuga lateral.
Para compreender o método de ajustamento de 4 pontos, criámos um exemplo para os utilizadores:
Arrefecimento profundo
Jogador Uma série de câmaras refrigeradas usa uma unidade de refrigeração TEC de 2 estágios, depois de melhorar o projeto da estrutura para rejeitar o calor de volta para a câmara, o Delta-T da câmara pode chegar a mais de 40 ℃.
512MB de cache DDR3
Como melhoria, a cache DDR3 nas câmaras arrefecidas é aumentada para 512 MB. Ajuda a estabilizar e a proteger a transmissão de dados, evita eficazmente a queda de fotogramas e reduz significativamente o ruído de leitura.
Com a cache DDR3, a câmara já não é exigente em termos de requisitos de computação, continuando a ter um excelente desempenho mesmo quando ligada a uma porta USB 2.0.
Tecnologia STARVIS
Câmara refrigerada Poseidon-C Pro (IMX571) baseada na tecnologia STARVIS da Sony, a tecnologia de píxeis retroiluminados utilizada nos sensores de imagem CMOS.
Formato APS-C

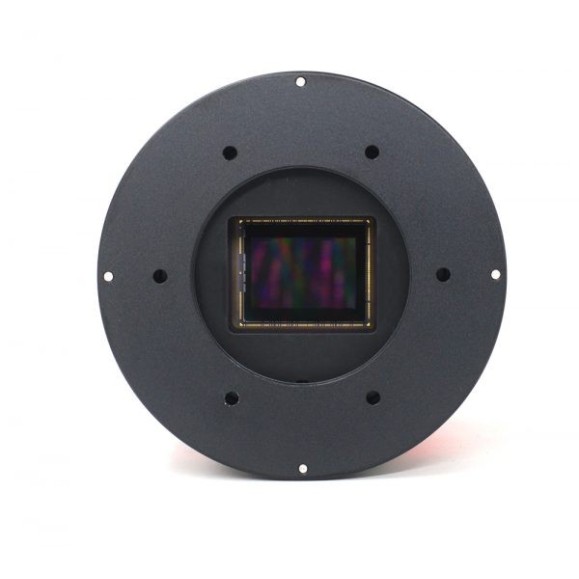

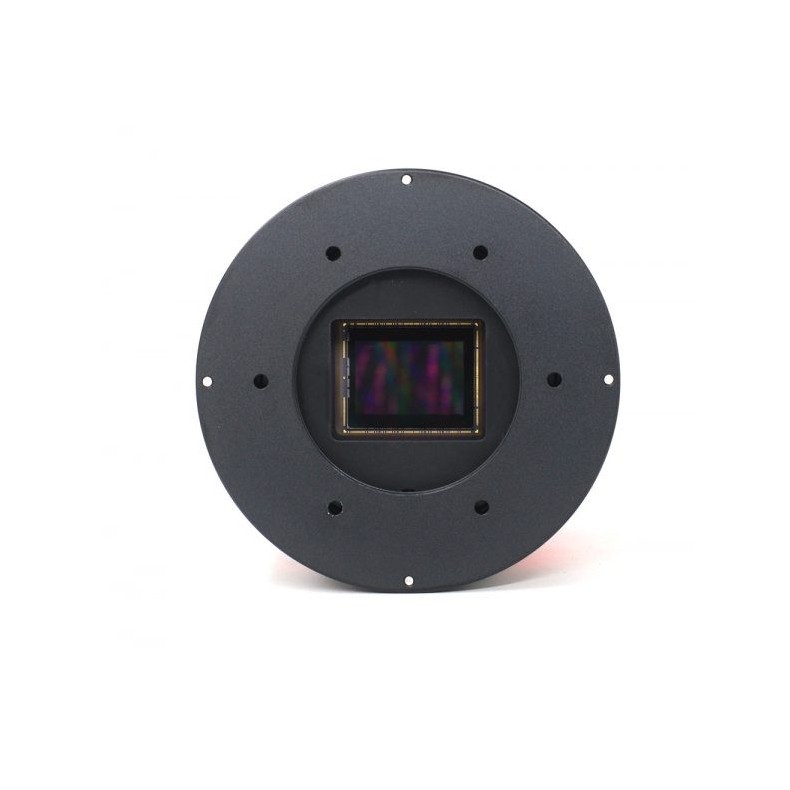

A câmara de refrigeração Poseidon-C Pro tem o formato APS-C (23,5 mm*15,7 mm), um tamanho bastante grande para imagens DSO.
ADC nativo de 16 bits
O sensor IMX571 possui um ADC nativo de 16 bits integrado. O ADC nativo de 16 bits (65536 níveis) proporciona uma resolução de amostragem superior à de 12 bits (4096 níveis) ou 14 bits (16384 níveis). Ao efetuar uma transformação não linear, os dados de 16 bits podem suportar uma transformação muito forte e podem também melhorar a transição entre claro e escuro, e 16 bits podem tornar a cor mais viva.
No-Amp-Glow
A câmara de refrigeração Poseidon-C Pro também é uma câmara Non-Amp-Glow!
Quadro escuro de 300s a -20 ℃ da câmara refrigerada Poseidon-C Pro (redimensionar para 50%):
O Non-Amp-Glow pode dar-nos um fundo muito limpo, muito mais fácil de obter imagens de alta qualidade.
Porta de dados e porta de alimentação Tipo C

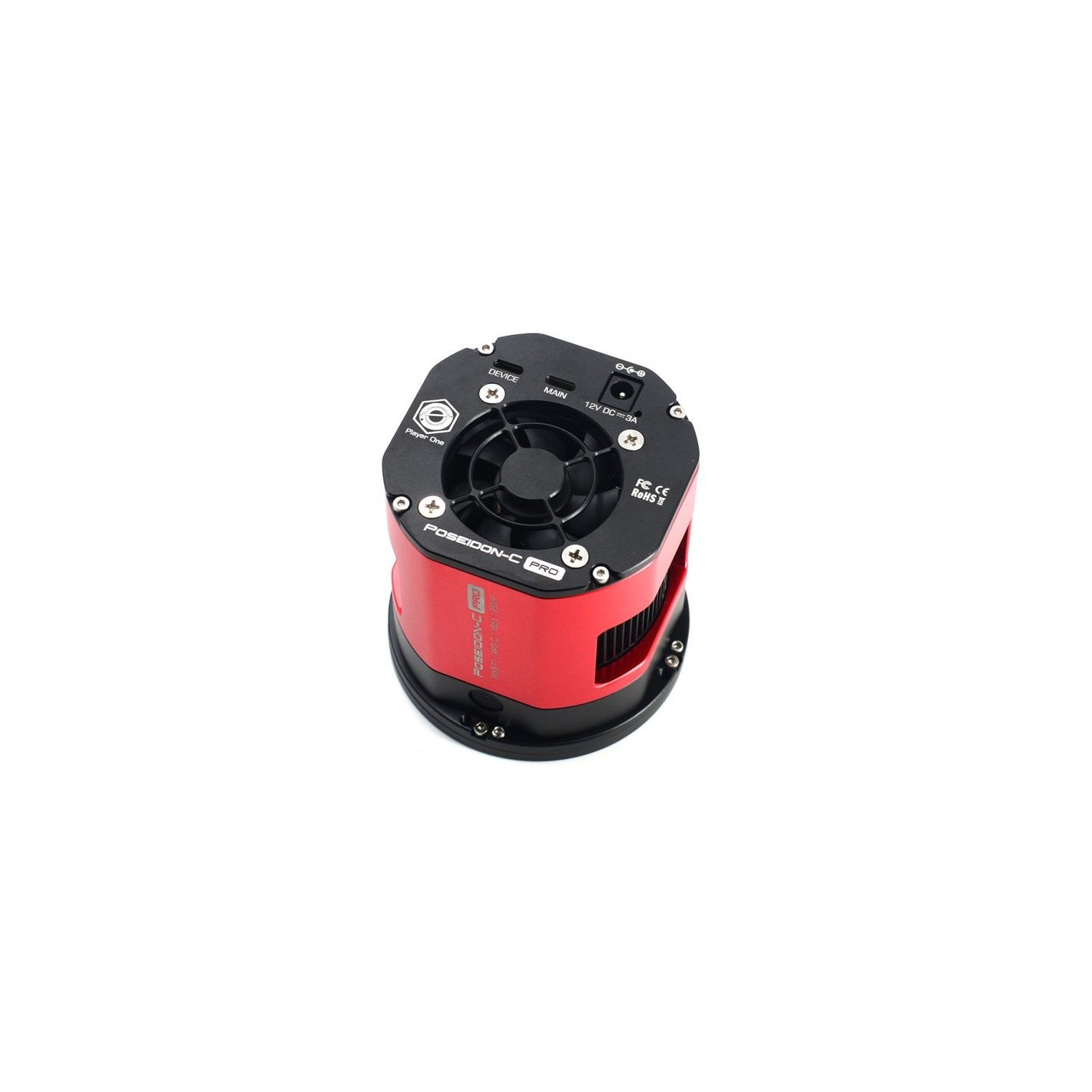

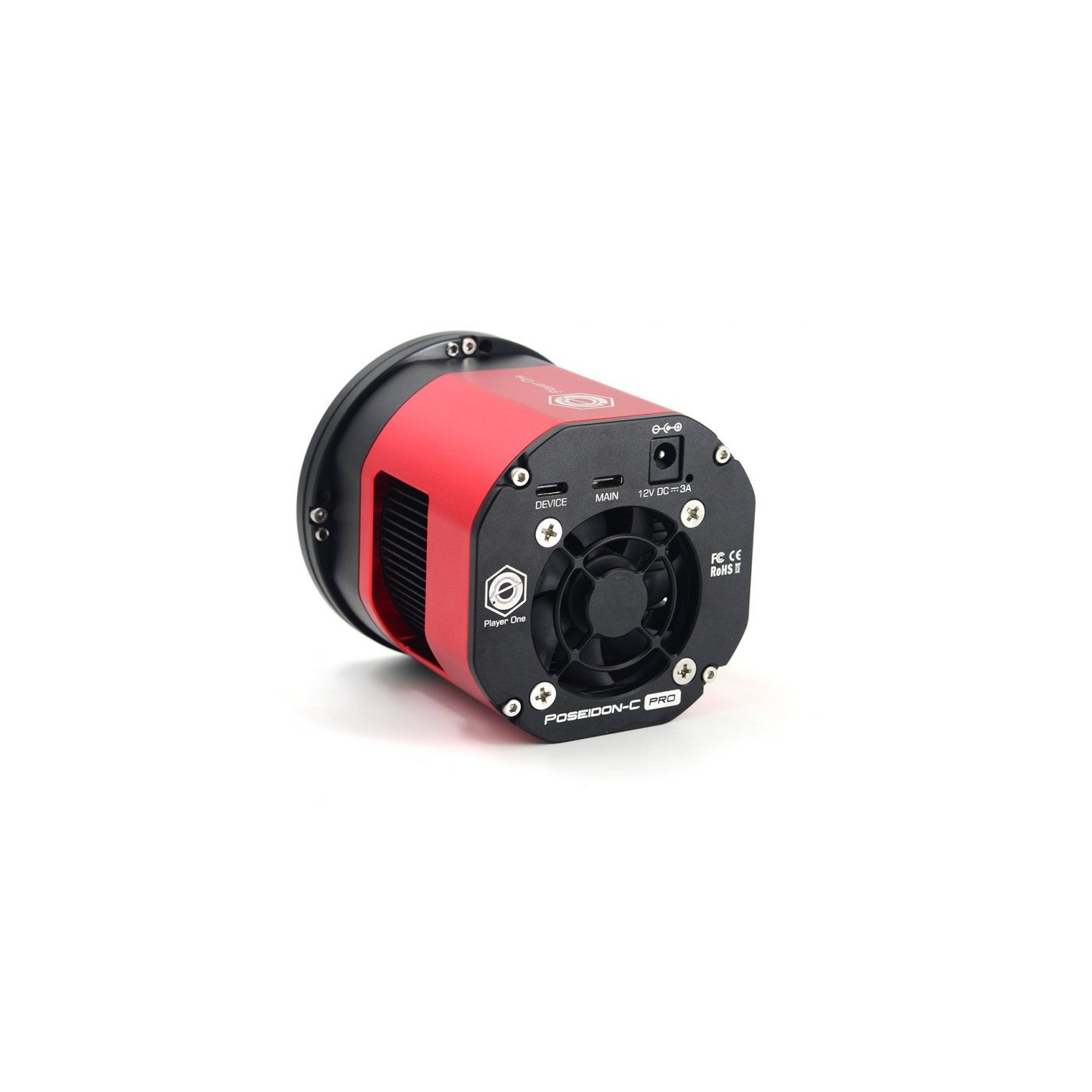

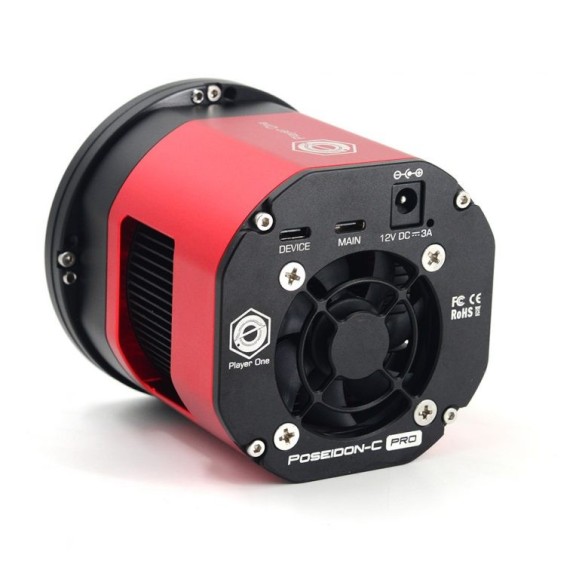

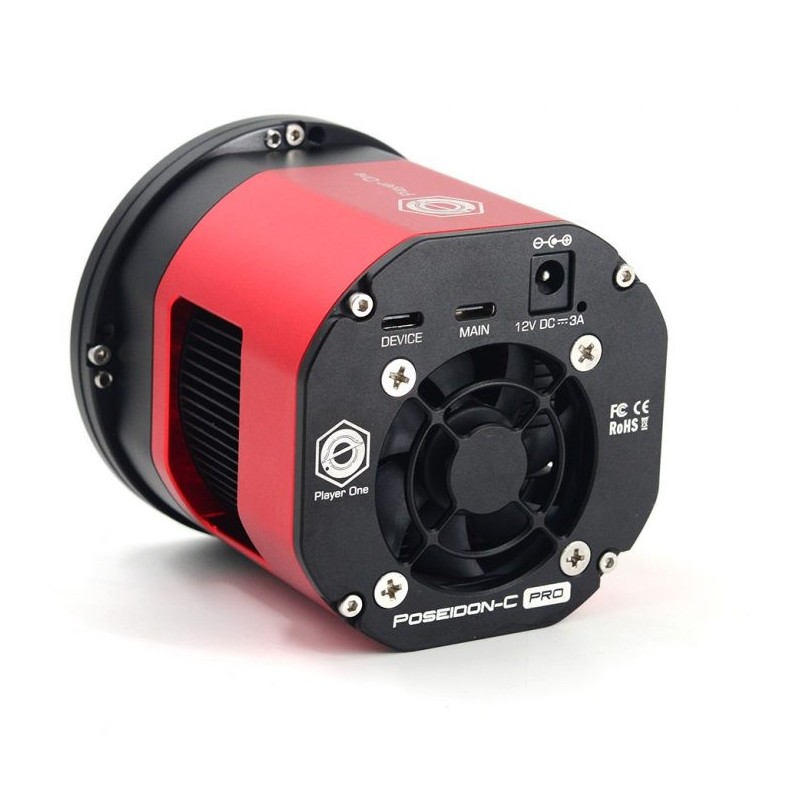

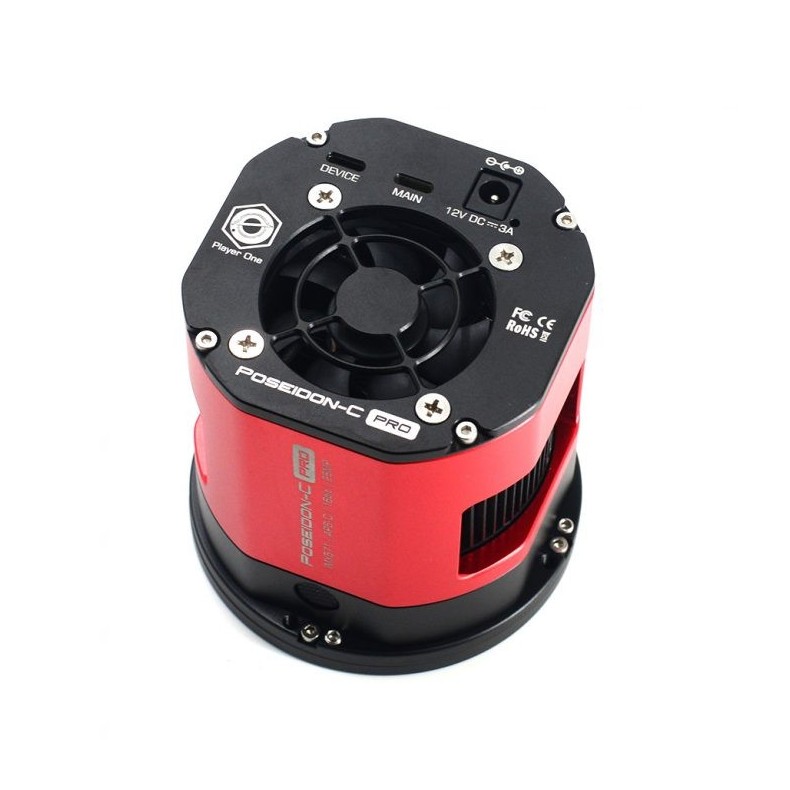

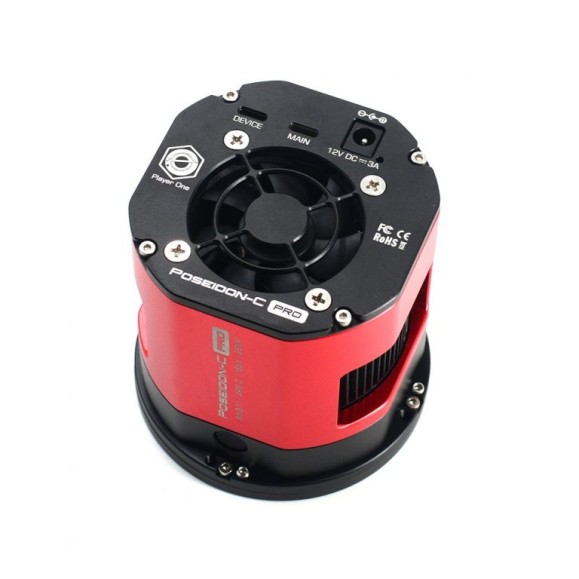

A parte de trás da câmara arrefecida tem 2 portas de dados Tipo C e uma porta de alimentação 12V DC 5,5×2,1 mm.
A porta de dados principal suporta o protocolo USB3.0, a câmara pode funcionar a 15 fps no modo RAW8. A porta Type-C é mais fácil de ligar quando se monta o equipamento de imagem à noite.
Ao gravar imagens, uma vez que a velocidade de gravação real será afetada pela velocidade de gravação do próprio disco rígido, quando a velocidade de gravação do disco rígido é lenta, a gravação pode não atingir a velocidade teórica. Recomenda-se a utilização de uma unidade de estado sólido de alta qualidade para gravar dados, de modo a tirar o máximo partido do desempenho da câmara.
A câmara tem uma porta de 12V DC5.5*2.1mm para fornecer energia suficiente ao sistema de arrefecimento TEC. Se não precisar de alimentar o sistema de arrefecimento, basta ligar a porta principal Tipo C e a câmara funcionará como uma câmara não arrefecida.
Utilização de um cabo normalizado
Sistema de arrefecimento e aquecedor anti-mofo
Na janela ASCOM, fornecemos 3 parâmetros ajustáveis: temperatura alvo, velocidade da ventoinha e potência anti-mofo.
Delta-T padrão: 40℃ (±2℃) , quando a temp. ambiente 30℃, velocidade do ventilador 100%, aquecedor anti-spray 0%.
Definições Delta-T recomendadas: 35℃ abaixo da temperatura ambiente, velocidade da ventoinha 70%, aquecedor de orvalho 10%, consumo de energia 40- 60%.
A velocidade de rotação da ventoinha de arrefecimento também é ajustável, sendo o valor predefinido de 70% de velocidade.
O problema do orvalho é o maior inimigo da astroimagem, a câmara integra um aquecedor anti-orvalho à frente da câmara. A potência do aquecedor é ajustável.
Mecanismo de proteção contra sobretensão e sobrecorrente
As câmaras Player One produzidas por nós garantem a segurança da sua câmara e de outros equipamentos através de mecanismos de proteção contra sobretensões e sobreintensidades.
Desempenho
Modo de amostragem dupla
A série Saturn SQR tem um modo de amostragem duplo. O modo Nromal e o modo de baixo ruído têm diferentes vantagens na captação de imagens.
1. 1. o modo normal tem um FPS mais rápido, sendo mais adequado para imagens planetárias.
2. 2. o modo de baixo ruído (LRN) tem um ruído de leitura mais baixo e uma gama dinâmica mais elevada, sendo mais adequado para imagens DSO.
Com um ganho de 0, a câmara tem uma gama dinâmica de 14,26 passos e uma capacidade total de 71,7 ke; o ruído de leitura é de 3,96e.
HCG aberto com ganho = 125, a câmara tem uma gama dinâmica de 13,58 pontos e uma capacidade de 16,6 Ke, o ruído de leitura é de apenas 1,36 e.
Modo de baixo ruído
Modo normal
Taxa de fotogramas
A câmara de refrigeração Poseidon-C Pro pode funcionar a 15FPS no modo RAW8, o que é muito mais rápido do que os modelos existentes no mercado.
Bem cheio
A câmara de refrigeração Poseidon-C Pro tem 71,7Ke de capacidade total, o que é mais de 1,4 vezes superior à IMX571 Basic (50ke).
Ruído de leitura
Quanto ao ruído de leitura, prometemos solenemente que todos os valores são obtidos a partir de testes reais. E para os utilizadores, podem utilizar o Sharpcap 4 para testar. O SC4 tem uma função chamada Análise do sensor, que fornece uma forma muito simples de testar o ruído de leitura.
Escrevemos um tutorial no nosso sítio Web: https://player-one-astronomy.com/service/manuals/
Se estiver interessado no teste de ruído de leitura, pode experimentá-lo você mesmo, o que é muito simples.
Corrente escura
A corrente escura é de apenas 0,000105 e / s / pix a -20 ℃ e 0,001178e / s / pix a 0 ℃. Em toda a curva, a corrente escura é quase como uma linha reta, o que pode provar que a câmera Poseidon tem uma qualidade muito boa.
Curva QE
