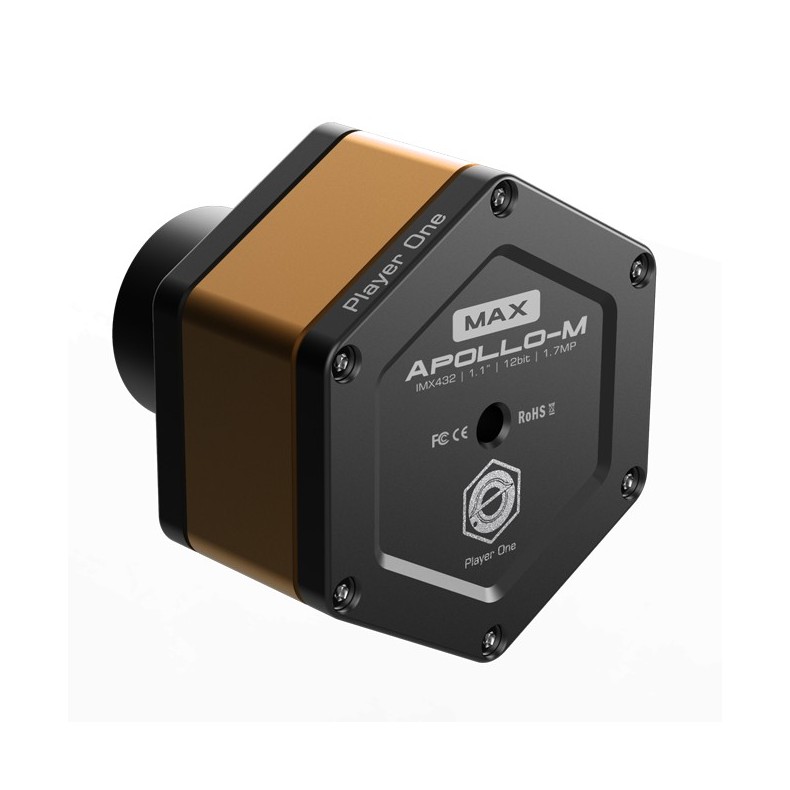

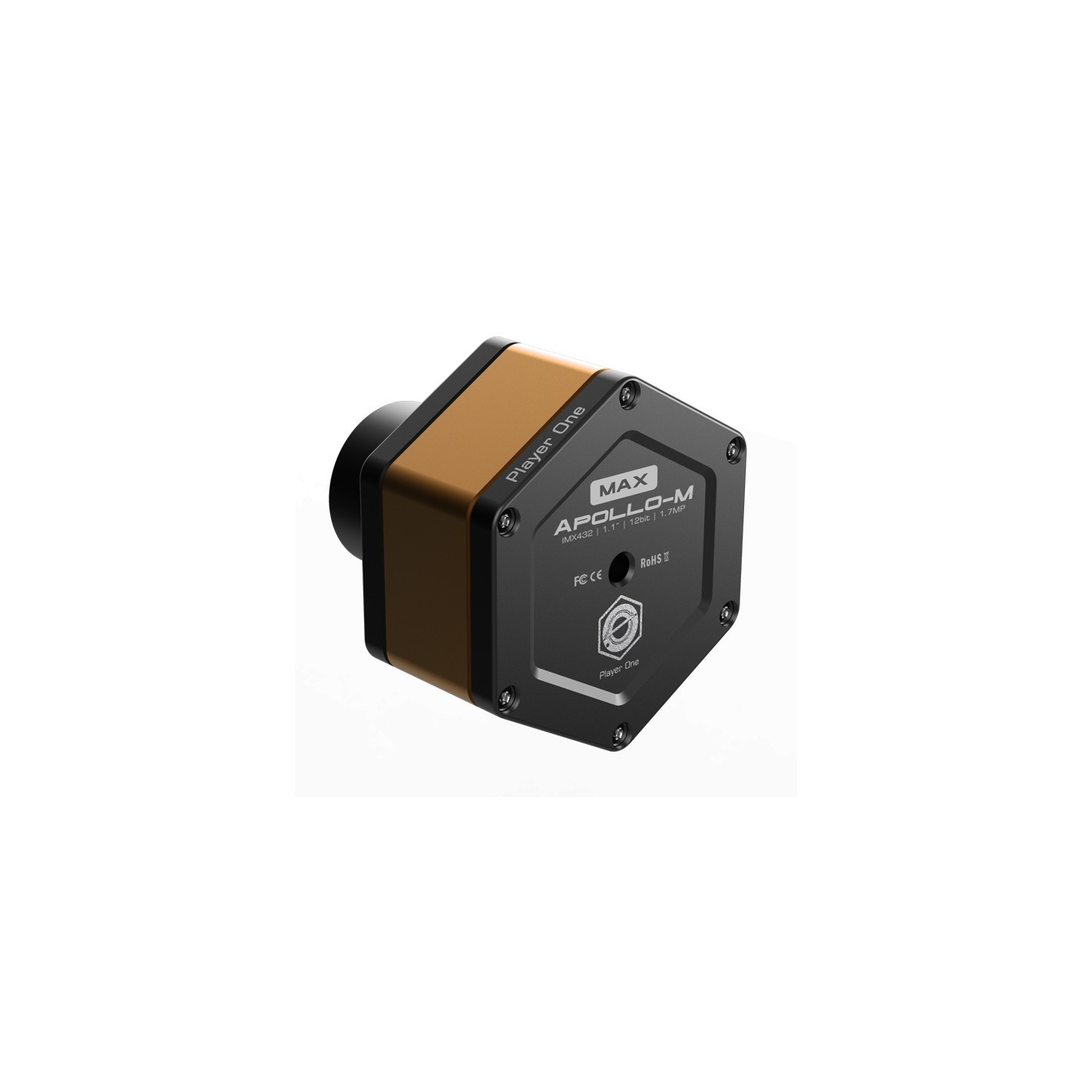

PLAYER ONE Câmara Solar Apollo-M Max Câmara Mono USB3.0 (IMX432)
A série Apollo é a primeira linha de câmaras do mundo concebida especificamente para fotografia solar, ostentando o nome Apollo.
A série Apollo inclui sensores Sony com obturadores globais e um foco em sensores monocromáticos.
Atualmente, são lançados 4 modelos de câmaras Apollo:
Apollo-M MAX (IMX432), sensor de 1,1 polegadas, monocromático.
Apollo-M MINI (IMX429), sensor de 2/3 polegadas, monocromático.
Apollo-M (IMX174), sensor de 1/1,2 polegadas, monocromático.
Apollo-C (IMX174) , sensor de 1/1,2 polegadas, cor.
* Aviso: A câmara solar requer um filtro redutor de potência e de luz, como a película Baader ou o prisma Herschel. NÃO a utilize diretamente para obter imagens do Sol.
Descrição do produto
A Apollo-M MAX é uma câmara solar desenvolvida pela Player One Astronomy, que adopta o sensor monocromático Sony IMX432 de 1,1". A dimensão dos píxeis de 9um permite uma profundidade de imagem de 100ke com um total de 1,7MP (resolução de 1608*1104), e a diagonal é de 17,5mm.
Tecnologia Pregius
O Apollo-M MAX (IMX432) baseia-se na terceira geração do Pregius. Mas a IMX432 é bastante diferente. De acordo com a introdução dos documentos técnicos, a dimensão dos píxeis da 3ª geração é normalmente de 4,5um, e o poço completo é de 25Ke. Mas este sensor tem píxeis de 9um e, claro, o poço completo até 4x (100Ke).
Formato
O Apollo-M MAX (IMX432) tem um formato de 1,1″, o que é bastante grande, quase o dobro do tamanho do chip IMX174.
Tamanho do pixel
A dimensão dos píxeis de 9um é 1,5 vezes maior do que a da câmara IMX174, o que significa que pode funcionar com uma relação focal mais longa, como a SCT + filtro Daystar (com 4,2X).
Bem cheio
O poço completo de 100Ke é 3 vezes maior do que o da IMX174. Esta caraterística trará novas possibilidades no domínio da imagiologia. O que podemos imaginar é HDR do Sol e da proeminência, ou talvez o lado claro e escuro da Lua.
HCG e ruído
O modo HCG abrir-se-á automaticamente quando o ganho for >145, o ruído de leitura cairá para 4,6e. E a gama dinâmica aumentará para 12 gotas novamente.
Com um ganho de 380, o ruído de leitura da câmara Apollo-M MAX (IMX432) é de 2,6e, inferior ao da IMX174, e o poço total continuará a ser superior ao da IMX174.
Sem bandas
O problema do ruído de linha é um dos principais problemas na captação de imagens solares. Quando se utilizam câmaras IMX174 ou IMX178, ocorre por vezes a formação de bandas. Embora seja possível reduzi-lo no pós-processamento, continua a afetar negativamente os detalhes.
A maior surpresa ao testar a Apollo-M MAX é o facto de as imagens IMX432 serem muito suaves, sem as incómodas bandas horizontais. Assim, podemos concentrar-nos na captação de detalhes em qualquer relação focal, de qualquer forma (mosaico de disco completo ou ROI), sem termos de nos preocupar com o problema das bandas no pós-processamento.
ACESSÓRIOS RECOMENDADOS:
ACS (Sistema de arrefecimento ativo) -- É UM ACESSÓRIO OPCIONAL QUE DEVE SER COMPRADO EM SEPARADO
O ACS é um sistema de arrefecimento de ar externo concebido para câmaras solares e planetárias de grande formato que já possuem um PCS (Sistema de Arrefecimento Passivo). O ACS pode proporcionar um controlo de temperatura muito melhor. Quando a câmara tem PCS + ACS, a temperatura é apenas 7 ℃ mais alta do que a temperatura ambiente, o corpo da câmara está um pouco quente, mas não quente. O ACS não só pode ser usado à luz do dia para imagens solares, mas também pode ser usado à noite para imagens DSO de sorte.
Imagens de referência de vários utilizadores:
O Sol em luz branca
Para um melhor contraste, o filtro Player One Photosphere 10nm será uma boa escolha. Isto é um filtro opcional que deve ser adquirido separadamente, mas recomendamos vivamente a sua aquisição na Telescopiomania.
Apollo-M MAX com telescópio Skywatcher APO 150. Autor: Simon
Características:
A designação das câmaras Player One Astronomy é única. A linha de câmaras solares tem o nome de Apolo, o deus do sol. O sufixo do nome descreve a caraterística principal da câmara.
Design de vanguarda
As câmaras planetárias desenvolvidas pela Player One Astronomy a câmara fotográfica da Samsung utiliza um hexágono científico e tecnológico regular para construir a linha principal do corpo, complementado por chanfros redondos para obter rigidez e flexibilidade. O laranja positivo, que é implicitamente solar, é combinado com o preto estável e de baixo perfil, e o processo de envidraçamento superfino em toda a superfície confere à câmara um aspeto luxuoso e fresco.
2ª geração - Placa de inclinação do sensor
Ao tirar fotografias solares com o telescópio de proeminência, o anel de Newton é incomodativo. É possível obter uma imagem solar mais suave sem o anel de Newton, ajustando a placa focal. Obter uma curvatura de campo muito mais pequena do telescópio
A almofada de sombreamento de esponja de alta densidade incorporada pode bloquear a luz das fendas laterais sem qualquer fuga lateral.
Sistema de arrefecimento passivo
Com as câmaras solares a funcionar à luz do dia, a temperatura pode ser muito mais elevada do que à noite. O calor dos sensores de obturador global será um problema, especialmente em alguns formatos grandes como o IMX432. A Player One adicionou uma nova funcionalidade chamada Sistema de arrefecimento passivo para afastar o calor do sensor.
Cache DDR3 de 256M
As câmaras Player One Astronomy são os primeiros a incorporar a cache DDR3 em qualquer câmara planetária do mundo. Ajuda a estabilizar e a proteger a transmissão de dados, evita eficazmente a perda de fotogramas e reduz consideravelmente o ruído de leitura.
Com a cache DDR3, a câmara já não é exigente em termos de necessidades computacionais, continuando a ter um excelente desempenho mesmo quando ligada a uma porta USB 2.0.
Tecnologia DPS
As câmaras planetárias de Player One Astronomy incluem a tecnologia DPS (Supressão de pixéis mortos). A DPS analisa muitos fotogramas escuros para descobrir pixels fixos anormais e regista o mapa na memória da câmara. Ao captar imagens, em cada fotograma de exposição, a posição dos pixels mortos recebe um valor médio, dependendo dos pixels activos em torno desse pixel anormal.
Mecanismo de proteção contra sobretensão e sobrecorrente
As câmaras Player One produzidas pela number one garantem a segurança da sua câmara e de outros equipamentos através de mecanismos de proteção contra sobretensões e sobreintensidades.
Porta de dados
Quando a câmara está ligada à interface USB3.0 e é utilizada a pré-visualização de resolução total, pode atingir 109 FPS no modo 12bit (RAW16) e 126FPS 10bit (RAW8). Ao gravar imagens, uma vez que a velocidade de gravação real será afetada pela velocidade de gravação do próprio disco rígido, quando a velocidade de gravação do disco rígido é lenta, a gravação pode não atingir a velocidade teórica. Recomenda-se a utilização de uma unidade de estado sólido de alta qualidade para a gravação de dados, de modo a tirar o máximo partido do desempenho da câmara.
Utilize o cabo guia ST4 para ligar a câmara e a porta AUTO GUIDE da montagem equatorial para guiar.
DESEMPENHO:
Ruído de leitura
Quanto ao ruído de leitura, prometemos solenemente que todos os valores são obtidos a partir de testes reais. E para os utilizadores, o Sharpcap 4 pode ser utilizado para testes. O SC4 tem uma função chamada Análise do Sensor, que fornece uma forma muito simples de testar o ruído de leitura.
Após muitos testes rigorosos de ruído de leitura, esta câmara consegue atingir um ruído de leitura baixo de 2,6e com um ganho de 380.
Se estiver interessado em ler testes de ruído, pode experimentar por si próprio, o que é muito simples.
Curva de eficiência quântica:
Modo HCG
A câmara Apollo-M MAX tem um modo HCG único, que se activará automaticamente quando a definição de ganho da câmara for >145. O modo HCG pode reduzir significativamente o ruído de leitura e manter a mesma gama dinâmica elevada que o baixo ganho.
Conceção mecânica
O que está incluído na caixa?
Especificações técnicas:
- Sensor: SONY IMX432 1.1" CMOS (mono)
- Diagonal: 17,5 mm
- Total de pixels: 1,7 megapixels
- Resolução máxima: 1608×1104
- Tamanho do pixel: 9μm
- Tamanho do chip: 14,5mm×9,9mm
- Taxa de fotogramas: 126FPS（12bit）
- Obturador: Obturador global
- Intervalo de exposição: 32μs-2000s
- Ruído de leitura: 22,9e~2,6e
- Pico de QE: ≈79%
- Poço cheio: 100k e
- ADC: 12 bits
- Porta de dados: USB3.0/USB2.0
- Adaptador: 1,25″ / M42X0,75
- Distância focal traseira: 12,5 mm
- Janela de proteção: D32*2MM Revestimento multicamada AR Plus de alta qualidade (antirreflexo)
- Diâmetro: 66mm
- Peso: 160g
- Resolução e FPS:
- No modo USB3.0
- Resolução ADC de 12 bits
- 1608×1104 126FPS
- Podem ser configuradas mais opções de resolução nos programas de captura.
