Tudo sobre a Mini Câmara Monocromática ASI120MM
Numa preocupação permanente de satisfazer as exigências dos astrofotógrafos, a empresa ZWO (Zhen Wang Optical) oferececâmaras em miniatura para autoguia com a sua gama "Mini.A mini câmara guia ASI120MM está equipada com a AR130CS de 1,2 milhões de píxeis (1280 x 960 px), sensor de 3,75µ píxeis, idêntico ao da câmara ASI120MM.A transferência é feita via USB 2.0 na versão Mini e USB 3.0 na versão Classic;portanto, a velocidade máxima de disparo é reduzida.
Moldado e dimensionado como uma ocular,esta câmara também pode ser utilizada como um "olho" electrónico, filmando a uma velocidade de 35 fps em resolução total.

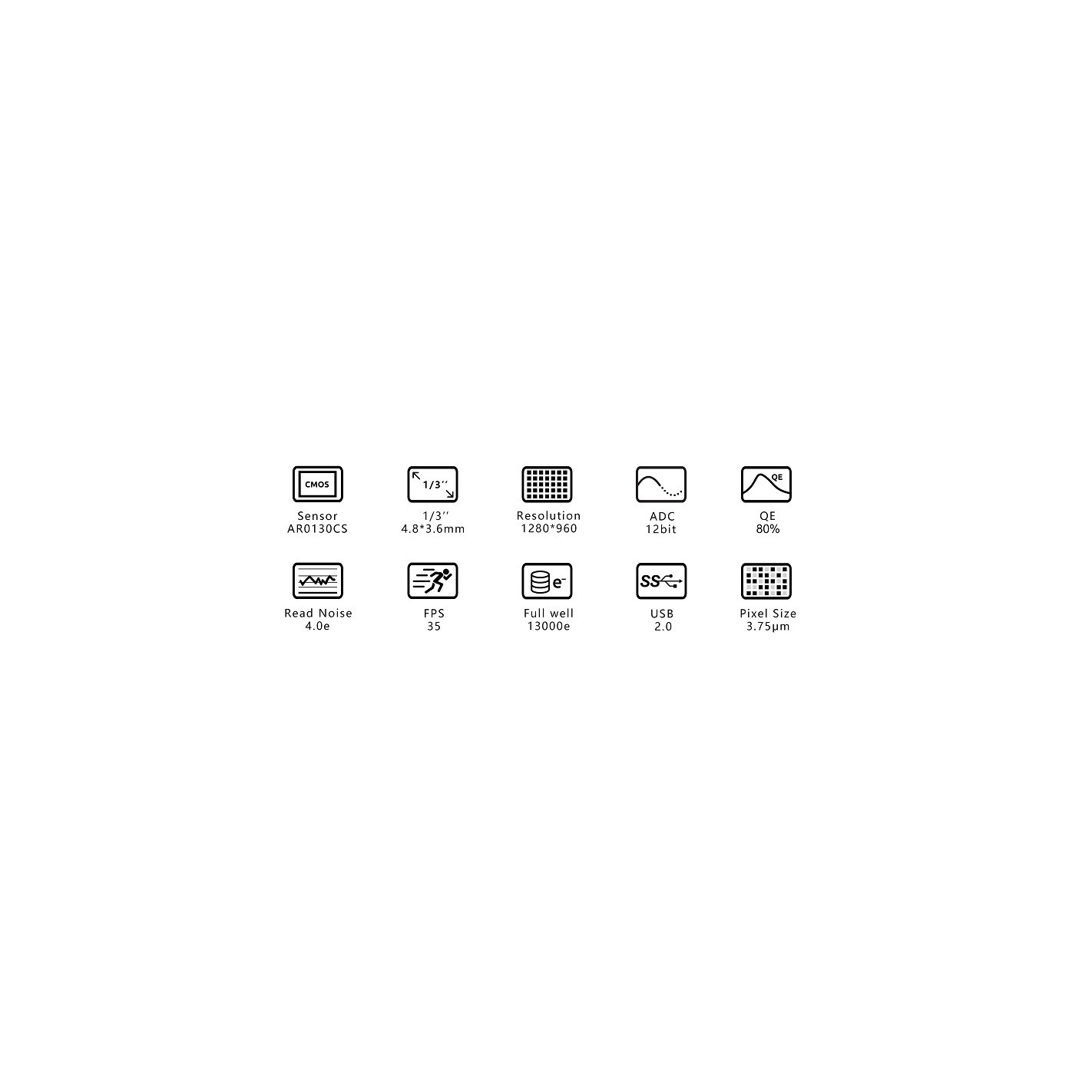

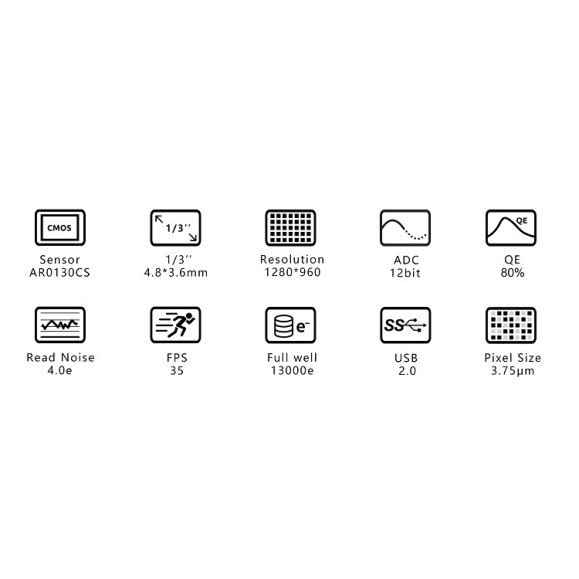

Principais características da mini-câmara ZWO ASI120MM
desempenho astrofotográfico
A mini câmara ZWO O ASI120MM oferece um desempenho muito bom tanto em imagem como em orientação planetária.Baixo ruído de leitura, alta dinâmica e uma janela anti-reflexo são características que o distinguem da concorrência.
Capacidade de pixel da câmara ZWO ASI120, ganho, alcance dinâmico e ruído de leitura

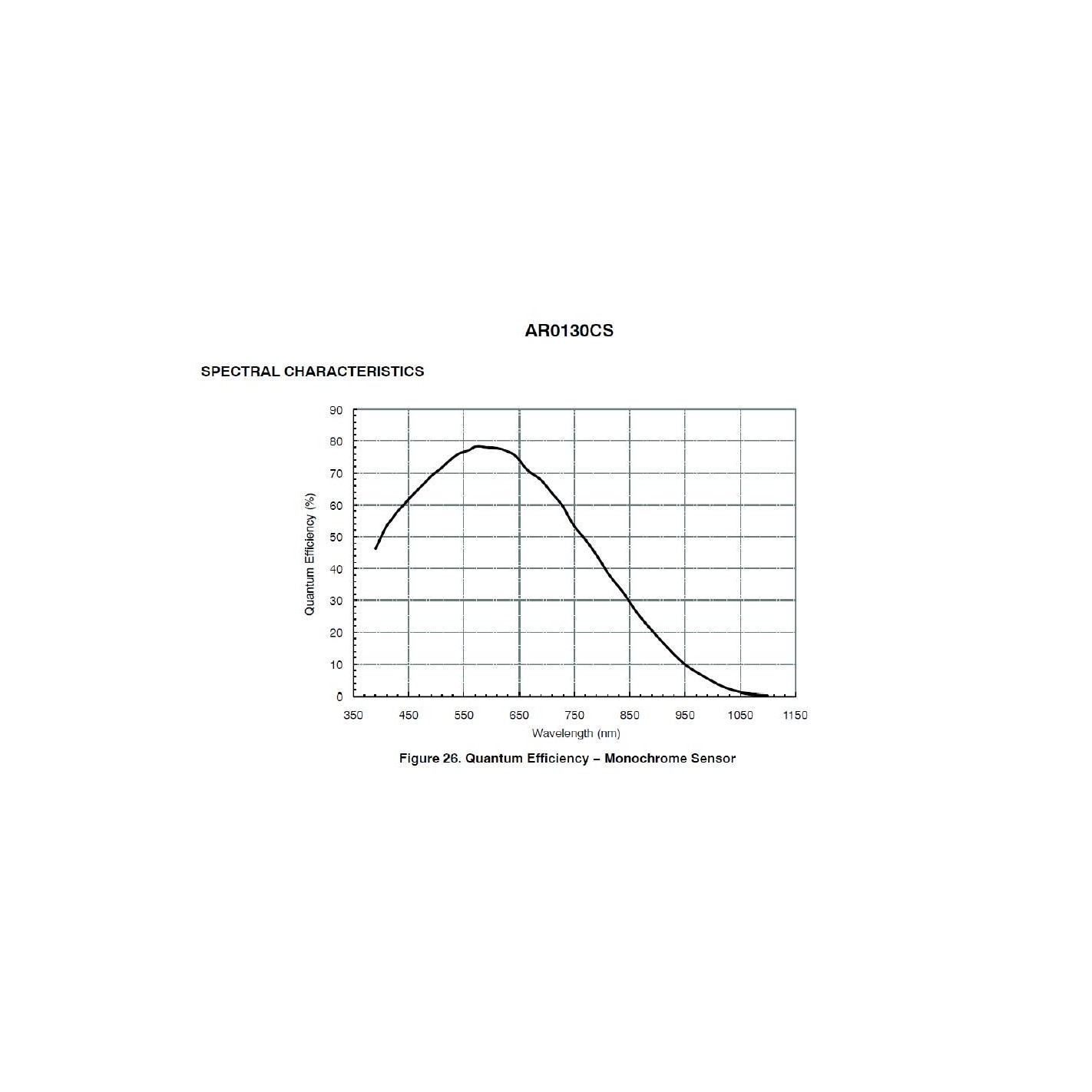

Eficiência quântica do sensor da câmara monocromática ASI120MM-S em função do comprimento de onda
ASI120MM Mini vs. ASI120MM-S
A mini câmara ZWO O ASI120MM tem um design mais elegante do que o modelo ASI120MM-S.É também mais leve e pode ser inserido num porta-óculos de 31,75 mm como um ocular convencional.Para que se possa focar através da ocular e depois inserir a câmara no lugar com o mínimo de edição.
Comparação entre o ASI120MM Mini e o ASI120MM-S
Orientação com o ASI120MM Mini
A sensibilidade foi o principal factor considerado por ZWO no desenvolvimento das suas câmaras-guia.Esta é uma característica essencial quando se procura uma estrela guia.Por conseguinte, a escolha recaiu sobreum sensor monocromático, que é mais sensível e oferece uma melhor resolução do que um sensor de cor.Com uma eficiência quântica próxima dos 80%, o sensor ASI120 pode detectar muitas estrelas-guia potenciais com um curto tempo de exposição.
O ASI120MM Mini é concebido para principiantes.Mais acessível que o ASI290MM Mini e o ASI174MM Mini, é leve, compacto e robusto.A amostragem obtida com os seus 3,75 µm pixels torna-a muito versátil, qualquer que seja o seu instrumento de orientação.Se está à procura da sua primeira câmara de auto-posicionamento, a ZWO O ASI120MM Mini é uma excelente escolha.

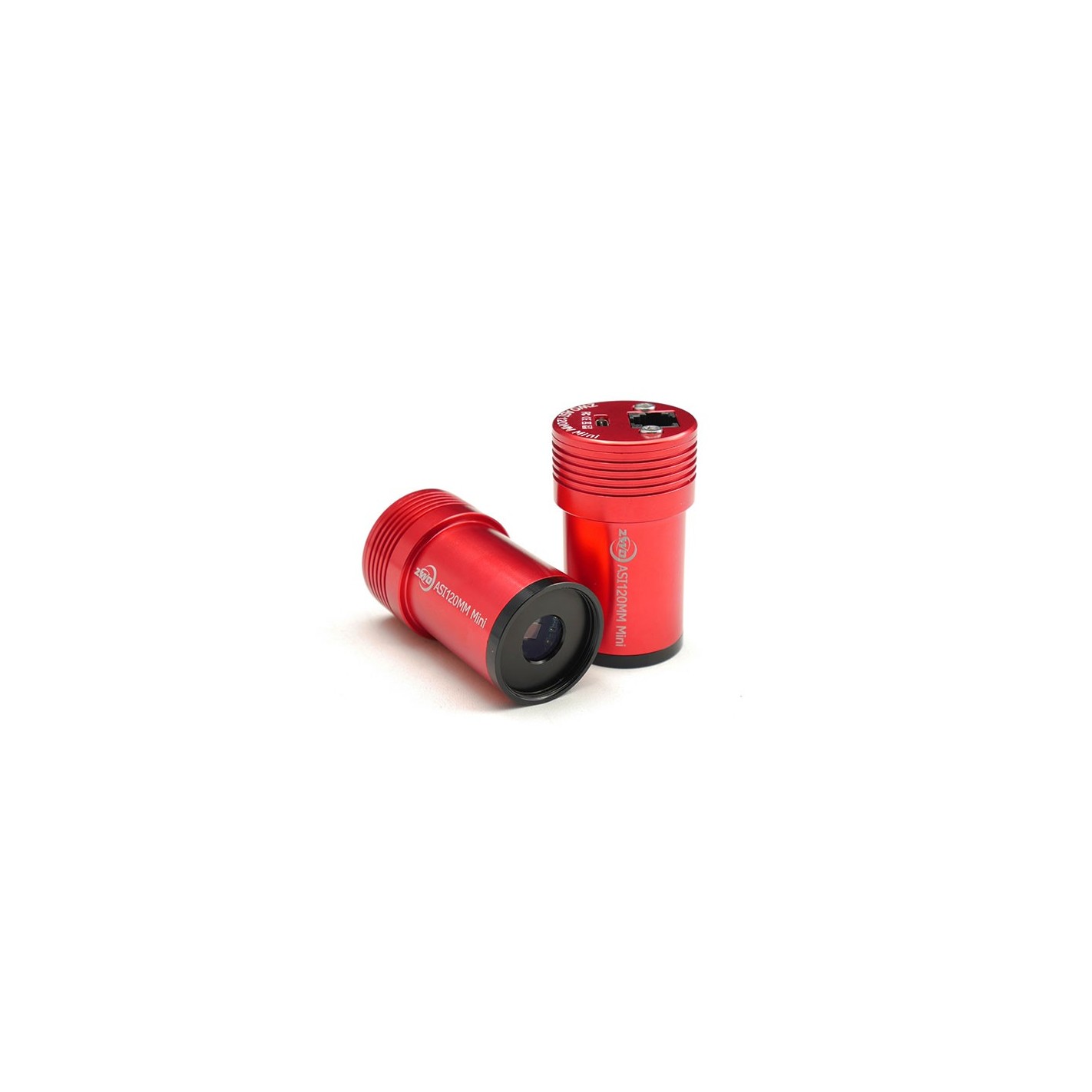

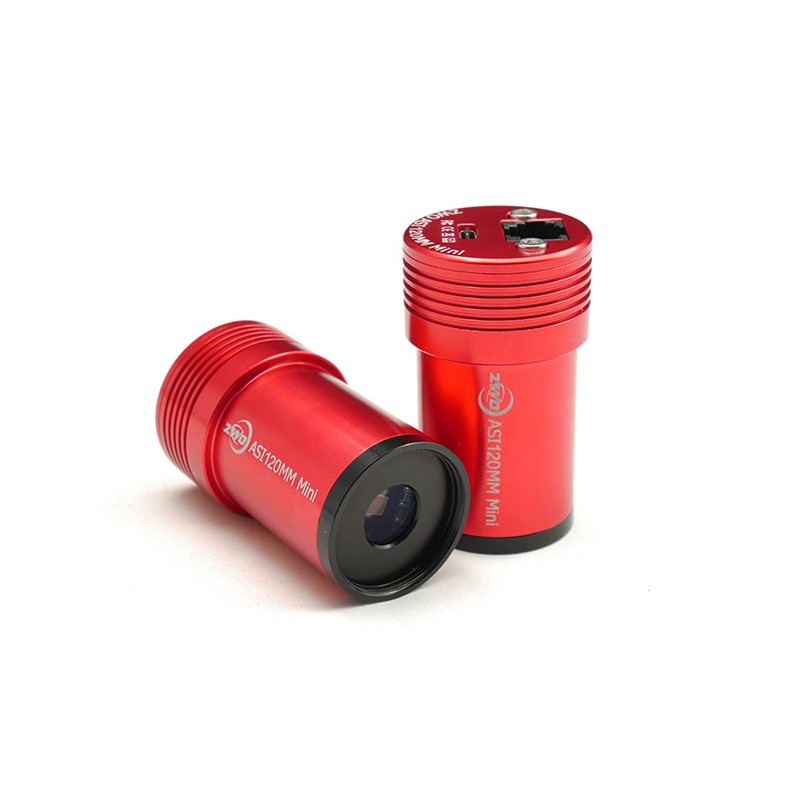

Os lados dianteiro e traseiro do guia da mini-câmara ZWO ASI120MM
A câmara é ligada e alimentada através de umaporta USB 2.0 Tipo CLocalizado no painel traseiro.Tem também umrJ12 porto autoguia compatível com ST4;a ligação aos parênteses é directa.Tem a opção de guiar através da porta ST4 (recomendado), ou através do computador em modo Guia de Pulso.
As diferentes montagens
A configuração clássica consiste em inserir a câmara num suporte de oculares de 1,25" (31,75 mm)E é tudo! A nitidez da imagem é obtida através do sistema de focagem do instrumento e/ou deslizando a câmara para o focalizador. Uma lente de 22 mm de comprimento Se necessário, é fornecido um tubo de extensão que é aparafusado na extremidade da câmara. A rosca de saída é M28,5x0,6, o mesmo que os filtros de 31,75 mm.
Uma lente opcional de CCTV pode ser aparafusada na frente da câmara se quiser transformá-la numa câmara de vigilância do céu, por exemplo.Neste caso, dependendo do tipo de rosca da lente (C ou CS), devem ser utilizados um ou mais anéis de conversão.
Algumas configurações na Mini câmara ZWO ASI120MM
Software
Como com todas as câmaras de marca ZWO, o software de controlo de câmaras líder e mais completo éASIStudioGratuito para descarregar a partir do sítio Web do fabricante de ZWO.A marca também oferece um SDK (Software Development Kit) gratuito para permitir que muitos softwares gratuitos e pagos apoiem nativamente as câmaras ZWO: Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc.Convidamo-lo a consultar a documentação específica deste software para conhecer o seu nível de compatibilidade ou visitar o website de ZWO para uma lista completa.
ZWO também ofereceum controlador ASCOM unificadoPara controlar todos os seus acessórios através da plataforma ASCOM/Alpaca.Este condutor pode ser descarregado gratuitamente a partir do website de ZWO.
Para utilizadores de Linux e Mac,controladores Indi ou IndigoSão gratuitas e disponíveis nos sítios web destas plataformas.A monitorização é então realizada utilizando o software KStars/Ekos (sob Linux) e AstroImager/AstroTelescope oferecido pela editora CloudMakers (sob Mac).
Finalmente, as câmaras podem ser acedidas ZWO através de controladores de vídeo, tais como DirectShow ou TWAIN.Para mais informações, por favor visite o website de ZWO.
Tabelas de características
Características electrónicas
| Funcionalidade |
Mini câmara ZWO ASI120MM |
| Sensor |
| Sensor |
CMOS em Semi AR0130CS |
| Tipo de sensor |
monocromo |
| Formato do sensor |
1/3" |
| Tamanho do molde |
1280x960 pixels |
| Dimensões de um pixel |
3,75 x 3,75 µm |
| Dimensões do molde |
4,87 x 3,67 mm (diagonal: 6,1 mm) |
| Capacidade de pixel |
13.000 e- |
| Electrónico |
| Conversor A/D |
12 bits |
| Ganhe |
3.17e-/ADU |
| Ruído de leitura |
4 |
| Obturador |
Electrónico, tipo "Obturador de rolo" |
| Intervalo de tempo de exposição |
64µs a 1000µs |
| Velocidade máxima de aquisição |
35 fps, com resolução total (1280x960) |
| Refrigeração |
| Tipo de refrigeração |
Obrigações |
| controlo de arrefecimento |
Não |
| Refrigeração de água |
Não |
| conectores |
| interface para computador |
USB 2.0 Tipo C |
| Interface auto-guiável |
Sim.Compatível com ST4 RJ12 |
| Interfaces adicionais |
Nenhum |
| Fornecimento de energia |
5V, via porta USB |
Características mecânicas
| Funcionalidade |
Mini câmara ZWO ASI120MM |
| abordagem subsequente |
8,5 mm |
| Entrada mecânica |
Deslizamento 31,75 mm / Fio fêmea M28,5x0,6 |
| vigia protectora |
Vidro anti-reflexo |
| Dimensões (diâmetro x altura) |
36 mm x 61 mm |
| Peso |
60g |
diagramas
Dimensões e dimensões da Mini câmara ZWO ASI120MM
Conteúdo do produto
- 1 Mini câmara monocromática ZWO ASI120MM
- 1 tubo de extensão de 22 mm de comprimento (rosca M28,5)
- 1 cabo USB 2.0 tipo C (2 m)
- 2 cabos USB 2.0 tipo C (50 cm)
- 1 cabo autoguiante ST4
- 1 x adaptador M28,5x0,6 para CS
