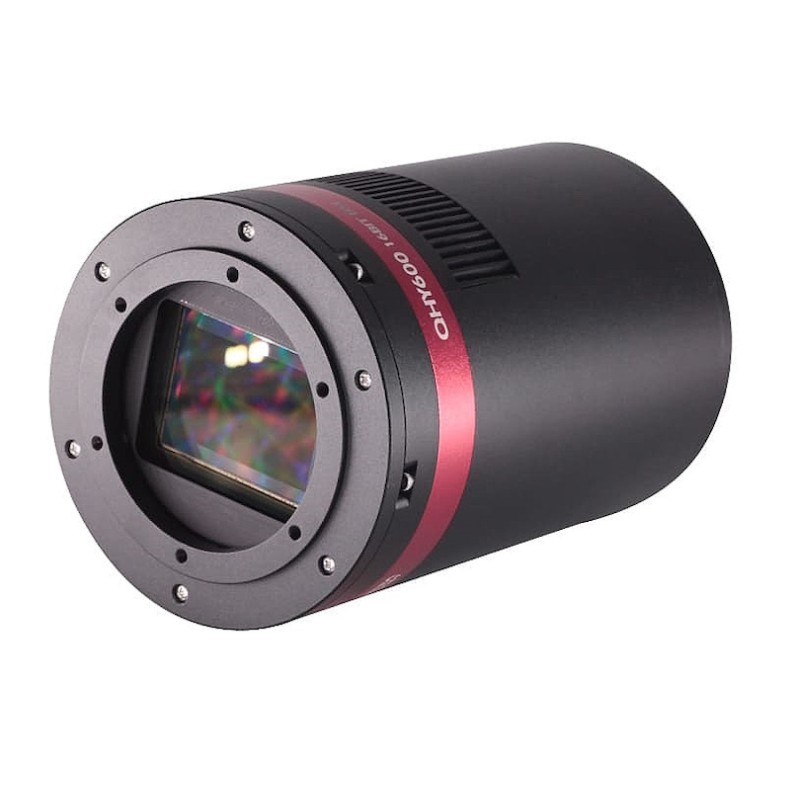

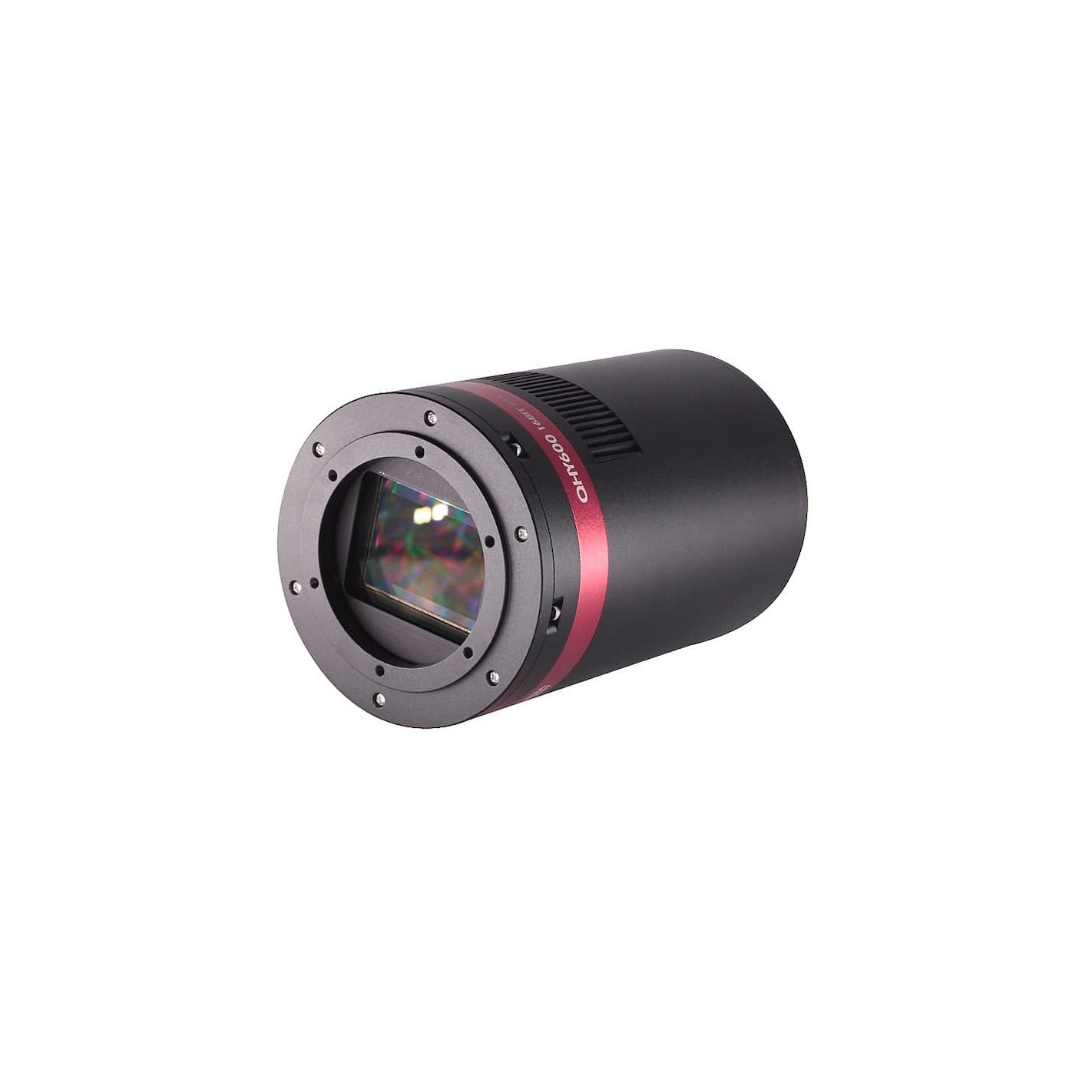

Câmara QHY CMOS modelo QHY600PH-M monocromática SBFL

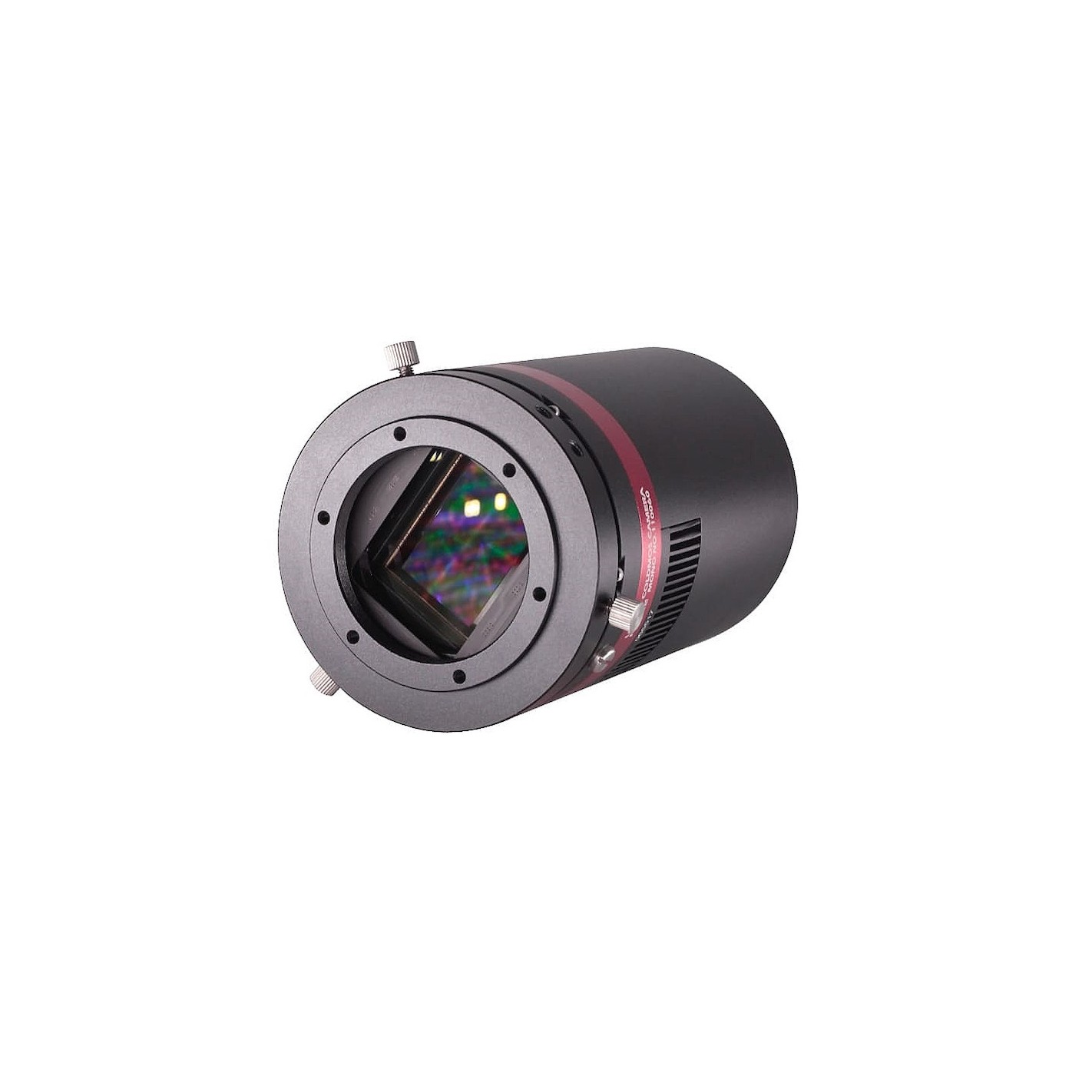

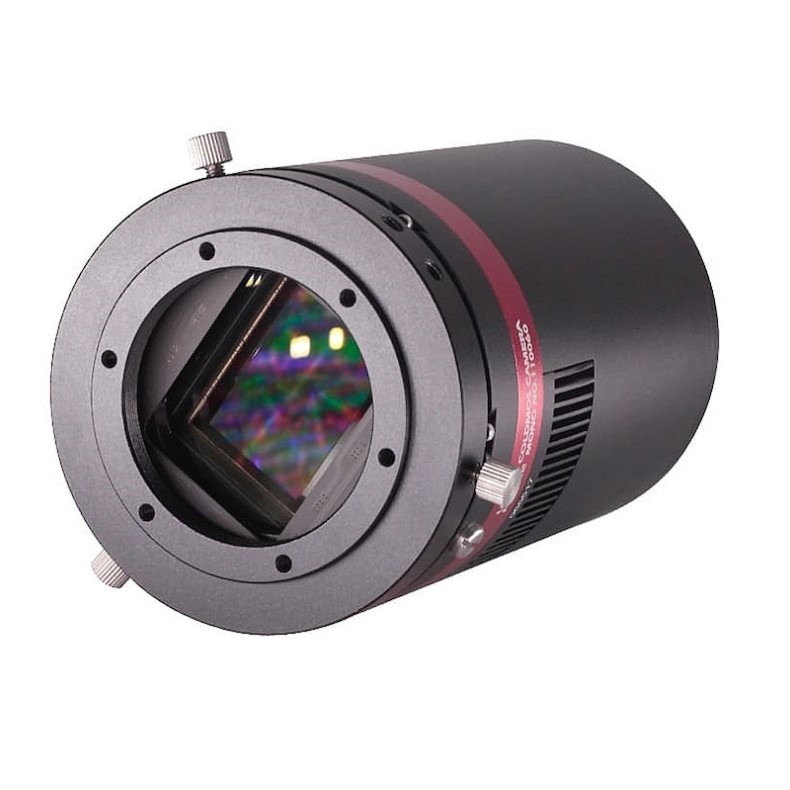

Os modelos SBFL (versão de distância focal posterior curta) são especialmente concebidos para utilizadores de lentes DSLR ou para aqueles que necessitam de uma distância focal curta. Esta versão tem uma parte frontal especial que tem apenas 14,5 mm de BFL (o BFL consumido é igual a 12,5 mm quando o QHYCFW está ligado. Sobre a definição de "BFL Comsumed" e o nosso sistema de adaptação, ver: https://www.qhyccd.com/astronomical-camera-adapter-bfl-solution/). Um modelo com o sufixo "SBFL" pode ser facilmente adaptado a objectivas Canon/Nikon, mesmo com roda de filtro. Na parte lateral deste adaptador existe um orifício de 4 mm para ligar a bomba de ar através de um tubo de plástico em caso de pulverização de vidro, quando necessário.

Com a vantagem do baixo ruído de leitura e da elevada velocidade de leitura, a tecnologia CMOS revolucionou a imagem astronómica. Uma câmara de imagem astronómica monocromática, retroiluminada e de alta sensibilidade é a escolha ideal para os astrofotógrafos. A série QHY600 utiliza o SONY IMX455, um sensor BSI full-frame (formato 35 mm) com píxeis de 3,76um e A/D nativo de 16 bits. Este sensor está disponível em versões monocromáticas e a cores. A série QHY600 põe fim aos dias das câmaras CMOS de 16 bits sem refrigeração e põe fim aos dias das câmaras CMOS monocromáticas full-frame (e maiores) sem refrigeração.

• Corrente escura extremamente baixa (0,002e/p/s@-20C) graças à tecnologia CMOS Exmor BSI da SONY.
• Brilho do amplificador zero.
• Apenas um eletrão com ruído de leitura com ganho elevado e resolução máxima e velocidade de leitura de 4FPS. O ruído de leitura de um eletrão significa que a câmara pode atingir SNR>3 com apenas 4 a 6 fotões. Este é o desempenho perfeito quando as condições são limitadas por fotões, ou seja, exposições curtas, imagens de banda estreita, etc., tornando este sensor de grande área ideal para levantamentos do céu, astronomia de domínio temporal, imagens de fluorescência, sequenciação de ADN e microscopia.

Para proporcionar uma transferência de dados ininterrupta e suave de todo o sensor de 60 MP a alta velocidade, a série QHY600 (exceto a QHY600M-PH L) possui um buffer de imagem DDR3 de 2 GB. A contagem de píxeis da última geração de sensores CMOS é muito elevada, o que resulta em requisitos de memória mais elevados para armazenamento temporário e permanente. Quando se utilizam alguns computadores que não têm processadores rápidos ou que têm um fraco suporte para USB 3.0, o computador não consegue transferir bem os dados de alta velocidade e os dados perdem-se frequentemente. O DDR pode armazenar uma grande quantidade de dados de imagem e enviá-los para o computador. Mesmo que a transmissão por USB 3.0 seja frequentemente suspensa, garante que os dados não se perdem.

Por exemplo, o sensor QHY600 produz cerca de 120 MB de dados por fotograma. Além disso, a largura de banda de dados aumentou dos 16 bits originais para os actuais 32 bits. A transferência de ficheiros com tamanhos tão grandes requer necessariamente que a câmara tenha memória suficiente. Esse buffer de imagem grande atende às necessidades de aquisição e transmissão de imagem de alta velocidade da nova geração de CMOS, tornando a captura de vários quadros mais suave e com menos interrupções, reduzindo ainda mais a pressão sobre a CPU do computador.

A/D nativo de 16 bitsO novo sensor da Sony possui A/D de 16 bits nativo no chip. A saída é de 16 bits reais com 65536 níveis. Em comparação com o A/D de 12 e 14 bits, o A/D de 16 bits oferece uma resolução de amostragem mais elevada e o ganho do sistema será inferior a 1e-/ADU, sem ruído de erro de amostragem e com um ruído de leitura muito baixo.

BSIUma das vantagens da estrutura CMOS retro-iluminada é a capacidade melhorada de poço total. No sensor retroiluminado, a luz entra na superfície fotossensível a partir do lado inverso. Neste caso, a estrutura de cablagem incorporada do sensor está localizada abaixo da camada fotossensível. Consequentemente, mais fotões atingem a camada fotossensível e mais electrões são gerados e captados no poço do pixel. Esta relação entre a produção de fotões e de electrões é designada por eficiência quântica. Quanto mais elevada for a eficiência quântica, mais eficiente é o sensor na conversão de fotões em electrões e, por conseguinte, mais sensível é o sensor na captação de uma imagem de algo ténue.

VERDADEIRO Dados RAWNa implementação DSLR existe uma saída de imagem RAW, mas normalmente não é completamente RAW. Alguns indícios de redução de ruído e remoção de pixéis quentes são visíveis numa inspeção atenta. Isto pode ter um efeito negativo na imagem para astronomia, tal como o efeito de "comer estrelas". No entanto, as câmaras QHY oferecem uma SAÍDA DE IMAGEM VERDADEIRAMENTE RAW e produzem uma imagem composta apenas pelo sinal original, mantendo assim a máxima flexibilidade para programas de processamento de imagens astronómicas pós-aquisição e outras aplicações de imagens científicas.

Zero Amplify GlowEsta é também uma câmara com brilho de amplificador zero.

Controlo do arrefecimento e do anticongelantePara além do arrefecimento TE de dupla fase, o QHYCCD implementa tecnologia proprietária no hardware para controlar o ruído de corrente escura. A janela ótica tem um aquecedor de orvalho incorporado e a câmara está protegida contra a condensação de humidade interna. Uma placa de aquecimento elétrico para a janela da câmara pode evitar a formação de orvalho.

Tecnologia de vedaçãoCom base em quase 20 anos de experiência na conceção de câmaras frigoríficas, a câmara frigorífica QHY implementou soluções de controlo de vedação. O próprio sensor é mantido seco com o nosso design de encaixe de tubo de gel de silicone para controlo da humidade no interior da câmara do sensor. Para além disso, não há fugas de óleo.

Funções avançadas

Múltiplos modos de leitura

Os modos de leitura múltipla são especiais para câmaras QHY de 16 bits (QHY600/268/461/411). Diferentes modos de leitura têm diferentes tempos de controlo, etc., e resultam num desempenho diferente. Ver pormenores em "Modos de leitura múltiplos e curvas".

Função de supressão do ruído térmico de variação aleatória

É possível que alguns tipos de ruído térmico possam mudar ao longo do tempo em algumas câmaras CMOS retroiluminadas. Este ruído térmico tem a caraterística da posição fixa do ruído térmico típico, mas o valor não está relacionado com o tempo de exposição. Em vez disso, cada fotograma parece ter as suas próprias características. As câmaras QHY600/268/461/411 utilizam uma tecnologia de supressão inovadora que pode reduzir significativamente o nível aparente deste tipo de ruído.

Proteção UVLO

UVLO（Under Voltage Locking) destina-se a proteger o dispositivo eletrónico contra danos causados por tensões anormalmente baixas.

A nossa experiência quotidiana diz-nos que a tensão de funcionamento real de um dispositivo elétrico não deve exceder significativamente a tensão nominal, sob pena de o mesmo ficar danificado. No caso de equipamentos de precisão, como as câmaras, o trabalho a longo prazo com uma tensão de entrada demasiado baixa também pode ser prejudicial para a vida útil da câmara, podendo mesmo fazer com que alguns dispositivos, como o gestor da fonte de alimentação, se queimem devido a uma sobrecarga a longo prazo. No controlador tudo-em-um e no SDK após a versão estável 2021.10.23, a câmara emite um aviso quando a tensão de entrada da câmara é inferior a 11V.

Otimizar o tráfego USB para minimizar a banda horizontal

É um comportamento comum de um sensor CMOS conter algumas bandas horizontais. Normalmente, as bandas horizontais aleatórias podem ser eliminadas através do empilhamento de vários fotogramas, pelo que não afectam a imagem final. No entanto, as faixas horizontais periódicas não são eliminadas pelo empilhamento, pelo que podem aparecer na imagem final. Ao definir o tráfego USB para o modo Single Frame ou Live Frame, a frequência do driver do sensor CMOS pode ser ajustada e a faixa horizontal que aparece na imagem pode ser optimizada. Esta otimização é muito eficaz na eliminação de bandas periódicas em algumas condições.

Um ruído periódico horizontal típico sob certos valores de USB_TRAFFIC.

Depois de ajustar o tráfego USB para evitar ruídos horizontais periódicos.

Reiniciar a câmara desligando-a e ligando-a novamente

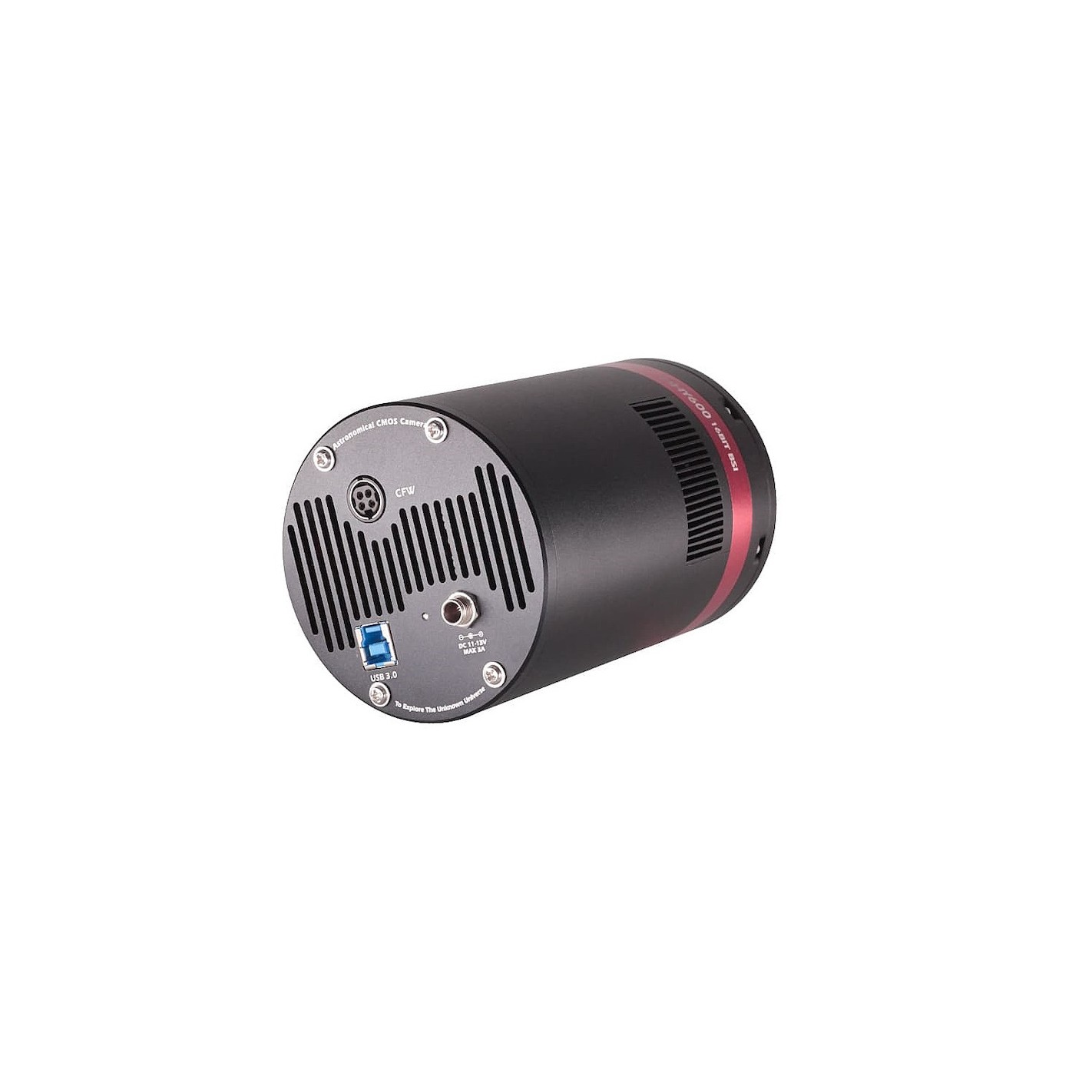

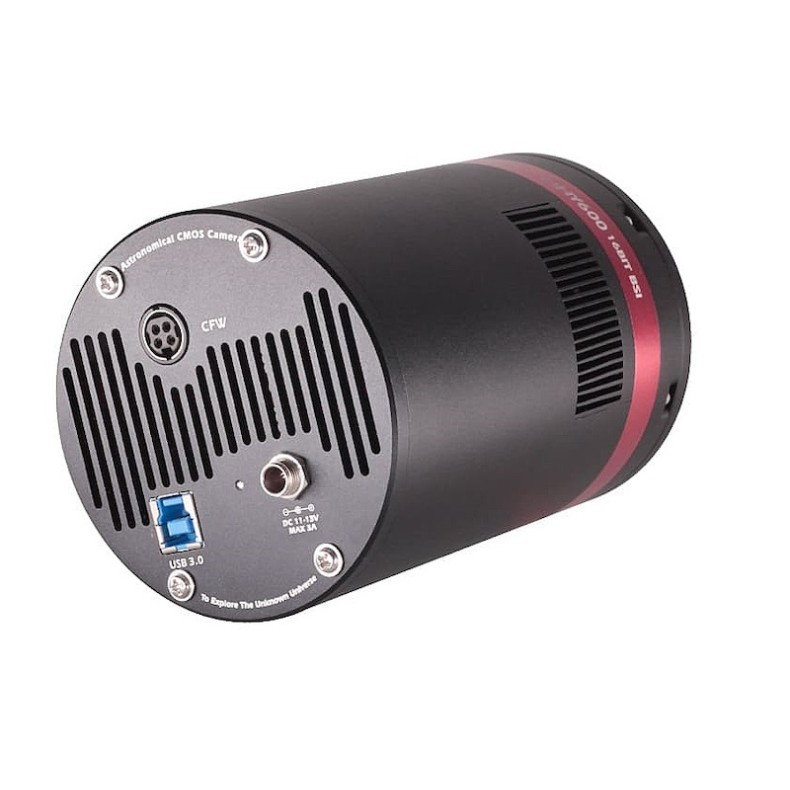

A câmara foi concebida para utilizar os +12V para reiniciar a câmara sem desligar e voltar a ligar a interface USB. Isto significa que pode reiniciar a câmara simplesmente desligando e voltando a ligar o +12V. Esta função é muito útil para controlar a câmara à distância num observatório. Pode utilizar uma fonte de alimentação com controlo remoto para reiniciar a câmara. Não é necessário pensar em como voltar a ligar o USB em caso de controlo remoto.

Imagens do utilizador

Contraste e área colorida de M78 Fotógrafo: Patrick Dufour Telescópios ou objectivas de imagem: AG Optical 12.5″ iHW Câmaras de captação de imagem: QHYCCD QHY600 Suportes: iOptron CEM120 Integração EC2: 33,3 horas

Nebulosa Cabeça de Cavalo em comprimento de onda H-alfa. Autor: Wu Zhen Câmara de captação de imagem: QHYCCD QHY600 com RASA11Nebulosa Cabeça de Cavalo em comprimento de onda H-alfa. Autor: Wu Zhen Câmara de captação de imagem: QHYCCD QHY600 com RASA11

Características técnicas

Ensaio de linearidade

Efectuámos um teste para o QHY600 em modo de poço cheio ultra-alto. Os resultados são bastante bons, mostrando uma boa gama de resposta linear até 73ke-. Os resultados podem ser encontrados aqui:

https://www.qhyccd.com/qhy600-linearity-test/

Os resultados do teste linear do QHY600 mostram uma boa linearidade até 73000e-. Isto é nos modos de leitura # 0 e # 2. Ganho = 0. Ganho = 0. No gráfico de ajuste linear, eliminámos os dados acima de 73000e- e obtivemos R ^ 2 = 0,9998.

Em tempos de exposição muito curtos, inferiores a 20 ms, o valor é bastante pequeno e pode ser uma cintilação induzida pelo tablet.

Dimensões mecânicas

Disposição da área de imagem

O QHY600 pode produzir toda a área ativa do sensor, incluindo os pixels opticamente pretos e a área de sobredigitalização. O tamanho total da imagem, incluindo a área opticamente preta, é de 9600 x 6422 pixels. A área opticamente preta está no lado esquerdo da imagem e a área de sobredigitalização está na parte inferior da imagem.

A diferença entre a área opticamente negra e a área de sobredigitalização é que a área opticamente negra inclui a corrente de escuridão durante uma exposição longa, enquanto a área de sobredigitalização não inclui a corrente de escuridão durante uma exposição. Nem a área opticamente negra nem a área de sobredigitalização respondem à luz, pelo que são consideradas a área "não eficaz" do sensor.

Na parte inferior da área de sobredigitalização, pode encontrar algumas séries verticais de pontos num único fotograma que podem tornar-se linhas verticais após o empilhamento. Uma das razões para isto é que os resultados de calibração FPN representados na área de sobredigitalização não podem ser encontrados na área de imagem efectiva.

A imagem seguinte é o canto inferior esquerdo de uma imagem escura de 300 segundos. É possível ver estes pontos na área de sobredigitalização. A área de nível opticamente preto e a área de sobredigitalização são normalmente utilizadas para a calibração precisa de uma imagem e para a calibração de uma imagem sem utilizar uma moldura de polarização ou uma moldura escura, ou para algumas aplicações científicas. Uma vez que as áreas opticamente negras e de sobredigitalização não fazem parte da área efectiva da imagem, o QHYCCD não garante a qualidade do sinal nestas áreas. Se não utilizar estas áreas, pode selecionar a opção "Ignore overscan area" (Ignorar área de sobredigitalização) no controlador ASCOM ou selecionar uma ROI de área efectiva no SharpCAP.

Vários modos de leitura e curvas

Modo de leitura #0 (Modo de fotografia)

Modo de leitura n.º 1 (modo de ganho elevado)

Modo de leitura n.º 2 (modo Super Fullwell)

Modo de leitura n.º 3 (modo Extend Fullwell-2CMS)

Os vários modos de leitura são especiais para as câmaras QHY de 16 bits (QHY600/268/461/411). Os diferentes modos de leitura resultam num desempenho diferente. Estes modos de leitura são atualmente suportados em ASCOM, SharpCap e N.I.N.A.

Modo DSO fotográfico (Modo #0)

Este modo é adequado para a maioria das situações de captação de imagens DSO. Uma vez que existe uma queda no ruído entre o ganho 25 e o ganho 26 (ganho unitário), recomendamos que seja a definição de ganho predefinida; no entanto, o ganho 0 também é suficientemente bom para um sensor de 16 bits.

Modo de ganho elevado (Modo #1)

Este modo é algo como o dobro do iso nativo de algumas das câmaras digitais mais recentes, cuja gama dinâmica pode ser grandemente reduzida variando o valor iso, como iso800, iso3200, etc. O modo de ganho elevado proporciona esta melhoria para câmaras QHYCCD de 16 bits. Recomendamos que escolha este modo quando tiver de captar com um ganho elevado, por exemplo, um objeto escuro. Tenha em atenção que o ponto de comutação HGC/LGC do QHY600/268/461 é 56, o que significa que deve definir Ganho 56 para tirar o máximo partido do mesmo.

Modo de poço completo alargado (Modo n.º 2)

Com um tamanho de pixel de 3,76um, estes sensores já têm uma impressionante capacidade de poço cheio de 51ke. No entanto, a QHYCCD implementou uma abordagem única para atingir uma capacidade de poço total superior a 51ke, através de definições inovadoras do modo de leitura controláveis pelo utilizador. No modo de poço completo alargado, o QHY600 pode atingir um valor de carga de poço completo extremamente grande de quase 80ke- e o QHY268 pode atingir quase 75ke-. Uma maior capacidade de carga total proporciona uma maior gama dinâmica e é menos suscetível de saturar grandes variações na magnitude do brilho.

Modos 2CMS

Modo de poço completo alargado-2CMS (Modo#3)

Modo DSO Photo-2CMS (Modo#4)

Modo de ganho elevado-2CMS (Modo#5)

Com base nos três modos básicos acima referidos, o modo 2CMS pode reduzir significativamente o ruído de leitura através da amostragem secundária, mantendo o mesmo valor de poço total e o ganho do sistema. Preferimos os modos 2CMS aos modos básicos em astrofotografia. A propósito, os valores de ganho recomendados são os mesmos que os dos modos básicos.

Acessórios (conteúdo da caixa)
