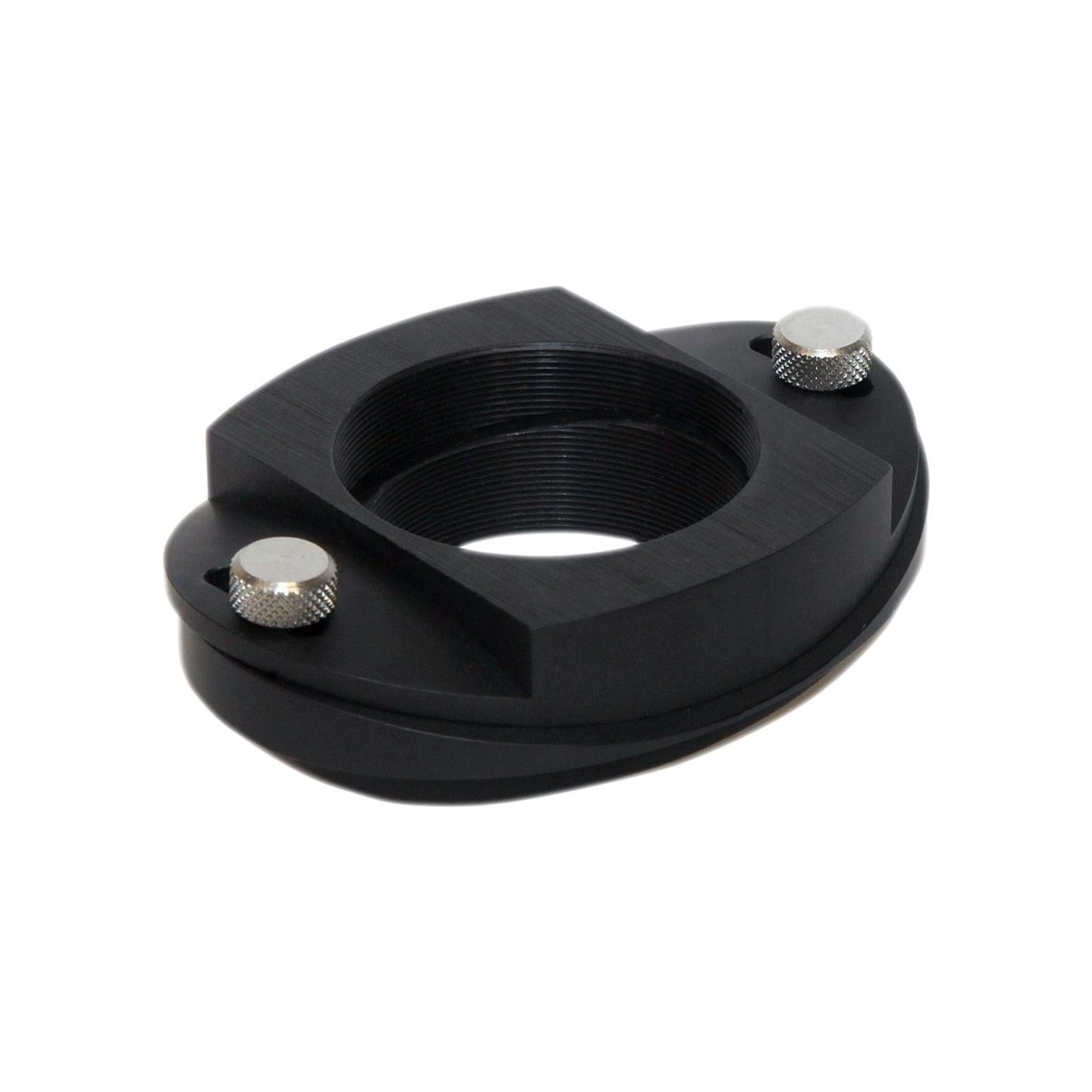

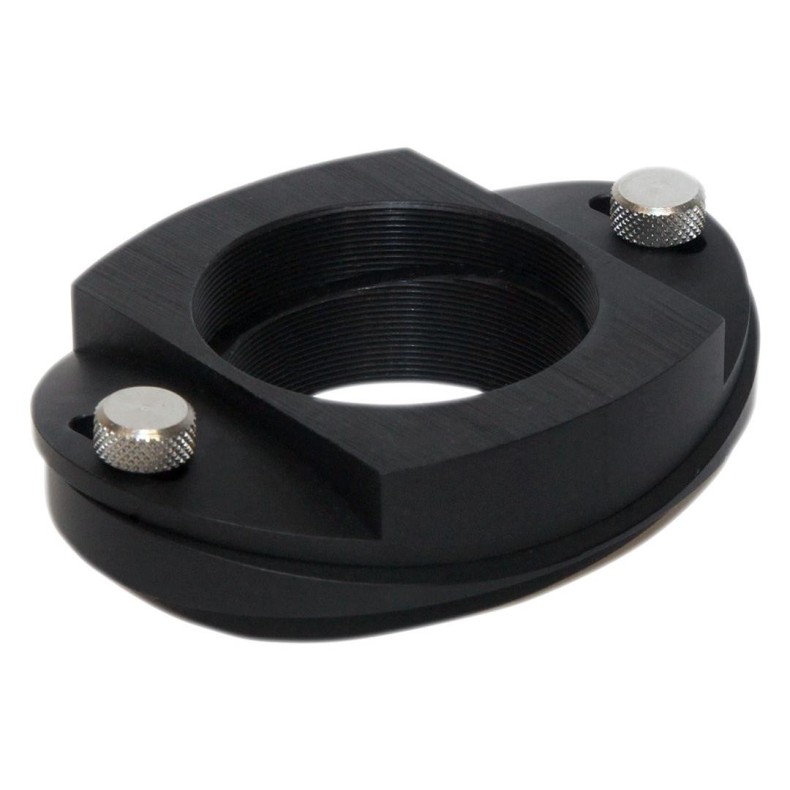

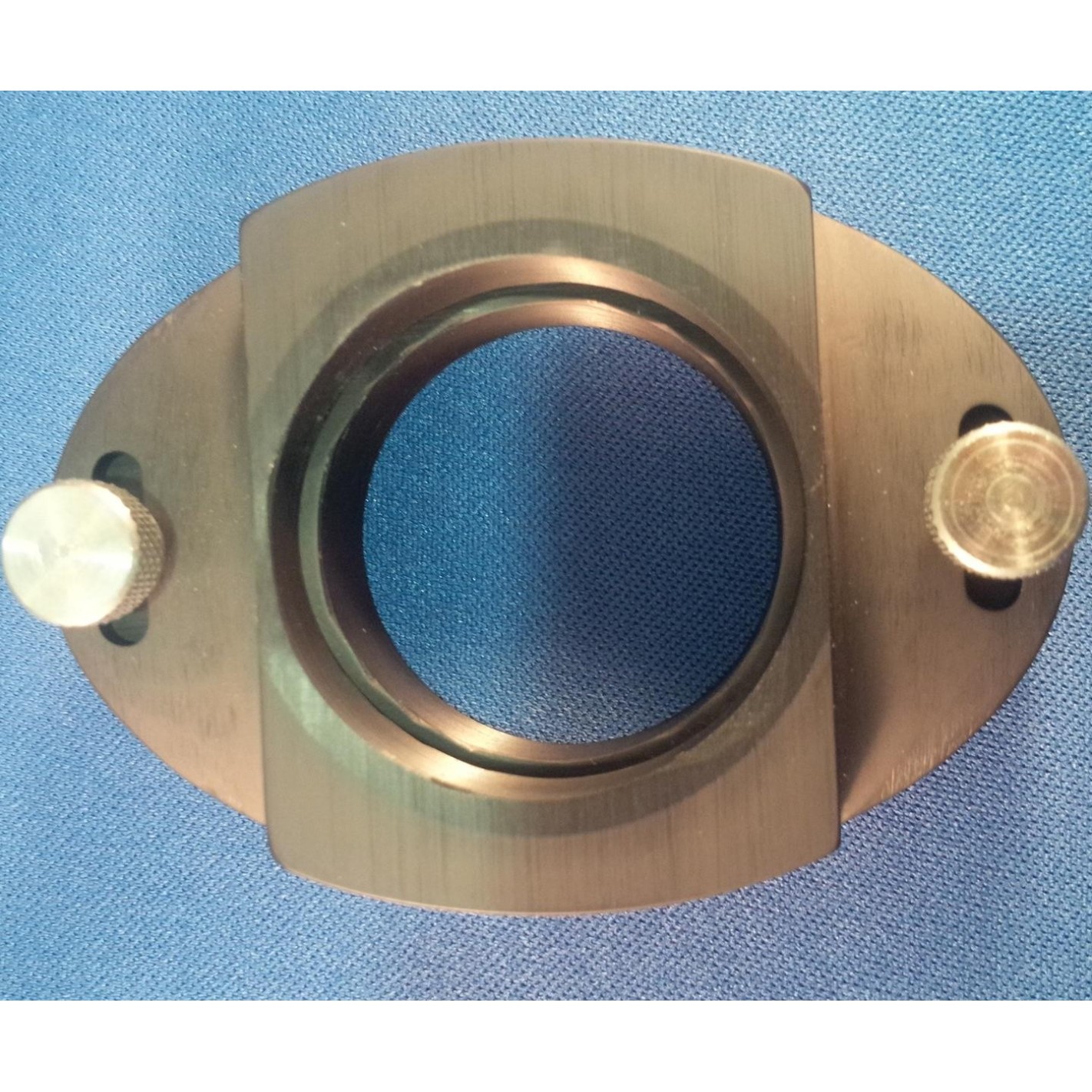

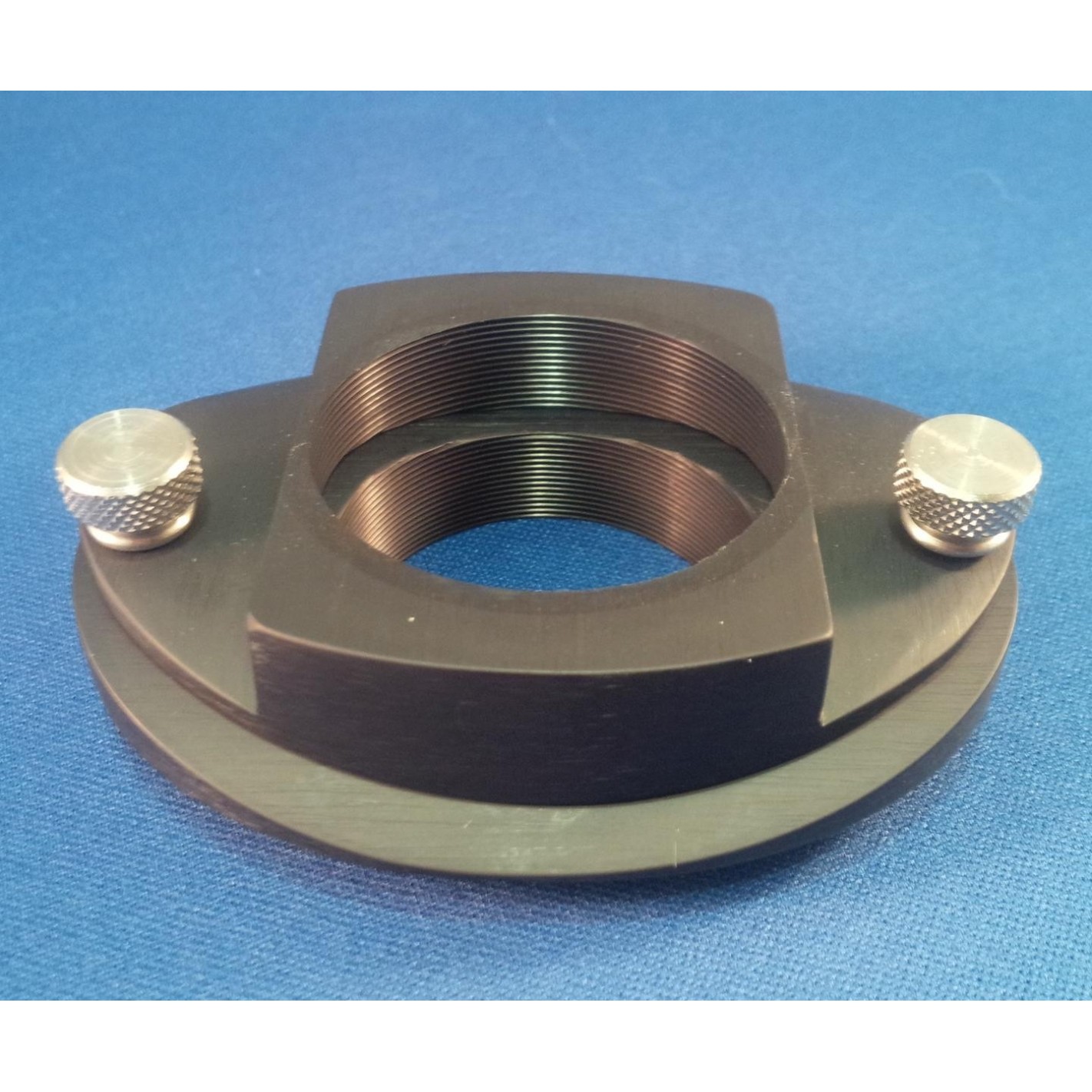

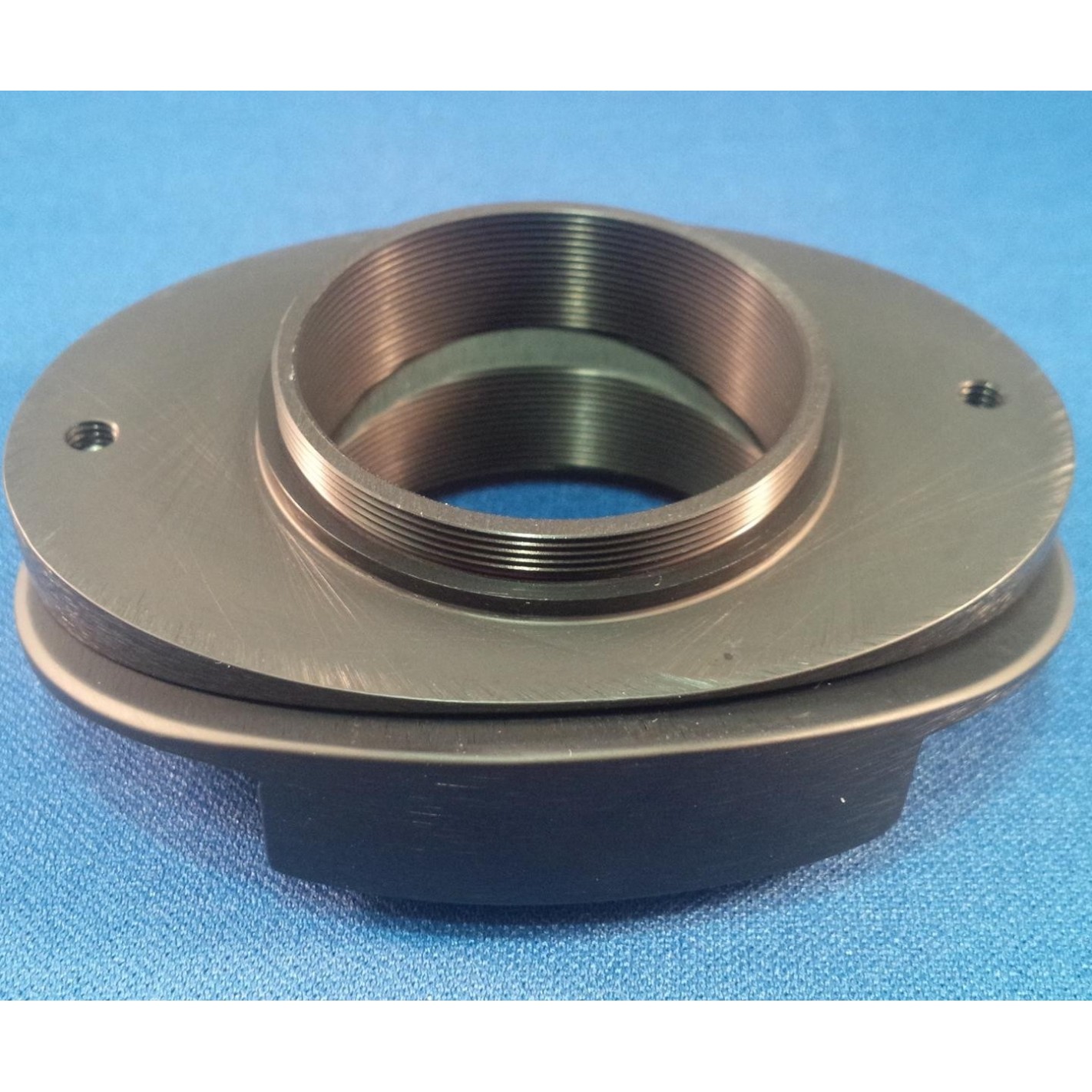

Corretor de interferência Daystar T-Mount
Os fotógrafos que captam imagens com luz monocromática, como o hidrogénio alfa, utilizando um sensor eletrónico, encontram frequentemente um padrão ondulado de linhas claras e escuras sobrepostas nas suas imagens. Essas linhas são chamadas de franjas de interferência, padrões de interferência ou anéis de Newton. Em aplicações de relação focal longa, a luz quase paralela pode refletir-se internamente no sensor de imagem ou na câmara, causando uma adição ou subtração de ondas de luz, o que resulta no padrão observado.
O eliminador de interferências resolve este problema inclinando a câmara para longe do normal, mantendo o centro do sensor de imagem estacionário, de modo a que a focagem, o enquadramento e a vinheta não sejam alterados pela inclinação. A inclinação altera o ângulo de incidência e os comprimentos do caminho ótico dentro do sensor de imagem, atenuando a interferência.
Instalação e utilização:

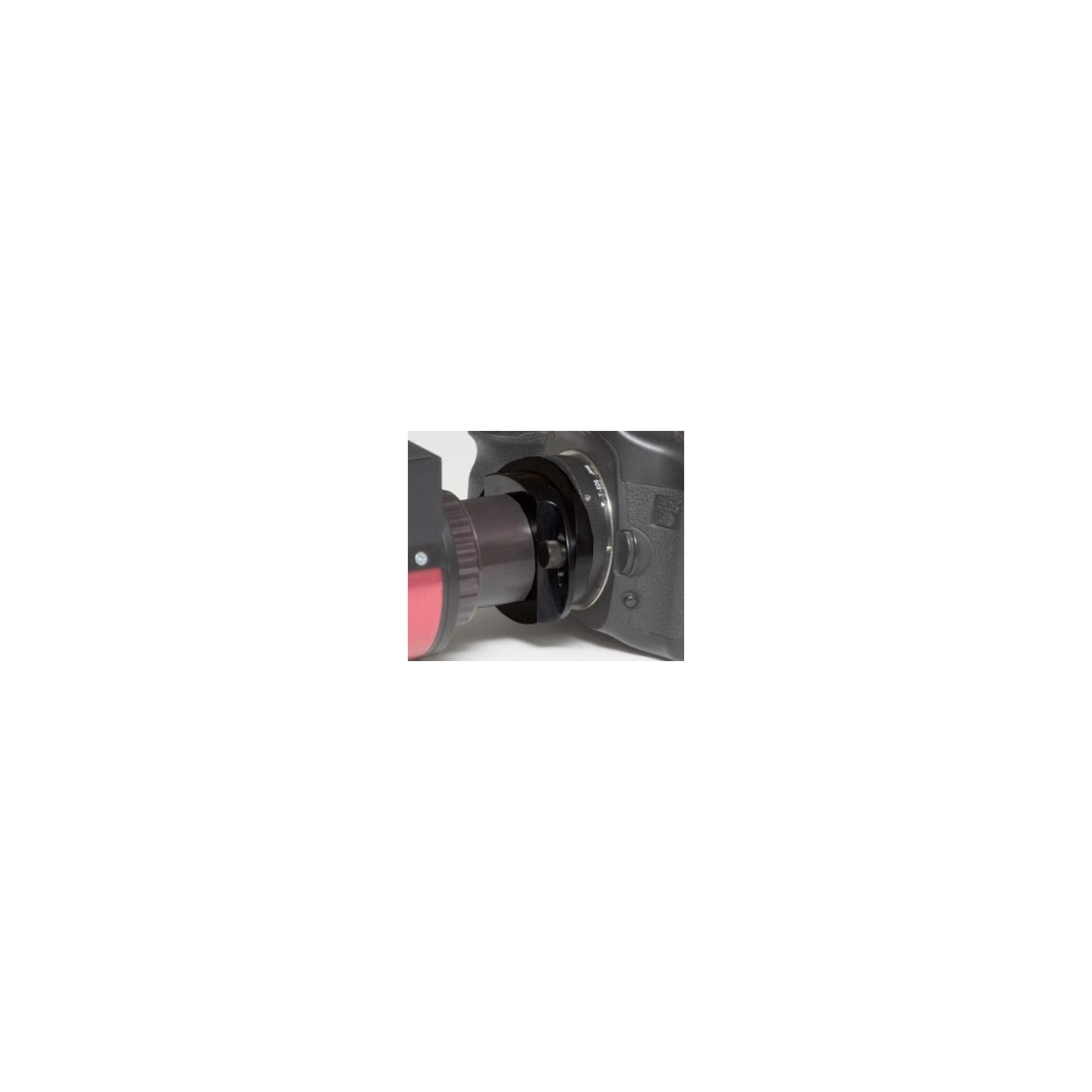

Instalação: O eliminador de interferências deve ser colocado diretamente à frente da câmara no trem ótico. Para um funcionamento correto, a distância entre a flange macho da rosca em T e o plano focal da câmara deve ser de 55 mm. Numa câmara DSLR com um anel em T, não são necessários espaçadores, o anel em T define a distância para 55 mm. Numa câmara CCD ou Webcam, podem ser necessários espaçadores de anel em T macho-fêmea para aumentar a distância para 55 mm. Se a distância for significativamente diferente de 5 5 mm, a câmara ficará desfocada e a posição de focagem mudará durante o ajuste da inclinação do eliminador de interferências.
Utilização: Desaperte ligeiramente os parafusos de aperto manual e separe as duas metades do eliminador de interferências de modo a que a câmara se incline. Tire algumas imagens com a câmara para verificar o padrão de interferência. Afaste mais se o padrão ainda for evidente. Incline a câmara o menos possível para eliminar a franja - se o fizer demasiado, poderá perder a focagem na parte superior e inferior da imagem, especialmente em sistemas de relação focal rápida. Se a inclinação máxima for atingida sem efeito satisfatório, tente a inclinação total na direção oposta. Nalguns casos graves, o padrão de interferência pode não ser completamente eliminado, mas será reduzido ao ponto de outras técnicas, como o campo plano ou a composição, poderem tornar a imagem aceitável.
Notas: Em sensores grandes, como os das câmaras DSLR full-frame de 36x24mm, pode ocorrer alguma vinheta em full tilt devido à estrutura da câmara e ao diâmetro interno da rosca T. Para ver um exemplo de uma imagem da Canon EOS 5D full-frame em full tilt, clique aqui. Com webcams ou SLRs digitais de 1,5 a 1,6x de corte, não haverá vinheta.
Características gerais:
♦ O centro do sensor permanece fixo: sem alterações na focagem, no enquadramento e na vinheta
ligação de rosca T
distância de trabalho de 55 mm entre a flange macho com rosca em T e o plano focal
sem vinhetas com sensores de tamanho APS, mesmo com inclinação total
vinheta com sensores full frame apenas em ângulos de inclinação elevados
Especificações técnicas:
- Gama de movimento: +/- 5 graus
- Raio de curvatura: 65 mm
- Focagem traseira adicional necessária: 15 mm
- Distância recomendada para o plano focal: 55 mm a partir da flange em T macho
- Rosca: Rosca T macho/fêmea, M42x0,75
- Material: Alumínio maquinado por CNC
- Peso máximo da câmara: 3,5 kg (7,7 lb)
- Dimensões: Elipse de 60x83 mm, 22 mm de espessura
- Peso: 0,1 kg (0,2 lb)
