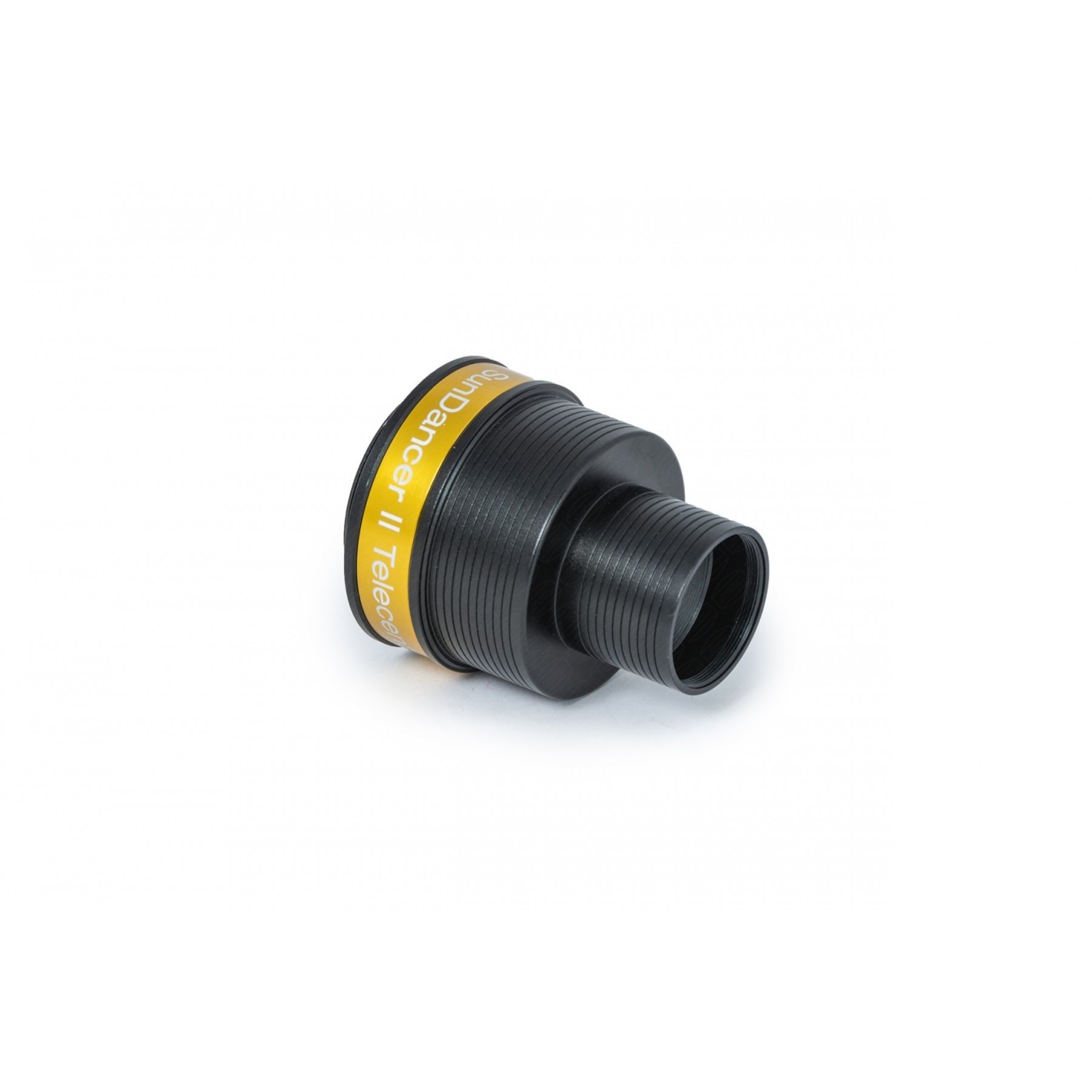

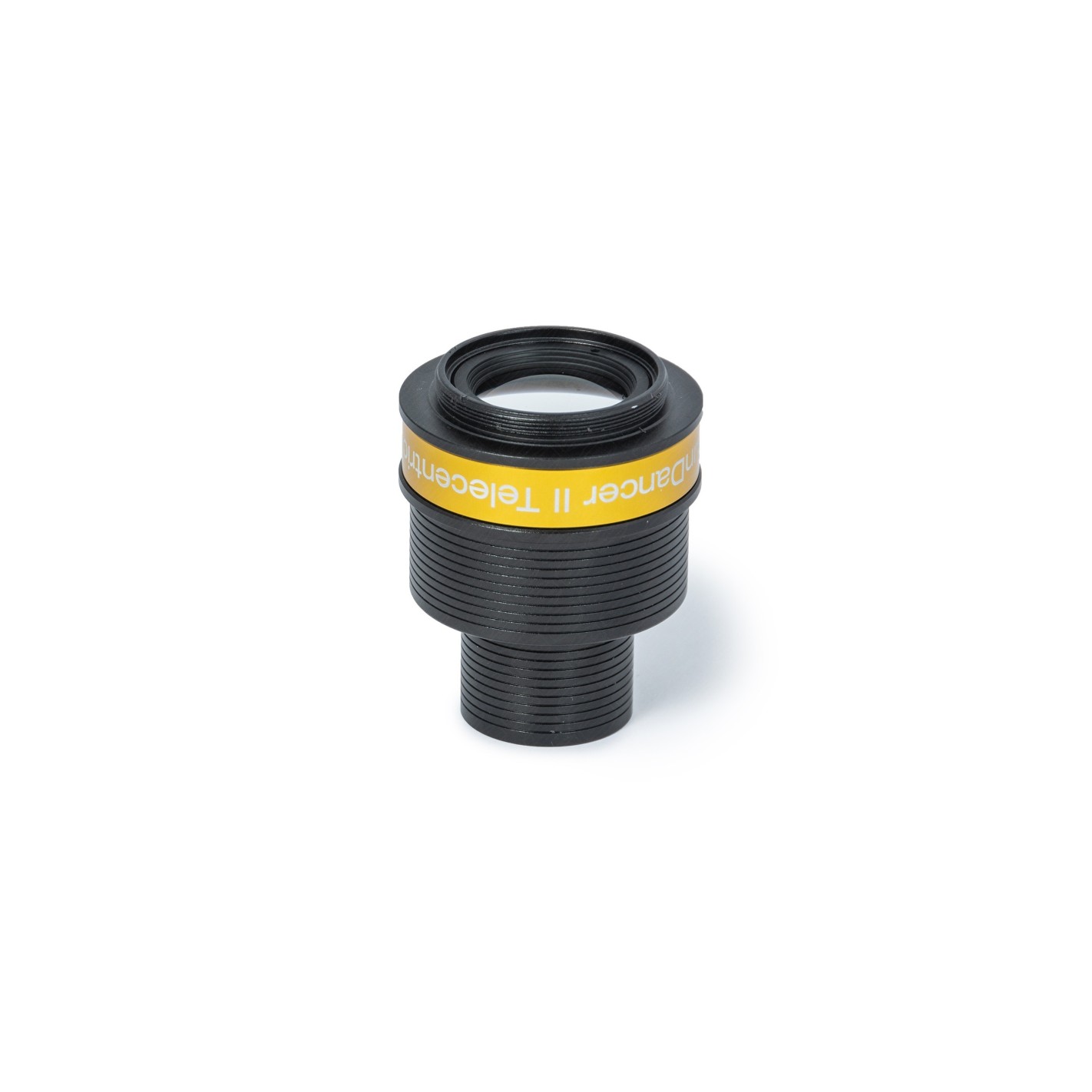

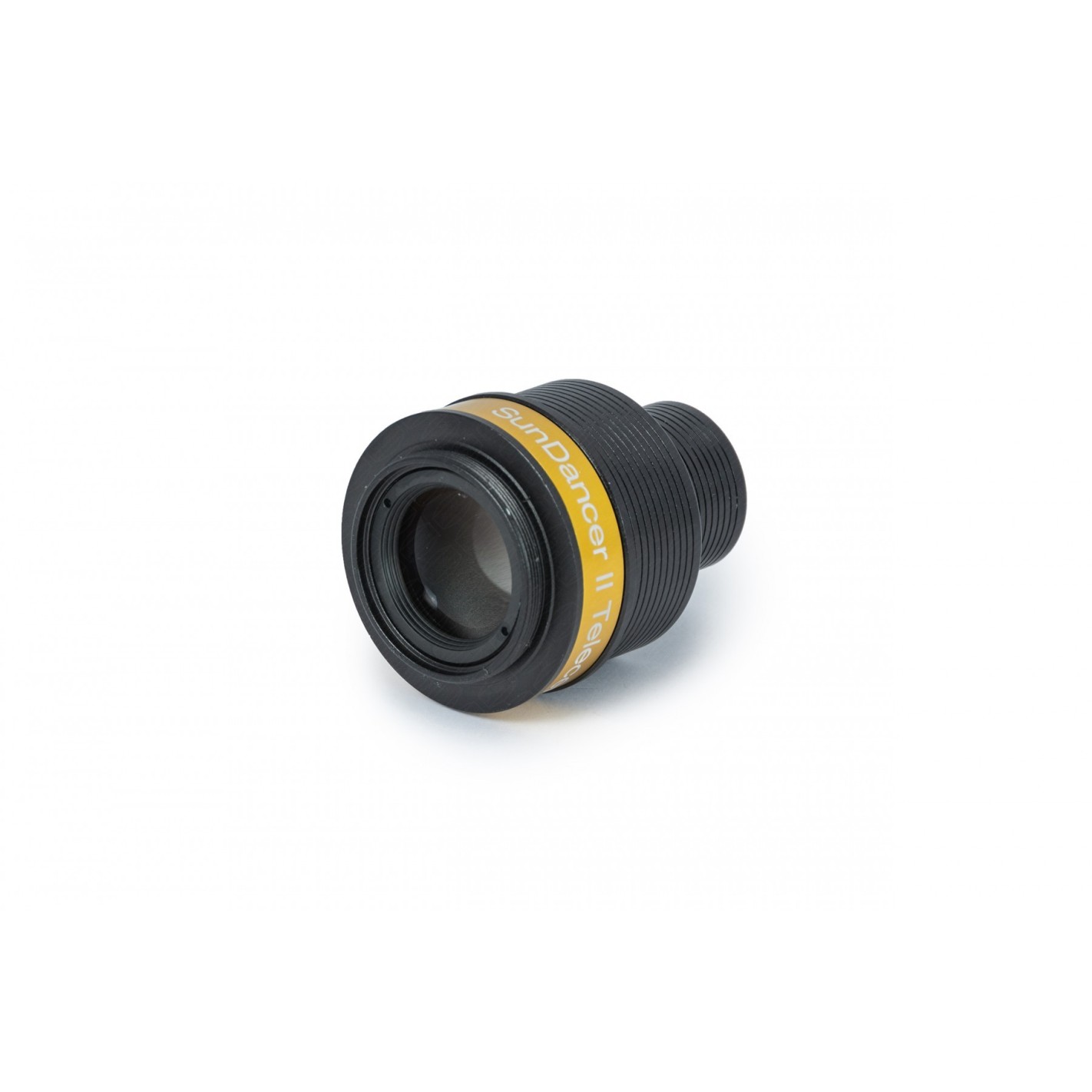

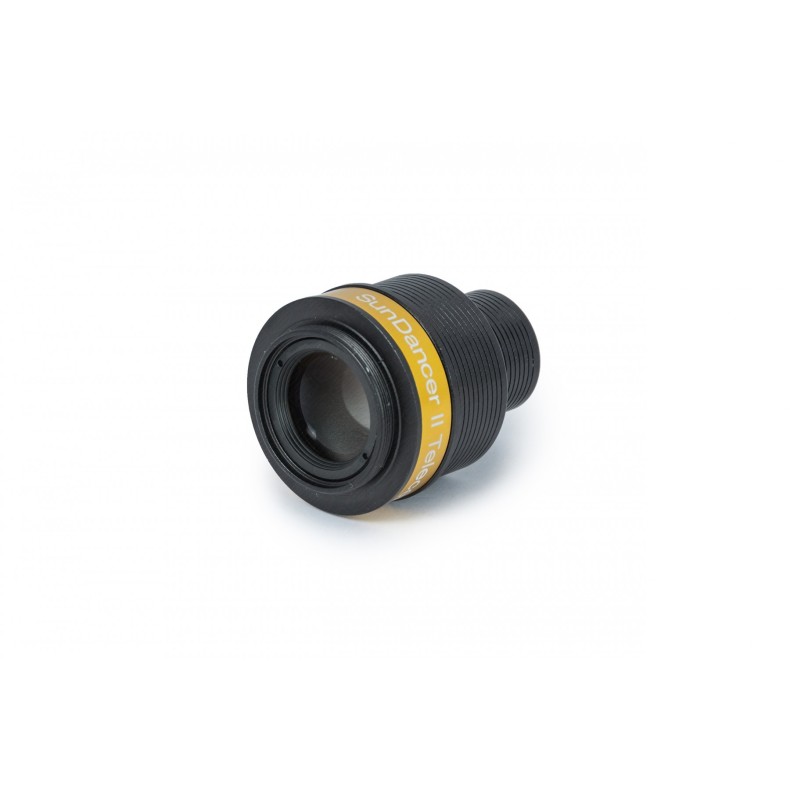

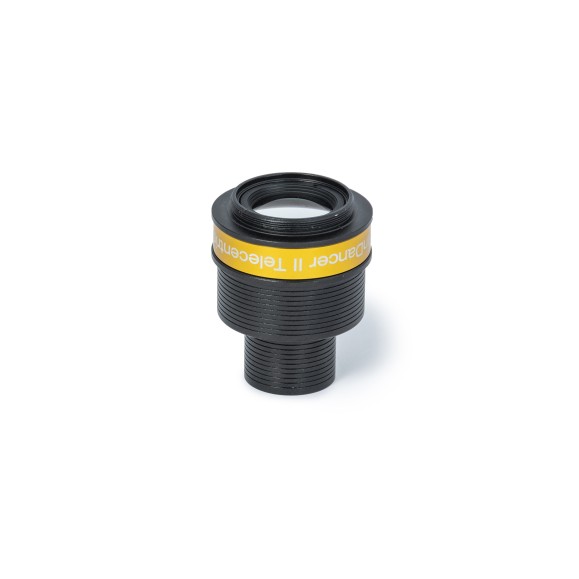

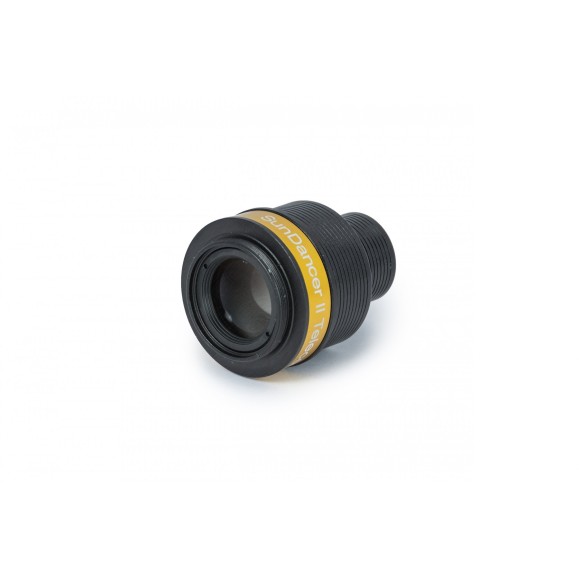

Sistema Telecêntrico Baader TZ-3S para SunDancer II

Sistema telecêntrico Baader TZ-3S para SunDancer II

Os sistemas telecêntricos são utilizados principalmente em filtros H-alfa para observação solar, onde o etalon paralelo ao plano lambda 1/100 do filtro H-alfa requer um feixe de luz perfeitamente paralelizado sobre toda a imagem. Estes telecêntricos fornecem imagens muito nítidas, mas normalmente só são optimizados para o comprimento de onda do H-alfa.

Este telecêntrico SunDancer 3x acromático é concebido para todo o espectro visível e pode, portanto, não só ser utilizado em sistemas de H-alfa, mas também pode substituir uma lente Barlow. Devido ao feixe de luz paralelo, é muito bom no que diz respeito à distância de trabalho: Enquanto o factor de ampliação de uma lente Barlow muda com a distância à ocular ou câmara (as oculares com zoom também se baseiam neste princípio), o factor de ampliação e a qualidade de imagem do TZ-3 não muda, embora o novo ponto focal se desvie muito significativamente da distância de trabalho do desenho óptico (96 mm).

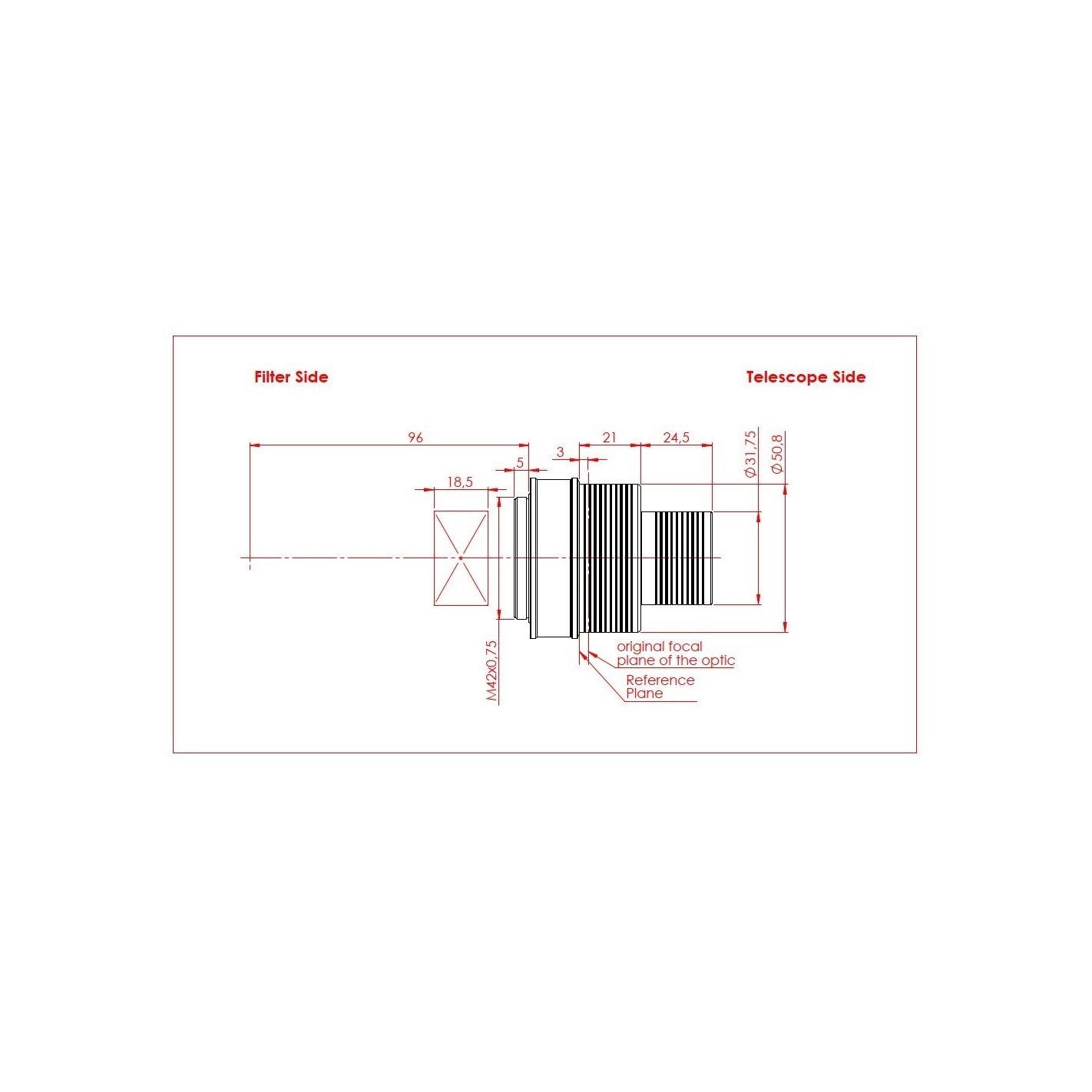

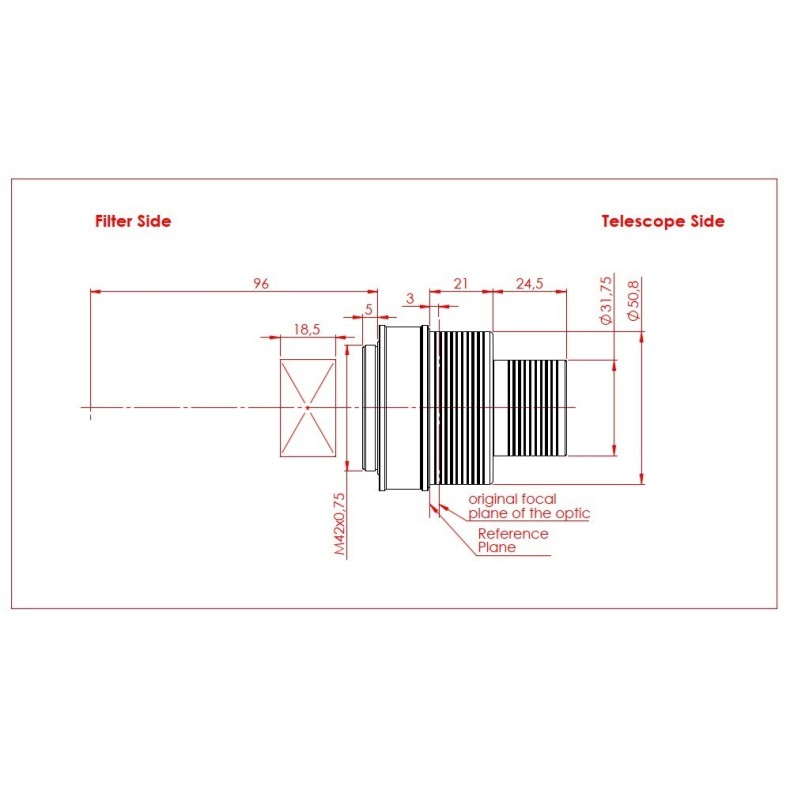

O acromático SunDancer II TZ-3S ilumina um círculo de imagem de 35 mm a uma distância de 96 mm do corpo base, ideal para os pequenos sensores de câmaras planetárias modernas e rápidas que requerem alta ampliação para fotografar a lua e os planetas. O contraste é melhor do que com simples barlows ou a projecção ocular frequentemente utilizada para alta ampliação. Com o sistema telecêntrico de 3x, as altas ampliações necessárias para observações visuais também podem ser obtidas com oculares ortocópicas de grande distância focal. A distância interpupilar das oculares utilizadas também não se altera.

A ligação no lado do telescópio é feita através de uma ocular dupla de 1,25"/2" com ranhuras de segurança (estas impedem a inclinação devido a uma ranhura de segurança mal posicionada e, ao mesmo tempo, proporcionam uma fixação segura). No lado da câmara, a rosca T-2 proporciona uma ligação fixa e à prova de inclinação mesmo com câmaras pesadas ou clipes oculares T-2. Anéis adaptadores para quase todos os sistemas de ligação comuns (por exemplo, M48 / 2"/ M68) estão disponíveis para a rosca T-2.

Comparação de sistemas telecêntricos com lentes Barlow
Um sistema telecêntrico estende a distância focal de forma semelhante a uma lente Barlow, mas com feixes de luz paralelos. Isto significa que a distância de trabalho é quase a mesma, e a qualidade e a escala da imagem permanecem as mesmas. Ao mesmo tempo, o TZ-3S oferece uma imagem de alto contraste. Para a fotografia de comparação seguinte, foi fotografada uma torre de igreja com uma APS-C DSLR com as mesmas configurações de câmara; uma vez com uma Baader Q-Barlow, que foi levada a um factor de tripla ampliação com mangas espaçadoras (mais informação sobre isto pode ser encontrada neste PDF), e uma vez com a TZ-3S. Em câmaras com um círculo de imagem inferior a 35 mm, o sombreamento das bordas já não é um problema e beneficia do maior contraste do telecêntrico.

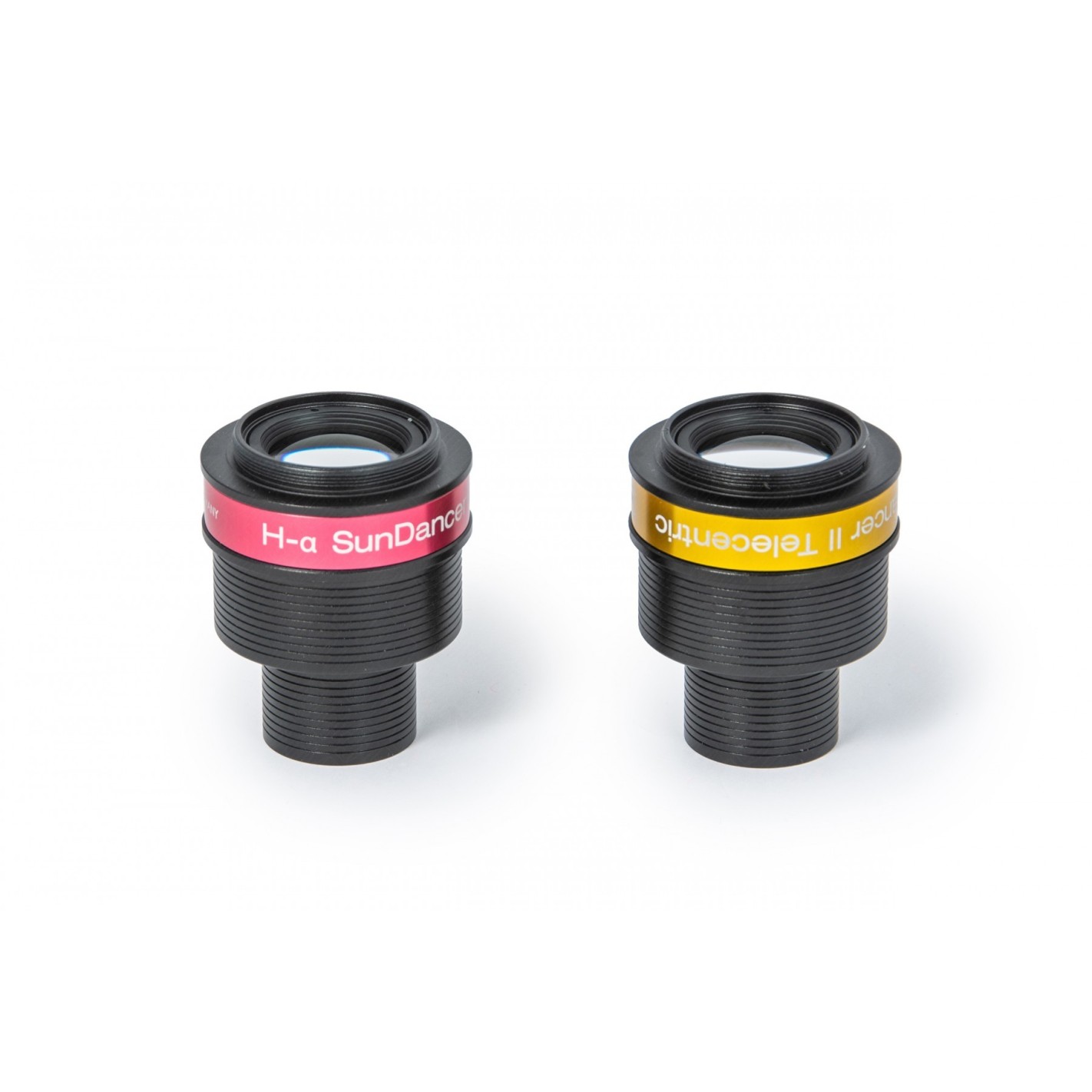

Comparação do Filtro Baader SunDancer II H-alpha e Baader SunDancer II TZ-3S

O sistema telecêntrico do Filtro Baader SunDancer II H-alpha (#1363056) é o mesmo que o Baader SunDancer II 3x telecêntrico TZ-3S, mas adicionalmente contém um filtro de bloqueio de 2nm (FWHM). Este filtro brilha ouro quando se olha para o SunDancer a partir do lado do telescópio. Este filtro de bloqueio é absolutamente necessário para proteger o verdadeiro filtro H-alpha da radiação solar. O sistema telecêntrico 3x está disponível como Baader SunDancer II 3x Telecentric TZ-3S sem filtro de bloqueio, por exemplo, para utilização com outros filtros H-alpha. O filtro de bloqueio, no entanto, não está disponível separadamente.

O filtro de bloqueio reflecte a luz solar imediatamente antes do etalon e do sistema telecêntrico. Isto protege o etalon do calor excessivo. Além disso, um etalon também transmite comprimentos de onda que são múltiplos da linha de transmissão desejada; estes também são bloqueados pelo filtro de bloqueio.

Especificações técnicas:

• MANUFACTURER Baader Planetarium
• SKU (#) 1363070
• EAN CODE 4047825042903
• EXTENSÃO FOCAL 3x
• UTILIZAÇÃO para observação de H-alpha com filtros SolarSpectrum
• EXTERIOR CONNECTION (LADO DA LENTE) Barril, 1¼", 2" (50.8mm)
• CONEXÃO EXTERNA (LADO OLHO/CAMERA) Rosca, T-2 (M42 x 0,75), 1,4" (35mm)
