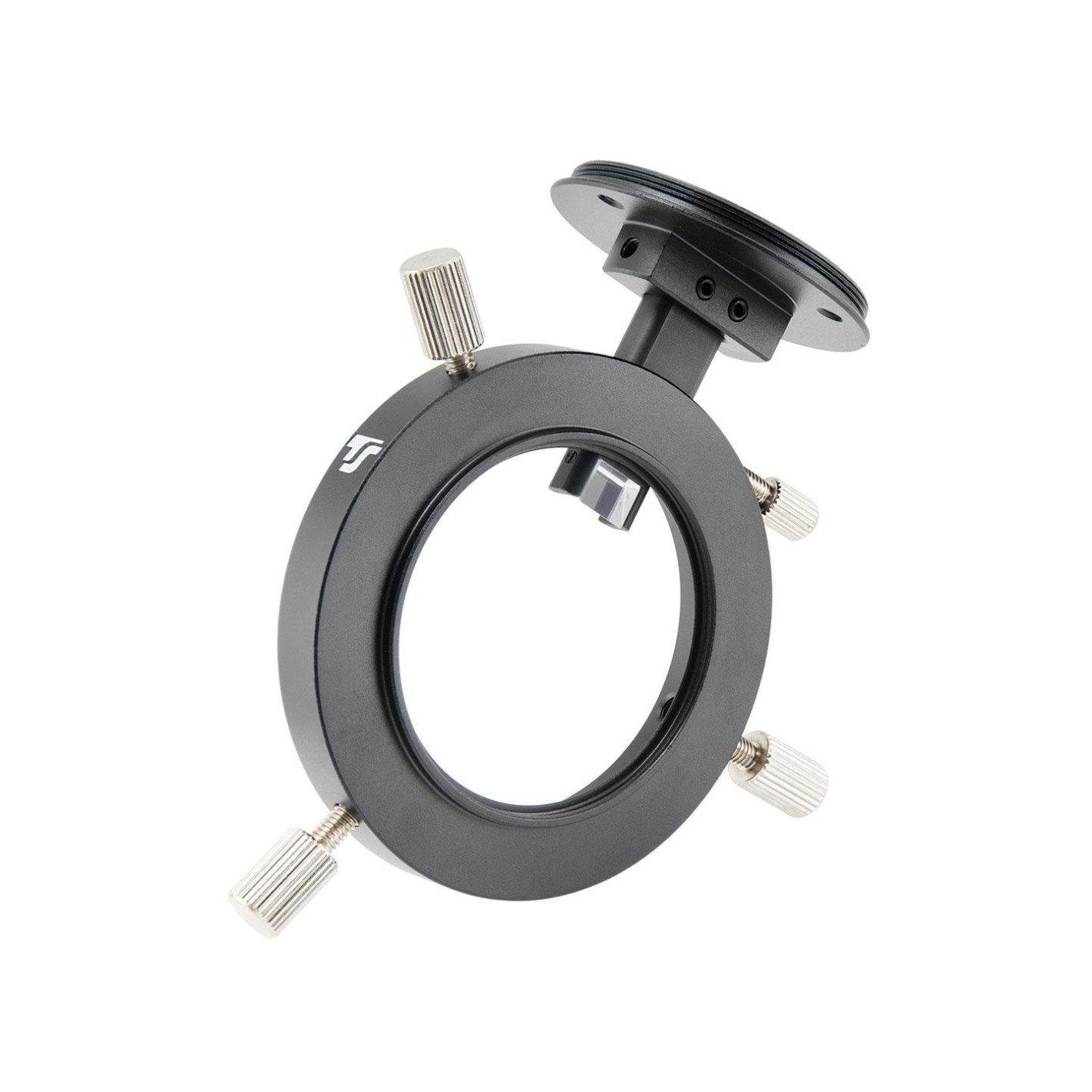

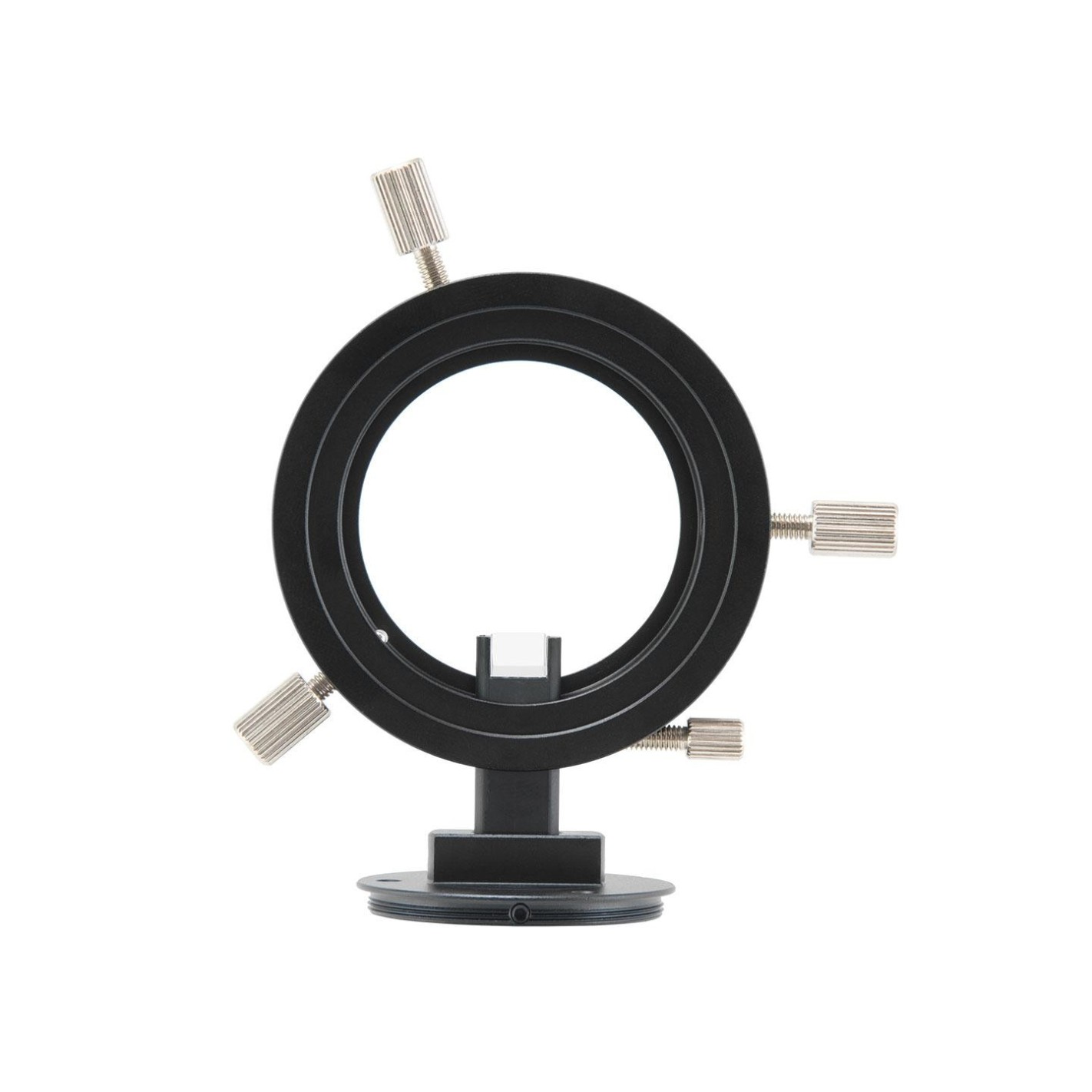

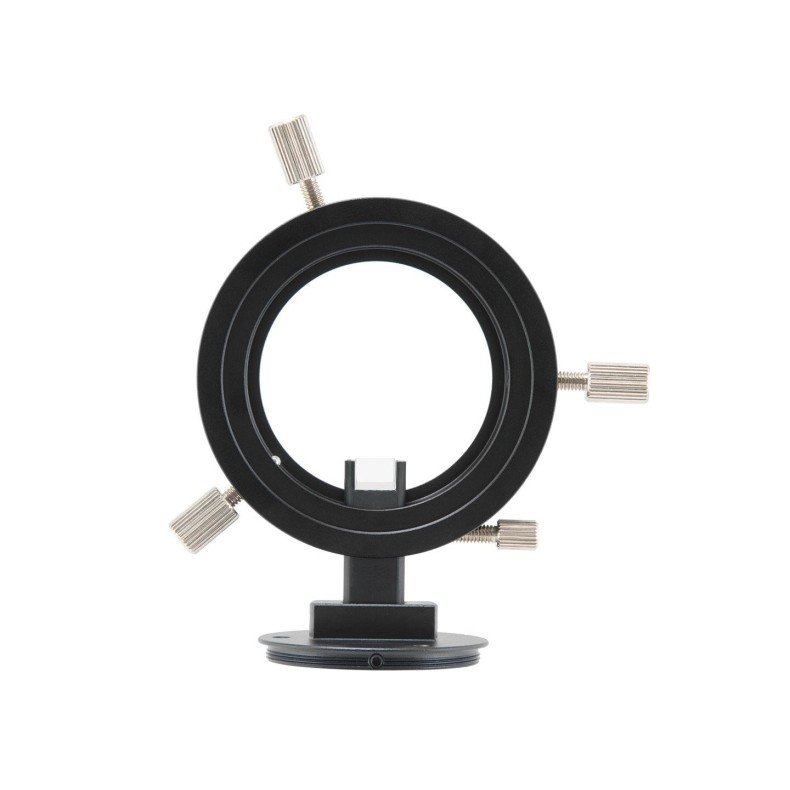

TS Guia óptico TSOAG9 ultra-curto fora do eixo para astrofotografia
O guia curto fora do eixo TSOAG9 é um desenvolvimento do Teleskop Service. Pode ser utilizado com quase todos os telescópios e substitui o guia do telescópio. A guia torna-se mais precisa e o suporte tem de suportar menos carga. O TSOAG9 é o telescópio guia fora do eixo mais curto da sua classe, especialmente adequado para adaptações onde há pouco espaço disponível. No entanto, o TSOAG9 oferece características convincentes.

As vantagens e características do TSOAG9:

♦ Desenho curto ... apenas 11,4 mm da rosca M48 para a ligação lateral da câmara.

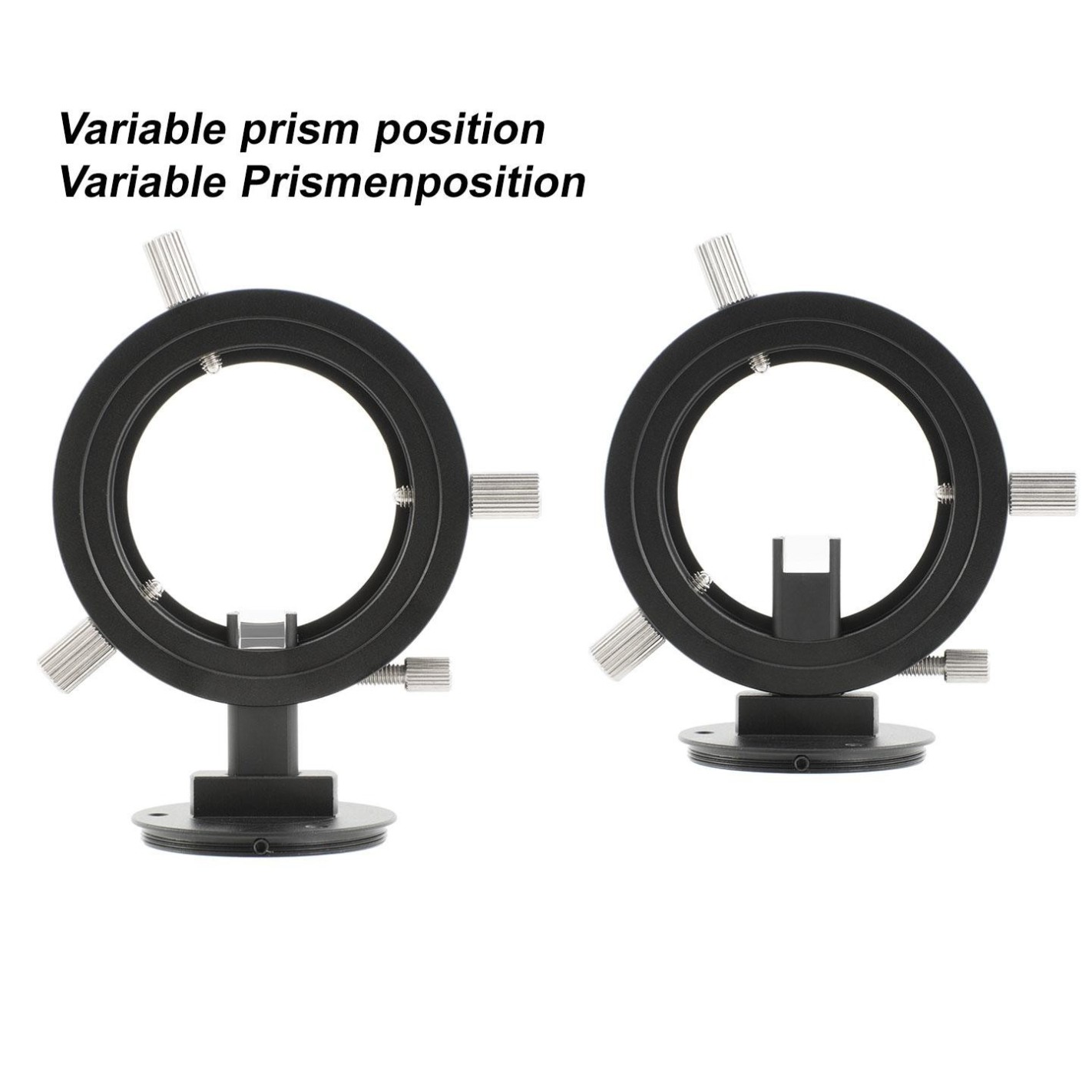

♦ Melhor iluminação ... 45,5 mm de abertura livre; além disso, o prisma pode ser ajustado livremente para evitar sombras.

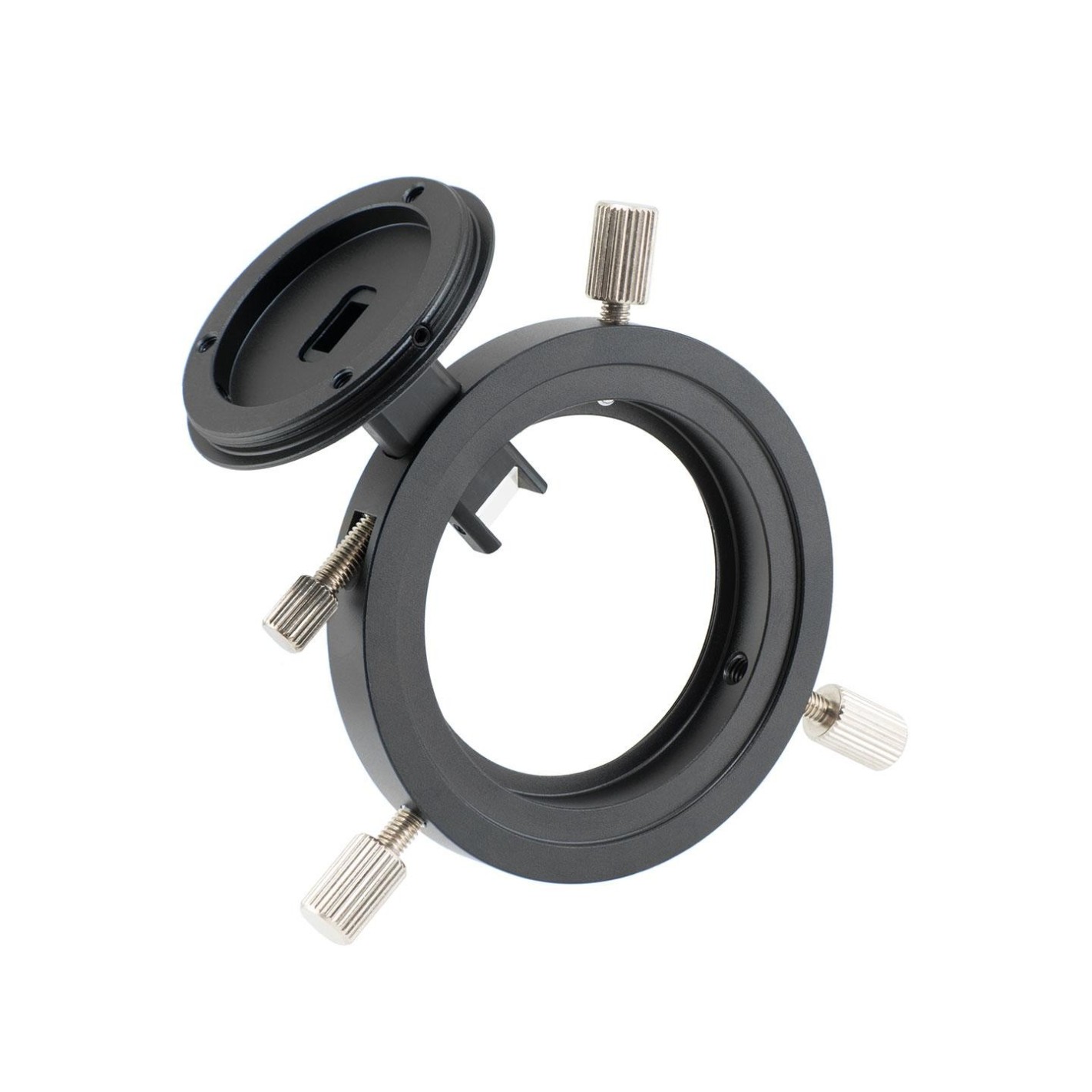

♦ Focagem fácil do autoguia ... o conector lateral T2 também pode ser ajustado, permitindo a focagem do autoguia sem alterar a distância da câmara principal ao corrector.
♦ Três posições possíveis da câmara ao prisma ... devido ao desenho especial dos adaptadores de ligação ao T2, EOS ou M48, são possíveis três posições desde o prisma até ao sensor da câmara. Isto evita também o sombreamento do prisma.
♦ Adaptação flexível do lado da câmara ... na secção de acessórios, é possível encontrar os adaptadores de ligação necessários para T2, M42, M48 e EOS. Os adaptadores não prolongam o comprimento da guia fora do eixo.

Ligação do TSOAG9 ao telescópio ou corrector:
No lado do telescópio, o TSOAG9 tem um cano curto de 2" com uma rosca de filtro M48x0,75 / 2". Isto permite uma adaptação flexível.

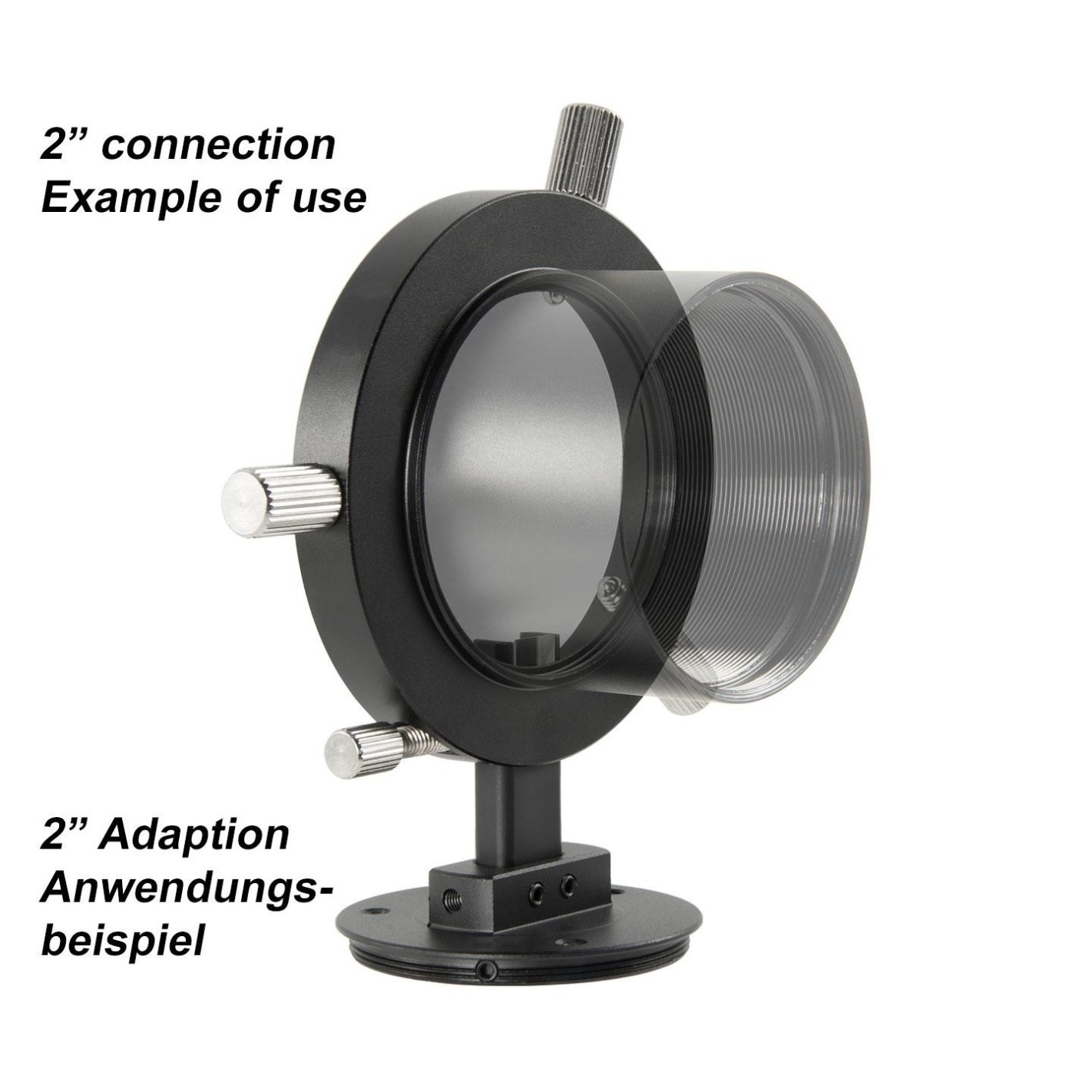

Ligação a um recipiente de 2"... Com o anel de extensão de 2" TSVF230, pode ligar o TSOAG9 a qualquer receptáculo de 2".

Ligação a correctores de rosca T2 ou M48 ... O TSOAG9 pode ser directamente acoplado a correctores ou redutores com ligação M48. O adaptador TST2-M48s ou TST2-M48L permite o acoplamento de correctores com ligação T2.

TSOAG9 ao corrector de vírgulas do MPCC Baader ... O TSOAG9 encaixa directamente no fio de ligação M48 dos correctores (foto à esquerda). A combinação oferece correcção e orientação de vírgulas num espaço muito pequeno. Do adaptador de ligação da câmara da guia fora do eixo ao sensor, restam 46,6 mm, espaço suficiente mesmo para uma câmara DSLR.

Mais tipos de ligação ...
Correctores TeleVue via adaptador TSTV-M48a
Correctores de campo Vixen para VMC, VC e APO via adaptador TSViRed-M48
Correctores de nível M68x1 ZEISS via adaptador M68I-M48A

Como adaptar a câmara de imagem ao TSOAG9:
Para uma ligação adequada da câmara, é necessário o adaptador de ligação opcional. Os adaptadores são feitos para o TSOAG9 e combinam na perfeição.

Os adaptadores são cónicos, assegurando sempre a posição óptima. Ao mesmo tempo, é possível desmontar a câmara sem a desatarraxar.

♦ TSOAG9-T2 ... para qualquer outra ligação através do fio M42x0,75 / T2
♦ TSOAG9-M42 ... a ligação M42x1 é utilizada principalmente para uma curta adaptação das câmaras DSLR.
♦ TSOAG9-M48 ... para qualquer outra ligação através do fio filtrante M48x0,75 / 2 "
♦ TSOAG9-EOS ... permite a ligação directa das câmaras Canon EOS DSLR.

TSOAG9G2 - Montagem em câmaras com caixa de flash saliente

Os parafusos serrilhados do TSOAG9 colidem com a caixa do flash. Se ainda quiser utilizar o Off-Axis-Guider numa DSLR com uma caixa de flash saliente, recomendamos parafusos M4 curtos ou parafusos de arranque. Em alternativa, recomendamos o TSOAG9EOS para câmaras Canon EOS.

Especificações técnicas:

• Conexão lateral do escopo: 2" corpo e rosca fêmea M48x0,75 comprimento 2,5 mm
• Caminho desde o adaptador da câmara até ao cano de 2": 9 mm - comprimento mais curto
• Caminho desde o adaptador da câmara até à rosca M48x0,75 na lateral do telescópio: 11,4 mm - o comprimento da rosca fêmea M48 é de 2,5 mm
• Ligação lateral da câmara: acoplamento rápido com três parafusos - diâmetro 51 mm - encaixa no adaptador de ligação
• Conector lateral para guia automático ou ocular de guia transversal: T2 (M42x0,75) - distância ajustável ao prisma
• Abertura livre: D = 45,6 mm
• Distância do centro do prisma até à ligação lateral T2: 26 mm a 38 mm ajustável
• Distância do centro do prisma para a frente do TSOAG9: 6,7 mm
• Distância do centro do prisma para o lado da câmara do TSOAG9: 4,5 mm
