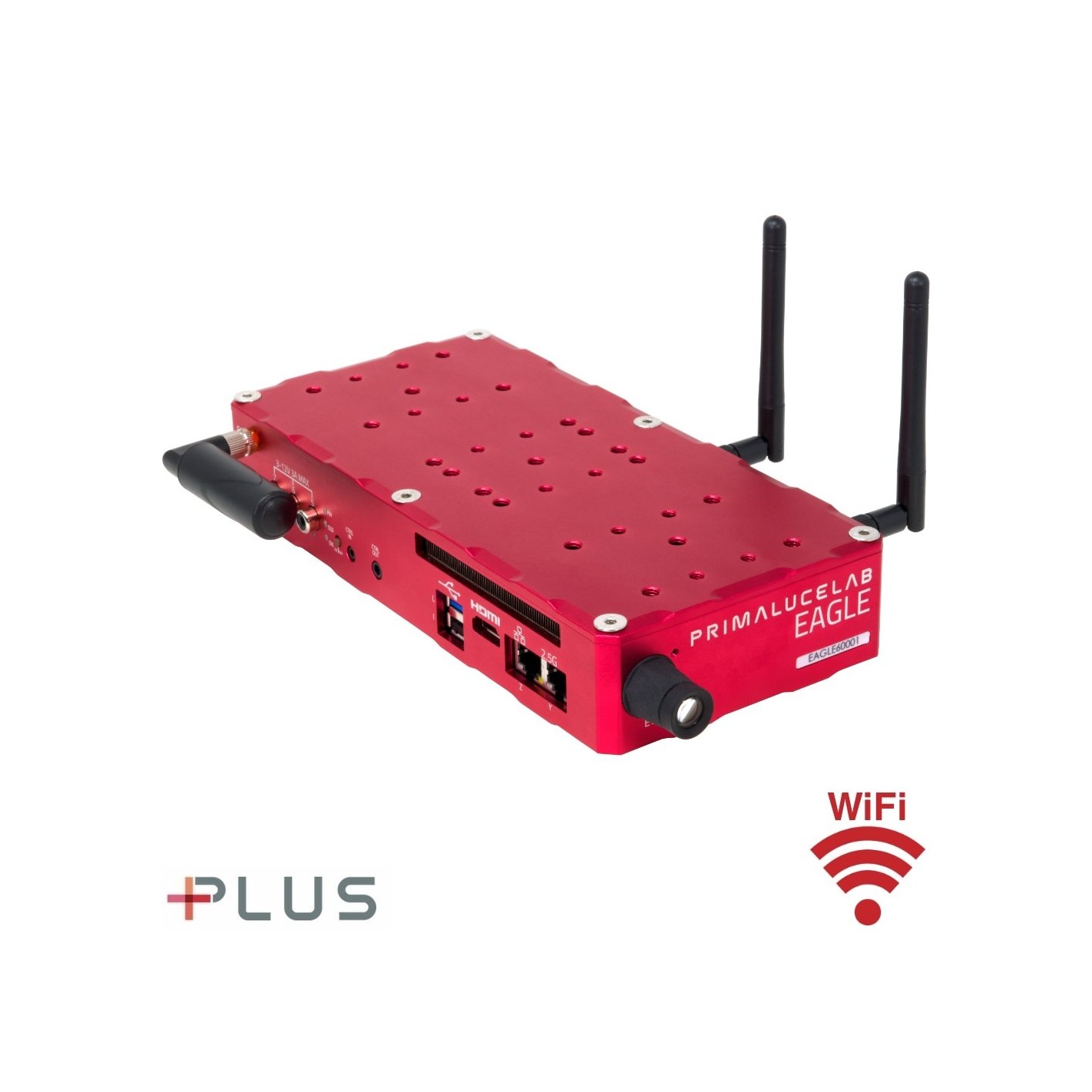

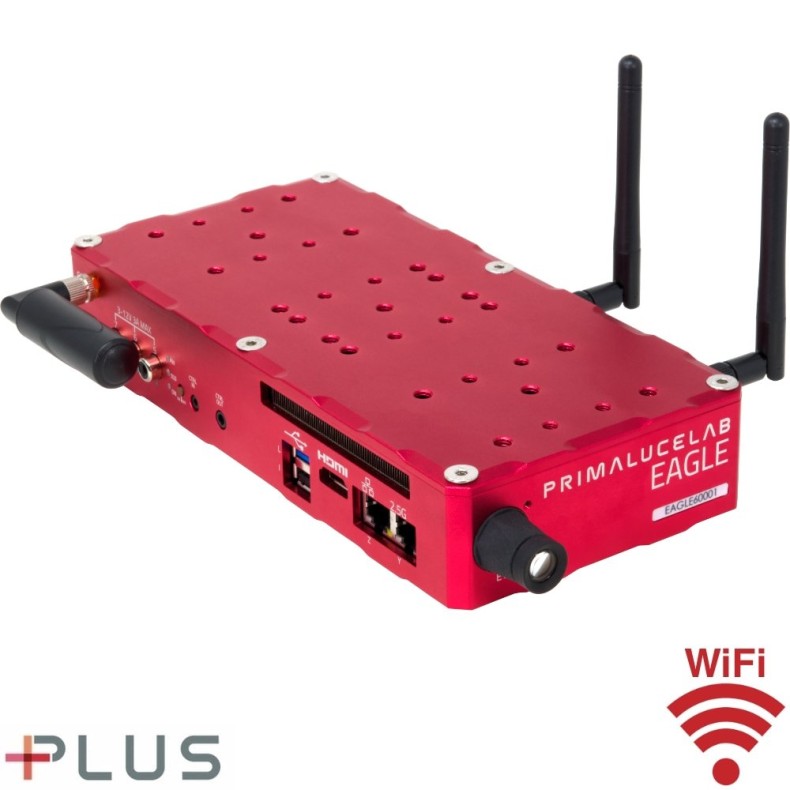

PrimaLuceLab Unidade de controlo EAGLE6 S para telescópios e astrofotografia

O EAGLE é uma plataforma aberta para telescópios: pode utilizar os seus dispositivos e software Windows favoritos.

Substitua o seu computador portátil ou de secretária normal por um EAGLE e passará menos tempo a configurar o seu equipamento e mais tempo a obter imagens. Uma vez que o EAGLE combina, num único dispositivo, um computador com Windows 11 com o mais avançado sistema de controlo remoto e gestão de energia para telescópios, permite-lhe utilizar os seus dispositivos preferidos e software Windows de qualquer fabricante sem limitações, ao mesmo tempo que oferece muitas vantagens e funcionalidades que não encontra num computador normal. PrimaLuceLab Os engenheiros da empresa conceberam a solução EAGLE tudo-em-um (conceção protegida pela patente europeia EP3335078) para utilização com qualquer telescópio. Ao ligar os cabos de dados e de alimentação ao EAGLE, quando o telescópio se move, todos os cabos se movem em conformidade, reduzindo a possibilidade de os cabos ficarem presos e proporcionando a melhor solução de gestão de cabos - basta um único cabo de alimentação da bateria ou do adaptador CA para o EAGLE!

Computador EAGLE6 para telescópios e astrofotografia - caraterísticas principais:

• O computador Windows 11 Enterprise permite-lhe instalar o seu software Windows preferido e utilizar os dispositivos da sua escolha
• NOVO processador Intel Celeron J6412 (TDP10W) Quad-Core com 8 GB de RAM DDR4 de 3200 MHz e unidade SSD NVMe
• Módulo SSD e RAM de nível industrial para uma maior fiabilidade, mesmo a temperaturas muito baixas
• Hub USB de 10 portas com 4 USB 3.2 de alta velocidade (2 com conectores USB-C), mais 6 portas USB 2.0 (4 com capacidade de ligar/desligar remotamente)
• 4 portas de saída de alimentação de 12V com controlo remoto de ligar/desligar para alimentar o seu suporte, câmara e outros acessórios de 12V
• 3 portas de saída de potência variável de 0 a 12 V para aquecedores de pulverização
• Sensor GPS com antena de alto ganho para detetar a elevação, latitude, longitude, data e hora.
• Sensor EYE para monitorizar a luminosidade do céu num campo de visão de 5° para onde o telescópio está a apontar
• Inclinómetro para medir a elevação do telescópio
• Detetor de movimento para detetar movimentos inesperados ou indesejáveis do telescópio provocados por ventos fortes, dobras repentinas ou entalamento de cabos.
• Modo DARK para desligar as luzes LED
• Modo GHOST para substituir os cabos USB dos dispositivos PLL por uma ligação sem fios
• NOVAS acções de observatório com portas CTRL IN e CTRL OUT dedicadas que podem ser utilizadas para ativar a função EAGLE ou para ligar/desligar qualquer dispositivo (como suportes e/ou cúpulas) que aceite uma entrada de interrutor externo.
• NOVO Gestão Lights-out (LOM) para permitir ligar e monitorizar remotamente os sensores e as portas EAGLE com uma porta Ethernet dedicada, independentemente do sistema operativo (mesmo quando o computador está desligado)
• NOVO O potente e rápido WiFi 6E (802.11ax) alarga a conetividade à banda de 6 GHz (para além de 2,4 e 5 GHz) para reduzir as interferências de rádio.
• Medição do consumo de energia de cada dispositivo alimentado através das portas de saída de energia de 12 V do EAGLE
• Monitorização do nível de energia fornecido à porta de entrada de energia de 12V do EAGLE
• Interface EAGLE Manager X para um controlo fácil de todas as funções do EAGLE
• Caixa PLUS em alumínio, que permite fixar facilmente o EAGLE a qualquer telescópio, adicionando anéis, hastes ou grampos
• Peso: 1,1 kg (2,43 lb)

O que há de novo no EAGLE6: Acções de observação

O que há de novo no EAGLE6: Lights Out Management (LOM)

O EAGLE simplifica o seu telescópio e permite-lhe controlar remotamente os seus telescópios e acessórios astronómicos favoritos.

O EAGLE é compatível com qualquer dispositivo de astrofotografia: um computador integrado com Windows 11 Enterprise.

O EAGLE é compatível com qualquer telescópio e garante um baixo consumo de energia.

O EAGLE é fornecido com 10 portas USB para que possa ligar e controlar todos os dispositivos de que necessita para o seu telescópio.

O EAGLE inclui uma ponte de alimentação avançada com 7 portas de saída de energia: pode alimentar dispositivos de 12V diretamente através do EAGLE.

O EAGLE tem uma entrada de alimentação de 12V separada que pode funcionar até 16 amperes. A partir daí, através de uma placa interna especial, a energia é distribuída para sete portas de saída de energia: quatro portas de saída de energia de 12V foram concebidas para alimentar a sua câmara, suporte, focador ou outros dispositivos de 12V. Estas portas estão equipadas com ligações de segurança do tipo parafuso para evitar a desconexão indesejada do cabo, e criámos cabos de alimentação especiais (opcionais) para diferentes dispositivos. As três portas de saída de potência variável de 0 a 12 V foram concebidas para alimentar aquecedores de pulverização sem necessidade de um controlador externo. O controlo destas portas é gerido diretamente através do EAGLE Manager X (que permite ligar/desligar o aquecedor por pulverização e definir a tensão de alimentação de 3 a 12 V) e pode ser facilmente automatizado adicionando o módulo ambiental ECCO opcional para o EAGLE. Um chip dedicado na placa de alimentação do EAGLE protege a eletrónica (tanto no EAGLE como nos dispositivos ligados) de qualquer sobreintensidade, desligando temporariamente a alimentação em caso de problemas eléctricos, mais rapidamente do que os fusíveis tradicionais. A alimentação é automaticamente reactivada quando o problema é resolvido. Além disso, um microcontrolador especial permite-lhe ajustar (+- 1A) o limite máximo de corrente das portas de 12V. Assim, se quiser ligar um dispositivo a uma porta de 3A no máximo e esse dispositivo tiver um consumo máximo de energia de 4A, pode aumentar o limite da porta para 4A.

Adicione o controlador de computador ambiental ECCO opcional para controlar automaticamente a potência do aquecedor de orvalho com base no ponto de orvalho.

Sensor GPS com antena de alto ganho para detetar automaticamente a latitude, a longitude, a elevação, a data e a hora.

EAGLE EYE para monitorizar a luminosidade do céu apenas para onde o telescópio está apontado.

O EAGLE é fornecido com um inclinómetro para medir a inclinação do telescópio.

O EAGLE inclui um detetor de movimento para detetar movimentos inesperados ou indesejados do telescópio.

WiFi 6E (802.11ax) potente e rápido com ligação Tri-Band (2,4, 5 e 6 GHz) para controlar remotamente o telescópio a partir de qualquer dispositivo.

Modo DARK para desligar as luzes LED.

Modo GHOST para substituir os cabos USB dos dispositivos PLL por uma ligação sem fios.

....................................................................................................................................................................

EAGLE Manager X para controlar as funções do EAGLE.

O EAGLE é fornecido com um software especial "EAGLE Manager X" que arranca automaticamente e fornece uma interface fácil e intuitiva que lhe permite:

• Ativar/desativar cada porta de saída de energia de 12 V: desta forma, pode manter todos os seus dispositivos ligados (por exemplo, montagem, câmara, roda de filtro, etc.) e activá-los remotamente quando ligar todo o sistema.
• Verificar o consumo de energia: permite verificar a quantidade de energia necessária para cada dispositivo de 12V alimentado através do EAGLE e apresenta o consumo total de energia do seu telescópio, proporcionando assim a melhor forma de monitorizar a energia do seu sistema.
• Nomes das portas de alimentação e USB: pode mudar o nome de cada porta com o nome do dispositivo ligado, para os controlar facilmente ou para guardar o número da porta COM associado a um dispositivo específico.
• Verificar os dados GPS: elevação, latitude, longitude, data, hora e número de satélites ligados
• Verificar a luminosidade do céu EYE: selecionar o sensor virado para o céu e verificar o valor da luminosidade do céu, também com a escala de Bortle.
• Definir a tensão de saída das 3 portas de saída de 0 a 12 V: aumentar ou diminuir a potência dos aquecedores de orvalho ligados ao EAGLE. Cada porta apresenta o consumo de corrente, que também pode ser monitorizado ao longo do tempo.
• Verificar o inclinómetro para verificar a elevação do telescópio em relação ao nível do horizonte.
• Apresenta os dados do detetor de movimento e mostra se foram registados movimentos indesejados.
• Ativar o modo DARK: desliga todas as luzes LED.
• Ativar o modo GHOST: permite-lhe substituir os cabos USB dos dispositivos PLL por uma ligação sem fios.
• NOVA configuração para a porta CTRL-IN: decida se pretende utilizar esta porta para ligar remotamente o EAGLE, uma das portas de saída de energia de 12V, uma das portas do aquecedor por pulverização, uma das portas USB 2.0 ABCD ou para ativar/desativar o modo DARK.
• NOVA configuração para a porta CTRL-OUT: controlar o CTRL OUT on/off, escolher entre o modo Switch/Pulse, decidir a duração do pulso (ms) e as repetições do pulso (n).
• Ligar ou desligar dispositivos ligados às portas USB 2.0 ABCD: esta função é conveniente em caso de falha temporária de um auto-guia ou de uma câmara planetária, que pode ser reposta sem necessidade de ir ao telescópio e desligar/ligar um cabo.
• Configurar a conetividade sem fios ou com fios: apresenta os endereços IP que pode utilizar com o ambiente de trabalho remoto para aceder ao seu EAGLE em modo AP (utilize o seu smartphone, tablet ou computador externo para se ligar diretamente ao EAGLE sem necessidade de um router WiFi) ou em modo HOST para se ligar à sua rede existente, como a WiFi doméstica, também com uma ligação com fios.
• Configure as suas rotinas de ligação automática: pode definir o estado da porta "Depois de ligar" e "Antes de desligar" para os dispositivos ligados ao EAGLE. Desta forma, por exemplo, pode ligar automaticamente todos os seus dispositivos depois de iniciar o EAGLE e desligá-los todos quando o desligar.
• Ligação automática ao controlador ECCO opcional: se tiver o controlador ambiental, o EAGLE Manager X pode ligar-se automaticamente no arranque e assumir o controlo da potência do aquecedor de pulverização com base no ponto de orvalho calculado.
• Guardar os dados do sensor EAGLE em ficheiros de registo para processamento posterior: os dados de vários sensores são guardados em ficheiros de registo diretamente no seu EAGLE, para que possa descarregá-los mais tarde.

Caixa PLUS em alumínio, para permitir uma fácil integração com qualquer telescópio e suportar cargas úteis exigentes sem dobrar.

EAGLE6: dimensões e peso

O EAGLE6 reúne todas estas funcionalidades avançadas num chassis de alumínio leve e compacto, tudo em um, concebido para ser instalado no seu telescópio da forma que preferir. Isto permite-lhe ligar todos os cabos USB e de alimentação de 12 V dos seus dispositivos ao EAGLE, melhorando consideravelmente a gestão dos cabos. O EAGLE6 pesa apenas 1,1 kg (2,43 lb). Na imagem, pode ver todas as dimensões com as posições dos orifícios roscados M6 e M5 para anéis de ligação, barras e grampos.

Comparação de desempenho com um miniPC.

O EAGLE oferece não só caraterísticas exclusivas para astrofotografia avançada, mas também todo o poder de um computador real (superior a um Mini PC) para permitir a utilização de qualquer software de astrofotografia. Para testar o seu desempenho, utilizámos o benchmark PCMark e comparámos o EAGLE6, o EAGLE6 S, o EAGLE6 PRO e o EAGLE6 XTM com um dos muitos Mini PCs existentes no mercado. Como pode ver na imagem abaixo, o EAGLE6 oferece 62% mais desempenho do que um Mini PC comum com processador Intel Celeron N3160, 4 GB de RAM e disco SSD; o EAGLE6 S aumenta ainda mais a diferença, elevando-a para 272%; o EAGLE6 PRO aumenta ainda mais para +310% e o mais rápido EAGLE6 XTM aumenta tudo para uns incríveis +349%!

EAGLE: uma família completa de computadores para telescópios.

Todos os computadores EAGLE funcionam em Windows, pelo que pode instalar o software Windows da sua escolha e utilizar os dispositivos da sua escolha, mas para melhor se adaptar às necessidades de todos, desenvolvemos uma linha completa de computadores EAGLE que oferecem diferentes potências de computação, capacidade de memória, espaço em disco, funcionalidades avançadas e sensores integrados. Isto permite-lhe escolher o EAGLE que melhor se adapta à sua aplicação, requisitos de potência e orçamento. Na tabela abaixo, encontrará as especificações de todos os modelos EAGLE com diferentes processadores, RAM, discos SSD, portas USB, portas HDMI, conetividade com e sem fios, sensores integrados e sistemas operativos.

Computador EAGLE6 para telescópios e astrofotografia: âmbito do fornecimento.

• Computador EAGLE6
• 2 antenas WiFi
• 1x antena GPS
• Cabo de alimentação de 12 V com tomada de isqueiro para o EAGLE - 250 cm
• n.4 parafusos M6x6 + n.4 parafusos M6x8 + n.4 parafusos M6x10 + n.4 parafusos M6x12 + n.4 parafusos M6x18 + n.4 parafusos M6x25 + n.4 parafusos M6x35
• Guia rápido
